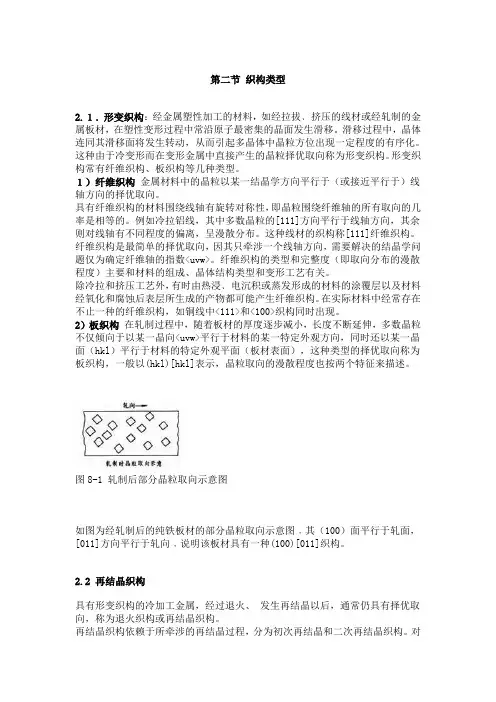

第二节织构类型2.１．形变织构：经金属塑性加工的材料，如经拉拔﹑挤压的线材或经轧制的金属板材，在塑性变形过程中常沿原子最密集的晶面发生滑移。
滑移过程中，晶体连同其滑移面将发生转动，从而引起多晶体中晶粒方位出现一定程度的有序化。
这种由于冷变形而在变形金属中直接产生的晶粒择优取向称为形变织构。
形变织构常有纤维织构、板织构等几种类型。
１）纤维织构金属材料中的晶粒以某一结晶学方向平行于（或接近平行于）线轴方向的择优取向。
具有纤维织构的材料围绕线轴有旋转对称性，即晶粒围绕纤维轴的所有取向的几率是相等的。
例如冷拉铝线，其中多数晶粒的[111]方向平行于线轴方向，其余则对线轴有不同程度的偏离，呈漫散分布。
这种线材的织构称[111]纤维织构。
纤维织构是最简单的择优取向，因其只牵涉一个线轴方向，需要解决的结晶学问题仅为确定纤维轴的指数<uvw>。
纤维织构的类型和完整度（即取向分布的漫散程度）主要和材料的组成、晶体结构类型和变形工艺有关。
除冷拉和挤压工艺外，有时由热浸﹑电沉积或蒸发形成的材料的涂覆层以及材料经氧化和腐蚀后表层所生成的产物都可能产生纤维织构。
在实际材料中经常存在不止一种的纤维织构，如铜线中<111>和<100>织构同时出现。
2）板织构在轧制过程中，随着板材的厚度逐步减小，长度不断延伸，多数晶粒不仅倾向于以某一晶向<uvw>平行于材料的某一特定外观方向，同时还以某一晶面（hkl）平行于材料的特定外观平面（板材表面），这种类型的择优取向称为板织构，一般以(hkl)[hkl]表示，晶粒取向的漫散程度也按两个特征来描述。
图8-1 轧制后部分晶粒取向示意图如图为经轧制后的纯铁板材的部分晶粒取向示意图﹐其（100）面平行于轧面，[011]方向平行于轧向﹐说明该板材具有一种(100)[011]织构。
2.2 再结晶织构具有形变织构的冷加工金属，经过退火、发生再结晶以后，通常仍具有择优取向，称为退火织构或再结晶织构。
织构概述第一节钢板的常见织构类型1.1织构的表达方法织构是多晶体取向分布状态明显偏离随机分布的取向分布结构,通常用晶体的某晶面晶向在参考坐标系中的排布方式来表达晶体的取向。
在立方晶体轧制样品坐标系中，常用(HKL)[UVW]来表达某一晶粒的取向。
这种晶粒的取向特征为(HKL)晶面平行于轧面，[UVW]晶向平行于轧向。
另外也可以用[RST]=[HKL]×[UVW]表示平行于轧板横向的晶向。
1.2织构的分析方法关于织构的分析方法渊源已久，早在1924年Wever就提出了极图法，1948年以后，Deker和Schulz发展了用衍射仪测定极图的方法，使极图法趋于完善。
1952年Harris为测定轧制铀棒的织构提出了反极图法，后经Mueller等发展而完善。
1965年，Roe和Bunge分别采用级数展开方法，从几张极图中推导出晶体的三维取向分布函数(ODF)，使材料织构的细致、定量分析成为可能。
ODF分析法把晶体取向与试样外观的关系用三维取向空间表达出来，这一取向空间就是欧拉空间(Eulerianspace)，欧拉空间的坐标用欧拉角表示，它与归一化后的晶体取向(hkl)[uvw]有着一一对应的换算关系。
ODF法己成为目前定量分析深冲钢板织构的最有力的工具。
钢板的构往往聚集在取向空间的某些取向线上，图1所示为钢板中常见的织构取向线在邦厄(Bunge)系统欧拉空间中的位置。
图1钢板中的织构取向线a取向线和γ取向线是深冲钢板中存在的两种主要织构取向线。
其中a取向线在ODF图中的位置为φ1=00,φ=0-900,φ2=450主要织构类型为{001}〈110,{112}110,{111}110。
γ取向线在ODF图中的位置为φ1=0-900,中=54.70,φ2=450，主要织构类型为{111}110和{111}112，对于IF钢还往往出现{554}225织构(φ1=0-900,φ=610,φ2=450，与{111}112非常接近)。
东北大学硕士学位论文金属线材织构的精确测定方法及应用姓名：姚旭升申请学位级别：硕士专业：材料学指导教师：刘沿东20060201１，３２３织构测定装置分析通常，织构测定装置如图１４所示，可在｛１龃｝晶面２口衍射位置汜录衍射强度。
测量过程中将试样绕其彳向轴或】，轴向作ａ转动，并绕ｚ向作声转动，就可以测到样品不同方位血∥处｛｝曲）晶面的衍射强度。
圈１．４极密度自动测量装置示意图（反射法ｊ１．ｘ射线源２．入射线３、试样４￣衍射线５螺测器Ｆｉｇ．Ｉ．４Ｓｃｈｅｍａｔｉｃｉｌｌｕｓｌｒａｆｉｏｎｏｎｔｈｅｍｅａｓｕｒｅｍｅｎｔｏｆｐｏｌｅｉｎｔｅｎｓｉｔｙ１．Ｘ－ｒａｙ２．Ｉｎｃｉｄｅｎｃｅｒａｙ３．Ｓａｍｐｌｅｓ４．Ｄｉｆｆｉ＇ａｃｔｉｏｎｒａｙ５．Ｄｅｔｅｃｔｏｒ１．３．２．４极图测定方法利用Ｘ射线衍射仪法测建极图要视被测材料的晶粒尺寸而异。
晶粒直径大于ｌｍｍ时，宜用劳埃法逐个地测定晶粒取向，绘制极图。
Ｘ射线衍射仪法是测建极图主要方法，其特征是极密度的逐点探测。
（１）鼬撼：反射法是Ｓｃｈ、此提出并推广应用。
此方法用单色辐射照射被测试样，反射线探测器则移至并固定在与入射线成２钆处。
岛。
为试样的（ｈＨ）面对所选辐射的布拉格角。
在这种布置下，试样中只有（ｈｌｄ）法向位于入射和反射线探测器所成平面内并与入射线延长线成９０＋口。
的Ｎ方向上的那些晶粒能反射且反射线被探测器接收。
反射线强度＾川在修正了因试样取向不同而｛ｌ起的变化后，与实现反射并被探知的晶粒体积成正比。
亦即与方向Ⅳ上的｛ｈＨ｝极密度成成正比。
转动试样，使探测方向扫描试样的所有方向，得出各个方向的｛Ⅲ１极密度，从而可以绘制｛ｈＵ）极图。
原理如图１．５所示。
（２）透射法：透射法由Ｄｅｃｋｅｒ，Ａｓｐ和Ｈａ凼圩最先提出。
它主要用于测定极图的外围，以便和反射法结合测定完整极图。
原理如图１．６所示。
东北大学硕士学位论文第一章文献综述（ａ）（ｂ）图１．５反射法原理‘ｌａＯ）衍射几何位置．∞衍射数据投影分布圈Ｆｉｇ．１．５Ｓｃｈｅｍａｔｉｃｉｌｌｕｓｔｒａｔｉｏｎｏｆｔｈｅｂａｃｋ－ｒｅｆｌｅｃｔｉｏｎｐｒｉｎｃｉｐｌｅｌｌ３Ｉ（ａ）Ｔｈｅｄｉｆｆｒａｃｔｉｏｎｇｅｏｍｅｔａ＇ｙｐｏｓｉｔｉｏｎ．（ｂ）Ｔｈｅｐｒｏｊｅｃｔｉｏｎｄｉｓｔｒｉｂｕｔｉｏｎｏｆｔ．ｈｅｄｉｆｆｒａｃｔｉｏｎｄａｔａ（ａ）（ｂ）图ｌ６透射法原型”１（ａ）衍射几何位置，嘞衍射数据投影分布幽Ｆｉ９１６ＳｃｈｅｍａｔｉｃｉｌｌｕｓｔｒａｔｉｏｎｏｆｔｈｅｔｒａｎｓｍｉｓｓｉｏｎｐｒｉｎｃｉｐｌｅｌｌＭ（ａ）Ｔｈｅｄｉｆｆｒａｃｔｉｏｎｇｅｏｍｅｔｒｙｐｏｓｉｔｉｏｎ．ｆｏ）ＴｈｅｐｒｏｊｅｃｔｉｏｎｄｉｓｔｒｉｂｕｔｉｏｎｏｆｔｈｅｄｉｔＳａｃｔｉｏｎｄａｉａ１．３．２．５极图绘制与分析极图绘制主要是借助于球面投影和极射赤面投影来完成．用极氏图来表示。
织构的测定摘自：《X射线衍射技术及设备》（鞍钢钢铁研究所，丘利、胡玉和编著，冶金工业出版社1999年出版）1 织构定义单晶体在不同的晶体学方向上，其力学、电磁、光学、耐腐蚀、磁学甚至核物理等方面的性能会表现出显著差异，这种现象称为各向异性。
多晶体是许多单晶体的集合，如果晶粒数目大且各晶粒的排列是完全无规则的统计均匀分布，即在不同方向上取向几率相同，则这多晶集合体在不同方向上就会宏观地表现出各种性能相同的现象，这叫各向同性。
然而多晶体在其形成过程中，由于受到外界的力、热、电、磁等各种不同条件的影响，或在形成后受到不同的加工工艺的影响，多晶集合体中的各晶粒就会沿着某些方向排列，呈现出或多或少的统计不均匀分布，即出现在某些方向上聚集排列，因而在这些方向上取向几率增大的现象，这种现象叫做择优取向。
这种组织结构及规则聚集排列状态类似于天然纤维或织物的结构和纹理，故称之为织构。
织构测定在材料研究中有重要作用。
2 织构类型为了具体描述织构 (即多晶体的取向分布规律)，常把择优取向的晶体学方向 (晶向) 和晶体学平面 (晶面) 跟多晶体宏观参考系相关连起来。
这种宏观参考系一般与多晶体外观相关连，譬如丝状材料一般采用轴向；板状材料多采用轧面及轧向。
多晶体在不同受力情况下，会出现不同类型的织构。
轴向拉拔或压缩的金属或多晶体中，往往以一个或几个结晶学方向平行或近似平行于轴向，这种织构称为丝织构或纤维织构。
理想的丝织构往往沿材料流变方向对称排列。
其织构常用与其平行的晶向指数<UVW>表示。
某些锻压、压缩多晶材料中，晶体往往以某一晶面法线平行于压缩力轴向，此类择优取向称为面织构，常以{HKL}表示。
轧制板材的晶体，既受拉力又受压力，因此除以某些晶体学方向平行轧向外，还以某些晶面平行于轧面，此类织构称为板织构，常以{HKL}<UVW>表示。
3 织构的表示方法择优取向是多晶体在空间中集聚的现象，肉眼难于准确判定其取向，为了直观地表示，必须把这种微观的空间集聚取向的位置、角度、密度分布与材料的宏观外观坐标系 (拉丝及纤维的轴向，轧板的轧向、横向、板面法向) 联系起来。
第七章多晶体织构的测定【教学内容】1．织构及其表示方法。
2．丝织构指数的测定。
3．正极图与反极图的获得与分析。
【重点掌握内容】1．极射赤面投影法。
2．丝织构指数的测定。
3．正极图与反极图的测定与分析。
【了解内容】织构的种类和表示方法。
【教学难点】极射赤面投影法。
【教学目标】1．了解利用X射线衍射分析方法测定多晶体织构的意义、原理和方法。
2．培养学生善于利用织构测定方法解决实际问题的能力。
【教学方法】以课堂教学为主，并通过一定的习题练习，使学生了解X射线衍射分析方法在多晶体形变的各种织构的测定方法。
多晶体材料在制备、合成及加工等工艺过程形成择优取向，即各晶粒的取向朝一个或几个特定方向偏聚的现像，这种组织状态称为织构。
如材料经拉拔、轧制、挤压、旋压等压力加工后，由于塑性变形中晶粒方位转动、变形而形成形变织构；退火后又产生不同冷加工状态的退火织构（或再结晶织构）：铸造材料具有某些晶向垂直于模壁的组织特点，电镀、真空蒸镀、溅射等方法制备的薄膜材料也表现出特殊的择优取向。
不仅金属、在陶瓷、天然岩石、天然和人造纤维材料中都存在织构，所以说择优取向在多晶材料中几乎是无所不在的。
织构使多晶体材料的物理、力学、化学性能发生各向异性，这种性质有时是有害的，如冷轧钢板的择优取向使用它制成的冲压件出现“制耳”和厚度不均匀以致折皱的疵病；而有时又是有益的，如冷轧硅钢片经适当退火得到的“高斯织构”有利于减小磁损，织构还可以作为一些材料的强化方法加以利用。
因而测定织构并给它一定的指标是材料研究的一个重要方面，多处来X射线衍射是揭示材料织构特征的主要方法。
近年来背散射电子衍射（EBSD）法在结构测定上亦得到广泛应用。
本章介绍织构的分类以及其表达和测定方法。
因要涉及晶体空间方位关系的表示，需先介绍一种特殊的投影方法——极射赤面投影法。
第一节极射赤面投影法极射赤面投影法：为了在平面上表达三维晶体中晶面、晶向的方位以及它们之间的角度关系，目前最常用方法是极射赤面投影。
织构分析1-丝织构材料研究方法南京理工大学材料学院·朱和国课程内容织构及其表征丝织构的测定择优取向：多晶材料在制备和加工过程中，部分晶粒取向规则分布的现象。
把具有择优取向的这种组织状态称为“织构”。
织构：多个晶体的择优取向形成了多晶材料的织构，织构是择优取向的结果。
织构分类：根据择优取向分布的特点分为：1）基本概念丝织构：是指多晶体中晶粒中的某个晶向<uvw>与丝轴或镀层表面法线平行，晶粒取向呈轴对称分布的一种织构，主要存在于拉、扎、挤压成形的丝、棒材以及各种表面镀层中。
面织构：是指一些多晶材料在锻压或压缩时，多数晶粒的某一晶面法线方向平行于压缩力轴向所形成的织构。
常用垂直于压缩力轴向的晶面{hkl}表征。
板织构：是指多晶体中晶粒的某晶向<uvw>平行于轧制方向（简称轧向），同时晶粒的某晶面{hkl}平行于轧制表面（简称轧面）的织构。
板织构一般存在于轧制成形的板状、片状工件中。
注意：面织构可以看成板织构的特例，本书仅介绍丝织构和板织构。
织构影响衍射强度的分布，多晶衍射锥与反射球的交线环不再连续，形成不连续的弧段。
2）织构的表征通常有以下四种方法：1）指数法2）极图法3）反极图法4）三维取向分布函数法一）指数法指采用晶向指数或晶面指数与晶向指数的复合共同表示织构的方法。
指数法特点：能够精确、形象、鲜明地表达织构中晶向或晶面的位向关系，但不能表示织构的漫散（偏离理想位置）的程度，而漫散普遍存在于织构的实际测量中。
uvw {}hkl uvw{hkl }多晶体居于参考球心中央，某一个设定的{hkl}晶面的法线与球面的交点（极点），然后极射赤面投影所获得图。
投影面：宏观坐标面板织构为扎面，丝织构为丝轴平行或垂直的平面。
极图多用于板织构，丝织构一般不需要测定极图。
[110](a) 无织构的{100}极图(b) 冷拔铁丝{100}极图（投影面平行丝轴[110]）(c){100}板织构极图极图能够较全面地反映织构信息，在织构强的情况下，根据极点的几率分布能够判断织构的类型与漫散情况。
第十三课织构分析织构的测定一、定义定义多晶体材料中的各个晶粒，因为某种原因使其取向形成某种有规律的集中的象称为择优向向形成某种有规律的集中的现象，称为择优取向，具有择优取向的组织称为织构。
二、织构的分类1、根据织构的形成方式分1)气态凝聚织构2)液态凝聚织构3)电解沉淀织构4)形变织构5))再结晶织构2根据取向方式分2、根据取向方式分1)丝织构在多晶材料中,某一晶向与该材料的某一在多晶材料中某晶向<>与该材料的某宏观特定方向平行或对称分布,而其它晶向不受任何限制。
其中的宏观特定方向称为织构轴。
何限制其中的宏观特定方向称为2、板织构金属在受到较复杂的应力作用时，如在轧制过金属在受到较复杂的应力作用时如在轧制过程中，金属沿轧制方向（RD）要伸长，厚度方向要减薄，而沿横向（TD）的宽度基本保持不变，要减薄而沿横向（TD）的宽度基本保持不变因此这时晶粒的取向即受轧制方向的限制，也受轧面的限制，形成所谓板织构。
板织构均以某一个晶面（hkl）平行于某一个特殊面，称为织构面，某晶向平行于某特殊方向，某晶向平行于某一特殊方向[uvw]，称为板织构的织构轴。
三、织构的表示方法1、指数表示法丝织构，用平行于织构轴的晶向指数表示1）丝织构，用平行于织构轴的晶向指数表示。
如冷拔钢丝中，绝大多数晶粒的[111]方向都平行于拔丝方向，则记为<111>（或[111]）。
于拔方向，则记为或[]如果试样中有两种或两种以上的晶向平行于拉伸方向，称为双重织构或多重织构，表示为：伸方向称为双重织构或多重织构表示为：+ + +…..2）板织构，同时标明各晶粒平行于轧面及轧向的晶2）板织构面指数（hkl）和晶向指数[uvw]，表示为（hkl）[]（或{hkl}<>）[uvw]（或{hkl} ）。
如果试样中含有多重板织构，则表示为：（h1k1l1）[u1v1w1]+ （h2k2l2）[u2v2w2]+…..2、极图表示法1）正极图用试样本身的垂直于某一特定方向的面或用试样本身的垂直于某特定方向的面或特定面作为投影面，将试样中各个晶粒的某一（hkl）晶面投影到该投影面上。
