台达plc的Modbus通信

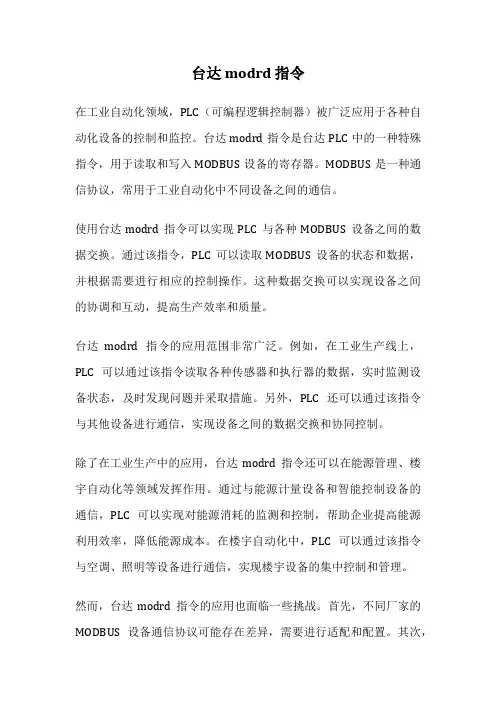

台达 modrd 指令在工业自动化领域，PLC（可编程逻辑控制器）被广泛应用于各种自动化设备的控制和监控。

台达modrd指令是台达PLC中的一种特殊指令，用于读取和写入MODBUS设备的寄存器。

MODBUS是一种通信协议，常用于工业自动化中不同设备之间的通信。

使用台达modrd指令可以实现PLC与各种MODBUS设备之间的数据交换。

通过该指令，PLC可以读取MODBUS设备的状态和数据，并根据需要进行相应的控制操作。

这种数据交换可以实现设备之间的协调和互动，提高生产效率和质量。

台达modrd指令的应用范围非常广泛。

例如，在工业生产线上，PLC可以通过该指令读取各种传感器和执行器的数据，实时监测设备状态，及时发现问题并采取措施。

另外，PLC还可以通过该指令与其他设备进行通信，实现设备之间的数据交换和协同控制。

除了在工业生产中的应用，台达modrd指令还可以在能源管理、楼宇自动化等领域发挥作用。

通过与能源计量设备和智能控制设备的通信，PLC可以实现对能源消耗的监测和控制，帮助企业提高能源利用效率，降低能源成本。

在楼宇自动化中，PLC可以通过该指令与空调、照明等设备进行通信，实现楼宇设备的集中控制和管理。

然而，台达modrd指令的应用也面临一些挑战。

首先，不同厂家的MODBUS设备通信协议可能存在差异，需要进行适配和配置。

其次，大规模的数据交换可能对PLC的处理能力和通信带宽提出要求，需要进行合理的系统设计和优化。

此外，网络安全也是一个重要的考虑因素，需要采取相应的安全措施保护系统免受潜在的攻击。

台达modrd指令在工业自动化领域具有重要的应用价值。

它通过实现PLC与MODBUS设备之间的数据交换，实现了设备之间的协调和互动，提高了生产效率和质量。

随着工业自动化的发展，该指令的应用将更加广泛，为工业生产带来更大的便利和效益。

我们相信，通过不断的创新和优化，台达modrd指令将在工业自动化领域发挥更加重要的作用，推动工业生产的智能化和数字化进程。

台达plc怎么网口通讯台达PLC（Programmable Logic Controller）是一种常见的工控设备，广泛应用于各个行业。

而PLC的网口通讯作为一种常见的通讯方式，具有重要的作用。

本文将就台达PLC的网口通讯进行探讨，希望能给读者带来一些启示。

一、PLC网口通讯的概念和作用PLC的网口通讯，是指将PLC与上位机或其他设备通过网络进行数据交互的方式。

通过网口通讯，可以实现远程监控、数据传输、程序下载等功能。

相较于传统的串口通讯方式，网口通讯具有速度快、稳定性高的优势，成为工控领域中首选的通讯方式之一。

二、台达PLC网口通讯的实现方式台达PLC网口通讯的实现方式多种多样，下面以其中两种常见的方式为例进行介绍。

1. Modbus TCP通讯Modbus是一种常用的通讯协议，而Modbus TCP则是Modbus协议在以太网上的一种实现方式。

通过Modbus TCP通讯，台达PLC可以与其他设备进行数据交互。

实现步骤大致如下：首先，在PLC编程软件中进行编程，设定好通讯参数和数据读写的方法；然后，在上位机软件中创建对应的通讯对象，设定好通讯参数，并通过指定的IP地址和端口号进行连接；最后，在上位机软件中进行数据读写操作。

2. OPC通讯OPC（OLE for Process Control）是一种常用的工业自动化通讯规范，通过OPC通讯可以实现PLC与其他设备之间的数据交互。

实现步骤大致如下：首先，在PLC编程软件中进行编程，设定好OPC通讯的参数和数据读写的方法；然后，在上位机软件中创建OPC服务器对象，并进行相关的配置；最后，在上位机软件中进行数据读写操作。

三、台达PLC网口通讯的需求与挑战台达PLC网口通讯的应用范围广泛，但在实际应用中也面临一些需求与挑战。

1. 多设备通讯需求在有些工控系统中，需要将多个PLC与上位机进行通讯，实现整个系统的数据交互和控制。

这就需要PLC网口通讯具备多连接、高并发的能力。

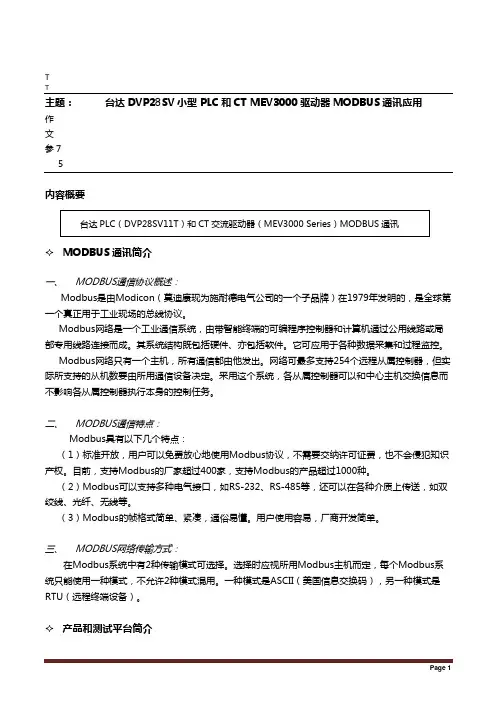

TT主题：台达DVP28SV小型 PLC和CT MEV3000驱动器MODBUS通讯应用作文参75内容概要台达PLC（DVP28SV11T）和CT交流驱动器（MEV3000 Series）MODBUS通讯✧MODBUS通讯简介一、MODBUS通信协议概述：Modbus是由Modicon（莫迪康现为施耐德电气公司的一个子品牌）在1979年发明的，是全球第一个真正用于工业现场的总线协议。

Modbus网络是一个工业通信系统，由带智能终端的可编程序控制器和计算机通过公用线路或局部专用线路连接而成。

其系统结构既包括硬件、亦包括软件。

它可应用于各种数据采集和过程监控。

Modbus网络只有一个主机，所有通信都由他发出。

网络可最多支持254个远程从属控制器，但实际所支持的从机数要由所用通信设备决定。

采用这个系统，各从属控制器可以和中心主机交换信息而不影响各从属控制器执行本身的控制任务。

二、MODBUS通信特点：Modbus具有以下几个特点：（1）标准开放，用户可以免费放心地使用Modbus协议，不需要交纳许可证费，也不会侵犯知识产权。

目前，支持Modbus的厂家超过400家，支持Modbus的产品超过1000种。

（2）Modbus可以支持多种电气接口，如RS-232、RS-485等，还可以在各种介质上传送，如双绞线、光纤、无线等。

（3）Modbus的帧格式简单、紧凑，通俗易懂。

用户使用容易，厂商开发简单。

三、MODBUS网络传输方式：在Modbus系统中有2种传输模式可选择。

选择时应视所用Modbus主机而定，每个Modbus系统只能使用一种模式，不允许2种模式混用。

一种模式是ASCII（美国信息交换码），另一种模式是RTU（远程终端设备）。

✧产品和测试平台简介TT一、台达PLC和CT驱动器简介：台达DVP28SV11T型号PLC属于Slim系列高端主机，DC24V供电，输入信号形式支持NPN或者PNP，输出信号支持NPN，标配16DI/12DO，4轴200KHz高速脉冲输入和脉冲输出，2个串行通讯接口，COM1：RS-232；COM2：RS-485，支持MODBUS通讯协议（ASCII和RTU）和任何第三方自由口通讯协议。

台达PLC通讯协议协议名称：台达PLC通讯协议一、协议目的本协议旨在规范台达PLC（Programmable Logic Controller）通讯协议的标准格式，确保通讯数据的准确传输和系统的稳定运行。

二、协议范围本协议适用于使用台达PLC进行通讯的各类系统和设备。

三、协议内容1. 协议版本：本协议的当前版本为1.0，后续版本的修改和更新将由协议撰写专家小组负责。

2. 通讯接口：台达PLC通讯协议将使用以下通讯接口进行数据传输：- RS485：用于长距离通讯，支持多台PLC的连接。

- Ethernet：用于局域网通讯，支持远程访问和控制。

3. 通讯协议：台达PLC通讯协议将采用以下协议进行数据传输：- Modbus RTU：用于RS485通讯接口，支持串行通讯，数据帧格式为二进制。

- Modbus TCP/IP：用于Ethernet通讯接口，支持TCP/IP协议，数据帧格式为二进制。

4. 数据传输格式：台达PLC通讯协议中的数据传输格式遵循以下规定：- 数据帧格式：起始位（1位） + 地址（1位） + 功能码（1位） + 数据（n 位） + 校验位（1位） + 停止位（1位）。

- 数据传输顺序：数据传输采用小端（Little-Endian）字节序，即低字节在前，高字节在后。

5. 功能码定义：台达PLC通讯协议中的功能码定义如下：- 读取线圈状态：功能码为01，用于读取PLC中线圈的状态。

- 读取输入状态：功能码为02，用于读取PLC中输入的状态。

- 读取保持寄存器：功能码为03，用于读取PLC中的保持寄存器。

- 读取输入寄存器：功能码为04，用于读取PLC中的输入寄存器。

- 写入单个线圈：功能码为05，用于写入PLC中的单个线圈状态。

- 写入单个保持寄存器：功能码为06，用于写入PLC中的单个保持寄存器。

- 写入多个线圈：功能码为15，用于写入PLC中的多个线圈状态。

- 写入多个保持寄存器：功能码为16，用于写入PLC中的多个保持寄存器。

台达plc网口通讯程序在现代工业自动化系统中，PLC（可编程逻辑控制器）是扮演着重要角色的设备。

而台达PLC凭借其稳定可靠、功能强大的特点，在工业自动化领域备受青睐。

在台达PLC的应用中，网口通讯程序是不可或缺的一部分。

本文将对台达PLC网口通讯程序进行探讨，帮助读者更好地了解这方面的知识。

首先，让我们来理解什么是台达PLC的网口通讯程序。

网口通讯程序是指通过PLC的网口与其他设备进行数据交换和通信的程序。

PLC的网口通讯程序可以实现与计算机、传感器、执行器等设备之间的数据传输和交换，使工业自动化系统能够更加高效地运行。

在台达PLC中，网口通讯程序可以使用多种协议，如Modbus、Ethernet/IP等，以满足不同应用需求。

接下来，我们将重点介绍一种常用的台达PLC网口通讯程序——Modbus协议。

Modbus协议是一种通信协议，用于在不同设备之间传输数据。

在台达PLC中，Modbus协议可通过串口或网口进行数据传输。

在使用Modbus协议进行网口通讯时，PLC可以作为主站或从站。

主站负责发送请求数据，从站负责接收和响应请求。

编写台达PLC的网口通讯程序需要以下几个步骤。

首先，需要进行硬件连接。

将PLC的网口与其他设备的网口相连，确保连接稳定可靠。

然后，在PLC的编程软件中进行相应的配置。

根据通讯协议的要求，设置PLC的通讯参数，如通讯地址、波特率等。

接下来，编写通讯程序。

根据具体的需求，编写读取数据、发送数据等函数，以完成数据的交换和通信。

最后，进行测试和调试。

通过对通讯程序的测试和调试，确保程序的稳定性和可靠性。

需要注意的是，在编写台达PLC的网口通讯程序时，应考虑以下几个方面。

首先，要遵循通讯协议的规范和要求。

根据不同的通讯协议，遵循相应的数据格式和传输规则，以确保数据的正确传输和解析。

其次，要考虑网络的稳定性和安全性。

网络环境可能存在噪声、干扰等问题，因此应采取相应的措施，如使用防干扰线缆、设置网络安全策略等，以确保通讯的稳定和可靠。

台达PLC通信协议书ModbusASCII 标题：台达PLC通信协议书Modbus ASCII1. 引言PLC（可编程逻辑控制器）是现代自动化控制系统中重要的组成部分，而通信协议则是实现PLC与其他设备之间数据传输的关键技术之一。

本文将重点讨论台达PLC通信协议中的Modbus ASCII协议。

2. Modbus ASCII简介Modbus ASCII是一种常用的串行通信协议，用于在PLC和其他设备之间进行数据交换。

它基于ASCII字符编码，并使用简单的请求/响应模型。

Modbus ASCII协议支持广泛的应用，如工业自动化、楼宇自控和能源管理等领域。

3. Modbus ASCII通信原理在Modbus ASCII通信中，PLC和其他设备之间通过串行接口（如RS-485）进行数据传输。

通信过程通过ASCII字符来传送Modbus协议规定的功能码、数据和校验位等信息。

4. Modbus ASCII帧结构Modbus ASCII帧由起始字符、设备地址、功能码、数据、校验位和结束字符组成。

起始字符是一个冒号字符（":"），用于同步通信的开始。

设备地址指定了PLC或其他从设备的地址。

功能码表示请求的类型，如读取输入寄存器、写入线圈等。

数据以ASCII字符的形式传输，校验位用于验证数据的正确性。

结束字符用于表示一帧数据的结束。

5. Modbus ASCII通信过程Modbus ASCII通信包括以下几个步骤：5.1 主设备向从设备发送请求帧，包括设备地址、功能码、数据等。

5.2 从设备接收到请求帧后，校验数据的正确性。

5.3 从设备根据请求帧执行相应的操作，并生成响应帧。

5.4 主设备接收到响应帧后，校验数据的正确性并解析响应数据。

5.5 主设备根据响应数据进行相应的处理。

6. Modbus ASCII通信特点Modbus ASCII通信具有以下特点：6.1 可靠性：使用校验位来验证数据的准确性，确保通信的可靠性。

台达触摸屏和多台PLC通讯教程引言：本文将介绍台达触摸屏与多台PLC通讯的基本原理和步骤，并详细解释通讯方式、参数设置以及通讯测试的方法，希望能为读者提供一份全面、实用的教程。

一、通讯方式1.1RS485通讯方式对于多台PLC的通讯，常用的方式是通过RS485总线。

RS485通讯方式具有传输速度快、可靠性高以及抗干扰能力强的特点，适用于工业环境下的通讯。

RS485通讯方式需要连接一个总线网络，其中包括一个主设备（通常是触摸屏）和多个从设备（PLC），这样触摸屏就可以通过RS485总线与每个PLC进行双向通讯。

1.2 Modbus通讯协议Modbus是一种常用的通讯协议，适用于PLC与触摸屏之间的通讯。

Modbus协议具有通用性强、可靠性高、易于实现等特点，广泛应用于工业自动化领域。

在Modbus通讯中，触摸屏作为主设备，通过发送Modbus命令控制PLC的读写操作。

每个PLC设备都有一个唯一的地址，通过地址来区分和控制每个PLC。

二、参数设置2.1PLC地址设置在进行触摸屏与PLC通讯之前，首先需要设置每个PLC设备的地址。

每个PLC设备都有一个唯一的地址，触摸屏通过地址来识别和通讯。

步骤如下：1）打开每个PLC设备的软件，进入参数设置界面。

2）找到通讯地址设置选项，根据需要设置每个PLC的地址。

3）保存设置并退出软件。

2.2触摸屏通讯参数设置触摸屏也需要进行通讯参数的设置，以便正确识别和与每个PLC通讯。

步骤如下：1）打开触摸屏的配置软件，连接到触摸屏设备。

2）找到通讯参数设置选项，进入通讯参数设置界面。

3）设置触摸屏的通讯方式为RS485，波特率、数据位、停止位和奇偶校验位等参数与PLC设备保持一致。

4）保存设置并退出软件。

三、通讯测试在完成参数设置后，可以进行触摸屏与PLC的通讯测试，以确保通讯正常。

步骤如下：1）将触摸屏与PLC设备通过RS485总线连接起来，并确认连接正确。

2）打开触摸屏的测试软件，连接到触摸屏设备。

台达plc通讯协议台达PLC（可编程逻辑控制器）是工业自动化领域中常用的控制设备之一，它能够实现各种设备的自动化控制与通讯。

台达PLC通讯协议是PLC与外部设备（如人机界面、传感器、执行器等）之间进行数据交换和通讯的规约。

常见的台达PLC通讯协议有Modbus、Profibus、EtherNet/IP等。

Modbus是一种基于串行通信的通讯协议，广泛用于工业自动化领域。

它使用简单、可靠的通讯方式，支持多种物理介质（如RS485、Ethernet等），并具有高效的数据传输速度。

Modbus协议定义了从站地址、功能码、数据地址和数据内容等组成要素，通过读取或写入这些组成要素来实现PLC与外部设备之间的数据交换。

Profibus是一种基于现场总线的通讯协议，可实现PLC与多个外部设备之间的数据交换和通讯。

Profibus协议基于RS485物理层接口，支持点对点和多点之间的通讯。

它具有高速传输、灵活可靠、抗干扰能力强等特点，适用于大规模、复杂的工业自动化系统。

EtherNet/IP是一种基于以太网的通讯协议，可以实现PLC与其他以太网设备之间的数据交换和通讯。

EtherNet/IP协议使用TCP/IP协议栈，并采用标准的以太网接口，支持高速传输和大规模的网络拓扑。

它具有灵活可靠、性能优越、兼容性强等特点，适用于现代化、高效率的工业自动化控制系统。

台达PLC通讯协议的应用范围非常广泛，几乎涵盖了所有工业自动化领域。

通过PLC与外部设备之间的通讯，可以实现对各种传感器、执行器、运动控制器等进行监控和控制。

例如，在生产线上，PLC可以接收传感器的信号并根据设定的逻辑进行判断和控制，从而实现自动化生产流程的控制。

总之，台达PLC通讯协议是工业自动化领域中不可或缺的一部分，它通过定义PLC与外部设备之间的数据交换规则，实现了设备之间的通讯和协同工作。

各种通讯协议的选择应根据具体的应用需求和系统要求来确定，以确保PLC与外部设备之间的通讯稳定可靠，从而提高生产效率和质量。

台达变频器与PLC通讯功能的实现方法1.硬件连接：首先，需要将变频器和PLC进行硬件连接。

通常情况下，可以通过RS485或者RS232接口进行连接。

将PLC的通讯接口与变频器的同样的通讯接口进行连接。

确保连接正确且稳定。

2.设置通讯参数：在变频器和PLC之间进行通讯之前，需要设置通讯参数。

通讯参数包括通讯的波特率、数据位数、停止位数、校验位等设置。

这些参数需要根据具体的设备和通讯方式来进行设置，确保两个设备间能够正常通讯。

3. 使用通讯指令：变频器和PLC之间的通讯是通过发送和接收不同的通讯指令来进行的。

对于台达变频器和PLC通讯，主要使用Modbus协议。

在PLC的程序中，需要编写相应的指令，通过串口发送给变频器。

而变频器接收到指令后，会返回相应的数据给PLC。

这样就完成了变频器和PLC之间的通讯。

4.PLC程序编写：在PLC中，需要编写相应的程序来实现与变频器的通讯功能。

一般来说，可以使用PLC的通讯模块库来简化通讯指令的编写工作。

通过调用相应的函数，可以实现与变频器的通讯。

在PLC程序中，可以编写读取变频器的运行状态、设置变频器的参数等功能。

5. 变频器参数设置：除了在PLC程序中进行通讯指令的编写，还需要在变频器中进行相关的参数设置，以便于与PLC进行通讯。

一般来说，需要设置变频器的Modbus地址、通讯参数等。

这样才能确保变频器能够正确地接收和返回数据。

总结起来，实现台达变频器与PLC通讯功能的步骤包括：硬件连接、设置通讯参数、使用通讯指令进行通讯、PLC程序编写和变频器参数设置。

通过以上步骤的完成，就可以实现变频器与PLC之间的通讯功能，实现数据的读取和设置。

这样可以更好地实现对变频器的控制和监控。

台达PLC通信协议ModbusASCII(DVP) 编撰：李浩特日期：2013/11/12 版本：Ver:3.2例1：读D0（地址为1000H）寄存器数据-------------------------------2例2：读D0-D8（D0地址为1000H,D8地址为1008H）寄存器数据----------3例3：把0010H写入D0数据寄存器------------------------------------4例4：写D10-D17数据寄存器-----------------------------------------5例5：强制把0010H写入D0数据寄存器--------------------------------5例6：读取M0(地址为0800H)状态-------------------------------------6例7：读取M0-Y32状态----------------------------------------------6例8：读取Y0(地址为0500H)状态-------------------------------------7例9：读取Y0-Y37状态----------------------------------------------7例10：读取X0(地址为0400H)状态------------------------------------8例11：读取X0-X37状态--------------------------------------------8例12：强制Y0置位------------------------------------------------9例13：强制Y0复位------------------------------------------------9例14：强制M0置位------------------------------------------------10例15：强制M0复位------------------------------------------------10例1：读取1号站的D0（地址为1000H）寄存器数据帧头站号功能码起始地址数据(读取数量)LRC码帧尾(0x0D,0x0A)PLC=>PC: : 01 03 02 03FB FC \CR\LF帧头(0x3A)站号功能码数据长度(字节)数据LRC码例2：读取1号站的D0-D7（D0地址为1000H, D7地址为1007H,）寄存器数据PLC=>PC:数据长度数据(D0)数据(D1)数据(D2)数据(D3)数据(D4)数据(D5)数据(D6)数据(D7)LRC码帧尾(0x0D,0x0A)例3：把0010H写入1号站的D0寄存器PC=>PLC: : 01 10 1000 0001 02 0010 CC \CR\LF帧头站号功能码写入起始地址写入数量数据长度（字节）数据LRC码帧尾PLC=>PC:: 01 10 1000 0001 DE \CR\LF帧头(0x3A)站号功能码写入起始地址写入数量例4：把数据0x1234，0x5678，0x9ABC，0xDEF1，0x2345，0x6789，0xABCD，0xEF12，写入15(0x0F)号站的D10-D17数据寄存器例5：强制把4321H写入16(0x10)号站的D99(地址为1063H)数据寄存器例6：读取1号站的M0(地址为0800H)状态，功能码为02H或01H 例7：读取1号站的M0-M31(32个)状态，功能码为02H或01H例8：读取1号站的Y0(地址为0500H)状态，功能码为02H或01H 例9：读取1号站的Y0-Y37(32个)状态，功能码为02H或01H例10：读取1号站的X0(地址为0400H)状态，功能码为02H 例11：读取X0-X37状态，功能码为02H例12：强制1号站的Y0置位例13：强制1号站的Y0复位例14：强制1号站的M0置位例15：强制1号站的M0复位。

台达PLC通讯协议介绍台达PLC（Programmable Logic Controller）是一种常用的工业自动化控制设备。

其通信协议定义了PLC与其他设备之间进行数据传输和通信的规则和格式。

本文将介绍台达PLC的通信协议，包括通信方式、协议格式等内容。

通信方式台达PLC支持多种通信方式，常见的有串行通信和以太网通信。

串行通信串行通信是一种逐位传输数据的通信方式，常见的串口包括RS232和RS485。

台达PLC通过串行通信与其他设备进行数据交换，使用标准的MODBUS协议进行通信。

以太网通信以太网通信是一种基于以太网技术的数据传输方式，通过网络将台达PLC与其他设备连接在一起。

以太网通信可以使用各种协议进行数据传输，如TCP/IP、UDP等。

台达PLC支持多种以太网通信协议，如MODBUS TCP、Ethernet/IP等。

协议格式台达PLC的通信协议采用特定的格式来表示数据和指令。

以下是台达PLC通信协议的基本格式：起始符 | 数据长度 | 功能码 | 数据 | 校验和•起始符：用于标识数据包的开始，通常为一个字节。

•数据长度：表示数据字段的长度，通常为一个字节。

•功能码：用于指示PLC执行的具体功能，通常为一个字节。

•数据：包含具体的数据内容，长度根据数据长度字段确定。

•校验和：用于校验数据包的完整性，通常为一个字节。

不同的通信协议在协议格式上可能会有所不同，但基本的起始符、数据长度、功能码、数据和校验和字段通常都会包含在通信协议中。

示例以下是一个使用MODBUS协议进行串口通信的示例：起始符：0x01数据长度：0x06功能码：0x03数据：0x0001 0x0002校验和：0xAE在这个示例中，起始符为0x01，数据长度为0x06，功能码为0x03，数据为0x0001和0x0002，校验和为0xAE。

根据协议格式，台达PLC会解析这个数据包并执行相应的功能。

总结台达PLC通信协议是确保PLC与其他设备之间进行数据传输和通信的重要规则和格式。

台达AS208 PLC与MCGS触摸屏ModbusTCP通讯台达AS208 PLC与MCGS触摸屏通过网口连接使用ModbusTCP通讯，虽然各自有通讯相关手册及帮助文件，但MCGS资料是通用帮助，PLC的ModbusTCP通讯文件相对分散，对初次配置的工程师来说文件显得细节描述不足，会有很多容易忽略的点，通过本文指引轻松完成通讯配置。

MCGS触摸屏作为上位机读写数据，PLC端不需要配置和编程。

下面是触摸屏端配置。

设备窗口添加“通用TCP/IP父设备”，在其下添加“莫迪康ModbusTCP”，每台PLC都要一组通用TCP/IP父设备与莫迪康ModbusTCP。

通用TCP/IP父设备和莫迪康ModbusTCP 的配置参考各自的帮助文件。

通用TCP/IP父设备设置注意事项：1、TCP/IP父设备的服务器/客户设置：设置本工作站为客户端。

2、本地端口号：可以设置为03、远程端口号：AS208 PLC端口，必须为502（plc手册有说明）*1。

4、每台PLC添加一个通用TCP/IP父设备莫迪康ModbusTCP设备设置注意事项：1、设备地址：设置为12、“解码顺序”设置：莫迪康ModbusTCP，需将“32位整数解码顺序”和“32位浮点数解码顺序”设置为“2－3412”。

不然会导致通讯失败或解析数据错误。

通道地址注意事项：DELTA_IA-PLC_AS_HOM硬件及操作手册_SC_20220504有PLC装置地址表*2。

PLC装置地址表的地址带有区号，MCGS设备编辑窗口添加设备通道时要去掉区号。

例：要读写D100、D101两个word的浮点数，通道地址要写101，而不是400101。

注意D100的地址是101而不是100参考文件1* DELTA_IA-PLC_AS_HOM硬件及操作手册_SC_20220504 2* DELTA_IA-PLC_AS_PM程序手册_SC_20220523 170页嵌入版7.7—通用TCPIP父设备-帮助文件嵌入版7.7—莫迪康ModbusTCP -帮助文件。

台达modbustcp 指令什么是台达modbustcp指令？台达modbustcp指令是指一种用于通信协议的指令集，它基于Modbus TCP/IP协议。

Modbus是一种通信协议，用于在工业自动化系统中实现设备之间的通信。

台达modbustcp指令是台达电子公司开发的一套指令，用于其PLC（可编程逻辑控制器）及其他工业设备之间的数据交换和通信。

Modbus TCP/IP是Modbus协议的一种变体，它使用TCP/IP网络通信进行数据传输。

Modbus TCP/IP主要用于连接PLC和其他设备，如传感器、执行器、变频器等。

这种通信协议使用简单而直接的方式，让设备之间的数据交换变得容易并且可靠。

如何执行台达modbustcp指令？执行台达modbustcp指令需要准备几个关键要素。

首先，需要确保设备上已经安装了支持该协议的通信模块，如PLC或其他工业设备。

其次，需要确定设备的IP地址和端口号，这样才能正确地建立通信连接。

最后，需要了解和熟悉台达modbustcp指令集的使用方式和语法规则。

下面是执行台达modbustcp指令的步骤：1. 设置设备的IP地址和端口号：在设备的设置界面中，输入IP地址和端口号，并保存设置。

2. 建立通信连接：在编程软件或调试工具中，使用设备的IP地址和端口号，建立与设备的通信连接。

这通常涉及到编写一些代码或使用特定的工具来执行连接过程。

3. 编写指令：使用台达modbustcp指令集的语法规则，编写要发送到设备的指令。

指令通常包括地址、功能码、数据长度等信息，用于读取或写入设备的数据。

4. 发送指令：通过通信连接将编写好的指令发送到设备。

这通常需要使用编程软件或调试工具中的特定函数或命令来实现。

5. 处理设备返回的数据：设备执行指令后，会返回相应的数据。

根据指令的功能不同，返回的数据可能是设备的状态信息、读取到的数据值等。

需要在编程软件或调试工具中处理这些返回的数据。
