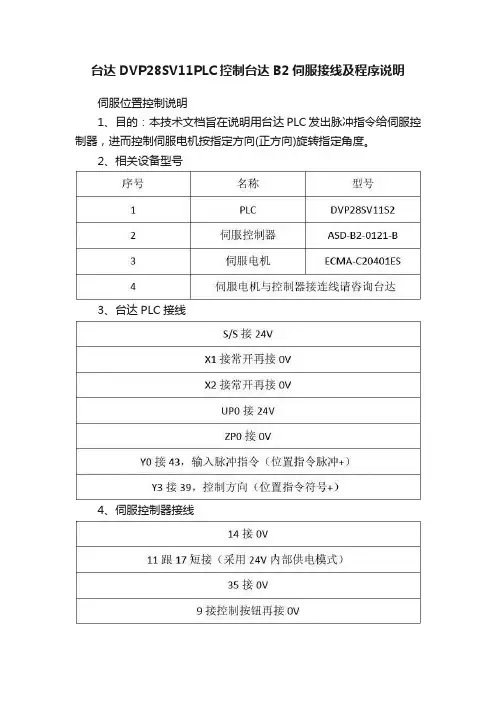

台达DVP28SV11PLC控制台达B2伺服接线及程序说明
伺服位置控制说明
1、目的：本技术文档旨在说明用台达PLC发出脉冲指令给伺服控制器，进而控制伺服电机按指定方向(正方向)旋转指定角度。
2、相关设备型号
3、台达PLC接线
4、伺服控制器接线
43接Y3(正脉冲指令输入)
39接Y3(正方向指令输入)
L1C接火线，L1C跟R短接
L2C接火线，L2C跟S短接
注：伺服电机与控制器采用专用配线连接
5、PLC程序
6、伺服控制器设置（位置模式）
1.恢复出厂设置：P2-08 设置参数为10，P2-10 设置为101, p2-15设置为 0, p2-16 设置为0, p2-17设置为 0，重新上电。
（不按上述设置，只改p2-08,会报错）
2.位置模式选择：P1-01 设置参数为00，重新上电。
设置P1-00为2，脉冲+方向模式。
3.设置DI1为Servo On：P2-10设置为101（默认初始值就是101）
4.设置电子齿轮比：根据功能具体要求确定合适的电子齿轮比。
这里我们设置为160。
设置P1-44和P1-45。
5.设置增益：P2-00，P2-02。
电机抖动，这个参数设置的要小些。
6.P0-02：设置为01 脉冲指令输入脉冲数（电子齿轮比之后）
7、相关照片
图1 伺服接线
图2 PLC接线
图3 整体接线。
台达B2系列伺服简易调试流程

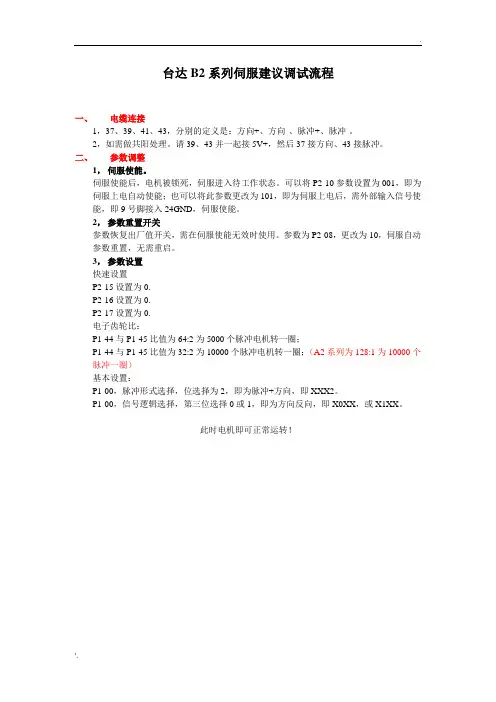

台达B2系列伺服建议调试流程
一、电缆连接
1，37、39、41、43，分别的定义是：方向+、方向-、脉冲+、脉冲-。
2，如需做共阳处理。
请39、43并一起接5V+，然后37接方向、43接脉冲。
二、参数调整
1，伺服使能。
伺服使能后，电机被锁死，伺服进入待工作状态。
可以将P2-10参数设置为001，即为伺服上电自动使能；也可以将此参数更改为101，即为伺服上电后，需外部输入信号使能，即9号脚接入24GND，伺服使能。
2，参数重置开关
参数恢复出厂值开关，需在伺服使能无效时使用。
参数为P2-08，更改为10，伺服自动参数重置，无需重启。
3，参数设置
快速设置
P2-15设置为0.
P2-16设置为0.
P2-17设置为0.
电子齿轮比：
P1-44与P1-45比值为64:2为5000个脉冲电机转一圈；
P1-44与P1-45比值为32:2为10000个脉冲电机转一圈；（A2系列为128:1为10000个脉冲一圈）
基本设置：
P1-00，脉冲形式选择，位选择为2，即为脉冲+方向，即XXX2。
P1-00，信号逻辑选择，第三位选择0或1，即为方向反向，即X0XX，或X1XX。
此时电机即可正常运转！。

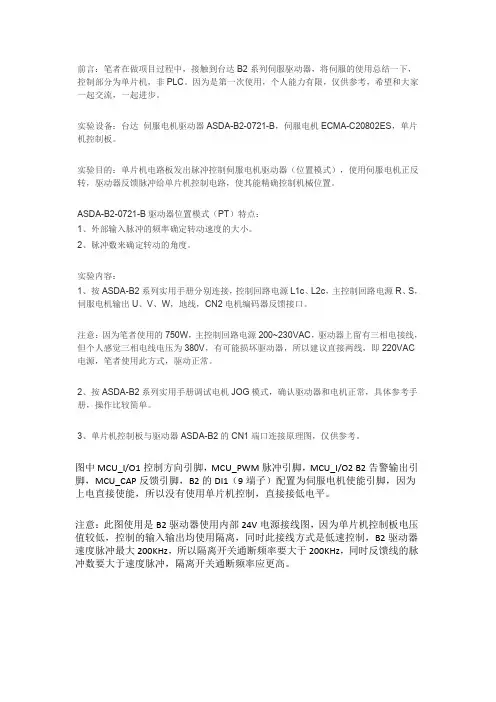

前言：笔者在做项目过程中，接触到台达B2系列伺服驱动器，将伺服的使用总结一下，控制部分为单片机，非PLC。
因为是第一次使用，个人能力有限，仅供参考，希望和大家一起交流，一起进步。
实验设备：台达伺服电机驱动器ASDA-B2-0721-B，伺服电机ECMA-C20802ES，单片机控制板。
实验目的：单片机电路板发出脉冲控制伺服电机驱动器（位置模式），使用伺服电机正反转，驱动器反馈脉冲给单片机控制电路，使其能精确控制机械位置。
ASDA-B2-0721-B驱动器位置模式（PT）特点：1、外部输入脉冲的频率确定转动速度的大小。
2、脉冲数来确定转动的角度。
实验内容：1、按ASDA-B2系列实用手册分别连接，控制回路电源L1c、L2c，主控制回路电源R、S，伺服电机输出U、V、W，地线，CN2电机编码器反馈接口。
注意：因为笔者使用的750W，主控制回路电源200~230VAC，驱动器上留有三相电接线，但个人感觉三相电线电压为380V，有可能损坏驱动器，所以建议直接两线，即220VAC 电源，笔者使用此方式，驱动正常。
2、按ASDA-B2系列实用手册调试电机JOG模式，确认驱动器和电机正常，具体参考手册，操作比较简单。
3、单片机控制板与驱动器ASDA-B2的CN1端口连接原理图，仅供参考。
图中MCU_I/O1控制方向引脚，MCU_PWM脉冲引脚，MCU_I/O2B2告警输出引脚，MCU_CAP反馈引脚，B2的DI1（9端子）配置为伺服电机使能引脚，因为上电直接使能，所以没有使用单片机控制，直接接低电平。
注意：此图使用是B2驱动器使用内部24V电源接线图，因为单片机控制板电压值较低，控制的输入输出均使用隔离，同时此接线方式是低速控制，B2驱动器速度脉冲最大200KHz，所以隔离开关通断频率要大于200KHz，同时反馈线的脉冲数要大于速度脉冲，隔离开关通断频率应更高。
图1控制板与伺服驱动器接线这里单单介绍的是I/O口的接线，具体电源接线，编码器，电机配线需要查阅相关的手册，这里不做过多介绍。

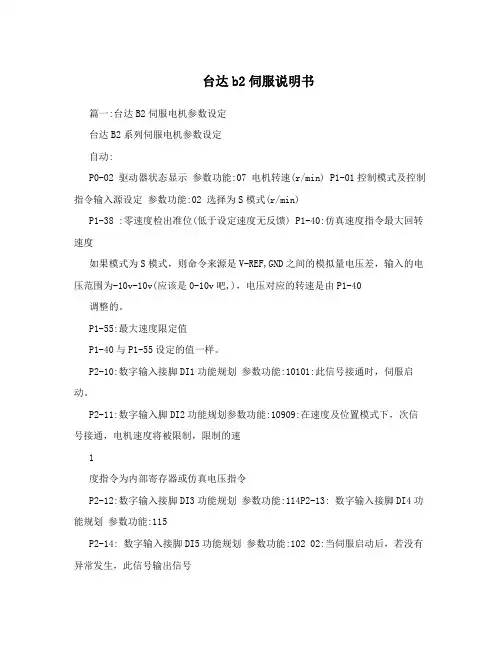

台达b2伺服说明书篇一:台达B2伺服电机参数设定台达B2系列伺服电机参数设定自动:P0-02 驱动器状态显示参数功能:07 电机转速(r/min) P1-01控制模式及控制指令输入源设定参数功能:02 选择为S模式(r/min)P1-38 :零速度检出准位(低于设定速度无反馈) P1-40:仿真速度指令最大回转速度如果模式为S模式，则命令来源是V-REF,GND之间的模拟量电压差，输入的电压范围为-10v-10v(应该是0-10v吧,)，电压对应的转速是由P1-40 调整的。
P1-55:最大速度限定值P1-40与P1-55设定的值一样。
P2-10:数字输入接脚DI1功能规划参数功能:10101:此信号接通时，伺服启动。
P2-11:数字输入脚DI2功能规划参数功能:10909:在速度及位置模式下，次信号接通，电机速度将被限制，限制的速1度指令为内部寄存器或仿真电压指令P2-12:数字输入接脚DI3功能规划参数功能:114P2-13: 数字输入接脚DI4功能规划参数功能:115P2-14: 数字输入接脚DI5功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号P2-15: 数字输入接脚DI6功能规划参数功能:0P2-16: 数字输入接脚DI7功能规划参数功能:0P2-17: 数字输入接脚DI8功能规划参数功能:0000为设定输入点为常闭接点b。
手动设为001P2-18: 数字输出接脚DO1功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号。
P2-19:103 03:当电机运行速度低于零速度(参数P1-38)的速度设定时，此信号输出信号。
P2-20: 数字输出接脚DO3功能规划参数功能:109P2-21: 数字输出接脚DO4功能规划参数功能:105P2-22: 数字输出接脚DO5功能规划参数功能:07 07:当伺服发生警示时，此信号输出信号。
篇二:台达PLC控制伺服ASDA说明台达ASDA伺服简单定位演示系统【控制要求】1:由台达PLC和台达伺服组成一个简单的定位控制演示系统。

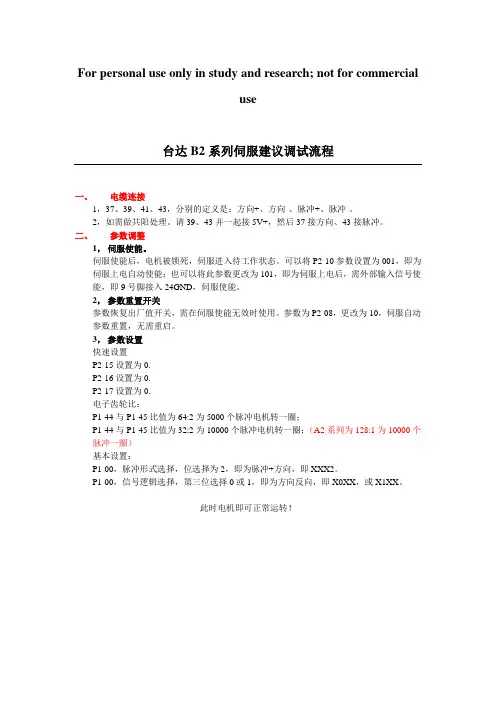

For personal use only in study and research; not for commercialuse台达B2系列伺服建议调试流程一、电缆连接1，37、39、41、43，分别的定义是：方向+、方向-、脉冲+、脉冲-。
2，如需做共阳处理。
请39、43并一起接5V+，然后37接方向、43接脉冲。
二、参数调整1，伺服使能。
伺服使能后，电机被锁死，伺服进入待工作状态。
可以将P2-10参数设置为001，即为伺服上电自动使能；也可以将此参数更改为101，即为伺服上电后，需外部输入信号使能，即9号脚接入24GND，伺服使能。
2，参数重置开关参数恢复出厂值开关，需在伺服使能无效时使用。
参数为P2-08，更改为10，伺服自动参数重置，无需重启。
3，参数设置快速设置P2-15设置为0.P2-16设置为0.P2-17设置为0.电子齿轮比：P1-44与P1-45比值为64:2为5000个脉冲电机转一圈；P1-44与P1-45比值为32:2为10000个脉冲电机转一圈；（A2系列为128:1为10000个脉冲一圈）基本设置：P1-00，脉冲形式选择，位选择为2，即为脉冲+方向，即XXX2。
P1-00，信号逻辑选择，第三位选择0或1，即为方向反向，即X0XX，或X1XX。
此时电机即可正常运转！仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文仅供个人用于学习、研究；不得用于商业用途。
.
'. 台达B2系列伺服建议调试流程
一、电缆连接
1，37、39、41、43，分别的定义是：方向+、方向-、脉冲+、脉冲-。
2，如需做共阳处理。
请39、43并一起接5V+，然后37接方向、43接脉冲。
二、参数调整
1，伺服使能。
伺服使能后，电机被锁死，伺服进入待工作状态。
可以将P2-10参数设置为001，即为伺服上电自动使能；也可以将此参数更改为101，即为伺服上电后，需外部输入信号使能，即9号脚接入24GND，伺服使能。
2，参数重置开关
参数恢复出厂值开关，需在伺服使能无效时使用。
参数为P2-08，更改为10，伺服自动参数重置，无需重启。
3，参数设置
快速设置
P2-15设置为0.
P2-16设置为0.
P2-17设置为0.
电子齿轮比：
P1-44与P1-45比值为64:2为5000个脉冲电机转一圈；
P1-44与P1-45比值为32:2为10000个脉冲电机转一圈；（A2系列为128:1为10000个脉冲一圈）
基本设置：
P1-00，脉冲形式选择，位选择为2，即为脉冲+方向，即XXX2。
P1-00，信号逻辑选择，第三位选择0或1，即为方向反向，即X0XX，或X1XX。
此时电机即可正常运转！。
台达b2伺服说明书篇一:台达B2伺服电机参数设定台达B2系列伺服电机参数设定自动:P0-02 驱动器状态显示参数功能:07 电机转速(r/min) P1-01控制模式及控制指令输入源设定参数功能:02 选择为S模式(r/min)P1-38 :零速度检出准位(低于设定速度无反馈) P1-40:仿真速度指令最大回转速度如果模式为S模式，则命令来源是V-REF,GND之间的模拟量电压差，输入的电压范围为-10v-10v(应该是0-10v吧,)，电压对应的转速是由P1-40 调整的。
P1-55:最大速度限定值P1-40与P1-55设定的值一样。
P2-10:数字输入接脚DI1功能规划参数功能:10101:此信号接通时，伺服启动。
P2-11:数字输入脚DI2功能规划参数功能:10909:在速度及位置模式下，次信号接通，电机速度将被限制，限制的速1度指令为内部寄存器或仿真电压指令P2-12:数字输入接脚DI3功能规划参数功能:114P2-13: 数字输入接脚DI4功能规划参数功能:115P2-14: 数字输入接脚DI5功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号P2-15: 数字输入接脚DI6功能规划参数功能:0P2-16: 数字输入接脚DI7功能规划参数功能:0P2-17: 数字输入接脚DI8功能规划参数功能:0000为设定输入点为常闭接点b。
手动设为001P2-18: 数字输出接脚DO1功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号。
P2-19:103 03:当电机运行速度低于零速度(参数P1-38)的速度设定时，此信号输出信号。
P2-20: 数字输出接脚DO3功能规划参数功能:109P2-21: 数字输出接脚DO4功能规划参数功能:105P2-22: 数字输出接脚DO5功能规划参数功能:07 07:当伺服发生警示时，此信号输出信号。
篇二:台达PLC控制伺服ASDA说明台达ASDA伺服简单定位演示系统【控制要求】1:由台达PLC和台达伺服组成一个简单的定位控制演示系统。
台达b2伺服说明书篇一:台达B2伺服电机参数设定台达B2系列伺服电机参数设定自动:P0-02 驱动器状态显示参数功能:07 电机转速(r/min) P1-01控制模式及控制指令输入源设定参数功能:02 选择为S模式(r/min)P1-38 :零速度检出准位(低于设定速度无反馈) P1-40:仿真速度指令最大回转速度如果模式为S模式，则命令来源是V-REF,GND之间的模拟量电压差，输入的电压范围为-10v-10v(应该是0-10v吧,)，电压对应的转速是由P1-40 调整的。
P1-55:最大速度限定值P1-40与P1-55设定的值一样。
P2-10:数字输入接脚DI1功能规划参数功能:10101:此信号接通时，伺服启动。
P2-11:数字输入脚DI2功能规划参数功能:10909:在速度及位置模式下，次信号接通，电机速度将被限制，限制的速1度指令为内部寄存器或仿真电压指令P2-12:数字输入接脚DI3功能规划参数功能:114P2-13: 数字输入接脚DI4功能规划参数功能:115P2-14: 数字输入接脚DI5功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号P2-15: 数字输入接脚DI6功能规划参数功能:0P2-16: 数字输入接脚DI7功能规划参数功能:0P2-17: 数字输入接脚DI8功能规划参数功能:0000为设定输入点为常闭接点b。
手动设为001P2-18: 数字输出接脚DO1功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号。
P2-19:103 03:当电机运行速度低于零速度(参数P1-38)的速度设定时，此信号输出信号。
P2-20: 数字输出接脚DO3功能规划参数功能:109P2-21: 数字输出接脚DO4功能规划参数功能:105P2-22: 数字输出接脚DO5功能规划参数功能:07 07:当伺服发生警示时，此信号输出信号。
篇二:台达PLC控制伺服ASDA说明台达ASDA伺服简单定位演示系统【控制要求】1:由台达PLC和台达伺服组成一个简单的定位控制演示系统。
前言：笔者在做项目过程中，接触到台达B2系列伺服驱动器，将伺服的使用总结一下，控制部分为单片机，非PLC。
因为是第一次使用，个人能力有限，仅供参考，希望和大家一起交流，一起进步。
实验设备：台达伺服电机驱动器ASDA-B2-0721-B，伺服电机ECMA-C20802ES，单片机控制板。
实验目的：单片机电路板发出脉冲控制伺服电机驱动器（位置模式），使用伺服电机正反转，驱动器反馈脉冲给单片机控制电路，使其能精确控制机械位置。
ASDA-B2-0721-B驱动器位置模式（PT）特点：1、外部输入脉冲的频率确定转动速度的大小。
2、脉冲数来确定转动的角度。
实验内容：1、按ASDA-B2系列实用手册分别连接，控制回路电源L1c、L2c，主控制回路电源R、S，伺服电机输出U、V、W，地线，CN2电机编码器反馈接口。
注意：因为笔者使用的750W，主控制回路电源200~230VAC，驱动器上留有三相电接线，但个人感觉三相电线电压为380V，有可能损坏驱动器，所以建议直接两线，即220VAC 电源，笔者使用此方式，驱动正常。
2、按ASDA-B2系列实用手册调试电机JOG模式，确认驱动器和电机正常，具体参考手册，操作比较简单。
3、单片机控制板与驱动器ASDA-B2的CN1端口连接原理图，仅供参考。
图中MCU_I/O1控制方向引脚，MCU_PWM脉冲引脚，MCU_I/O2B2告警输出引脚，MCU_CAP反馈引脚，B2的DI1（9端子）配置为伺服电机使能引脚，因为上电直接使能，所以没有使用单片机控制，直接接低电平。
注意：此图使用是B2驱动器使用内部24V电源接线图，因为单片机控制板电压值较低，控制的输入输出均使用隔离，同时此接线方式是低速控制，B2驱动器速度脉冲最大200KHz，所以隔离开关通断频率要大于200KHz，同时反馈线的脉冲数要大于速度脉冲，隔离开关通断频率应更高。
图1控制板与伺服驱动器接线这里单单介绍的是I/O口的接线，具体电源接线，编码器，电机配线需要查阅相关的手册，这里不做过多介绍。
前言：笔者在做项目过程中，接触到台达B2系列伺服驱动器，将伺服的使用总结一下，控制部分为单片机，非PLC。
因为是第一次使用，个人能力有限，仅供参考，希望和大家一起交流，一起进步。
实验设备：台达伺服电机驱动器ASDA-B2-0721-B，伺服电机ECMA-C20802ES，单片机控制板。
实验目的：单片机电路板发出脉冲控制伺服电机驱动器（位置模式），使用伺服电机正反转，驱动器反馈脉冲给单片机控制电路，使其能精确控制机械位置。
ASDA-B2-0721-B驱动器位置模式（PT）特点：1、外部输入脉冲的频率确定转动速度的大小。
2、脉冲数来确定转动的角度。
实验内容：1、按ASDA-B2系列实用手册分别连接，控制回路电源L1c、L2c，主控制回路电源R、S，伺服电机输出U、V、W，地线，CN2电机编码器反馈接口。
注意：因为笔者使用的750W，主控制回路电源200~230VAC，驱动器上留有三相电接线，但个人感觉三相电线电压为380V，有可能损坏驱动器，所以建议直接两线，即220VAC 电源，笔者使用此方式，驱动正常。
2、按ASDA-B2系列实用手册调试电机JOG模式，确认驱动器和电机正常，具体参考手册，操作比较简单。
3、单片机控制板与驱动器ASDA-B2的CN1端口连接原理图，仅供参考。
图中MCU_I/O1控制方向引脚，MCU_PWM脉冲引脚，MCU_I/O2B2告警输出引脚，MCU_CAP反馈引脚，B2的DI1（9端子）配置为伺服电机使能引脚，因为上电直接使能，所以没有使用单片机控制，直接接低电平。
注意：此图使用是B2驱动器使用内部24V电源接线图，因为单片机控制板电压值较低，控制的输入输出均使用隔离，同时此接线方式是低速控制，B2驱动器速度脉冲最大200KHz，所以隔离开关通断频率要大于200KHz，同时反馈线的脉冲数要大于速度脉冲，隔离开关通断频率应更高。
图1控制板与伺服驱动器接线这里单单介绍的是I/O口的接线，具体电源接线，编码器，电机配线需要查阅相关的手册，这里不做过多介绍。

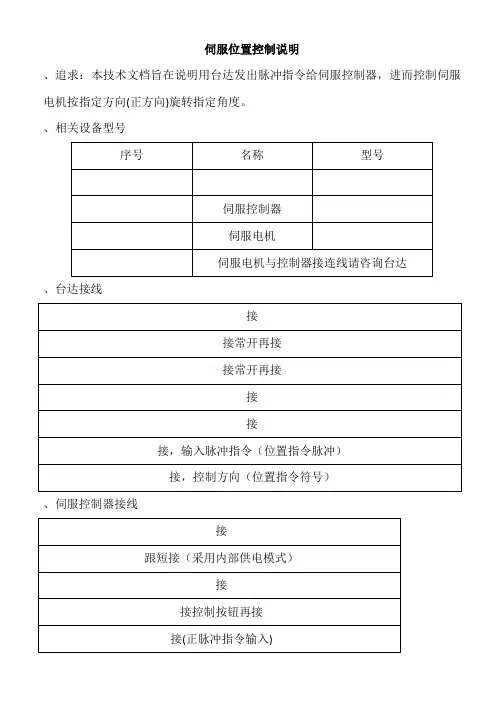

伺服位置控制说明
、追求：本技术文档旨在说明用台达发出脉冲指令给伺服控制器，进而控制伺服电机按指定方向(正方向)旋转指定角度。
、相关设备型号
、台达接线
、伺服控制器接线
注：伺服电机与控制器采用专用配线连接
、程序
、伺服控制器设置（位置模式）
.恢复出厂设置：设置参数为，设置为, 设置为 , 设置为, 设置为，重新上电。
（不按上述设置，只改,会报错）
.位置模式选择：设置参数为，重新上电。
设置为，脉冲方向模式。
.设置为：设置为（默认初始值就是）
.设置电子齿轮比：根据功能具体要求确定合适的电子齿轮比。
这里我们设置为。
设置和。
.设置增益：，。
电机抖动，这个参数设置的要小些。
：设置为脉冲指令输入脉冲数（电子齿轮比之后）、相关照片
图伺服接线
图接线
图整体接线。
台达b2伺服说明书篇一:台达B2伺服电机参数设定台达B2系列伺服电机参数设定自动:P0-02 驱动器状态显示参数功能:07 电机转速(r/min) P1-01控制模式及控制指令输入源设定参数功能:02 选择为S模式(r/min)P1-38 :零速度检出准位(低于设定速度无反馈) P1-40:仿真速度指令最大回转速度如果模式为S模式，则命令来源是V-REF,GND之间的模拟量电压差，输入的电压范围为-10v-10v(应该是0-10v吧,)，电压对应的转速是由P1-40 调整的。
P1-55:最大速度限定值P1-40与P1-55设定的值一样。
P2-10:数字输入接脚DI1功能规划参数功能:10101:此信号接通时，伺服启动。
P2-11:数字输入脚DI2功能规划参数功能:10909:在速度及位置模式下，次信号接通，电机速度将被限制，限制的速1度指令为内部寄存器或仿真电压指令P2-12:数字输入接脚DI3功能规划参数功能:114P2-13: 数字输入接脚DI4功能规划参数功能:115P2-14: 数字输入接脚DI5功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号P2-15: 数字输入接脚DI6功能规划参数功能:0P2-16: 数字输入接脚DI7功能规划参数功能:0P2-17: 数字输入接脚DI8功能规划参数功能:0000为设定输入点为常闭接点b。
手动设为001P2-18: 数字输出接脚DO1功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号。
P2-19:103 03:当电机运行速度低于零速度(参数P1-38)的速度设定时，此信号输出信号。
P2-20: 数字输出接脚DO3功能规划参数功能:109P2-21: 数字输出接脚DO4功能规划参数功能:105P2-22: 数字输出接脚DO5功能规划参数功能:07 07:当伺服发生警示时，此信号输出信号。
篇二:台达PLC控制伺服ASDA说明台达ASDA伺服简单定位演示系统【控制要求】1:由台达PLC和台达伺服组成一个简单的定位控制演示系统。
台达DVP-PLC控制台达B2伺服脉冲速度模式下伺服电机延时正反转1、目的：本技术文档旨在说明用台达PLC使用DDRVI相对定位指令发出脉冲指令给伺服控制器，实现电机正反转，再延时一定时间后重复正反转。
当正常启动PLC跟伺服系统后，按下X1，则系统以2000HZ频率开始顺时针旋转，旋转5000个脉冲后随即开始逆时针旋转5000脉冲。
再延时15s后，开始顺时针、逆时针重复动作。
旋转方向通过修改脉冲输出值的正负进行控制，5000K代表顺时针旋转方向输出5000K，-5000K代表逆时针旋转方向输出5000K。
输出装置均为Y0，M1029表示Y0输出结束的标志位。
T0表示延时时间，可以通过修改前面的数值来修改延时时间。
区段一的两个MOV句用来与触摸屏用RS485协议通讯，若不通讯，可以直接删除。
2、相关设备型号3、台达PLC接线4、伺服控制器接线注：伺服电机与控制器采用专用配线连接5、PLC程序6、伺服控制器设置（位置模式）1.恢复出厂设置：P2-08 设置参数为10，P2-10 设置为101, p2-15设置为 0, p2-16 设置为0, p2-17设置为 0，重新上电。
（不按上述设置，只改p2-08,会报错）2.位置模式选择：P1-01 设置参数为00，重新上电。
设置P1-00为2，脉冲+方向模式。
(若设置P1-01为100，则方向为“-”方向，仅需改变设置P1-01)3.设置DI1为Servo On：P2-10设置为101（默认初始值就是101）4.设置电子齿轮比：根据功能具体要求确定合适的电子齿轮比。
这里我们设置为160。
设置P1-44和P1-45。
5.设置增益：P2-00，P2-02。
电机抖动，这个参数设置的要小些。
6.P0-02：设置为01 脉冲指令输入脉冲数（电子齿轮比之后）7、相关照片图1 伺服接线图2 PLC接线图3 整体接线。
.
'. 台达B2系列伺服建议调试流程
一、电缆连接
1，37、39、41、43，分别的定义是：方向+、方向-、脉冲+、脉冲-。
2，如需做共阳处理。
请39、43并一起接5V+，然后37接方向、43接脉冲。
二、参数调整
1，伺服使能。
伺服使能后，电机被锁死，伺服进入待工作状态。
可以将P2-10参数设置为001，即为伺服上电自动使能；也可以将此参数更改为101，即为伺服上电后，需外部输入信号使能，即9号脚接入24GND，伺服使能。
2，参数重置开关
参数恢复出厂值开关，需在伺服使能无效时使用。
参数为P2-08，更改为10，伺服自动参数重置，无需重启。
3，参数设置
快速设置
P2-15设置为0.
P2-16设置为0.
P2-17设置为0.
电子齿轮比：
P1-44与P1-45比值为64:2为5000个脉冲电机转一圈；
P1-44与P1-45比值为32:2为10000个脉冲电机转一圈；（A2系列为128:1为10000个脉冲一圈）
基本设置：
P1-00，脉冲形式选择，位选择为2，即为脉冲+方向，即XXX2。
P1-00，信号逻辑选择，第三位选择0或1，即为方向反向，即X0XX，或X1XX。
此时电机即可正常运转！。
伺服位置控制说明
1、目的：本技术文档旨在说明用台达PLC发出脉冲指令给伺服控制器，进而控制伺服电机按指定方向(正方向)旋转指定角度。
2、相关设备型号
3、台达PLC接线
4、伺服控制器接线
43接Y3(正脉冲指令输入)
39接Y3(正方向指令输入)
L1C接火线，L1C跟R短接
L2C接火线，L2C跟S短接
注：伺服电机与控制器采用专用配线连接
5、PLC程序
6、伺服控制器设置（位置模式）
1.恢复出厂设置：P2-08 设置参数为10，P2-10 设置为101, p2-15设置为 0, p2-16 设置为0, p2-17设置为 0，重新上电。
（不按上述设置，只改p2-08,会报错）
2.位置模式选择：P1-01 设置参数为00，重新上电。
设置P1-00为2，脉冲+方向模式。
3.设置DI1为Servo On：P2-10设置为101（默认初始值就是101）
4.设置电子齿轮比：根据功能具体要求确定合适的电子齿轮比。
这里我们设置为160。
设置P1-44和P1-45。
5.设置增益：P2-00，P2-02。
电机抖动，这个参数设置的要小些。
：设置为01 脉冲指令输入脉冲数（电子齿轮比之后）
7、相关照片
图1 伺服接线
图2 PLC接线
图3 整体接线。
