电力电子技术11谐波与功率因数

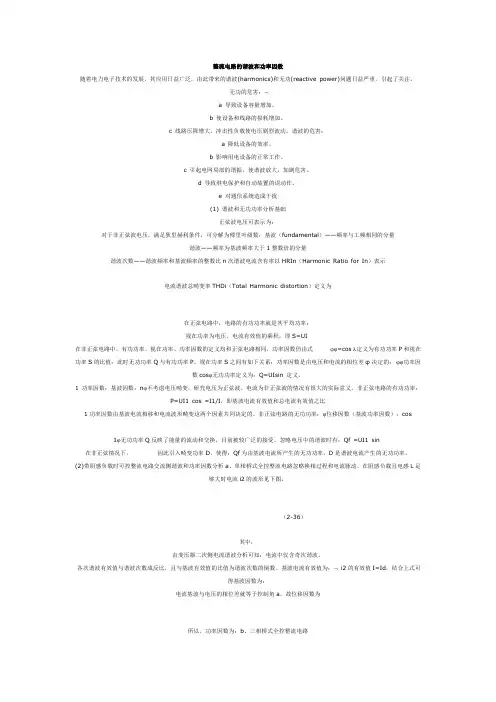

整流电路的谐波和功率因数随着电力电子技术的发展，其应用日益广泛，由此带来的谐波(harmonics)和无功(reac tive power)问题日益严重，引起了关注。

无功的危害：⌝a 导致设备容量增加。

b 使设备和线路的损耗增加。

c线路压降增大，冲击性负载使电压剧烈波动。

谐波的危害：a 降低设备的效率。

b 影响用电设备的正常工作。

c引起电网局部的谐振，使谐波放大，加剧危害。

d 导致继电保护和自动装置的误动作。

e 对通信系统造成干扰(1) 谐波和无功功率分析基础正弦波电压可表示为：对于非正弦波电压，满足狄里赫利条件，可分解为傅里叶级数：基波（fundamental）——频率与工频相同的分量谐波——频率为基波频率大于1整数倍的分量谐波次数——谐波频率和基波频率的整数比n次谐波电流含有率以H RI n（H armonic Ratio for I n）表示电流谐波总畸变率T HDi（Total Harmonic distortion）定义为在正弦电路中，电路的有功功率就是其平均功率：视在功率为电压、电流有效值的乘积，即S=U I在非正弦电路中，有功功率、视在功率、功率因数的定义均和正弦电路相同，功率因数仍由式 ϕϕ=c os λ定义为有功功率P和视在功率S的比值：此时无功功率Q与有功功率P、视在功率S之间有如下关系：功率因数是由电压和电流的相位差φ决定的： ϕϕ功率因数c osϕ无功功率定义为：Q=UIs in 定义。

1功率因数：基波因数：nϕ不考虑电压畸变，研究电压为正弦波、电流为非正弦波的情况有很大的实际意义。

非正弦电路的有功功率：P=UI1 cos =I1/I，即基波电流有效值和总电流有效值之比1功率因数由基波电流相移和电流波形畸变这两个因素共同决定的。

非正弦电路的无功功率：ϕ位移因数（基波功率因数）：c os1ϕ无功功率Q反映了能量的流动和交换，目前被较广泛的接受。

忽略电压中的谐波时有：Q f =U I1 s in 在非正弦情况下，因此引入畸变功率D，使得：Q f为由基波电流所产生的无功功率，D是谐波电流产生的无功功率。

电网谐波功率因数计算公式在电力系统中，谐波是一种频率为基波频率的整数倍的波动。

当谐波存在于电网中时，会引起电网中的电压和电流波形失真，从而影响电网的稳定性和运行效率。

谐波功率因数是衡量电网中谐波对电网功率因数的影响程度的重要指标。

因此，对电网谐波功率因数进行准确计算和评估对于电力系统的安全稳定运行具有重要意义。

电网谐波功率因数计算公式是用来计算电网中谐波功率因数的数学表达式。

在实际工程中，电网谐波功率因数的计算公式可以根据电网的具体情况进行选择和调整。

一般来说，电网谐波功率因数的计算公式可以分为基本公式和综合公式两种类型。

基本公式是指在电网中只考虑基波电压和基波电流的情况下所采用的计算公式，而综合公式是指在电网中考虑了谐波电压和谐波电流的情况下所采用的计算公式。

下面我们将分别介绍这两种类型的电网谐波功率因数计算公式。

基本公式。

在电网中只考虑基波电压和基波电流的情况下，电网谐波功率因数的计算公式可以表示为：PF = P / (UI)。

其中，PF表示功率因数，P表示有功功率，U表示电压的有效值，I表示电流的有效值。

综合公式。

在电网中考虑了谐波电压和谐波电流的情况下，电网谐波功率因数的计算公式可以表示为：PF = P / (UI cosθ)。

其中，PF表示功率因数，P表示有功功率，U表示电压的有效值，I表示电流的有效值，θ表示电压和电流的相角差。

综合公式中的cosθ表示电压和电流的相角差，是电网谐波功率因数计算中的重要参数。

在实际工程中，为了准确计算电网谐波功率因数，需要对谐波电压和谐波电流进行精确测量，并结合基波电压和基波电流的测量结果，通过综合公式进行计算。

在电网谐波功率因数的计算过程中，需要注意以下几点：1. 谐波电压和谐波电流的测量，为了准确计算电网谐波功率因数，需要对电网中的谐波电压和谐波电流进行精确测量。

一般来说，可以通过谐波分析仪等专业设备对电网中的谐波进行测量和分析。

2. 基波电压和基波电流的测量，在电网谐波功率因数的计算过程中，还需要对电网中的基波电压和基波电流进行测量。

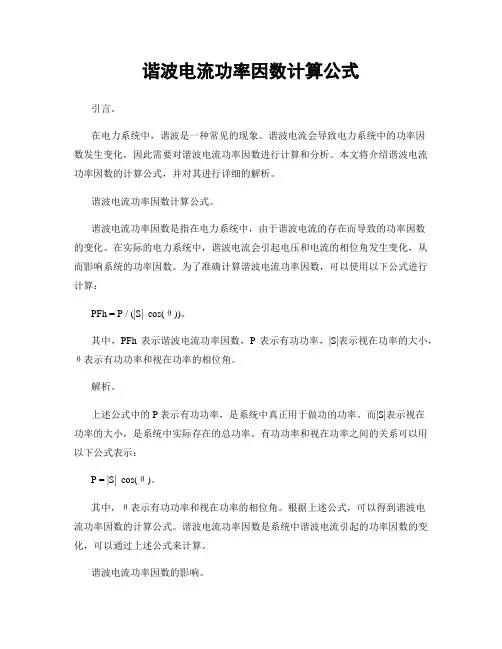

谐波电流功率因数计算公式引言。

在电力系统中，谐波是一种常见的现象。

谐波电流会导致电力系统中的功率因数发生变化，因此需要对谐波电流功率因数进行计算和分析。

本文将介绍谐波电流功率因数的计算公式，并对其进行详细的解析。

谐波电流功率因数计算公式。

谐波电流功率因数是指在电力系统中，由于谐波电流的存在而导致的功率因数的变化。

在实际的电力系统中，谐波电流会引起电压和电流的相位角发生变化，从而影响系统的功率因数。

为了准确计算谐波电流功率因数，可以使用以下公式进行计算：PFh = P / (|S| cos(θ))。

其中，PFh表示谐波电流功率因数，P表示有功功率，|S|表示视在功率的大小，θ表示有功功率和视在功率的相位角。

解析。

上述公式中的P表示有功功率，是系统中真正用于做功的功率。

而|S|表示视在功率的大小，是系统中实际存在的总功率。

有功功率和视在功率之间的关系可以用以下公式表示：P = |S| cos(θ)。

其中，θ表示有功功率和视在功率的相位角。

根据上述公式，可以得到谐波电流功率因数的计算公式。

谐波电流功率因数是系统中谐波电流引起的功率因数的变化，可以通过上述公式来计算。

谐波电流功率因数的影响。

谐波电流会导致系统中的功率因数发生变化，从而影响系统的稳定性和效率。

当系统中存在谐波电流时，系统的功率因数会发生变化，从而影响系统的电压和电流的相位角。

这会导致系统中的有功功率和视在功率之间的关系发生变化，从而影响系统的稳定性和效率。

谐波电流功率因数的计算可以帮助电力系统的运行和管理。

通过对谐波电流功率因数的计算和分析，可以及时发现系统中存在的谐波电流问题，并采取相应的措施进行调整和改进。

这有助于提高系统的稳定性和效率，保障系统的正常运行。

结论。

谐波电流功率因数是电力系统中一个重要的参数，它可以反映系统中谐波电流引起的功率因数的变化。

通过对谐波电流功率因数的计算和分析，可以及时发现系统中存在的谐波电流问题，并采取相应的措施进行调整和改进。

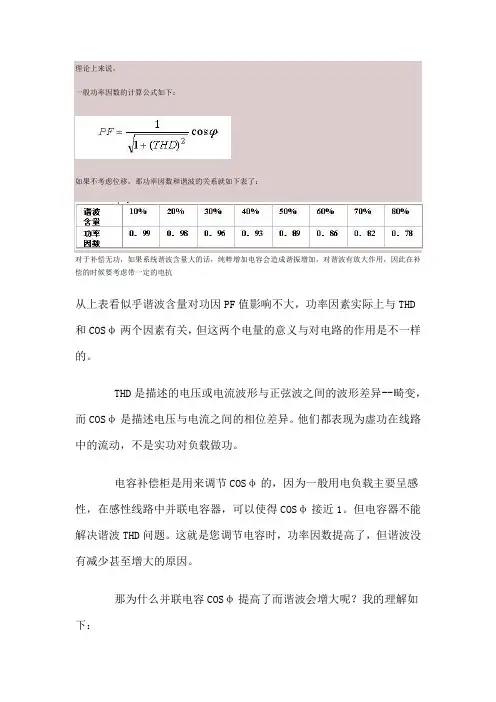

对于补偿无功，如果系统谐波含量大的话，纯粹增加电容会造成谐振增加，对谐波有放大作用，因此在补偿的时候要考虑带一定的电抗
从上表看似乎谐波含量对功因PF值影响不大，功率因素实际上与THD 和COSφ两个因素有关，但这两个电量的意义与对电路的作用是不一样的。

THD是描述的电压或电流波形与正弦波之间的波形差异--畸变，而COSφ是描述电压与电流之间的相位差异。

他们都表现为虚功在线路中的流动，不是实功对负载做功。

电容补偿柜是用来调节COSφ的，因为一般用电负载主要呈感性，在感性线路中并联电容器，可以使得COSφ接近1。

但电容器不能解决谐波THD问题。

这就是您调节电容时，功率因数提高了，但谐波没有减少甚至增大的原因。

那为什么并联电容COSφ提高了而谐波会增大呢？我的理解如下：
电力供电线路（电源）部分基本都是由无源器件组成的，如变压器、配电柜、功因补偿电容、电缆等，这些元件构成了一个无源网络。

电路外特性呈现阻抗特性，也有固有谐振频率。

并联功率因数补偿电容，就会改变供电线路的阻抗特性，其固有谐振频率就会变化，假设供电线路的固有频率正好落在某次谐波的频率点上，如7次谐波，350Hz，那么，7次谐波因为谐振关系而大大增强，其它次谐波并没有减小，总THD就会增大。

更可怕的是，当电路出现谐振时，可能导致供电电压大幅波动，即震荡，可能导致供电系统崩溃。

总之，要消除谐波，必须用谐波滤波器才能解决。

功率因数（PF）与总谐波失真（THD）的关系在电力系统和电力电子设备中，功率因数（Power Factor，简称PF）和总谐波失真（Total Harmonic Distortion，简称THD）是两个重要的参数。

它们分别反映了电路的有功功率利用效率和电流波形的质量。

本文将详细探讨功率因数与总谐波失真之间的关系。

一、功率因数的定义与意义功率因数，简称PF，是指交流电路中有功功率与视在功率之比。

视在功率是电压与电流有效值的乘积，而有功功率则是实际做功的部分。

功率因数越高，说明电路的有功功率利用效率越高，电力系统的运行越经济。

功率因数受多种因素影响，其中最主要的因素是负载的性质和电路中谐波的含量。

负载的性质决定了电流与电压之间的相位差，而谐波则会导致电流波形发生畸变，从而影响功率因数的大小。

二、总谐波失真的定义与意义总谐波失真，简称THD，是指电流或电压波形中谐波分量与基波分量之比的总和。

在理想的正弦波中，THD为零。

然而，在实际电路中，由于非线性负载、电力电子设备等因素的存在，电流波形往往会发生畸变，产生谐波分量。

THD的大小反映了电流波形的畸变程度，THD 越大，说明电流波形质量越差。

THD对电力系统的影响是多方面的。

首先，谐波会导致电气设备的附加损耗，降低设备的使用寿命。

其次，谐波还可能引起电力系统的谐振现象，导致电压波动和闪变。

此外，谐波还会干扰通信设备和精密仪器的正常运行。

三、功率因数与总谐波失真的关系功率因数与总谐波失真之间存在密切的联系。

一方面，谐波的存在会导致电流波形发生畸变，从而降低功率因数。

这是因为谐波分量与基波分量在相位上存在差异，使得有功功率减小，无功功率增加，进而导致功率因数下降。

另一方面，功率因数的降低也会反过来影响THD的大小。

当功率因数较低时，说明电路中存在较大的无功功率。

为了提高功率因数，通常需要采取补偿措施，如安装电容器等。

然而，这些补偿措施可能会引入新的谐波源，从而增加THD的大小。

电路中的功率因数改善与谐波控制电力系统是现代社会的基础设施之一，对于电力质量的要求也越来越高。

功率因数和谐波是两个重要的电力质量指标，对电力设备的正常运行和电网的稳定运行都具有重要的影响。

因此，电路中的功率因数改善和谐波控制成为了电力系统优化的关键问题之一。

一、功率因数的概念和意义功率因数是指电路中有用功与总视在功率之比，用功因数来表示。

功率因数的数值范围在0到1之间，其越接近1，表示电路利用率越高。

而功率因数低，则会导致电网中的电流大、损耗增加、线路过载等问题。

功率因数的改善主要有以下几种方式：1. 采用有功补偿设备，如电容器组，通过并联连接至负载电路，将无功功率由容性电流补偿掉，从而提高功率因数；2. 减少负载电流中的谐波成分，并通过谐波滤波器进行谐波控制；3. 合理设计电路参数，在电路连接时，尽量减少电感元件的使用。

二、谐波的概念和产生原因谐波是电路中频率是基波频率整数倍的一组分量，其存在会引起电流和电压的畸变，从而影响电力系统的稳定运行。

谐波主要是由非线性负载引起的，例如电弧炉、整流装置、变频器等。

谐波控制的原则是尽量减少谐波对电力系统的影响，可以采取以下措施：1. 使用谐波滤波器，通过选择合适的谐波滤波器参数来减小谐波电流，从而实现谐波控制；2. 采用谐波限制器，通过控制非线性负载的使用，限制谐波产生；3. 采用低谐波设计的电力设备，以减小谐波的产生和传播。

三、功率因数改善与谐波控制方法的比较功率因数改善和谐波控制都是优化电力系统的重要手段，但两者在应用上有所不同。

功率因数改善主要关注无功功率的补偿，通过提高电路的功率因数来降低电网的无功功率的占比。

能够有效降低线路损耗、改善电压质量、提高电网的稳定性等方面具有显著的作用。

而谐波控制则主要关注谐波电流的控制，通过减小谐波对电力系统的影响，保证电力系统的正常运行和设备的稳定工作。

谐波控制除了可以采用谐波滤波器和谐波限制器等设备外，还可以通过合理设计和选择低谐波的电力设备来进行控制。

电路设计中的功率因数与谐波控制在电路设计中，功率因数和谐波控制是两个重要的概念和技术。

功率因数指的是电路中的有功功率和总功率之间的比值，它反映了电路的效率和能量利用率。

而谐波控制则是一种控制电路中谐波产生的技术，旨在减少谐波对电路和设备的损坏和干扰。

首先，功率因数的优化对于电路设计和电能利用至关重要。

在传统的交流电路中，电源一般为正弦波形式，而负载设备在工作时常常产生非正弦波形的电流。

这就导致了电路中存在着谐波电流，使得整个电路的功率因数下降。

功率因数的优化可以通过使用特定的电路设计和控制方法来实现。

一种常用的方法是使用功率因数校正电路，它能够将非正弦波形的电流转化为接近正弦波的形式。

这样，在工厂和大型设备中，通过功率因数校正电路的应用，可以减少电网的谐波污染，降低电网的损耗和电费，提高电能的利用率。

此外，谐波控制也是电路设计中的一项重要技术。

谐波是指在周期性过程中，频率是基频整数倍的分量。

在电路中，谐波产生会引起电流和电压的畸变，从而对电路和设备的正常工作产生负面影响。

例如，谐波电流会导致电路中电容和电感产生附加损耗，增加电路中的热耗，甚至引起电路元器件的过热和损坏。

为了解决谐波问题，电路设计中采用了谐波控制技术。

谐波控制通过使用滤波器和降谐载波等方法来减少谐波电流和电压的产生。

滤波器可以选择性地抑制谐波分量，从而减少谐波对电路和设备的干扰。

降谐载波是一种将谐波转换为热能的技术，它通过将谐波电流转化为热能来消除谐波的影响。

无论是功率因数优化还是谐波控制，都需要在电路设计的初期考虑和实施。

在电路设计的初始阶段，设计师需要充分了解负载设备的电流特性和电源的供电质量，以确定所需要的功率因数校正电路和谐波控制技术。

同时，电路的布局和线缆的选择也对功率因数和谐波控制有一定的影响。

因此，设计师需要合理安排电路中各个元件的位置和路径，选择合适的线缆和导线，以减少谐波的产生和传播。

总而言之，功率因数和谐波控制是电路设计中必不可少的概念和技术。

理解电力电子技术中的功率因数问题近年来，随着电力电子技术的快速发展，功率因数问题成为这一领域关注的焦点。

功率因数是指在交流电电路中，电流和电压的相位差所导致的有功功率和视在功率之间的比值。

在电力电子系统中，功率因数的大小直接影响到系统的能效和电网的稳定性。

因此，理解电力电子技术中的功率因数问题，并寻找相应的解决方案，对于提高电能利用效率和减少电网负荷具有重要意义。

一、功率因数的定义和影响因素功率因数（Power Factor）是指交流电路中的有功功率与视在功率之间的关系。

在理想情况下，电流和电压的相位差为零，此时功率因数为1，即有功功率等于视在功率。

然而，在实际电路中，由于电感、电容、电阻等元件的存在，电流和电压之间会存在一定的相位差，从而导致功率因数小于1。

功率因数小于1意味着电路中存在较多的无功功率，造成了电能浪费。

而在大规模应用电力电子器件的场景下，无功功率的增加将对电网稳定性和能源利用造成负面影响。

影响功率因数的主要因素包括电路中的电感、电容、电阻以及工作模式等。

电感元件会导致电流落后于电压，从而降低功率因数；而电容元件由于会引入电压超前于电流，可以补偿电感元件的影响，提高功率因数。

此外，电阻元件和电路的工作模式（如开关频率等）也会对功率因数产生一定的影响。

二、电力电子技术中的功率因数问题在电力电子技术中，功率因数问题主要存在于大功率电子器件，如逆变器、整流器等。

这些器件广泛应用于交流电转直流电、交流电变频等应用场景中，但由于其非线性特性，导致它们对电网产生了明显的负载性质。

这类负载通常表现为电流含有高次谐波成分，并且相位差较大，导致了功率因数的降低。

功率因数问题的出现会引起多种问题，例如降低电能的利用效率、损害电网的稳定性等。

此外，功率因数小于1时，会造成电能的浪费和电网负荷过重，进而影响到电力系统的运行。

因此，在电力电子技术中，解决功率因数问题成为了一项重要的任务。

三、解决电力电子技术中的功率因数问题的方法为了解决电力电子技术中的功率因数问题，研究者们提出了许多方法和技术，以下是其中的一些主要方法：1. 使用功率因数校正控制技术：通过对电力电子系统进行控制，实现对功率因数的校正。

功率因数和谐波
功率因数和谐波是两个不同的概念，但它们之间存在一定的关系。

功率因数（PF）是衡量电能质量的重要指标之一，它表示有功功率（P）和视在功率（S）的比值，即PF=P/S。

在交流电路中，电压与电流之间的相位差（Φ）的余弦叫做功率因数，用符号cosΦ表示。

功率因数的大小与电路的负荷性质有关，当电路仅含有线性元件时，则功率因数为定值（cosΦ=1），当电路含有非线性元件时，则功率因数发生改变。

谐波是一个周期性电气量的正弦波分量，其频率是基波频率的整数倍。

在电力系统中，谐波的产生主要是由于非线性负荷的使用，例如计算机、打印机、复印机和用于荧光灯的LED驱动器等设备。

这些非线性负荷在工作时会产生谐波电流，这些谐波电流流入电源系统，会对电网造成污染，导致电压波形畸变，影响电能质量。

功率因数和谐波之间存在一定的关系。

当电路中的负载工作时，如含有非线性元件，则中性线的电流基本上为零。

但当系统中存在谐波时，高次谐波会引起电压、电流的非线性失真，使影响电压、电流的相位差呈现无规律的变化，导致功率因数降低。

同时，谐波的存在也会使设备产生超压运行，特别是对感性设备来说，超压运行容易使设备产生磁通饱和现象，加速无功消耗率，影响功率因数。

因此，在电力系统中，需要对非线性负荷产生的谐波进行治理，以改善电能质量和提高功率因数。

这可以通过加装滤波器或者采取其他抑制谐波的措施来实现。

电路中的功率因数与谐波在电路中，功率因数和谐波是两个重要的概念，它们对电路的稳定性和效率有着直接的影响。

本文将深入探讨电路中的功率因数与谐波的关系，并分析它们对电路性能的影响。

一、功率因数的定义与作用功率因数是指实际功率与视在功率之比。

实际功率是电路中真正执行有效功率的部分，而视在功率则是电路中总功率的大小。

功率因数可以用来反映电路的效率和能源利用率。

在交流电路中，功率因数的范围是-1到1之间。

当功率因数为1时，说明电路中的实际功率等于视在功率，电路效率最高。

而当功率因数接近-1或1时，说明电路中存在较多的无效功率，电路效率较低。

因此，提高功率因数可以有效提高电路的效率和能源利用率。

二、功率因数与谐波的关系谐波是指电路中含有频率为基频整数倍的波形成分。

当电路中存在非线性元件时，谐波会被引入电路中，导致电流和电压的波形失真。

谐波对电路中的功率因数有明显的影响。

谐波会使电路中的功率因数下降。

这是因为在包含谐波的情况下，电路中的视在功率会增大，而实际功率保持不变。

因此，功率因数的数值变小。

三、功率因数改善与谐波滤波技术为了改善功率因数并减少谐波的影响，人们提出了许多谐波滤波技术。

谐波滤波技术可以有效降低电路中的谐波含量，提高功率因数。

1. 谐波滤波器谐波滤波器是一种专门用于过滤谐波的装置。

它采用滤波电路来抑制谐波，使电路中的功率因数得到改善。

谐波滤波器的设计需要考虑谐波频率的特点和电路的实际需求。

2. 有源功率因数校正技术有源功率因数校正技术利用了控制器和逆变器的相互作用，通过对逆变器的电流进行调整，来提高功率因数。

有源功率因数校正技术可以有效地校正功率因数，降低谐波含量。

3. 电容器补偿技术电容器补偿技术是一种常见的功率因数校正方法。

它通过连接电容器到电路上来补偿谐波，提高功率因数。

电容器的选择和连接方式需要根据电路的具体情况和需求进行。

四、结论功率因数和谐波是电路中两个重要的概念，它们对电路的效率和稳定性有着直接的影响。
