整流电路的谐波和功率因数分析

电路中的功率因数改善与谐波控制电力系统是现代社会的基础设施之一，对于电力质量的要求也越来越高。

功率因数和谐波是两个重要的电力质量指标，对电力设备的正常运行和电网的稳定运行都具有重要的影响。

因此，电路中的功率因数改善和谐波控制成为了电力系统优化的关键问题之一。

一、功率因数的概念和意义功率因数是指电路中有用功与总视在功率之比，用功因数来表示。

功率因数的数值范围在0到1之间，其越接近1，表示电路利用率越高。

而功率因数低，则会导致电网中的电流大、损耗增加、线路过载等问题。

功率因数的改善主要有以下几种方式：1. 采用有功补偿设备，如电容器组，通过并联连接至负载电路，将无功功率由容性电流补偿掉，从而提高功率因数；2. 减少负载电流中的谐波成分，并通过谐波滤波器进行谐波控制；3. 合理设计电路参数，在电路连接时，尽量减少电感元件的使用。

二、谐波的概念和产生原因谐波是电路中频率是基波频率整数倍的一组分量，其存在会引起电流和电压的畸变，从而影响电力系统的稳定运行。

谐波主要是由非线性负载引起的，例如电弧炉、整流装置、变频器等。

谐波控制的原则是尽量减少谐波对电力系统的影响，可以采取以下措施：1. 使用谐波滤波器，通过选择合适的谐波滤波器参数来减小谐波电流，从而实现谐波控制；2. 采用谐波限制器，通过控制非线性负载的使用，限制谐波产生；3. 采用低谐波设计的电力设备，以减小谐波的产生和传播。

三、功率因数改善与谐波控制方法的比较功率因数改善和谐波控制都是优化电力系统的重要手段，但两者在应用上有所不同。

功率因数改善主要关注无功功率的补偿，通过提高电路的功率因数来降低电网的无功功率的占比。

能够有效降低线路损耗、改善电压质量、提高电网的稳定性等方面具有显著的作用。

而谐波控制则主要关注谐波电流的控制，通过减小谐波对电力系统的影响，保证电力系统的正常运行和设备的稳定工作。

谐波控制除了可以采用谐波滤波器和谐波限制器等设备外，还可以通过合理设计和选择低谐波的电力设备来进行控制。

三相桥式全控整流电路实验结论一、电路结构与工作原理三相桥式全控整流电路由三相交流电源、三相全控桥、负载电阻以及触发脉冲源等部分组成。

其工作原理基于三相全控桥的工作原理，通过控制触发脉冲的相位来控制整流输出的电压大小和方向。

二、触发脉冲与控制方式本实验采用脉冲变压器触发方式，通过调节触发脉冲的相位来控制整流输出的电压大小和方向。

控制方式采用移相控制方式，通过调节控制电压的大小和极性来控制触发脉冲的相位。

三、输出电压与负载特性实验结果表明，随着控制电压的增大，整流输出电压增大，当控制电压达到一定值时，整流输出电压达到最大值。

当负载电阻增大时，整流输出电压减小，当负载电阻达到无穷大时，整流输出电压达到最小值。

四、功率因数与谐波分析实验结果表明，采用三相桥式全控整流电路可以有效地提高功率因数，减小谐波对电网的影响。

但是，当整流输出电压增大时，谐波电流也会相应增大，因此需要对谐波进行抑制。

五、电路参数设计与优化为了提高三相桥式全控整流电路的性能，需要对电路参数进行设计与优化。

实验结果表明，触发脉冲的频率和移相角是影响整流输出电压大小和稳定性的关键因素。

因此，在参数设计时需要重点考虑这些因素。

同时，为了减小谐波对电网的影响，需要选择合适的滤波器参数。

六、实验结果对比与分析通过对不同控制方式下的实验结果进行对比与分析，可以发现采用移相控制方式可以有效提高整流输出电压的稳定性和调节速度。

同时，采用脉冲变压器触发方式可以有效减小整流输出电压的脉动和噪声。

七、电路性能评估与改进建议根据实验结果，可以对三相桥式全控整流电路的性能进行评估。

本实验中，采用了以下指标进行评估：整流输出电压的大小和稳定性、功率因数、谐波含量以及调节速度等。

通过对这些指标进行分析，可以发现该电路具有以下优点：可以实现对交流电源的整流作用；可以提高功率因数；可以实现对整流输出电压的快速调节等。

但是也存在一些不足之处，例如触发脉冲的脉动和噪声较大等问题。

功率因数和谐波
功率因数和谐波是两个不同的概念，但它们之间存在一定的关系。

功率因数（PF）是衡量电能质量的重要指标之一，它表示有功功率（P）和视在功率（S）的比值，即PF=P/S。

在交流电路中，电压与电流之间的相位差（Φ）的余弦叫做功率因数，用符号cosΦ表示。

功率因数的大小与电路的负荷性质有关，当电路仅含有线性元件时，则功率因数为定值（cosΦ=1），当电路含有非线性元件时，则功率因数发生改变。

谐波是一个周期性电气量的正弦波分量，其频率是基波频率的整数倍。

在电力系统中，谐波的产生主要是由于非线性负荷的使用，例如计算机、打印机、复印机和用于荧光灯的LED驱动器等设备。

这些非线性负荷在工作时会产生谐波电流，这些谐波电流流入电源系统，会对电网造成污染，导致电压波形畸变，影响电能质量。

功率因数和谐波之间存在一定的关系。

当电路中的负载工作时，如含有非线性元件，则中性线的电流基本上为零。

但当系统中存在谐波时，高次谐波会引起电压、电流的非线性失真，使影响电压、电流的相位差呈现无规律的变化，导致功率因数降低。

同时，谐波的存在也会使设备产生超压运行，特别是对感性设备来说，超压运行容易使设备产生磁通饱和现象，加速无功消耗率，影响功率因数。

因此，在电力系统中，需要对非线性负荷产生的谐波进行治理，以改善电能质量和提高功率因数。

这可以通过加装滤波器或者采取其他抑制谐波的措施来实现。

对于补偿无功，如果系统谐波含量大的话，纯粹增加电容会造成谐振增加，对谐波有放大作用，因此在补偿的时候要考虑带一定的电抗
从上表看似乎谐波含量对功因PF值影响不大，功率因素实际上与THD 和COSφ两个因素有关，但这两个电量的意义与对电路的作用是不一样的。

THD是描述的电压或电流波形与正弦波之间的波形差异--畸变，而COSφ是描述电压与电流之间的相位差异。

他们都表现为虚功在线路中的流动，不是实功对负载做功。

电容补偿柜是用来调节COSφ的，因为一般用电负载主要呈感性，在感性线路中并联电容器，可以使得COSφ接近1。

但电容器不能解决谐波THD问题。

这就是您调节电容时，功率因数提高了，但谐波没有减少甚至增大的原因。

那为什么并联电容COSφ提高了而谐波会增大呢？我的理解如下：
电力供电线路（电源）部分基本都是由无源器件组成的，如变压器、配电柜、功因补偿电容、电缆等，这些元件构成了一个无源网络。

电路外特性呈现阻抗特性，也有固有谐振频率。

并联功率因数补偿电容，就会改变供电线路的阻抗特性，其固有谐振频率就会变化，假设供电线路的固有频率正好落在某次谐波的频率点上，如7次谐波，350Hz，那么，7次谐波因为谐振关系而大大增强，其它次谐波并没有减小，总THD就会增大。

更可怕的是，当电路出现谐振时，可能导致供电电压大幅波动，即震荡，可能导致供电系统崩溃。

总之，要消除谐波，必须用谐波滤波器才能解决。

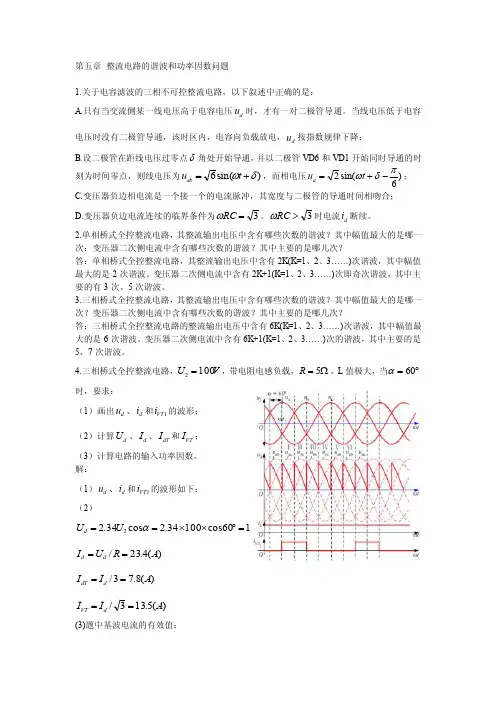

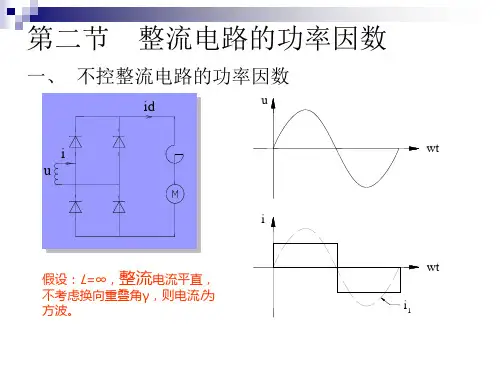

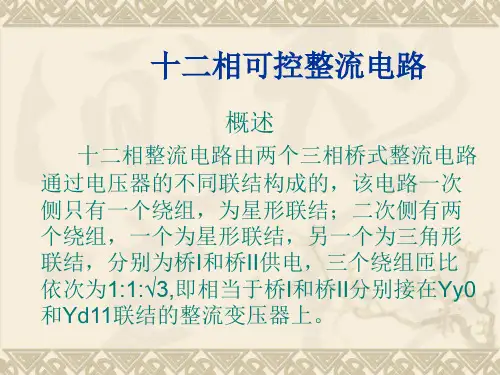

第五章 整流电路的谐波和功率因数问题1.关于电容滤波的三相不可控整流电路，以下叙述中正确的是：A.只有当交流侧某一线电压高于电容电压d u 时，才有一对二极管导通。

当线电压低于电容电压时没有二极管导通，该时区内，电容向负载放电，d u 按指数规律下降；B.设二极管在距线电压过零点δ角处开始导通，并以二极管VD6和VD1开始同时导通的时刻为时间零点，则线电压为)sin(6δω+=t u ab ，而相电压)6sin(2πδω-+=t u a ；C.变压器负边相电流是一个接一个的电流脉冲，其宽度与二极管的导通时间相吻合；D.变压器负边电流连续的临界条件为3=RC ω。

3>RC ω时电流d i 断续。

2.单相桥式全控整流电路，其整流输出电压中含有哪些次数的谐波？其中幅值最大的是哪一次：变压器二次侧电流中含有哪些次数的谐波？其中主要的是哪几次？答：单相桥式全控整流电路，其整流输出电压中含有2K(K=1、2、3……)次谐波，其中幅值最大的是2次谐波。

变压器二次侧电流中含有2K+1(K=1、2、3……)次即奇次谐波，其中主要的有3次、5次谐波。

3.三相桥式全控整流电路，其整流输出电压中含有哪些次数的谐波？其中幅值最大的是哪一次？变压器二次侧电流中含有哪些次数的谐波？其中主要的是哪几次？答：三相桥式全控整流电路的整流输出电压中含有6K(K=1、2、3……)次谐波，其中幅值最大的是6次谐波。

变压器二次侧电流中含有6K+1(K=1、2、3……)次的谐波，其中主要的是5、7次谐波。

4.三相桥式全控整流电路，V U 1002=，带电阻电感负载，Ω=5R ，L 值极大，当︒=60α时，要求：（1）画出d u 、d i 和1VT i 的波形； （2）计算d U 、d I 、dT I 和VT I ； （3）计算电路的输入功率因数。

解：（1）d u 、d i 和1VT i 的波形如下： （2）)(11760cos 10034.2cos 34.22V U U d =︒⨯⨯==α)(4.23/A R U I d d ==)(8.73/A I I d dT ==)(5.133/A I I d VT ==(3)题中基波电流的有效值：)(243.18/61A I I d ==π基波因数为：955.0//11===d I I I I γ 位移因数为：︒60cos电路的输入功率因数为48.060cos =︒=γλ 重要的计算题：1.如图所示，各波形电流最大值均为m I ，试计算各波形的电流平均值1d I 、2d I 、3d I 与电流有效值1I 、2I 、3I 。

电路中的功率因数与谐波在电路中，功率因数和谐波是两个重要的概念，它们对电路的稳定性和效率有着直接的影响。

本文将深入探讨电路中的功率因数与谐波的关系，并分析它们对电路性能的影响。

一、功率因数的定义与作用功率因数是指实际功率与视在功率之比。

实际功率是电路中真正执行有效功率的部分，而视在功率则是电路中总功率的大小。

功率因数可以用来反映电路的效率和能源利用率。

在交流电路中，功率因数的范围是-1到1之间。

当功率因数为1时，说明电路中的实际功率等于视在功率，电路效率最高。

而当功率因数接近-1或1时，说明电路中存在较多的无效功率，电路效率较低。

因此，提高功率因数可以有效提高电路的效率和能源利用率。

二、功率因数与谐波的关系谐波是指电路中含有频率为基频整数倍的波形成分。

当电路中存在非线性元件时，谐波会被引入电路中，导致电流和电压的波形失真。

谐波对电路中的功率因数有明显的影响。

谐波会使电路中的功率因数下降。

这是因为在包含谐波的情况下，电路中的视在功率会增大，而实际功率保持不变。

因此，功率因数的数值变小。

三、功率因数改善与谐波滤波技术为了改善功率因数并减少谐波的影响，人们提出了许多谐波滤波技术。

谐波滤波技术可以有效降低电路中的谐波含量，提高功率因数。

1. 谐波滤波器谐波滤波器是一种专门用于过滤谐波的装置。

它采用滤波电路来抑制谐波，使电路中的功率因数得到改善。

谐波滤波器的设计需要考虑谐波频率的特点和电路的实际需求。

2. 有源功率因数校正技术有源功率因数校正技术利用了控制器和逆变器的相互作用，通过对逆变器的电流进行调整，来提高功率因数。

有源功率因数校正技术可以有效地校正功率因数，降低谐波含量。

3. 电容器补偿技术电容器补偿技术是一种常见的功率因数校正方法。

它通过连接电容器到电路上来补偿谐波，提高功率因数。

电容器的选择和连接方式需要根据电路的具体情况和需求进行。

四、结论功率因数和谐波是电路中两个重要的概念，它们对电路的效率和稳定性有着直接的影响。
