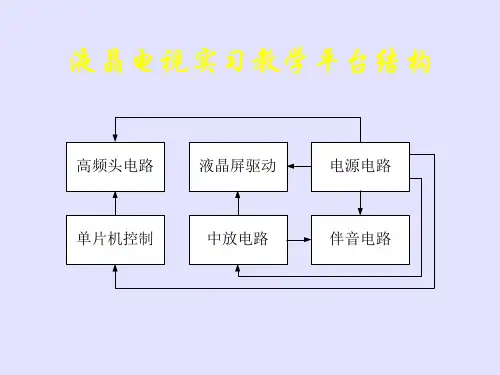

液晶电视机电路讲解

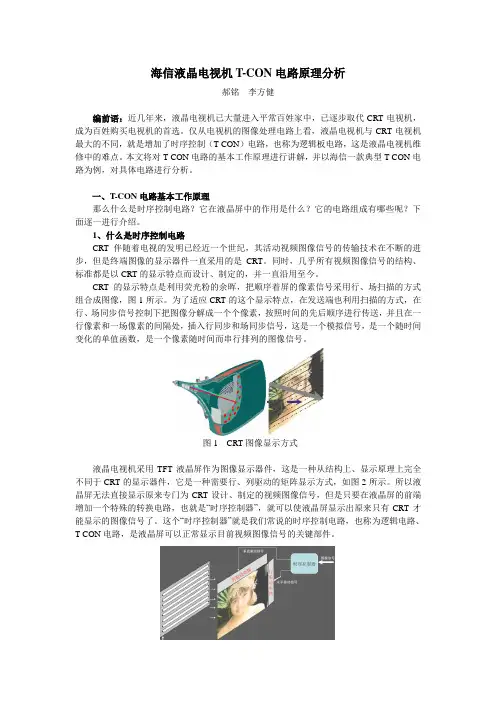

海信液晶电视机T-CON电路原理分析郝铭李方健编前语：近几年来，液晶电视机已大量进入平常百姓家中，已逐步取代CRT电视机，成为百姓购买电视机的首选。

仅从电视机的图像处理电路上看，液晶电视机与CRT电视机最大的不同，就是增加了时序控制（T-CON）电路，也称为逻辑板电路，这是液晶电视机维修中的难点。

本文将对T-CON电路的基本工作原理进行讲解，并以海信一款典型T-CON电路为例，对具体电路进行分析。

一、T-CON电路基本工作原理那么什么是时序控制电路？它在液晶屏中的作用是什么？它的电路组成有哪些呢？下面逐一进行介绍。

1、什么是时序控制电路CRT伴随着电视的发明已经近一个世纪，其活动视频图像信号的传输技术在不断的进步，但是终端图像的显示器件一直采用的是CRT。

同时，几乎所有视频图像信号的结构、标准都是以CRT的显示特点而设计、制定的，并一直沿用至今。

CRT的显示特点是利用荧光粉的余晖，把顺序着屏的像素信号采用行、场扫描的方式组合成图像，图1所示。

为了适应CRT的这个显示特点，在发送端也利用扫描的方式，在行、场同步信号控制下把图像分解成一个个像素，按照时间的先后顺序进行传送，并且在一行像素和一场像素的间隔处，插入行同步和场同步信号，这是一个模拟信号，是一个随时间变化的单值函数，是一个像素随时间而串行排列的图像信号。

图1 CRT图像显示方式液晶电视机采用TFT液晶屏作为图像显示器件，这是一种从结构上、显示原理上完全不同于CRT的显示器件，它是一种需要行、列驱动的矩阵显示方式，如图2所示。

所以液晶屏无法直接显示原来专门为CRT设计、制定的视频图像信号，但是只要在液晶屏的前端增加一个特殊的转换电路，也就是“时序控制器”，就可以使液晶屏显示出原来只有CRT才能显示的图像信号了。

这个“时序控制器”就是我们常说的时序控制电路，也称为逻辑电路、T-CON电路，是液晶屏可以正常显示目前视频图像信号的关键部件。

图2 液晶屏图像显示方式2、T-CON电路的作用CRT是扫描组合图像，液晶屏是矩阵显示组合图像。

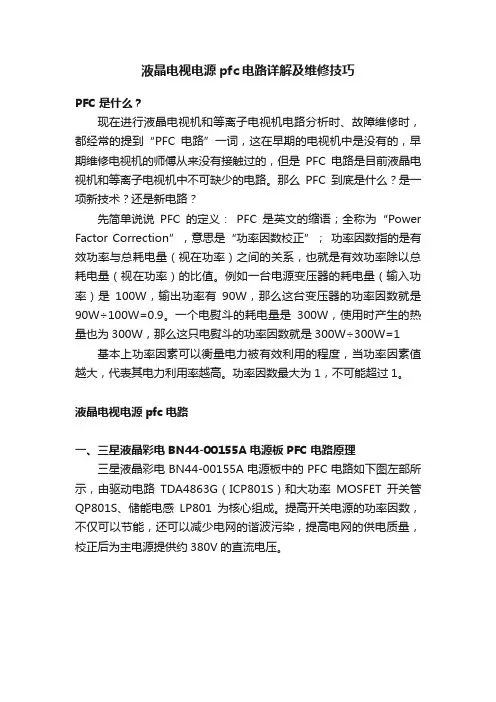

液晶电视电源pfc电路详解及维修技巧PFC是什么？现在进行液晶电视机和等离子电视机电路分析时、故障维修时，都经常的提到“PFC电路”一词，这在早期的电视机中是没有的，早期维修电视机的师傅从来没有接触过的，但是PFC电路是目前液晶电视机和等离子电视机中不可缺少的电路。

那么PFC到底是什么？是一项新技术？还是新电路？先简单说说PFC的定义：PFC是英文的缩语；全称为“Power Factor Correction”，意思是“功率因数校正”；功率因数指的是有效功率与总耗电量（视在功率）之间的关系，也就是有效功率除以总耗电量（视在功率）的比值。

例如一台电源变压器的耗电量（输入功率）是100W，输出功率有90W，那么这台变压器的功率因数就是90W÷100W=0.9。

一个电熨斗的耗电量是300W，使用时产生的热量也为300W，那么这只电熨斗的功率因数就是300W÷300W=1基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。

功率因数最大为1，不可能超过1。

液晶电视电源pfc电路一、三星液晶彩电BN44-00155A电源板PFC电路原理三星液晶彩电BN44-00155A电源板中的PFC电路如下图左部所示，由驱动电路TDA4863G（ICP801S）和大功率MOSFET开关管QP801S、储能电感LP801为核心组成。

提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染，提高电网的供电质量，校正后为主电源提供约380V的直流电压。

（1）TDA4863G简介TDA4863G是西门子公司生产的一种新型PFC控制器，内部电路框图如下图所示，内部集成有高精度的基准电压源、启动定时器、一误差放大器、模拟乘法器、电流检测放大器、RS锁存器、MOSFET驱动级以及过电压保护、过电流保护和欠电压锁定（UVLO）电路等。

TDA4863G构成的离线式有源PFC前量变换电路，其特点是储能电感电流为零时，MOSFET功率管才进入导通，这样有效降低了开关管的应力和损耗。

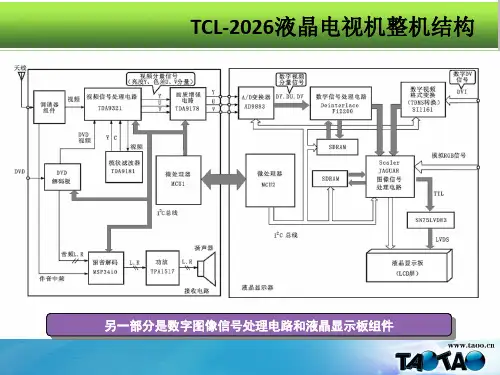

TCL液晶电视标准单元电路原理（图）前言：TCL公司近几年来研发的机器，细心的同事肯定也会发现，其实各个不同型号之间的很多单元电路都是一样的。

这种做法，能增加机器的稳定性也节省研发成本，相应也提升了我们日常维修工作的容易度，这就是研发采用标准化电路的优点。

一、5V-1.2V DC-DC电路用途及功能：用于给IC 内核供电的低压大电流供电电路。

电路原理介绍：此电路是一个DC转DC的控制电路，它具有大电流、低干扰，采用元器件最优化，能完全满足数字板1.2V电路的需要。

电路中C1、C2是波波电路；R2、R3、R4组成的电路是取样电路，从这里取样的电压输入到IC的1脚，从而对输出电压的调整。

二、24V→5.1V DC-DC 电路用途及功能：用于将24V 电压降压成5.1V，给下一级DC-DC 电路、USB 或者LDO 供电。

电路原理介绍：U1:RT8110是一个DC-DC 的电源IC，以前已在其他机芯上大量使用，一个同步BUCK 降压的模式，通过R1,R2，R3分压来设定输出电压值，U1的8脚接收到反馈信号后调节PIN2 和PIN4输出方波的占空比，控制Q2，Q1 的两个MOS 管的导通时间，从而达到稳压的目的MS58机芯的-U801（12V-5V）参考测试点三、24V→12V DC-DC 电路用途及功能：用于将24V 电压降压成12V，给PANEL 供电或者给下一级DC-DC 电路或者LDO 供电。

电路原理介绍：24V 转12V，使用的MP1593，这个IC 在其他机型上大量使用，是一个BUCK 降压型，通过电阻分压取样来设置输出电压，第八脚为软启动，第七脚为使能脚，正常工作为高电平，第六脚为补偿，第五脚为FB 反馈电压，正常工作为1.22V 左右，第一脚为自举升压脚，接一个电容到续流二极管的负端。

第三脚为内部MOS 推挽输出接到续流二极管的负端同储能电感相连。

内部MOS 管导通期间向电感储能同时向负载提供供电，内部MOS 管关断时电感释放能量通过二极管续流，来达到降压的目的。

液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。

1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。

开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。

这些都构成电磁干扰源。

为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。

常用交流抗干扰电路如下图所示。

图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。

共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。

LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。

Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。

电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。

Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。

安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。

需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。

液晶电视电源电路工作原理与检修前言：液晶电视的电源与传统CRT电视电源相比，不仅多出了PFC电路、桥式开关电路,而且保护电路也更加复杂和完善。

虽然很多专业电源厂家为液晶电视开发的电源板种类繁多，但原理大同小异.本期以康佳台达液晶电源为例，讲解液晶电源工作原理与故障检修的思路与方法。

液晶电视电源主要由待机副电源、PFC（功率因数校正)电源、主电源、过压过流过热保护、开待机控制等电路组成,其输出一般有24v、12V、5V等几组电压，由主板CPu控制其开／待机，待机时仅有+5Vsb副电源输出，组成框图见图1。

所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu供电，CPu得到开机指令后输出控制信号PS-ON，让电源板上的PFC电路工作，产生正常的PFC电压（400V左右），接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v和+24v电压给后级负载电路供电。

其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电;+24v电压主要给背光电路(高压板）供电。

这里我们先介绍一下液晶电源中的特殊单元电路.1．升压直流斩波电路PFC电源采用的就是该电路。

它主要利用电感线圈自感和储能特性，即电感线圈的自感电动势总是阻碍通过其电流的变化：当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同.这里的“阻碍”，不是“阻止”，而是“延缓”是使回路中原来的电流变化得缓慢一些。

升压原理如图2。

上面是Q1导通状态图，下面是Q1截止状态图。

当Q1导通时,电源Ue通过L3、Q1构成回路，在L3上产生左正右负的自感电动势UL，D1反向截止(Q1、D1、c3是一组回路)；当Q1截止时，L3上的自感电动势马上逆转，阻碍电流突降,UL变成左负右正,这时Ue和UL两组电源进行串联叠加，D1正向导通对c3充电，得到B+电源给负载供电。

B+等于Ue+UL，明显B+大于Ue。

详解液晶彩电背光灯驱动电路为了让冷阴极灯管安全、高效稳定地工作，其供电与激励必须符合灯管的特性。

具体而言，灯管的供电必须是频率为30kHz~100kHz的正弦交流电。

如果给灯管两端加上直流电压，会使部分气体聚集在灯管的一端，则灯管就会一端亮一端暗。

在液晶彩电中，电源板输出的电压为+24V或+12V直流电压，显然不能直接驱动背光灯管，因此需要一个升压电路把电源板输出较低的直流电转换为背光灯管启动及正常工作所需的高频正弦交流电。

这个升压电路组件就是常说的背光灯驱动板（Inverter），又称逆变器、升压板或高压板。

在液晶电视机中，背光灯驱动板是一个单独工作且受控于CPU的电路组件，其主要作用是点亮液晶屏内的背光灯管，并在CPU的控制下进行启动、停止（on/off）及亮度调节。

背光灯驱动板主要由振荡器、调制器、功率输出电路及保护检测电路组成，如1图所示。

在实际电路中，除功率输出部分和检测保护部分外，振荡器、调制器及控制部分通常由一块单片集成电路完成，这类集成电路常用的主要有BD（Rohm公司生产，如BD9884FV、BD9766等）及OZ系列（凹凸微电子公司生产，如02960、02964等）；功率输出管多采用互补的功率型场效应管，有的采用3脚和8脚（①~③脚为S极，④脚为G 极，⑤-⑧脚为D极）贴片封装型，常见型号有D454、RSS085、D413、TPC8110、FDD6635.FDD6637等，如图2所示；还有的采用由N沟道和P沟道组合的5脚或8脚MOSFET功率块（①脚为Sl极，②脚为Gl极，③脚为S2极，④脚为G2极，⑤~⑧脚为D1、D2极），如SP8M3、TPC8406、4614、APM40520、P2804ND5G等，如图3所示。

保护检测多由集成电路10393、358、393或LM324及其外围元件来完成。

输出电路主要由高压变压器、谐振电容及背光灯管组成，并设有输出电压、输出电流取样电路。

夏新液晶彩电电源电路工作原理分析一、电源电路的组成及工作原理1.电源电路的组成框图（见下图）该系列电源所提供的电压分为三组：第一组不受控。

一开机就有的+5vS主要是给操作控制MCU提供电压：第二组给液晶电视LCD屏上的升压板提供+24V工作电压：第三组输出电压较多，有+12V、-12V、+18V、+3.3V和+5V。

这组主要是向音、视频处理电路板及LCD屏上的控制板提供工作电压。

其中第二、三组的电压受McU控制。

该电源板主要由输入滤波电路、整流电路、功率因素校正电路、PWM交流变换器电路、稳压电路和保护电路组成的。

2.电路工作原理（1）+5VS电压产生及稳压过程1）产生过程：市电220V由连接器JF1输入，经保险丝F1（3.15A／250V）后，进入由T2、T1、C5、C6等组成的抗干扰电路。

滤除高频杂波。

而后再进入整流桥堆DB1进行全波整流及C13滤波获得300V的直流电压。

这个电压通过开关变器T4的（1）（2）绕组加至U2（FS-DH321）的（6）、（7）、（8）脚。

U2是开关电源模块。

与此同时经过整流滤波后的直流300V也通过R111、R112向U2（5）脚提供软启动电压。

u2内部的振荡电路开始振荡，其振荡脉冲电压经整形、均衡、驱动电路放大形成的开关脉冲被加至内部开关管的栅极，使开关管工作于开关状态。

于是在T4的绕组中形成大小、方向时刻变化的脉冲电源。

由于电磁感应，在T4的次级各绕组也感应出相应的感应电压。

其中绕组（3）～（4）的感应电压经D66半波整流C22滤波和D50稳压送至U2的（2）脚向U2提供工作电压；绕组（5）～（7）的感应电压经D13半波整流、C44、L1、C52滤波形成+5VS的电压。

2）稳压控制过程：采用次级取样稳压方式。

当某种原因使得+5VS升高通过电阻R38流入光耦U4中二极管的电流增大，光敏三极管的内阻减小，u2的（3）脚电位下降，内邮脉宽调制电路输出开关脉冲占空比下降。

海信LED液晶电视电源电路分析与维修（图）注：本文以海信2264电源板为例讲述。

RSAG7.820.2264板正面图RSAG7.820.2264板背面图图1、电源整体方框图示一、电源输入、滤波、整流部分电路:220V电压经过保险管F802,压敏电阻RV801过压保护,进入由L807、C802、C803、C804、L806等组成的进线抗干扰电路.滤除高频干扰信号后的交流电压通过VB801、C807、C808整流滤波后,得到一个300V左右的脉动直流电压.图2、进线抗干扰、整流滤波部分图示图3、电源输入、滤波、整流电路部分原理图示二、待机5VS电路:图4、5VS电压形成部分方框图示表一 N831 STR-A6059H引脚功能1、待机5VS的形成原理：本机5V待机电压由N831和外围元器件组成,PFC端电压通过开关变压器T901的初级绕组1-3端加到N831的第7脚和第8脚(MOS 管的D极.启动电流输入端)N831开始工作.T901各个绕组产生感应电压.4端和5端绕组感应电压经过R837限流VD832整流C835滤波后,为N831第5脚提供20V直流工作电压.20V电压另外经过待机控制信号PS-ON控制三极管V832控制光耦和V916控制后为PFC电路N810的第8脚供电.2、5V的稳压电路：T901次级绕组经过VD833整流,C838、L831、C839组成的T型滤波器滤波后,形成5VS电压.5V稳压电路由取样电阻R843、R842、R841及N903,光耦N832组成.当5V电压升高时,分压后的电压加到N903的R端,经内部放大后使K端电压降低,光耦N832导通增强,N831的第4脚反馈控制端电压降低,经内部电路处理后,控制内部MOS管激励脉冲变窄,使5VS降到正常值.3、5V的欠压和过流保护电路：N831的第1脚是内电路MOS管源极通过外接电阻R831接地,也是内电路的过流检测端,电流大时起到保护作用.N831的第2脚是掉电欠压检测输入端,电阻R897、R899、R823、R901组成市电电压检测电路,电阻R900和R901组成20V电压掉电检测,当负载加重或者其他原因引起20V电压下降时,电阻R900和R901的分压也随之下降,当降到电路设计的阈值时,电路保护,停止工作.图5、稳压取样回路部分图示图6、市电检测及20V掉电检测部分图示图7、5V待机部分电路原理图示三、待机控制、功率因数校正PFC电路：图8、功率因数校正PFC部分图示表二 N810 NCP33262引脚功能1、PFC的形成：本机的PFC电路由储能电感L811,PFC整流管VD812,N810(NCP33262)及其外围元件组成.当主机发出开机信号后VCC经过R815限流VZ812稳压,C814、C816滤除杂波加到N801的第8脚后,经内部电路给软启动脚第2脚外接电容充电,电平升高后PFC 电路进入工作状态,将整流后的300V电压变换为整机所需380V的PFC 电压.2、PFC详细工作过程：N810的第7脚输出斩波激励脉冲经过灌流电路加到斩波管V811、V810的G极,在激励信号的正半周激励脉冲分别经过R895、VD816、R820、VD815加到两只MOS管的G极,使V811、V810导通.在激励信号的负半周,脉冲经过R836和R821加到V805、V806的B极,V805、V806导通,MOS管的G极电压快速释放,斩波管截止.VZ814和VZ811是斩波管G极过压保护二极管.R1034、R902两只电阻的作用是在关机时泄放掉MOS管G-S间的电压.经过电阻R811、R812、R813、R814分压得到正弦波取样电压进入到N810第3脚,用于校正第7脚输出脉冲波形.由于此电源工作在DCM状态,储能电感L811次级绕组11-13端感应的电压经R816和R868分压后为N810第5脚提供过零检测信号,控制PFC电路内部斩波信号的开启和关断.2、PFC电压的稳压：电阻R826、R827、R828、R805、R829、R830组成PFC电压取样反馈电路,分压后的取样电压送到N810的第1脚,经内部误差放大电路比较后,调整第7脚激励脉冲的输出占空比,控制斩波管的导通时间,以达到稳定PFC电压的目的.3、PFC的过流保护：电阻R849、RR825为PFC电路过流检测电阻.如果出现电源负载异常过重时,MOS管过大的电流流经R825、R849、R825、R849上的压降就会升高,升高的电压经过R823加到N810的第4脚,N810停止工作,起到保护作用.4、PFC市电欠压保护：N810的第2脚是软启动端,该脚外接三极管V804接市电欠压保护电路,当市电电压过低时,由R1028、R1032、R1026、R1030组成的市电电压分压取样电压ER电压为低电平,V804导通,4脚电平为低电平芯片停止工作.图9、待机控制电路部分图示图10、PFC取样反馈电路部分图示图11、市电输入检测部分图示图12、PFC电路部分电原理图示四、100V直流形成电路：图13、NCP1396部分图示图14、100V、12V直流形成部分图示220V交流经过整流滤波,进行功率因数校正后得到400V左右的直流电压送入由N802(NCP1396)组成的DC-DC变换电路.PFC电压经过R874、R875、R876、R877分压后送入N802第5脚进行欠压检测,经运算放大输出跨导电流.开机同时第12脚得到VCC1供电,软启动电路工作,内部控制器对频率、驱动定时等设置进行检测,正常后输出振荡频率.第4脚外接定时电阻R880;第2脚外接频率钳位电阻R878,电阻大小可以改变频率范围;第7脚为死区时间控制,可以从150ns到1us之间改变.第1脚外接软启动电容C855;第6脚为稳压反馈取样输入;第8脚和第9脚分别为故障检测脚.当N802的第12脚得到供电,第5脚的欠压检测信号也正常时,N802开始正常工作.VCC1加在N802第12脚的同时,VCC1经过VD839,R885供给倍压脚第16脚,C864为倍压电容,经过倍压后的电压为195V左右.从第11输出的低端驱动脉冲通过拉电流电阻R860送入V840的G级,VD837、R859为灌电流电路.第15脚输出的高端驱动脉冲通过拉电流电阻R857送入V839的G级,VD836、R856为灌电流电路.当V839导通时,400V的VB电压流过V839的D-S级及T902绕组、C865形成回路,在T902绕组形成下正上负的电动势,次级绕组得到的感应电压,经过VD853、C848整流滤波后得到100V直流电压,为LED驱动电路提供工作电压.次级另一路绕组经过R835、VD838、VD854、C854、C860、整流滤波后得到12V电压给主板伴音部分提供工作电压.次级另一绕组经过VD852、C851、C852、C853整流滤波后得到12V电压.同理,当V840导通,V839截止时,在T902初级绕组形成上正下负的感应电动势耦合给次级.由R863、R864、R865、R832、R869、N842组成的取样反馈电路通过光耦N840控制N802第6脚,使其次级输出的各路电压得到稳定,由C866、R867组成取样补偿电路。
