精编【表面组装技术】电子厂SMT人员内部培训资料

SMT培训资料SMT（表面贴装技术）培训资料SMT（Surface Mount Technology）是一种表面贴装技术，用于电子器件的组装和制造。

在过去的几十年中，SMT已经成为电子工业中最重要和最普遍使用的组装技术之一。

本篇文章将深入探讨SMT的培训资料，帮助读者了解SMT技术的基本原理和相关知识。

SMT的基本原理是将电子器件直接安装到印刷电路板（PCB）的表面，而不是通过传统的插针技术。

这种技术的优势在于提高了组装的效率、降低了成本，并且在空间利用和可靠性方面有着明显优势。

为了实现SMT的有效应用，工作者需要掌握一系列的知识和技巧。

首先，了解SMT设备和工具是非常重要的。

在SMT生产线上，有一系列的设备和工具用于组装和焊接电子器件。

这些设备包括贴装机、回流焊炉、印刷机等。

通过掌握这些设备的工作原理和操作方法，可以提高工作效率和质量控制。

其次，了解SMT的元件类型和特性也是必不可少的。

常见的SMT元件包括电阻器、电容器、二极管等。

掌握这些元件的型号、封装和特性对于正确选取、安装和检验元件是非常关键的。

此外，还需要了解焊接和连接技术，以确保元件的可靠性和连接的稳固性。

另外，熟悉PCB设计和制造过程也是SMT培训资料中的重要内容。

在SMT工作中，PCB起着承载电子器件和信号传输的基础作用。

了解PCB的设计原则、尺寸规范和制造过程，有助于提高组装的效率和准确性。

同时，了解PCB的质量检验标准和修复方法，可以提升产品的质量和可靠性。

此外，培训资料还应包括SMT工艺流程和质量控制的知识。

SMT工艺流程包括PCB贴装、焊接、检验和测试等环节。

通过了解工艺流程和每个环节的要求，可以避免错误和提高产品质量。

而质量控制则是保证产品质量的重要手段，包括了对元件、设备和工艺的严格管控和检验。

最后，安全和环境意识是SMT培训资料中的一部分。

SMT工作涉及到一些化学物质和高温操作，因此必须具备安全意识和正确的操作方法。

SMT培训资料SMT培训资料（一）随着科技的不断发展，人们对于SMT（Surface Mount Technology）的需求也越来越高。

SMT是一种电子组装技术，它能够高效地将电子元件组装在电路板上，不仅提高了生产效率，还改善了电子产品的性能。

为了满足市场的需求，很多人选择参加SMT培训，从而提高自己的技术水平。

一、SMT培训的意义1.提高就业竞争力随着电子行业的发展，对于SMT技术的需求也越来越大。

参加SMT培训能够让人们学习到最新的技术和知识，从而提高自己的就业竞争力。

掌握SMT技术，可以在电子行业中寻找到更多的就业机会，提高自己的职业发展。

2.提高工作效率SMT技术的应用可以大大提高生产效率。

SMT组装的速度比传统的插件式组装要快得多，而且能够实现自动化生产，减少人工操作的错误。

参加SMT培训能够让人们学习到如何正确使用SMT设备，提高工作效率，降低生产成本。

3.学习先进的工艺随着科技的不断进步，SMT技术也在不断发展。

参加SMT培训能够让人们了解到最新的SMT工艺和流程，掌握使用先进设备的技能，提高自己的专业水平。

学习先进的工艺，可以使产品在质量和性能上得到更好的提升。

二、SMT培训的内容SMT培训的内容会根据学员的需求和基础知识不同而有所区别，一般包括以下几个方面的内容。

1. SMT基础知识参加SMT培训的学员需要学习SMT的基础知识，包括SMT的定义、发展历程、主要的组成部分等。

了解这些基础知识可以让学员对SMT 技术有一个整体的了解，为后续的学习打下基础。

2. SMT设备操作技能SMT设备是实现SMT技术的重要工具，参加SMT培训的学员需要学习如何正确操作和维护SMT设备。

这包括了设备的组装和拆卸、参数的设定和调整、故障的排除等。

掌握这些操作技能可以帮助学员更好地应对实际生产中的问题。

3. SMT工艺流程SMT的工艺流程包括了电路板的准备、元件的上料、印刷焊膏、组装、热风熔焊等多个步骤。

SMT人员培训资料第一部分:安全生产第二部分:工艺流程第三部分:物料识别第四部分:机器操作第五部份：关键岗位SMT 2010-4-1第一部分:安全生产一、机器运行中禁止身体任何部分或其它物品进入机器内部 二、禁止在运行当中移动机器上安装的物件（如料盘、Feeder ） 三、如遇险情，立刻按下红色圆形“紧急停止键” 四、安全生产图片（参照已做好的图片）MPM 印刷机如误按红色紧急停止按键会切断电源中断生产正常运行时应关好安全门并远离紧急停止按钮紧急情况时按下紧急停止键 EXIT ：正常情况下退出警告：小心底座夹伤手警告：小心刮刀紧急情况时按下紧急停止键F5：开始运行 F6：停止运行 按F5开始运行前，必须先检查FEEDER 是否全部安装到位，安全门是否关好机器运行中如有异常响声或其它紧急情况立即按下红色紧急停止键机器运行中严禁把手伸入钢网下，以免底座升降，或相机移动时撞伤，严禁两人同时操作机器 清洗、更换刮刀时应注意刮刀口锋利，当心伤手及损坏钢网当有人在检查机器时不可开机，严禁两人同时操作机器出现意外 不可在机器运行时取出FEEDER ，以防损坏机器机器运行时不可把手或其它异物伸入机器内，以防发生意外。

需要更换FEEDER 或检查设备必须先按下F6机器停止运行机器运行中不可以把手伸入机器内拾取物料或料盘 机器运行当中不可以取放FEEDER ，以免发生碰撞警告：检查中不可开机 错误方式：运行中不可换取飞达错误方式：运行中不可换取飞达 正确方式：停机后换取飞达停机错误方式：运行中不可进入机器内取料错误方式：运行中不可取出飞达运行中拾取物料或料盘时应先按下STOP 键停机再打开安全门 取放FEEDER 时应先按下红色STOP 键停机再打开安全门机器运行中不可以把手伸入机器内拾取物料或料盘 机器运行中不可以把头部伸入机器安全门以内观看正确方式：打开安全门，按下紧急停止键正确方式：打开安全门，按下紧急停止键错误方式：不可把头手伸入机器内错误方式：不可把头手伸入机器内第二部分：工艺流程一、SMT 定义二、流程图机器运行时应拉起紧急停止按钮，关好安全门,避免身体或其 它异物进入机器内部正确方式：打开安全门，按下紧急停止键特别注意：如仅按下红色方形STOP 键机器仍有可能会动作如需进入机器内部应按下红色圆形紧急停止键打开安全门第三部分：物料识别一、电阻1、电阻的符号：R2、电阻的单位：欧姆：Ω千欧：ＫΩ兆欧：ＭΩ3、单位换算：一兆欧（1ＭΩ）= 一百万欧姆（106Ω）1ＭΩ= 1000ＫΩ= 1000000Ω4、电阻丝印的识别。

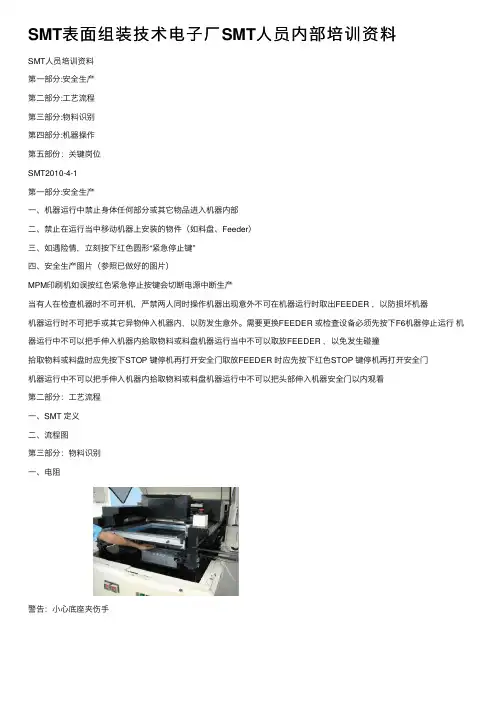

SMT表⾯组装技术电⼦⼚SMT⼈员内部培训资料SMT⼈员培训资料第⼀部分:安全⽣产第⼆部分:⼯艺流程第三部分:物料识别第四部分:机器操作第五部份：关键岗位SMT2010-4-1第⼀部分:安全⽣产⼀、机器运⾏中禁⽌⾝体任何部分或其它物品进⼊机器内部⼆、禁⽌在运⾏当中移动机器上安装的物件（如料盘、Feeder）三、如遇险情，⽴刻按下红⾊圆形“紧急停⽌键”四、安全⽣产图⽚（参照已做好的图⽚）MPM印刷机如误按红⾊紧急停⽌按键会切断电源中断⽣产当有⼈在检查机器时不可开机，严禁两⼈同时操作机器出现意外不可在机器运⾏时取出FEEDER ，以防损坏机器机器运⾏时不可把⼿或其它异物伸⼊机器内，以防发⽣意外。

需要更换FEEDER 或检查设备必须先按下F6机器停⽌运⾏机器运⾏中不可以把⼿伸⼊机器内拾取物料或料盘机器运⾏当中不可以取放FEEDER ，以免发⽣碰撞拾取物料或料盘时应先按下STOP 键停机再打开安全门取放FEEDER 时应先按下红⾊STOP 键停机再打开安全门机器运⾏中不可以把⼿伸⼊机器内拾取物料或料盘机器运⾏中不可以把头部伸⼊机器安全门以内观看第⼆部分：⼯艺流程⼀、SMT 定义⼆、流程图第三部分：物料识别⼀、电阻警告：⼩⼼底座夹伤⼿警告：⼩⼼刮⼑错误⽅式：运⾏中不可进⼊机器内取料错误⽅式：运⾏中不可取出飞达清洗、更换刮⼑时应注意刮⼑⼝锋利，当⼼伤⼿及损坏钢⽹1、电阻的符号：R2、电阻的单位：欧姆：Ω千欧：ＫΩ兆欧：ＭΩ3、单位换算：⼀兆欧（1ＭΩ）=⼀百万欧姆（106Ω）1ＭΩ=1000ＫΩ=1000000Ω4、电阻丝印的识别。

如：第⼀个数字表⽰电阻值⾸位数第⼆个数字表⽰电阻值的第⼆位数第三个数字表⽰第⼆位数后⾯有⼏个“0”举例：表⽰阻值33ＫΩ=33000Ω表⽰阻值330Ω表⽰阻值33Ω⼆、电容1、电容的符号：C2、电容的单位：法拉：F微法：MF（NF）⽪法：PF3、单位换算：⼀法拉（1F）=⼀百万微法（106MF）⼀微法（1MF）=103NF=⼀百万⽪法（106PF）1F=106MF=109NF=1012PF三、电感1、电感的符号：L2、电感的单位：亨：H毫亨：mH微亨：nH3、单位换算：⼀亨（1H）=⼀千毫亨（1000mH）⼀毫亨（1mH）=⼀千微亨（1000nH）1H=1000mH=1000000nH四、⼆极管1、⼆极管⽤字母“D”表⽰，有正负极性五、三极管六、球引脚芯⽚元件BGA（有⽅向，标记点与PCB对应）七、⼤芯⽚元件QFP（有⽅向，标记点与PCB对应）⼋、内存ICSOP（有⽅向，标记点与PCB对应）九、烧录ICSOP（有⽅向，标记点与PCB对应）物料的包装⽅式：料盘标签认识：⼗、红胶：起粘连固化作⽤2-12℃保存，使⽤前需室温下解冻4⼩时⼗⼀、锡膏1、有铅锡膏：锡铅混合物，主要成份是合⾦焊料粉，约占锡膏重量的85﹪-90﹪。

SMT人员培训资料第一部分:安全生产第二部分:工艺流程第三部分:物料识别第四部分:机器操作第五部份：关键岗位SMT2010-4-1第一部分:安全生产一、机器运行中禁止身体任何部分或其它物品进入机器内部二、禁止在运行当中移动机器上安装的物件（如料盘、Feeder）三、如遇险情，立刻按下红色圆形“紧急停止键”四、安全生产图片（参照已做好的图片）MPM印刷机如误按红色紧急停止按键会切断电源中断生产当有人在检查机器时不可开机，严禁两人同时操作机器出现意外不可在机器运行时取出FEEDER ，以防损坏机器机器运行时不可把手或其它异物伸入机器内，以防发生意外。

需要更换FEEDER 或检查设备必须先按下F6机器停止运行 机器运行中不可以把手伸入机器内拾取物料或料盘机器运行当中不可以取放FEEDER ，以免发生碰撞拾取物料或料盘时应先按下STOP 键停机再打开安全门取放FEEDER 时应先按下红色STOP 键停机再打开安全门机器运行中不可以把手伸入机器内拾取物料或料盘机器运行中不可以把头部伸入机器安全门以内观看第二部分：工艺流程一、SMT 定义二、流程图第三部分：物料识别一、电阻警告：小心底座夹伤手警告：小心刮刀错误方式：运行中不可进入机器内取料错误方式：运行中不可取出飞达清洗、更换刮刀时应注意刮刀口锋利，当心伤手及损坏钢网1、电阻的符号：R2、电阻的单位：欧姆：Ω千欧：ＫΩ兆欧：ＭΩ3、单位换算：一兆欧（1ＭΩ）=一百万欧姆（106Ω）1ＭΩ=1000ＫΩ=1000000Ω4、电阻丝印的识别。

如：第一个数字表示电阻值首位数第二个数字表示电阻值的第二位数第三个数字表示第二位数后面有几个“0”举例：表示阻值33ＫΩ=33000Ω表示阻值330Ω表示阻值33Ω二、电容1、电容的符号：C2、电容的单位：法拉：F微法：MF（NF）皮法：PF3、单位换算：一法拉（1F）=一百万微法（106MF）一微法（1MF）=103NF=一百万皮法（106PF）1F=106MF=109NF=1012PF三、电感1、电感的符号：L2、电感的单位：亨：H毫亨：mH微亨：nH3、单位换算：一亨（1H）=一千毫亨（1000mH）一毫亨（1mH）=一千微亨（1000nH）1H=1000mH=1000000nH四、二极管1、二极管用字母“D”表示，有正负极性五、三极管六、球引脚芯片元件BGA（有方向，标记点与PCB对应）七、大芯片元件QFP（有方向，标记点与PCB对应）八、内存ICSOP（有方向，标记点与PCB对应）九、烧录ICSOP（有方向，标记点与PCB对应）物料的包装方式：料盘标签认识：十、红胶：起粘连固化作用2-12℃保存，使用前需室温下解冻4小时十一、锡膏1、有铅锡膏：锡铅混合物，主要成份是合金焊料粉，约占锡膏重量的85﹪-90﹪。

smt员工的培训计划一、前言SMT（Surface Mount Technology）是一种电子元件表面贴装技术，其应用范围非常广泛，包括电子制造业、通讯设备、汽车电子等领域。

在现代工业中，SMT技术已成为电子制造的主流工艺之一。

为了适应SMT技术的发展，提升员工水平，我公司特制定了SMT员工培训计划，希望通过此计划提升员工的专业技能和素质水平。

二、培训目标1. 提升员工对SMT技术的理论和实践知识；2. 增强员工的品质意识和团队协作能力；3. 提高员工的应变能力和处理复杂工艺的能力。

三、培训内容1. SMT技术理论知识培训（1）SMT技术概述（2）SMT设备和工艺流程（3）SMT工艺中常见问题及解决方法2. SMT设备操作培训（1）SMT设备基本结构及操作要领（2）SMT设备故障排除及维护3. SMT质量控制培训（1）SMT质量管理概念及原则（2）SMT质量控制方法和技巧4. SMT实践操作培训（1）SMT设备调试和调整（2）SMT工艺生产过程模拟操作5. SMT技术创新培训（1）SMT新技术及趋势（2）对SMT技术进行创新和改进的方法6. SMT团队协作培训（1）团队协作精神培养（2）团队协作和配合技巧7. SMT职业素养培训（1）职业道德和工作态度（2）职业技能提升和职业规划四、培训方式1. 教学法：理论课程采用讲授、讨论和案例分析等方式，实践操作课程采用模拟操作和实际操作相结合的方式。

2. 培训地点：公司内部SMT生产线设备操作区域和培训教室。

3. 培训时间：根据员工实际工作安排，采用分阶段培训的方式，每次培训时间不少于2天。

五、培训具体安排1. 培训准备：确定培训计划、制定培训大纲、准备培训教材和设备。

2. 培训启动仪式：公司领导对培训计划进行宣传和说明，激发员工学习热情。

3. 培训阶段一：SMT技术理论知识和操作基础培训，包括SMT技术概述、设备操作基础知识和常见故障处理方法。

4. 培训阶段二：SMT质量控制和实践操作培训，包括SMT质量管理概念和原则、生产过程模拟操作练习。

电子厂SMT人员内部培训资料1. 背景介绍在电子制造领域，表面贴装技术（Surface Mount Technology，SMT）是一项重要的工艺，用于将电子元件焊接到印刷电路板（Printed Circuit Board，PCB）上。

为了提高SMT人员的技能水平和工作效率，电子厂需要进行内部培训，本文档旨在提供电子厂SMT人员的内部培训资料。

2. SMT基础知识2.1 SMT工艺流程SMT工艺流程包括PCB贴装前的准备工作以及贴装和焊接过程。

主要步骤包括： * PCB准备：清洁PCB表面，涂覆焊膏。

* 贴装：将电子元件粘贴到PCB上。

* 焊接：通过热风、红外线或波峰焊等方法使电子元件焊接到PCB上。

* 焊接检测：对焊接质量进行检测和修复。

2.2 SMT设备和工具在SMT工艺中，使用以下设备和工具进行贴装和焊接： * PCB打码机：用于在PCB上打印标识码。

* 自动贴片机：用于自动将电子元件粘贴到PCB上。

* 焊接设备：包括热风炉、红外线炉和波峰焊机。

* 焊接工具：包括焊锡、烙铁、吸锡器等。

3. SMT操作技术3.1 PCB贴装前的准备工作在进行SMT贴装前，需要进行以下准备工作：* 检查PCB：确保PCB的尺寸、标识码和焊盘没有缺陷。

* 清洁PCB表面：使用丙酮或异丙醇擦拭PCB表面，去除油污。

* 涂覆焊膏：使用涂覆机为PCB涂覆一层合适的焊膏。

3.2 自动贴片机操作技巧自动贴片机是实现SMT自动化的关键设备，以下是操作技巧： * 导入元件数据：根据PCB设计文件导入元件的尺寸和位置信息。

* 调整贴片机参数：根据元件尺寸和PCB布局，调整贴片机的贴附力、速度等参数。

* 检查贴附结果：手动检查贴片机的贴附结果，确保元件正确粘贴到PCB 上。

3.3 焊接操作技巧焊接是将电子元件与PCB焊接在一起的关键步骤，以下是操作技巧： * 使用热风炉：调整热风炉的温度和风速，使焊膏熔化并使元件焊接到PCB上。

SMT表面组装技术SMT培训资料SMT培训手册上册SMT基础知识目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识第一章SMT简介SMT是Surfacemounttechnology的简写，意为表面贴装技术。

亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。

SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。

那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。

2.可靠性高、抗振能力强。

焊点缺陷率低。

3.高频特性好。

减少了电磁和射频干扰。

4.易于实现自动化，提高生产效率。

5.降低成本达30%~50%。

节省材料、能源、设备、人力、时间等。

1.电子产品的高性能及更高装联精度要求。

2.电子科技革命势在必行，追逐国际潮流。

SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。

由于其涉及多学科领域，使其在发展初其较为缓慢，随着各学科领域的协调发展，SMT 在90年代得到讯速发展和普及，预计在21世纪SMT将成为电子装联技术的主流。

下面是SMT相关学科技术。

•电子元件、集成电路的设计制造技术•电子产品的电路设计技术•电路板的制造技术•自动贴装设备的设计制造技术•电路装配制造工艺技术•装配制造中使用的辅助材料的开发生产技术第二章SMT工艺介绍SMT工艺名词术语1、表面贴装组件（SMA）（surfacemountassemblys）采用表面贴装技术完成装联的印制板组装件。

2、回流焊（reflowsoldering）通过熔化预先分配到PCB焊盘上的焊膏，实现表面贴装元器件与PCB焊盘的连接。
