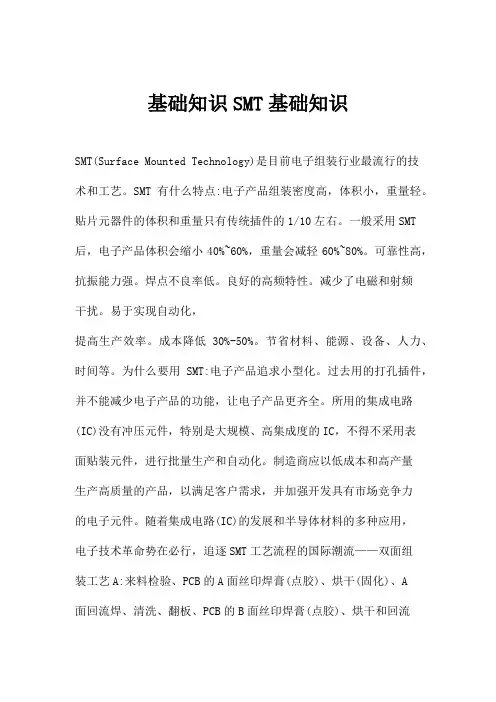

基础知识SMT基础知识SMT(Surface Mounted Technology)是目前电子组装行业最流行的技术和工艺。
SMT有什么特点:电子产品组装密度高,体积小,重量轻。
贴片元器件的体积和重量只有传统插件的1/10左右。
一般采用SMT 后,电子产品体积会缩小40%~60%,重量会减轻60%~80%。
可靠性高,抗振能力强。
焊点不良率低。
良好的高频特性。
减少了电磁和射频干扰。
易于实现自动化,提高生产效率。
成本降低30%-50%。
节省材料、能源、设备、人力、时间等。
为什么要用SMT:电子产品追求小型化。
过去用的打孔插件,并不能减少电子产品的功能,让电子产品更齐全。
所用的集成电路(IC)没有冲压元件,特别是大规模、高集成度的IC,不得不采用表面贴装元件,进行批量生产和自动化。
制造商应以低成本和高产量生产高质量的产品,以满足客户需求,并加强开发具有市场竞争力的电子元件。
随着集成电路(IC)的发展和半导体材料的多种应用,电子技术革命势在必行,追逐SMT工艺流程的国际潮流——双面组装工艺A:来料检验、PCB的A面丝印焊膏(点胶)、烘干(固化)、A面回流焊、清洗、翻板、PCB的B面丝印焊膏(点胶)、烘干和回流焊(B:来料检验、PCB的A面丝印焊膏(点胶)、烘烤(固化适用于PCB板A面回流焊和B面波峰焊。
在组装在PCB B侧的SMD 中,当只有SOT或SOIC(28)引脚在下方时,应采用这种工艺。
助焊剂产品的基本知识。
表面贴装用助焊剂的要求:残留在基板上的助焊剂残渣具有一定的化学活性,热稳定性好,润湿性好,能促进焊料的膨胀,对基板无腐蚀性,可清洗性好的氯含量在0.2%(W/W)以下。
二。
通量的作用。
焊接过程:预热/开始熔化焊料/形成焊料合金/形成焊点/固化焊料。
作用:辅助传热/去除氧化物/减少表面力/防止再氧化。
描述:溶剂蒸发/被加热,助焊剂覆盖基板和焊料。
表面,使传热均匀/释放活化剂与基板表面的离子氧化物反应,去除氧化膜/使熔融焊料的表面力变小,润湿良好/覆盖高温焊料表面,控制氧化提高焊点质量。

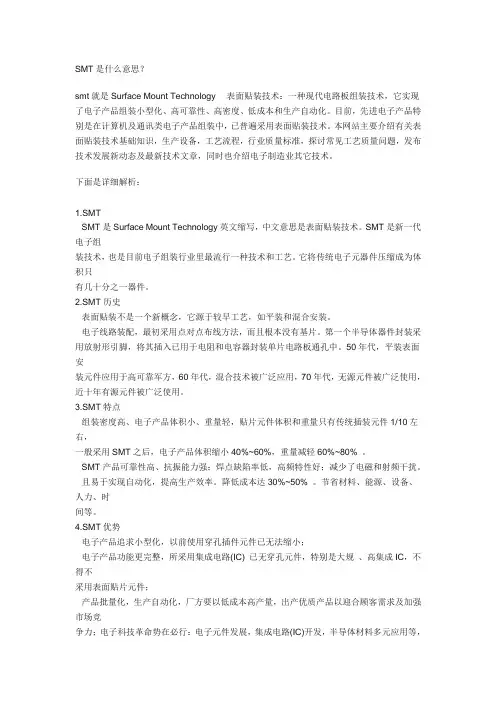

SMT是什么意思?smt就是Surface Mount Technology 表面贴装技术:一种现代的电路板组装技术,它实现了电子产品组装的小型化、高可靠性、高密度、低成本和生产自动化。
目前,先进的电子产品特别是在计算机及通讯类电子产品组装中,已普遍采用表面贴装技术。
本网站主要介绍有关表面贴装技术的基础知识,生产设备,工艺流程,行业质量标准,探讨常见工艺质量问题,发布技术发展新动态及最新的技术文章,同时也介绍电子制造业的其它技术。
下面是详细解析:1.SMTﻫSMT是Surface Mount Technology的英文缩写,中文意思是表面贴装技术。
SMT是新一代电子组ﻫ装技术,也是目前电子组装行业里最流行的一种技术和工艺。
它将传统的电子元器件压缩成为体积只ﻫ有几十分之一的器件。
ﻫ2.SMT历史ﻫ表面贴装不是一个新的概念,它源于较早的工艺,如平装和混合安装。
电子线路的装配,最初采用点对点的布线方法,而且根本没有基片。
第一个半导体器件的封装采ﻫ用放射形的引脚,将其插入已用于电阻和电容器封装的单片电路板的通孔中。
50年代,平装的表面安ﻫ装元件应用于高可靠的军方,60年代,混合技术被广泛的应用,70年代,无源元件被广泛使用,近十年有源元件被广泛使用。
ﻫ3.SMT特点ﻫ组装密度高、电子产品体积小、重量轻,贴片元件的体积和重量只有传统插装元件的1/10左右,一般采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80%。
SMT产品可靠性高、抗振能力强;焊点缺陷率低,高频特性好;减少了电磁和射频干扰。
ﻫ且易于实现自动化,提高生产效率。
降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
ﻫ4.SMT优势ﻫ电子产品追求小型化,以前使用的穿孔插件元件已无法缩小;ﻫ电子产品功能更完整,所采用的集成电路(IC)已无穿孔元件,特别是大规、高集成I C,不得不ﻫ采用表面贴片元件;产品批量化,生产自动化,厂方要以低成本高产量,出产优质产品以迎合顾客需求及加强市场竞争力;电子科技革命势在必行:电子元件的发展,集成电路(IC)的开发,半导体材料的多元应用等,都使追逐国际潮流的SMT工艺尽显优势。
电子行业1: 电子组装技术概述电子组装技术是电子制造过程中的关键环节,它涉及到将电子元器件组装到电路板上,形成可工作的电子设备。
随着电子行业的发展,电子组装技术也在不断创新和完善。
本文将介绍电子组装技术的基本概念、常用方法以及未来发展趋势。
一、电子组装技术的基本概念1.1 表面贴装技术(SMT)表面贴装技术是电子组装技术中最常用的方法之一。
它通过在电路板上直接焊接表面贴装元件(SMD)来完成组装。
相比传统的插件式元件,表面贴装元件的体积更小、重量更轻,可以实现高密度组装。
1.2 焊接技术电子组装中的焊接技术主要包括波峰焊接和回流焊接。
波峰焊接是将电路板浸泡在熔融的焊料中,通过波浪形的机械波峰将电子元件焊接到电路板上。
而回流焊接是使用热风或红外线加热电路板,使焊料熔化并完成焊接。
二、电子组装技术的常用方法2.1 自动化组装随着电子行业的发展,自动化组装技术得到了广泛应用。
自动化组装通过使用机器人和自动设备来提高组装效率和精度,减少人工操作的错误。
它可以实现大规模的生产,提高生产能力和产品质量。
2.2 焊接工艺控制焊接工艺控制是电子组装过程中非常关键的一环。
它包括焊接温度的控制、焊接时间的控制以及焊接环境的控制等。
合理的焊接工艺控制可以确保焊接的质量,提高组装成功率。
2.3 质量检测电子组装完成后,需要进行质量检测。
常用的质量检测方法包括目视检测、显微镜检测、X-ray检测等。
目视检测和显微镜检测主要用于检测焊点和元件的连接是否正确;X-ray检测则可以检测焊点和电路板内部的隐蔽缺陷。
三、电子组装技术的未来发展趋势3.1 微型化随着科技的不断进步,电子设备的尺寸越来越小,对电子组装技术提出了更高的要求。
未来的电子组装技术将更加注重微型化,实现更高的集成度和更小的尺寸。
3.2 智能化随着人工智能技术的发展,电子组装技术也将朝着智能化方向发展。
智能化的电子组装技术可以实现自动化控制以及在组装过程中自动纠正错误,提高生产效率和产品质量。
SMT表面组装技术SMT工艺技术SMT工艺技术(一)SMT——表面贴装技术(SurfaceMountTechnology)SMC——表面安装元件(SurfaceMountponet)SMD——表面安装器件(SurfaceMountDevice)SMB——表面安装印刷电路板(SurfaceMountPrintedCircuitBoard)THT——通孔插装技术MSI——中规模集成电路LSI——大规模集成电路SMT的优点:1.元器件安装密度高,电子产品体积小,重量轻。
2.可靠性高,抗振能力强。
3.高频特性好。
4.易于实现自动化,提高生产效率。
5.可以降低成本。
SMT的八大技术问题:管理工程,测试,材料,设备,工艺方法,图形设计,基板,元器件。
一.锡膏要具备的条件焊膏是由合金焊料粉、糊状焊剂和一些添加剂混合成而成的具有一定粘性和良好触变性特性的膏状体。
它是一种均相的、稳定的混合物。
在常温下焊膏可将电子元器件初粘在既定位置,当焊膏被加热到一定温度时,随着溶剂和部分添加剂的挥发、合金粉的熔化,焊膏再流使被焊元器件与焊盘互联在一起经冷却形成永久连接的焊点。
对焊膏要求能采用多种方式涂布,特别要具有良好的印刷性能和再流焊特性,并且在贮存时要具有稳定性。
1.焊膏应用前需具备以下特性:1)。
具有较长的贮存寿命,在2~5度下保存3~6个月,贮存时不会发生化学变化,也不会出现焊料粉和焊剂分离的现象,并保持其粘度和粘接性不变。
2)。
吸湿性小、低毒、无臭、无腐蚀性。
2.涂布时以及再流焊预热过程中具有的特性。
1)。
要具有良好的印刷性和滴涂性,脱膜性良好,能连续顺利的进行涂布,不会堵塞丝网或漏板的孔眼及注射用的管嘴,也不会溢出不必要锡膏。
2)。
有较长的工作寿命运,在印刷或滴涂后通常要求在常温下能放置12-24小时,其性能保持不变。
3)。
在再流焊预热过程中,焊膏应保持原来的形状和大小,不产生塌落。
塌落是指一定体积的焊膏印刷或滴涂于PCB后,由于重力和表面张力的作用及温度升高或停放时间过长而引起的高度降低,底面积超出规定边界的现象,塌落的程度称为塌落度。
SMT表面组装技术介绍SMT实用工艺目录第一章SMT概述41.1SMT概述41.2 SMT相关技术5一、元器件5二、窄间距技术(FPT)是SMT发展的必然趋势5三、无铅焊接技术5四、SMT主要设备发展情况61.3常用基本术语7第二章SMT工艺概述72.1 SMT工艺分类7一、按焊接方式,可分为再流焊和波峰焊两种类型7二、按组装方式,可分为全表面组装、单面混装、双面混装三种方式(见表2-1)82.2施加焊膏工艺8一、工艺目的8二、施加焊膏的要求9三、施加焊膏的方法92.3施加贴片胶工艺9一、工艺目的9二、表面组装工艺对贴片胶的要求及选择方法9三、施加贴片胶的方法和各种方法的适用范围112.4贴装元器件11一、定义11二、贴装元器件的工艺要求112.5再流焊11一、定义11二、再流焊原理12第三章波峰焊接工艺143.1波峰焊原理143.2波峰焊工艺对元器件和印制板的基本要求153.3波峰焊工艺材料163.4波峰焊工艺流程173.5波峰焊的主要工艺参数及对工艺参数的调整173.6波峰焊接质量要求19第四章表面组装元器件(SMC/SMD)概述194.1表面组装元器件基本要求194.2表面组装元件(SMC)的外形封装、尺寸主要参数及包装方式(见表4-1)214.3表面组装器件(SMD)的外表封装、引脚参数及包装方式(见表4-2)224.4表面组装元器件的焊端结构224.5表面组装电阻、电容型号和规格的表示方法;234.6表面组装元器件(SMC/SMD)的包装类型244.7表面组装元器件使人用注意事项25第五章表面组装工艺材料介绍――焊膏255.1焊膏的分类、组成255.2焊膏的选择依据及管理使用275.3焊膏的发展动态285.4无铅焊料简介28第六章SMT生产线及其主要设备306.1 SMT生产线306.2 SMT生产线主要设备31第七章SMT印制电路板设计技术337.1 PCB设计包含的内容:337.2如何对SMT电子产品进行PCB设计33第八章SMT印制电路板的设计要求368.1几种常用元器件的焊盘设计368.2焊盘与印制导线连接,导通孔.测试点.阻焊和丝网的设置418.3元器件布局设置438.4基准标志46第九章SMT工艺(可生产性)设计----贴装机对PCB设计的要求489.1可实现机器自动贴装的元器件尺寸和种类489.2 PCB外形和尺寸499.3 PCB允许翘曲尺寸499.4 PCB定位方式49第十章SMT不锈钢激光模板制作、外协程序及制作要求5010.1向模板加工厂发送技术文件5010.2模板制作外协程序及制作要求51第十一章SMT贴装机离线编程5511.1 PCB程序数据编辑5611.2自动编程优化编辑5711.3在贴装机上对优化好的产品程序进行编辑5711.4校对并备份贴片程序58第十二章后附(手工焊)修板及返修工艺介绍5812.1后附(手工焊)、修板及返修工艺目的5812.2后附(手工焊)、修板及返修工艺要求5812.3后附(手工焊)、修板及返修技术要求5912.4后附(手工焊)、修板及返修方法59第十三章BGA返修工艺6113.1 BGA返修系统的原理6113.2 BGA的返修步骤6113.3 BGA植球工艺介绍63第十四章表面组装检验(测)工艺6414.1表面组装检验(测)工艺介绍6414.2组装前检验(来料检验)6514.3工序检验6714.4表面组装板检验7114.5 AOl检测与X光检测简介74第十五章SMT回流焊接质量分析7715.1 PCB焊盘设计7715.2焊膏质量及焊膏的正确使用7915.4贴装元器件 .8015.5回流焊温度曲线8015.6回流焊设备的质量81第十六章波峰焊接质量分析8116.1设备要求8216.2材料要求8216.3印制电路板8416.4元器件8416.5工艺8416.6设备维护85第十七章中小型SMT生产线设备选型8617.1中小型SMT生产线设备选型依据8717.2中小型SMT生产线设备选型步骤8817.3 SMT生产线设备选型注意事项93 附录SMT 在焊接中不良故障96一.再流焊的工艺特点97二.影响再流焊质量的原因分析99三、SMT再流焊接中常见的焊接缺陷分析与预防对策103SMT实用工艺基础第一章SMT概述SMT(表面组装技术)是新一代电子组装技术。

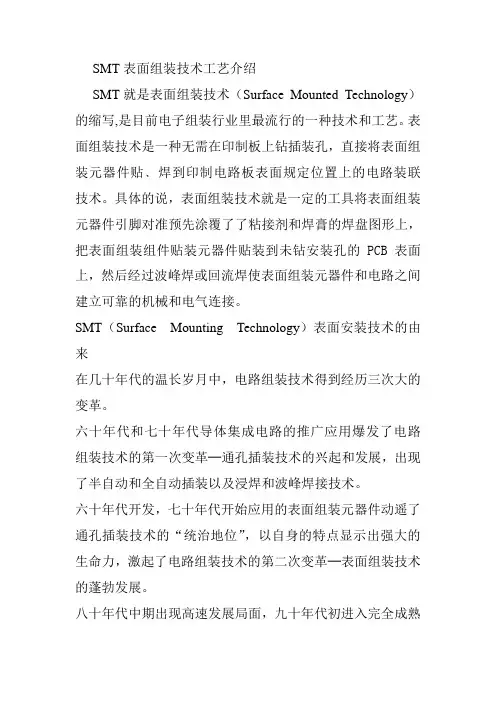

SMT表面组装技术工艺介绍SMT就是表面组装技术(Surface Mounted Technology)的缩写,是目前电子组装行业里最流行的一种技术和工艺。
表面组装技术是一种无需在印制板上钻插装孔,直接将表面组装元器件贴﹑焊到印制电路板表面规定位置上的电路装联技术。
具体的说,表面组装技术就是一定的工具将表面组装元器件引脚对准预先涂覆了了粘接剂和焊膏的焊盘图形上,把表面组装组件贴装元器件贴装到未钻安装孔的PCB表面上,然后经过波峰焊或回流焊使表面组装元器件和电路之间建立可靠的机械和电气连接。
SMT(Surface Mounting Technology)表面安装技术的由来在几十年代的温长岁月中,电路组装技术得到经历三次大的变革。
六十年代和七十年代导体集成电路的推广应用爆发了电路组装技术的第一次变革─通孔插装技术的兴起和发展,出现了半自动和全自动插装以及浸焊和波峰焊接技术。
六十年代开发,七十年代开始应用的表面组装元器件动遥了通孔插装技术的“统治地位”,以自身的特点显示出强大的生命力,激起了电路组装技术的第二次变革─表面组装技术的蓬勃发展。
八十年代中期出现高速发展局面,九十年代初进入完全成熟阶段,现已成为电路组装技术主流,九十年代初兴起的第三次变革,使电路组装技术进入微组装技术的新时代。
一、SMT的特点:1.组装密度高、电子产品体积小、重量轻,贴片元件的体积和重量只有传统插装元件的1/10左右,一般采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80%。
2.可靠性高、抗振能力强。
焊点缺陷率低。
3.高频特性好。
减少了电磁和射频干扰。
4.易于实现自动化,提高生产效率。
5.降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
二、为什么要用表面贴装技术(SMT)?1.电子产品追求小型化,以前使用的穿孔插件元件已无法缩小。
2.电子产品功能更完整,所采用的集成电路(IC)已无穿孔元件,特别是大规模、高集成IC,不得不采用表面贴片元件。
SMT是什么意思?smt就是Surface Mount Technology 表面贴装技术:一种现代电路板组装技术,它实现了电子产品组装小型化、高可靠性、高密度、低成本和生产自动化。
目前,先进电子产品特别是在计算机及通讯类电子产品组装中,已普遍采用表面贴装技术。
本网站主要介绍有关表面贴装技术基础知识,生产设备,工艺流程,行业质量标准,探讨常见工艺质量问题,发布技术发展新动态及最新技术文章,同时也介绍电子制造业其它技术。
下面是详细解析:1.SMTSMT是Surface Mount Technology英文缩写,中文意思是表面贴装技术。
SMT是新一代电子组装技术,也是目前电子组装行业里最流行一种技术和工艺。
它将传统电子元器件压缩成为体积只有几十分之一器件。
2.SMT历史表面贴装不是一个新概念,它源于较早工艺,如平装和混合安装。
电子线路装配,最初采用点对点布线方法,而且根本没有基片。
第一个半导体器件封装采用放射形引脚,将其插入已用于电阻和电容器封装单片电路板通孔中。
50年代,平装表面安装元件应用于高可靠军方,60年代,混合技术被广泛应用,70年代,无源元件被广泛使用,近十年有源元件被广泛使用。
3.SMT特点组装密度高、电子产品体积小、重量轻,贴片元件体积和重量只有传统插装元件1/10左右,一般采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80% 。
SMT产品可靠性高、抗振能力强;焊点缺陷率低,高频特性好;减少了电磁和射频干扰。
且易于实现自动化,提高生产效率。
降低成本达30%~50% 。
节省材料、能源、设备、人力、时间等。
4.SMT优势电子产品追求小型化,以前使用穿孔插件元件已无法缩小;电子产品功能更完整,所采用集成电路(IC) 已无穿孔元件,特别是大规、高集成IC,不得不采用表面贴片元件;产品批量化,生产自动化,厂方要以低成本高产量,出产优质产品以迎合顾客需求及加强市场竞争力;电子科技革命势在必行:电子元件发展,集成电路(IC)开发,半导体材料多元应用等,都使追逐国际潮流SMT工艺尽显优势。
