汽轮机控制油油路流程

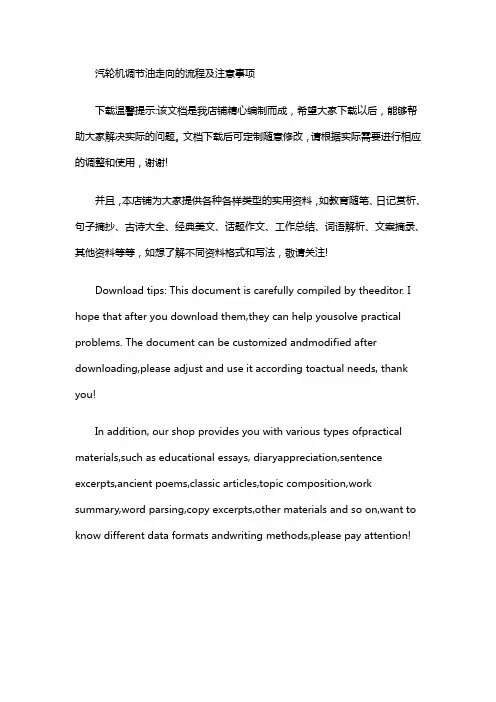

汽轮机调节油走向的流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽轮机调节油是保证汽轮机正常运行的重要部分，主要负责调节汽轮机转子的温度和转速，以保证汽轮机的稳定运行。

汽轮机润滑油系统工作流程1. 汽轮机润滑油系统的重要性在汽轮机中，润滑油系统的工作流程起着至关重要的作用。

它确保了汽轮机的正常运行和长期使用，有效减少了摩擦和磨损，提高了机器的效率和寿命。

在本文中，我将深入探讨汽轮机润滑油系统的工作流程，以及其对机器性能的影响。

2. 汽轮机润滑油系统的工作原理汽轮机润滑油系统主要由油箱、油泵、滤清器、冷却器、润滑油分配器等组成。

当汽轮机启动时，润滑油从油箱中抽取出来，通过油泵进行增压，并通过滤清器去除杂质。

随后，油液被送往润滑油分配器，根据需要分配到涡轮轴承、齿轮箱和发动机的各个润滑点。

通过冷却器将过热的油液冷却后重新循环使用。

3. 汽轮机润滑油系统的工作流程在汽轮机运行期间，润滑油系统的工作流程如下所示：（1）启动和预热阶段：在汽轮机启动之前，润滑油系统需要进行预热。

此时，油泵将润滑油抽取到发动机的各个润滑点，确保机器在运行前已经建立了润滑膜，以降低启动时的摩擦和磨损。

（2）运行阶段：当汽轮机启动后，油泵会提供足够的润滑油流量和压力，保持机器各个润滑点的润滑状态。

通过润滑油分配器将油液精确地送至各个部位，形成一层油膜，减少金属之间的直接接触。

（3）冷却循环：在汽轮机运行期间，润滑油会吸收热量。

为了防止油液温度过高导致润滑性能下降和油品老化，冷却器会将过热的油液冷却后重新循环使用。

这可以维持润滑油的性能和稳定性。

（4）过滤和清洁：润滑油系统中的滤清器承担着去除油中杂质的任务。

这些杂质包括金属屑、颗粒物和水分，它们会导致润滑油的浑浊和密封部件的磨损。

滤清器的作用是将这些杂质过滤掉，保持油液的清洁和流畅。

4. 汽轮机润滑油系统的重要性和影响（1）保护机器：汽轮机润滑油系统的工作流程可以有效地降低机器的摩擦和磨损。

通过形成一层油膜，减少金属之间的直接接触，可以延长机器的使用寿命，并提高运行效率。

（2）降低能源消耗：良好的润滑油系统工作流程可以减少能源的消耗。

通过减少摩擦损失，可以降低机器的能量损耗，并提高汽轮机的工作效率。

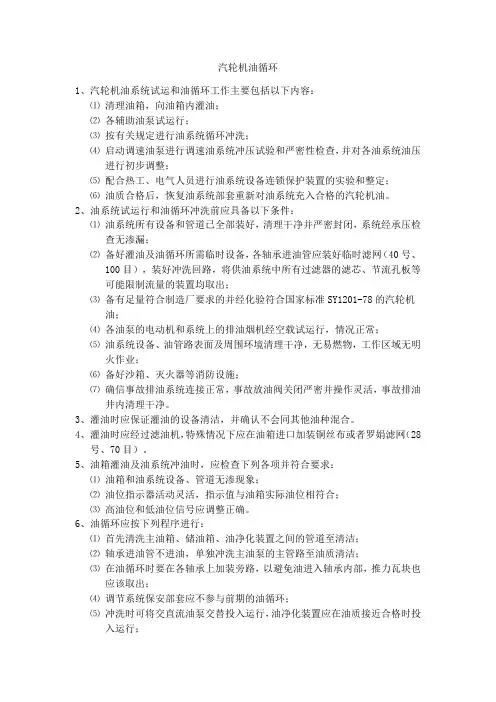

汽轮机油循环1、汽轮机油系统试运和油循环工作主要包括以下内容：⑴清理油箱，向油箱内灌油；⑵各辅助油泵试运行；⑶按有关规定进行油系统循环冲洗；⑷启动调速油泵进行调速油系统冲压试验和严密性检查，并对各油系统油压进行初步调整；⑸配合热工、电气人员进行油系统设备连锁保护装置的实验和整定；⑹油质合格后，恢复油系统部套重新对油系统充入合格的汽轮机油。

2、油系统试运行和油循环冲洗前应具备以下条件：⑴油系统所有设备和管道已全部装好，清理干净并严密封闭，系统经承压检查无渗漏；⑵备好灌油及油循环所需临时设备，各轴承进油管应装好临时滤网（40号、100目），装好冲洗回路，将供油系统中所有过滤器的滤芯、节流孔板等可能限制流量的装置均取出；⑶备有足量符合制造厂要求的并经化验符合国家标准SY1201-78的汽轮机油；⑷各油泵的电动机和系统上的排油烟机经空载试运行，情况正常；⑸油系统设备、油管路表面及周围环境清理干净，无易燃物，工作区域无明火作业；⑹备好沙箱、灭火器等消防设施；⑺确信事故排油系统连接正常，事故放油阀关闭严密并操作灵活，事故排油井内清理干净。

3、灌油时应保证灌油的设备清洁，并确认不会同其他油种混合。

4、灌油时应经过滤油机，特殊情况下应在油箱进口加装铜丝布或者罗娟滤网（28号、70目）。

5、油箱灌油及油系统冲油时，应检查下列各项并符合要求：⑴油箱和油系统设备、管道无渗现象；⑵油位指示器活动灵活，指示值与油箱实际油位相符合；⑶高油位和低油位信号应调整正确。

6、油循环应按下列程序进行：⑴首先清洗主油箱、储油箱、油净化装置之间的管道至清洁；⑵轴承进油管不进油，单独冲洗主油泵的主管路至油质清洁；⑶在油循环时要在各轴承上加装旁路，以避免油进入轴承内部，推力瓦块也应该取出；⑷调节系统保安部套应不参与前期的油循环；⑸冲洗时可将交直流油泵交替投入运行，油净化装置应在油质接近合格时投入运行；⑹当油质经外观检查基本无杂质时，可以讲调节系统保安部套投入运行并采取措施不让赃物留在部套内；⑺放掉冲洗油，清洗油箱、滤网及各轴承内部，然后灌入合格的汽轮机油；⑻将全部油系统恢复至正常运行状态，调节保安部套也投入运行，在各轴承进油管上加装不小于40号（100目）的临时滤网，进行油循环，冷油器应经常切换运行，在循环过程中应定时将临时滤网拿出来清洗，以避免杂质太多滤网前后压差增大冲破滤网；⑼有循环结束时应取下临时滤网，恢复各节流孔板。

汽轮机油循环1、汽轮机油系统试运和油循环工作主要包括以下内容：⑴清理油箱，向油箱内灌油；⑵各辅助油泵试运行；⑶按有关规定进行油系统循环冲洗；⑷启动调速油泵进行调速油系统冲压试验和严密性检查，并对各油系统油压进行初步调整；⑸配合热工、电气人员进行油系统设备连锁保护装置的实验和整定；⑹油质合格后，恢复油系统部套重新对油系统充入合格的汽轮机油。

2、油系统试运行和油循环冲洗前应具备以下条件：⑴油系统所有设备和管道已全部装好，清理干净并严密封闭，系统经承压检查无渗漏；⑵备好灌油及油循环所需临时设备，各轴承进油管应装好临时滤网（40号、100目），装好冲洗回路，将供油系统中所有过滤器的滤芯、节流孔板等可能限制流量的装置均取出；⑶备有足量符合制造厂要求的并经化验符合国家标准SY1201-78的汽轮机油；⑷各油泵的电动机和系统上的排油烟机经空载试运行，情况正常；⑸油系统设备、油管路表面及周围环境清理干净，无易燃物，工作区域无明火作业；⑹备好沙箱、灭火器等消防设施；⑺确信事故排油系统连接正常，事故放油阀关闭严密并操作灵活，事故排油井内清理干净。

3、灌油时应保证灌油的设备清洁，并确认不会同其他油种混合。

4、灌油时应经过滤油机，特殊情况下应在油箱进口加装铜丝布或者罗娟滤网（28号、70目）。

5、油箱灌油及油系统冲油时，应检查下列各项并符合要求：⑴油箱和油系统设备、管道无渗现象；⑵油位指示器活动灵活，指示值与油箱实际油位相符合；⑶高油位和低油位信号应调整正确。

6、油循环应按下列程序进行：⑴首先清洗主油箱、储油箱、油净化装置之间的管道至清洁；⑵轴承进油管不进油，单独冲洗主油泵的主管路至油质清洁；⑶在油循环时要在各轴承上加装旁路，以避免油进入轴承内部，推力瓦块也应该取出；⑷调节系统保安部套应不参与前期的油循环；⑸冲洗时可将交直流油泵交替投入运行，油净化装置应在油质接近合格时投入运行；⑹当油质经外观检查基本无杂质时，可以讲调节系统保安部套投入运行并采取措施不让赃物留在部套内；⑺放掉冲洗油，清洗油箱、滤网及各轴承内部，然后灌入合格的汽轮机油；⑻将全部油系统恢复至正常运行状态，调节保安部套也投入运行，在各轴承进油管上加装不小于40号（100目）的临时滤网，进行油循环，冷油器应经常切换运行，在循环过程中应定时将临时滤网拿出来清洗，以避免杂质太多滤网前后压差增大冲破滤网；⑼有循环结束时应取下临时滤网，恢复各节流孔板。

1 、典型油系统介绍汽机的油系统按功能可以分为：调节油部分，保安油部分，润滑油部分。

汽轮机的油系统是一套分厂完整的液压油系统，其组成：储油装置-油箱，动力单元-油泵，输送装置-管道，冷却单元-冷油器，净化单元-过滤器，控制单元-电调装置，执行单元-油动机。

下面以电调式汽轮机油系统为例分别来介绍：（1）调节油系统电调型汽轮机通过电子调节器(即DEH)输出电信号，经过电液转换装置，改变成液压信号，控制油动机动作。

目前国内小型汽轮机用的电液转换器主要有三种分别是：VOITH,CPC,DDV(MOOG)。

作用是将接收到的电信号转换成相应的液压信号。

动力油(EH油)从注油泵出其中一路进入电液转换器，经过电液转换器变压后，成为调节油，进入错油门底部，控制错油门阀芯移动，改变动力油进入油动机活塞的油路，进而改变油动机活塞的位置。

油动机能够在一个特定的位置挺住，电调系统需要感知油动机目前的位置，这就需要有反馈信号的存在。

（2）润滑油系统动力油来自主油泵出口，经过一射油器后，形成一股较低压力的油，这股油经过冷油器冷却至40℃(该温度下油的粘度最佳，工程实践中一般要求油温在40~45℃)后直接进入各个轴承，在转子轴颈和轴瓦之间形成一层油膜，起到润滑作用，同时，通过油将轴承处产生的热量带走。

（3）保安油系统保安油系统，顾名思义，对汽轮机的起到安全保护作用的一股油。

保安油是由一股动力油在经过危机遮断装置后形成的。

保安油在汽轮机运行中，几乎不消耗油量，保安油压力与动力油一致。

只有当外部原因促使危机遮断装置动作，或者AST电磁阀动作，将保安油卸掉，保安油失压，使得汽轮机保安设备动作，起到关闭和保护汽轮机的作用。

例如汽轮机的主汽门液压缸上就接有保安油，当保安油失压后，主汽门会迅速关闭以切断汽轮机进汽。

2 、润滑油系统的组成系统主要由汽轮机主轴驱动的主油泵、冷油器、注油器、顶轴油系统、排烟系统、集装油箱（主油箱）、润滑油泵、事故油泵、密封油备用泵、滤网、电加热器、阀门、逆止门和各种监测仪表等构成。

调节、保安和控制00001、调节系统概述00002、见调节系统图0000该调节系统用于驱动风机的汽轮机。

00000调节系统主要有转速传感器（SE83131）、WOODWARD 505、电液转换器（1742）、油动机（1910）、和调节汽阀（0801）组成。

WOODW ARD 505 控制系统同时接收两个转速传感器变送的汽轮机转速信号，将接收到的转速信号与转速设定值进行比较后输出执行信号（4-20mA电流），再经电液转换器转换成二次油压，二次油压通过油动机操纵调节汽阀，从而改变汽轮机的转速。

对WOODW ARD 505的操作请详细参阅WOODWARD 505使用说明书。

00002、启动系统0000启动系统和调节系统密切相连，它由速关控制装置中起动油阀（1843、速关油阀（1842速关阀（2301），505调速系统、电液转换器（1742）、调节汽阀（0801）组成。

启动时打开起动油阀（1843）起动油压，再打开速关油阀（1842立速关油压，然后再关闭起动阀（1843）动油压为0，速关阀全开。

00000上述操作均在WOODWARD 505 处于复位状态下进行。

如要启动汽轮机只要在WOODWARD 505面板上，按动START键即可。

00003、汽轮机运行监视和保护00000监视装置主要对汽轮机转速、轴向位移、各轴承温度、润滑油、调节油和排汽进行监视，当以上各项达到报警或跳闸（停机）设定值时就发出报警和跳闸信号。

汽轮机就地仪表柜显示各种汽压、油压信号，并装有就地转速表。

保护装置是调节系统中另一重要组成部分，主要有危急保安装置（2210）和危急遮断器（2110）。

机械轴位移保护装置（2211）、电子轴位移装置，当（2210）、（2110）、（2211）任何装置动作后，均能使速关阀在最短时间（约0.3秒）内关闭，切断进入汽轮机的蒸汽。

同样，当电子轴位移装置动作后，通过电磁阀（2222）、（2223）动作，使速关阀快速关阀。

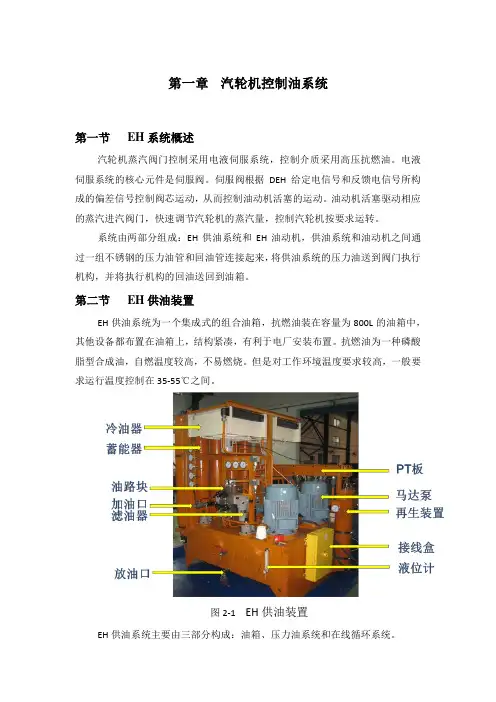

第一章汽轮机控制油系统第一节EH系统概述汽轮机蒸汽阀门控制采用电液伺服系统，控制介质采用高压抗燃油。

电液伺服系统的核心元件是伺服阀。

伺服阀根据DEH给定电信号和反馈电信号所构成的偏差信号控制阀芯运动，从而控制油动机活塞的运动。

油动机活塞驱动相应的蒸汽进汽阀门，快速调节汽轮机的蒸汽量，控制汽轮机按要求运转。

系统由两部分组成：EH供油系统和EH油动机，供油系统和油动机之间通过一组不锈钢的压力油管和回油管连接起来，将供油系统的压力油送到阀门执行机构，并将执行机构的回油送回到油箱。

第二节EH供油装置EH供油系统为一个集成式的组合油箱，抗燃油装在容量为800L的油箱中，其他设备都布置在油箱上，结构紧凑，有利于电厂安装布置。

抗燃油为一种磷酸脂型合成油，自燃温度较高，不易燃烧。

但是对工作环境温度要求较高，一般要求运行温度控制在35-55℃之间。

图2-1 EH供油装置EH供油系统主要由三部分构成：油箱、压力油系统和在线循环系统。

1.油箱油箱是供油系统的载体，由不锈钢材料制成，容量约为800L。

油箱中装有控制系统所需的介质－抗燃油。

为了防止系统泄漏，在油箱下部还设计有油盘，可以容纳整个系统的油量。

油泵安装在油箱的顶部。

为了对系统运行状况进行监视，相应的设置了一些测量仪表，如液位开关、油温热电阻、压力变送器、压力开关等。

在油箱侧面还装有电气接线盒，所有的电气信号都接到接线盒里。

油箱还带有油位指示器，放油门。

在油箱顶部还装有呼吸器。

抗燃油必须使用三芳基磷酸酯型的合成油。

油质要求符合DL/T571-2007《新磷酸酯抗燃油油质标准》及《运行中磷酸酯抗燃油油质标准》。

2.压力油系统压力油系统由EH主油泵、过滤器、溢流阀、蓄能器、控制器以及压力测量装置等组成。

EH主油泵采用变量恒压泵，为安全可靠，采用2×100%配置，一用一备。

油泵设定的正常工作压力为16MPa，油泵的出口压力通过油泵上的压力控制器调节。

油泵出口压力调整采用遥控方式，通过安装在控制块上的溢流阀来调整。

汽轮机润滑油、密封油系统油循环方案1.工程概况及工程量1.1.工程概况油系统是一种带有大量管道和润滑油的复杂的系统,即使是小的有害颗粒宜可能使大尺寸的轴承损坏，从而导致代价高昂的停机和检修。

油系统冲洗的主要任务是要去除可能对汽轮发电机任何有关部件发生损伤或者造成故障的任何颗粒。

油系统冲洗的任务是减少冲洗前不能用机械方法或让其自然地去除的各种污染物.汽轮机油的系统冲洗可大致分为：油净化管道冲洗及补充油系统、大机润滑油系统、密封油系统、顶轴油系统的正式管道及相应的设备冲洗。

本次冲洗经过润滑油冷油器，以便充分的利用大流量装置将冷油器死角冲洗干净。

密封油集装装置的设备和管道、信号管经过清扫和验收，不参加大流量的冲洗。

2.作业进度安排具体循环时间根据设备管道安装情况而定。

3.作业准备工作及条件3.1.作业人员配备及资格要求：3.1.1.作业人员配备方案施工人员应熟悉油系统，清楚大流量及滤油机的使用方法，了解冲洗过程，能够正确对循环中的油管道维护、敲打、升温。

具有高度的责任心。

3.2.工器具配备方案3.2.1.压力表等测量工具应经校测合格前方可使用。

3.2.2.10T桁车具备配合使用条件3.2.3.大流量设备完好并已经就位，经接线调试后具备运行条件，加热及各压力仪表装置指示正常3.2.4.所有滤网应清洁无破损。

3.3.作业技术准备3.3.1.参加油冲洗的各个系统均已按照图纸安装完毕，并经验收签证。

与大流量连接的临时管已安装完.在向油系统充油之前,应擦净和检查所有浸油的外表.查明各临时冲洗接口是否正确.3.3.2.仔细检查油箱,足量润滑油经检验合格后注入主油箱,新透平油应具有全指标化验报告。

3.3.3.压力表、温度计、油位指示器及热工仪表能投入使用所有热工测点均未呈敞口状态3.3.4.事故放油管道安装完，两门之间加装临时管，作为大流量进口接点3.3.5.将贮油箱清扫干净,倒油时用。

3.3.6.排烟风机具备运转条件3.3.7.轴承箱清扫封闭完.经质量检查合格3.3.8.去滑阀(遮断系统、保护系统)的油管解开.准备1台板式滤油机,用于主油箱自身循环及倒油用.3.3.9.准备连接滤油机的钢丝胶管3/2″约200米.100目的白钢滤网30m2.3.3.10循环区域应照明充足,通道畅通,做好防火措施.3.3.11承箱内轴承上半应拆下，1#下瓦来油口封堵。

汽轮机润滑油系统概述及润滑油系统流程汽轮发电机组是高速运转的大型机械，其支持轴承和推力轴承需要大量的油来润滑和冷却，因此汽轮机必须配有供油系统用于保证上述装置的正常工作。

供油的任何中断，即使是短时间的中断，都将会引起严重的设备损坏。

润滑油系统和调节油系统为两个各自独立的系统，润滑油的工作介质采用ISO VG32透平油，相当于国标GB11120－89号透平油。

对于高参数的大容量机组，由于蒸汽参数高，单机容量大，故对油动机开启蒸汽阀门的提升力要求也就大。

调节油系统与润滑油系统分开并采用抗燃油以后，就可以提高调节系统的油压，从而使油动机的结构尺寸变小，耗油量减少，油动机活塞的惯性和动作过程中的摩擦变小，从而改善调节系统的工作性能，但由于抗燃油价格昂贵，且具有轻微毒性，而润滑油系统需要很大油量，两个系统独立运行，润滑油采用普通的透平油是就可以满足要求。

润滑油系统的主要任务是向汽轮发电机组的各轴承（包括支撑轴承和推力轴承）、盘车装置提供合格的润滑、冷却油。

在汽轮机组静止状态，投入顶轴油，在各个轴颈底部建立油膜，托起轴颈，使盘车顺利盘动转子；机组正常运行时，润滑油在轴承中要形成稳定的油膜，以维持转子的良好旋转；同时由于转子的热传导、表面摩擦以及油涡流会产生相当大的热量，需要一部分润滑油来进行换热。

另外，润滑油还为低压调节保安油系统、顶轴油系统、发电机密封油系统提供稳定可靠的油源。

系统布置特点供油系统按设备与管道布置方式的不同，可分为集装供油系统和分散供油系统两类。

集装供油系统:集装供油系统将交流润滑油泵、交流启动油泵和直流润滑油泵集中布置在油箱顶上，且油管路采用套装管路（系统回油管道作为外管，其它供油管安装在回油管内部）。

这种系统的主要优、缺点如下：油泵集中布置，便于检查维护及现场设备管理；套装油管可以防止压力油管跑油、发生火灾事故而造成损失；但套装油管检修困难。

分散供油系统:分散供油系统各设备分别安装在各自的基础上，管路分散安装。

汽轮机调节系统动作过程1机组挂闸1）高缸启动当高压密封油备用油泵运行，隔膜阀上油压（低压安全油）建立，滑阀下移，停止释放危急遮断总管油压（高压安全油）。

达冲转条件时，关闭高旁，待旁路压力到0后，关闭低旁。

点击DEH菜单中自动控制画面，点击“汽机挂闸”和“运行”按钮，AST电磁阀带电，滑阀下移，关闭无压回油泄油口，4个AST电磁阀内横向滑阀在油压作用下克服弹簧附加力的作用下，向右移动，遮断危急遮断总管油压（高压安全油）泄油口，高压油经中压主汽门的截止阀和节流油口进入油缸高压腔室，该油缸与卸荷阀高压腔室相通，卸荷阀的主阀芯上有一个节流油孔，高压有流过节流油孔后经逆止门向危急遮断油母管供油，建立高压安全油，开启中压主汽门。

当中压主汽门开完后，选择启动方式为“主汽门（TV）控制”，高压油经截止门、滤网后，一路经节流孔建立OPC总管油压，同时使双层蝶阀向上移动，关闭油动机泄油口。

一路进伺服阀进入高压调门油动机下腔室，4个高压调门开启，设置阀位限制位100％，电磁阀断电，三通电磁阀开向建立OPC总管油压（通电时，OPC出油口与回油口接通，阀门快速关闭），与高压调门一样，4个中压调门全开。

设置好目标转速和升速率，点“进行”按钮，高压主汽门内预启阀按设置的转速变化率逐步开启进行汽轮机冲转。

当转速达2900rpm，点击TV/GV切换，高压主汽门主阀全开，高压调门关小，控制转速在2900rpm左右，实现阀门切换。

2）高中缸联合启动高中缸联合启动时，旁路系统投入自动运行，不用手动干预。

开中压主汽门的过程与高缸启动一致，选择启动方式为高中缸联合启动，区别在于设置阀限时，高压调门开，设置好目标转速600 rpm及升速率后，点进行时，中压调门开启冲转，到600rpm时，高压主汽门内旁路逐步开启，与中压调门一起控制机组转速，当转速达2900rpm，中压调门保持开度不变，保持中压缸恒流量，进行高压主汽门与高压调门控制的切换。

带负荷后，高旁蒸汽压力设定值应自动升高，以使高旁电动门关闭。
