汽轮机调速系统

汽轮机调速系统的组成和工作原理1.信号采集与处理单元：主要负责采集汽轮机转速、负荷、温度等信号，并进行处理与计算，产生控制信号。

2.控制阀系统或喷油系统：根据信号采集与处理单元的输出信号，控制汽轮机进气量、蒸汽流量或燃油喷射量，从而调节汽轮机的转速。

3.调速器：用于调整调速系统的参数、控制模式和条件，通过切换不同模式和参数，实现不同工况下汽轮机的稳定运行。

4.速度控制器：负责测量汽轮机的转速，并将实际转速与设定转速进行比较，产生控制信号，用于调节控制阀或喷油系统。

5.负荷控制回路：用于监测汽轮机负荷变化，并根据负荷需求调整汽轮机的转速。

6.功率调节回路：通过测量汽轮机输出功率，与设定功率进行比较，并根据偏差调整汽轮机控制阀或喷油系统，以实现功率的稳定调节。

1.初始状态下，汽轮机启动后，控制阀或喷油系统关闭，转速较低。

2.信号采集与处理单元采集汽轮机转速信号，并与设定转速信号进行比较，产生偏差信号。

3.速度控制器接收偏差信号，并产生控制信号，将其发送给控制阀或喷油系统。

4.控制阀或喷油系统根据控制信号的大小，调节汽轮机的进气量、蒸汽流量或燃油喷射量，使转速逐渐接近设定转速。

5.速度控制器持续监测转速，并根据实际转速与设定转速的偏差，调整控制信号的大小，继续调节控制阀或喷油系统，以达到维持设定转速的目标。

6.同时，负荷控制回路和功率调节回路检测并调节负荷和功率，以确保汽轮机在稳定工况下工作。

需要注意的是，汽轮机调速系统的设计和运行需要具备高度的稳定性和可靠性，因为汽轮机工作时可能面临负荷变化、突然断电或故障等情况，调速系统的响应速度和精度对汽轮机的工作性能和安全运行至关重要。

因此，在设计调速系统时，需要充分考虑系统的鲁棒性、故障检测和容错能力等因素。

汽轮机调速系统工作原理
汽轮机调速系统是通过对汽轮机的供气量、供水量或燃油量进行调节，使得汽轮机的输出转速能够稳定在所需的设定值上。

汽轮机调速系统的工作原理可以分为以下几个步骤：
1. 采集转速信号：调速系统首先通过传感器或编码器等装置，实时地采集汽轮机的转速信息。

这些转速信号会反映出汽轮机输出功率的变化情况。

2. 比较与调整：调速系统将采集到的转速信号与设定值进行比较。

如果两者的差别超出了允许范围，调速系统则会发出控制信号进行调整。

调整方式可以是通过改变汽轮机的供气量、供水量或燃油量来实现。

3. 控制执行：调速系统的控制信号被送往执行机构，如阀门或执行器等，来调整汽轮机的进气阀门、喷油阀门或供水阀门等。

这样就可以调整汽轮机的供气量、供水量或燃油量，使其输出转速逐渐趋向设定值。

4. 反馈：调速系统会不断地采集汽轮机的转速信号，并与设定值进行比较。

通过持续地比较与调整，调速系统可以不断地对汽轮机的输出转速进行修正，使其保持在设定值上。

总的来说，汽轮机调速系统通过不断地采集转速信号、比较与调整、控制执行和反馈等步骤，使得汽轮机能够根据设定值来调整输出转速，以满足不同工况下的需求，并实现稳定运行。

汽轮机调速系统的原理
汽轮机调速系统是通过调节汽轮机的进气量或出力负荷来实现稳定的转速控制的。

其基本原理是根据转速信号对进气量或出力负荷进行反馈调节，使汽轮机转速维持在设定值附近。

调速系统通常由三部分组成：传感器、调节器和执行机构。

传感器用于测量汽轮机的转速，反馈给调节器。

调节器根据转速信号与设定值之间的差异，生成控制信号。

执行机构将控制信号转换为调节阀或调节装置的动作，调节汽轮机的进气量或出力负荷。

在调速系统的工作过程中，当汽轮机的转速低于设定值时，调节器会发出使进气量增加或出力负荷减小的信号，使汽轮机的转速上升。

反之，当转速高于设定值时，调节器会发出使进气量减少或出力负荷增加的信号，使汽轮机的转速降低。

调速系统的关键在于传感器的准确性和调节器的响应速度。

传感器应具备快速、准确地测量汽轮机转速的能力，以便及时提供反馈信号。

调节器需要能够根据转速信号的变化快速调整控制信号，以保持转速的稳定。

总结而言，汽轮机调速系统的原理是基于转速信号的反馈调节，通过调节汽轮机的进气量或出力负荷来实现稳定的转速控制。

通过传感器、调节器和执行机构的协调工作，使汽轮机的转速能够保持在设定值附近。

汽轮机的调速系统说明书这是一份汽轮机的调速系统说明书，旨在详细介绍汽轮机的调速系统组成部分、工作原理和使用方法，以帮助操作人员更好地掌握和操作该系统。

一、调速系统组成部分汽轮机调速系统由四个主要组成部分构成：转速仪表系统、调速器系统、冷却系统和润滑系统。

1. 转速仪表系统转速仪表系统由转速计和霍尔效应传感器组成。

转速计通常安装在发电机转子上，能够通过测量旋转角度来计算转速。

霍尔效应传感器安装在涡轮转子上，通过磁场感应来检测转子速度。

2. 调速器系统调速器系统的主要组成部分包括执行器、执行机构和控制器。

控制器的作用是接收来自转速仪表系统的信号，判断轴速度是否在设定范围内，然后通过执行机构来调整汽轮机的功率输出。

3. 冷却系统汽轮机的转子和调速器等部件工作时会产生大量热量，需要通过冷却系统来管理。

冷却系统主要包括润滑油冷却、水冷却和空气冷却等方式。

4. 润滑系统润滑系统是汽轮机正常工作的关键组成部分，主要有压力油泵、油箱和滤清器等设备，用来保证汽轮机各部件的润滑和减少磨损。

二、调速系统工作原理汽轮机的调速系统通过控制汽轮机的功率输出来实现转速的稳定，有利于保持机组的稳定性和安全性。

当汽轮机转速变化时，转速计中的霍尔传感器会产生信号，传送到控制器中，控制器会计算出当前转速与设定转速之间的误差，并将误差信号转化为控制器输出信号。

控制器输出信号经过放大、放大直至适当的电压，然后转移给执行器并控制活塞运动，从而调整汽轮机功率输出，以达到稳定的转速。

三、调速系统的使用方法操作人员应按照以下步骤使用汽轮机的调速系统：1. 在启动汽轮机前，检查各部件是否处于正常状态，确认冷却系统和润滑系统工作正常。

2. 启动汽轮机并监测其转速。

如果转速低于设定转速，则调速器会根据误差信号自动增加汽轮机的功率输出。

3. 监测汽轮机的运行状况，确保转速稳定在设定范围内。

如果有异常情况出现，应立即停机并进行检查。

总之，汽轮机的调速系统是实现汽轮机转速稳定的关键系统，由转速仪表系统、调速器系统、冷却系统和润滑系统组成。

汽轮机调速系统讲义一、引言汽轮机调速系统是现代电力系统中非常重要的组成部分。

它负责控制汽轮机的转速和功率，确保汽轮机的稳定运行，并对电力系统的稳定性和可靠性起着至关重要的作用。

本讲义旨在介绍汽轮机调速系统的基本概念、组成、工作原理以及调试和维护等方面的知识，帮助读者更好地理解和掌握汽轮机调速系统的相关内容。

二、汽轮机调速系统的基本概念汽轮机调速系统是指通过调节汽轮机的进汽量来控制汽轮机的转速和功率的系统。

它主要由调速器、执行机构、油系统和控制系统等组成。

调速器是汽轮机调速系统的核心部件，它根据汽轮机的转速和功率等参数，通过调节进汽阀门的开度来控制汽轮机的进汽量，从而维持汽轮机的稳定运行。

三、汽轮机调速系统的组成和工作原理1、调速器调速器是汽轮机调速系统的核心部件，它根据汽轮机的转速和功率等参数，通过调节进汽阀门的开度来控制汽轮机的进汽量。

常见的调速器有离心式调速器和液压式调速器等。

离心式调速器是通过离心力的原理来控制进汽阀门的开度，而液压式调速器则是通过控制油压来调节进汽阀门的开度。

2、执行机构执行机构是汽轮机调速系统的重要组成部分，它负责将调速器的调节信号转化为实际行动，即控制进汽阀门的开度。

执行机构通常由油动机、传动机构和反馈装置等组成。

油动机是执行机构的核心部件，它通过油压的作用来控制进汽阀门的开度。

传动机构将调节信号传递给油动机，反馈装置则将进汽阀门的实际开度反馈给调速器，以便调速器能够更好地控制汽轮机的进汽量。

3、油系统油系统是汽轮机调速系统的能源供应部分，它负责提供压力油来驱动执行机构。

油系统通常由油泵、压力油罐、油管道和阀门等组成。

油泵将油从压力油罐中抽出，通过油管道和阀门将压力油输送到执行机构，以驱动油动机和控制进汽阀门的开度。

4、控制系统控制系统是汽轮机调速系统的神经中枢，它负责接收来自调速器和执行机构的信号，并根据这些信号来控制整个调速系统的运行。

控制系统通常由传感器、逻辑控制器和调节器等组成。

汽轮机调速系统
汽轮机调速系统是指用于控制汽轮机转速的系统，其目的
是保持汽轮机转速稳定，在负载变化或其它干扰条件下能
快速、准确地调整汽轮机的输出功率。

汽轮机调速系统主要包括以下几个部分：
1. 测速装置：用于测量汽轮机转速的装置，通常使用磁电
式测速器或光电测速器。

2. 调节器：接收测速装置的转速信号，并根据预设的转速
设定值和负载要求，产生控制信号调节汽轮机的输出功率。

3. 作动器：接收调节器的控制信号，并通过执行机构调节
汽轮机的进气阀门或蒸汽调节阀门，控制汽轮机的蒸汽流
量或进气量。

4. 反馈装置：返回汽轮机转速的反馈信号给调节器，用于
闭环控制。

常见的反馈信号包括机械式转速计或数字式转
速计。

5. 电气控制系统：用于提供供电、信号传输和逻辑控制的电气系统，包括电源、信号处理器、PLC等。

汽轮机调速系统的工作原理是根据转速测量值与设定值之间的差异，通过调整汽轮机的进气阀门或蒸汽调节阀门，改变汽轮机的负荷，从而保持转速稳定。

调节器不断地与测速装置和反馈装置交互信息，根据转速偏差的大小快速调整控制信号，实现转速的闭环控制。

汽轮机调速系统的稳定性和灵活性对于汽轮机的正常运行和负载波动的适应性非常重要。

良好的调速系统能够使汽轮机在负载变化时快速响应，保持稳定的转速，同时又能防止因过大的调整幅度造成的震荡和不稳定现象。

可以通过设计合理的控制算法和优化系统参数来提高汽轮机调速系统的性能。

汽轮机调速系统原理
汽轮机调速系统是通过控制汽轮机的燃料供给和负载调节，使其在不同负荷条件下保持稳定运行的一种控制系统。

其原理主要包括几个方面：
1. 反馈控制原理：汽轮机调速系统通过测量转速信号、负载信号以及燃烧器供气压力等参数，形成反馈信号，并与设定值进行比较。

通过比较的结果，控制调速阀的开度，以实现转速的调整和稳定。

2. PID控制原理：调速系统中常采用PID控制器。

PID控制器
通过比较实际转速与设定值之间的误差，即偏差，根据比例、积分和微分三个控制量来调节调速阀的开度。

比例控制器根据误差大小来快速响应，积分控制器用于消除稳态误差，微分控制器用于减小系统的超调量和震荡。

3. 负载调节原理：汽轮机负载调节的原理是通过调整燃料供给量来实现的。

当负荷增加时，调速系统信号作用于燃料调节阀，使其开度增大，增加燃料供给，以增加汽轮机输出功率。

反之，当负荷减少时，信号作用于燃料调节阀，使其开度减小，减少燃料供给，以减少汽轮机输出功率。

4. 燃烧器供气控制原理：燃烧器供气控制是调速系统的重要部分之一。

其原理是根据燃烧器的氧气需求来调整供气压力。

当转速下降或负载增加时，氧气需求相应增加，调速系统信号作用于调节阀，使其打开，增加供气压力，以满足燃烧器的要求。

反之，当转速上升或负载减小时，供气压力相应减小，以节约
能源。

通过以上原理的综合作用，汽轮机调速系统能够实现稳定运行和负载变化的快速响应。

这不仅保证了汽轮机的运行安全和可靠性，也提高了能源利用效率。

汽轮机的调速原理汽轮机是一种常用的发电机组，其调速系统是控制汽轮机转速的关键。

调速系统的目的是保持恒定的输出功率，并调节模拟输入信号来实现速度控制。

在本文中，我们将介绍汽轮机的调速原理及其工作原理。

一、调速系统的基本要求汽轮机调速系统必须满足以下几个基本要求：1. 稳态特性是稳定的，可以保持输出功率的恒定不变；2. 动态特性要快速，当有负载变化时，输出功率变化应该尽可能迅速地响应，以保持恒定的输出功率；3. 灵敏度要高，可以检测到细微的负载变化并做出相应的调整；4. 稳定性要好，可以保持工作在控制状态下，可以防止因外部干扰而出现不必要的波动；5. 可靠性要高，可以保证在长时间的连续工作中不出现故障。

二、汽轮机调速系统的组成汽轮机调速系统包括机械、电气和液压系统三部分。

下面我们来逐一介绍：1. 机械系统机械系统是汽轮机调速系统的主要部分，包括调速器、调速阀、调压阀和测速部件等。

调速器是连接机械系统和液压系统的关键部件。

当汽轮机负荷变化时，调速器通过多个呈90度相位差的液压电磁阀将液压油导入调速阀或调压阀进行调节，以控制汽轮机输出功率。

2. 电气系统电气系统是汽轮机调速系统的另一个重要部分，包括信号输入、信号处理、信号放大和控制回路等。

信号输入可以通过惯性负载控制器或直流电压反馈装置来实现。

信号处理是将输入信号转换成汽轮机负载。

信号放大通过信号放大器来放大控制信号，以便于电器和液压执行器。

控制回路是调速系统的核心部分，它通过比较信号输入和输出信号来控制汽轮机的转速，并且调整调速阀或调压阀的开度。

3. 液压系统液压系统是汽轮机调速系统的液压执行器系统，它通过开启或关闭调速阀来控制汽轮机的负载。

三、汽轮机调速原理汽轮机调速原理可以通过建立控制回路来实现。

控制回路是一个反馈环路，包括输入、比较、控制和输出四个部分。

输入信号可以从调速器或发电机制动装置获得。

比较器计算输入信号和反馈信号之间的差异，并将其转换为控制信号。

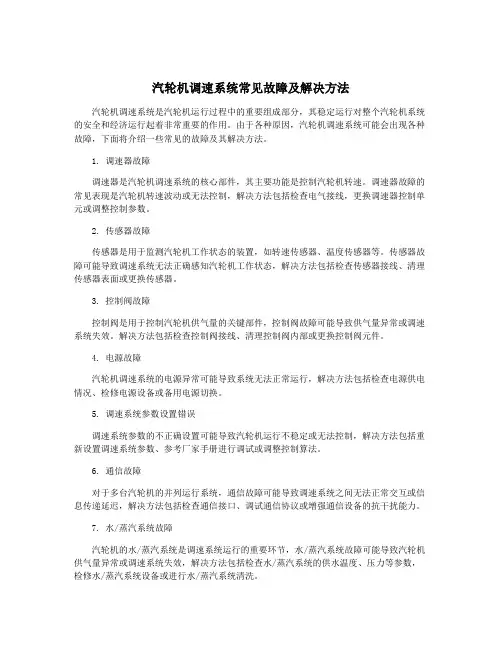

汽轮机调速系统常见故障及解决方法汽轮机调速系统是汽轮机运行过程中的重要组成部分，其稳定运行对整个汽轮机系统的安全和经济运行起着非常重要的作用。

由于各种原因，汽轮机调速系统可能会出现各种故障，下面将介绍一些常见的故障及其解决方法。

1. 调速器故障调速器是汽轮机调速系统的核心部件，其主要功能是控制汽轮机转速。

调速器故障的常见表现是汽轮机转速波动或无法控制，解决方法包括检查电气接线，更换调速器控制单元或调整控制参数。

2. 传感器故障传感器是用于监测汽轮机工作状态的装置，如转速传感器、温度传感器等。

传感器故障可能导致调速系统无法正确感知汽轮机工作状态，解决方法包括检查传感器接线、清理传感器表面或更换传感器。

3. 控制阀故障控制阀是用于控制汽轮机供气量的关键部件，控制阀故障可能导致供气量异常或调速系统失效。

解决方法包括检查控制阀接线、清理控制阀内部或更换控制阀元件。

4. 电源故障汽轮机调速系统的电源异常可能导致系统无法正常运行，解决方法包括检查电源供电情况、检修电源设备或备用电源切换。

5. 调速系统参数设置错误调速系统参数的不正确设置可能导致汽轮机运行不稳定或无法控制，解决方法包括重新设置调速系统参数、参考厂家手册进行调试或调整控制算法。

6. 通信故障对于多台汽轮机的并列运行系统，通信故障可能导致调速系统之间无法正常交互或信息传递延迟，解决方法包括检查通信接口、调试通信协议或增强通信设备的抗干扰能力。

7. 水/蒸汽系统故障汽轮机的水/蒸汽系统是调速系统运行的重要环节，水/蒸汽系统故障可能导致汽轮机供气量异常或调速系统失效，解决方法包括检查水/蒸汽系统的供水温度、压力等参数，检修水/蒸汽系统设备或进行水/蒸汽系统清洗。

8. 调速器失灵调速器的机械部件损坏或调速器传动系统故障可能导致调速器无法正常工作，解决方法包括检查调速器内部机械部件、清洁调速器传动系统或更换调速器部件。

汽轮机调速系统常见故障包括调速器故障、传感器故障、控制阀故障、电源故障、调速系统参数设置错误、通信故障、水/蒸汽系统故障和调速器失灵等。
