汽轮机控制油路图全解

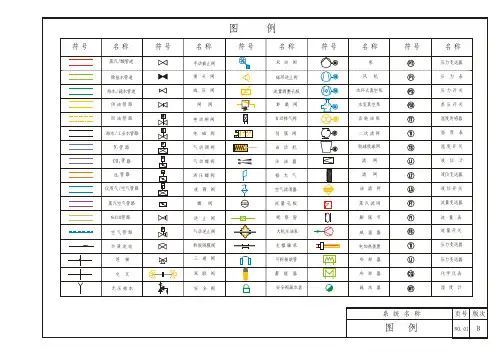

主风机的汽轮机油路流程叙述1、速关组合装置（集块）组成手动停机阀（2250）、停机电磁阀（2222、2223）、手动试验阀（2309）、启动油手阀（1843）、速关油手阀（1842），电液转换器（1742）、插装阀（标有DG40，不一定是位号，是两个）、插装阀（标有DG16），速关组集块本体的进油总口（P），试验油口（H1、H2）、启动油口（F）、速关油口（E1、E2）、回油口（T）2、速关组合装置内部油路速关组合集块本体进油口P与启动油手阀的P口、手动试验阀的P口相连通，此外，集块本体的进油口（P）还与手动停机阀（2250）的进油口（P）相连通，手动停机阀的出油口（T）分别与两个停机电磁阀（2222、2223）的进油口相连通；集块本体的速关油口（E2）与速关油手阀的A口、插装阀（DG40、DG16）的进口相连通；集块本体的回油口（T）与速关油手阀的回油口（T）、手动试验阀的回油口（T）、手动停机阀及停机电磁阀（2250、2222、2223）的回油口（T）相连通；此外，集块本体的回油口还通过可调节节流针阀（）与启动油手阀回油口（T）相连通。

这个速关组合装置装有两个停机电磁阀（2222、2223）为并联关系，每个停机电磁阀的油口（B）都与相应插装阀（DG40）的上腔相连，其中任意一个电磁阀失电都能确保速关阀关闭，具有一定的冗余能力。

这个速关组合集块在使用时，将集块本体的上的进油口与油泵出口的控制油路相连通，将速关油口E2与速关阀进油口相连通，将启动油口F与速关阀的启动油口相连通，将回油口T与油箱相连通，将实验油口（H1、H2）与速关阀的试验油口相连通。

3、具体工作流程（1）建立速关油流程在建立速关油之前确保危机遮断油门正确挂钩，这样通过危机遮断油门换向阀（2210）的速关油才能顺畅的通过速关油口（E1）进入速关组合集块内部。

并且，手动停机阀处在开机位置（如图所示的位置）。

图中所示的停机电磁阀（2222、2223）处于不带电状态。

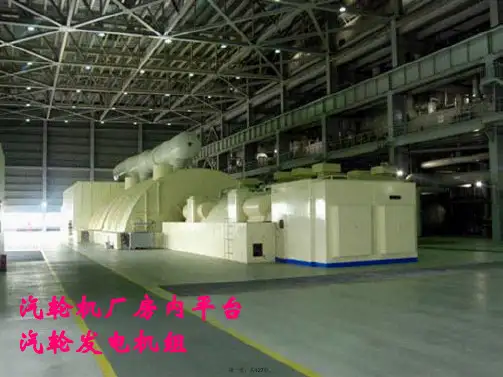

06第六章汽轮机润滑油系统第1章汽轮机润滑油系统1.1. 润滑油系统1.1.1. 概述汽轮发电机组是高速运转的大型机械，其支持轴承和推力轴承需要大量的油来润滑和冷却，因此汽轮机必须有供油系统用于保证上述装置的正常工作。

供油的任何中断，即使是短时间的中断，都将会引起严重的设备损坏。

润滑油系统和调节油系统为两个各自独立的系统，润滑油的工作介质采用ISO VG32透平油，相当于国标GB11120-89号透平油。

对于高参数的大容量机组，由于蒸汽参数高，单机容量大，故对油动机开启蒸汽阀门的提升力要求也就大。

调节油系统与润滑油系统分开并采用抗然油以后，就可以提高调节系统的油压，从而使油动机的结构尺寸变小，耗油量减少，油动机活塞的惯性和动作过程中的摩擦变小，从而改善调节系统的工作性能，但由于抗燃油价格昂贵，且具有轻微毒性，并且润滑油系统需要很大油量，故采用分开的系统，将润滑油系统采用普通的透平油是恰当的。

润滑油系统的主要任务是向汽论发电机组的各轴承（包括支承轴承和推力轴承）、盘车装置提供合格的润滑、冷却油。

在汽轮机组静止状态，投入顶轴油，在各个轴颈底部建立油膜，托起轴颈，使盘车顺利盘动转子；机组正常运行是润滑油在轴承中要形成稳定的油膜，以维持转子的良好旋转；其次，转子的热传导、表面摩檫以及油涡流会产生相当大的热量，为了始终保持油温合适，就需要一部分油量来进行换热。

另外，润滑油还为主机盘车系统、顶轴油系统、发电机密封油系统提供稳定可靠的油源。

1.1.2. 设备规范表06-01 润滑油系统设备规范1.1.3. 润滑油系统的类型供油系统按设备与管道布置方式的不同，可分为集装供油系统和分散供油系统两类。

1.集中供油系统集装供油系统将高、低压交流油泵和直流油泵集中布置在油箱顶上且油管路采用套装管路即系统回油作为外管，其它供油管安装再该管内部。

这种系统的主要优、缺点如下：油泵集中布置，便于检查维护及现场设备管理；套装油管可以防止压力油管跑油，发生火灾事故和造成损失；套装油管检修困难。

调节、保安和控制00001、调节系统概述00002、见调节系统图0000该调节系统用于驱动风机的汽轮机。

00000调节系统主要有转速传感器（SE83131）、WOODWARD 505、电液转换器（1742）、油动机（1910）、和调节汽阀（0801）组成。

WOODW ARD 505 控制系统同时接收两个转速传感器变送的汽轮机转速信号，将接收到的转速信号与转速设定值进行比较后输出执行信号（4-20mA电流），再经电液转换器转换成二次油压，二次油压通过油动机操纵调节汽阀，从而改变汽轮机的转速。

对WOODW ARD 505的操作请详细参阅WOODWARD 505使用说明书。

00002、启动系统0000启动系统和调节系统密切相连，它由速关控制装置中起动油阀（1843、速关油阀（1842速关阀（2301），505调速系统、电液转换器（1742）、调节汽阀（0801）组成。

启动时打开起动油阀（1843）起动油压，再打开速关油阀（1842立速关油压，然后再关闭起动阀（1843）动油压为0，速关阀全开。

00000上述操作均在WOODWARD 505 处于复位状态下进行。

如要启动汽轮机只要在WOODWARD 505面板上，按动START键即可。

00003、汽轮机运行监视和保护00000监视装置主要对汽轮机转速、轴向位移、各轴承温度、润滑油、调节油和排汽进行监视，当以上各项达到报警或跳闸（停机）设定值时就发出报警和跳闸信号。

汽轮机就地仪表柜显示各种汽压、油压信号，并装有就地转速表。

保护装置是调节系统中另一重要组成部分，主要有危急保安装置（2210）和危急遮断器（2110）。

机械轴位移保护装置（2211）、电子轴位移装置，当（2210）、（2110）、（2211）任何装置动作后，均能使速关阀在最短时间（约0.3秒）内关闭，切断进入汽轮机的蒸汽。

同样，当电子轴位移装置动作后，通过电磁阀（2222）、（2223）动作，使速关阀快速关阀。
