KBSGZY系列矿用隔爆型移动变电站(干式变压器)课件

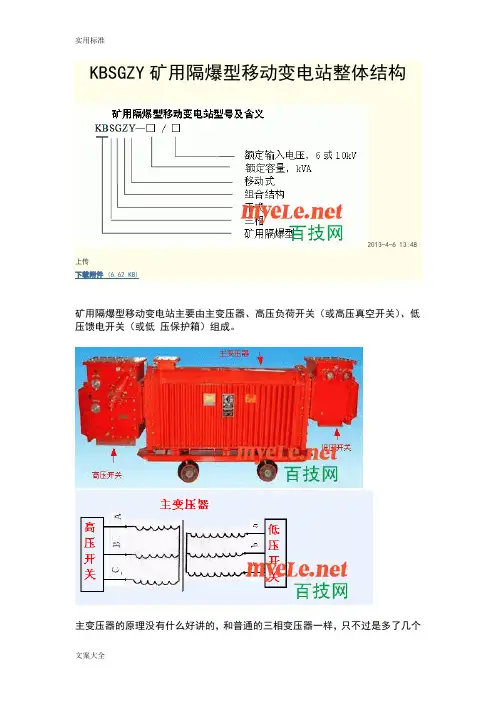

KBSGZY矿用隔爆型移动变电站整体结构2013-4-6 13:48 上传下载附件 (6.62 KB)矿用隔爆型移动变电站主要由主变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低压保护箱）组成。

主变压器的原理没有什么好讲的，和普通的三相变压器一样，只不过是多了几个调压的抽头。

高压侧接线：高压接线室的接线：高压接线室的位置在上图中已经标出，他内部有3个电源接线柱和四个控制线接线柱。

电源接线柱的一端与变压器的一次绕组连接，另一端用于连接电源接线，在这里与高压开关连接了。

高压分线盒内的接线：高压分线盒内有9个接线柱，他们用于调整二次侧的输出电压。

比如我们要求变压器的变比为6000/1200V正常情况下，我们将分接开关调整到额定的X2—Y2—Z2位置（图5-2）。

这时二次侧的空载输出电压应为1200V。

如果这是测量的输出电压低了，只有1000V，这是我们就可以将分接开关调至X3—Y3—Z3（图5-3）。

高压侧额定电压有6 000V和10 000V，分接电压均为±5%。

高压侧额定电压 6 000V，分接电压+5%时6 300V，－5%时5 700V；高压侧额定电压 10 000V，分接电压+5%时10 500V，－5%时9 500V。

低压接线室的接线：低压接线室有六个接线柱，分别引出变压器二次侧绕组的六个出线端。

这六个接线柱可以将变压器的二次侧接成三角形或星型，以便输出不同的电压。

当主变压器的二次侧具有1 200（1 140）V与693（660）V可变换的输出时，接成星型（如图6-1）输出 1200V，接成三角形（如图6-2）输出693V。

当主变压器的二次侧具有693（660）V 与400（380）V可变换的输出时，接成星型输出 693V，接成三角形输出400V。

本贴为《防爆磁力启动器原理与维修》系列教程内容移动变高压开关主回路为了控制移动变电站主变压器电源的接通与断开，在移变箱体的原边侧安装有一个高压真空开关，此高压开关通过法兰连接在箱体上。

KBSGZY-□/□R系列矿用隔爆型移动变电站1．1 概述（1）生产矿家: 山西华鑫电气有限公司(阳煤集团)。

如图1所示。

图1 山西华鑫移动变电站结构（2）组成: KBG-□/□FYZ真空高压配电箱、KBGSG-□/□干式变压器(R型卷铁芯)、BXB-□/□低压保护箱。

（3）过流(过载、短路、断相)、过电压、欠电压、漏电(漏电闭锁、漏电跳闸)保护装在低压保护箱内,控制保护装置为PLC(型号FC-32R)。

保护装置动作，高压开关跳闸。

1.2 KBG-200/10FYZ隔爆型高压真空配电装置1、型号KBG-200/10FYZK矿用；B隔爆；G高压；I N=200A；U N=10kV；F负荷；Y移动；Z真空断路器。

2、用途作为隔爆型干式变压器315kV•A~1250kV•A移动变电站高压侧开关。

如图2所示。

图2 KBG-200/10FYZ配电箱断路器3、主要技术参数◆U N=10kV，U max=11.5kV，I N=200A，f=50H z，额定开断电流6.3kA；◆工频耐压：（1）动力回路：相-相、相-地、动触头-静触头28kV，1min。

（2）二次回路：2kV，1min。

◆最小电气间隙：10kV—100mm，100V—2.5mm。

◆最小爬电距离：10kV—160mm，100V—4mm。

4、电气原理◆ZN8-630/10~12.5型真空断路器，手车式框架结构。

◆电动机合闸或手动合闸，弹簧储能。

◆分闸：手动脱扣、失压脱扣、分励线圈得电脱扣。

◆电气原理如图1所示。

X3X2X1(终端元件)(手动脱扣)(四芯接线端子,去BXB,电源)C243SAD2D1ZJSC1.2C1.1FAFAC36V43(四芯接线端子,去BXB,电源)C12VC1.2C1.1J3J2M1(停上级电源)LEDLEDLED(电源)ZK1(分闸)(合闸)ZK2RD2RD1(四芯接线端子,去BXB,合闸)P165QAJ1JZJ1ZK3压敏电阻110V36V10kVYHYMZKGKPECBA10kVdiRBSK(门闭锁)(急停)JTL图1 电气原理（1）电动机合闸◆合高压隔离开关GK→YH得电,10kV/36V,100V→电源灯亮,分闸灯亮;◆低压侧综合保护装置正常→按低压侧复位按钮→失压线圈S得电吸合→为合闸准备;ZJ吸合→ZJ1闭合→为继电器J吸合准备。

使 用 说 明 书0ZL.469.002江苏中联电气 股份有限公司KBSGZY-50～6300/6-10矿用隔爆型移动变电站共7页 第1页1 用途与功能KBSGZY-50～6300/6-10矿用隔爆型移动变电站适用于煤矿井下和周围介质中含甲烷混合气体和煤尘，且有爆炸危险的环境中。

在额定频率为50Hz，一次侧电压为10kV 或6kV、中性点不接地的三相电力系统中运行，为煤矿井下的各种动力设备和各种用电装置提供电源。

具有较完善的的短路、过载、漏 电、过压、欠压保护功能，高压开关与低压开关之间及高压开关与上一级高压配电装置之间具有电气联锁，高压开关具有开盖电气联锁和移动变电站具有超温报警功能。

2 正常使用条件a．海拔不超过1000m； b．环境温度：最高气温 40℃最热月平均温度 30℃ 最高年平均温度 20℃最低气温 －5℃c． 空气相对湿度不超过95%（25℃时）；d． 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e． 无强烈颠簸、震动和与垂直面的倾斜度不超过15º的环境； f． 无足以腐蚀金属和破坏绝缘的气体和蒸汽； g． 无滴水的场所；h． 电源电压的波形近似于正弦波； i． 三相电源电压近似对称。

3 型号说明、执行标准及防爆型式和标志3.1矿用隔爆型移动变电站以如下型号作为标志：3.2产品执行标准：GB3836.1～2-2000、GB8286-2005、Q/3209003ZL006-2008。

3.3防爆标志：Exd1 4 技术参数4.1 电压组合及联结组标号（见表1）。

表1 电 压 组 合额定容量，kVA 一次电压，V 二次电压，V联结组标号50100 160 200 250 693/400315 400 500 630 1200/693 Yy0(d11)800 1000 1200/693 3450 Yy0(d11) Yyn0 1250 1600 2000 2500 1200、3450Yy0、Yyn0、Dyn113150 4000 5000 63006000， 100003450 Dyn11注：当二次电压为693/400V 或1200/693V 时，如订货未注明，出厂时为400V 或693V。

KBSG2-T 系列矿用隔爆型干式变压器KBSGZY2-T 系列矿用隔爆型移动变电站操作规程一、技术特性1、额定容量：100、200、315、400、500、630、800、1000、1250 、1600、2000、2500、3150、4000 kVA2、额定电压：一次额定电压：6000±5％、10000±5％ V二次额定电压：400（380）、693（660）、1200（1140）、3450（3300）V3、额定频率：50 Hz4、相数：3相5、冷却方式：空气自冷（ANAN）6、绝缘等级：H级（3150、4000KVA为C级）7、绝缘水平：按表 1 执行。

8、温升限值：变压器在正常使用条件下运行，其绕组及铁心表面的温升不超过表 2 的规定。

表2 温升限值二、操作规程1、操作人员应熟悉移变的性能、操作方法、供电系统、运行方式，作到停送电安全、准确、及时。

2、停送电必须有计划（事故例外），停电时必须按批准时间停电，并告知用电单位和调度，同样送电时必须通知用电单位和调度，确保安全。

3、停电操作⑴操作高压设备，必须穿戴与其电压等级相符的绝缘靴、绝缘手套。

⑵停移变严禁直接拉高压隔离开关，应先分断断路器。

具体方法是直接按高、低压电分、自检按钮，或者按高压头的手动分闸按钮，使断路器断开，在确认断路器断开后，然后把高压隔离开关操作手柄拉到接地位置并可靠闭锁。

严禁在断路器没分断情况下拉高压隔离开关，造成高压隔离开关弧光短路烧毁。

⑶停电完毕，在高压隔离操作手柄上挂“有人工作，严禁合闸”标志牌。

严格执行“谁停谁送”原则。

4、送电操作⑴接调度或上级领导指令，通知用电单位然后方可送电。

⑵移变送电应先把高压隔离开关操作手柄拉到合闸位置，然后按高低压保护箱复位按钮，复位正常后，按电合按钮或手动送电，送电后观察移变运行是否正常，确保运行正常。

⑶当按高低压复位按钮不能复位时，应查清原因，不得顶住试验、复位按钮强行送电，以免事故扩大。

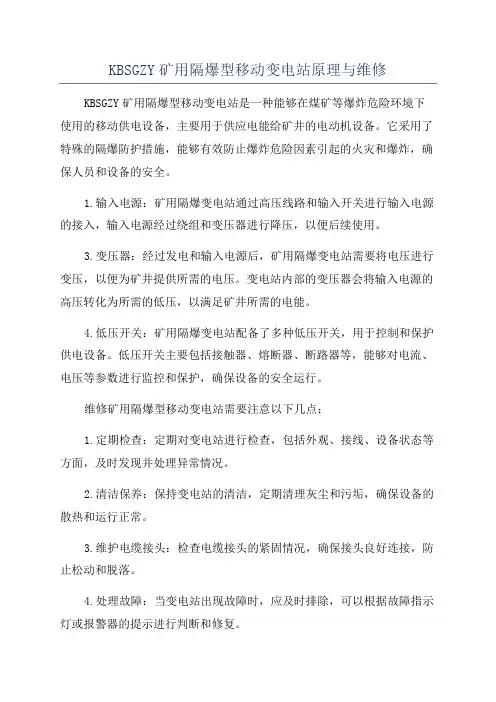

KBSGZY矿用隔爆型移动变电站原理与维修KBSGZY矿用隔爆型移动变电站是一种能够在煤矿等爆炸危险环境下使用的移动供电设备，主要用于供应电能给矿井的电动机设备。

它采用了特殊的隔爆防护措施，能够有效防止爆炸危险因素引起的火灾和爆炸，确保人员和设备的安全。

1.输入电源：矿用隔爆变电站通过高压线路和输入开关进行输入电源的接入，输入电源经过绕组和变压器进行降压，以便后续使用。

3.变压器：经过发电和输入电源后，矿用隔爆变电站需要将电压进行变压，以便为矿井提供所需的电压。

变电站内部的变压器会将输入电源的高压转化为所需的低压，以满足矿井所需的电能。

4.低压开关：矿用隔爆变电站配备了多种低压开关，用于控制和保护供电设备。

低压开关主要包括接触器、熔断器、断路器等，能够对电流、电压等参数进行监控和保护，确保设备的安全运行。

维修矿用隔爆型移动变电站需要注意以下几点：
1.定期检查：定期对变电站进行检查，包括外观、接线、设备状态等方面，及时发现并处理异常情况。

2.清洁保养：保持变电站的清洁，定期清理灰尘和污垢，确保设备的散热和运行正常。

3.维护电缆接头：检查电缆接头的紧固情况，确保接头良好连接，防止松动和脱落。

4.处理故障：当变电站出现故障时，应及时排除，可以根据故障指示灯或报警器的提示进行判断和修复。

5.做好安全防护：在维修过程中，应戴好电气绝缘手套、绝缘工具，并切断电源，以确保人员的安全。

总之，KBSGZY矿用隔爆型移动变电站通过合理的电路设计和隔爆防护措施，可以在爆炸危险环境下安全运行。

维修时需要定期检查、清洁保养、维护电缆接头，并及时处理故障，做好安全防护工作，以确保设备的正常运行和人员的安全。

KBSGZY-T-口/10(6)系列矿用隔爆型移动变电站（执行标准：Q/320115DQ03-2011和GB8286-2005）使用说明书南京大全变压器有限公司目录1．概述 (3)2．使用条件 (3)3．产品分类 (3)4．结构概述 (4)5．移动变电站额定性能数据 (7)6．移动变电站各组成部分配套技术参数 (9)7．外形尺寸及重量 (11)8．安装调整 (11)9．运输储存 (12)10．产品验收 (12)11．常见故障原因和处理方法 (13)12.订货须知 (13)13.售后服务 (13)使用前请详细阅读《使用说明书》，错误的操作和使用可能会导致身体的伤害或设备的损坏！1、概述KBSGZY-T-口/10（6）系列矿用隔爆型移动变电站（以下简称移动变电站)，是由移动变电站用干式变压器、高压负荷开关(或高压真空配电装置)和低压馈电开关(或低压保护箱)等三个部分组合而成的移动式成套装置。

移动变电站主要用于煤矿井下，作为额定频率为50Hz，额定一次电压为6kV或10kV、额定二次电压为660V或1140V，中性点不直接接地的三相电力系统中运行，可以随工作场地移动，为煤矿井下的各种动力设备和各种用电装置提供电源。

本产品符合标准《Q/320115DQ03-2011》和《GB8286-2005》的要求2、使用条件矿用隔爆型移动变电站在下列条件下保证长期工作：a)海拔不超过1000m；b)环境温度：最高气温+40℃最高日平均温度+30℃最高年平均温度+20℃最低气温-5℃c)空气相对湿度不超过95%(+25℃时)；d)有甲烷混合气体和煤尘,且有爆炸危险的矿井中e)无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的地方；h)电源电压的波形近似正弦波；i)三相电源电压近似对称。

3、产品分类3.1、移动变电站的防爆型式和防爆标志防爆型式为：矿用隔爆型；防爆标志为：ExdI3.2、型号及含义矿用隔爆型移动变电站型号表示如下：K B S G Z Y□/□高压侧额定电压,6或10kV额定容量,kV A移动式组合结构“干”式“三”相矿用隔爆例如：一台3相、铜导线、空气自冷式、额定容量630kV A、一次侧电压10kV、二次侧电压1140/660V 的矿用隔爆型移动变电站型号表示KBSGZY-T-630/10。

目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。

KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。

警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。

高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。

铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。

本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。

1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。

目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。

KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。

警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。

高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。

铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。

本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。

1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。

KBSGZY矿用隔爆型移动变电站原理与维修
原理：
1.隔爆材料：移动变电站的外壳采用了隔爆材料，可以有效地隔离内部设备和外部爆炸性气体的接触，以防止引发爆炸事故。

2.隔爆结构：移动变电站的内部设备采用了隔爆结构，可以将发生的爆炸控制在设备内部，防止炸药向外喷射并引发次生爆炸。

3.隔爆技术：移动变电站内部的电气设备和电缆采用了隔爆技术，包括关键部件的防爆设计和使用防爆材料，以防止电火花和短路引发火灾和爆炸。

维修方法：
1.日常维修：
a.定期检查外壳是否完好，如有损坏应及时修复或更换。

b.检查设备的运行状态和参数，如有异常应及时处理。

c.清理设备的灰尘和脏物，保持设备的通风和散热效果。

d.检查电缆连接是否牢固，如有松动应及时固定。

2.定期维护：
a.按照使用手册的要求进行定期检修和保养，包括清洁、润滑、紧固等。

b.定期更换易损件和老化部件，确保设备的正常运行和安全性能。

3.故障维修：
a.当设备发生故障时，应立即停止使用并断开电源。

b.按照设备的故障处理手册进行故障诊断和维修。

总之，KBSGZY矿用隔爆型移动变电站是一种在有爆炸性气体环境中
运行的电气设备，通过隔爆材料、隔爆结构和隔爆技术保证设备的安全性能。

维修工作包括日常维护和定期检修，以及故障维修。

正确的维修方法
可以延长设备的使用寿命，并保证设备在矿井等高风险环境中的安全运行。

KBSGZY – T □/□系列矿用隔爆型移动变电站使用说明书安装、使用产品前请阅读使用说明书XX市特变电工变压器XX一概述本系列矿用隔爆型移动变电站使用H级绝缘等级，防爆型式为矿用隔爆型;防爆标志“ExdI”,采用高品质的NOMEX®绝缘材料制造的非包封式干式变压器。

其高、低压线圈采用NOMEX®绝缘材料经真空压力干燥，浸渍H级无溶剂漆，经高温固化。

铁心采用优质高导磁率冷轧硅钢片，心柱为椭圆截面，全斜接缝，上、下铁轭用拉板、拉带紧固，结构先进、紧凑、可靠。

防爆壳体采用波纹筒式结构，具有良好的散热性能，机械强度高，结构紧凑。

本产品具有节能、过载能力强、局部放电量小、可靠性高、运行寿命长、防潮、防霉、防盐雾、阻燃、无污染、体积小、重量轻，壳体顶部不积水且不易积尘，适合于矿井中使用。

高压负荷开关采用高压真空负荷开关，低压馈电开关按不同的容量和电压等级分别采用矿用隔爆型真空馈电开关。

也可根据用户要求，选用其他型号的开关。

移动变电站由隔爆型干式变压器、高压负荷开关及低压馈电开关等四部分组成。

安装使用前必需仔细阅读包括矿用隔爆型干式变压器在内的本说明书，以及产品名牌、线路牌等，验明并确认容量、电压和联结组别等电气参数，是否符合要求，然后阅读随机文件中高压负荷开关及低压馈电开关的使用说明书。

二型号含义T—次kV (次kV量kV A纹外壳干式三相隔爆型矿用三产品执行标准及特征1.Q/12YJ 4526-2009矿用隔爆型移动变电站GB8286-2005矿用隔爆型移动变电站GB3836—2000爆炸性气体环境用电气设备2. 防爆型式: 矿用隔爆型3. 防爆标志: ExdI四额定性能参数见表1，表2。

产品应符合企业标准的要求，按照规定的程序和国家指定的检验单位审批的图样和技术文件制造，产品必须符合GB3836.1－2000、GB3836.2－2000、GB3836.3－2000并取得检验单位发放的“防爆合格证”表1五绝缘水平技术参数移动变电站的绝缘水平是在移动变电站组装前分别对个部件进行工频耐压检测。

KBSG系列矿用隔爆型干式变压器使用说明书抚顺北龙电力机车有限责任公司．KBSG系列矿用隔爆型干式变压器使用说明书一、总则1、本使用说明书适用于KBSG系列矿用隔爆型干式变压器（以下简称：干式变压器）其容量为100、200、315、500、630 千伏安，电压级次为6（10）千伏，频率为50赫兹，专供矿井电力输送及作综合机械化采煤电源之用。

2、KBSG系列矿用隔爆型干式变压器，可在以下使用条件以及额定容量下连续长期工作。

1）、海拔高度不超过1000米；2）、周围环境温度不高于35oC；3）、周围空气相对湿度不大于95％（＋25oC时）；4）、在有甲烷混合气体或煤尘爆炸危险的矿井中；5）、在无强烈颠簸震动以及与垂直面的倾斜度不超过15o的环境中；6）、在无足以腐蚀金属和破坏绝缘的气体及蒸汽环境中；7）、无滴水地方。

二、型号及含义3、KBSG系列矿用隔爆型干式变压器标志举例：额定容量500千伏安，高压电压级次为10千伏的矿用隔爆型干式变压，应标志成KBSG－500／10，即：□□□□—□/□一次额定电压额定容量干式三相隔爆型矿用1KBSG系列矿用隔爆型干式变压器使用说明书三、技术参数KBSG系列矿用隔爆型干式变压器额定性能数据见表1、表2。

1、一次额定电压为6000V的干式变压器额定性能数据见表1的规定。

表1315400500630三5 0666.35.71200/693Yy0(d11)54ANANH2100180013001550230028003300400022.52、一次额定电压为10000V的干式变压器额定性能数据按表2的规定。

表2项目容量 100200315400500630数相三相5 0 率（Hz）频10 kV）高压额定电压（10 额定（kV）压高 10.5 ％（kV）＋5 分接头9.5）％（－5kV低压额定电压（1200/693 V）693/400连接组Yy0(d11)阻抗电压（%） 4.55.5冷却方式ANAN绝缘等级 H空1100 700 载2300 1450 2000 1700 损定额耗（W）短 19501200 2700 4500 38003200路空载电流232.5（%）2KBSG系列矿用隔爆型干式变压器使用说明书3、干式变压器各部位电气绝缘强度应能承受表3规定的工频耐压试验而无损伤（试验中不包括电子及保护器件）。
