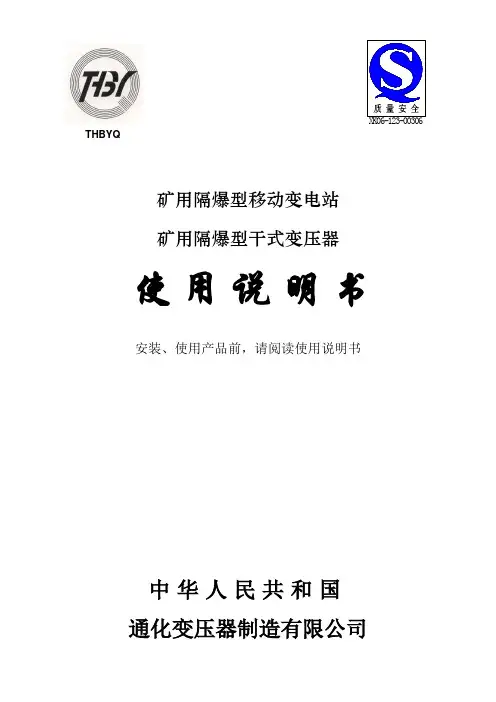

XK06-123-00306 THBYQ矿用隔爆型移动变电站矿用隔爆型干式变压器使用说明书安装、使用产品前，请阅读使用说明书中华人民共和国通化变压器制造有限公司目录1随机文件明细表. . . . . . . . . . . . . . . . . . . . . . . . . . . . ii 2产品使用说明书. . . . . . . . . . . . . . . . . . . . . . . . . . 1~321 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 结构概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 技术特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 外形尺寸及重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 安装、调整. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276 使用、操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277 运输、储存. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 288 产品验收. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 289 故障原因和处理方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2910 备品备件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3111 订货须知. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3012 产品质量承诺及售后服务. . . . . . . . . . . . . . . . . . . . . . . . . . . 3013 与我们联系. . . . . . .. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . 30i矿用隔爆型移动变电站随机文件明细表ii通化变压器制造有限公司矿用隔爆型移动变电站矿用隔爆型干式变压器产品使用说明书1 概述1.1 说明书适用范围本说明书适用于KBSGZY系列矿用隔爆型移动变电站和KBSG系列矿用隔爆型干式变压器。

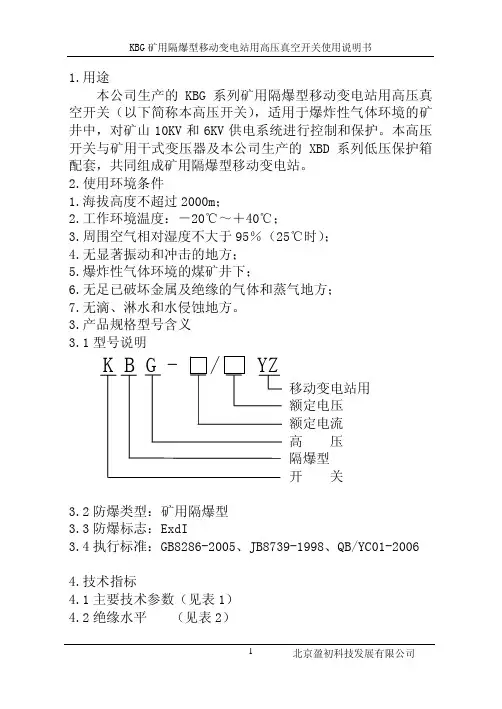

1.用途本公司生产的KBG系列矿用隔爆型移动变电站用高压真空开关（以下简称本高压开关），适用于爆炸性气体环境的矿井中，对矿山10KV和6KV供电系统进行控制和保护。
本高压开关与矿用干式变压器及本公司生产的XBD系列低压保护箱配套，共同组成矿用隔爆型移动变电站。
2.使用环境条件1.海拔高度不超过2000m；2.工作环境温度：－20℃～＋40℃；3.周围空气相对湿度不大于95％（25℃时）；4.无显著振动和冲击的地方；5.爆炸性气体环境的煤矿井下；6.无足已破坏金属及绝缘的气体和蒸气地方；7.无滴、淋水和水侵蚀地方。
3.产品规格型号含义3.1型号说明3.2防爆类型：矿用隔爆型3.3防爆标志：ExdI3.4执行标准：GB8286-2005、JB8739-1998、QB/YC01-20064.技术指标4.1主要技术参数（见表1）4.2绝缘水平 （见表2）表1表2项目名称 KBG － /6 KBG － /10额定电压 KV6 10 额定频率 Hz50 50 额定电流 A 50、200、400 50、200、400额定短路开断电流KA10 12.5 额定短路电流开断次数 30 30额定热稳定电流 KA10 12.5 额定热稳定时间 S2 2 额定动稳定电流 KA25 31.5 额定电流开断次数10000 10000 机戒寿命10000 10000 平均合闸速度 m/s 0.4～0.8 0.4～0.8 平均分闸速断 m/s 0.8～1.1 0.8～1.1触头开距 mm 8±1 9±1超行程 mm 3＋13+1 外型尺寸 mm 1025×1050×900 1065×1050×940重量 Kg495 510 额定短时耐受电压（KV） 额定全波雷电冲击 耐受电压（KV） 额定电压（KV）相地 相间 隔离开关 断口 辅助回路对地相地 相间 隔离开关 断口 630 34 2 60 70 1042 48 2 75 855.结构及工作原理5.1结构本系列高压开关外形、结构如图一、图二。

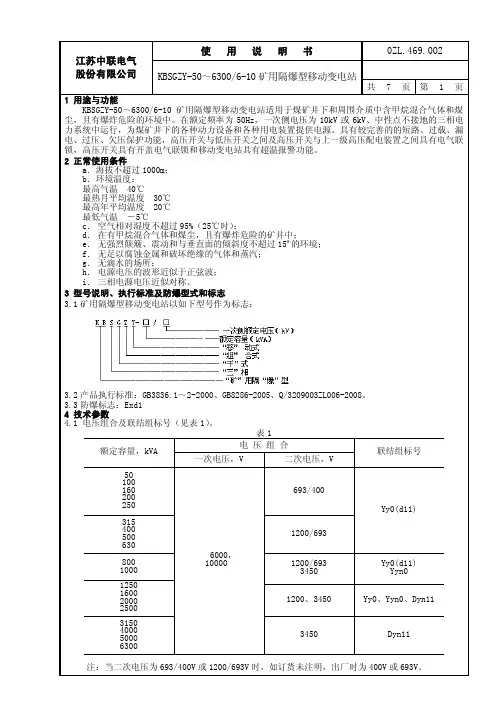

使 用 说 明 书0ZL.469.002江苏中联电气 股份有限公司KBSGZY-50～6300/6-10矿用隔爆型移动变电站共7页 第1页1 用途与功能KBSGZY-50～6300/6-10矿用隔爆型移动变电站适用于煤矿井下和周围介质中含甲烷混合气体和煤尘，且有爆炸危险的环境中。
在额定频率为50Hz，一次侧电压为10kV 或6kV、中性点不接地的三相电力系统中运行，为煤矿井下的各种动力设备和各种用电装置提供电源。
具有较完善的的短路、过载、漏 电、过压、欠压保护功能，高压开关与低压开关之间及高压开关与上一级高压配电装置之间具有电气联锁，高压开关具有开盖电气联锁和移动变电站具有超温报警功能。
2 正常使用条件a．海拔不超过1000m； b．环境温度：最高气温 40℃最热月平均温度 30℃ 最高年平均温度 20℃最低气温 －5℃c． 空气相对湿度不超过95%（25℃时）；d． 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e． 无强烈颠簸、震动和与垂直面的倾斜度不超过15º的环境； f． 无足以腐蚀金属和破坏绝缘的气体和蒸汽； g． 无滴水的场所；h． 电源电压的波形近似于正弦波； i． 三相电源电压近似对称。
3 型号说明、执行标准及防爆型式和标志3.1矿用隔爆型移动变电站以如下型号作为标志：3.2产品执行标准：GB3836.1～2-2000、GB8286-2005、Q/3209003ZL006-2008。
3.3防爆标志：Exd1 4 技术参数4.1 电压组合及联结组标号（见表1）。
表1 电 压 组 合额定容量，kVA 一次电压，V 二次电压，V联结组标号50100 160 200 250 693/400315 400 500 630 1200/693 Yy0(d11)800 1000 1200/693 3450 Yy0(d11) Yyn0 1250 1600 2000 2500 1200、3450Yy0、Yyn0、Dyn113150 4000 5000 63006000， 100003450 Dyn11注：当二次电压为693/400V 或1200/693V 时，如订货未注明，出厂时为400V 或693V。

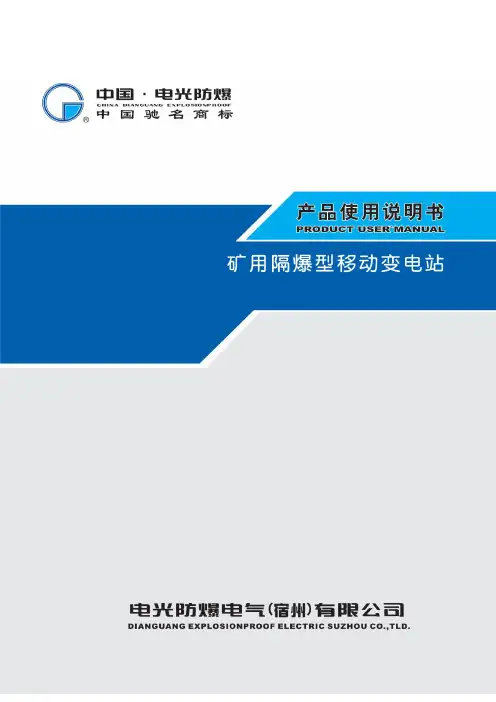

0000 0000000000000000 000目录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前言本说明书按照GB 9969.1-1998工业产品使用说明书总则进行编制。
KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。
警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。
1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。

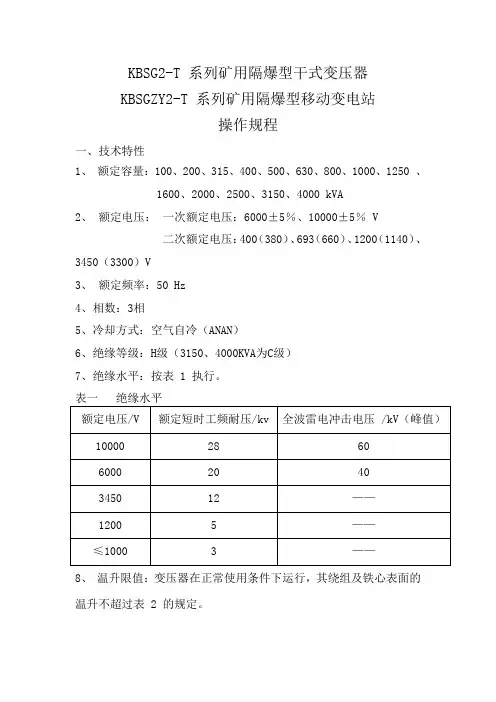

KBSG2-T 系列矿用隔爆型干式变压器KBSGZY2-T 系列矿用隔爆型移动变电站操作规程一、技术特性1、额定容量：100、200、315、400、500、630、800、1000、1250 、1600、2000、2500、3150、4000 kVA2、额定电压：一次额定电压：6000±5％、10000±5％ V二次额定电压：400（380）、693（660）、1200（1140）、3450（3300）V3、额定频率：50 Hz4、相数：3相5、冷却方式：空气自冷（ANAN）6、绝缘等级：H级（3150、4000KVA为C级）7、绝缘水平：按表 1 执行。
8、温升限值：变压器在正常使用条件下运行，其绕组及铁心表面的温升不超过表 2 的规定。
表2 温升限值二、操作规程1、操作人员应熟悉移变的性能、操作方法、供电系统、运行方式，作到停送电安全、准确、及时。
2、停送电必须有计划（事故例外），停电时必须按批准时间停电，并告知用电单位和调度，同样送电时必须通知用电单位和调度，确保安全。
3、停电操作⑴操作高压设备，必须穿戴与其电压等级相符的绝缘靴、绝缘手套。
⑵停移变严禁直接拉高压隔离开关，应先分断断路器。
具体方法是直接按高、低压电分、自检按钮，或者按高压头的手动分闸按钮，使断路器断开，在确认断路器断开后，然后把高压隔离开关操作手柄拉到接地位置并可靠闭锁。
严禁在断路器没分断情况下拉高压隔离开关，造成高压隔离开关弧光短路烧毁。
⑶停电完毕，在高压隔离操作手柄上挂“有人工作，严禁合闸”标志牌。
严格执行“谁停谁送”原则。
4、送电操作⑴接调度或上级领导指令，通知用电单位然后方可送电。
⑵移变送电应先把高压隔离开关操作手柄拉到合闸位置，然后按高低压保护箱复位按钮，复位正常后，按电合按钮或手动送电，送电后观察移变运行是否正常，确保运行正常。
⑶当按高低压复位按钮不能复位时，应查清原因，不得顶住试验、复位按钮强行送电，以免事故扩大。
KBSGZY矿用隔爆型移动变电站原理与维修KBSGZY矿用隔爆型移动变电站是一种能够在煤矿等爆炸危险环境下使用的移动供电设备，主要用于供应电能给矿井的电动机设备。
它采用了特殊的隔爆防护措施，能够有效防止爆炸危险因素引起的火灾和爆炸，确保人员和设备的安全。
1.输入电源：矿用隔爆变电站通过高压线路和输入开关进行输入电源的接入，输入电源经过绕组和变压器进行降压，以便后续使用。
3.变压器：经过发电和输入电源后，矿用隔爆变电站需要将电压进行变压，以便为矿井提供所需的电压。
变电站内部的变压器会将输入电源的高压转化为所需的低压，以满足矿井所需的电能。
4.低压开关：矿用隔爆变电站配备了多种低压开关，用于控制和保护供电设备。
低压开关主要包括接触器、熔断器、断路器等，能够对电流、电压等参数进行监控和保护，确保设备的安全运行。
维修矿用隔爆型移动变电站需要注意以下几点：
1.定期检查：定期对变电站进行检查，包括外观、接线、设备状态等方面，及时发现并处理异常情况。
2.清洁保养：保持变电站的清洁，定期清理灰尘和污垢，确保设备的散热和运行正常。
3.维护电缆接头：检查电缆接头的紧固情况，确保接头良好连接，防止松动和脱落。
4.处理故障：当变电站出现故障时，应及时排除，可以根据故障指示灯或报警器的提示进行判断和修复。
5.做好安全防护：在维修过程中，应戴好电气绝缘手套、绝缘工具，并切断电源，以确保人员的安全。
总之，KBSGZY矿用隔爆型移动变电站通过合理的电路设计和隔爆防护措施，可以在爆炸危险环境下安全运行。
维修时需要定期检查、清洁保养、维护电缆接头，并及时处理故障，做好安全防护工作，以确保设备的正常运行和人员的安全。
1.用途本公司生产的KBG系列矿用隔爆型移动变电站用高压真空开关（以下简称本高压开关），适用于爆炸性气体环境的矿井中，对矿山10KV和6KV供电系统进行控制和保护。
本高压开关与矿用干式变压器及本公司生产的XBD系列低压保护箱配套，共同组成矿用隔爆型移动变电站。
2.使用环境条件1.海拔高度不超过2000m；2.工作环境温度：－20℃～＋40℃；3.周围空气相对湿度不大于95％（25℃时）；4.无显著振动和冲击的地方；5.爆炸性气体环境的煤矿井下；6.无足已破坏金属及绝缘的气体和蒸气地方；7.无滴、淋水和水侵蚀地方。
3.产品规格型号含义3.1型号说明3.2防爆类型：矿用隔爆型3.3防爆标志：ExdI3.4执行标准：GB8286-2005、JB8739-1998、QB/YC01-20064.技术指标4.1主要技术参数（见表1）4.2绝缘水平 （见表2）表1表2项目名称 KBG － /6 KBG － /10额定电压 KV6 10 额定频率 Hz50 50 额定电流 A 50、200、400 50、200、400额定短路开断电流KA10 12.5 额定短路电流开断次数 30 30额定热稳定电流 KA10 12.5 额定热稳定时间 S2 2 额定动稳定电流 KA25 31.5 额定电流开断次数10000 10000 机戒寿命10000 10000 平均合闸速度 m/s 0.4～0.8 0.4～0.8 平均分闸速断 m/s 0.8～1.1 0.8～1.1触头开距 mm 8±1 9±1超行程 mm 3＋13+1 外型尺寸 mm 1025×1050×900 1065×1050×940重量 Kg495 510 额定短时耐受电压（KV） 额定全波雷电冲击 耐受电压（KV） 额定电压（KV）相地 相间 隔离开关 断口 辅助回路对地相地 相间 隔离开关 断口 630 34 2 60 70 1042 48 2 75 855.结构及工作原理5.1结构本系列高压开关外形、结构如图一、图二。
