矿用隔爆型干式变压器技术协议

矿用隔爆干式变压器技术规范书型号KBSG-2002014年1月8日矿用隔爆干式变压器技术规范书一、设备型号矿用隔爆型干式变压器：KBSG-200 数量2台二、使用条件产品正常使用条件：1.海拔不超过1000m；2.环境温度：最高气温+40°C最高日平均气温+30°C最高年平均气温+20°C最低气温−5°C3.空气相对湿度不大于95%（+25°C时）；4.在有甲烷混合气体和煤尘且有爆炸危险的矿井中；5.无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；6.无足以腐蚀金属和破坏绝缘的气体和蒸汽；7.无滴水的地方；8.电源电压的波形近似于正弦波；9.三相电源电压近似对称。

注：海拔超过1000m，则温升和绝缘水平应按有关规定的条款进行修正。

三、技术参数额定容量：100、200、315、400、500、630、800、1000、1250、1600、2000、2500、3150、4000（kVA）额定电压：一次电压 6000、10000（V）二次电压 400（380）、693（660）、1200（1140）、3450（3300）（V）额定频率：50 Hz相数：3相冷却方式：空气自冷（ANAN）绝缘材料耐热等级：H级技术性能数据和联结组标号：见表1、表2：绝缘水平：按表3执行。

温升限值：变压器在正常使用条件下运行，其绕组及铁心表面的温升不超过表4的规定。

表1表3 绝缘水平表4 温升限值四、吊运和安放1.箱体上吊拌供整体起吊用，四个吊拌必须同时使用，起吊时钢丝绳与垂直线的夹角不得大于30°，钢丝绳的吨位应满足起吊重量的要求。

2.箱体底部的拖撬及拖撬两端的拉钩孔可供拖动用。

3.如果具体情况需要，可在拖撬下安装小车，轨距有600mm和900mm两种规格供选用。

4.在作业现场安放时，设备的倾斜度应小于15°。

五、投运前的检查设备在投入运行前应进行严格的检查：1.查看外观有无严重碰撞、划伤的痕迹和变形等伤害。

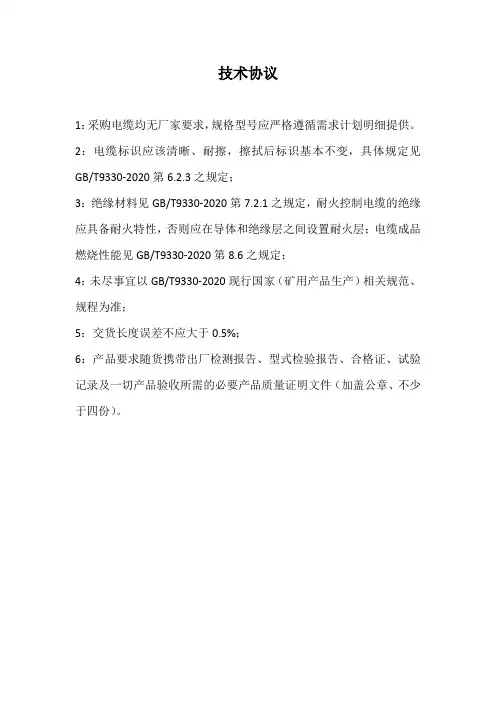

技术协议
1：采购电缆均无厂家要求，规格型号应严格遵循需求计划明细提供。

2：电缆标识应该清晰、耐擦，擦拭后标识基本不变，具体规定见GB/T9330-2020第6.2.3之规定；
3：绝缘材料见GB/T9330-2020第7.2.1之规定，耐火控制电缆的绝缘应具备耐火特性，否则应在导体和绝缘层之间设置耐火层；电缆成品燃烧性能见GB/T9330-2020第8.6之规定；
4：未尽事宜以GB/T9330-2020现行国家（矿用产品生产）相关规范、规程为准；
5：交货长度误差不应大于0.5%；
6：产品要求随货携带出厂检测报告、型式检验报告、合格证、试验记录及一切产品验收所需的必要产品质量证明文件（加盖公章、不少于四份）。

干式变压器技术协议一、适用范围1.1本技术协议适用于我公司生产的10kV干式变压器，对结构、性能、等方面提出了技术要求。

1.2本技术协议经供需双方确认后作为订货合同的技术附件，与合同正本具有同等的法律效力。

1.3本技术协议未尽事宜，由供需双方协商确定。

二、产品引用标准GB/T 1094.1-2013 电力变压器第1部分：总则GB/T 1094.3-2017 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.5-2008 电力变压器第5部分：承受短路的能力GB/T 1094.10-2003 电力变压器第10部分：声级测定GB/T 1094.11-2022 电力变压器第11部分：干式变压器GB/T 1094.12-2013 电力变压器第12部分: 干式电力变压器负载导则GB/T 10228-2015 干式电力变压器技术参数和要求JB/T 3837-2016 变压器类产品型号编制方法GB/T 311.1-2012 绝缘配合第1部分：定义、原则和规则GB/T 5273-2016 高压电器端子尺寸标准化GB/T 7354-2003 局部放电量测量GB/T 4208-2017 外壳防护等级（IP代码）JB/T 10088-2016 6kV-1000kV级电力变压器声级GB 20052-2020 电力变压器能效限定值及能效等级注: 以上标准均执行最新版本,设备的其他要求按相应国家标准。

三、运行环境安装地点：室内海拔高度≤1800米环境温度 -10℃～+50 ℃最高年平均温度： 20℃最高日平均温度： 30℃日平均温差： 25℃相对湿度：≤93%耐地震能力: 地面水平加速度 0.2g地面垂直加速度 0.1g四、技术规范：4.1设备名称：三相双绕组干式电力变压器4.2额定电压： 10±2×2.5%/0.4 kV4.3额定频率： 50 Hz4.4相数： 3相4.5联接组标号： Dyn114.6短路阻抗：见表格4.7线圈绝缘等级： H级4.8温升： 90K4.9系统接地方式： 10kV 侧不接地0.4kV侧中性点直接接地4.10冷却方式： AN/AF4.11工频耐压: HV 35kV/minLV 3kV/min4.12额定冲击耐压： HV 75kV4.13局部放电水平：按照GB1094.11及IEC60076中规定的试验方法，局放值不大于5Pc。

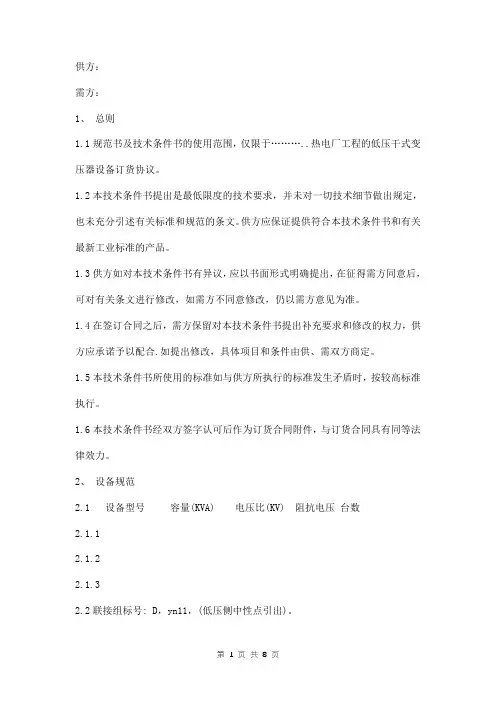

供方：需方：1、总则1.1规范书及技术条件书的使用范围，仅限于………..热电厂工程的低压干式变压器设备订货协议。

1.2本技术条件书提出是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。

供方应保证提供符合本技术条件书和有关最新工业标准的产品。

1.3供方如对本技术条件书有异议，应以书面形式明确提出，在征得需方同意后，可对有关条文进行修改，如需方不同意修改，仍以需方意见为准。

1.4在签订合同之后，需方保留对本技术条件书提出补充要求和修改的权力，供方应承诺予以配合.如提出修改，具体项目和条件由供、需双方商定。

1.5本技术条件书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。

1.6本技术条件书经双方签字认可后作为订货合同附件，与订货合同具有同等法律效力。

2、设备规范2.1 设备型号容量(KVA) 电压比(KV) 阻抗电压台数2.1.12.1.22.1.32.2联接组标号: D，yn11，(低压侧中性点引出)。

2.3冷却方式:风扇冷却2.4绝缘等级:F级，最高温升100K，温度极限155℃。

2.5绝缘水平:雷电冲击耐受电压(峰值) ≮75KV.1分钟工频耐电压(有效值) ≮35KV.2.6中性点运行方式:直接接地3、设备使用环境条件(本设备安装于户内)3.1安装地点:户内3.2海拔高度:不超过1000米3.3极端最高温度:42.1℃3.4极端最低温度:-23.0℃3.5平均相对湿度:64%3.6地震强度:6度4、技术要求4.1电厂用干式变压器为三相，双卷，其绝缘等级不低于“F”级。

变压器寿命不小于30年。

4.2在最高的环境温度下能保证变压器额定容量输出，环境温度20℃时，允许10%过负荷连续运行。

4.3具有良好的耐高强度的绝缘结构，设有轴向风道，散热性良好。

4.4可随时投网，停止运行一段时间后，可不经干燥而直接投入电网安全运行。

4.5阻燃性好，自身不燃，遇到火源时，不产生有害气体。

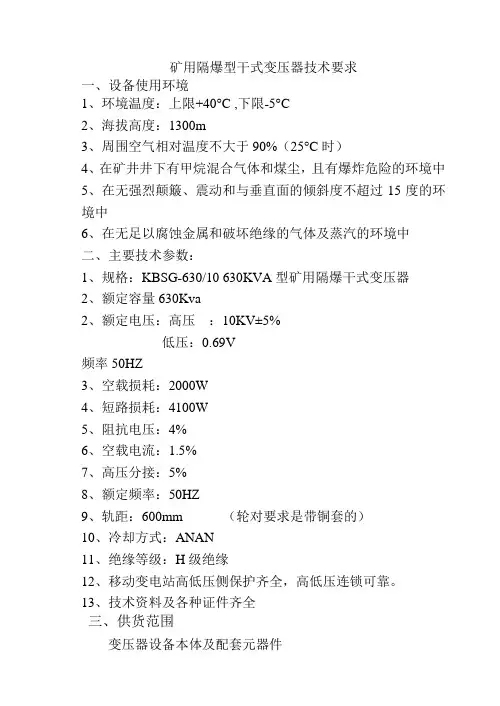

矿用隔爆型干式变压器技术要求一、设备使用环境1、环境温度：上限+40°C ,下限-5°C2、海拔高度：1300m3、周围空气相对温度不大于90%（25°C时）4、在矿井井下有甲烷混合气体和煤尘，且有爆炸危险的环境中5、在无强烈颠簸、震动和与垂直面的倾斜度不超过15度的环境中6、在无足以腐蚀金属和破坏绝缘的气体及蒸汽的环境中二、主要技术参数：1、规格：KBSG-630/10 630KVA型矿用隔爆干式变压器2、额定容量630Kva2、额定电压：高压：10KV±5%低压：0.69V频率50HZ3、空载损耗：2000W4、短路损耗：4100W5、阻抗电压：4%6、空载电流：1.5%7、高压分接：5%8、额定频率：50HZ9、轨距：600mm （轮对要求是带铜套的）10、冷却方式：ANAN11、绝缘等级：H级绝缘12、移动变电站高低压侧保护齐全，高低压连锁可靠。

13、技术资料及各种证件齐全三、供货范围变压器设备本体及配套元器件四、执行标准设备的设计和制造应符合现行的中国最新版国家标准（GB）或国际电工委员会（IEC）标准五、技术资料1、技术资料范围1）、供货项目清单2）、安装使用说明书以上所供技术资料应能够满足工程设计、安装、操作和维修的需要。

2、技术资料数量：6套。

3、技术资料交付时间卖方在合同签订后7日内提供满足设计需要的技术资料，其它技术资料在合同签订后30日内提供完毕。

并以特快专递，所供技术资料均需加盖技术部门印章。

4、性能试验及检验报告文件1）、产品分项和综合试验数据及报告2）、重要零部件材质的检测试验报告3）、该产品执行的国际或国家标准4）、文件数量：2套，发货时随机附带一套，5、对于其它没有列入合同技术资料清单，确是工程所必需的文件和资料，一经提出，卖方也应及时免费提供。

六、附招标货物清单。

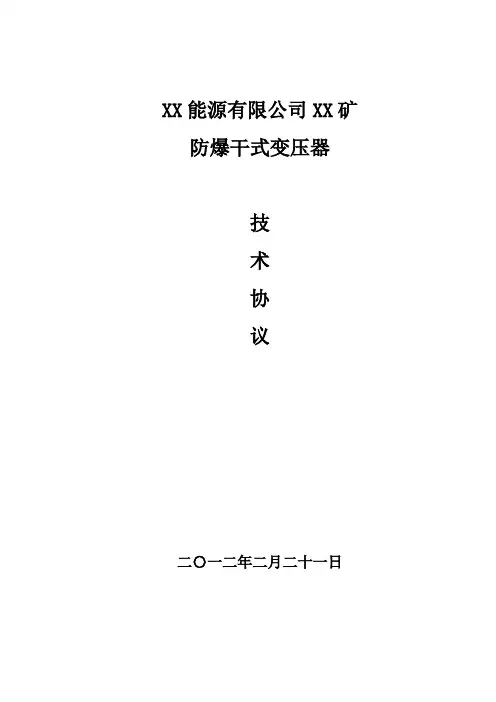

XX能源有限公司XX矿防爆干式变压器技术协议二〇一二年二月二十一日XX能源有限公司XX矿防爆干式变压器技术协议甲方：乙方：甲方向乙方购买防爆干式变压器共计5台，其中KBSG-T-630/6型2台，KBSG-T-315/6型3台，用于XX变电所设备安装，经双方协商，达成如下技术协议：一、设备型号及数量：二、设备技术参数：1、2、产品的其它性能参数应符合《GB3836.1～3－2000 爆炸性气体环境用电气设备》、《GB8286－2005 矿用隔爆型干式变压器》标准的要求。

三、设备的运行环境条件：1、海拔不超过1000m；2、环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃，3、空气相对湿度不超过95%(25℃时)；4、在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；5、无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；6、无足以腐蚀金属和破坏绝缘的气体和蒸汽；7、无滴水的场所；8、电源电压的波形近似于正弦波；9、三相电源电压近似对称。

四、执行标准：GB8286-2005《矿用隔爆型移动变电站》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》。

五、技术要求：1、所有干式变压器必须有可方便调节变压器输出电压等级的分接开关。

2、干式变压器高、低压侧均设电器联锁，一旦操作失误而在未切断高压电源情况下打开接线盒时，将会使高压配电开关跳闸。

3、设备出厂时必须做绕组直流耐压试验、短路阻抗和负载损耗测试、空载损耗及空载电流测试、绝缘实验、高压和低压联锁动作试验、漏电动作和电网补偿调整试验，同时在供货时提供以上试验报告。

4、设备空载损耗和负载损耗不得超过上表规定，绝缘水平为H级。

5、干式变压器高压侧进线嘴能够满足高压铠装电缆进行环氧树脂的浇灌密封，低压进线嘴采用密封垫和压盘式进线装置进行电缆密封。

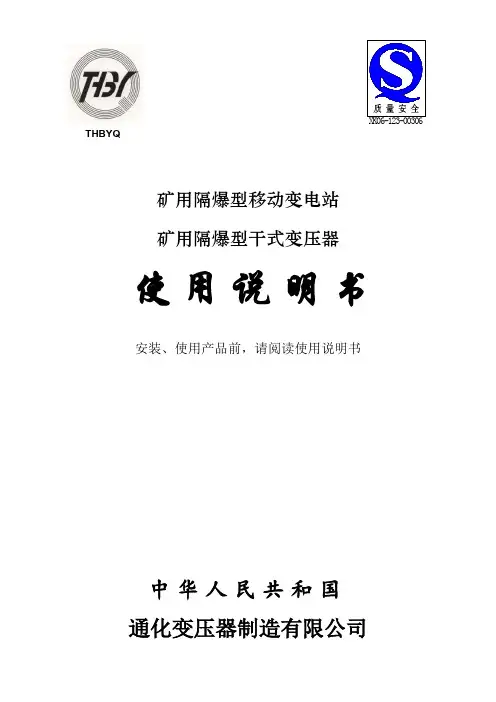

一、总则1、本使用说明书适用于KBSG系列矿用隔爆型干式变压器（以下简称：干式变压器）其容量为100、200、315、500、630 千伏安，电压级次为6（10）千伏，频率为50赫兹，专供矿井电力输送及作综合机械化采煤电源之用。

2、KBSG系列矿用隔爆型干式变压器，可在以下使用条件以及额定容量下连续长期工作。

1）、海拔高度不超过1000米；2）、周围环境温度不高于35ºC；3）、周围空气相对湿度不大于95％（＋25ºC时）；4）、在有甲烷混合气体或煤尘爆炸危险的矿井中；5）、在无强烈颠簸震动以及与垂直面的倾斜度不超过15º的环境中；6）、在无足以腐蚀金属和破坏绝缘的气体及蒸汽环境中；7）、无滴水地方。

二、型号及含义3、KBSG系列矿用隔爆型干式变压器标志举例：额定容量500千伏安，高压电压级次为10千伏的矿用隔爆型干式变压，应标志成KBSG－500／10，即：三、技术参数KBSG系列矿用隔爆型干式变压器额定性能数据见表1、表2。

1、一次额定电压为6000V的干式变压器额定性能数据见表1的规定。

表12、一次额定电压为10000V的干式变压器额定性能数据按表2的规定。

3、干式变压器各部位电气绝缘强度应能承受表3规定的工频耐压试验而无损伤（试验中不包括电子及保护器件）。

4、干式变压器运行中允许温度应按设置在变压器箱壳上部空腔内的热敏元件显示温度来检查，其允许温度不得超过140ºC。

四、结构概述5、干式变压器箱体均由钢板焊制而成，主体侧面采用瓦楞钢板结构以增加散热面。

6、干式变压器的高压线经由高压电缆引入装置，引入高压接线盒。

低压线经低压电缆引出装置（可用1200V／95mm2及以下矿用电缆配合使用）引出低压接线盒，可见图1－1矿用隔爆型干式变压器外型图。

7、控制线（包括超温信号装置）由低压接线盒上的控制接线嘴引出。

8、干式变压器高压侧设急停按钮，紧急情况按急停按钮能切断上一级高压电源。

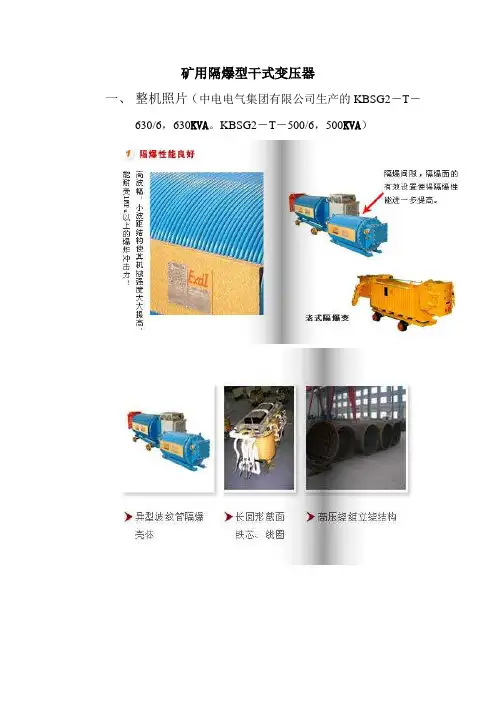

矿用隔爆型干式变压器一、整机照片（中电电气集团有限公司生产的KBSG2－T－630/6，630KVA。

KBSG2－T－500/6，500KVA）二、概述：矿用干式变压器具有隔爆型结构，因此它可用于有煤尘和瓦斯爆炸危险的矿井中，作为低压动力设备的电源。

它也是综采工作面和掘进工作面的总电源。

是移动变电站重要组成部分。

三、干式变压器的性能和技术参数下面以中电（CEET）电气集团有限公司生产的KBSG2－T－630/6，630KVA容量的矿用隔爆型干式变压器为例，说明一下它的部分技术参数；KBSG2－T－630/6型干式变压器的技术参数：型号：KBSG2－T－630/6额定容量：630KVA产品标准：GB8286－1996绝缘等级：H防爆标志：ExdI冷却方式：ANAN绝缘水平：LI40 AC20/AC5短路阻抗：4.69％（145℃）变压器器身质量：2297㎏变压器总质量：3234㎏额定电压：高压6000伏，低压1200伏/693伏额定电流：高压60.6安，低压303.1安/525安防爆合格证号：CMEXC 2042451安全标志号：20044684产品代号：IZB.720.4011出厂日期：2006年7月四、结构和工作原理1、它的铁芯采用低损耗的冷轧硅钢片。

线圈为铜线绕制的圆筒式结构。

它的外壳呈圆柱形，两端各有外端盖，打开外端盖后，分别内有高、低压接线柱，接入电缆后可在通过电缆处密封（隔爆密封胶圈），并有压紧装置。

圆筒型外壳上焊有托架，装在特制的下车上，方便于运输和移动。

外壳和托架上均有接地螺栓，供连接接地线使用。

可安装在巷道中的轨道上，无需专门硐室；一次侧绕组上有分接头；变压器绝缘等级为H级，长期工作温度为180℃，内部装有温度继电器WJ,采用空气自冷式散热。

型号的含义：KBSG□—□ / □K—矿用，B—隔爆，S—三相，G—干式，□—更新升级序号，□ / □—容量（KVA）/高压侧额定电压(KV) 常用的干式变压器有沈穗变压器厂的KBSGT－500/6, 500KVA。

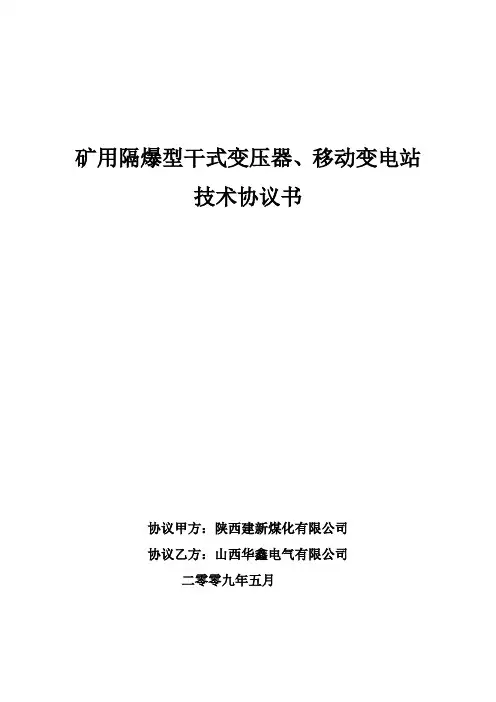

矿用隔爆型干式变压器、移动变电站技术协议书协议甲方：陕西建新煤化有限公司协议乙方：山西华鑫电气有限公司二零零九年五月经甲、乙双方共同协商，己方委托乙方承担矿用隔爆型干式变压器、移动变电站的制造，根据《中华人民共和国经济合同法》及有关政策法规，为明确制造过程中双方的权利、义务及经济责任，经双方协商达成本协议，望共同遵守。

一、技术要求：二、1、名称、型号、数量列表2、主要技术参数：2.1额定容量：见上表2.2一次电压：10+5%KV2.3二次电压：1200/693V2.4相数：三相2.5频率：50Hz2.6联结组别：Yyo(d0)2.7冷却方式：空气自冷式2.8绝缘等级：H级2.9空载电流:<1.5%3、供货要求：3.1、变压器铁芯选用优质低损耗高导磁硅钢片。

3.2所配高、低压开关均选用山东众成矿山自动化有限公司的产品。

注：永磁式快开门开关，高压侧为红色，低压侧为淡黄色。

3.3开关应具备智能操控，保护功能齐全，RS485通信接口。

3.4乙方须保证矿用隔爆变压器及移动变电站（乳白色、配带轮子，轨距为900mm）由中标厂商制造。

3.5交货时免费赠送的备品、备件不得低于所中标设备总价3%，并填报各种设备配件明细。

3.6到货时交付安装图纸5份，维修及使用说明一式三份。

3.7乙方制造生产的各种设备及零部件均需检验、测试，符合国家规定的质量标准。

3.8整机出厂时，须带全套随机资料：检验报告、合格证、煤安证、防爆证、生产许可证及零部件安装、调试、使用说明书。

3.9乙方需对设备实行国家规定的质量三包，保质期二年。

4、其他4.1本协议由与甲、乙双方订立的设备买卖合同具有同等法律效力。

4.2本协议未尽事宜，双方共同协商解决。

4.3本协议一式四份，甲、乙双方各拿两份。

甲方（盖章）：乙方（盖章）：甲方代表（签字）：乙方代表（签字）：二零零九年月日日。

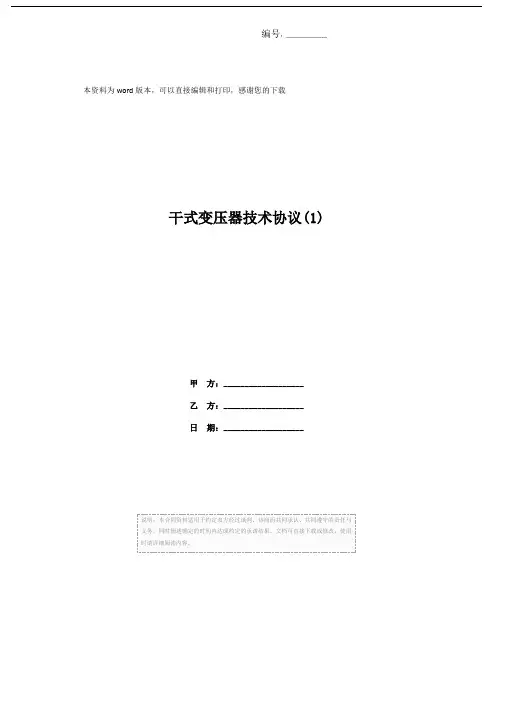

编号：_______________本资料为word版本，可以直接编辑和打印，感谢您的下载干式变压器技术协议(1)甲方：___________________乙方：___________________日期：___________________规范书干式变压器技术规范书1 .总则1.1本技术规范书适用丁干式变压器设备采购。

它提出了变压器的功能设计、结构、性能安装和试验等方面的技术规范。

1.2本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用标准。

我方保证提供满足招标文件和所列标准要求的高质量产品及其相应服务。

1.3本规范书中未尽事项均满足相应国家及行业标准规定。

1.4未尽事宜由双方交流确定。

2. 供货范围及数量3. 应遵循的标准（有关标准包括但不限丁以下最新版本的标准）GB1094.11GB/T10228IEC 60076-114. 正常使用条件4.1环境条件4.1.1海拔高度不超过1000 m。

4.1.2环境温度：最高气温：+45 C最热月平均气温：+30 C最高年平均气温：+20 C最低气温：-10 C （户外）/ -5最大日温差：25K C （户内）4.1.3月平均最高相对湿度（25C）：90%4.1.4污秽等级：in级4.1.5安装地点：户内4.2系统运行条件4.2.1系统额定频率：50Hz4.2.2系统最局运仃电压（Um : 10.5kV5.设备规范5.1名称：十式变压器SCB115.2型式：环氧树脂浇注十式。

5.3系统主要参数5.3.1 系统额定电压（Kv） : 10KV5.3.2 系统最高工作电压：10.5kV5.3.3 系统额定频率：50Hz5.3.4 系统中性点接地方式：高压侧不接地、低压侧中性点直接接地系统5.3.5 安装地点：户内6. 技术要求及参数6.1要求6.1.1额定变比及外形要求：b:1000kVA:10±2X2.5 %/0.4c:1250kVA:10±2X2.5 %/0.46.1.2额定容量：1000kVA 2 台；12500 kVA 2 台6.1.3阻抗电压:1000KVA: 6%1250KVA: 6%6.1.4变压器外罩的防护等级：IP206.1.5中性点接地方式：直接接地6.1.6 冷却方式：AN/AF6.1.7连接组别：1000KVA: D,y111250KVA: D,y116.1.8变压器损耗按国家标准执行，卖方应提供空载损耗、负载损耗、空载电流保证值。

技术规范书干式变压器技术规范书1．总则1.1本技术规范书适用于干式变压器设备采购。

它提出了变压器的功能设计、结构、性能安装和试验等方面的技术规范。

1.2本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用标准。

我方保证提供满足招标文件和所列标准要求的高质量产品及其相应服务。

1.3本规范书中未尽事项均满足相应国家及行业标准规定。

1.4未尽事宜由双方交流确定。

2．供货范围及数量3.应遵循的标准(有关标准包括但不限于以下最新版本的标准)GB1094.11GB/T10228IEC 60076-114. 正常使用条件4.1环境条件4.1.1 海拔高度不超过1000 m。

4.1.2 环境温度:最高气温： +45℃最热月平均气温： +30℃最高年平均气温： +20℃最低气温： -10℃（户外）/ -5℃（户内）最大日温差： 25K4.1.3 月平均最高相对湿度（25℃）： 90%4.1.4 污秽等级:Ⅲ级4.1.5 安装地点: 户内4.2 系统运行条件4.2.1 系统额定频率：50Hz4.2.2 系统最高运行电压（Um）：10.5kV5.设备规范5.1名称：干式变压器SCB115.2型式：环氧树脂浇注干式。

5.3系统主要参数5.3.1 系统额定电压(Kv)：10KV5.3.2 系统最高工作电压：10.5kV5.3.3 系统额定频率：50Hz5.3.4 系统中性点接地方式：高压侧不接地、低压侧中性点直接接地系统。

5.3.5 安装地点：户内6.技术要求及参数6.1要求6.1.1额定变比及外形要求：b:1000kVA:10±2×2.5％/0.4c:1250kVA:10±2×2.5％/0.46.1.2额定容量：1000kVA 2台；12500 kVA 2台6.1.3阻抗电压：1000KVA: 6%1250KVA: 6%6.1.4变压器外罩的防护等级：IP206.1.5中性点接地方式：直接接地6.1.6冷却方式： AN/AF6.1.7连接组别：1000KVA: D,y111250KVA: D,y116.1.8变压器损耗按国家标准执行，卖方应提供空载损耗、负载损耗、空载电流保证值。

矿用隔爆型移动变电站技术协议书范文第1篇：矿用隔爆型移动变电站技术协议书范文(以下简称*方）与（以下简称乙方）就*方购置变压器设备的相关技术问题，达成如下协议，本协议作为合同附件与之同时生效，并具有同等法律效力。

本协议一式六份，*方执四份，乙方执二份。

一、型号及数量：kbsgzy-1250/10/1.2矿用隔爆型移动变电站 1台kbsgzy-1600/10/1.2矿用隔爆型移动变电站 3台二、使用环境：1、海拔高度：不超过1100m2、环境温度：最高气温+40℃最低气温-5℃最高日平均气温+30℃最高年平均气温+20℃3、相对湿度:不超过95%（+25℃）4、在有**混合气体和煤尘，且有*危险的矿井中5、无强烈颠簸、振动和与垂直的倾斜度不超过15°的环境中6、无足以腐蚀金属和破坏绝缘的气体和蒸汽7、无滴水的地方8、电源电压和波形近似于正弦波9、安装地点：肖家洼煤矿井下21采区运输上山巷道、井下21采区运输顺槽巷道。

三、主要技术指标及功能：生产标准：gb8286-2005；gb3836-2000。

1、额定容量：1600kva额定电压：高压10kv±5%低压1200kv额定电流：高压92.34a 低压769.8a空载损耗：3800w 负载损耗：8500w阻抗电压：5% 空载电流：1%移动变电站平轮轨距 900mm2、额定容量：未完，继续阅读 >第2篇：电站给水泵技术协议书水泵维修、改造技术要求1、维修改造内容水泵级间漏水等问题维修完好，机械密封改造完成后可以满足现场使用要求，达到高效安全经济运行条件。

2、技术要求（1）水泵技术规格：cg-d150-100*8型多级离心式水泵，扬程：流量：配用功率：630kw。

（2）维修、改造后的水泵自身备件可与现场dg150-100*8水泵备件互换使用。

（3）水泵负荷侧与非负荷侧由填料密封形式改为机械密封形式。

（4）级间漏水严重，水泵需全部解体清理检查，更换密封件。

矿用隔爆型移动变电站及矿用隔爆型干式变压器检修技术要求一、组成1.矿用隔爆型移动变电站（以下简称移动变电站），由隔爆型移动变电站用干式变压器、矿用隔爆型移动变电站用高压开关(以下简称高压开关)和矿用隔爆型移动变电站低压开关（以下简称低压开关）等三部分组成的移动式成套装置。

2.矿用隔爆型移动变电站用高压负荷开关和矿用隔爆型移动变电站低压馈电开关部分适用本规范6.1的相关规定。

二、隔爆型干式变压器1.铁芯（1）铁芯采用冷轧硅钢片，KSGB型检修后的数据及损耗不应超过表106的规定。

表106 KSGB变压器数据及损耗表（2）矿用隔爆型移动变电站干式变压器的数据符合表107（GB8286标准）的规定。

（3）铁芯表面应涂H级硅有机绝缘漆。

（4）铁芯的组装及绝缘等级标准，参见本规范6.2.1.1的规定。

表107 矿用隔爆型移动变电站干式变压器的数据表2.线圈（1）线圈采用H级绝缘。

（2）线圈组装：低压线圈距铁芯距离为10mm。

高、低压线圈之间间隙为23mm （包括10mm气道＋2.5mm～3mm围板＋10mm气道）。

高、低压线圈距铁轭距离为50mm（包括端围20mm＋气道27mm＋护板3mm）。

高压线圈相间距离为12mm（包括相间隔板2mm）。

（3）线圈的通用规范参见本规范6.2.1.2的有关规定，线圈的绝缘状态达到三级以上时应进行更新。

3.接线与套管（1）线圈的接线组别当额定电压为6/ 1.2kV时为Y,y0；当额定电压为6/0.69kV时为Y,d11。

（2）高压线圈的分接抽头为±5％（特殊规定的除外）。

（3）高低压套管无裂纹、无灼伤，紧固可靠，环氧树脂固定正常。

（4）高低压侧3、4线柱接联锁线，低压侧1、2线柱接JW2型温度继电器。

4.机壳（1）机壳各部无变形、无锈蚀，结构及防爆性能必须符合本规范附录A.1.2的规定。

（2）壳体与拖撬连接牢固可靠，滚轮转动灵活。

5.变压器过热保护干式变压器箱壳内部上层空腔须有温度监测器件（温控开关），H级绝缘变压器装125℃温控开关，B级绝缘变压器装设80℃温控开关，以实现超温保护。

XX能源有限公司XX矿防爆干式变压器技术协议二〇一二年二月二十一日XX能源有限公司XX矿防爆干式变压器技术协议甲方：乙方：甲方向乙方购买防爆干式变压器共计5台，其中KBSG-T-630/6型2台，KBSG-T-315/6型3台，用于XX变电所设备安装，经双方协商，达成如下技术协议：一、设备型号及数量：二、设备技术参数：1、2、产品的其它性能参数应符合《GB3836.1～3－2000 爆炸性气体环境用电气设备》、《GB8286－2005 矿用隔爆型干式变压器》标准的要求。

三、设备的运行环境条件：1、海拔不超过1000m；2、环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃，3、空气相对湿度不超过95%(25℃时)；4、在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；5、无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；6、无足以腐蚀金属和破坏绝缘的气体和蒸汽；7、无滴水的场所；8、电源电压的波形近似于正弦波；9、三相电源电压近似对称。

四、执行标准：GB8286-2005《矿用隔爆型移动变电站》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》。

五、技术要求：1、所有干式变压器必须有可方便调节变压器输出电压等级的分接开关。

2、干式变压器高、低压侧均设电器联锁，一旦操作失误而在未切断高压电源情况下打开接线盒时，将会使高压配电开关跳闸。

3、设备出厂时必须做绕组直流耐压试验、短路阻抗和负载损耗测试、空载损耗及空载电流测试、绝缘实验、高压和低压联锁动作试验、漏电动作和电网补偿调整试验，同时在供货时提供以上试验报告。

4、设备空载损耗和负载损耗不得超过上表规定，绝缘水平为H级。

5、干式变压器高压侧进线嘴能够满足高压铠装电缆进行环氧树脂的浇灌密封，低压进线嘴采用密封垫和压盘式进线装置进行电缆密封。
