KBSGZY矿用隔爆型移动变电站(干式变压器)使用说明书

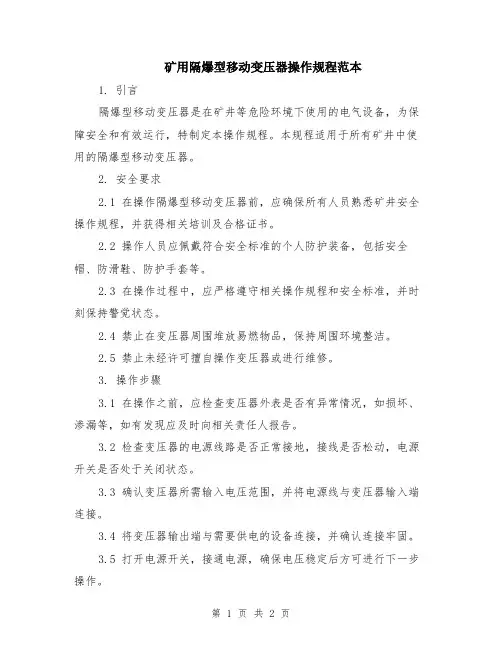

矿用隔爆型移动变压器操作规程范本1. 引言隔爆型移动变压器是在矿井等危险环境下使用的电气设备，为保障安全和有效运行，特制定本操作规程。

本规程适用于所有矿井中使用的隔爆型移动变压器。

2. 安全要求2.1 在操作隔爆型移动变压器前，应确保所有人员熟悉矿井安全操作规程，并获得相关培训及合格证书。

2.2 操作人员应佩戴符合安全标准的个人防护装备，包括安全帽、防滑鞋、防护手套等。

2.3 在操作过程中，应严格遵守相关操作规程和安全标准，并时刻保持警觉状态。

2.4 禁止在变压器周围堆放易燃物品，保持周围环境整洁。

2.5 禁止未经许可擅自操作变压器或进行维修。

3. 操作步骤3.1 在操作之前，应检查变压器外表是否有异常情况，如损坏、渗漏等，如有发现应及时向相关责任人报告。

3.2 检查变压器的电源线路是否正常接地，接线是否松动，电源开关是否处于关闭状态。

3.3 确认变压器所需输入电压范围，并将电源线与变压器输入端连接。

3.4 将变压器输出端与需要供电的设备连接，并确认连接牢固。

3.5 打开电源开关，接通电源，确保电压稳定后方可进行下一步操作。

3.6 定期监测变压器工作状态，如发现异常请及时停机检修，并向相关责任人报告。

3.7 在操作结束后，应及时切断电源，关闭电源开关，并将电源线与变压器和设备分别拆卸。

4. 应急处理4.1 如发现变压器渗漏、冒烟或其他异常情况，应立即切断电源，避免火灾或其他事故的发生。

4.2 在紧急情况下，应按照应急预案进行相应处置，并及时向相关责任人报告，协助进行处理。

5. 维护保养5.1 定期对隔爆型移动变压器进行检查、清洁和维护，确保其正常工作状态。

5.2 禁止在运行中进行维修，如有需要，应先切断电源并通知相关责任人。

5.3 外部维修人员在进行维修时应佩戴防爆设备，并按照相关规定操作，确保维修安全。

6. 结束语本操作规程是为了保障隔爆型移动变压器的安全运行，避免事故的发生而制定的，所有操作人员应严格遵守相关规定，确保工作的安全、高效进行。

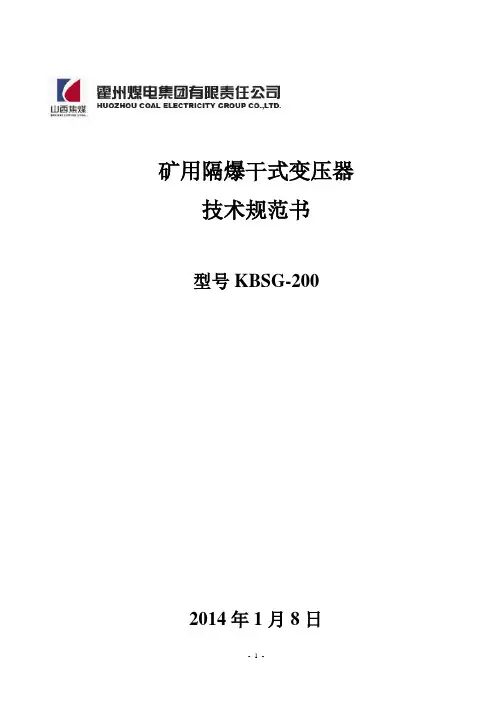

矿用隔爆干式变压器技术规范书型号KBSG-2002014年1月8日矿用隔爆干式变压器技术规范书一、设备型号矿用隔爆型干式变压器：KBSG-200 数量2台二、使用条件产品正常使用条件：1.海拔不超过1000m；2.环境温度：最高气温+40°C最高日平均气温+30°C最高年平均气温+20°C最低气温−5°C3.空气相对湿度不大于95%（+25°C时）；4.在有甲烷混合气体和煤尘且有爆炸危险的矿井中；5.无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；6.无足以腐蚀金属和破坏绝缘的气体和蒸汽；7.无滴水的地方；8.电源电压的波形近似于正弦波；9.三相电源电压近似对称。

注：海拔超过1000m，则温升和绝缘水平应按有关规定的条款进行修正。

三、技术参数额定容量：100、200、315、400、500、630、800、1000、1250、1600、2000、2500、3150、4000（kVA）额定电压：一次电压 6000、10000（V）二次电压 400（380）、693（660）、1200（1140）、3450（3300）（V）额定频率：50 Hz相数：3相冷却方式：空气自冷（ANAN）绝缘材料耐热等级：H级技术性能数据和联结组标号：见表1、表2：绝缘水平：按表3执行。

温升限值：变压器在正常使用条件下运行，其绕组及铁心表面的温升不超过表4的规定。

表1表3 绝缘水平表4 温升限值四、吊运和安放1.箱体上吊拌供整体起吊用，四个吊拌必须同时使用，起吊时钢丝绳与垂直线的夹角不得大于30°，钢丝绳的吨位应满足起吊重量的要求。

2.箱体底部的拖撬及拖撬两端的拉钩孔可供拖动用。

3.如果具体情况需要，可在拖撬下安装小车，轨距有600mm和900mm两种规格供选用。

4.在作业现场安放时，设备的倾斜度应小于15°。

五、投运前的检查设备在投入运行前应进行严格的检查：1.查看外观有无严重碰撞、划伤的痕迹和变形等伤害。

XK06-123-00306 THBYQ矿用隔爆型移动变电站矿用隔爆型干式变压器使用说明书安装、使用产品前，请阅读使用说明书中华人民共和国通化变压器制造有限公司目录1随机文件明细表. . . . . . . . . . . . . . . . . . . . . . . . . . . . ii 2产品使用说明书. . . . . . . . . . . . . . . . . . . . . . . . . . 1~321 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 结构概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 技术特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 外形尺寸及重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 安装、调整. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276 使用、操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277 运输、储存. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 288 产品验收. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 289 故障原因和处理方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2910 备品备件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3111 订货须知. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3012 产品质量承诺及售后服务. . . . . . . . . . . . . . . . . . . . . . . . . . . 3013 与我们联系. . . . . . .. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . 30i矿用隔爆型移动变电站随机文件明细表ii通化变压器制造有限公司矿用隔爆型移动变电站矿用隔爆型干式变压器产品使用说明书1 概述1.1 说明书适用范围本说明书适用于KBSGZY系列矿用隔爆型移动变电站和KBSG系列矿用隔爆型干式变压器。

目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。

KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。

警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。

高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。

铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。

本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。

1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。

使 用 说 明 书0ZL.469.002江苏中联电气 股份有限公司KBSGZY-50～6300/6-10矿用隔爆型移动变电站共7页 第1页1 用途与功能KBSGZY-50～6300/6-10矿用隔爆型移动变电站适用于煤矿井下和周围介质中含甲烷混合气体和煤尘，且有爆炸危险的环境中。

在额定频率为50Hz，一次侧电压为10kV 或6kV、中性点不接地的三相电力系统中运行，为煤矿井下的各种动力设备和各种用电装置提供电源。

具有较完善的的短路、过载、漏 电、过压、欠压保护功能，高压开关与低压开关之间及高压开关与上一级高压配电装置之间具有电气联锁，高压开关具有开盖电气联锁和移动变电站具有超温报警功能。

2 正常使用条件a．海拔不超过1000m； b．环境温度：最高气温 40℃最热月平均温度 30℃ 最高年平均温度 20℃最低气温 －5℃c． 空气相对湿度不超过95%（25℃时）；d． 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e． 无强烈颠簸、震动和与垂直面的倾斜度不超过15º的环境； f． 无足以腐蚀金属和破坏绝缘的气体和蒸汽； g． 无滴水的场所；h． 电源电压的波形近似于正弦波； i． 三相电源电压近似对称。

3 型号说明、执行标准及防爆型式和标志3.1矿用隔爆型移动变电站以如下型号作为标志：3.2产品执行标准：GB3836.1～2-2000、GB8286-2005、Q/3209003ZL006-2008。

3.3防爆标志：Exd1 4 技术参数4.1 电压组合及联结组标号（见表1）。

表1 电 压 组 合额定容量，kVA 一次电压，V 二次电压，V联结组标号50100 160 200 250 693/400315 400 500 630 1200/693 Yy0(d11)800 1000 1200/693 3450 Yy0(d11) Yyn0 1250 1600 2000 2500 1200、3450Yy0、Yyn0、Dyn113150 4000 5000 63006000， 100003450 Dyn11注：当二次电压为693/400V 或1200/693V 时，如订货未注明，出厂时为400V 或693V。

0000 0000000000000000 000目录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前言本说明书按照GB 9969.1-1998工业产品使用说明书总则进行编制。

KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。

警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。

高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。

铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。

本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。

1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。

KBSG2-T 系列矿用隔爆型干式变压器KBSGZY2-T 系列矿用隔爆型移动变电站操作规程一、技术特性1、额定容量：100、200、315、400、500、630、800、1000、1250 、1600、2000、2500、3150、4000 kVA2、额定电压：一次额定电压：6000±5％、10000±5％ V二次额定电压：400（380）、693（660）、1200（1140）、3450（3300）V3、额定频率：50 Hz4、相数：3相5、冷却方式：空气自冷（ANAN）6、绝缘等级：H级（3150、4000KVA为C级）7、绝缘水平：按表 1 执行。

8、温升限值：变压器在正常使用条件下运行，其绕组及铁心表面的温升不超过表 2 的规定。

表2 温升限值二、操作规程1、操作人员应熟悉移变的性能、操作方法、供电系统、运行方式，作到停送电安全、准确、及时。

2、停送电必须有计划（事故例外），停电时必须按批准时间停电，并告知用电单位和调度，同样送电时必须通知用电单位和调度，确保安全。

3、停电操作⑴操作高压设备，必须穿戴与其电压等级相符的绝缘靴、绝缘手套。

⑵停移变严禁直接拉高压隔离开关，应先分断断路器。

具体方法是直接按高、低压电分、自检按钮，或者按高压头的手动分闸按钮，使断路器断开，在确认断路器断开后，然后把高压隔离开关操作手柄拉到接地位置并可靠闭锁。

严禁在断路器没分断情况下拉高压隔离开关，造成高压隔离开关弧光短路烧毁。

⑶停电完毕，在高压隔离操作手柄上挂“有人工作，严禁合闸”标志牌。

严格执行“谁停谁送”原则。

4、送电操作⑴接调度或上级领导指令，通知用电单位然后方可送电。

⑵移变送电应先把高压隔离开关操作手柄拉到合闸位置，然后按高低压保护箱复位按钮，复位正常后，按电合按钮或手动送电，送电后观察移变运行是否正常，确保运行正常。

⑶当按高低压复位按钮不能复位时，应查清原因，不得顶住试验、复位按钮强行送电，以免事故扩大。

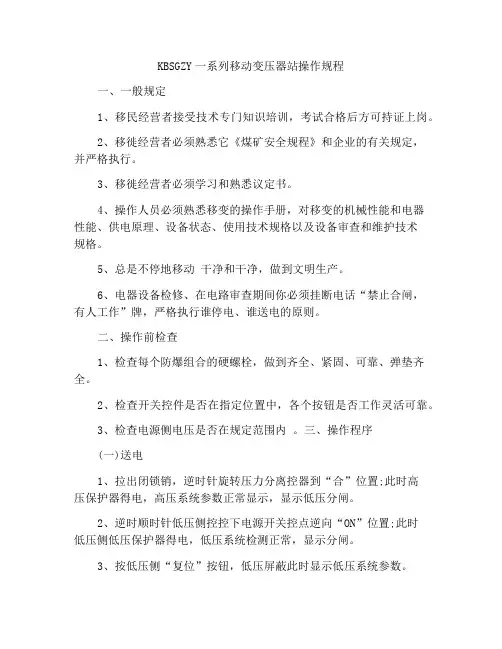

KBSGZY一系列移动变压器站操作规程一、一般规定1、移民经营者接受技术专门知识培训，考试合格后方可持证上岗。

2、移徙经营者必须熟悉它《煤矿安全规程》和企业的有关规定，并严格执行。

3、移徙经营者必须学习和熟悉议定书。

4、操作人员必须熟悉移变的操作手册，对移变的机械性能和电器性能、供电原理、设备状态、使用技术规格以及设备审查和维护技术规格。

5、总是不停地移动干净和干净，做到文明生产。

6、电器设备检修、在电路审查期间你必须挂断电话“禁止合闸，有人工作”牌，严格执行谁停电、谁送电的原则。

二、操作前检查1、检查每个防爆组合的硬螺栓，做到齐全、紧固、可靠、弹垫齐全。

2、检查开关控件是否在指定位置中，各个按钮是否工作灵活可靠。

3、检查电源侧电压是否在规定范围内。

三、操作程序(一)送电1、拉出闭锁销，逆时针旋转压力分离控器到“合”位置;此时高压保护器得电，高压系统参数正常显示，显示低压分闸。

2、逆时顺时针低压侧控控下电源开关控点逆向“ON”位置;此时低压侧低压保护器得电，低压系统检测正常，显示分闸。

3、按低压侧“复位”按钮，低压屏蔽此时显示低压系统参数。

4、按高压侧“复位”按钮，高压保护器此时显示高压系统参数。

5、高压侧按“合闸”按钮，用于供电的移动变压器大门。

(二)停电1、高压侧按“分闸”按钮，移动变压器大门停电。

2、转转顺时针低压侧控开关把手“OFF”位置;3、拉出闭锁销，将压力分离控点顺时速旋转到“分”位置;(三)漏电试验每天,我们测试低气压一侧的停电情况。

老式保护器方法是：移变合闸送电，按动面板上的“试验”按钮，再按动漏电按钮，移变跳闸，现在,低压保护者显示电力泄漏。

新保护器方法是：移变合闸送电，按动面板上的按钮，移动到系统试验，选中分闸自检(跳闸)，移变跳闸，现在,低压保护者显示电力泄漏。

四、注意事项1、故障断电后，要认真查看高、低压侧的状态显示，故障处理后进行复位，只有证实没有人在工作时,才能提供电力，保对保护设备和人员不造成伤害。

一、总则1、本使用说明书适用于KBSG系列矿用隔爆型干式变压器（以下简称：干式变压器）其容量为100、200、315、500、630 千伏安，电压级次为6（10）千伏，频率为50赫兹，专供矿井电力输送及作综合机械化采煤电源之用。

2、KBSG系列矿用隔爆型干式变压器，可在以下使用条件以及额定容量下连续长期工作。

1）、海拔高度不超过1000米；2）、周围环境温度不高于35ºC；3）、周围空气相对湿度不大于95％（＋25ºC时）；4）、在有甲烷混合气体或煤尘爆炸危险的矿井中；5）、在无强烈颠簸震动以及与垂直面的倾斜度不超过15º的环境中；6）、在无足以腐蚀金属和破坏绝缘的气体及蒸汽环境中；7）、无滴水地方。

二、型号及含义3、KBSG系列矿用隔爆型干式变压器标志举例：额定容量500千伏安，高压电压级次为10千伏的矿用隔爆型干式变压，应标志成KBSG－500／10，即：三、技术参数KBSG系列矿用隔爆型干式变压器额定性能数据见表1、表2。

1、一次额定电压为6000V的干式变压器额定性能数据见表1的规定。

表12、一次额定电压为10000V的干式变压器额定性能数据按表2的规定。

3、干式变压器各部位电气绝缘强度应能承受表3规定的工频耐压试验而无损伤（试验中不包括电子及保护器件）。

4、干式变压器运行中允许温度应按设置在变压器箱壳上部空腔内的热敏元件显示温度来检查，其允许温度不得超过140ºC。

四、结构概述5、干式变压器箱体均由钢板焊制而成，主体侧面采用瓦楞钢板结构以增加散热面。

6、干式变压器的高压线经由高压电缆引入装置，引入高压接线盒。

低压线经低压电缆引出装置（可用1200V／95mm2及以下矿用电缆配合使用）引出低压接线盒，可见图1－1矿用隔爆型干式变压器外型图。

7、控制线（包括超温信号装置）由低压接线盒上的控制接线嘴引出。

8、干式变压器高压侧设急停按钮，紧急情况按急停按钮能切断上一级高压电源。

目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。

KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。

警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。

高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。

铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。

本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。

1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。

KBSGZY – T □/□系列矿用隔爆型移动变电站使用说明书安装、使用产品前请阅读使用说明书XX市特变电工变压器XX一概述本系列矿用隔爆型移动变电站使用H级绝缘等级，防爆型式为矿用隔爆型;防爆标志“ExdI”,采用高品质的NOMEX®绝缘材料制造的非包封式干式变压器。

其高、低压线圈采用NOMEX®绝缘材料经真空压力干燥，浸渍H级无溶剂漆，经高温固化。

铁心采用优质高导磁率冷轧硅钢片，心柱为椭圆截面，全斜接缝，上、下铁轭用拉板、拉带紧固，结构先进、紧凑、可靠。

防爆壳体采用波纹筒式结构，具有良好的散热性能，机械强度高，结构紧凑。

本产品具有节能、过载能力强、局部放电量小、可靠性高、运行寿命长、防潮、防霉、防盐雾、阻燃、无污染、体积小、重量轻，壳体顶部不积水且不易积尘，适合于矿井中使用。

高压负荷开关采用高压真空负荷开关，低压馈电开关按不同的容量和电压等级分别采用矿用隔爆型真空馈电开关。

也可根据用户要求，选用其他型号的开关。

移动变电站由隔爆型干式变压器、高压负荷开关及低压馈电开关等四部分组成。

安装使用前必需仔细阅读包括矿用隔爆型干式变压器在内的本说明书，以及产品名牌、线路牌等，验明并确认容量、电压和联结组别等电气参数，是否符合要求，然后阅读随机文件中高压负荷开关及低压馈电开关的使用说明书。

二型号含义T—次kV (次kV量kV A纹外壳干式三相隔爆型矿用三产品执行标准及特征1.Q/12YJ 4526-2009矿用隔爆型移动变电站GB8286-2005矿用隔爆型移动变电站GB3836—2000爆炸性气体环境用电气设备2. 防爆型式: 矿用隔爆型3. 防爆标志: ExdI四额定性能参数见表1，表2。

产品应符合企业标准的要求，按照规定的程序和国家指定的检验单位审批的图样和技术文件制造，产品必须符合GB3836.1－2000、GB3836.2－2000、GB3836.3－2000并取得检验单位发放的“防爆合格证”表1五绝缘水平技术参数移动变电站的绝缘水平是在移动变电站组装前分别对个部件进行工频耐压检测。

KBSG系列矿用隔爆型干式变压器使用说明书抚顺北龙电力机车有限责任公司．KBSG系列矿用隔爆型干式变压器使用说明书一、总则1、本使用说明书适用于KBSG系列矿用隔爆型干式变压器（以下简称：干式变压器）其容量为100、200、315、500、630 千伏安，电压级次为6（10）千伏，频率为50赫兹，专供矿井电力输送及作综合机械化采煤电源之用。

2、KBSG系列矿用隔爆型干式变压器，可在以下使用条件以及额定容量下连续长期工作。

1）、海拔高度不超过1000米；2）、周围环境温度不高于35oC；3）、周围空气相对湿度不大于95％（＋25oC时）；4）、在有甲烷混合气体或煤尘爆炸危险的矿井中；5）、在无强烈颠簸震动以及与垂直面的倾斜度不超过15o的环境中；6）、在无足以腐蚀金属和破坏绝缘的气体及蒸汽环境中；7）、无滴水地方。

二、型号及含义3、KBSG系列矿用隔爆型干式变压器标志举例：额定容量500千伏安，高压电压级次为10千伏的矿用隔爆型干式变压，应标志成KBSG－500／10，即：□□□□—□/□一次额定电压额定容量干式三相隔爆型矿用1KBSG系列矿用隔爆型干式变压器使用说明书三、技术参数KBSG系列矿用隔爆型干式变压器额定性能数据见表1、表2。

1、一次额定电压为6000V的干式变压器额定性能数据见表1的规定。

表1315400500630三5 0666.35.71200/693Yy0(d11)54ANANH2100180013001550230028003300400022.52、一次额定电压为10000V的干式变压器额定性能数据按表2的规定。

表2项目容量 100200315400500630数相三相5 0 率（Hz）频10 kV）高压额定电压（10 额定（kV）压高 10.5 ％（kV）＋5 分接头9.5）％（－5kV低压额定电压（1200/693 V）693/400连接组Yy0(d11)阻抗电压（%） 4.55.5冷却方式ANAN绝缘等级 H空1100 700 载2300 1450 2000 1700 损定额耗（W）短 19501200 2700 4500 38003200路空载电流232.5（%）2KBSG系列矿用隔爆型干式变压器使用说明书3、干式变压器各部位电气绝缘强度应能承受表3规定的工频耐压试验而无损伤（试验中不包括电子及保护器件）。

KBSGZY系列矿用隔爆型移动变电站KBSG系列矿用隔爆型干式变压器使用说明书执行标准：GB 8286-2005兖矿集团有限公司机电设备制造厂一、用途及使用范围1、本说明书适用于KBSGZY 矿用隔爆型移动变电站（以下简称移动变电站）和KBSG 矿用隔爆型干式变压器（以下简称干式变压器）。

用于有甲烷混合气体和煤尘且有爆炸危险的矿井中，专供矿井电力运输及综合机械化采煤机电源之用。

2、移动变电站和干式变压器可在以下条件持续长期工作。

a. 海拔不超过1000m;b. 使用环境温度为：-5℃~+40℃；c. 空气相对湿度不超过95%（+25℃时）d. 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e. 无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；f. 无足以腐蚀金属和破坏绝缘的气体和蒸汽环境中；g. 无滴水的地方。

h. 安装类别：Ⅲ类。

i. 污染等级：3级。

3、产品执行标准GB8286-2005 《矿用隔爆型移动变电站》4、产品分类4.1 型式矿用隔爆型移动变电站为矿用隔爆型“Exd Ⅰ”，安全标志“MA ”。

4.2 型号及含义：KB S G ZY –二、主要技术指标及参数1、额定容量移动变电站的额定容量是指干式变压器的额定容量，它以第一章第2条规定的使用条件为准，取额定电压、额定电流和相系数3的乘积来表示。

额定容量为200、315、400、500、630、800、1000、1250、1600、2000、2500、3150kV A ．2、额定电压移动变电站的额定电压为：一次电压6000V 、10000V ；二次电压400（380）、693（660）、1200（1140）、3450（3300）V 。

注：括号中的电压为低压馈电开关或低压保护箱相应的额定电压。

3、绝缘水平运行在海拔不超过1000m 处的干式变压器，其绝缘水平按表1 的规定。

干式矿用隔爆型三相 一次侧额定电压 kV 额定容量kV A组合移动式注：a、干式变压器在海拔1000m~3000m之间的地区运行，但在海拔不超过1000m的试验，则其额定短时工频耐受电压值以表1 为基础，超过1000m的高度以每500m为一级增加6.25%。

变压器使用说明书1. 概述1.1 产品性能和适用范围： KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。

高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。

铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。

本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。

1.2 使用条件：a) 海拔不超过1000m；b) 环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c) 空气相对湿度：不大于95﹪（﹢25℃时）；d) 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e) 无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f) 无足以腐蚀金属和破坏绝缘的气体和蒸汽；g) 无滴水的场所；h) 电源电压的波形近似于正弦波；i) 三相电源电压近似对称。

1.3 执行标准：GB 8286—2005 矿用隔爆型移动变电站Q/DG 02—2007 矿用隔爆型移动变电站1.4 型号含义1.4.1 防爆类型：矿用隔爆型1.4.2 防爆标志：ExdⅠ2. 技术数据2.1 移动变电站由矿用隔爆型干式变压器（以下简称干式变压器）、移动变电站用高压真空开关（以下简称高压真空开关）和移动变电站用低压保护箱（以下简称低压保护箱）组成。

2.2 移动变电站额定性能参数见表1（第3、4页）。

2.3 移动变电站用高压真空开关、干式变压器、低压保护箱配置见表2（第5、6页）。

2.4 移动变电站用高压负荷开关、干式变压器、低压馈电开关配置见表3（第7页）。

2.5 移动变电站温升限值2.5.1 运行在海拔和环境温度符合用途和适合范围规定的条件。

档案编号:GYMG---JC--TS---01 设备档案
设备名称：矿用隔爆型移动变电站
设备型号：KBSGZY
设备编号：GYMK-150801--01
建档日期：2015年08月01日
使用部门：贵源煤矿五号井井下变电所
日期：
矿用隔爆型移动变电站资料
1、设备档案卡 (3)
2、设备技术资料 (4)
4、干式变压器使用说明书 (25)
3、成套发货及装箱清单 (45)
5、低压保护箱说明书 (46)
7、电气原理图 (68)
6、高压真空开关说明书 (71)
8、电气原理图 (90)
设备档案卡
设备技术资料
主体设备技术特性
附属设备技术特性
设备易损件清单
设备履历表
设备负责人变更记录
历次大小修记录
设备安全运行记录
设备重要缺陷及检修记录
设备重要缺陷及检修记录。
