矿用隔爆型移动变电站 技术参数

XK06-123-00306 THBYQ矿用隔爆型移动变电站矿用隔爆型干式变压器使用说明书安装、使用产品前，请阅读使用说明书中华人民共和国通化变压器制造有限公司目录1随机文件明细表. . . . . . . . . . . . . . . . . . . . . . . . . . . . ii 2产品使用说明书. . . . . . . . . . . . . . . . . . . . . . . . . . 1~321 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 结构概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 技术特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 外形尺寸及重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 安装、调整. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276 使用、操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277 运输、储存. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 288 产品验收. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 289 故障原因和处理方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2910 备品备件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3111 订货须知. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3012 产品质量承诺及售后服务. . . . . . . . . . . . . . . . . . . . . . . . . . . 3013 与我们联系. . . . . . .. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . 30i矿用隔爆型移动变电站随机文件明细表ii通化变压器制造有限公司矿用隔爆型移动变电站矿用隔爆型干式变压器产品使用说明书1 概述1.1 说明书适用范围本说明书适用于KBSGZY系列矿用隔爆型移动变电站和KBSG系列矿用隔爆型干式变压器。

矿用隔爆移动变电站订货技术规格书编制人：审核：副总：1、总则：1.1、本技术条件书的使用范围仅限于矿井下各配电点的隔爆型移动变电站供配电设备。

1.2、本技术条件提出的是最低限度的技术要求，并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,供货方应保证提供符合本技术条件和工业标准的优质产品。

1.3、如果供货方没有以书面形式对本技术条件的条文提出异议，那么可以认为供货方供给的产品完全满足本技术条件的要求。

1.4、本技术条件为订货合同的附件。

2、设备安装适应的环境条件2.1、安装地点：各水平配电点；2.2、海拔高度： +500～+1350m；2.3、环境温度：最高+35℃；最低2℃；贮存环境温度：最高+41.4℃；最低-28℃；2.4、湿度： 40～95%（+25℃）；2.5、瓦斯等级：高瓦斯矿井。

3、设备规范3.1、名称：矿用隔爆型移动变电站（共2台）；3.2、型号：KBSGZY-1250/10 /1.2/0.69kV 1250kVA（2台）；3.3、KBSGZY-1250/10 /1.2/0.69kV移动变电站技术参数3.3.1、额定电压：一次电压:10±5%kV；二次电压:1.2/0.69kV。

3.3.2、最高工作电压：12/1.2/0.69kV；3.3.3、额定容量：1250kVA；3.3.4、额定频率：50Hz；3.3.5、接线组别：Yyn0；3.3.6、短路阻抗：4/5%；3.3.7、空载损耗≤3.1kW；3.3.8、负载损耗≤7.4kW；3.3.9、空载电流≤0.8/1%；3.3.10、绝缘材料耐温等级:H；3.3.11、冷却方式:ANAN(空气自冷)。

3.4、配套10kV隔爆高压真空开关装置技术参数。

3.4.1、额定电压：高压:10kV；3.4.2、最高工作电压：12kV；3.4.3、额定电流：630A（互感器变比由厂家根据变压器容量配套）；3.4.4、额定短路开断电流：12.5kA(有效值)；3.4.5、额定短路关合电流：31.5kA(峰值)3.4.6、额定动稳定电流：31.5kA(峰值) ；3.4.8、额定热稳定时间：2s；3.4.9、额定电流开断次数：10000次；3.4.10、真空断路器机械寿命：10000次；3.4.11、真空断路器机械寿命：10000次；3.4.12、额定工作制：长期工作制。

矿用隔爆型移动变电站保护系统一、概述目前在我们矿区综采工作面使用的国产矿用隔爆型移动变电站主要是KBSGZY型系列，主要包括KBSGZY-1600KVA、KBSGZY-2000KVA、KBSGZY-3150KVA，及目前国内最大型的KBSGZY-4000KVA，由矿用隔爆型高压真空配电装置、隔爆型低压侧保护箱和隔爆型干式变压器等组成。

二、矿用隔爆型干式变压器1、型号：KBSGZY口－口/ 口其中：KB表示矿用隔爆型；S表示三相；G表示干式；Z表示组合式；Y表示移动式；口若为T表示圆筒式外壳、长方形外壳无此代号；口/口表示额定容量（KVA）/高压器高压侧额定电压（KV）。

2、主要技术参数此处以KBSGZY-2000KVA/10KV/3.3KV为例额定容量：2000KVA高压额定电压：10±5%KV低压额定电压：3450V连接组别号：Yy0、空载损耗：4500W负载损耗：9700W短路阻抗： 5.0%空载电流：0.7%耐温等级：H冷却方式：空气自然冷却变电站总重：9300kg3、使用环境条件(1)海拔不超过1000米；(2)环境温度：最高气温≤+40℃，最高日平均气温≤30℃，最高年平均气温+20℃，最低气温-20℃；(3)空气相对湿度不超过95%(+25℃时)；(4)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；(5)无强烈颠簸、震动和与垂直面倾斜度不超过15°的环境(6)无足以腐蚀金属和破坏绝缘的气体和蒸汽；(7)无滴水的地方；(8)电源电压的波形近似于正弦波。

三、PBG1系列矿用隔爆型高压真空配电装置1、用途主要用于具有爆炸性气体及粉尘的煤矿井下，在交流50Hz额定电压10kV额定电流630（400、200、100、50）A的线路中，作为供电系统的总开关或分支开关，也可作为大容量电动机不频繁起动之用。

2、特点1）分体隔离开关及直压式触头设计，动热稳定性能好。

2）全功能数字化保护。

移变及移变高低压配电箱技术要求一、物资名称及规格型号二、使用范围及环境1.满足煤矿井下防爆要求，有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。

2.最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）。

三、主要技术参数及要求（一）矿用隔爆型移动变电站1.额定容量：1000KV A，一次额定电压：6000V，二次额定电压：660/1140V，额定频率：50HZ，相数：3相，冷却方式：空气自冷，绝缘等级：H级。

2.变压器箱壳为波纹筒型，箱壳上设有起吊吊环，高压端接线腔下部设有调节分接电压的法兰盒，低压接线腔内有供调节低压y.d接法的连接片。

3.变压器铁芯装配由铁芯、夹件、绝缘件等组成。

铁芯采用优质30Q130或30Q120冷轧硅钢片、多级步进式全斜接缝叠片结构，铁芯绝缘件采用优质H级绝缘材料。

4.高低压线圈采用整体合绕工艺，提高机械强度，高低压线圈采用C级绝缘的纸包无氧铜导线。

5.高压引线采用电缆引出，低压引线采用电缆或铜母线引出，爬电距离级空气间隙达到GB3836.3-2000中相关规定。

6.小车用螺栓固定于箱体底部，可拆卸，小车轨距600mm。

7.隔爆面要采用可靠的磷化处理，配带的螺栓全部为高强度型。

8.变压器身上装有温度监视元件，便于进行温度监视。

9.变压器的空载损耗和负载损耗必须符合国家最低损耗标准。

10.变压器外观防腐光滑、美观，颜色要求为蓝色，外形尺寸长不大于3.5m，宽不大于1.3m，高不大于1.8m（含小车）。

11.移变高压侧配电箱：额定电压6000V，额定电流200A，配永磁式真空断路器、微机液晶显示综合保护器，在外壳正面设有操作按钮、指示灯等，具有故障闭锁和故障记忆能。

隔爆面要采用可靠的磷化处理，配带的螺栓全部为高强度型。

具有可靠的机械闭锁功能。

具有过欠压、短路、过载、温度、风电瓦斯电闭锁等保护，可实现遥远、遥信、遥控、遥调功能，提供通讯接口。

12.移变低压侧配电箱：额定电压660/1140V，额定电流1250A，配微机液晶显示综合保护器，具有故障闭锁和故障记忆能，在外壳正面设有操作按钮、指示灯等。

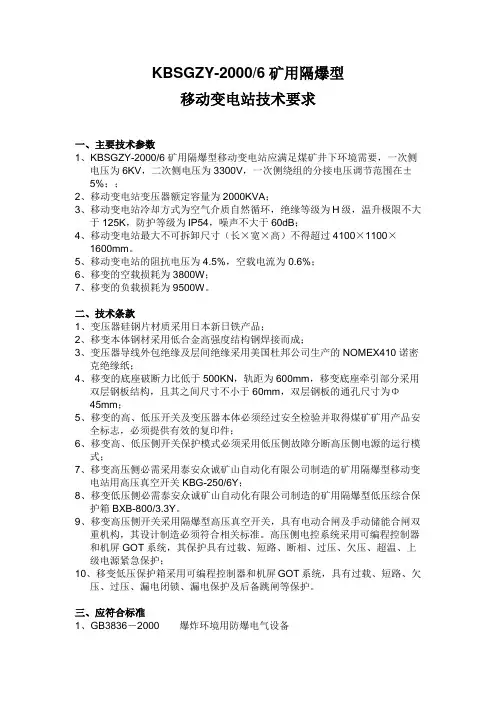

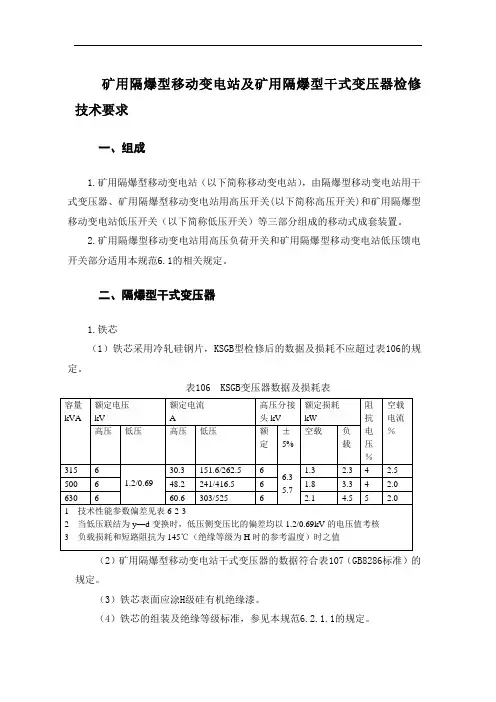

矿用隔爆型移动变电站及矿用隔爆型干式变压器检修技术要求一、组成1.矿用隔爆型移动变电站（以下简称移动变电站），由隔爆型移动变电站用干式变压器、矿用隔爆型移动变电站用高压开关(以下简称高压开关)和矿用隔爆型移动变电站低压开关（以下简称低压开关）等三部分组成的移动式成套装置。

2.矿用隔爆型移动变电站用高压负荷开关和矿用隔爆型移动变电站低压馈电开关部分适用本规范6.1的相关规定。

二、隔爆型干式变压器1.铁芯（1）铁芯采用冷轧硅钢片，KSGB型检修后的数据及损耗不应超过表106的规定。

表106 KSGB变压器数据及损耗表（2）矿用隔爆型移动变电站干式变压器的数据符合表107（GB8286标准）的规定。

（3）铁芯表面应涂H级硅有机绝缘漆。

（4）铁芯的组装及绝缘等级标准，参见本规范6.2.1.1的规定。

表107 矿用隔爆型移动变电站干式变压器的数据表2.线圈（1）线圈采用H级绝缘。

（2）线圈组装：低压线圈距铁芯距离为10mm。

高、低压线圈之间间隙为23mm （包括10mm气道＋2.5mm～3mm围板＋10mm气道）。

高、低压线圈距铁轭距离为50mm（包括端围20mm＋气道27mm＋护板3mm）。

高压线圈相间距离为12mm（包括相间隔板2mm）。

（3）线圈的通用规范参见本规范6.2.1.2的有关规定，线圈的绝缘状态达到三级以上时应进行更新。

3.接线与套管（1）线圈的接线组别当额定电压为6/ 1.2kV时为Y,y0；当额定电压为6/0.69kV时为Y,d11。

（2）高压线圈的分接抽头为±5％（特殊规定的除外）。

（3）高低压套管无裂纹、无灼伤，紧固可靠，环氧树脂固定正常。

（4）高低压侧3、4线柱接联锁线，低压侧1、2线柱接JW2型温度继电器。

4.机壳（1）机壳各部无变形、无锈蚀，结构及防爆性能必须符合本规范附录A.1.2的规定。

（2）壳体与拖撬连接牢固可靠，滚轮转动灵活。

5.变压器过热保护干式变压器箱壳内部上层空腔须有温度监测器件（温控开关），H级绝缘变压器装125℃温控开关，B级绝缘变压器装设80℃温控开关，以实现超温保护。

KBSG2-T 系列矿用隔爆型干式变压器KBSGZY2-T 系列矿用隔爆型移动变电站操作规程一、技术特性1、额定容量：100、200、315、400、500、630、800、1000、1250 、1600、2000、2500、3150、4000 kVA2、额定电压：一次额定电压：6000±5％、10000±5％ V二次额定电压：400（380）、693（660）、1200（1140）、3450（3300）V3、额定频率：50 Hz4、相数：3相5、冷却方式：空气自冷（ANAN）6、绝缘等级：H级（3150、4000KVA为C级）7、绝缘水平：按表 1 执行。

8、温升限值：变压器在正常使用条件下运行，其绕组及铁心表面的温升不超过表 2 的规定。

表2 温升限值二、操作规程1、操作人员应熟悉移变的性能、操作方法、供电系统、运行方式，作到停送电安全、准确、及时。

2、停送电必须有计划（事故例外），停电时必须按批准时间停电，并告知用电单位和调度，同样送电时必须通知用电单位和调度，确保安全。

3、停电操作⑴操作高压设备，必须穿戴与其电压等级相符的绝缘靴、绝缘手套。

⑵停移变严禁直接拉高压隔离开关，应先分断断路器。

具体方法是直接按高、低压电分、自检按钮，或者按高压头的手动分闸按钮，使断路器断开，在确认断路器断开后，然后把高压隔离开关操作手柄拉到接地位置并可靠闭锁。

严禁在断路器没分断情况下拉高压隔离开关，造成高压隔离开关弧光短路烧毁。

⑶停电完毕，在高压隔离操作手柄上挂“有人工作，严禁合闸”标志牌。

严格执行“谁停谁送”原则。

4、送电操作⑴接调度或上级领导指令，通知用电单位然后方可送电。

⑵移变送电应先把高压隔离开关操作手柄拉到合闸位置，然后按高低压保护箱复位按钮，复位正常后，按电合按钮或手动送电，送电后观察移变运行是否正常，确保运行正常。

⑶当按高低压复位按钮不能复位时，应查清原因，不得顶住试验、复位按钮强行送电，以免事故扩大。

安阳鑫龙煤业（集团）龙山煤业有限责任公司悬移支架采煤机移动变电站技术协议甲方：安阳鑫龙煤业（集团）龙山煤业有限责任公司乙方：甲方因生产需要，采购乙方生产的矿用隔爆型移动变电站，经双方友好协商，达成如下协议：一、移动变电站的数量及规格：二、使用条件及技术参数：1. 使用环境条件海拔高度：≤1500m；环境温度：上限＋40℃，下限－5℃；相对湿度：空气相对湿度不大于95％（25℃时）；无强烈颠簸、震动和与垂直面倾斜度不超过15°的环境；可使用在含有爆炸危险的甲烷、煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸汽；无滴水的场所或有防淋水设施的环境；电源电压的波形近似于正弦波，三相电源电压近似对称。

2、基本参数型号KBSGZY-T-800/6/1.2 KBSGZY-630/6/1.2高压 6KV低压 0.693/1.2KV3、技术要求1）铁芯要求选用优质低损耗硅钢片，空载损耗低、空载电流小、噪音低2）采用H级绝缘材料及先进的绝缘结构，热稳定性好，可在高温下持续满负荷运行。

4.主要技术标准《GB3836.1～3－2000 爆炸性气体环境用电气设备》《GB8286－2005 矿用隔爆型移动变电站》5.变压器绝缘耐热等级为H级，冷却方式为ANAN；6.高低压开关为四平一开产品；7.高压开关内设隔离开关和断路器，隔离开关腔、断路器腔和接线腔应单独设置，彼此分别为隔爆腔；低压开关内设各种保护，发生故障时给出信号至高压开关，高压开关动作跳闸。

8.高低压开关具有过载、短路、漏电、绝缘闭锁、过压、欠压、缺相、分电瓦斯和超温保护等功能；9.开关综合保护采用PLC进行控制，显示采用显示屏，直接于人机界面中进行设置调整。

10.开关电流整定连续可调，步长为1A。

11.开关配置有RS485或RS232通讯接口。

12.移变轨距为 600 mm。

13.其它未注明制造要求按照国标《GB8286-2005 矿用隔爆型移动变电站》执行；14.防爆型式为ExdⅠ，防爆性能要求达到《GB3836.1～2－2000 爆炸性气体环境用电气设备》标准规定；15.低压出线为四路，出厂时低压按要求接到1.2一侧。

KBG-315/10矿用隔爆型移动变电站一、概述1 、用途与功能：KBG-315/10 矿用隔爆型移动变电站用高压真空配电开关（以下简称“配电开关”）适用于具有爆炸性危险气体及粉尘的矿井中，安装于变压器的高压侧，与我厂生产的BXBD-500/3300 矿用隔爆型低压综合保护箱、BXBD-800/1140 矿用隔爆型低压综合保护箱配套，用于煤矿井下10kV/50HZ 额定容量5000kVA （3300V ）或2500kVA （1140V ）及以下移动变电站高、低压两端, 作为3300V 或1140V（660V ）矿用隔爆型移动变电站的高、低压配电开关，共同组成低压侧故障分断高压侧电源的理想型移动变电站系统。

2 、主要特点：（1 ）与变压器和低压综合保护箱配套组成了国际先进的低压侧故障分断变压器高压侧电源的运行模式。

（2 ）具有独立的高压隔离开关，运行及维护安全、可靠。

（3 ）结构合理、操作方便，并具备电动合闸及手动储能合闸双重机构。

（4 ）高压隔离开关腔具有前级10kV 高压电源指示，能够显示前级10kV 电源是否输入到该配电装置。

（5 ）高压真空断路器分断容量大。

（6 ）能够保护变压器内部故障。

（7 ）采用技术先进的进口工业可编程序控制器PLC 和人机屏GOT （液晶显示器及设置键盘）系统，参数设置灵活方便、质量稳定、动作性能灵敏可靠、运行和故障画面直观简明。

（8 ）PLC 智能型综合保护器具有系统自检、故障诊断巡检及记忆功能，能够实时检测并数字化显示运行状态及故障指示，便于系统使用、维护和故障判断处理。

（9 ）保护功能齐全，有过载、短路、断相、过压、欠压、超温、上级电源紧停保护，并对低压侧反馈来的故障进行保护。

3 、型号说明4 、使用环境条件（1 ）海拔高度不超过2000m ；（2 ）周围环境温度为－5 ℃～＋40 ℃；（3 ）周围空气相对温度不大于95% (25 ℃时) ；（4 ）具有瓦斯和煤尘爆炸危险的煤矿井下；（5 ）在无破坏金属和绝缘的腐蚀性气体及蒸汽的环境中；（6 ）在无强烈颠簸和冲击振动的环境中；（7 ）在能防滴水和无水浸的环境中；（8 ）与水平面的安装倾斜度不得超过15 °；（9 ）污染等级3 级，安装类别Ⅲ类。

目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。

KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。

警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。

高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。

铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。

本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。

1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。
