KBSGZY矿用隔爆型移动变电站整体结构2013-4-6 13:48 上传下载附件 (6.62 KB)矿用隔爆型移动变电站主要由主变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低压保护箱）组成。
主变压器的原理没有什么好讲的，和普通的三相变压器一样，只不过是多了几个调压的抽头。
高压侧接线：高压接线室的接线：高压接线室的位置在上图中已经标出，他内部有3个电源接线柱和四个控制线接线柱。
电源接线柱的一端与变压器的一次绕组连接，另一端用于连接电源接线，在这里与高压开关连接了。
高压分线盒内的接线：高压分线盒内有9个接线柱，他们用于调整二次侧的输出电压。
比如我们要求变压器的变比为6000/1200V正常情况下，我们将分接开关调整到额定的X2—Y2—Z2位置（图5-2）。
这时二次侧的空载输出电压应为1200V。
如果这是测量的输出电压低了，只有1000V，这是我们就可以将分接开关调至X3—Y3—Z3（图5-3）。
高压侧额定电压有6 000V和10 000V，分接电压均为±5%。
高压侧额定电压 6 000V，分接电压+5%时6 300V，－5%时5 700V；高压侧额定电压 10 000V，分接电压+5%时10 500V，－5%时9 500V。
低压接线室的接线：低压接线室有六个接线柱，分别引出变压器二次侧绕组的六个出线端。
这六个接线柱可以将变压器的二次侧接成三角形或星型，以便输出不同的电压。
当主变压器的二次侧具有1 200（1 140）V与693（660）V可变换的输出时，接成星型（如图6-1）输出 1200V，接成三角形（如图6-2）输出693V。
当主变压器的二次侧具有693（660）V 与400（380）V可变换的输出时，接成星型输出 693V，接成三角形输出400V。
本贴为《防爆磁力启动器原理与维修》系列教程内容移动变高压开关主回路为了控制移动变电站主变压器电源的接通与断开，在移变箱体的原边侧安装有一个高压真空开关，此高压开关通过法兰连接在箱体上。
K B S G Z Y矿用隔爆型移动变电站原理与维修KBSGZY矿用隔爆型移动变电站整体结构2013-4-6 13:48 上传下载附件 (6.62 KB)矿用隔爆型移动变电站主要由主变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低压保护箱）组成。
主变压器的原理没有什么好讲的，和普通的三相变压器一样，只不过是多了几个调压的抽头。
高压侧接线：高压接线室的接线：高压接线室的位置在上图中已经标出，他内部有3个电源接线柱和四个控制线接线柱。
电源接线柱的一端与变压器的一次绕组连接，另一端用于连接电源接线，在这里与高压开关连接了。
高压分线盒内的接线：高压分线盒内有9个接线柱，他们用于调整二次侧的输出电压。
比如我们要求变压器的变比为6000/1200V正常情况下，我们将分接开关调整到额定的X2—Y2—Z2位置（图5-2）。
这时二次侧的空载输出电压应为1200V。
如果这是测量的输出电压低了，只有1000V，这是我们就可以将分接开关调至X3—Y3—Z3（图5-3）。
高压侧额定电压有6 000V和10 000V，分接电压均为±5%。
高压侧额定电压 6 000V，分接电压+5%时6 300V，－5%时5 700V；高压侧额定电压 10 000V，分接电压+5%时10 500V，－5%时9 500V。
低压接线室的接线：低压接线室有六个接线柱，分别引出变压器二次侧绕组的六个出线端。
这六个接线柱可以将变压器的二次侧接成三角形或星型，以便输出不同的电压。
当主变压器的二次侧具有1 200（1 140）V与693（660）V可变换的输出时，接成星型（如图6-1）输出 1200V，接成三角形（如图6-2）输出693V。
当主变压器的二次侧具有693（660）V 与400（380）V可变换的输出时，接成星型输出 693V，接成三角形输出400V。
本贴为《防爆磁力启动器原理与维修》系列教程内容移动变高压开关主回路为了控制移动变电站主变压器电源的接通与断开，在移变箱体的原边侧安装有一个高压真空开关，此高压开关通过法兰连接在箱体上。
KBSGZY型移动变电站的维护与故障处理王晓红潞安集团王庄煤矿2010.09KBSGZY型移动变电站的维护与故障处理王晓红（潞安环能公司王庄煤矿，山西长治064031）摘要本文结合KBSGZY型移动变电站的结构和原理，着重阐述了移变的日常维护的内容和方法，常见故障的分析和处理。
关键词移变维护故障处理随着煤矿科学技术的发展，井下大功率设备的应用，移动变电站的供电方式也必然普及到了每一个工作面，每一部皮带，甚至每一台水泵。
同时，移动变电站的日常维护和故障维修知识，也是所有电气维护工必须了解和熟练掌握的。
目前，我矿使用的移动变电站主要有：四平市（FB-6高开、BKD1-500/1200/660低开）、太原平阳（KBZ-630/1200低开）、泰安众诚（PBG-250/6000高开、BXBD-800/1200低开）三种型号。
本文就我矿运行较多的四平市生产的KBSGZY 型移动变电站的结构原理、维护检修作一分析探讨。
一、简述1、型号意义K--矿用 B--隔爆 S --三相 G --干式 Z --组合式 Y --移动式2、容量：315、500、630、800、1000、1250、1600KVA等等3、电压：一次侧 10、6KV 二次侧 3300、1200、660V4、开关类型：空气型、真空型、智能型5、生产厂家：目前我矿使用的高低压馈电开关主要有：四平市（FB-6高开、BKD1-500/1200/660低开）、太原平阳（KBZ-630/1200低开）、泰安众诚（PBG-250/6000高开、BXBD-800/1200低开）二、结构（四平市的FB-6/BKD1-500型）移动变电站由一台压气式隔爆高压负荷开关箱、一台两侧面采用瓦楞钢板结构的干式隔爆变压器和一台隔爆低压馈电开关箱组装而成，三个部分之间用法兰隔爆面连接成一个整体。
1）高压侧装有6千伏、100安的FB-6型高压隔爆负荷开关。
开关箱内还装有母线，操作机构、灭弧装置、终端元件Z及按钮TA1、TA2、TA3。
0000 0000000000000000 000目录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前言本说明书按照GB 9969.1-1998工业产品使用说明书总则进行编制。
KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。
警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。
1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。
KBSG2-T 系列矿用隔爆型干式变压器KBSGZY2-T 系列矿用隔爆型移动变电站操作规程一、技术特性1、额定容量：100、200、315、400、500、630、800、1000、1250 、1600、2000、2500、3150、4000 kVA2、额定电压：一次额定电压：6000±5％、10000±5％ V二次额定电压：400（380）、693（660）、1200（1140）、3450（3300）V3、额定频率：50 Hz4、相数：3相5、冷却方式：空气自冷（ANAN）6、绝缘等级：H级（3150、4000KVA为C级）7、绝缘水平：按表 1 执行。
8、温升限值：变压器在正常使用条件下运行，其绕组及铁心表面的温升不超过表 2 的规定。
表2 温升限值二、操作规程1、操作人员应熟悉移变的性能、操作方法、供电系统、运行方式，作到停送电安全、准确、及时。
2、停送电必须有计划（事故例外），停电时必须按批准时间停电，并告知用电单位和调度，同样送电时必须通知用电单位和调度，确保安全。
3、停电操作⑴操作高压设备，必须穿戴与其电压等级相符的绝缘靴、绝缘手套。
⑵停移变严禁直接拉高压隔离开关，应先分断断路器。
具体方法是直接按高、低压电分、自检按钮，或者按高压头的手动分闸按钮，使断路器断开，在确认断路器断开后，然后把高压隔离开关操作手柄拉到接地位置并可靠闭锁。
严禁在断路器没分断情况下拉高压隔离开关，造成高压隔离开关弧光短路烧毁。
⑶停电完毕，在高压隔离操作手柄上挂“有人工作，严禁合闸”标志牌。
严格执行“谁停谁送”原则。
4、送电操作⑴接调度或上级领导指令，通知用电单位然后方可送电。
⑵移变送电应先把高压隔离开关操作手柄拉到合闸位置，然后按高低压保护箱复位按钮，复位正常后，按电合按钮或手动送电，送电后观察移变运行是否正常，确保运行正常。
⑶当按高低压复位按钮不能复位时，应查清原因，不得顶住试验、复位按钮强行送电，以免事故扩大。

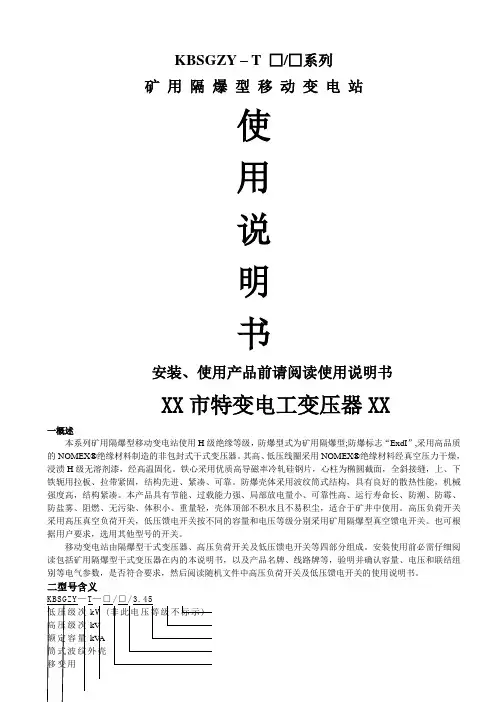

KBSGZY-T-口/10(6)系列矿用隔爆型移动变电站（执行标准：Q/320115DQ03-2011和GB8286-2005）使用说明书南京大全变压器有限公司目录1．概述 (3)2．使用条件 (3)3．产品分类 (3)4．结构概述 (4)5．移动变电站额定性能数据 (7)6．移动变电站各组成部分配套技术参数 (9)7．外形尺寸及重量 (11)8．安装调整 (11)9．运输储存 (12)10．产品验收 (12)11．常见故障原因和处理方法 (13)12.订货须知 (13)13.售后服务 (13)使用前请详细阅读《使用说明书》，错误的操作和使用可能会导致身体的伤害或设备的损坏！1、概述KBSGZY-T-口/10（6）系列矿用隔爆型移动变电站（以下简称移动变电站)，是由移动变电站用干式变压器、高压负荷开关(或高压真空配电装置)和低压馈电开关(或低压保护箱)等三个部分组合而成的移动式成套装置。
移动变电站主要用于煤矿井下，作为额定频率为50Hz，额定一次电压为6kV或10kV、额定二次电压为660V或1140V，中性点不直接接地的三相电力系统中运行，可以随工作场地移动，为煤矿井下的各种动力设备和各种用电装置提供电源。
本产品符合标准《Q/320115DQ03-2011》和《GB8286-2005》的要求2、使用条件矿用隔爆型移动变电站在下列条件下保证长期工作：a)海拔不超过1000m；b)环境温度：最高气温+40℃最高日平均温度+30℃最高年平均温度+20℃最低气温-5℃c)空气相对湿度不超过95%(+25℃时)；d)有甲烷混合气体和煤尘,且有爆炸危险的矿井中e)无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的地方；h)电源电压的波形近似正弦波；i)三相电源电压近似对称。
3、产品分类3.1、移动变电站的防爆型式和防爆标志防爆型式为：矿用隔爆型；防爆标志为：ExdI3.2、型号及含义矿用隔爆型移动变电站型号表示如下：K B S G Z Y□/□高压侧额定电压,6或10kV额定容量,kV A移动式组合结构“干”式“三”相矿用隔爆例如：一台3相、铜导线、空气自冷式、额定容量630kV A、一次侧电压10kV、二次侧电压1140/660V 的矿用隔爆型移动变电站型号表示KBSGZY-T-630/10。

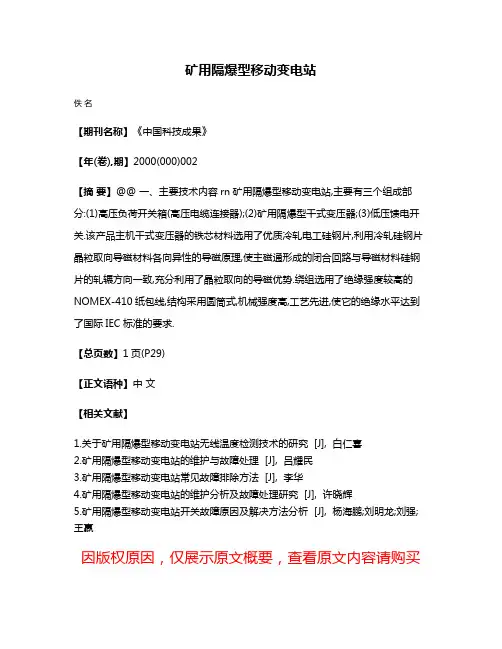

矿用隔爆型移动变电站
佚名
【期刊名称】《中国科技成果》
【年(卷),期】2000(000)002
【摘要】@@ 一、主要技术内容rn矿用隔爆型移动变电站,主要有三个组成部分:(1)高压负荷开关箱(高压电缆连接器);(2)矿用隔爆型干式变压器;(3)低压馈电开关.该产品主机干式变压器的铁芯材料选用了优质冷轧电工硅钢片,利用冷轧硅钢片晶粒取向导磁材料各向异性的导磁原理,使主磁通形成的闭合回路与导磁材料硅钢片的轧辗方向一致,充分利用了晶粒取向的导磁优势.绕组选用了绝缘强度较高的NOMEX-410纸包线,结构采用圆筒式,机械强度高,工艺先进,使它的绝缘水平达到了国际IEC标准的要求.
【总页数】1页(P29)
【正文语种】中文
【相关文献】
1.关于矿用隔爆型移动变电站无线温度检测技术的研究 [J], 白仁喜
2.矿用隔爆型移动变电站的维护与故障处理 [J], 吕耀民
3.矿用隔爆型移动变电站常见故障排除方法 [J], 李华
4.矿用隔爆型移动变电站的维护分析及故障处理研究 [J], 许晓辉
5.矿用隔爆型移动变电站开关故障原因及解决方法分析 [J], 杨海鹏;刘明龙;刘强;王赢
因版权原因，仅展示原文概要，查看原文内容请购买。
矿用隔爆型干式变压器一、整机照片（中电电气集团有限公司生产的KBSG2－T－630/6，630KVA。
KBSG2－T－500/6，500KVA）二、概述：矿用干式变压器具有隔爆型结构，因此它可用于有煤尘和瓦斯爆炸危险的矿井中，作为低压动力设备的电源。
它也是综采工作面和掘进工作面的总电源。
是移动变电站重要组成部分。
三、干式变压器的性能和技术参数下面以中电（CEET）电气集团有限公司生产的KBSG2－T－630/6，630KVA容量的矿用隔爆型干式变压器为例，说明一下它的部分技术参数；KBSG2－T－630/6型干式变压器的技术参数：型号：KBSG2－T－630/6额定容量：630KVA产品标准：GB8286－1996绝缘等级：H防爆标志：ExdI冷却方式：ANAN绝缘水平：LI40 AC20/AC5短路阻抗：4.69％（145℃）变压器器身质量：2297㎏变压器总质量：3234㎏额定电压：高压6000伏，低压1200伏/693伏额定电流：高压60.6安，低压303.1安/525安防爆合格证号：CMEXC 2042451安全标志号：20044684产品代号：IZB.720.4011出厂日期：2006年7月四、结构和工作原理1、它的铁芯采用低损耗的冷轧硅钢片。
线圈为铜线绕制的圆筒式结构。
它的外壳呈圆柱形，两端各有外端盖，打开外端盖后，分别内有高、低压接线柱，接入电缆后可在通过电缆处密封（隔爆密封胶圈），并有压紧装置。
圆筒型外壳上焊有托架，装在特制的下车上，方便于运输和移动。
外壳和托架上均有接地螺栓，供连接接地线使用。
可安装在巷道中的轨道上，无需专门硐室；一次侧绕组上有分接头；变压器绝缘等级为H级，长期工作温度为180℃，内部装有温度继电器WJ,采用空气自冷式散热。
型号的含义：KBSG□—□ / □K—矿用，B—隔爆，S—三相，G—干式，□—更新升级序号，□ / □—容量（KVA）/高压侧额定电压(KV) 常用的干式变压器有沈穗变压器厂的KBSGT－500/6, 500KVA。
目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。
KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。
警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。
1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。
