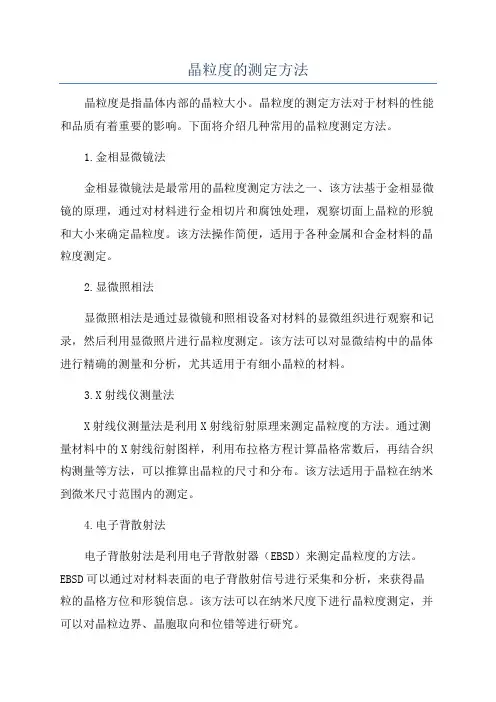

晶粒度的测定方法晶粒度是指晶体内部的晶粒大小。
晶粒度的测定方法对于材料的性能和品质有着重要的影响。
下面将介绍几种常用的晶粒度测定方法。
1.金相显微镜法金相显微镜法是最常用的晶粒度测定方法之一、该方法基于金相显微镜的原理,通过对材料进行金相切片和腐蚀处理,观察切面上晶粒的形貌和大小来确定晶粒度。
该方法操作简便,适用于各种金属和合金材料的晶粒度测定。
2.显微照相法显微照相法是通过显微镜和照相设备对材料的显微组织进行观察和记录,然后利用显微照片进行晶粒度测定。
该方法可以对显微结构中的晶体进行精确的测量和分析,尤其适用于有细小晶粒的材料。
3.X射线仪测量法X射线仪测量法是利用X射线衍射原理来测定晶粒度的方法。
通过测量材料中的X射线衍射图样,利用布拉格方程计算晶格常数后,再结合织构测量等方法,可以推算出晶粒的尺寸和分布。
该方法适用于晶粒在纳米到微米尺寸范围内的测定。
4.电子背散射法电子背散射法是利用电子背散射器(EBSD)来测定晶粒度的方法。
EBSD可以通过对材料表面的电子背散射信号进行采集和分析,来获得晶粒的晶格方位和形貌信息。
该方法可以在纳米尺度下进行晶粒度测定,并可以对晶粒边界、晶胞取向和位错等进行研究。
5.中子衍射法中子衍射法利用中子的原理和特性对材料的晶格结构和晶粒度进行测定。
中子具有较好的穿透性和灵敏度,可以通过材料的散射响应来确定晶粒的大小和形貌。
该方法适用于各种晶体材料,在晶体结构研究和材料科学领域有重要的应用价值。
综上所述,晶粒度的测定方法有金相显微镜法、显微照相法、X射线仪测量法、电子背散射法和中子衍射法等。
不同方法适用于不同尺度和类型的晶体材料,可以根据需要选择合适的方法进行测定。
这些方法的应用能够提供关于材料结构和性能的有价值的信息,对于材料研究和工程应用都具有重要意义。
晶粒度评级标准晶粒度是指金属材料中晶粒的尺寸和形状。
晶粒度的大小和分布对材料的性能有着重要的影响。
在工程材料的生产和应用中,对晶粒度的评级标准具有重要意义。
本文将介绍晶粒度评级标准的相关内容,以期为相关领域的研究和应用提供参考。
1. 晶粒度的评价方法。
晶粒度的评价方法主要有金相显微镜观察法、X射线衍射法、电子后向散射法等。
金相显微镜观察法是最常用的方法之一,它通过对金属试样进行金相显微镜观察,根据晶界的数量和形状来评定晶粒度。
X射线衍射法则是通过测定晶体的晶格常数来间接评定晶粒度。
电子后向散射法则是通过测定晶体中原子的位置和排列来评定晶粒度。
2. 晶粒度的评级标准。
晶粒度的评级标准通常包括了晶粒尺寸的范围和分布情况。
一般来说,晶粒度可以分为粗晶粒、中等晶粒和细晶粒三个等级。
粗晶粒是指晶粒尺寸较大的情况,一般对材料的强度和塑性有着不利影响。
中等晶粒是指晶粒尺寸适中的情况,这种情况下材料的性能一般处于平衡状态。
细晶粒是指晶粒尺寸较小的情况,这种情况下材料的强度和塑性往往会有所提高。
3. 影响晶粒度的因素。
晶粒度的大小和分布受到多种因素的影响,主要包括了材料的成分、热处理工艺、应力状态等。
材料的成分对晶粒度有着直接的影响,一般来说,含有大量合金元素的材料晶粒度较细。
热处理工艺也是影响晶粒度的重要因素,适当的热处理工艺可以使晶粒细化。
此外,材料在不同的应力状态下,其晶粒度也会有所变化。
4. 晶粒度评级标准的应用。
晶粒度评级标准在金属材料的生产和应用中具有重要的意义。
通过对材料晶粒度的评定,可以有效地指导材料的生产和加工工艺。
对于一些特定的工程材料,晶粒度的大小和分布也对其性能有着直接的影响。
因此,合理地制定晶粒度评级标准对于提高材料的性能和使用寿命具有重要意义。
5. 结语。
晶粒度评级标准是金属材料领域的重要内容,对于材料的生产和应用具有重要的指导意义。
通过对晶粒度的评定,可以有效地指导材料的生产和加工工艺,提高材料的性能和使用寿命。

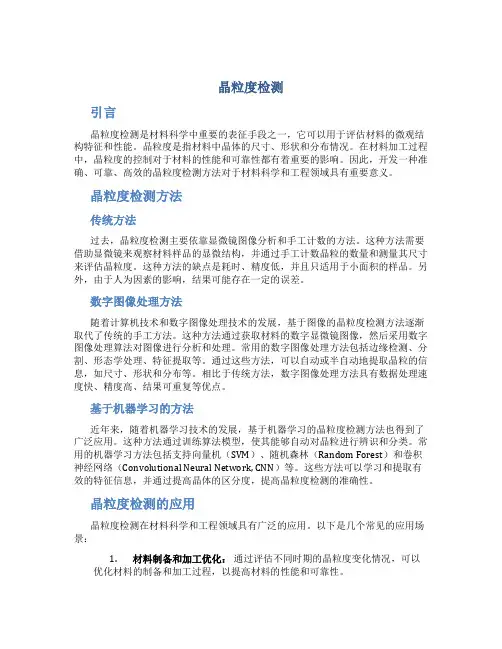

晶粒度检测引言晶粒度检测是材料科学中重要的表征手段之一,它可以用于评估材料的微观结构特征和性能。
晶粒度是指材料中晶体的尺寸、形状和分布情况。
在材料加工过程中,晶粒度的控制对于材料的性能和可靠性都有着重要的影响。
因此,开发一种准确、可靠、高效的晶粒度检测方法对于材料科学和工程领域具有重要意义。
晶粒度检测方法传统方法过去,晶粒度检测主要依靠显微镜图像分析和手工计数的方法。
这种方法需要借助显微镜来观察材料样品的显微结构,并通过手工计数晶粒的数量和测量其尺寸来评估晶粒度。
这种方法的缺点是耗时、精度低,并且只适用于小面积的样品。
另外,由于人为因素的影响,结果可能存在一定的误差。
数字图像处理方法随着计算机技术和数字图像处理技术的发展,基于图像的晶粒度检测方法逐渐取代了传统的手工方法。
这种方法通过获取材料的数字显微镜图像,然后采用数字图像处理算法对图像进行分析和处理。
常用的数字图像处理方法包括边缘检测、分割、形态学处理、特征提取等。
通过这些方法,可以自动或半自动地提取晶粒的信息,如尺寸、形状和分布等。
相比于传统方法,数字图像处理方法具有数据处理速度快、精度高、结果可重复等优点。
基于机器学习的方法近年来,随着机器学习技术的发展,基于机器学习的晶粒度检测方法也得到了广泛应用。
这种方法通过训练算法模型,使其能够自动对晶粒进行辨识和分类。
常用的机器学习方法包括支持向量机(SVM)、随机森林(Random Forest)和卷积神经网络(Convolutional Neural Network, CNN)等。
这些方法可以学习和提取有效的特征信息,并通过提高晶体的区分度,提高晶粒度检测的准确性。
晶粒度检测的应用晶粒度检测在材料科学和工程领域具有广泛的应用。
以下是几个常见的应用场景:1.材料制备和加工优化:通过评估不同时期的晶粒度变化情况,可以优化材料的制备和加工过程,以提高材料的性能和可靠性。
2.材料性能评估:晶粒度是材料性能的重要指标之一。
晶粒度之晶粒度检验晶粒度是金属材料的重要显微组织参量。
晶粒度检验是借助金相显微镜测定钢中实际晶粒度和奥氏体晶粒度。
•晶粒度检验包括组织显示和晶粒度测定两部分。
•奥氏体晶粒度显示是晶粒度检验工作中的难点。
F钢及A体钢晶粒的显示方法为:国家标准GB/T6394-2002《金属平均晶粒度测定法》规定可使用渗碳法、氧化法、铁素体网法、渗碳体网法、直接淬硬法、网状珠光体法、相关法、模拟渗碳法等。
1)渗碳体法适用范围:C≤0.25%的碳素钢及合金钢。
具体步骤•将试样在930±10℃渗碳、并保温6h渗碳层≥1mm并使其表层有过共析成分。
•缓冷后在渗碳层的奥氏体晶界上析出渗碳体网。
•试样冷却后经磨制和腐蚀,显示出过共析区奥氏体晶粒形貌。
晶粒度的显示:由沉积在晶粒边界上的渗碳体显示浸蚀剂1,3%-4%硝酸酒精溶液2,5%苦味酸溶液3,沸腾的碱性苦味酸钠水溶液2)氧化法适用范围:w(C)0.25%-0.60%的碳钢和合金钢,一般采用气氛氧化法。
步骤如下•经抛磨用400粒度或15цm的试样抛光面朝上置于空气炉中加热w(C)≤0.35%时加热温度900℃±10℃,w(C)>0.35%时加热温度为860℃±10℃保温1h,然后水冷。
•根据氧化情况可将试样倾斜10~15度进行研磨和抛光,直接在显微镜上测定晶粒度。
也可在真空中加热并保温。
空气中冷却或缓冷,使晶界氧化同样进行上述处理后测定奥氏体晶粒大小的方法为真空法。
晶粒度显示:用15%盐酸酒精溶液3)铁素体网法适用范围:含碳量为0.25%-0.60%的碳素钢和合金钢。
具体步骤•对于w(C)≤0.35%时加热温度900℃±10℃,w(C)>0.35%时加热温度为860℃±10℃至少保温30min,然后空冷或水冷。
•经磨制和侵蚀显示出沿原奥氏体晶界分布的铁素体网晶粒度显示:•碳量较高的碳素钢和超过0.40%的合金钢,需调整冷却方式。

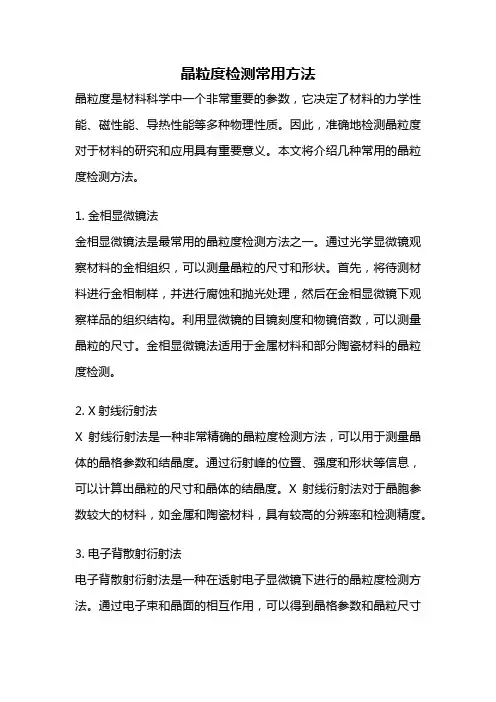

晶粒度检测常用方法晶粒度是材料科学中一个非常重要的参数,它决定了材料的力学性能、磁性能、导热性能等多种物理性质。
因此,准确地检测晶粒度对于材料的研究和应用具有重要意义。
本文将介绍几种常用的晶粒度检测方法。
1. 金相显微镜法金相显微镜法是最常用的晶粒度检测方法之一。
通过光学显微镜观察材料的金相组织,可以测量晶粒的尺寸和形状。
首先,将待测材料进行金相制样,并进行腐蚀和抛光处理,然后在金相显微镜下观察样品的组织结构。
利用显微镜的目镜刻度和物镜倍数,可以测量晶粒的尺寸。
金相显微镜法适用于金属材料和部分陶瓷材料的晶粒度检测。

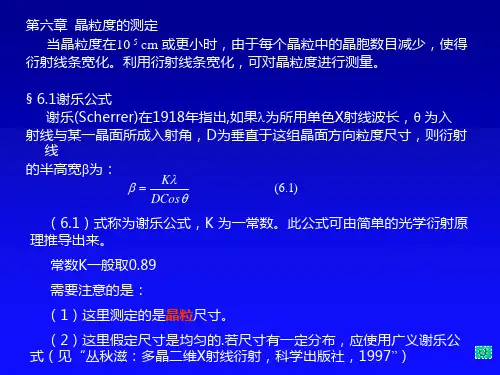

2. X射线衍射法X射线衍射法是一种非常精确的晶粒度检测方法,可以用于测量晶体的晶格参数和结晶度。
通过衍射峰的位置、强度和形状等信息,可以计算出晶粒的尺寸和晶体的结晶度。
X射线衍射法对于晶胞参数较大的材料,如金属和陶瓷材料,具有较高的分辨率和检测精度。
3. 电子背散射衍射法电子背散射衍射法是一种在透射电子显微镜下进行的晶粒度检测方法。
通过电子束和晶面的相互作用,可以得到晶格参数和晶粒尺寸的信息。
与X射线衍射法相比,电子背散射衍射法具有更高的分辨率和灵敏度,适用于对晶胞参数较小的材料,如纳米材料和薄膜材料的晶粒度检测。
4. 原子力显微镜法原子力显微镜法是一种表面形貌检测方法,可以用于测量材料的晶粒尺寸和表面形貌。
通过探针与样品表面的相互作用,可以得到样品表面的拓扑图像。
利用原子力显微镜的扫描模式和扫描参数,可以测量晶粒的尺寸和形状。
原子力显微镜法适用于各种材料的晶粒度检测,特别适用于纳米材料和表面形貌研究。
5. 中子衍射法中子衍射法是一种基于中子与晶格相互作用的晶粒度检测方法。
中子具有较高的穿透能力和较小的散射角度,可以穿透样品并与晶格发生相互作用。
通过分析中子的散射图样,可以计算出晶胞参数和晶粒尺寸。
中子衍射法对于轻元素和含氢材料的晶粒度检测具有较高的灵敏度和分辨率。
金相显微镜法、X射线衍射法、电子背散射衍射法、原子力显微镜法和中子衍射法是几种常用的晶粒度检测方法。

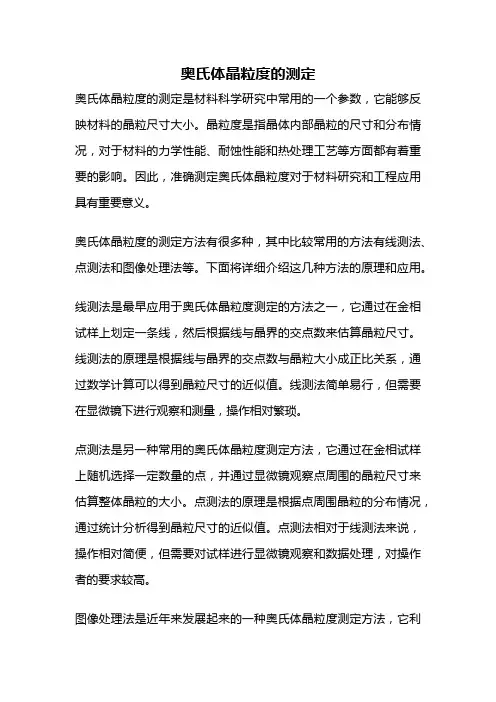

奥氏体晶粒度的测定奥氏体晶粒度的测定是材料科学研究中常用的一个参数,它能够反映材料的晶粒尺寸大小。
晶粒度是指晶体内部晶粒的尺寸和分布情况,对于材料的力学性能、耐蚀性能和热处理工艺等方面都有着重要的影响。
因此,准确测定奥氏体晶粒度对于材料研究和工程应用具有重要意义。
奥氏体晶粒度的测定方法有很多种,其中比较常用的方法有线测法、点测法和图像处理法等。
下面将详细介绍这几种方法的原理和应用。
线测法是最早应用于奥氏体晶粒度测定的方法之一,它通过在金相试样上划定一条线,然后根据线与晶界的交点数来估算晶粒尺寸。
线测法的原理是根据线与晶界的交点数与晶粒大小成正比关系,通过数学计算可以得到晶粒尺寸的近似值。
线测法简单易行,但需要在显微镜下进行观察和测量,操作相对繁琐。
点测法是另一种常用的奥氏体晶粒度测定方法,它通过在金相试样上随机选择一定数量的点,并通过显微镜观察点周围的晶粒尺寸来估算整体晶粒的大小。
点测法的原理是根据点周围晶粒的分布情况,通过统计分析得到晶粒尺寸的近似值。
点测法相对于线测法来说,操作相对简便,但需要对试样进行显微镜观察和数据处理,对操作者的要求较高。
图像处理法是近年来发展起来的一种奥氏体晶粒度测定方法,它利用计算机图像处理技术对金相试样的显微图像进行分析,通过识别晶界并计算晶粒尺寸来测定奥氏体晶粒度。
图像处理法的原理是根据计算机图像处理算法,通过数字图像分析得到晶粒尺寸的精确值。
图像处理法操作相对简便,测量结果准确可靠,但需要使用图像处理软件和计算机设备,对操作者的要求较高。
除了上述三种常用的奥氏体晶粒度测定方法外,还有一些其他方法也被应用于晶粒度的测定。
例如,透射电子显微镜(TEM)和扫描电子显微镜(SEM)等高分辨率显微镜技术可以直接观察和测量晶粒的尺寸。
此外,X射线衍射(XRD)和电子背散射衍射(EBSD)等衍射技术也可以用于奥氏体晶粒度的测定。
奥氏体晶粒度的测定是材料科学研究中重要的一项工作。

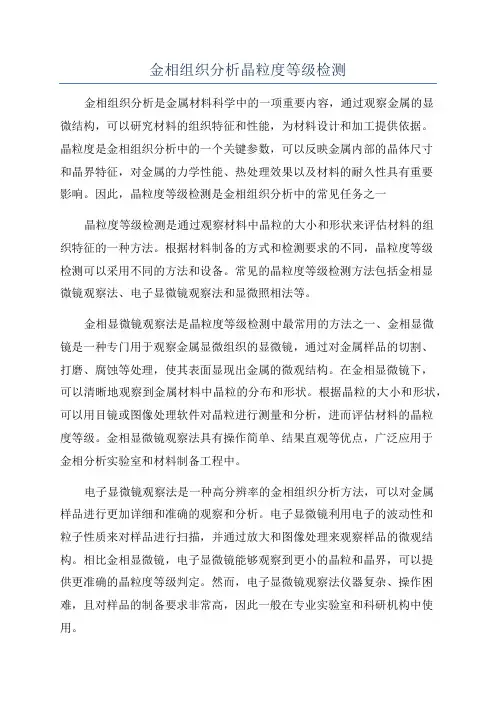

金相组织分析晶粒度等级检测金相组织分析是金属材料科学中的一项重要内容,通过观察金属的显微结构,可以研究材料的组织特征和性能,为材料设计和加工提供依据。
晶粒度是金相组织分析中的一个关键参数,可以反映金属内部的晶体尺寸和晶界特征,对金属的力学性能、热处理效果以及材料的耐久性具有重要影响。
因此,晶粒度等级检测是金相组织分析中的常见任务之一晶粒度等级检测是通过观察材料中晶粒的大小和形状来评估材料的组织特征的一种方法。
根据材料制备的方式和检测要求的不同,晶粒度等级检测可以采用不同的方法和设备。
常见的晶粒度等级检测方法包括金相显微镜观察法、电子显微镜观察法和显微照相法等。
金相显微镜观察法是晶粒度等级检测中最常用的方法之一、金相显微镜是一种专门用于观察金属显微组织的显微镜,通过对金属样品的切割、打磨、腐蚀等处理,使其表面显现出金属的微观结构。
在金相显微镜下,可以清晰地观察到金属材料中晶粒的分布和形状。
根据晶粒的大小和形状,可以用目镜或图像处理软件对晶粒进行测量和分析,进而评估材料的晶粒度等级。
金相显微镜观察法具有操作简单、结果直观等优点,广泛应用于金相分析实验室和材料制备工程中。
电子显微镜观察法是一种高分辨率的金相组织分析方法,可以对金属样品进行更加详细和准确的观察和分析。
电子显微镜利用电子的波动性和粒子性质来对样品进行扫描,并通过放大和图像处理来观察样品的微观结构。
相比金相显微镜,电子显微镜能够观察到更小的晶粒和晶界,可以提供更准确的晶粒度等级判定。
然而,电子显微镜观察法仪器复杂、操作困难,且对样品的制备要求非常高,因此一般在专业实验室和科研机构中使用。
显微照相法是通过在金相显微镜下对样品进行摄影,然后通过放大照片,使用测量软件等进行晶粒度等级检测。
这种方法一般用于需要大量晶粒度等级数据的情况下,可以通过批量处理照片和数据,提高效率和准确度。
显微照相法可以结合金相显微镜观察法的优点,对样品进行全面的分析,得到更加全面的晶粒度等级数据。

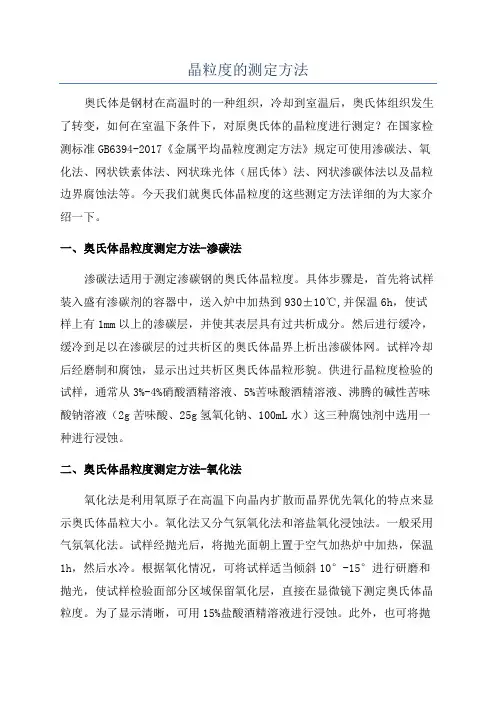

晶粒度的测定方法奥氏体是钢材在高温时的一种组织,冷却到室温后,奥氏体组织发生了转变,如何在室温下条件下,对原奥氏体的晶粒度进行测定?在国家检测标准GB6394-2017《金属平均晶粒度测定方法》规定可使用渗碳法、氧化法、网状铁素体法、网状珠光体(屈氏体)法、网状渗碳体法以及晶粒边界腐蚀法等。
今天我们就奥氏体晶粒度的这些测定方法详细的为大家介绍一下。
一、奥氏体晶粒度测定方法-渗碳法渗碳法适用于测定渗碳钢的奥氏体晶粒度。
具体步骤是,首先将试样装入盛有渗碳剂的容器中,送入炉中加热到930±10℃,并保温6h,使试样上有1mm以上的渗碳层,并使其表层具有过共析成分。
然后进行缓冷,缓冷到足以在渗碳层的过共析区的奥氏体晶界上析出渗碳体网。
试样冷却后经磨制和腐蚀,显示出过共析区奥氏体晶粒形貌。
供进行晶粒度检验的试样,通常从3%-4%硝酸酒精溶液、5%苦味酸酒精溶液、沸腾的碱性苦味酸钠溶液(2g苦味酸、25g氢氧化钠、100mL水)这三种腐蚀剂中选用一种进行浸蚀。
二、奥氏体晶粒度测定方法-氧化法氧化法是利用氧原子在高温下向晶内扩散而晶界优先氧化的特点来显示奥氏体晶粒大小。
氧化法又分气氛氧化法和溶盐氧化浸蚀法。
一般采用气氛氧化法。
试样经抛光后,将抛光面朝上置于空气加热炉中加热,保温1h,然后水冷。
根据氧化情况,可将试样适当倾斜10°-15°进行研磨和抛光,使试样检验面部分区域保留氧化层,直接在显微镜下测定奥氏体晶粒度。
为了显示清晰,可用15%盐酸酒精溶液进行浸蚀。
此外,也可将抛光的试样在真空中加热并保温,然后置于空气中冷却或缓冷,使晶界氧化,同样进行上述处理后测定奥氏体晶粒大小。
这种方法称为真空法。
三、奥氏体晶粒度测定方法-网状铁素体法网状铁素体法适用于碳质量分数为0.25%-0.60%的碳素钢和碳质量分数为0.25%-0.50%的合金钢。
若无特殊规定,加热温度的选择同氧化法,至少保温30min,然后空冷或水冷。

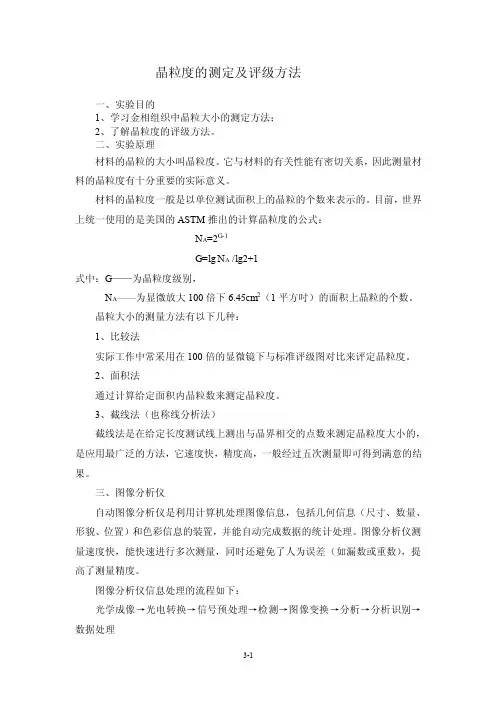

晶粒度的测定及评级方法一、实验目的1、学习金相组织中晶粒大小的测定方法;2、了解晶粒度的评级方法。
二、实验原理材料的晶粒的大小叫晶粒度。
它与材料的有关性能有密切关系,因此测量材料的晶粒度有十分重要的实际意义。
材料的晶粒度一般是以单位测试面积上的晶粒的个数来表示的。
目前,世界上统一使用的是美国的ASTM推出的计算晶粒度的公式:N A=2G-1G=lg N A /lg2+1式中:G——为晶粒度级别,N A———为显微放大100倍下6.45cm2(1平方吋)的面积上晶粒的个数。
晶粒大小的测量方法有以下几种:1、比较法实际工作中常采用在100倍的显微镜下与标准评级图对比来评定晶粒度。
2、面积法通过计算给定面积内晶粒数来测定晶粒度。
3、截线法(也称线分析法)截线法是在给定长度测试线上测出与晶界相交的点数来测定晶粒度大小的,是应用最广泛的方法,它速度快,精度高,一般经过五次测量即可得到满意的结果。
三、图像分析仪自动图像分析仪是利用计算机处理图像信息,包括几何信息(尺寸、数量、形貌、位置)和色彩信息的装置,并能自动完成数据的统计处理。
图像分析仪测量速度快,能快速进行多次测量,同时还避免了人为误差(如漏数或重数),提高了测量精度。
图像分析仪信息处理的流程如下:光学成像→光电转换→信号预处理→检测→图像变换→分析→分析识别→数据处理图像分析经常进行的测定工作有:1、第二相的体积分数的测量,如珠光体、碳化物、磷共晶等。
2、各类夹杂物的数量、形状、平均尺寸及分布。
3、碳化物的平均尺寸及平均间距。
4、晶粒度及晶界总长度、总面积。
5、高合金工具钢中碳化物的带状偏析。
图像分析仪对试样的制备要求很高,因为它是依靠灰度或边界辨认组织的,故残留磨痕、抛光粉等异物的嵌入、浸蚀程度过浅或过深、某些组织的剥落都会引起测量误差,尽管软件中已考虑到这些影响因素,但误差仍不可避免,有时还相当严重。
因此为了提高图像分析仪的测量精度,除了配备分辨率高的显微镜外,必须保证良好的制样质量,各种组织的衬度要分明,轮廓线要尽可能细而清晰、均匀。

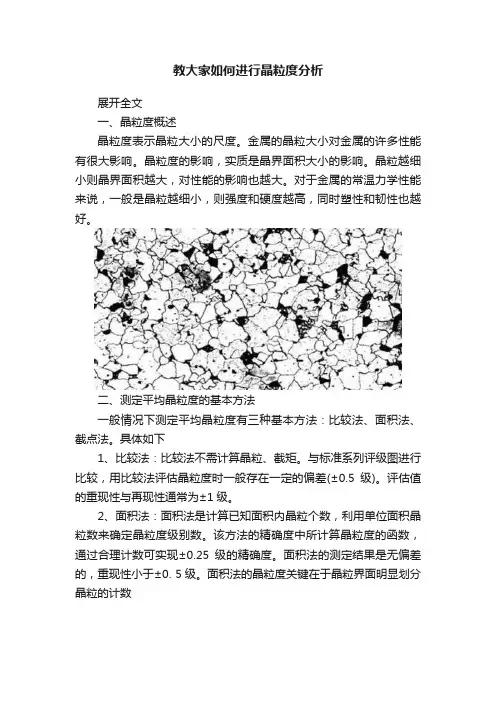

教大家如何进行晶粒度分析展开全文一、晶粒度概述晶粒度表示晶粒大小的尺度。
金属的晶粒大小对金属的许多性能有很大影响。
晶粒度的影响,实质是晶界面积大小的影响。
晶粒越细小则晶界面积越大,对性能的影响也越大。
对于金属的常温力学性能来说,一般是晶粒越细小,则强度和硬度越高,同时塑性和韧性也越好。
二、测定平均晶粒度的基本方法一般情况下测定平均晶粒度有三种基本方法:比较法、面积法、截点法。
具体如下1、比较法:比较法不需计算晶粒、截矩。
与标准系列评级图进行比较,用比较法评估晶粒度时一般存在一定的偏差(±0.5级)。
评估值的重现性与再现性通常为±1级。
2、面积法:面积法是计算已知面积内晶粒个数,利用单位面积晶粒数来确定晶粒度级别数。
该方法的精确度中所计算晶粒度的函数,通过合理计数可实现±0.25级的精确度。
面积法的测定结果是无偏差的,重现性小于±0. 5级。
面积法的晶粒度关键在于晶粒界面明显划分晶粒的计数图:面积法3、截点法:截点数是计算已知长度的试验线段(或网格)与晶粒界面相交截部分的截点数,利用单位长度截点数来确定晶粒度级别数。
截点法的精确度是计算的截点数或截距的函数,通过有效的统计结果可达到±0.25级的精确度。
截点法的测量结果是无偏差的,重现性和再现性小于±0.5级。
对同一精度水平,截点法由于不需要精确标计截点或截距数,因而较面积法测量快。
同心圆测量线(截点法)三、金相图具体案例分析以上只是大致的测定方法太过笼统,如果真的拿到一个具体的微观照片,我们该怎么做呢?下面我们来看一下具体操作与计算方法。
1、确定照片的放大率先测量微观照片的尺寸,长度或宽度选择其一,然后测量出试样的实际长度或者宽度放大率=图片距离/实际距离2、找出晶粒度级别数计算出放大率之后就可以确定晶粒度级别数。
首先要计算出试样中的晶粒数。
晶粒数=完整的晶粒数+0.5倍的部分晶粒。
完整晶粒的晶界都是可观察到的。
金相晶粒度的检测方法引言:金相晶粒度是材料科学中一个重要的参数,它描述了材料内部晶粒的尺寸和分布情况。
准确测量金相晶粒度对于材料的性能评估和质量控制至关重要。
本文将介绍几种常用的金相晶粒度检测方法,包括金相显微镜法、图像处理法和X射线衍射法。
一、金相显微镜法金相显微镜法是一种直接观察和测量金属材料晶粒度的方法。
首先,将待测样品进行切割和打磨处理,使其表面光洁平整。
然后,使用金相显微镜观察样品的金相组织,并通过目镜或摄像系统获取显微图像。
接下来,使用图像处理软件对显微图像进行分析,测量晶粒的尺寸和分布情况。
金相显微镜法具有直观、准确的优点,但需要专业的设备和操作技能。
二、图像处理法图像处理法是一种基于数字图像处理技术的金相晶粒度检测方法。
首先,将待测样品进行显微镜观察,并使用数码相机或显微摄像系统获取高分辨率的显微图像。
然后,使用图像处理软件对显微图像进行预处理,包括去噪、增强和分割等操作。
接下来,利用图像处理算法,自动或半自动地测量晶粒的尺寸和分布情况。
图像处理法具有高效、快速的特点,但对图像质量和算法选择有一定要求。
三、X射线衍射法X射线衍射法是一种非破坏性的金相晶粒度检测方法。
首先,将待测样品进行制备处理,使其形成均匀的薄膜或粉末。
然后,使用X 射线衍射仪器对样品进行扫描,测量X射线的衍射图样。
接下来,利用衍射图样中的峰位和峰宽信息,通过布拉格方程计算晶粒的尺寸和分布情况。
X射线衍射法具有非破坏性、全面性的特点,但需要专业的仪器和数据处理技能。
结论:金相晶粒度的检测方法多种多样,每种方法都有其适用的场景和优缺点。
在实际应用中,可以根据具体需求和条件选择合适的方法进行检测。
无论是金相显微镜法、图像处理法还是X射线衍射法,都需要仔细操作和准确分析,以确保测量结果的可靠性和准确性。
随着科学技术的不断进步,金相晶粒度的检测方法也将不断发展和完善,为材料科学研究和工程应用提供更好的支持。
20crmnti钢晶粒度检测方法
20CrMnTi钢晶粒度检测的方法有很多种,以下是几种常用的方法:
1. 金相显微镜法:将样品进行打磨和腐蚀处理后,使用金相显微镜观察晶粒形貌和大小,通过比对标准图表或测量晶粒尺寸来评估晶粒度。
2. 电子背散射衍射(EBSD)法:借助电子显微镜和电子背散射衍射技术,可对晶粒进行定量分析和表征,包括晶粒大小、取向、晶界形貌等。
3. X射线衍射(XRD)法:通过X射线衍射分析样品的晶体结构和晶粒尺寸,运用相应的计算与推算方法来测定晶粒度。
4. 金相图像分析法:使用图像处理软件,在金相显微镜下拍摄晶粒图像,通过图像分析软件进行晶粒的计数、测量和统计,从而获得晶粒大小和分布的统计数据。
以上方法根据具体情况选择使用,需要根据实际需求和设备条件来决定使用哪种方法进行晶粒度的检测。
晶粒度检测方法晶粒度是指材料中晶粒的大小和形状。
晶粒度的大小对材料的性能和应用有着重要的影响。
因此,准确地检测晶粒度是材料研究和生产中的重要工作之一。
有多种方法可用于晶粒度的检测。
本文将介绍几种常用的晶粒度检测方法,并对其原理和应用进行详细阐述。
第一种方法是显微镜法。
显微镜法是最直接、最常见的晶粒度检测方法之一。
通过光学显微镜观察样品的晶粒形貌和大小,可以得到晶粒的相关信息。
这种方法操作简单、成本较低,适用于绝大多数材料的晶粒度检测。
但是,显微镜法只能观察到表面的晶粒,对于深层的晶粒无法进行观察,因此在某些情况下可能存在一定的局限性。
第二种方法是X射线衍射法。
X射线衍射法是一种利用X射线与晶体相互作用的方法。
通过测量材料中的X射线衍射图样,可以得到晶粒的晶胞参数和晶体结构等信息,从而间接推算晶粒的大小。
X 射线衍射法具有高分辨率、非破坏性等优点,适用于对于晶体结构和晶粒度要求较高的材料。
但是,该方法需要专门的设备,并且对样品的制备和处理要求较高,操作较为复杂。
第三种方法是电子显微镜法。
电子显微镜法是利用电子束与样品相互作用的方法。
通过电子显微镜观察样品表面的晶粒形貌和大小,可以得到晶粒的相关信息。
与传统的光学显微镜不同,电子显微镜具有更高的分辨率和放大倍数,可以观察到更小尺寸的晶粒。
因此,电子显微镜法适用于对于微小晶粒的检测。
然而,电子显微镜的设备和操作要求较高,成本较高,限制了其在实际应用中的推广。
除了以上三种方法,还有一些其他的晶粒度检测方法,如红外光谱法、散射法等。
这些方法在特定的材料和应用领域中有着一定的应用。
晶粒度检测是材料研究和生产中的重要工作之一。
各种不同的检测方法可以根据具体的要求和条件进行选择和应用。
在实际操作中,需要根据样品的性质、检测的目的以及实验条件等因素进行选择。
对于不同的方法,我们需要了解其原理和应用,掌握其操作技巧,并结合其他相关的检测方法进行综合分析,以获得准确可靠的晶粒度数据。
晶粒度检测引言晶体的晶粒度是指晶体内部晶粒的大小和形状。
对晶粒度进行检测和分析是材料科学领域中的重要任务之一。
精确的晶粒度分析可以帮助我们理解材料的微观结构和性质,从而指导材料的设计和优化。
本文将介绍晶粒度检测的原理、方法和应用,并探讨一些常见的晶粒度检测技术。
晶粒度检测原理晶粒度检测的主要原理是通过显微镜观察晶体表面的晶粒边界,并计算晶粒的尺寸和形状参数。
通常使用图像处理技术和计算机软件来自动化地进行晶粒度分析。
具体而言,晶粒度检测的原理可以分为以下几个步骤:1.图像获取:首先需要获得晶体的显微镜图像。
可以使用光学显微镜、扫描电子显微镜等设备来获取高分辨率的晶体图像。
2.图像预处理:对获取的图像进行预处理,包括去噪、灰度化、二值化等操作。
预处理的目的是提高图像的对比度和清晰度,方便后续的图像处理和分析。
3.晶粒边界提取:通过边缘检测算法,提取晶体图像中的晶粒边界。
常用的边缘检测算法包括Sobel算子、Canny算子等。
4.晶粒尺寸计算:根据提取到的晶粒边界,计算晶粒的尺寸参数,如晶粒的平均直径、面积、周长等。
5.晶粒形状分析:通过计算晶粒的形状参数,如圆度、长宽比等,来描述晶粒的形状特征。
6.统计分析:对晶粒的尺寸和形状参数进行统计分析,得到晶粒分布的统计特性,如平均晶粒尺寸、晶粒尺寸分布等。
晶粒度检测方法根据晶粒度检测的具体需求和条件,可以采用不同的方法进行晶粒度检测。
常见的晶粒度检测方法包括:1.光学显微镜方法:使用光学显微镜观察晶体表面的晶粒边界,并手工测量晶粒的尺寸和形状参数。
这种方法操作简单,但对操作者的视觉判断和手工测量能力要求较高。
2.扫描电子显微镜方法:使用扫描电子显微镜观察晶体表面的晶粒边界,并借助计算机软件进行晶粒度分析。
这种方法具有较高的分辨率和自动化程度,但设备和软件成本较高。
3.X射线衍射方法:利用X射线衍射仪测量晶体的衍射图样,并通过衍射峰形状和强度分析得到晶粒的尺寸和结构信息。
节点法测晶粒度公式晶粒度是指金属材料或其他晶体材料中晶粒的尺寸大小,通常用平均晶粒直径或晶粒体积平均直径来表示。
晶粒度的分析对于金属材料的组织性能和力学性能的研究非常重要,因此,在金属学和材料科学领域,在对晶粒度进行测量时通常使用节点法。
节点法,又称为节点计数法、密度法或屈曲法,是一种常用的测量金属晶粒度的方法。
它是通过在金属断口表面制备凯氏体(一种无机酸,通过腐蚀可显现晶粒等结构)或其他可显现晶粒结构的试剂,并进行显微观察和测量来获得晶粒度参数。
下面将详细介绍节点法测晶粒度的步骤和测量公式:1.样品制备:首先,需要从金属材料中制备出适当的试样。
常用的方法是将金属样品逐渐研磨和抛光,最终获得平滑的金属断口表面。
2.试剂制备:准备一种能够腐蚀出晶粒等结构的试剂。
常用的试剂有凯氏试剂(一种由硫酸和亚硫酸构成的混合液)或其他金属腐蚀试剂。
3.试样处理:将制备好的试剂涂抹在金属样品的断口表面上,并充分腐蚀一段时间,使晶粒等结构显现出来。
4.显微观察:使用光学显微镜或扫描电子显微镜对试样进行观察。
通过目测或计数器来记录晶粒的数量和大小。
通常,晶粒度越小,晶粒数量越多。
5.计算晶粒度:根据测量结果,可以使用不同的公式来计算晶粒度。
以下是常用的几种计算公式:(1)平均晶粒直径(D):将测量到的所有晶粒直径加起来,然后除以晶粒数量即可得到平均晶粒直径。
(2)平均晶粒面积(A):将测量到的所有晶粒面积加起来,然后除以晶粒数量即可得到平均晶粒面积。
(3)平均晶粒体积(V):将测量到的所有晶粒体积加起来,然后除以晶粒数量即可得到平均晶粒体积。
(4)线性晶粒密度(L):将切线从一个晶粒边界延伸到另一个晶粒边界,然后记录线性晶粒密度。
其中,晶粒直径和面积可以直接测量获得,而晶粒体积需要通过测量晶粒尺寸并计算来获得。
线性晶粒密度是计算线性晶粒尺寸(例如沟槽、纹理等)中的晶粒数量。
通过节点法测得的晶粒度参数可以用于研究金属材料的晶体生长、再结晶行为和热处理效果等,对于金属材料的组织性能和力学性能提供了重要的参考。
晶粒度操作规程晶粒度是指材料中晶体的尺寸和形状。
晶粒度的大小和分布对材料的性能具有重要影响,因此需要进行晶粒度的测量和控制。
以下是晶粒度操作规程的一般步骤和方法。
一、晶粒度的测量方法1. 金相显微镜法:通过研磨、抛光和腐蚀样品,使用金相显微镜观察晶体形态,并测量晶粒尺寸。
2. 电子显微镜法:通过扫描电子显微镜或透射电子显微镜观察和测量晶体形态和尺寸。
3. X射线衍射法:利用X射线衍射仪测量晶胞参数,根据晶胞参数计算晶粒尺寸。
4. 裂纹法:利用材料中的裂纹或界面来测量晶粒尺寸。
二、晶粒度的操作规程1. 样品的制备:根据需要测量晶粒度的材料,选择适当的方法进行制备。
通常需要先研磨和抛光样品,然后腐蚀、蚀刻或者使用其他方法来暴露晶体。
2. 测量方法的选择:根据材料的性质和需要测量的晶粒度范围,选择合适的测量方法。
金相显微镜法适用于较粗晶粒的材料,电子显微镜法适用于较小尺寸的晶粒,X射线衍射法适用于晶胞参数已知的材料,裂纹法适用于裂纹或界面已知的材料。
3. 样品的观察和测量:根据选择的测量方法,进行样品的观察和测量。
在金相显微镜法中,需要调整放大倍数和对焦来观察晶体形态和尺寸,并使用尺寸测量软件或图像分析仪来测量晶粒尺寸。
在电子显微镜法中,需要使用适当的条件和技术来观察和测量晶体形态和尺寸。
在X射线衍射法中,需要根据测量的衍射图样计算晶胞参数,并根据计算结果推算晶粒尺寸。
4. 数据的处理和分析:根据测量得到的数据,进行数据处理和分析。
可以计算晶粒的平均尺寸、尺寸分布以及其他参数。
可以使用统计学方法对数据进行处理和分析,得到准确的晶粒度结果。
5. 结果的报告和记录:将测量得到的结果进行报告和记录,包括样品信息、测量方法、测量结果以及其他相关信息。
需要保留样品和相关数据,以备后续的检查和参考。
三、晶粒度操作规程的注意事项1. 样品的制备过程中要注意保持样品的平整和纯净,避免引入额外的杂质和影响。
2. 在观察和测量过程中,要避免因为操作不正确或者设备参数设置不当而引入误差。
晶粒度检测1. 简介晶粒度检测是一种用于评估材料内部晶体结构的方法。
它可以帮助研究人员确定材料的晶粒尺寸、晶体分布和晶体取向等信息,从而对材料的性能和性质进行分析和预测。
晶粒度的大小和分布对材料的性能和性质具有重要影响。
较小的晶粒可以提高材料的强度和韧性,同时减小晶界对电子和热传导的阻碍。
因此,晶粒度检测在材料科学和工程领域具有广泛的应用。
2. 晶粒度检测方法目前,晶粒度检测主要通过显微镜观察和图像处理技术来实现。
下面介绍几种常用的晶粒度检测方法:2.1 图像分析法图像分析法是通过对材料的显微镜图像进行处理和分析来测量晶粒的尺寸和分布。
该方法首先需要获取材料的显微镜图像,然后使用图像处理软件对图像进行预处理,包括去噪、增强对比度等操作。
接下来,可以使用图像分割算法将图像中的每个晶粒分割出来,然后使用形态学操作和图像测量算法来测量晶粒的尺寸和形状。
图像分析法的优点是非破坏性、快速和全面,可以同时获取大量晶粒的信息。
然而,图像分析法对图像质量的要求较高,且对于颗粒间重叠或形状不规则的晶粒,精度可能会受到一定影响。
2.2 X射线衍射法X射线衍射法是一种基于材料对X射线的散射特性来研究晶体结构的方法。
通过照射材料样品并记录散射X射线的强度和角度信息,可以推导出材料的晶体结构和晶粒尺寸。
X射线衍射法的优点是可以得到精确的晶粒尺寸和晶体结构信息,适用于各种材料,并且可以在非常小的晶粒尺寸范围内进行测量。
然而,X射线衍射法的设备和实验条件要求较高,需要专门的仪器和专业技术。
2.3 电子显微镜法电子显微镜法是一种通过电子束来观察材料的显微结构的方法。
通过在电子显微镜下观察并记录材料的显微结构图像,可以获得材料的晶粒信息。
电子显微镜法的优点是可以在高分辨率下观察材料的显微结构,对于小尺寸或高分辨率要求的样品非常有效。
然而,电子显微镜的设备和维护成本较高,操作也相对复杂。
3. 晶粒度检测的应用晶粒度检测在材料科学和工程领域具有广泛的应用。
教你如何进行晶粒度分析
金属晶粒的尺寸(或晶粒度)对其在室温及高温下的机械性质有决定性的影响,晶粒尺寸的细化也被作为钢的热处理中最重要的强化途径之一。
因此,在金属性能分析中,晶粒尺寸的估算显得十分重要。
那么根据一张金相照片我们能从中得到哪些信息呢?
首先来看看这一段小视频
视频:晶粒度分析
一、晶粒度概述
晶粒度表示晶粒大小的尺度。
金属的晶粒大小对金属的许多性能有很大影响。
晶粒度的影响,实质是晶界面积大小的影响。
晶粒越细小则晶界面积越大,对性能的影响也越大。
对于金属的常温力学性能来说,一般是晶粒越细小,则强度和硬度越高,同时塑性和韧性也越好。
二、测定平均晶粒度的基本方法
一般情况下测定平均晶粒度有三种基本方法:比较法、面积法、截点法。
具体如下
1、比较法:比较法不需计算晶粒、截矩。
与标准系列评级图进行比较,用比较法评估晶粒度时一般存在一定的偏差(±0.5级)。
评估值的重现性与再现性通常为±1级。
2、面积法:面积法是计算已知面积内晶粒个数,利用单位面积晶粒数来确定晶粒度级别数。
该方法的精确度中所计算晶粒度的函数,通过合理计数可实现±0.25级的精确度。
面积法的测定结果是无偏差的,重现性小于±0. 5级。
面积法的晶粒度关键在于晶粒界面明显划分晶粒的计数
图:面积法
3、截点法:截点数是计算已知长度的试验线段(或网格)与晶粒界面相交截部分的截点数,利用单位长度截点数来确定晶粒度级别数。
截点法的精确度是计算的截点数或截距的函数,通过有效的统计结果可达到±0.25级的精确度。
截点法的测量结果是无偏差的,重现性和再现性小于±0.5级。
对同一精度水平,截点法由于不需要精确标计截点或截距数,因而较面积法测量快。
同心圆测量线(截点法)
三、金相图具体案例分析
以上只是大致的测定方法太过笼统,如果真的拿到一个具体的微观照片,我们该怎么做呢?下面我们来看一下具体操作与计算方法。
1、确定照片的放大率
先测量微观照片的尺寸,长度或宽度选择其一,然后测量出试样的实际长度或者宽度
放大率=图片距离/实际距离
2、找出晶粒度级别数
计算出放大率之后就可以确定晶粒度级别数。
首先要计算出试样中的晶粒数。
晶粒数=完整的晶粒数+0.5倍的部分晶粒。
完整晶粒的晶界都是可观察到的。
其次计算出实际面积,实际面积=图片长/放大率x 宽/放大率
根据ASTM标准中的计算公式:N=2(n-1)其中N是指放大100倍下每平方英寸的晶粒数,n是指晶粒级别数。
进行单位换算之后可得到N的值。
最后可计算出晶粒级别数n。
3、计算出平均晶粒直径
平均晶粒直径=试样的实际长度/截取部分的晶粒数
实际长度=截线长度/放大率。
