晶粒度

晶粒度的概念晶粒度是指晶体中晶粒的大小和形状。

晶体是由原子、离子或分子按照一定的规则排列而成的固体物质，晶粒是晶体中具有相同晶体结构的一部分。

晶粒度的大小和形状对晶体的性质和性能有重要影响。

晶粒度的大小可以通过晶粒尺寸来描述，晶粒尺寸是指晶粒的最大线性尺寸。

晶粒度的大小与晶体的生长速率、晶体的形核和晶体的晶格缺陷等因素有关。

晶粒度越大，晶体的结构越完整，晶体的力学性能和热学性能也会相应提高。

例如，金属材料中的晶粒度越大，材料的强度和硬度越高，而塑料材料中的晶粒度越大，材料的韧性和耐热性越好。

晶粒度的形状可以通过晶粒形态来描述，晶粒形态是指晶粒的外形特征。

晶粒度的形状与晶体的生长条件、晶体的晶格结构和晶体的晶格缺陷等因素有关。

晶粒度的形状对晶体的力学性能、热学性能和光学性能等有重要影响。

例如，金属材料中的晶粒度呈等轴晶粒形态，材料的塑性和韧性较好，而纤维材料中的晶粒度呈纤维状晶粒形态，材料的强度和刚度较高。

晶粒度的大小和形状对晶体的性质和性能有重要影响。

首先，晶粒度的大小和形状会影响晶体的力学性能。

晶粒度越大，晶体的结构越完整，晶体的强度和硬度越高。

晶粒度的形状也会影响晶体的力学性能，不同形状的晶粒在受力时会有不同的应变和应力分布。

其次，晶粒度的大小和形状会影响晶体的热学性能。

晶粒度越大，晶体的热导率越高，热膨胀系数越低。

晶粒度的形状也会影响晶体的热学性能，不同形状的晶粒在传热过程中会有不同的热阻和热传导路径。

最后，晶粒度的大小和形状会影响晶体的光学性能。

晶粒度越大，晶体的透光性越好，折射率越高。

晶粒度的形状也会影响晶体的光学性能，不同形状的晶粒在光传播过程中会有不同的散射和吸收现象。

总之，晶粒度是晶体中晶粒的大小和形状的概念。

晶粒度的大小和形状对晶体的性质和性能有重要影响，包括力学性能、热学性能和光学性能等。

因此，在材料科学和工程中，研究和控制晶粒度的大小和形状是非常重要的。

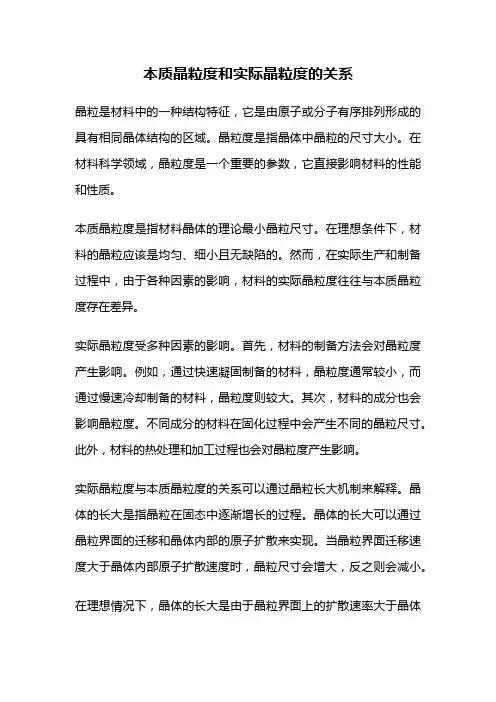

本质晶粒度和实际晶粒度的关系晶粒是材料中的一种结构特征，它是由原子或分子有序排列形成的具有相同晶体结构的区域。

晶粒度是指晶体中晶粒的尺寸大小。

在材料科学领域，晶粒度是一个重要的参数，它直接影响材料的性能和性质。

本质晶粒度是指材料晶体的理论最小晶粒尺寸。

在理想条件下，材料的晶粒应该是均匀、细小且无缺陷的。

然而，在实际生产和制备过程中，由于各种因素的影响，材料的实际晶粒度往往与本质晶粒度存在差异。

实际晶粒度受多种因素的影响。

首先，材料的制备方法会对晶粒度产生影响。

例如，通过快速凝固制备的材料，晶粒度通常较小，而通过慢速冷却制备的材料，晶粒度则较大。

其次，材料的成分也会影响晶粒度。

不同成分的材料在固化过程中会产生不同的晶粒尺寸。

此外，材料的热处理和加工过程也会对晶粒度产生影响。

实际晶粒度与本质晶粒度的关系可以通过晶粒长大机制来解释。

晶体的长大是指晶粒在固态中逐渐增长的过程。

晶体的长大可以通过晶粒界面的迁移和晶体内部的原子扩散来实现。

当晶粒界面迁移速度大于晶体内部原子扩散速度时，晶粒尺寸会增大，反之则会减小。

在理想情况下，晶体的长大是由于晶粒界面上的扩散速率大于晶体内部的扩散速率，从而导致晶粒尺寸的增大。

然而，在实际情况下，晶体的长大会受到多种因素的限制。

例如，晶粒界面的能量、晶界的能量和晶界的迁移速率等因素都会对晶体的长大产生影响。

这些因素的不同组合会导致实际晶粒度与本质晶粒度之间的差异。

晶体中的晶粒也可能存在缺陷。

晶界、位错和空位等缺陷会对晶体的长大过程产生影响。

这些缺陷会作为晶粒界面的障碍，限制晶粒的长大速率，从而影响晶粒尺寸。

本质晶粒度和实际晶粒度之间存在一定的关系。

实际晶粒度受多种因素的影响，包括材料的制备方法、成分、热处理和加工过程等。

实际晶粒度与本质晶粒度的差异可以通过晶粒长大机制和晶体中的缺陷来解释。

深入研究本质晶粒度和实际晶粒度的关系，对于优化材料的制备和性能具有重要意义。

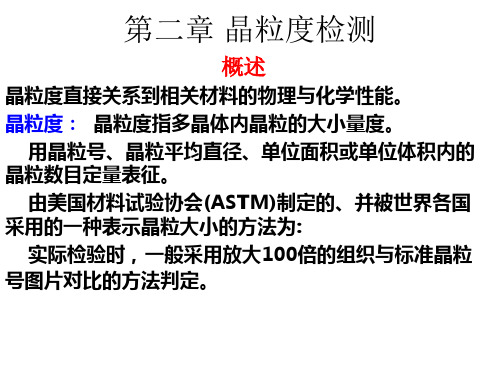

1．晶粒度晶粒大小的度量称为晶粒度。

通常用长度、面积、体积或晶粒度级别数等不同方晶粒大小的度量称为晶粒度通常用长度面积体积或晶粒度级别数等不同方法评定或测定晶粒度大小。

使用晶粒度级别数表示的晶粒度与测量方法和计量单位无关。

2．实际晶粒度（如按照产品实际热处理条件进行渗碳淬回火后进行测试的晶粒度）实际晶粒度是指钢在具体热处理或热加工条件下所得到的奥氏体晶粒大小。

实际晶粒度基本上反映了钢件实际热处理时或热加工条件下所得到的晶粒大小，直接影响钢冷却后所获得的产物的组织和性能平时所说的晶粒度如不作特别的说明影响钢冷却后所获得的产物的组织和性能平时所说的晶粒度，如不作特别的说明，一般是指实际晶粒度。

3．本质晶粒度（如按照GB/T6394中渗碳法进行测试的晶粒度）本质晶粒度是用以表明奥氏体晶粒长大倾向的晶粒度，是一种性能，并非指具体的晶粒。

根据奥氏仁晶粒长大倾向的不同，可将钢分为本质粗品粒钢和本质细晶粒钢两类。

就是这个材料的底子好不好，耐热处理晶粒不长大的能力好不好。

测定本质晶粒度的标准方法为：将钢加热到930℃±10℃，保温6h后测定奥氏体晶粒大小，晶米度在1级～4级者为本质粗晶粒钢，晶粒度在5级～8级者为本质细晶粒大小晶米度在级级者为本质粗晶粒钢晶粒度在级晶粒钢。

加热温度对奥氏体晶粒大小的影响见下图一般情况下，本质细晶粒钢的晶粒长大倾向小，正常热处理后获得细小的实际晶粒，淬火温度范围较宽，生产上容易掌握，优质碳素钢和合金钢都是本质细晶粒钢。

本质粗晶粒钢的晶粒长大倾向大，在生产中必须严格控制加热温度。

以防过热晶粒粗化。

值得注意的是加热温度超过930℃。

本质细晶粒钢也可能得到很粗大的奥氏体晶粒。

甚至比同温度下本质粗晶粒钢的晶粒还粗。

至比同温度下本质粗晶粒钢的晶粒还粗4.晶粒度测试时机4.1需经过如渗碳、淬火等热处理过程的原材料棒料/板料/型材。

确保原材料晶粒度符合要求。

（说明：原材料如果进行晶粒度检测合格，后续零件只要不要发生超过930摄氏度的热处理过程，那么后续热处理不会对晶粒度造成长大。

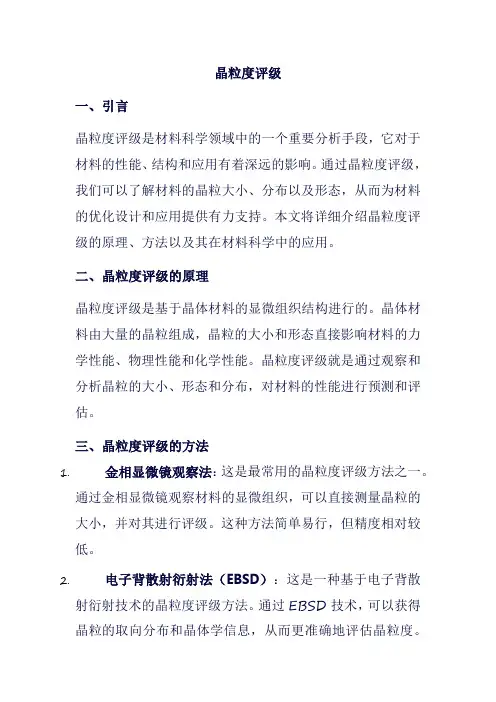

晶粒度评级一、引言晶粒度评级是材料科学领域中的一个重要分析手段，它对于材料的性能、结构和应用有着深远的影响。

通过晶粒度评级，我们可以了解材料的晶粒大小、分布以及形态，从而为材料的优化设计和应用提供有力支持。

本文将详细介绍晶粒度评级的原理、方法以及其在材料科学中的应用。

二、晶粒度评级的原理晶粒度评级是基于晶体材料的显微组织结构进行的。

晶体材料由大量的晶粒组成，晶粒的大小和形态直接影响材料的力学性能、物理性能和化学性能。

晶粒度评级就是通过观察和分析晶粒的大小、形态和分布，对材料的性能进行预测和评估。

三、晶粒度评级的方法1.金相显微镜观察法：这是最常用的晶粒度评级方法之一。

通过金相显微镜观察材料的显微组织，可以直接测量晶粒的大小，并对其进行评级。

这种方法简单易行，但精度相对较低。

2.电子背散射衍射法（EBSD）：这是一种基于电子背散射衍射技术的晶粒度评级方法。

通过EBSD技术，可以获得晶粒的取向分布和晶体学信息，从而更准确地评估晶粒度。

3.X射线衍射法：利用X射线衍射技术可以分析材料的晶体结构，并通过谢乐公式计算晶粒大小。

这种方法非破坏性，适用于大块材料和薄膜材料的晶粒度评级。

四、晶粒度评级在材料科学中的应用1.金属材料：在金属材料中，晶粒度对力学性能有显著影响。

通过晶粒度评级，可以优化金属材料的热处理工艺，提高其强度和韧性。

2.陶瓷材料：陶瓷材料的晶粒度影响其致密度、断裂韧性和耐磨性。

通过控制晶粒度，可以改善陶瓷材料的性能，拓展其应用领域。

3.半导体材料：在半导体材料中，晶粒度影响载流子的迁移率和器件的性能。

通过晶粒度评级，可以优化半导体材料的制备工艺，提高器件的性能和稳定性。

4.新能源材料：如锂离子电池、太阳能电池等新能源材料中，晶粒度对材料的电化学性能、光电转换效率等关键性能指标具有重要影响。

通过晶粒度评级，可以为新能源材料的性能优化提供指导。

五、结论晶粒度评级作为材料科学研究的重要手段，对于深入理解材料的组织结构与性能关系具有重要意义。

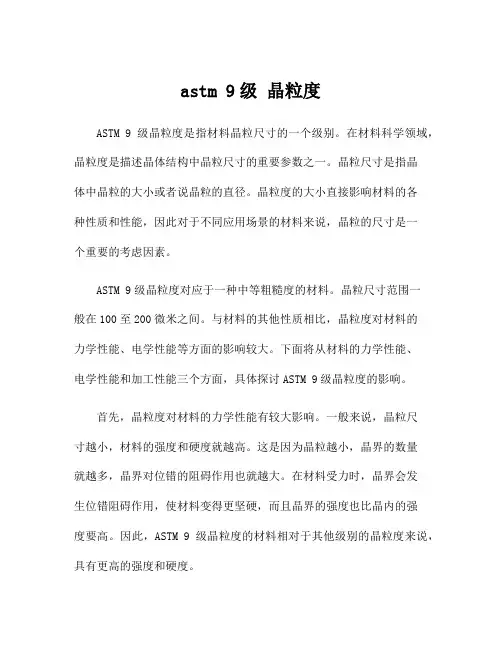

astm 9级晶粒度ASTM 9级晶粒度是指材料晶粒尺寸的一个级别。

在材料科学领域，晶粒度是描述晶体结构中晶粒尺寸的重要参数之一。

晶粒尺寸是指晶体中晶粒的大小或者说晶粒的直径。

晶粒度的大小直接影响材料的各种性质和性能，因此对于不同应用场景的材料来说，晶粒的尺寸是一个重要的考虑因素。

ASTM 9级晶粒度对应于一种中等粗糙度的材料。

晶粒尺寸范围一般在100至200微米之间。

与材料的其他性质相比，晶粒度对材料的力学性能、电学性能等方面的影响较大。

下面将从材料的力学性能、电学性能和加工性能三个方面，具体探讨ASTM 9级晶粒度的影响。

首先，晶粒度对材料的力学性能有较大影响。

一般来说，晶粒尺寸越小，材料的强度和硬度就越高。

这是因为晶粒越小，晶界的数量就越多，晶界对位错的阻碍作用也就越大。

在材料受力时，晶界会发生位错阻碍作用，使材料变得更坚硬，而且晶界的强度也比晶内的强度要高。

因此，ASTM 9级晶粒度的材料相对于其他级别的晶粒度来说，具有更高的强度和硬度。

其次，晶粒度对材料的电学性能也有一定影响。

在金属和半导体材料中，晶粒度的大小对电导率和电阻率有直接影响。

晶粒尺寸越大，晶界数量就越少，电子在材料内部的传输路径就越长，因此电阻率就相对较高。

相反，晶粒尺寸越小，晶界数量就越多，电子传输路径就相对更短，电阻率就更低。

因此，ASTM 9级晶粒度的材料在导电性方面相对于其他级别的晶粒度来说，具有较低的电阻率。

最后，晶粒度对材料的加工性能也有一定影响。

晶粒尺寸较大的材料更容易进行加工，因为材料内部的位错容易在晶粒之间滑移，使材料更容易塑性变形。

相反，晶粒尺寸较小的材料更难进行加工，因为晶界的存在会阻碍晶粒滑移，使得材料更容易发生断裂。

因此，ASTM 9级晶粒度的材料在加工性能方面相对于其他级别的晶粒度来说，更容易进行加工。

综上所述，ASTM 9级晶粒度的材料具有一定的力学性能、电学性能和加工性能的特点。

晶粒尺寸的大小直接影响着材料的各种性质和性能。

晶粒度之晶粒度检验晶粒度是金属材料的重要显微组织参量。

晶粒度检验是借助金相显微镜测定钢中实际晶粒度和奥氏体晶粒度。

•晶粒度检验包括组织显示和晶粒度测定两部分。

•奥氏体晶粒度显示是晶粒度检验工作中的难点。

F钢及A体钢晶粒的显示方法为：国家标准GB/T6394-2002《金属平均晶粒度测定法》规定可使用渗碳法、氧化法、铁素体网法、渗碳体网法、直接淬硬法、网状珠光体法、相关法、模拟渗碳法等。

1）渗碳体法适用范围：C≤0.25%的碳素钢及合金钢。

具体步骤•将试样在930±10℃渗碳、并保温6h渗碳层≥1mm并使其表层有过共析成分。

•缓冷后在渗碳层的奥氏体晶界上析出渗碳体网。

•试样冷却后经磨制和腐蚀，显示出过共析区奥氏体晶粒形貌。

晶粒度的显示：由沉积在晶粒边界上的渗碳体显示浸蚀剂1，3%-4%硝酸酒精溶液2，5%苦味酸溶液3，沸腾的碱性苦味酸钠水溶液2）氧化法适用范围：w(C)0.25%-0.60%的碳钢和合金钢，一般采用气氛氧化法。

步骤如下•经抛磨用400粒度或15цm的试样抛光面朝上置于空气炉中加热w(C)≤0.35%时加热温度900℃±10℃，w(C)>0.35%时加热温度为860℃±10℃保温1h，然后水冷。

•根据氧化情况可将试样倾斜10~15度进行研磨和抛光，直接在显微镜上测定晶粒度。

也可在真空中加热并保温。

空气中冷却或缓冷，使晶界氧化同样进行上述处理后测定奥氏体晶粒大小的方法为真空法。

晶粒度显示:用15%盐酸酒精溶液3）铁素体网法适用范围：含碳量为0.25%-0.60%的碳素钢和合金钢。

具体步骤•对于w(C)≤0.35%时加热温度900℃±10℃,w(C)>0.35%时加热温度为860℃±10℃至少保温30min，然后空冷或水冷。

•经磨制和侵蚀显示出沿原奥氏体晶界分布的铁素体网晶粒度显示:•碳量较高的碳素钢和超过0.40%的合金钢，需调整冷却方式。

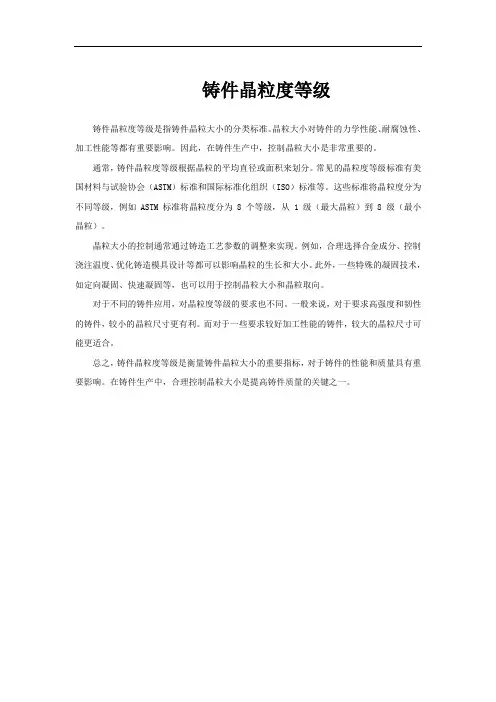

铸件晶粒度等级
铸件晶粒度等级是指铸件晶粒大小的分类标准。

晶粒大小对铸件的力学性能、耐腐蚀性、加工性能等都有重要影响。

因此，在铸件生产中，控制晶粒大小是非常重要的。

通常，铸件晶粒度等级根据晶粒的平均直径或面积来划分。

常见的晶粒度等级标准有美国材料与试验协会（ASTM）标准和国际标准化组织（ISO）标准等。

这些标准将晶粒度分为不同等级，例如 ASTM 标准将晶粒度分为 8 个等级，从 1 级（最大晶粒）到 8 级（最小晶粒）。

晶粒大小的控制通常通过铸造工艺参数的调整来实现。

例如，合理选择合金成分、控制浇注温度、优化铸造模具设计等都可以影响晶粒的生长和大小。

此外，一些特殊的凝固技术，如定向凝固、快速凝固等，也可以用于控制晶粒大小和晶粒取向。

对于不同的铸件应用，对晶粒度等级的要求也不同。

一般来说，对于要求高强度和韧性的铸件，较小的晶粒尺寸更有利。

而对于一些要求较好加工性能的铸件，较大的晶粒尺寸可能更适合。

总之，铸件晶粒度等级是衡量铸件晶粒大小的重要指标，对于铸件的性能和质量具有重要影响。

在铸件生产中，合理控制晶粒大小是提高铸件质量的关键之一。

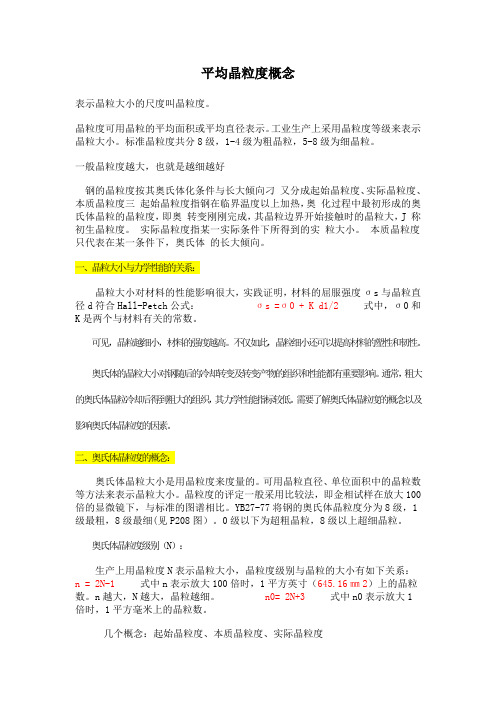

平均晶粒度概念表示晶粒大小的尺度叫晶粒度。

晶粒度可用晶粒的平均面积或平均直径表示。

工业生产上采用晶粒度等级来表示晶粒大小。

标准晶粒度共分8级，1-4级为粗晶粒，5-8级为细晶粒。

一般晶粒度越大，也就是越细越好钢的晶粒度按其奥氏体化条件与长大倾向刁又分成起始晶粒度、实际晶粒度、本质晶粒度三起始晶粒度指钢在临界温度以上加热，奥化过程中最初形成的奥氏体晶粒的晶粒度，即奥转变刚刚完成，其晶粒边界开始接触时的晶粒大，J 称初生晶粒度。

实际晶粒度指某一实际条件下所得到的实粒大小。

本质晶粒度只代表在某一条件下，奥氏体的长大倾向。

一、晶粒大小与力学性能的关系：晶粒大小对材料的性能影响很大，实践证明，材料的屈服强度σs与晶粒直径d符合Hall-Petch公式：σs =σ0 + K d1/2 式中，σ0和K是两个与材料有关的常数。

可见，晶粒越细小，材料的强度越高。

不仅如此，晶粒细小还可以提高材料的塑性和韧性。

奥氏体的晶粒大小对钢随后的冷却转变及转变产物的组织和性能都有重要影响。

通常，粗大的奥氏体晶粒冷却后得到粗大的组织，其力学性能指标较低。

需要了解奥氏体晶粒度的概念以及影响奥氏体晶粒度的因素。

二、奥氏体晶粒度的概念：奥氏体晶粒大小是用晶粒度来度量的。

可用晶粒直径、单位面积中的晶粒数等方法来表示晶粒大小。

晶粒度的评定一般采用比较法，即金相试样在放大100倍的显微镜下，与标准的图谱相比。

YB27-77将钢的奥氏体晶粒度分为8级，1级最粗，8级最细(见P208图）。

0级以下为超粗晶粒，8级以上超细晶粒。

奥氏体晶粒度级别（N）：生产上用晶粒度N表示晶粒大小，晶粒度级别与晶粒的大小有如下关系：n = 2N-1 式中n表示放大100倍时，1平方英寸（645.16㎜2）上的晶粒数。

n越大，N越大，晶粒越细。

n0= 2N+3式中n0表示放大1倍时，1平方毫米上的晶粒数。

几个概念：起始晶粒度、本质晶粒度、实际晶粒度1、起始晶粒度:奥氏体转变刚刚完成，即奥氏体晶粒边界刚刚相互接触时的奥氏体晶粒大小称为起始晶粒度。

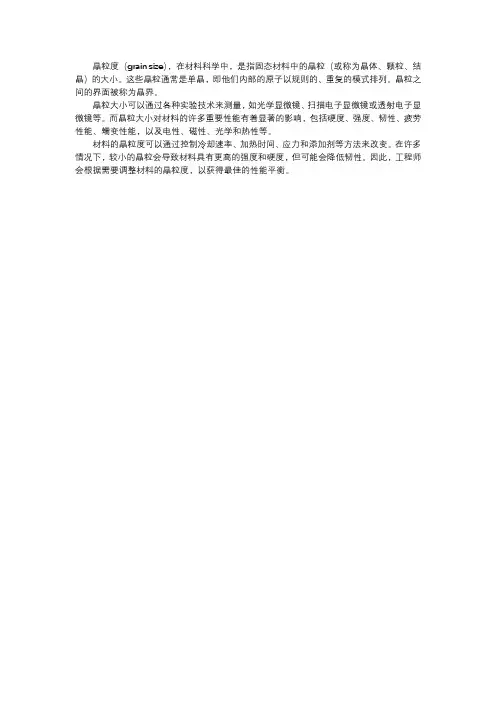

晶粒度（grain size），在材料科学中，是指固态材料中的晶粒（或称为晶体、颗粒、结晶）的大小。

这些晶粒通常是单晶，即他们内部的原子以规则的、重复的模式排列。

晶粒之间的界面被称为晶界。

晶粒大小可以通过各种实验技术来测量，如光学显微镜、扫描电子显微镜或透射电子显微镜等。

而晶粒大小对材料的许多重要性能有着显著的影响，包括硬度、强度、韧性、疲劳性能、蠕变性能，以及电性、磁性、光学和热性等。

材料的晶粒度可以通过控制冷却速率、加热时间、应力和添加剂等方法来改变。

在许多情况下，较小的晶粒会导致材料具有更高的强度和硬度，但可能会降低韧性。

因此，工程师会根据需要调整材料的晶粒度，以获得最佳的性能平衡。

晶粒度的三种含义,细化晶粒的方法
晶粒度是指晶体内部的空间结构、分布格局及体积百分比的参数。

晶粒度可以用来形象地表示晶体结构，从而描述它们的微观结构。

晶粒度有三种不同的含义：
（1）最小晶粒度：晶内可以观察到的最小晶粒尺寸。

（2）晶粒尺寸分布：观察到的晶粒的尺寸的分布情况，即晶粒的大小的分布状况。

（3）体积晶粒度：晶粒分布中每种大小的晶粒所占的体积比例。

细化晶粒的方法有很多，如加工切削、挤压、锻造、热处理、淬火、拉伸、悬臂梁等技术，以及自喷射、爆炸法、催化变化等热力学方法。

其中，加工切削可有效地改善晶粒细化，而热处理可使晶粒分布更加均匀。

同时，可使用脉冲电弧、超声波等高能源方法来改善晶粒度。

低合金钢晶粒度标准
低碳合金钢的晶粒度通常在10-100微米范围内。

一、低碳合金钢晶粒度的定义
晶粒度是材料中结晶粒子的大小，通常用平均晶粒直径或面积表示。

在低碳合金钢中，晶粒度决定了钢材的物理和力学性能。

晶粒度小的钢材通常具有更好的韧性和强度，而晶粒度大的钢材则更容易开裂和断裂。

二、低碳合金钢晶粒度的影响因素
低碳合金钢晶粒度的大小受到多种因素的影响，包括热处理温度、冷却速率、合金元素含量等。

通常情况下，热处理温度越高，则晶粒度越大；冷却速率越快，则晶粒度越小；而添加特定的合金元素（如钒、铌等）则可有效细化晶粒度。

三、低碳合金钢晶粒度与材料性能的关系
低碳合金钢晶粒度是影响材料性能的重要因素之一。

一般来说，晶粒度小的钢材具有更好的韧性和强度，因为小的晶粒可以限制裂纹的扩展，并在载荷下吸收更多能量。

此外，小的晶粒还可以提高钢材的抗疲劳性能和低温韧性，适用于制造高强度、高韧性的结构材料。

相反，晶粒度大的钢材则更容易开裂和断裂，不适用于制造高要求的结构零部件。

综上所述，低碳合金钢晶粒度对材料性能有着重要影响，晶粒度的控制是钢材热处理工艺中至关重要的一环。

晶粒度与加工硬化的关系引言：晶粒度是材料科学中一个重要的参数，它对材料的性质和性能具有重要影响。

晶粒度是指金属材料中晶体的大小，它与材料的加工硬化密切相关。

加工硬化是指在材料加工过程中，由于塑性变形而导致材料硬度的增加。

本文将探讨晶粒度与加工硬化之间的关系，并分析其影响因素。

一、晶粒度对加工硬化的影响晶粒度是金属材料的一个重要微观结构参数，它对材料的性能和性质具有显著的影响。

在材料加工过程中，晶粒度的变化会直接影响材料的加工硬化行为。

一般来说，晶粒度越小，材料的加工硬化效应越显著。

晶粒度的减小会增加晶界的数量和长度，晶界是晶体之间的界面，晶界的存在会阻碍位错的运动，从而增加材料的强度和硬度。

因此，晶粒度越小，晶界的数量和长度越多，材料的加工硬化效应就越明显。

晶粒度的减小会增加晶界的能量，晶界能量是指晶界上的原子排列与晶体内部的原子排列不一致所带来的能量。

晶界能量的增加会增加位错的能量，从而增加材料的加工硬化效应。

因此，晶粒度越小，晶界能量越高，材料的加工硬化效应就越明显。

晶粒度的减小会增加晶界的面积，晶界的面积是指晶界的总长度与晶体的体积之比。

晶界面积的增加会增加位错的源和吸收位错的能力，从而增加材料的加工硬化效应。

因此，晶粒度越小，晶界的面积越大，材料的加工硬化效应就越明显。

二、晶粒度与加工硬化的影响因素晶粒度与加工硬化之间的关系不仅受材料本身的性质影响，还受到其他因素的影响。

材料的化学成分会影响晶粒度与加工硬化之间的关系。

不同的化学成分会导致晶体的生长速率不同，从而影响晶粒度的大小。

同时，不同的化学成分也会影响晶界的结构和能量，进而影响加工硬化效应。

材料的热处理工艺会影响晶粒度与加工硬化之间的关系。

热处理工艺可以通过控制晶体的生长和晶界的结构来调节晶粒度的大小。

不同的热处理工艺会导致晶粒度的差异，从而影响加工硬化效应。

材料的加工工艺也会影响晶粒度与加工硬化之间的关系。

不同的加工工艺会导致晶粒度的变化，从而影响加工硬化效应。

晶粒度与加工硬化的关系晶粒度是材料科学中一个十分重要的参数，它对材料的性能有着直接的影响。

在材料加工硬化过程中，晶粒度的变化会对材料的力学性能产生显著影响。

本文将探讨晶粒度与加工硬化之间的关系，以期更深入地理解材料加工硬化的机理。

我们来了解一下晶粒度的概念。

晶粒度是指材料中晶粒的尺寸和形状。

晶粒度的大小取决于材料的结晶方式和固化过程，一般来说，晶粒度越小，材料的强度和硬度就会越高。

晶粒度的大小可以通过显微镜下观察晶粒的尺寸来测量。

在材料加工硬化过程中，晶粒度的变化会对材料的力学性能产生影响。

当材料遭受变形时，晶粒会发生滑移和再结晶等过程，导致晶粒度的改变。

一般来说，加工硬化会导致晶粒尺寸的减小，晶粒形状的改变以及晶界的增多。

这些变化会对材料的力学性能产生影响。

晶粒度的减小会导致材料的强度和硬度的增加。

这是因为晶粒度减小会增加晶界的数量，提高了晶界弥散位错的阻碍效果，从而增加了材料的应力耐受能力。

此外，晶粒度的减小还会减缓位错的滑移速度，增加位错与晶界相互作用的机会，从而增加材料的强度和硬度。

除了晶粒度的减小，晶粒形状的改变也会对材料的力学性能产生影响。

在加工硬化过程中，晶粒形状可能会变得更加规则，这会增加晶界的数量，提高了材料的强度和硬度。

此外，规则的晶粒形状还会减少晶粒内部的应力集中现象，提高了材料的韧性。

总的来说，晶粒度与加工硬化之间存在着密切的关系。

晶粒度的变化会对材料的力学性能产生影响，晶粒度的减小会增加材料的强度和硬度，晶粒形状的改变也会提高材料的强度和硬度。

因此，在材料加工硬化过程中，需要控制晶粒度的变化，以获得所需的力学性能。

晶粒度与加工硬化之间存在着密切的关系。

晶粒度的变化会对材料的力学性能产生影响，晶粒度的减小会增加材料的强度和硬度。

控制晶粒度的变化是提高材料力学性能的重要途径之一。

希望通过本文的探讨，读者能更深入地了解晶粒度与加工硬化之间的关系，为材料科学研究提供一定的参考价值。

奥氏体的起始晶粒度、实际晶粒度、本质晶粒度
奥氏体（Austenite）是一种钢中的组织形态，具有面心立方结构。

关于奥氏体的晶粒度，我们可以讨论起始晶粒度（initial grain size）、实际晶粒度（actual grain size）和本质晶粒度（intrinsic grain size）。

1.起始晶粒度（Initial grain size）：指在钢材开始加热至高温
时，奥氏体相开始形成的时候晶粒的尺寸。

起始晶粒度可
以受到初始材料的晶粒尺寸和初步热处理的影响。

2.实际晶粒度（Actual grain size）：指在实际淬火或冷却过程
中形成的奥氏体晶粒的尺寸。

实际晶粒度会受到多种因素
的影响，包括冷却速率、合金元素含量、合金化处理以及
热处理工艺等。

3.本质晶粒度（Intrinsic grain size）：指材料经过特定处理后，
在平衡条件下形成奥氏体的晶粒尺寸。

本质晶粒度受到材
料组成、温度和时间等因素的影响。

需要注意的是，奥氏体的晶粒度可以通过金相显微镜或电子显微镜等显微技术进行观察和测量。

此外，晶粒度的控制和优化对于钢材的性能和加工工艺具有重要意义。
