第五章 均匀平面波的传播

第一章1.什么是矢量场的通量？通量的值为正、负或0分别表示什么意义？解答：矢量场F 穿出闭合曲面S 的通量为：dS e F dS F sn s ⎰⎰==··ψ 当⎰>s dS F 0·时，表示穿出闭合曲面S 的通量多于进入的通量，此时闭合曲面内必有发出矢量线的源，成为正通量源。

当⎰<s dS F 0·时，表示穿出闭合曲面S 的通量少于进入的通量，此时闭合曲面内必有汇集矢量线的源，成为负通量源。

当⎰=sdS F 0·时，表示穿出闭合曲面S 的通量等于进入的通量，此时闭合曲面内正通量源与负通量源的代数和为0，或者闭合面内无通量源。

2.什么是散度定理？它的意义是什么？解答：矢量分析中的一个重要定理：⎰⎰⋅=⋅∇v sdS FdV F 称为散度（高斯）定理。

意义：矢量场F 的散度F ⋅∇在体积V 上的体积分等于矢量场F 在限定该体积的闭合面S 上的面积分，是矢量的散度的体积分与该矢量的闭合曲面积分之间的一个变换关系。

3.什么是矢量场的环流？环流的值为正、负或0分别表示什么意义？解答：矢量场F 沿场中的一条闭合回路C 的曲线积分，⎰⋅=Γc dl F ，称为矢量场F 沿闭合路径C 的环流。

⎰>⋅c dl F 0或⎰<⋅cdl F 0，表示场中有产生该矢量的源，称为漩涡源。

⎰=⋅cdl F 0，表示场中没有产生该矢量场的源。

4.什么是斯托克斯定理？它的意义是什么？ 斯托克斯定理能用于闭合曲面吗？解答：在矢量场F 所在的空间中，对于任一以曲线C 为周界的曲面S ，存在如下重要关系式： ⎰⎰⋅=⋅⨯∇s cdl F dS F ，称为斯托克斯定理。

意义：矢量场F 的旋度F ⨯∇在曲面S 上的面积分等于矢量场F 在限定曲面的闭合曲线C 上的线积分，是矢量旋度的曲面积分与该矢量沿闭合曲线积分之间的一个变换关系。

能用于闭合曲面。

5.无旋场和无散场的区别是什么？解答：无旋场F 的旋度处处为0，即0≡⨯∇F ，它是由散度源所产生的，它总可以表示为某一标量场的梯度，即()0=∇⨯∇u 。

第5章 平面电磁波5.1基本内容概述本章讨论均匀平面波在无界空间传播的特性，主要内容为：均匀平面波在无界的理想介质中的传播特性和导电媒质中的传播特性，电磁波的极化，均匀平面波在各向异性媒质中的传播、相速与群速。

5.1.1理想介质中的均匀平面波1．均匀平面波函数在正弦稳态的情况下，线性、各向同性的均匀媒质中的无源区域的波动方程为220k ∇+=E E对于沿z 轴方向传播的均匀平面波，E 仅是z 坐标的函数。

若取电场E 的方向为x 轴，即x x E =E e ，则波动方程简化为222d 0d x x E k E z+= 沿＋z 轴方向传播的正向行波为()j jkz x m z E e e φ-=E e （5.1）与之相伴的磁场强度复矢量为()()z kz z ωμ=⨯H e E 1j jkz ym E e e φη-=e （5.2）电场强度和磁场强度的瞬时值形式分别为(,)Re[()]cos()j t x m z t z e E t kz ωωφ==-+E E e （5.3）(,)Re[()]cos()j t m y Ez t z e t kz ωωφη==-+H H e （5.4）2．均匀平面波的传播参数 （1）周期2T πω=(s)，表示时间相位相差2π的时间间隔。

（2）相位常数k =（rad/m ），表示波传播单位距离的相位变化。

（3）波长kπλ2=（m ），表示空间相位相差2π的两等相位面之间的距离。

（4）相速p v kω==m/s ），表示等相位面的移动速度。

（5）波阻抗（本征阻抗）x y E H η==Ω），描述均匀平面波的电场和磁场之间的大小及相位关系。

在真空中，37712000≈===πεμηη（Ω） 3．能量密度与能流密度在理想介质中，均匀平面波的电场能量密度等于磁场能量密度，即221122εμ=E H电磁能量密度可表示为22221122e m w w w εμεμ=+=+==E H E H （5.5）瞬时坡印廷矢量为21zη=⨯=S E H e E （5.6）平均坡印廷矢量为211Re 22av z η*⎡⎤=⨯=⎣⎦S E H e E （5.7） 4．沿任意方向传播的平面波对于任意方向n e 传播的均匀平面波，定义波矢量为n x x y y z z k k k k ==++k e e e e （5.8）则00()n jk j --==e r k r E r E e E e （5.9）()()1n η=⨯H r e E r （5.10）00n =e E （5.11）5.1.2电磁波的极化1．极化的概念波的极化表征在空间给定点上电场强度矢量的取向随时间变化的特性, 并用电场强度矢量的端点在空间描绘出的轨迹来描述。

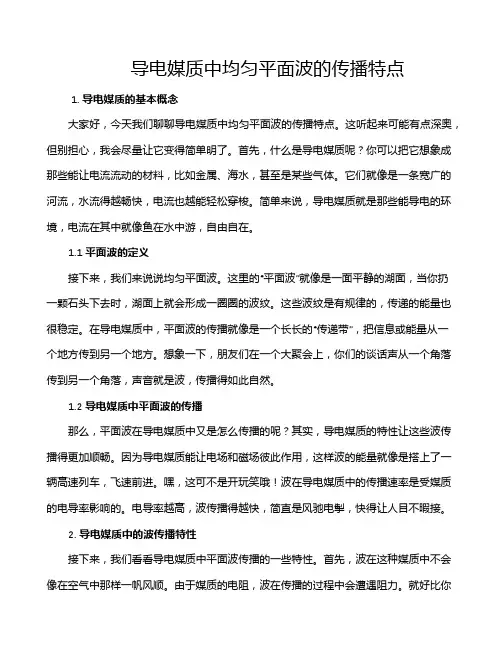

导电媒质中均匀平面波的传播特点1. 导电媒质的基本概念大家好，今天我们聊聊导电媒质中均匀平面波的传播特点。
