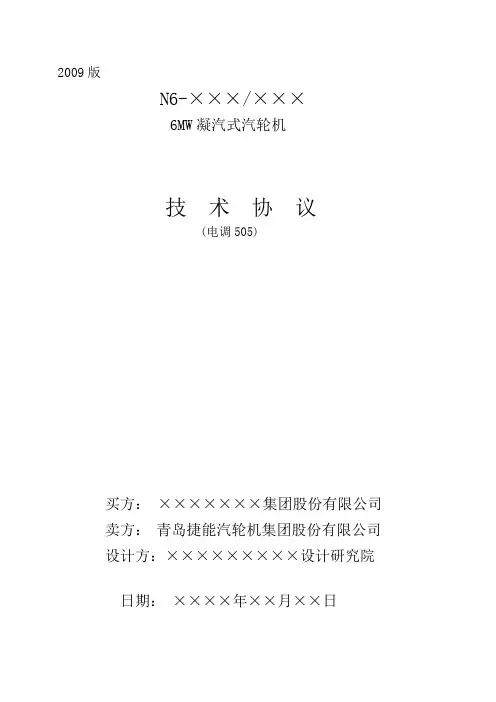

2009版
N6-×××/×××
6MW凝汽式汽轮机
技术协议
(凝汽液调)
买方：×××××××集团股份有限公司
卖方：青岛捷能汽轮机集团股份有限公司
设计方：×××××××××设计研究院日期：××××年××月××日
目录
一．总则
二．概述
三．技术要求
四．汽轮机本体结构设计技术要求五、汽轮机润滑油系统
六热力系统
七、汽轮机调节控制及保护系统
八、保温及罩壳
九仪表电气控制要求
十、热控设备
十一、仪表供货范围
十二、制造、试验和验收
十三、供货范围
十四、技术资料
十五、差异表
一、总则
1、本技术协议适用于××××××有限公司1×6MW（发电机端最大输出功率
为6MW）热电项目的汽轮机及其配套系统，提出了设备和系统的功能设计、
结构、性能、和试验等方面的技术要求。
2、买方在技术协议中提出了最低限度的技术要求，并未规定所有的技术要求
和适用的标准，卖方应提供满足本招标文件和所列标准要求的高质量产品及
其相应服务。对国家有关安全监察、环境保护等强制性标准,必须满足其要
求。
3、本技术协议发出之后，如果买方有需要补充或说明的事项，将以书面形式提
出，与本技术协议具有同等效力。
4、如未对本技术协议提出偏差，将认为卖方提供的设备符合技术协议中的要
求，偏差（无论多少）都必须清楚地表示在附后的差异表中。
5、在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些
补充要求，具体项目由合同双方共同商定。
6、卖方须执行本技术协议中所列标准。有矛盾时，按较高标准执行。
7、卖方中标并签定合同后，本技术协议将作为合同的附件，与合同正文具有
同等效力。
二、概述
（一）、工程装设××台额定功率为6MW的凝汽式汽轮发电机组。（二）、设备运行环境及厂址条件：
1、设备安装地点：××××××
2、室外历年平均气温：×××℃
3、室外历年极端最高/最低气温：×××℃×××℃
4、大气压：××××hPa
5、自然地面平均标高：～××m （黄海基准面）
6、地震烈度：××度
（三）、设备使用条件
1、汽轮机运行方式：定压运行
2、负荷性质：基本负荷
3、汽轮机布置：室内双层布置
4、汽轮机安装：运转层标高6.00 m
5、冷却方式：双曲线冷却塔
6、冷却水：淡水、清洁
7、周波变化范围： 48.5～50.5 Hz
（四）、主要技术规范
产品型号
额定功率MW
最大功率MW /
额定转速r/min 3000
旋转方向顺汽流方向看为顺时针
(绝对) 额定进汽压力及变化范围MPa +0.2
-0.3
额定进汽温度及变化范围℃+10
-15
额定进汽量t/h
(绝对)
额定抽汽压力及调整范围MPa +0.
-0.
额定工况抽汽温度℃
额定抽汽量/最大抽汽量t/h /
正常℃27 冷却水温
最高℃33
额定排汽压力MPa (绝对) 给水回热级数 3
给水温度℃150
额定工况保证汽耗率kg/kw.h
临界转速r/min ～
额定转速时振动值mm ≤0.03 (全振幅)
临界转速时振动值mm ≤0.15 (全振幅)
汽轮机外形尺寸mm
三、技术要求
（一）总技术要求
汽轮机及辅助设备和附件使用的材料、制造工艺、检验测试及性能考核要求，均应符合原机械工业部及原水利电力部标准和相关的企业标准。
汽轮机的主要技术标准如下（但不局限于下列标准，如有更新版本，以最新版本为准）：
1、 GB/T5578-2007 《固定式发电用汽轮机技术条件》
2、 JB/T1329-1991 《汽轮机与汽轮发电机连接尺寸》
3、 JB/T1330-1991 《汽轮发电汽轮机中心标高与安装尺寸》
4、 JB/T9627-1999 《汽轮汽轮机成套供应范围》
5、 JB/T8188-1999 《汽轮机随机备品备件供应范围》
5、 JB/T9637-1999 《汽轮机总装技术条件》
6、 QQ/J3330-1999《汽轮机主要零部件（转子部分）加工装配技术条件》
7、 QQ/Z54018-1999 《汽轮机刚性转子动平衡标准》
8、 JB/T10086-2001 《汽轮机调节（控制）系统技术条件》
10、 GB/T13399-1992 《汽轮机安全监视装置技术条件》
11、 GB12145-1989 《火力发电汽轮机及蒸汽动力设备水汽质量标准》
12、 GB/T8117-1987 《电站汽轮机热力性能验收试验规程》
13、 JB/T9634-1999 《汽轮机冷油器（管式）尺寸系列和技术条件》
14、 JB/T10085-1999 《汽轮机凝汽器技术条件》
15、 JB/T2862-1992 《汽轮机包装技术条件》
16、 JB/T2900-1992 《汽轮机油漆技术条件》
17、 JB/T2901-1992 《汽轮机防锈技术条件》
18、 QQ/JT8187-1999 《汽轮机保温技术条件》
19、高压加热器设计满足GB150、GB151的规定。
所有设备应设计和制造合理，能在规定的各种工况下安全、稳妥和连续运行。
（二）汽轮机寿命
1、汽轮机使用寿命不小于30年，汽轮机主要零部件寿命和汽轮机相同。
2、汽轮机年连续运行小时数应不小于8000小时，大修周期应不小于3年，
小修周期应不小于1年。
3、提供汽轮机的强迫停机率和可用率（年可用率应大于97%）。
年可用率％＝（8760小时－计划停机小时数－强迫停机小时数）/
（8760小时－计划停机小时数）×100
4、汽轮机的零部件(不包括易损件)的设计，在其寿命期内应能承受下列工况:
启动方式启动次数
冷态次200
温态次400
热态次3000
极热态次500
负荷阶跃次10%时启动12000次
上述总寿命消耗应不大于使用寿命的75%。
（三）汽轮机性能要求
1、凝汽式汽轮机性能数据表
工况序项单
号目位额定工况
1 进汽量T/h
2 进汽压力Mpa
3 进汽温度℃
4 排汽压力Mpa
5 冷却水温度℃27
6 一级回热抽汽
压力/温度Mpa/℃
7 二级回热抽汽
压力/温度Mpa/℃
8 三级回热抽汽
压力/温度Mpa/℃
9 一级回热抽汽
量
T/h
10 二级回热抽汽
量
T/h
11 三级回热抽汽
量
T/h
2、汽轮机可以在规定的参数范围内连续安全运行；
3、汽轮机可以在60℃排汽温度条件下安全连续运行；
4、汽轮机启动方式为定压启动，提供汽轮汽轮机启动曲线；
5、汽轮机转子的临界转速应避开工作转速一定范围；
6、汽轮发电机能满足孤岛运行方式；
7、卖方应提供汽轮机允许长期连续运行的最低负荷及不允许长期连续运行的工况；
8、汽轮机应能在额定转速下空负荷连续运行一段时间，至少能满足发电机
空载时试验所需的时间；
10、汽轮发电汽轮机的轴系应能承受发电机突然发生短路，或者非同
期合闸产生的扭矩；
11、汽轮机的出力应在发电机出线端测得；
12、叶片在允许的周波变化范围内不产生共振；
13、汽轮机的振动值应符合相关的标准；
14、距汽轮机化妆板及附属设备外1m处所测得的噪声值低于90dB(A)；
15、制造厂应对汽轮机的振动、临界转速、润滑油系统及靠背轮负
责统一归口设计，保证汽轮机的稳定性。
四、汽轮机本体结构设计技术要求
1、汽轮机及所有附属设备是成熟的、先进的产品；
2、汽轮机通流部分的设计，应使通道形状光滑变化，以达到较高的内效率；
3、汽轮机转子为套装式，套装后的转子应彻底消除残余内应力。转子出厂前应进行
动平衡试验，其不平衡重量符合相关的标准要求。
4、汽缸的设计考虑因温度梯度造成的变形，始终保持正确的同心度。缸体有足够的
刚度，保证各工况条件下汽轮机运行平稳，外型美观；
5、≥M64的汽缸螺栓设有热紧用加热孔；
6、设有开汽缸用顶开螺栓；
7、设有保护汽轮机用的排汽安全装置及防止排汽缸温度高的喷水冷却装置；
8、汽轮机本体设有性能试验时所需要测量装置的接口；
9、汽轮机主要零部、件的材质：
部件名称材质
前汽缸ZG2OCrMo
后汽缸HT250
铸钢隔板ZG2OcrMo/ZG230-450
铸铁隔板HT250
喷嘴体20CrMo
转向导叶环体ZG2OcrMo/ZG230-450
汽轮机主轴34CrMo
叶片1Cr13/1Cr11MoV
主汽门阀体ZG2OCrMo 汽缸水平中分面用螺栓35CrMoA或25Cr2MoVA
末叶片长度（工作部分）mm 162
末叶片环形面积mm2 305867
汽轮机排汽口尺寸mm φ110
10、盘车装置：
a、提供一套完整的电动盘车装置；该装置可就地手动盘车，盘车
能在正常轴承润滑油压下从静止状态启动转子并连续运行，盘车转速为～
17rpm。
b、该装置是手动啮合型的，停机转速到零时，方可投入盘车装置，使汽轮发电
机从静止状态转动起来，使汽轮机转子均匀冷却，避免热弯曲。
c、由交流电动机驱动，盘车系统设压力开关和润滑油压力联锁保护，在投入盘车
时同时建立润滑油压。盘车装置运行中如发生供油中断或油压降低
到不安全值时，及时报警并停止运行。
e、一旦汽轮机启动达一定转速时，盘车装置自动退出而不对汽轮机发
生撞击，且不重新啮合。
11、汽轮机轴承：
a、汽轮机轴承采用椭圆形式，轴承设计应考虑失稳转速，具有良好
抗干扰能力（不产生油膜振荡）；
b、任何工况下，各轴承的回油温度不大于65℃，轴承金属温度不大于
85℃；
c、承金属温度测量使用埋入式铂热电阻；
d、推力轴承能持续承受在任何工况下所产生的双向最大推力；
12、汽轮机前、后汽封结构可轴向调整；
13、主汽门设有永久性蒸汽滤网；
五、汽轮机润滑油系统
润滑油系统设有可靠的主供油设备及辅助供油设备，在启动、停止、正常运行和事故工况下，满足汽轮发电机（汽轮机、发电机、励磁机）所有轴承的用油要求。
润滑油系统应包括以下各设备：
1、主油箱；
2、主油泵；
3、交流辅助（启动）油泵；
4、交、直流润滑油泵；
5、冷油器。（2台）
6、滤油器
（一）油箱
1、油箱配有浮子式就地油位指示并带有传感器，可高、低油位报警；
2、油箱容量考虑当厂用交流电失电时，冷油器断水的情况下保证安
全惰走、停机，油箱中的油温不超过80℃；
3、油箱上设有排气装置；
4、油箱所有接口可以防止外部水（如消防水）及其它杂物漏入；
5、油箱为1.6m3，油箱底部设有放油、排污口；
（二）油泵
1、主油泵为离心油泵，直接安装在汽轮机轴上，工作可靠，运行平稳；
2、交流辅助（启动）油泵为高压电动油泵，用于汽轮机发电汽轮机起动时供油。
油泵型号：
65Y-60型离心油泵Q=25m3/h H=60m 配交流电机380V 10KW
3、交流齿轮润滑油泵用于汽轮机盘车时供油。油泵型号：
KCB300型齿轮油泵 Q=300L/min P=0.36Mpa 配交流电机 380V 5.5KW；
4、直流齿轮润滑油泵用于汽轮机盘车时供油。油泵型号：
KCB300型齿轮油泵 Q=300L/min P=0.36Mpa 配直流电机 220V 5.5KW。（三）冷油器
1、设两台全容量的冷油器，一台工作，一台备用（冷却水温过高时可并联使用，
设计最高冷却水温为33℃）；
2、冷油器为浮头直管式结构，整个管束可以整体抽出；
3、管子堵塞5%情况下，可满足汽轮机供油温度要求；
4、冷油器垂直安装，便于拆卸，冷油器设置手动放水及放气阀，油侧进口及出
口为法兰连接，法兰规范按照中国标准；
5、冷油器系统便于在汽轮机运行时任一台冷油器投入工作而另一台冷油器切
除。阀门的布置合理，便于拆卸；
6、冷油器的技术性能：
冷油器型式表面式台数台 2
冷却面积m212.5 冷却油量L/min 400
冷却水量t/h 45
冷却水温(max.) ℃33
冷却管材料Hsn70-1A
（四）润滑油用滤油器
当供润滑油使用的滤油器滤芯堵塞，压差大于规定值时可在线进行切换，以
便清洗或更换滤芯。
（五）油系统设备与管道
1、汽轮机在结构和系统设计上有防止汽水由于轴封漏气等进入油系统的措施；
2、油系统中各设备（如轴承箱、冷油器、油箱和管道等）在出厂前彻底清除残
砂、焊渣、锈片等沾污物质，并经防腐蚀处理，妥善密封后出厂；
3、每个油泵（交、直流润滑油泵、交流辅助（启动）油泵）均配有独立的压力
传感器。每个压力传感器有自己的测压点。
4、润滑油系统包括整套的管道、阀门、滤油器、相关的仪表及其它辅助设备等；
5、油管道采用强度足够的厚壁管，至少按两倍工作压力进行设计，并且管道最
低设计压力等级不低于 2.5MPa。管道附件也按相同压力等级进行设计。尽
量减少法兰及管接头数量，油系统中的附件不使用铸铁件。
六、热力系统
热力系统的主要设备有：凝汽器、低压加热器、高压加热器、汽封系统、
疏水系统、射汽抽气器、抽空气管路、喷水冷却管路等组成。
（一）凝汽器
1、凝汽器的设计应满足《汽轮机凝汽器技术条件》标准；
2、每台汽轮机配置一台凝汽器，凝汽器的设计应对循环水温度33℃时，凝汽
器的压力在允许的范围内进行校核。在低负荷工况和满负荷工况运行时，
凝结水的含氧量应符合水汽质量标准；
3、凝汽器的管子和管板材料应充分考虑循环水的腐蚀，选用合适的材料或采
取相应的防腐措施；
4、应有合适的设施允许凝汽器膨胀自如，凝汽器采用刚性支承；
5、凝汽器应有足够的抽真空设备（射汽抽气器），满足汽轮机正常运行的要
求。
6、凝汽器的每个水室至少应有一个人孔门，并有适当的放气和放水接头。凝
结系统严密不漏汽，保证真空下降速度不大于666Pa/min；
7、凝汽器热井应有就地水位计及输出4～20mA信号；
8、凝汽器的技术性能：
凝汽器型式表面式
冷却面积m2560
蒸汽压力MPa 0.007～0.01（绝对）蒸汽流量t/h ≤0
冷却水量t/h 1600～2600
冷却水温℃27
冷却水设计压力MPa 0.2 (表) 冷却水水阻m 3～6
管子材料0Cr18Ni9
无水时净重～ 11.2
（二）低压加热器
1、低压加热器应能满足汽轮机各种不同工况安全运行；
2、低压加热器为立式全焊接结构，能承受高真空及抽汽压力、管道推力、热应力的变化；
3、低压加热器的蒸汽进口应设有保护管子的缓冲挡板；
4、低压加热器疏水采用浮球式疏水器排至凝汽器；
5、低压加热器应具就地液位计并能输出4～20mA信号；
6、低压加热器的技术性能：
低压加热器型号*
型式立式U型管表面式台数 1
传热面积m2 20
汽侧设计压力MPa 0.2 水侧设计压力MPa 0.6 管子材料
0Cr18Ni9
（三）高压加热器
1、高压加热器应能满足汽轮机各种不同工况安全运行；
2、高压加热器为立式全焊接结构，为U型管表面式换热器，
设计应满足GB150、GB151的规定；
3、高压加热器的蒸汽进口应设有保护管子的缓冲挡板，疏水采用浮球式疏水
器排至除氧器；
4、高压加热器应具备就地液位计并能输出4～20mA信号至DCS；
5、高压加热器的技术性能：
高压
加热器
型号
8
型式立式U型管表面式台数 1
传热面积m250
汽侧设计压力MPa 7
水侧设计压力MPa 6
管子材料20
（四）汽封系统
汽封系统具备完善的汽封蒸汽系统和设备，包括汽封压力调节阀、汽封加热器及其辅助设备等，防止运行中，高压蒸汽从轴端漏入大气或串入轴承箱，防止空气从低压轴端漏入真空部分。
1、汽封系统由主蒸汽及除氧器汽平衡管处提供汽源；
2、在汽封系统的进口设有滤汽器；
3、系统中设置1台100%容量汽封加热器；
4、汽封加热器采用蒸汽喷射器式；
5、汽封系统包括汽封管路等有关附属设备；
6、汽封系统的设计满足各汽封的供汽参数要求；卖方提供汽封管路所需要的阀门。
7、加热器的技术性能：
汽封加热器型式表面式台数台 1
传热面积m220
水侧压力(max.) MPa 1.0
冷却水量t/h 50
管子材质 0Cr18Ni9
（五）疏水系统
1、汽轮机本体疏水系统须能排出所有汽轮机本体设备包括管道和阀门内的凝结水。
系统能使随时可能投入运行的设备经常处于热备用状态。
2、汽轮机汽缸提供足够数量的疏水点以能彻底疏水及预热。
六、凝汽系统
主要由凝汽器、射汽抽气器、抽空气管路等及管路内的阀门和相关的附件。
射汽抽气器的技术性能：
两级射汽抽气器型号C-20 台数 1 抽干气量Kg/h 20
七、汽轮机调节控制及保护系统
（一）调节控制系统
本汽轮机采用全液压调节系统。运行过程中，要求能够满足电负荷的变化。
1、空负荷转速控制范围：2880～3180r/min。（-4～6%）；
2、速度变动率4.5%，误差≯±0.5%，迟缓率≯0.5%；
5、主油泵额定转速下的压增为0.9Mpa。
（二）保护系统
1、汽轮机必须设有成熟可靠的危急保安系统，防止超速；
2、汽轮机设有2套危急保安装置，其中1套为机械式，另1套是电子式
3、危急保安器动作值为额定转速的110～112%；
4、危急保安器设有可靠的动作指示和报警；
5、危急保安系统中的跳闸系统有联锁保护，防止汽轮机突然再进汽；
6、当汽轮机具备再次启动条件时，只应按照启动前的规定操作程序才
能使跳闸系统重新复位；
7、从危急保安器动作到主汽门完全关闭关闭时间小于1s；
8、汽轮机可分别在主控制室操作盘及就地手动实现紧急停机操作。
八、保温及罩壳
1、卖方负责汽轮机本体及主蒸汽管道的保温设计说明，在环境温度25℃下，汽
轮机保温层表面温度不超过50℃；
2、卖方提供在平台以上的汽轮机部分壳体设有装饰罩壳。
九、仪表电气控制要求
（一）一般要求
1、仪表及控制设备要符合安全、可靠、成熟、技术先进的应用原则，不得采
用淘汰或国家明令禁止使用的产品。
2、卖方在设计汽轮机设备及其系统时，同时考虑各种工况下的安全及合理运
行方式，用书面文件提出参数测点布置及控制和保护要求并成套供应必须
的检测控制设备。
3、卖方提供的仪表和控制设备应考虑最大限度的可用性、可靠性、可控性和
可维护性，所有部件应在规定的条件下在额定容量内以令人满意的方式运
行。
4、卖方提供的仪表和控制设备，必须有在电厂同类汽轮机中使用二年以上的
成熟经验，不准使用试验性的组件及装置。卖方应说明选用的设备的性能，
包括精度、重复性及随时间及温度漂移等情况。
5、所有系统及仪表应适合工厂所在地的环境条件及设备安装位置的运行条件，
提供的仪表和控制设备应该是当今已证明先进的技术。
6、随机提供的检测元件、仪表及控制设备应选用通用产品，并符合国家有关
标准。
7、本项目中，对于仪表设备的选型，应尽可能做到统一。在没有国家通用产
品可选的情况下，卖方成套供应经实践证明质量可靠、性能符合工艺要求
的产品。无论什么情况，均不应选择含水银等有毒物质的仪表以及国家宣
布淘汰的产品。
8、所有仪表均为检验合格的（非防爆）产品。
（二）汽轮机本体仪表
1、提供完整的资料，详细说明对汽轮机测量、控制、联琐、保护等方面的要
求。
2、提供详细的热力运行参数，包括汽轮机运行参数的正常值、报警值及保护
动作值。
3、对随机提供的热工设备（元件），包括每一只压力表、测温元件等都要详
细说明其安装地点、用途、型号规范。特殊检测装置须提供安装使用说明
书。
4、随机提供的指示表、开关量仪表、测温元件必须符合国家现行标准，应选
择符合控制监视系统要求的产品。
5、汽轮机本体所有测点必须设在介质稳定且具有代表性和便于安装的位置，
同时预留安装位置，并符合有关规定。
6、就地测温仪表，采用液体压力式温度计。
7、测量汽轮机回油温度采用带PT100热电阻的远传（液体压力式）温度计。
8、测量轴承金属温度使用埋入式铂热电阻，带有2.0米电缆，直接引至汽轮
机轴承座上的插头座。
9、汽轮机金属壁温测量应提供铠装热电偶，其长度应伸出保温层，以便于安
装检查。
10、提供随汽轮机本体所供热工仪表（即上述1～9条内容）单独接线的接线端
子箱。
（三）汽轮机安全监测仪表系统（TSI）
1、要求监测项目齐全、性能可靠，与汽轮机同时运行。
2、所配的安全监测装置与汽轮机所使用的信号，由卖方负责协调解决，使监测
系统具有统一性和完整性，监测仪表及其输出到指示仪表的信号应准确可靠。
3、该装置至少应包括如下功能：
a、转速测量：具有必要的转速报警连锁接点输出；可连续指示、记录、报警。
b、轴承振动：按汽轮机轴承数安装，测量轴承座垂直方向的绝对振动值，可连
续记录、报警、停机保护。
c、轴向位移：通过对大轴位移进行监测，可连续指示、记录、报警、保护。
2#、4#汽轮机大修技术要求 甲方： 乙方： 甲方就2#、4#汽轮发电机组的所有标准项目大修和下列的特殊项目大修委托乙方进行工作，经甲、乙双方协商，达成协议如下： 一、大修重点项目的质量标准： （一）2#、4#汽轮机大修重点： 1、若更换轴封，质量标准见汽轮机安装使用说明书。 2、消除调速系统漏油缺陷，使各处无任何渗漏痕迹。 3、推力间隙达到汽轮机安装使用说明书要求，满负荷时，各瓦块温度达到电力建设施工及验收技术规（汽轮机组篇）标准。 4、阻汽片间隙：调节级1.0－1.5mm，压力级1.5－2.0mm，隔板阻汽片检查。 5、检查汽缸结合面、高压调节汽室结合面是否漏汽，必要时进行处理，符合要求。 6、电磁阀动作不泄油，解体检修。保证能够正常动作。 （二）2#、4#发电机大修项目重点及标准要求： 1、发电机转子抽装 2、按标准规进行2#、4#发电机及1#主变的预防性试验及保护试验，并出具试验报告。 3、转子抽出后按标准对定子、转子进行清灰检查 4、对解体发电机检查有异常的部位按相关标准要求进行处理 二、汽轮机大修标准项目的质量标准： 1、汽缸检修质量标准： 1.1汽缸结合面不漏汽，汽缸疏水导管无漏汽痕迹，质量保证期要在一个大修期（3年）。 1.2汽缸结合面及汽缸洼窝清扫干净。 1.3汽缸法兰螺栓丝扣完整无毛刺，与螺栓配合灵活无松动。 1.4上下汽缸无裂纹、无损伤，汽缸水平横向坡度≤0.01mm/m。 1.5汽缸无任何异物杂质，各疏排水孔要畅通。 1.6汽缸结合面的涂料一定要均匀，无杂质，涂层厚度为0.2－0.5mm。 1.7滑销系统中各处滑销无锈蚀，表面光滑，间隙均匀，清理干净，涂铅粉后安装。 1.8滑销系统中的各处间隙值按汽轮机安装使用说明书的标准进行。 2、汽封检修质量标准： 2.1汽封体、汽封环及洼窝清扫干净。所有汽封片完整无损伤 2.2前汽封齿与汽封环之间的径间隙为0.15－0.2mm。 2.3隔板汽封齿与汽封环之间的径间隙0.25－0.3mm。 2.4后汽封齿与汽封环之间的径间隙0.15－0.2mm。 2.5汽封环安装后应灵活无卡涩。 3、转子检修质量标准： 3.1调整后通流部分动静间隙值应符合汽轮机安装使用说明书要求。
汽轮机操作规程 第一章启动 第一节正常冷态启动 一、启动前的准备工作 1、确认安装或检修工作已全部结束； 2、清理现场，核对表计齐全、准确； 3、联系调度、锅炉、配电等相关岗位，送上操作信号，检查仪表电源等； 4、检查汽、水、油系统的阀门、开关是否都处于启动前的状态； 5、与公司调度室，锅炉、配电、仪表、热工等岗位做好联系工作； 6、进行启动前的各项试验，特别是保安装置的试验，确认各项试验均合格，具备启动条件。 二、疏水、暖管 机组启动前，主蒸汽管道、法兰、阀门均处于冷态。通过暖管逐渐提高温度，以避免管道突然被高温蒸汽加热产生过大的热应力，使管道产生变形裂纹。另外，暖管使管道预热到额定压力下的饱和温度，可以避免汽轮机冲动时发生水冲击事故。使用额定叁数蒸汽暖管，必须严格控制管道的温升速度，保证管道均匀加热膨胀。 1、开启从锅炉分汽缸到汽轮机主汽门前主蒸汽管道的所有疏水阀；
2、微开主蒸汽隔离阀旁路阀，使管道末端汽压维持在0.3MP a，温升控制在5℃/min进行低压暖管。低压暖管约20分钟，当管壁温升至低压暖管蒸汽压力所对的饱和气温时，低压暖管结束。 3、升压暖管阶段应逐渐升温升压，避免升温升压过快。一般允许管道温升速度为10℃/min；随着蒸汽温度和压力的升高，应逐渐关小疏水阀，当管道末端的蒸汽温度比额定蒸汽压力下的饱和温度高50~100℃时，打开主蒸汽隔离阀，准备冲转。 三、冲动转子、低速暖机 1、冲动要具备的条件：主蒸汽压力和温度符合规范要求；润滑油温度在25℃以上。 2、本机组采用自动主汽门冲转。启动辅助油泵，稍开主汽门，使转子转动，然后关小主汽门，使转子转速保持在600~900/min间进行低速暖机，时间大约为20分钟。低速暖机时要对机组进行听音、测胀等全面检查，只有确定机组无异常后，才能进行升速暖机。 四、升速 1、符合升速条件后，即可以300r/min的速度升速，当机组转速约（1800~2300r/min）时，停留几分钟进行中速暖机，视汽封冒汽管冒
背压式、抽背式及凝汽式汽轮机的区别 1、背压式汽轮机 背压式汽轮机是将汽轮机的排汽供热用户运用的汽轮机。其排汽压力(背压)高于大气压力。背压式汽轮机排汽压力高，通流局部的级数少，构造简略，同时不用要巨大的凝汽器和冷却水编制，机组轻小，造价低。当它的排汽用于供热时，热能可得到充足使用，但这时汽轮机的功率与供热所需蒸汽量直接联系，因此不或许同时餍足热负荷和电(或动力)负荷变更的必要，这是背压式汽轮机用于供热时的部分性。 这种机组的主要特点是打算工况下的经济性好，节能结果昭着。其它，它的构造简略，投资省，运行可靠。主要缺点是发电量取决于供热量，不克独立调理来同时餍足热用户和电用户的必要。因此，背压式汽轮机多用于热负荷整年安稳的企业自备电厂或有安稳的根本热负荷的地区性热电厂。 2、抽汽背压式汽轮机 抽汽背压式汽轮机是从汽轮机的中间级抽取局部蒸汽，供必要较高压力品级的热用户，同时保留必定背压的排汽，供必要较低压力品级的热用户运用的汽轮机。这种机组的经济性与背压式机组相似，打算工况下的经济性较好，但对负荷改变的合适性差。 3、抽汽凝汽式汽轮机 抽汽凝汽式汽轮机是从汽轮机中间抽出局部蒸汽，供热用户运用的凝汽式汽轮机。抽汽凝汽式汽轮机从汽轮机中间级抽出具有必定压力的蒸汽提供热用户，平常又分为单抽汽和双抽汽两种。此中双抽汽汽轮机可提供热用户两种分别压力的蒸汽。 这种机组的主要特点是当热用户所需的蒸汽负荷猛然下降时，多余蒸汽可以通过汽轮机抽汽点以后的级持续扩张发电。这种机组的长处是灵敏性较大，也许在较大范畴内同时餍足热负荷和电负荷的必要。因此选用于负荷改变幅度较大，改变屡次的地区性热电厂中。它的缺点是热经济性比背压式机组的差，并且辅机较多，价钱较贵，编制也较庞杂。 背压式机组没有凝固器，凝气式汽轮机平常在复速机后设有抽气管道，用于产业用户运用。另一局部蒸汽持续做工，最后劳动完的乏汽排入凝固器、被冷却凝固成水然后使用凝固水泵把凝固水打到除氧器，除氧后提供汽锅用水。两者区别很大啊!凝气式的由于尚有真空，因此监盘时还要注意真空的境况。背压式的排气高于大气压。趁便简略说一下凝固器设置的作用：成立并维持汽轮机排气口的高度真空，使蒸汽在汽轮机内扩张到很低的压力，增大蒸汽的可用热焓降，从而使汽轮机有更多的热能转换为机械功，抬高热效果，收回汽轮机排气凝固水
枣庄薛能天然气有限公司70000Nm3/h焦炉煤气制液化天然气项目 汽轮机操作规程 编制： 审核： 批准： 山东潍焦集团 2015年3月
目录 一、岗位工作的任务及意义 (1) 二、工艺过程概述 (1) 1、汽轮机的工作原理 (1) 2、汽轮机的结构及型号概述 (1) 3、汽轮机规格及主要参数 (1) 4、汽轮机组的工艺流程 (2) 三、启动前的准备工作 (3) 四、汽轮机启动 (4) 五、汽轮机的停机 (9) 1、正常停车 (9) 2、紧急停车 (9) 四、事故预防及处理 (10) 六、安全注意事项 (11)
一、岗位工作的任务及意义 汽轮机岗位的任务：从合成工段产出和焦化二公司配送的中压蒸汽（压力为3.53MPa，温度为435℃）在汽轮机机体内经过中压低压气室将蒸汽内能化为叶轮的机械能为制冷剂压缩机提供动力。 二、工艺过程概述 1、汽轮机的工作原理 汽轮机是能将蒸汽内能转化为机械能的回转式机械，来自外界的蒸汽进入汽轮机后，依次经过一系列环形配置的喷嘴和动叶，将蒸汽的内能转化为汽轮机转子旋转的机械能。 2、汽轮机的结构及型号概述 1）汽轮机结构概述 N13-3.53型离心汽轮机由本汽轮机为单缸凝汽式汽轮机，本体主要由转子部分和静子部分组成。转子部分包括整锻转子、叶片、危急遮断器、盘车齿轮、联轴器等；静子部分包括汽缸、主汽门、蒸汽室、喷嘴组、调节级护套、隔板、汽封、轴承、轴承座、调节汽阀、盘车装置、公用底盘等。 2 3、汽轮机规格及主要参数 1）汽轮机设计工况： 第1 页共11 页受控文件，未经允许严禁拷贝
2 4、汽轮机组的工艺流程 1）汽体流程： 上游来的蒸汽绝大部分由主气门先后经过中、低压气室将本身内能化为机械能。而其温度也随之下降，此时经膨胀箱内扩容后，蒸汽由疏水膨胀箱顶部进入凝汽器顶部，凝结的疏水引入凝汽器底部进入凝汽器与冷却水换热降温凝结为水，汇集到底部的集水器由凝结水泵打回进一步循环利用。很少一部分进入射汽抽气器作为动力源，或者进入密封系统作为前后轴端的密封气体。 2）润滑油流程概述： 与制冷剂压缩机共用一个润滑油站，设有一主一副两台蜗杆油泵，当油压低于0.15Mpa
330MW汽轮机组 双流程凝汽器安装使用说明书 NC17A.80.01SY 2006年7月
一、设计数据 凝汽器压力： 5.2 KPa 凝汽量： 675 t/h 冷却水进口温度： 21℃ 冷却背率： 54 冷却水量： 36112 t/h 冷却水管内流速： 2.2 m/s 流程数： 2 清洁系数： 0.9 冷却面积： 螺旋管19000 m 2 冷却管数： 16112 根 冷却管长： 12410mm 二、对外接口规格 循环水入口管径： Φ1820 mm 循环水出口管径： Φ1820 mm 空气排出口管径： Φ273 mm 凝结水出口管径： Φ630 mm 三、凝汽器主要部件重量 凝汽器尺寸： 17338x8300x12960mm 无水凝汽器总重： 306 t 凝汽器运行时水重： 265 t 汽室中全部充水时水重： 700 t 管子重： 84.73 t 共 17 页 第 1 页 凝汽器安装使用说明书 N C 17A.80.01S Y 北 京 重型电机厂 实 施 批 准 编 制 校 对 审 核 标准化审查 图 样 标 记
水室比后水室高）。 管板与壳体通过一过渡段连接在一起，过渡段长为：300 mm（见图HR155.80.01.90-1、HR155.80.01.100-1）。 每块隔板下面用三根圆钢支撑，隔板与管子间用工字钢及一对斜铁连接，以便于调整隔板安装尺寸。隔板底部在同一平面上（见图NC17A.80.01-1）。隔板间用三根钢管连接，隔板边与壳体侧板相焊，每一列隔板用三根圆钢拉焊住，圆钢两端与管板过渡段相焊（见图HR155.80.01.01-1）。 壳体与热井通过垫板直接相连，热井分左右两半制造。在热井中有工字钢、支撑圆管加强，刚度很好。热井底板上开有三个方孔，与凝结水出口装置相连。 凝结水出口装置上部设有网格板，可防止杂物进入凝结水管道，也可防止人进入热井后从此掉下。 在空冷区上方设置挡板，阻止汽气混合物直接进入空冷区。空气挡板两边与隔板密封焊。每列管束在其中三块挡板上开有方孔，用三根方管拼联成抽气管，以抽出不凝结气体及空气（见图HR155.80.01.120-1）。 弧形半球形水室具有水流均匀、不易产生涡流、冷却水管充水合理、换热效果良好的特点。水室侧板用25mm厚的钢板，水室法兰用60 mm厚的16MnR，与管板和壳体螺栓连接，衬O型橡胶圈作密封垫，保证水室的密封性。前水室中设水室隔板及进出水管，其中进水管在下部，出水管在侧部。在水室上有人孔，以便检修。为防止检修时人不小心掉入循环水管，在进出水管加设了一道网板，网板由不锈钢组成，既可保证安全，又不增加水阻。水室上有放气口、排水孔、手孔以及温度、压力测点（见图HR155.80.01.15-1、HR155.80.01.95-1、HR155.80.01.105-1、HR155.80.01.200-1）。水室壁涂环氧保护层，并有牺牲阳极保护，牺牲阳极保护的安装位置参照（HR155.80.01.10-1）执行。 在凝汽器最上一排管子之上300 mm处设有8个真空测点，测量点是在两块间隔30 mm的板，从板中间的接头上引出φ14×3的管至接颈八个测真空处进行真空测量。 凝汽器热井位于汽机房下，装于弹簧和底板上（见图HR155.80.01.06-1）。弹簧根据汽机允许力进行设计，考虑到弹簧摩擦角产生的水平力，78个弹簧采用一半左旋一半右旋，以使力平衡。 为防止运行时凝汽器移动，造成凝汽器、低压缸不同心，对低压缸不利。热井底板上焊固定板，使底板与弹簧基础上埋入的钢板贴合，这样凝汽器只能上下移动（见图HR155.80.01.205-1）。 五、安装程序 （1）在底板（HR155.80.01.205-1序1 N17.80.01.416）定位后，在底板上安装弹簧支座板（HR68.80.01.39-1序1 N17.80.01.222）、弹簧，并调节弹簧位置，使处于标高之下。 （2）吊起凝汽器热井，安装热井底部的弹簧支座板（见图N17.80.01.111-1）
2χ12MW焦炉煤气发电工程 汽轮机设备订货 技 术 协 议 目录 第一章工厂技术条件 第二章技术参数 第三章汽轮机技术性能 第四章汽轮机结构说明 第五章汽轮机供货范围 第六章发电机技术要求 第七章汽轮机备品备件及随机工具 第八章图纸资料 第九章技术标准 第一十章技术服务 第十一章其它 总则 （以下简称买受方）煤气发电项目，安装2台75t/h焦炉煤气锅炉，配套2台12MW的次高温次高压抽凝式汽轮发电机组，本技术协议提出了汽轮发电机组的功能设计、结构、性能、安装和试验等方面的技术协议要求。 本技术协议所提出的是最低限度的技术要求，并未对所有技术细节作出明确规定，也未充分引述有关标准、规范中的条文。出卖方应保证提供符合本技术协议和工业标准的优质产品。 如出卖方没有以书面形式对本技术协议的所有条文提出异议，那么买受方可以认为出卖方提供的产品完全满足本技术协议的要求。 本技术协议所引用的标准如遇与出卖方所执行的标准发生矛盾时，按较高标准执行。合同签订后7天，出卖方提出合同设备的设计、制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给买受方确认。 本设备技术协议书未尽事宜，由买受方、出卖方共同协商确定。
本技术协议经买受方、出卖方确认后作为订货合同的技术附件，与合同正文具有同等效力。 1. 设计基础资料： 1.1. 汽机安装位置 设备安装在煤气发电站内。 1.2. 气象地质资料 第一章工厂技术条件 1、冷却水 循环水：进口压力：≤0. 2MPa 进口温度：正常25℃最高33℃ PH值 7～8 清洁系数 0.8 冷却水量 6400m3/h 2、电力: 动力电源：10000V 380V 50HZ 三相；220V 50HZ 单相； 事故电源：DC 220V ， DC 24V
C汽轮机操作规程 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
编号：ZKJTBCMK-2014 版本号：2014－01 淄矿集团埠村煤矿矸石热电厂 汽轮机 操作规程 淄博矿业集团公司埠村煤矿
2014年4月颁布2014年4月实施 淄矿集团埠村煤矿矸石热电厂 《汽轮机操作规程》编委 主任：郑汝琳 副主任：张玉亮 编辑：马永淮张德军夏乃波 审核：孙志强司志富
发布令 各车间、部室： 为使运行人员了解设备、熟悉设备 ,为设备运行、操作和事故处理作出必要的指导和提供工作法则,也为各级领导和调度在生产和事故处理中指挥提供参考依据，根据《国家电网公司电力安全工作规程（变电站和发电厂电气部分）》、《国家电网公司电力安全工作规程（火电厂动力部分）》、设备规范和使用数明书等相关资料，对全厂设备运行操作、维护保养、注意事项做出了规定，要求运行人员必须掌握本规程，并严格执行，确保我厂安全、经济、稳定运行，满足供电和供热需要。 埠村煤矿矿长：
年月日 《汽轮机操作规程》 目录 第一章设备规范 (4) 第一节汽轮发电机组设备规范 (4) 第二节油系统设备规范 (5) 第三节调节系统及盘车装置规范 (6) 第四节辅属设备规范 (7) 第五节调节、保安、油路系统 (10) 第二章汽轮机的启动、运行中的维护和停止 (13) 第一节启动前的准备工作和检查 (13) 第二节汽轮机的启动与带负荷 (25) 第三节汽轮机运行中的维护和检查 (21) 第四节设备切换与试验 (23) 第五节汽轮机的停止 (25) 第六节汽轮机备用中的维护 (26)
最详细汽轮机岗位操作规程 1、岗位职责、范围 1.1岗位任务： 本岗位主要是接受干熄焦锅炉来的高压蒸汽进行发电，发电后的背压汽供热用户使用。并确保本岗位生产、安全、环保、质量、节能等各项工作符合要求。 1.2职责范围： 1.2.1负责本岗位重要环境因素的控制。 1.2.2在值班长领导下，负责本岗位的生产操作及设备维护。 1.2.3岗位员工应熟悉本岗位设备的构造及工作原理。 1.2.4掌握正常运行和开、停车操作。 1.2.5发现异常情况，能采取应急措施处理。同时汇报值班长或车间生产主任。 1.2.6搞好本岗位责任区的环境卫生。 2、巡回检查路线及检查内容 2.1巡检路线： 为保证安全生产，及时发现问题，避免事故发生，本岗位操作工每小时按下述路线进行巡回检查一次。 汽轮机、发电机→汽封加热器、滤油器→冷油器、空冷器。 2.2巡检内容： 2.2.1检查推力瓦、1、2、3、4瓦温度，发电机进出口风温。 2.2.2检查汽封加热器压力、滤油器前后压差、油箱油位。 2.2.3冷油器进、出口油温，空冷器进、出口温度。 3、工艺流程、生产原理简述及主要设备构造原理 3.1工艺流程 自干熄焦锅炉来的蒸汽经电动主汽门、自动主汽门、高压调节阀进入汽轮机，经一个双列复速级和三个压力级做功，做功后的背压汽供热用户使用。机组的调节用油及润滑油均由主油泵供给。高压油分为两部分：一部分经逆止阀后再分为三路：第一路去保安系统，第二路经冷油器后又分为二股，一股通往注油器，作为喷射压力油，一股经三通逆止 阀、润滑油压调整阀、滤油器去润滑系统，第三路经错油门去油动机；另一部分至压力变换器，并分出一小支经节流孔至脉冲油路。 3.2工作原理 由主蒸汽母管送来蒸汽进入汽轮机，蒸汽在喷嘴内降压增速后，进入汽轮机动叶片，带动汽轮机转动，由动能变成机械能，汽轮机带动发电机，由机械能再转化为电能，向电网输电。 4、工艺指标及技术要求 4.1工艺指标 额定进汽量：42.7 t/h 额定转速时振动值：≤0.03 mm（全振幅） 临界转速时振动值：≤0.15 mm（全振幅） 额定进汽压力: 3.43 +0.196 -0.294MPa(绝对) 额定排汽压力：0.785 +0.196 -0.294MPa(绝对) 额定进汽温度：435 +10-15℃ 额定工况排汽温度：282 ℃ 额定转速:3000 r/min 临界转速:1870r/min
目录 一、概述。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 二、编制依据。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4 三、施工准备。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4 四、汽轮机安装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4 五、调节保安系统安装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。15 六、发电机安装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。15 七、质量保证措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。16 八、安全文明施工。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。17 九、环境保护措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。17 十、环境因素、危险辨识评价记录表。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。18 一、概述
1、汽轮机主要技术参数 本汽轮机由洛阳中重发电设备有限责任公司制造，单缸、低压冲动空气冷却式汽轮机发电机，用于中广核青海太阳能热发电技术试验项目汽轮发电机组土建、安装及调试项目，以提供电力供应。 1.1主汽门前蒸汽参数及其允许变化范围： 正常： 2.6MPa/ 375℃ 最高： 2.8MPa/ 380℃ 最低： 2.4MPa/375℃ 1.2汽轮机额定功率：1500KW 1.3汽轮机额定转速：5600r/min 1.4汽轮机临界转速：3359r/min 1.5汽轮机旋转方向：顺气流方向看，汽轮机的转向为顺时针方向。 1.6排汽压力：在额定负荷时：（绝）0.015Mpa 1.7汽机本体主要件重量： 汽轮机全量25.1 t 转子 1.122 t 汽轮机上半重量（即检修时最大起重量）： 3.1 t 1.8汽轮机本体外形尺寸（mm）： 长×宽×高4451×3770×2715 1.9汽轮机中心高（距运转平台）：1050mm。 2、调节系统参数 2.1 汽轮机在稳定负荷及连续运转情况下，转速变化的不均匀度为4.5+0.5%。 2.2 汽轮机调整器调速范围，能将正常运行转速作-4%--6%的改变。 2.3汽轮机突然抛全负荷时，最大升速不超过危急遮断器的动作转速。 2.4调节系统的迟缓率小于0.5% 。 2.5危急遮断器的动作转速6104～6216r/min，危急遮断器动作至主汽门关闭。 2.6汽轮机转子轴向位移小于0.7mm。 2.7润滑系统油压力0.0588～0.0784MPa。 3、汽机结构说明
中国石油化工股份有限公司长岭分公司 煤(石油焦)代油热电联产工程 CC50-9.20/3.92/1.08双抽冷凝式汽轮机 技术协议书 需方：中国石油化工股份有限公司长岭分公司 设计方: 中国联合工程公司 供方：哈尔滨汽轮机厂有限责任公司 2006.4 ○、总则 本协议书适用于中国石油化工股份有限公司长岭分公司煤（石油焦）代油热电联产工程50MW汽轮机。 本协议书提出的是最低限度的技术要求，其中并未规定所有的技术要求和适用的标准。卖方提供一套满足本技术协议和所列标准要求的高质量全新的产品及其相应服务。 卖方须执行本技术协议所列标准，如有矛盾时按较高标准执行。 本协议作为合同的附件，与供货合同具有同等法律效力。在供货合同生效时，本协议随即生效，未尽适宜双方随时随时协商解决。 一、工程概述 中国石油化工股份有限公司长岭分公司拟建设一座全烧石油焦的热电联产电站，工程建设规模为1×260t/h高温高压循环流化床锅炉+1×50MW双抽凝汽式汽轮发电机组（配60MW发电机）,为本工程配套汽轮机设备即为此工程建设热电联产电站用的一台双抽凝汽式汽轮机。 二、气象资料及地震烈度 年平均气温（℃）： 16.5 连续最冷5天平均温度 最低4年的平均值（℃）:－4.52 最大积雪深度mm: 160
冰冻线cm 50 极端最高温度（℃）： 40.4 极端最低温度（℃）： -18.1 年平均相对湿度（％） 80 年平均降雨量（mm/a）： 1443.2 地震烈度：根据《中国地震动参数区划图》本项目拟建场地按基本烈度7度考虑。 三、汽轮机主要技术规格及参数： 汽轮机形式：双抽冷凝式 台数： 1 汽轮机型号：CC50-9.20/3.92/1.08 功率： 额定：50000 kW 最大：63000 kW 纯凝：50000 kW 转速：3000 r/min 转向：顺时针（顺汽流方向看） 主汽门前新蒸汽参数： 蒸汽压力：9.20 +0.2-0.3 MPa(a) 蒸汽温度：535 +5-10℃进汽量： 额定：311.1 t/h 最大：411.5 t/h 纯凝：192.93 t/h 1级工业可调抽汽参数： 抽汽压力： 3.92+0.3-0.2MPa(a) 抽汽温度：450 ℃ 额定抽汽量：80 t/h 最大抽汽量：120 t/h 2级工业可调抽汽参数： 抽汽压力： 1.08+0.2-0.2MPa(a) 抽汽温度：295 ℃ 额定抽汽量：60 t/h 最大抽汽量：90 t/h 排汽压力： 额定工况：<7 kPA(a) 纯凝工况：<8 kPA(a)
汽动鼓风机操作运行规程 一、概述 本厂炉前鼓风机用汽轮机采用单级双支点背压式汽轮机，汽轮机排出的常压蒸汽经管道引入除氧头对锅炉进水进行加温除氧。 该汽轮机由下列主要部件组成：自动主汽阀、调节气阀、汽轮机本体、轴承座、保安调速系统、底盘、冷却水管道等。 汽轮机本体与炉前风机的电动机采用用膜片联轴器传动，调速系统采用3610L直行程阀门驱动执行器驱动调节汽阀，调速器的转速控制是通过调整转速给定旋钮，用就地或远程调整汽轮机转速的给定值。 二、技术规范及结构介绍 1．技术规范 型号B0.22-1.7/0.1 额定功率kw 220 额定转速r/min 3000 额定进汽压力MPa 1.7(绝压) 额定进汽温度℃205℃饱和蒸汽排汽压力MPa 0.1(绝压) 汽机额定进气量：t/h ～3.9 排汽温度℃～160 调节范围r/min 1000-3000 额定转速振动值mm ≤0.03 汽机转向顺汽轮机方向为顺时针
2、技术限额数据表 序号名称单位正常最高最低 1 进汽压力MPa 1.7 2.35 0.785 2 进汽温度℃205 350 3 排汽压力MPa ＜0.1 4 排汽温度℃～160 5 轴承振动mm ≤0.05 6 汽轮机转速r/min 1000-3000 3150 7 冷却水温℃20-30 8 汽轮机润滑油牌号L-TSA32 9 轴承温度℃55 65报警75停车 10 冷却水压Mpa 正常0.18Mpa 0.05Mpa报警 13 轴承油位正常距轴承座中分面50mm－70mm 停机距轴承座中分面90mm 14 转速保护定值r/min 3000报警 超速跳车转速：3150r/min 3.热力系统 来自锅炉的饱和蒸汽通过汽水分离器分离饱和水后,经隔离阀至汽轮机汽阀总成（包括手动主汽阀<又称“速关汽门”和调节阀），并通过它进入汽缸，经喷嘴组，冲动叶轮做功后，排入除氧器、低加、热水站。 从汽阀总成及汽缸中来的凝结疏水、汽轮机前后汽封漏汽经疏水管引入收集水槽，泵进软水槽加以利用。 4.调节系统 本系统由调速器、调节汽阀万向节、汽阀总成等部件，通过它们能使运行中的汽轮机的转速或负荷起自动调节和控制作用。
冷凝式汽轮发电机组 运行操作规程淄博泓铭动力设备有限公司
一、适用范围：本操作法适用于750KW-3000KW冷凝式汽轮机。 二、启动前的准备工作: 1、仔细检查汽轮机、发电机及各辅助设备，肯定安装（或检修）工作已全部结束。 2、准备好各种仪器、仪表及工具，并做好与主控室、锅炉、电气的联系工作。 3、都油系统进行下列检查： 1)油管路及油系统内所有设备处于完好状态，油系统无漏油现象。 2)油箱内油位正常，油质良好、无积水。 3)冷油器的进出油门开启，并应有防止误操作的措施。 4)油箱及冷油器的放油门关闭严密。 5)为清洗管路在每一轴前所加的临时滤网或堵板在启动前必须拆 除。 4、对汽水系统进行下列检查： 1)主汽门应关闭。 2)汽轮机全部疏水门应开启。 3)通往汽封蒸汽管道阀门应关闭。 4)冷油器进水门关闭，出水门开启。 5、检查机组滑销系统，应保证汽机本体能自由膨胀，在冷态下侧量各膨胀间隙并记录。各蒸汽管路应能自由膨胀。 6、检查所有仪表、保安信号装置。 7、各项检查合格后，通知锅炉分厂供汽暖管。 三、暖管（到隔离阀前）
1.隔离阀前主蒸汽管路到汽轮油泵蒸汽管路、抽汽器蒸汽管路同时 暖管，逐渐提升管道压到0.1961—0.294Mpa（表）。暖管20-30分钟后，按每分增加0.0981—0.147Mpa（表）速度，将压力提升到正常压力，汽温提升速度应不超过5℃/min。 2.暖管过程中，当发现阀门冒汽时，应检查关严隔离阀及旁路门， 严防暖管时蒸汽漏入汽缸。 3.管道压力升到正常压力时，应逐渐将隔离阀前的总汽门开大，直 至全开。 4.在升压过程中，应根据压力升高程度适当关小直流疏水门，并检 查管道膨涨和吊支情况 四、启动电动油泵进行盘车，在静态下对调节保安系统和保护装置进行检查。 1.使电动油泵油压符合要求，润滑油压保持在0.05—0.10Mpa 2.检查油路系统各管道是否严密，确定无漏油之处。 3.检查轴承回油口，确定各轴承均有油流过。 4.手动盘车，测听声音。 5.在做调节保安系统测试时，会有蒸汽窜入，为防止转子弯曲，试 验中要不断进行盘车。 6.检查合格后，将保安系统挂闸。 7.开启主汽门1/3行程后，分别使各保安装置工作，检查主汽门调 节气阀是否快速关闭。 8.一切正常后，将各保安系统挂闸，接通高压油路。 9.将同步器摇到下限位置。
背压式汽轮机运行故障分析 李雨枫,姜志国 (南阳石蜡精细化工厂,南阳 473132) 摘 要:南阳石蜡精细化工厂动力站的B3-3.43/0.981型背压式汽轮机,先后出现了轴承振动,推力盘、轴径刮伤等故障。文章通过故障原因分析,找到了解决问题的办法,为同类机组的检修与维护提供了有价值的参考。 关键词:背压式汽轮机;运行;故障 中图分类号:T E974 文献标识码:B 文章编号:1006-8805(2006)01-0032-04 青岛汽轮机厂生产的B3-3.43/0.981型汽轮机,安装于南阳石蜡精细化工厂动力站,与新建65t/h 中压蒸汽锅炉配套,是热电联产的中温、中 压、冲动、背压式汽轮机。自1998年底投用以来,连续5年未出现大的问题。但在2003年底发现汽轮机出力效能下降,于是在2004年5月进行了投用以来的第一次解体大修。 2004年大修以后却先后发生了推力盘表面划伤、4号轴承及轴径损坏、机组严重振动等故障。在处理事故的过程中积累了一些经验,这里进行简要的分析和总结,以期为同类机组的运行与维护提供参考。1 机组结构及技术参数 (1)机组轴系结构 如图1所示,汽轮机与发电机通过刚性联轴 器连接。 图1 机组轴系结构 (2)有关技术参数 介质:蒸汽; 额定转速;3000r/m in; 临界转速:1855r/m in; 汽轮机前轴承(1号轴承为椭圆与推力联合轴承)几何尺寸:内径130m m,宽110mm ; 汽轮机后轴承(2号轴承为椭圆轴承)几何尺寸:内径140mm,宽110m m; 额定进汽量:47.8t/h; 额定排汽压力:0.785~1.275MPa;额定转速时振动值(全振幅): 30 m;临界转速时振动值(全振幅): 150 m 。2 问题分析及处理 2.1 2号、3号轴承振动 机组于2004年5月进行第一次解体大修,目的是处理出力效能下降的问题(实现3000kW h 的发电量,正常时需要48t/h 蒸汽负荷,目前则需要52t/h)。解体后发现约有连续1/3的二级叶片的出口存在不同程度的内凹,确认为颗粒高速撞击产生的。因生产厂家事先未预测到这方面的问题,修复必然需要相当长的时间,所以决定本次大修暂不更换受损叶片。考虑到大修一次工作量较大,顺便更换了部分气封和油封。其他未见异常,也未进行任何变动和修理。 5月21日开机试运行,随着转速的升高,2号、3号轴承的水平、垂直方向振动值不断增加,当达到额定转速时,3号轴承水平方向振动值达到124 m (见表1),停机查找原因。2.1.1 振动原因分析 对有可能造成机组2号、3号轴承振动值超标的原因逐一进行了分析。 (1)汽轮机转子与发电机转子对中不好[1]。在查看检修记录时,联轴器找正值全部在允差范围内,并没有超标。 收稿日期:2005-08-17。 作者简介:李雨枫(1957-),男,甘肃人。1981年毕业于兰州石油学校炼油机械专业,现任南阳石蜡精细化工厂副总机械师,工程师,已发表论文4篇。 动设备 石油化工设备技术,2006,27(1) 32 Petro -Chemical Equipment T echnolog y
汽轮机工艺安装施工方案 姓名： 班级： 指导老师：
目录 一、编制说明..................................................................... 错误！未定义书签。 二、工程概况..................................................................... 错误！未定义书签。 三、汽轮机的基本工作原理 (9) 四、汽轮机安装施工工序 (10) 五、施工进度计划 (29) 六、主要劳动力和机具计划 (29) 七、质量保障措施 (30) 八、安全措施 (30) 九、质量管理目标 (32)
一、编制说明： 本施工方案主要针对汽轮机组的安装而编制，编制依据如下： 1．制造厂提供的本体图纸及说明书； 2．<电力建设施工及验收技术规范—汽轮机组篇>（DL5011-92）3．<机械设备安装工程施工及验收通用规范> (CB 50231-98)。 二、工程概况： 1．工程简介： 建设单位青岛金海热电有限公司位于山东省青岛市城阳区，为区内唯一一家热电联产企业。锅炉制造厂家为无锡华光锅炉股份有限公司，一期工程的第一阶段主要由两台UG—75/5.3—M26型循环硫化床锅炉及C12—4.90/0.98-13型抽汽式汽轮机组构成. 2．主要工程量：
3．汽轮机结构、性能及主要参数： C12—4.90/0.981-13型汽轮机为抽汽式，功率12MW，与QF—J6—2型发电机组成汽轮机发电机组。 1）．结构及性能： 汽轮机转子由一级复速级和十三级压力级组成，除末两级叶片为扭叶片外，其余压力级叶片均为新型直叶片。其中第四级压力级采用可调通流面积的旋转隔板结构。 转向导叶环在顶部和底部与汽缸之间采用“工”形键固定，在拆导叶环体时必须先拆去“工”形键后方可起吊。 装于前汽缸上端蒸气室内的配汽机构是提板式调节汽阀，借助机械杠杆与调速器油动机相连，调节汽阀的结构为群阀提板式，由六只汽门组成。在汽轮机前轴承座的前端装有测速装置，在座内有油泵组，危急遮断装置，轴向位移发送器，推力轴承前轴承及调节系统的一些有关部套。前轴承座与前汽缸用“猫爪”相连，在横向和垂直方向均有定位的膨胀滑键，以保证轴承座在膨胀时中心不致变动。在前座架上装有热胀传感器，以反映汽轮机静子部分的热膨胀情况。 汽轮机通过一副刚性联轴器与发电机相连，转子盘车装置装于后轴承盖上，由电动机驱动，通过涡轮蜗杆副及齿轮减速达到所需要的盘车速度。当转子的转速高于盘车速度时，盘车装置能自动退出工作位置。在无电源
5MW汽轮机技术协议书 买方：柳州正菱鹿寨水泥有限公司 卖方：广西青汽电力工程技术有限公司 工程设计方：大连易世达新能源发展股份有限公司 2010年7月30日 自然条件 抗震设防烈度：里氏6级厂区海拔高度：105m 年最高气温极端最高温度：38.5℃ 年最低气温极端最低温度：0℃～0.9℃ 年平均气温年日平均温度：19.7℃ 年平均相对湿度最高相对湿度 最大风速0.58ｍ/ｓ 年降雨量年降雨量：1442.1mm、日最大降雨量：153.2mm 1. 设备名称及数量 本合同货物为驱动汽轮发电机用混压进汽式汽轮机，型号为BN5—2.29/0.2，计一套。 2. 汽轮机的主要技术参数(额定工况) 型式：背压式□补汽冷凝式√抽背式□凝式□ 型号：产品代号BN5—2.29/0.2 布置形式：双层 运行层标高：8.00 额定电功率：5000kw（发电机效率为96.5%,按电功率计） 顺汽流看汽轮机转向：顺时针 汽轮机转速：3000r/min 经济电功率：4500kw（发电机效率为96.5%,按电功率计） 最大连续安全运行电功率：5400kw（发电机效率为96.5%,按电功率计） 蒸气参数及要求： 新蒸气 压力：正常：2.29MPa(绝对,下同)最大：2.45MPa最小：2.09MPa 温度：正常: 365℃最大：385℃最小：335℃ 补汽压力 正常：0.2MPa 最大：0.3MPa 最小：0.15MPa 补汽温度 正常：150℃最大：165℃最小：饱和 排汽压力 正常：0.007MPa 最大：0.01MPa 最小：0.006MPa 冷却水水质：淡水√海水□ 温度：正常：25℃最高33℃ 压力：进口0.2MPa(g) 冷却水清洁系数：0.8 PH值：7～7.5 冷却水量≤2000t/h 补给水温度：18～35℃ 3.功率、汽耗率及运转率 1）功率、汽耗率单位：功率：kw，汽耗率：kg/kwh，汽量t/h 序号
汽轮机安全操作规程 1 目的 为了保证安全生产，使岗位操作制度化、标准化，规范化。 2 适用范围 余热发电汽轮机岗位 3 引用标准 全国地方小型火力发电厂汽轮机组运行规程(试行)标准 SD 251-1988 水利电力部《发电厂厂用电动机运行规程》水利电力部《电业安全工作规程》（热力和机械部分）《电力建设施工及验收技术规范汽轮机组篇》 DL5011—92 杭州中能汽轮动力有限公司《N4.5－1.25型凝汽式汽轮机安装使用说明书》 4 所在岗位存在的职业健康安全风险 触电、噪声伤害、机械伤害、高处坠落、摔伤、碰伤、撞伤、刺伤、割伤、烫伤、爆炸、淹溺（冷却塔作业） 5 安全技术要求： 5.1.上岗人员必须正确穿戴好劳动保护用品，禁止带病或酒后上岗； 5.2.上岗人员应熟悉设备的工作原理及工艺流程、操作规程及运行参数； 5.3.汽轮机油系统起动后在确认各位置油压建立的情况下，且通过各观察孔确认各润滑部位润滑油的流量后，投入盘车装置运行带动汽轮机进入盘车状态； 5.4.在锅炉起动各参数达到要求后，进行蒸汽管道的暖管，同时需将各蒸汽管道上的疏水阀打开排水，以上工作与中控需保持密切联系，汽轮机辅机均启动正常运转后，汽轮机即可开始冲转，冲转后要保证足够的暖机时间，同时并应严格按照汽轮机升速要求进行升速，升速时需密切注意汽轮机和发电机的振动，严禁在振动超标的情况下强行升速； 5.5.汽轮机升速完成并保持稳定后，即可与中控和各专业人员联系准备发电机并网，发电机并网过程中应严密监视汽轮机及各辅机的运行状况，并网后的升负荷操作需缓慢进行，避免急剧的负荷升降造成整个系统工况的失调； 5.6.汽轮机正常运行过程中，应定时、定位、定量对汽轮机及其辅机进行巡检，检查各部位的温度、压力、振幅、热膨胀量差、各润滑部位润滑油流量以及是否有异常声响，异常振动和异常气味等，发现异常情况时应立即与中控联系确认并及时向上级领导汇报，汇报时需详细描述出现异常情况时伴随的现象，以便为查找问题根源提供依据； 5.7.保证汽轮机油系统正常运行，杜绝“跑、冒、滴、漏”，停机检修时需对各油过滤器进行清洗，运行时应对油管路进行检查，运行时油路出现微量渗漏时，要及时向技术人员报告并确认无危害情况发生，并采取相应措施予以解决后方可保持汽轮机正常运行。润滑油过滤器、调速器油用过滤器、油冷却器在运行过程中切换时，应先打开两单元之间的平衡阀进行油压平衡后方可进行切换操作； 5.8.汽轮机出现紧急异常情况时操作手动停机，其后确认辅助油泵或紧急油泵启动，并严密监视转子惰走情况，及时投入盘车装置，中控要严格保证凝汽器的真空度和水位，防止汽轮机进水等严重事故； 5.9.运行过程中应防止负荷的急剧升降，正常停机时应缓慢地将负荷下调，发电机解列后重复第9项操作，若停机时间较长，根据盘车规定进行盘车，盘车装置一定要在油系统正常运行状态下投入；
汽轮机岗位操作法 1.0工艺流程简述 1.1工艺原理 利用蒸汽流过汽轮机喷咀时，将热能转化为蒸汽高速流动的动能。高速汽流流过工作叶片时，将蒸汽动能转化成汽轮机转子旋转的机械功。 1.2工艺流程简述 来自中压锅炉的新蒸汽经过隔离阀至主汽门，经调节阀进入汽机。经过调节级后，抽出的蒸汽供给2#精硫池保温。再经过两个压力级做功后，小部分蒸汽抽出供除氧器加热除氧用；其余蒸汽继续作功，然后进入凝汽器凝结成水，再由凝结水泵打入除氧器中。 1.3工艺流程简图
3.0主要设备一览表 所属设备一览表 4.0岗位操作步骤 4.1开车前的检查与准备 4.1.1确认安装和检修工作完毕 4.1.2清出现场杂物以及易燃易爆物品，保持现场整洁，表计齐全、准确。 4.1.3联系有关单位及岗位送上信号表计及电动机等的电源。 4.1.4检查各系统的阀门，使其全部关闭。 4.1.5准备好启动中使用的各种工具及表计（盘车板手、听音棒、振动表、运行规程、记录本等）。 4.1.6做好启动前的各项实验，可在暖管中投入凝汽器时作实验。 4.1.7检查汽轮机组的完整性，各可动部件动作是否灵活，各紧固件是否松动，并以盘车手柄转动转子，仔细检查有无不正常状况或磨擦声。 4.1.8调节系统中同步器手轮退到顶端，主汽门手轮应在关闭位置，并检查主汽门是否灵活、危急遮断器油门处于脱扣状态。 4.2开车 4.2.1汽轮机在额定参数下的冷态启动 4.2.1.1暖管 4.2.1.1.1打开主汽门前的各疏水阀，用隔离汽阀的旁路阀控制汽量，进行低压暧管（压力0.144－0.193MPa、升温速度50℃/min、时间约20－30min）。 4.2.1.1.2当管内壁温度上升到120－130℃后或排出无色蒸汽时，就可按0.098－ 0.196MPa/min速度升压，升压期间应逐步关小管道疏水阀至额定压力时升压完毕。带10－15%额定负荷时方可全关疏水阀，升压暖管时间15分钟左右。 4.2.1.2辅助设备的投入 为了缩短机组启动时间并保证启动正常，在一切运转正常时，暖管过程中应 进行下列工作。 4.2.1.2.1投入电动油泵：打开电动油泵出口压力约为0.49MPa，油温控制在25℃以上。
拖动用背压式汽轮机B1.5-3.43/0.7 技 术 协 议 需方：xxxxxxxx有限公司 供方： 签订时间：二○一○年月日 供、需双方本着互惠互利的原则，经友好协商，需方将其8.5万吨项目热
电站拖动用背压式汽轮机B1.5-3.43/0.7设备（以下简称合同设备），交由供方设计、制造、组装和运输，为明确双方责、权、利，特制定以下技术条款，以资双方共同遵照执行。 第一条合同设备设计要求 （一）主要设计数据 1.额定功率： 1.5MW（轴功率按给水泵确定约1.1～1.4MW） 2.调速范围：3000～2000r/min 3.汽轮机形式：背压式 4.额定进汽压力： 3.43MPa 5.额定进汽温度：435℃ 6.排汽压力：0.7MPa 7.汽轮机调速范围：3000～2000r/min 8.布置形式：单层布置 9.拖动对象：150t/h-14.5MPa锅炉给水泵 （二）设计、制造、调试及验收主要标准 供方保证提供的合同设备为全新并符合行业标准及国家相关标准的产品，其设
除以上主要标准外，未列明的按相关国家及行业标准执行。第二条技术参数及要求
（二）其它技术要求 1.汽轮机采用电子-液压505调节方式，突然外停电时，可用手动调节。 2.采用电动盘车，并配置能手动盘车的机构。 3.润滑油、控制油的全部进、回油管路及管件采用不锈钢304材质,所有接口带配对法兰与连接件。所有与用户交接口按国标配管。 4.电控柜要求： 电控柜采用冷轧钢板制作，厚度为1.5mm。柜体颜色为国际灰（德国RAL 色卡,色号RAL7032），经酸化、磷化后喷塑处理。 5.油漆颜色及防腐要求： （1）汽轮机的油漆和防腐符合机械行业标准：汽轮机防锈技术条件和汽轮机油漆技术条件。 （2）外壳银灰色，稀油站整体颜色采用黄色（德国RAL色卡,色号RAL1021），安全罩颜色采用油菜黄色（德国RAL色卡,色卡色号RAL1021）。 6.其它技术要求按国家及供方相应的标准。 第三条合同设备性能、质量保证 （一）合同设备的性能保证： 1.汽耗率≤1 2.84 0+2% 2.振动值≤0.035mm （二）性能保证条件：汽轮机在设计参数条件下运行。 第四条供货范围 （一）汽轮机本体总成1套： 按国家规范及供方企业标准供货：从主汽门起至排汽口止的所有系统设备，包括汽轮机本体、调节系统（含调速器、电液转换器等）、保安系统、机油系统、电动盘车装置（带手动）、汽机本体内部连接的汽水管路等。 （二）稀油站总成1套。 （三）不锈钢进、回油管路及管件、轴封冷却器、所有设备对外接口配对法兰与连接件、监测仪表、电磁阀。 （四）汽轮机与给水泵之间的联轴器、安全罩。
