常用测试仪表使用介绍32页PPT

= kI1I2 cos （交流）
结论: 指针偏转的角度与两个电流 (对交流为有效值)的乘积成正比。
i1和i2之间 的相位差
3. 用途 测量交直流电压、电流及功率。
4. 优点：可用于交直流；准确度较高。
缺点：受外界磁场影响大；不能承受较大过载。
27
13
电工仪表的分类
按测量方法:可分为比较式和直读式两类。 比较式仪表需将被测量与标准量进行比较后才能得出被
测量的数量，常用的比较式仪表有电桥、电位差计等。
直读式仪表将被测量的数量由仪表指针在刻度盘上直接 指示出来，常用的电流表、电压表等均属直读式仪表。 按被测量的种类:可分为电流表、电压表、功率表、频率表 、相位表等。 按电流的种类:可分为直流、交流和交直流两用仪表。 按工作原理:可分为磁电式、电磁式、电动式仪表等。 按显示方法:可分为指针式（模拟式）和数字式。
构造简单；价格低廉；可用于交直流；能测量
较大的电流；允许较大的过载。 缺点： 刻度不均匀；易受外界磁场及铁片中磁滞和涡
流（测量交流时）的影响，因此准确度不高。
24
电动式仪表 固定线圈中通过的电流 产生磁场，可动线圈 中通过的电流 与磁场相互作用使指针转动。
1. 结构
不能承受较大过载
有两个线圈：固定线圈和可动线圈。可动线圈

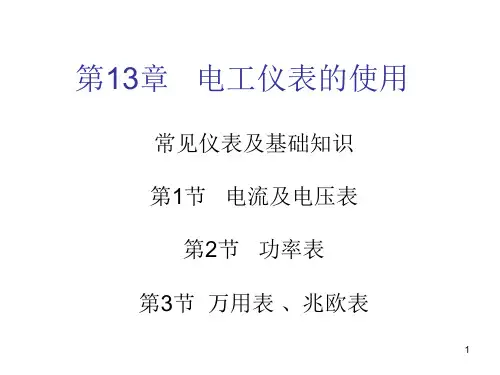

第13章 电工仪表的使用
常见仪表及基础知识 第1节 电流及电压表
第2节 功率表 第3节 万用表 、兆欧表
1
电工仪表的应用
2
电工仪表的应用
3
常见仪表——电压表
4
电流表
5
功率表
6
频率表
7
功率因数表
8
万用表
9
兆欧表

检测仪表的品质指标
相对百分误差δ
允许误差δ允
检测仪表的品质指标
精确度等级
仪表的允许相对百分误差去掉“±”号及“％”号
仪表的δ允越大，表示它的精确度越低；反之，仪表的δ允
越小，表示仪表的精确度越高。目前常用的精确度等级有
0.005，0.02，0.05，0.1，0.2， 0.4，0.5，1.0，1.5， 2.5，4.0等。
式中， δ f 为线性度（又称非线性误差）；Δ fmax为校准曲
线对于理论直线的最大偏差（以仪表示值的单位计算）。
检测仪表的品质指标
6. 重复性
重复性是表示检测仪表在被测参数按同一方向作全量 程连续多次变动时所得标定特性曲线不一致的程度。若标 定的特性曲线一致，重复性就好，重复性误差就小。
检测系统中的常见信号类型
秒基准：以铯原子（133）的原子基态两个超精 细能级间跃迁辐射9,192,631,770周所持续的时间。
千克基准：以铂铱合金制成、底面直径为39毫 米、高为39毫米的国际千克原器（圆柱体）的 质量。
……….

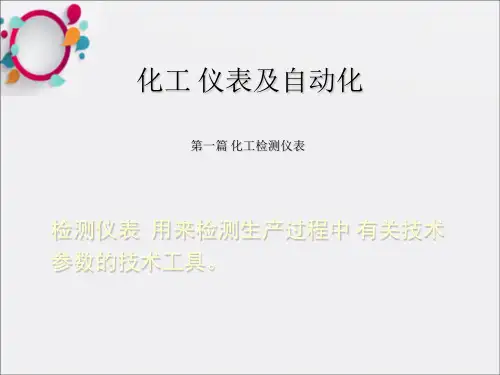

检测仪表
检测仪表 用来检测生产过程中的各个有关参数的技 术工具。
检测过程 参数检测就是用专门的技术工具，依靠能 量的变换、实验和计算找到被测量的值。
测量过程与测量误差
测量误差按表示方法的不同，分为绝对误差和相对误差
• 绝对误差
xI：仪表指示值， xt ：被测量的真值。
由于真值无法得到
x：被校表的读数值， x0 ：标准表的读数值。
相对误差
检测仪表的品质指标
1. 检测仪表的准确度（或精确度)与允许误差 2. 检测仪表的恒定度与变差 3. 灵敏度 与灵敏限（或分辨率） 4. 反应时间 5. 线性度 （δ f） 6. 重复性 （重复性误差）

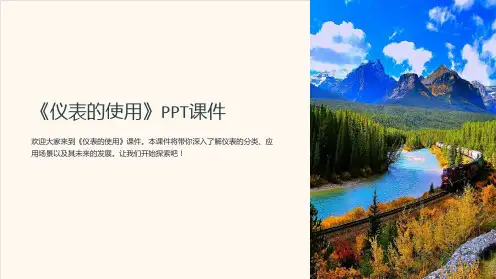

《仪表的使用》PPT课件
欢迎大家来到《仪表的使用》课件。本课件将带你深入了解仪表的分类、应 用场景以及其未来的发展。让我们开。为什么需要使用仪表?
模拟仪表
模拟仪表通过指针或刻度盘显示 实时数据，简单直观，被广泛应 用于各个领域。
数字仪表
数字仪表使用数码显示屏展示数 据，具有高精度和更多功能，适 用于复杂的监测和控制需求。
生活便利
仪表在生活中用于监测家庭能源、水资源、健康和舒适度，帮助我们更好地管理和节约资源。
仪表的维护
保养、维修和更换。了解正确的维护方式，确保仪表的可靠性和持久性。
1 保养
定期清洁、校准和检查仪表，延长使用寿命并减少故障。
2 维修
学习基本的故障排除和维修技巧，迅速恢复仪表的正常运行。
3 更换
根据仪表的寿命和性能变化，及时更换老化或损坏的仪表，确保准确性和可靠性。
仪表的未来
数字化时代下的仪表革新和人工智能与仪表的结合。展望仪表技术的未来。
数字化时代
仪表正在迎来数字化改造，实现更高精度、更多功 能和网络连接，提升数据处理和分析能力。
人工智能
人工智能技术将与仪表结合，实现自动化控制、智 能决策和数据驱动，推动工业和生活更智能化。
结束语
感谢聆听！希望通过本课件，你对仪表的使用有了更深入的了解，并能应用 于实际工作和生活中。
温度计
通过测量物体的温度，用于监测和控制 温度，广泛应用于工业、医疗和环境领 域。
流量计
测量液体、气体或蒸汽的流量，用于计 量、调节和监测供应链、工业流程和资 源利用。
仪表的应用场景
工业生产中的仪表应用和生活中的仪表应用。发现它们的重要性。
工业生产
仪表在工业生产中用于监测工艺变量、控制流程、优化生产效率和确保产品质量。

精品课件
33
示波器-指标：
触发点之后的数据称之为延迟触发。同时可以变更触发位置，以改变延迟 触发和预触发的数据长度。
精品课件
27
示波器-指标：
▪ 自动：即使没有触发，自动模式也能引起示波器的扫描。如果没有信号的输 入，示波器中的定时器触发扫描。有信号显示信号，没有信号显示水平基线。
▪ 普通：当输入信号不能满足触发条件时，不扫描，示波器没有任何显示。只 有当输入信号满足设置的触发点条件时，才进行扫描，并将最后捕获到的信 号冻结显示在屏幕上。如符合触发条件，再次进行捕获，清除上次信号，保 留冻结此次的波形。
精品课件
3
万用表-功能：
测量参数：直流电压、交流电压、直流电流、交 流电流、电阻、电容、电感、频率、占空比、 二极管、三极管、等等
问题一：万用表能不能测量某200赫兹信号的电 压值？如果能，如何测量？
答案：如果所使用万用表带有真有效值测量功能， 则可测量其有效值，再根据信号的波形特点换 算出其峰值等其他参数，典型带有真有效值的 万用表：UT61D、VC980+。价格200左右
l 信号的时间和电压值 l 振荡信号的频率 l 信号所代表电路的“变化部分” l 信号的特定部分相对于其他部分的发生频率 l 是否存在故障部件使信号产生失真 l 信号的直流值 (DC) 和交流值 (AC) l 信号的噪声值和噪声是否随时间变化
精品课件
15
示波器-概述：
几种典型的波： 正弦波 方波和矩形波 三角波和锯齿 波 阶跃波和脉冲 波 调幅波和调频 波
精品课件
6
万用表-功能：
问题三： 万用表价格有高有低，如何选择，性能有何区别？
答案：一分钱一分货，亘古不变的道理，最便宜的DT830B，10元 一块，档次较高的FLUKE 189 自动表，2400元一块。目前万用 表在低端价位上（<150）基本采用相同的设计方案，所测量的 结果也很近似，有人做过实验，从15元一块的表到380元一块 的表一起测量同意电压，在一天内结果基本相似，低档表数据 偏高，高档表数据偏低。总的来说，高档表在使用寿命，方便 程度，长时间稳定性，温漂等方面的表现稍显良好。故而，不 要小瞧一块低价数字表的精度，在很多情况下，它的数据是可 信的。

+
负
U
V
载
–
+ U
+ U–0
R0
负 载
–
RV
若要扩大电压表的量程，可在测量机构上串联
一个电阻 RV 。
分压电阻
RV
ppt课件

R0
(
U U0
1)
21
注意事项： 1、选择合适的量程， 2、不能带电换量程。 3、如果不知道被测电压的大小，应先用最高档，而后再 选用合适的档位来测试，以免表针偏转过度而损坏表头。 所选用的档位愈靠近被测值，测量的数值就愈准确。 4、测量直流电压时，电流表接线端的“+”、“—”极性 不可接错，否则可能损坏仪表。 5、在测量交流高电压时，常借助于电压互感器来扩大交 流电压表的量程。电压互感器次级线圈的额定电压一般设 计为100V，与其配套使用的交流电压表量程也应为100V 。电压表指示值乘以电压互感器的变比，为所测实际电压 的数值。使用电压互感器应让互感器的次级线圈和铁心可 靠地接地，次级线圈一端不得加装熔断器，严禁使用时短 路。

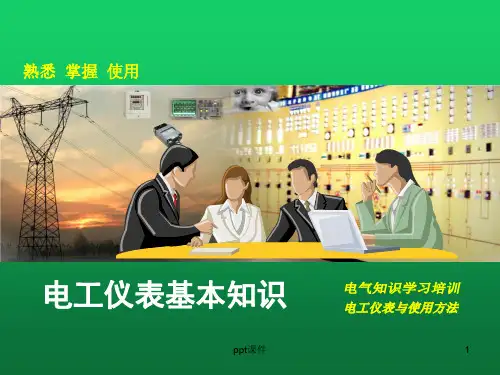

熟悉 掌握 使用
电工仪表基本知识
ppt课件
1
电工仪表
第一部分：基本知识 第二部分：电流表 第三部分：电压表 第四部分：万用表 第五部分：钳形表 第六部分：兆欧表 第七部分：电能表 第八部分：接地电阻测量仪
ppt课件
2
第一部分：电工仪表基本知识
一、什么是电工仪表？ 1、在电工测量中，测量各种电量、磁量及
2、电工仪表的准确度等级分为0.1、0.2、0.5、 1.0、1.5、2.5、5.0共七级，数字越小表示准确 度越高。
3、按防御外界磁场或电场干扰的能力，分为Ⅰ 、Ⅱ、Ⅲ、Ⅳ四等，其中Ⅰ等的防御能力最好。
