实验一 常用仪器的使用

常用仪器的使用实验报告(共9篇)1. 热电偶温度计的使用实验报告实验目的：了解热电偶温度计的基本原理和使用方法，掌握热电偶温度计的精度及注意事项。

实验原理：热电偶是利用两个不同金属的热电势产生温度差，将其转化为温度值的温度传感器。

它由两种不同金属的不同长度的导线组成，通常是铜和铜镍合金，两种导线的连接处称为热电接头。

当两个热电接头连接在温度不同的物体上时，由于两种金属的热电势差异，将产生一种电动势，这种电动势与温差成正比，由此可以测量物体的温度。

实验器材及药品：热电偶温度计、数字显示温度计、热水、冷水。

实验步骤：1. 将热电偶温度计接好线，将触头插入被测物体中。

2. 开始记录温度值，可以使用数字显示温度计对热电偶温度计的测量结果进行实时监测。

3. 改变被测物体的温度，比如将升温的热水倒入容器中，或者将降温的冷水倒入容器中。

4. 记录不同温度下的测温结果，并比较实验结果与实际值的误差，分析误差的可能原因。

注意事项：1. 热电偶温度计不能被弯曲或扭曲，否则会影响测量精度。

2. 热电偶接头处应该接触紧密，否则会产生不均匀的温度分布。

3. 热电偶测量的范围取决于热电偶用于测量的材料，对于不同的物质应该选择合适的热电偶。

实验结果：在实验中，我们记录了不同温度下的热电偶测量结果，发现与实际值的误差不大，具有较高的精度。

同时，我们发现热电偶温度计在测量温度差较小的物体时误差更小，测量范围大小直接影响测量精度。

在实验过程中，我们注意到热电偶接触不良时，测量结果出现波动，因此应该保证接触紧密。

pH计测量的原理是利用放置于被测液体中的电极对水中的疏水离子进行测量。

pH计是一种电化学传感器，其基本原理是靠量化氢离子浓度从而量化液体或其他物质的酸碱度。

pH计、标准缓冲溶液，待测液体。

1. 打开pH计电源，确保电极接好线。

2. 将电极放置于标准缓冲液中，按照说明书上的要求进行校准。

3. 将电极放置于待测液体中，读取pH测量值。

实验⼀常⽤仪器的使⽤（⽰波器、万⽤表）实验⼀、常⽤电⼦仪器仪表使⽤模拟电⼦技术实验中，常⽤的电⼦仪器仪表主要有双踪⽰波器、低频信号发⽣器、低频交流毫伏表、直流稳压电源、万⽤表等。

这些仪器仪表的主要⽤途以及与实验电路的联系如图所⽰。

⼀、实验⽬的初步了解常⽤电⼦仪器的功能与使⽤⽅法；掌握⽤⽰波器获取稳定波形并测量有关参数的⽅法。

2、会⽤万⽤表测试晶体⼆极管、三极管；学习使⽤半导体特性图⽰仪测试晶体管的⽅法。

⼆、实验仪器双踪⽰波器： GOS620；函数信号发⽣器：SG1651；交流毫伏表： SG2172；直流稳压电源： SS1792C；数字万⽤表： MS8222D 半导体特性图⽰仪：XJ4810或XJ4820三、实验内容及步骤1、⽤交流毫伏表测量低频信号发⽣器输出的正弦信号电压：将低频信号发⽣器（或称信号源）的输出端接⾄交流毫伏表输⼊端（注意：两仪器必须“共地”）。

将信号源波形选择置“正弦”，频率调为“ 1kHz”，输出衰减先置于“0dB”，调节“输出幅度”旋钮，使LED数字表头指⽰值V S 为 11V 左右（峰—峰值）。

然后，将毫伏表量程由最⼤档位100V逐级切换为10V档，观察该表读数，使读数为4V。

依次按下信号源“输出衰减”⾄20dB、40dB、60dB,并相应调整毫伏表量程。

分别记录毫伏表读数，结果填⼊下表：2、⽤⽰波器观察波形将⽰波器“ Y1轴输⼊”端接信号源输出端（两仪器仍必须“共地”），参照附录I.2中有关GOS620双踪⽰波器观察波形的⽅法，调节“Y1灵敏度”，“X灵敏度”及“触发⽅式，触发电平”等旋钮，使荧光屏上得到⼀稳定的正弦波。

保＝ 4V，依次改变f S为：100Hz、1kHz、10kHz、100kHz，并适当持信号源VS调整X轴扫描速度，观察所测波形。

3、⽤⽰波器测量波形的周期和幅度将频率为 1kHz、幅度为3V左右的正弦信号送⼊⽰波器输⼊端。

将⽰波器扫描开关“T/cm”上的微调旋钮置“校准”位置，此时，“T/cm”的指⽰值即为屏幕上横向每格（1cm）代表的时间，再观察被测波形⼀个周期在屏幕⽔平轴上占据的格数，即可得信号周期T wT w ＝T/cm×格数调节⽰波器 Y通道的灵敏度开关“V/cm”，使屏幕上的波形⾼度适中，此时，“V/cm”的指⽰值即为屏幕上纵向每格代表的电压值，再观察波形的⾼度（峰—峰）在屏幕纵轴上占据的格数，即可得信号幅度V （峰—峰）：V （峰—峰）＝V/cm×格数注意：被测信号若经⽰波器 10:1探头输⼊，测得的电压值再乘10，才是实际值。

实验1指导书常用仪器仪表的使用预习内容阅读《电工电子实验教程》第2章中数字万用表、直流稳压电源、函数信号发生器和数字存储示波器的使用介绍，了解各仪器面板旋钮和开关的作用，预习本实验的内容，手写预习报告。

一、试验目的掌握数字万用表、直流稳压电源、双踪示波器、函数信号发生器的使用方法。

二、实验设备数字万用表、直流稳压电源、双踪示波器、函数信号发生器。

三、实验内容1．数字万用表和稳压电源的使用1）测量电阻把万用表拨到电阻测量位置并按表1-1的要求设定万用表的档位。

测试1KΩ、10KΩ和100KΩ电阻的阻值。

把测量数据填入表1-1并计算出测量误差。

表1-1把万用表拨到直流电压测量位置并按表1-2的要求设定万用表的档位。

接通直流稳压电源并按表1-2的要求调节输出电压，然后接入万用表（极性不能接反，否则显示“－”；档位不能放错，否则显示“1”），测量输出电压，填入表1-2并计算出测量误差。

表1-22．示波器的使用（1）示波器初始设置按下示波器电源开关。

如示波器界面文字不是中文，按UTILITY（功能）键，在显示菜单中调整Language项为中文（简）。

将示波器CH1通道的探头上的衰减开关拨到×1位置。

将CH1通道探头连接到示波器右下角的校准信号（～5V@1kHz）端子.按AUTOSET（自动设置）键，观测波形并记录信号参数，填入表1-3。

（2）体会垂直控制部分的作用按CH1 MENU（CH1菜单）键，在显示菜单中，分别设定耦合方式、带宽限制、垂直灵敏度调节、探头衰减和反相等选项，观察波形及界面变化，测试并填写表1-4。

注意：计算电平值时必须计入探头的衰减量；如波形不稳定，调节触发部分的LEVEL（电平）旋钮（下同）。

表1-4调节垂直POSITION（垂直位置）旋钮和VOLTS/DIV（伏/格）旋钮，观察波形及界面变化。

按MA TH MENU（数学计算菜单）键，选择运算类型，观察波形变化。

注意：再按一次MA TH MENU键可关闭数学计算功能。

实验一常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器-示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等仪器的正确使用方法，并了解其主要技术指标和性能。

2. 初步掌握用示波器正确地观察正弦信号波形，并学会用示波器测量直流电压、正弦波、方波等波形参数的方法。

二、实验原理在模拟电子电路中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等仪器。

我们通过正确地使用这些仪器，可以完成对模拟电子电路的静态和动态参数的测试。

学生在实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局。

各仪器与被测实验装置之间的布局与连线示意图如图1-1所示。

接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称为共地。

信号源和毫伏表的引线通常使用屏蔽线或专用电缆线，示波器引线使用专用电缆线，直流稳压电源的引线可使用普通导线，一般数字万用表都配有专用表笔。

图1-1 模拟电子电路中常用电子仪器布局图1.双踪示波器DS1052E示波器向用户提供简单而功能明晰的前面板，以进行基本的操作。

面板上包括旋钮和功能按键。

显示屏右侧的一列5个灰色按键为菜单操作键（自上而下定义为1号至5号）。

通过它们，可以设置当前菜单的不同选项；其它按键为功能键，可以进入不同的功能菜单或直接获得特定的功能应用。

①DS1052E示波器前面板控制件位置图及功能（图1-2）②各系统的作用A、波形显示的自动设置DS1052E型数字示波器具有自动设置的功能。

根据输入的信号，可自动调整电压倍率、时基、以及触发方式至最好形态显示。

应用自动设置要求被测信号的频率大于或等于50Hz，3占空比大于1%。

使用自动设置:(1)将被测信号连接到信号输入通道。

(2)按下AUTO 按钮。

示波器将自动设置垂直，水平和触发控制。

如需要，可手工调整这些控制使波形显示达到最佳。

实验一常用电子仪器的使用常用电子仪器是指在科研实验、工业生产、医疗检测等领域中经常使用的一些基础性电子设备。

它们广泛应用于电子测量、信号处理、电子元器件测试、无线通信等领域。

下面将介绍几种常见的电子仪器的使用方法。

1. 示波器（oscilloscope）示波器是一种用来显示电压随时间变化的仪器。

在使用示波器之前，首先需要将电源连接到示波器上并打开电源开关。

接下来，将待测信号连接到示波器的输入端口上。

调节示波器的触发级别和时间基准，以确保正确显示待测信号。

最后，可以观察并分析示波器上的波形图，从而获取有关信号频率、幅度和相位等信息。

2. 频谱分析仪（spectrum analyzer）频谱分析仪主要用于测量和显示信号的频谱特性。

使用频谱分析仪时，首先需要将待测信号连接到频谱分析仪的输入端口上。

然后，调整频率、带宽和幅度等参数，以使频谱分析仪适应待测信号的特性。

最后，可以观察并分析频谱分析仪上的频谱图，得出有关信号频谱分布的信息。

3. 功率计（power meter）功率计是用来测量信号功率的仪器。

在使用功率计之前，首先需要将待测信号连接到功率计的输入端口上。

接下来，选择适当的功率范围和测量模式，并调整校准和零位。

最后，读取功率计上显示的功率数值，从而获知待测信号的功率大小。

多用途数字示波器是一种集万用表和示波器功能于一体的仪器。

使用多用途数字示波器时，首先需要选择所需的测试功能（如电压、电流、电阻、频率等）。

然后，将测试探头与被测电路正确连接。

最后，读取多用途数字示波器上显示的测试结果。

5. 信号发生器（signal generator）信号发生器可以产生各种频率、幅度和波形的信号。

在使用信号发生器时，首先需要选择所需的信号参数（如频率、幅度、波形等）。

然后，将信号发生器的输出连接到被测电路或设备上。

最后，调节信号发生器的参数，以产生所需的信号。

6. 锁相放大器（lock-in amplifier）锁相放大器主要用于从噪声中提取出微弱的信号。

实验一常用仪器仪表的使用一、实验目的(1)学会双踪示波器、信号发生器、稳压电源、万用表等常用仪器的使用方法。

(2)掌握用示波器测量交流信号的电压幅值、周期、频率等参数。

二、实验器材与仪器(1)双踪示波器：可以同时测量和观察两路信号的波形，测量电路信号波形的幅值、周期等参数。

(2)函数信号发生器：用于产生幅值和频率可调的交流信号（正弦波、方波、三角波）。

(3)万用表：用于测量交流和直流电压、电流、电阻等。

某些万用表还可以测量三极管、二极管、电容和频率等。

(4)双路输出稳压电源三、预习与思考题(1)方波、三角波是否能用万用表测量？(2)示波器测量信号周期、幅度时，如何才能保证其测量精度？(3)示波器观察波形时，下列要求，应调节哪些旋钮？(4)思考并回答下列问题：1)移动波形位置；2)改变周期个数；3)改变显示幅度；四、实验原理说明(1)各种实验仪器与实验电路之间的连接关系见图1-1：图1-1 实验仪器与实验电路之间的连接关系(2)用示波器测量交流信号波形的幅值、周期、频率1)交流信号波形的幅值测量：在图2-2中，如果“VOLTS/div”为1V/div，峰-峰之间高度为6div，计算方法为：U P-P=1V/div×6div=6V，如果探头为10：1，实际值为U P-P=60V。

此时“VOLTS/div”的“微调”旋钮应置于“校准”位置。

2)交流信号波形的周期、频率测量：在图2-3中，在屏幕上一个周期为4div。

如果“扫描时间”为1ms/div，周期T=1ms/div×4div=4ms。

由此可得频率f=1/4ms=250Hz。

此时扫描时间的“微调”旋钮应置于“校准”位置。

图1-2 电压测量图1-3 周期和频率测量(3)信号发生器输出信号的调节：调节“波形选择”开关可选择输出信号波形（正弦波、方波、三角波）。

调节“频率范围”开关，配合“频率微调”旋钮可调出信号发生器输出频率范围内任意一种频率，LED显示窗口将显示出相应频率值。

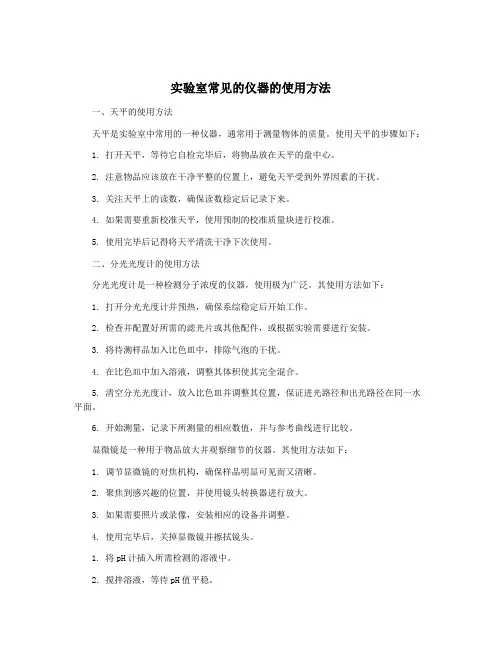

实验室常见的仪器的使用方法一、天平的使用方法天平是实验室中常用的一种仪器，通常用于测量物体的质量。

使用天平的步骤如下：1. 打开天平，等待它自检完毕后，将物品放在天平的盘中心。

2. 注意物品应该放在干净平整的位置上，避免天平受到外界因素的干扰。

3. 关注天平上的读数，确保读数稳定后记录下来。

4. 如果需要重新校准天平，使用预制的校准质量块进行校准。

5. 使用完毕后记得将天平清洗干净下次使用。

二、分光光度计的使用方法分光光度计是一种检测分子浓度的仪器，使用极为广泛。

其使用方法如下：1. 打开分光光度计并预热，确保系综稳定后开始工作。

2. 检查并配置好所需的滤光片或其他配件，或根据实验需要进行安装。

3. 将待测样品加入比色皿中，排除气泡的干扰。

4. 在比色皿中加入溶液，调整其体积使其完全混合。

5. 清空分光光度计，放入比色皿并调整其位置，保证进光路径和出光路径在同一水平面。

6. 开始测量，记录下所测量的相应数值，并与参考曲线进行比较。

显微镜是一种用于物品放大并观察细节的仪器。

其使用方法如下：1. 调节显微镜的对焦机构，确保样品明显可见而又清晰。

2. 聚焦到感兴趣的位置，并使用镜头转换器进行放大。

3. 如果需要照片或录像，安装相应的设备并调整。

4. 使用完毕后，关掉显微镜并擦拭镜头。

1. 将pH计插入所需检测的溶液中。

2. 搅拌溶液，等待pH值平稳。

3. 读取pH计上显示的数值，或者根据其指示值调整溶液的pH值。

4. 使用完毕后，清洗pH计的电极部分并保持干燥。

五、溶解度测定仪的使用方法溶解度测定仪是一种用于测量物质在不同温度下的溶解度的仪器，其使用方法如下：2. 调整温度，并等待恒温后读取溶解度数据。

3. 按需进行多次测量，以便确定准确浓度。

4. 使用完毕后，注意清洁仪器并将其准确地存储。

离心机是一种分离混合物的仪器，其使用方法如下：1. 准确测量所需混合物的数量并置于离心机的转子中。

2. 合上盖子，根据需要进行设定。

常用实验仪器的使用方法（一）计量类仪器1．量杯量杯属量出式（符号ex）量器，它用于量度从量器中排出液体的体积。

排出液体的体积为该液体在量器内时从刻度值读取的体积数。

量杯存有2种型式。

直面分度表时，量杯倾液嘴向右，易于左手操作方式，称作左执式量杯。

倾液嘴向左，则称作右执式量杯。

250ml以内的量杯均为左执式，500ml以上者，则属右执式。

量杯的分度不均匀，上密下疏，最大容积值刻于上方，最低标线为最大容积值的，无零刻度。

它是量器中精度最差的一种仪器。

其规格以容积区分，常用20ml和250ml几种。

使用注意事项（1）量挑液体应当在室温下展开。

读数时，视线应当与液体弯月面底部切线。

（2）量杯无法冷却，也无法华服热溶液，以免碎裂。

（3）当物质溶解时，其热效应不大者，可将其直接放入量杯内配制溶液。

2．量筒量筒有没有纳、存有纳2类，其定量方式分量出式和量入式（符号in）2种。

量入式量器用作量度转化成量器中液体的体积。

当液体在量器内时，其体积为从量器分度表中轻易加载的数值，存有纳量筒仅为量入式。

无塞量筒两种定量方式都存有。

中学常用量出式黑喉量筒。

量筒的分度均匀，其数值按从下到上、递增排列在分右度侧。

最低标线也是最大容积值的，无零刻度。

它的测量精度比量杯稍高。

量筒的规格以容积大小区分，常用有10ml、20ml、50ml、100ml等多种。

量筒的采用注意事项与量杯相同。

3．滴定管滴定管是容量分析中专用于滴定操作的较精密的玻璃仪器，它属量出式。

滴定管的种类较多。

有的无色透明滴定管在背面涂有一条白底蓝线，便于观察、读数。

中学用作酸碱中和电解时常采用无阀滴定管和有阀滴定管2种。

无阀滴定管的下部用一小段橡胶管将簧片与滴头相连接，在橡胶管内放进一个外径大于橡胶管内径的玻璃珠，起至半封闭液体的促进作用。

因用作华服碱性溶液，所以常表示它为碱式滴定管。

有阀滴定管的下部具有磨砂活动玻璃阀（常表示活塞），因宜用作华服酸性溶液，所以又称它为酸式滴定管。

模拟电子技术实验实验1.1 常用电子仪器的使用一、实验目的1、初步掌握信号发生器的使用方法。

2、学会使用交流毫伏表、数字万用表进行电压的测量。

3、学会使用示波器测试波形的周期和幅值。

二、实验任务1.用交流毫伏表、数字万用表测量信号发生器输出电压有效值为5V的正弦信号（表1.1.1）。

2、完成表1.1.2的测量。

3、使用示波器和交流毫伏表测量正弦信号电压和周期，并定量画出表1.1.3示波器上的3个波形（表1.1.3）。

4、补充实验：信号发生器输出电压峰峰值为3.6V、频率为900Hz的方波，用示波器读出其峰值、周期、正脉宽（表1.1.4）三、实验设备１、双踪示波器２、交流毫伏表３、信号发生器４、数字万用表四、实验步骤任务一2、交流毫伏表选择某个通道，与信号发生器的输出连接（黑夹子和红夹子分别对接），按“自动”。

将数字万用表调为V ~档，并将其的红、黑表笔对接在信号发生器的红、黑夹子上。

1、数字万用表只使用“V~”、“V －”、“Ω”和功能。

频率范围：10Hz~2MHz ，电压范围: 400uV~400V频率范围45~400Hz随着频率逐渐升高的改变，万用表测量的电压值将会改变现象：信号频率（kHz ）0.050.1110200交流毫伏表(V)数字万用表(V)表1.1.1 测量电压有效值5V 正弦信号保持电压不变3、信号发生器输入频率，使LCD 显示窗口显示f =50Hz ，调节峰峰值，使得交流毫伏表按题目要求显示有效值5V 。

将万用表读数（有效值）和交流毫伏表读数（有效值）分别记录在表1.1.1对应50Hz 列中。

根据表1.1.1的测量结果得出结论。

注意仪器共地4、保持改变信号发生器的峰峰值不动，改变其频率分别为100Hz、1KHz、10KHz和200KHz，依次测量出对应的交流毫伏表、万用表的有效值。

根据表1.1.1的测量得出实验结论。

任务二将探棒接到示波器的补偿器上，黑夹子接到示波器的地端。

观察、记录方波波形的相关数据在表1.1.2中。

实验一常用仪器的使用及与非门、逻辑门外特
性的功能测试
一、实验目的
1、熟悉实验箱的结构、功能以及使用方法。

2、掌握用示波器测量信号电平和频率的方法。

3、通过实验验证与非门的逻辑功能。

4、掌握TTL门电路及各参数的意义及测试方法。

二、实验器材与仪器
1、数字电路实验箱1台
2、示波器1台
3、万用表及工具
4、四2输入与非门74LS00 2片
三、实验内容
1、用示波器测试实验箱的10k固定脉冲的波形，测出其输出低电平为-2.04V，高电平为2.04V。

2、用示波器观察并记录实验箱的可调连续脉冲的波形，将电位器右旋到底，测出其频率
113.28khz
3、测与非门的逻辑功能：
输入端输出端
A B Y
0 0 3.2V
0 1 3.2V
1 0 3.2V
1 1 0.3V
4、图形法测试四2输入与非门74LS00的电压转移特性
5、测量TTL门电路的平均传输延迟时间
该实验用74LS00的3个与非门组成环形振荡器，测出自激振荡的周期T=4.85×10-8 s，则t pd=T/2N=T/6=8.1×10-9 s。

实验一实验常用电子仪器的使用引言：实验常用电子仪器的使用是电子实验中必不可少的一部分。

掌握电子仪器的正确使用方法，能够提高实验的准确性、效率和安全性。

本实验旨在通过学习并实践使用示波器、函数信号发生器、数字万用表和电源等常用电子仪器，培养学生的仪器操作能力和实验技能。

一、示波器示波器是一种用来观测波形和测量电压频率的仪器。

常见的示波器有模拟示波器和数字示波器两种。

示波器的使用步骤如下：1.打开示波器的电源并等待仪器稳定。

2.连接被测电路到示波器的输入端，并选择适当的探头。

3.调整示波器的触发模式、扫描速度和增益，以获得清晰的波形。

4.使用游标读取电压或时间的数值，并记录。

二、函数信号发生器函数信号发生器能产生不同频率和幅度的正弦、方波、三角波等信号。

函数信号发生器的使用步骤如下：1.打开函数信号发生器的电源并等待仪器稳定。

2.选择所需的信号类型和频率，并设置幅度。

3.将函数信号发生器的输出连接到被测电路或其他仪器。

4.验证所产生的信号是否符合预期，并记录实际数值。

三、数字万用表数字万用表能够测量电压、电流、电阻等电气量。

使用数字万用表的步骤如下：1.打开数字万用表的电源，并选择所需的测量范围。

2.连接被测电路到数字万用表的相应测量端口。

3.当进行电压和电流测量时，需要注意红表笔接在正电压或电流测量端，黑表笔接在负端。

4.读取测量数值，并记录实际数值。

四、电源电源是实验中提供所需电压和电流的设备。

使用电源的步骤如下：1.打开电源的电源开关。

2.调整电源的输出电压和电流到所需数值。

3.将电源的输出连接到被测电路或其他仪器。

4.验证所提供的电压和电流是否符合预期。

五、实验应用举例1.使用示波器测量一个电路中的信号波形，以了解电路的工作状态。

2.使用函数信号发生器产生一个特定频率和幅度的信号，用来测试被测电路的频率响应。

3.使用数字万用表测量一个电路中的电流，以确定电路的功耗。

4.使用电源提供所需的稳定电压和电流，以进行电子元器件的静态和动态特性测试。

实验一常用电子仪器的使用预习部分一、实验目的1. 学习电子电路实验中常用的电子仪器──示波器、函数信号发生器、直流稳压电源、交流毫伏表等的主要技术指标、性能及正确使用方法。

2. 初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。

它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

图 2-1-1 模拟电子电路中常用电子仪器布局图实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图2-1-1所示。

接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。

信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。

1. 示波器这里对YB4324 型双踪示波器的使用作说明如下：1) 寻找扫描光迹点在开机半分钟后，如仍找不到光点，可调节垂直（position↓↑）和水平（positiom← →）移位旋钮，将光点移至荧光屏的中心位置。

2) 为显示稳定的波形，需注意YB4324 示波器面板上的下列几个控制开关（或旋钮）的位置。

a、“扫描速率(sec/div)”开关──它的位置应根据被观察信号的周期来确定。

b、“触发源（trigger source）”选择开关（内、外）──CH1（CH2）：在双踪显示时，触发信号来自CH1（CH2）通道，在单踪显示时，触发信号来自被显示的通道；交替（ALT）：在双踪交替显示时，触发信号来自于两个Y通道，此方式用于同时观察两路不相关的信号；电源（line）：触发信号来自于市电；外接（ext）：用于外触发，外触发输入端口（ext input）。

耦合方式（coupling）用于外触发。

c、“扫描方式（sweep mode）”开关──置于“自动(auto)”位置观察频率高于50Hz的信号，当频率低于50Hz时选择“常态（norm）”。
