常用电子仪器仪表介绍

精心整理电气常用仪器仪表第一节电工仪表概述电工仪表是用于测量电压、电流、电能、电功率等电量和电阻、电感、电容等电路参数的仪表，在电气设备安全、经济、合理运行的监测与故障检修中起着十分重要的作用。

电工仪表的结构性能及使用方法会影响电工测量的精确度，电工必须能合理选用电工仪表，而且要了解常用电工仪表的基本工作原理及使用方法。

―、电工仪表的分类及符号常用电工仪表有：直读指示仪表，它把电量直接转换成指针偏转角，如指针式万用表；比较仪表，它与标准器比较，并读取二者比值，如直流电桥；它显示二个相关量的变化关系，如示波器；数字仪表，它把模拟量转换成数字量直接显示，如数字万用表。

常用电工仪表按其结构特点及工作原理分类：有磁电式、电磁式、电动式、感应式、整流式、静电式和数字式等。

为了表示常用电工仪表的技术性能，在电工仪表的表盘上有许多符号，如被测量单位的符号、工作原理符号、电流种类符号、准确度等级符号、工作位置符号和绝缘强度符号等。

以1T1-A型交流电流表为例，其表盘左下角符号：1为电流种类符号，~为交流；2是仪表工作原理符号，图示符号为电磁式；3为防外磁场等级符号，为皿级；4是绝缘强度等级符号，仪表绝缘可经受2KV1min耐压试验；5表示B组仪表；6为工作位置符号，丄表示盘面应位于垂直方向；7是仪表准确度等级1.5。

所以测量结果的精确度,不仅与仪表的准确度等级有关,而且与它的量程也有关。

因此，通常选择量程时应尽可能使读数占满刻度三分之二以上。

第二节万用表万用表是一种多功能、多量程的便携式电工仪表，一般的万用表可以测量直流电流、直流电压、交流电压和电阻等。

有些万用表还可测量电容、功率、晶体管共射极直流放大系数hFE等。

所以万用表是电工必备的仪表之一。

万用表可分为指针式万用表和数字式万用表。

一、指针式万用表的结构和工作原理1．指针式万用表的结构指针式万用表的型式很多,但基本结构是类似的。

指针式万用表的结构主要由表头、转换开关、测量线路、面板等组成。

实验⼀常⽤仪器的使⽤（⽰波器、万⽤表）实验⼀、常⽤电⼦仪器仪表使⽤模拟电⼦技术实验中，常⽤的电⼦仪器仪表主要有双踪⽰波器、低频信号发⽣器、低频交流毫伏表、直流稳压电源、万⽤表等。

这些仪器仪表的主要⽤途以及与实验电路的联系如图所⽰。

⼀、实验⽬的初步了解常⽤电⼦仪器的功能与使⽤⽅法；掌握⽤⽰波器获取稳定波形并测量有关参数的⽅法。

2、会⽤万⽤表测试晶体⼆极管、三极管；学习使⽤半导体特性图⽰仪测试晶体管的⽅法。

⼆、实验仪器双踪⽰波器： GOS620；函数信号发⽣器：SG1651；交流毫伏表： SG2172；直流稳压电源： SS1792C；数字万⽤表： MS8222D 半导体特性图⽰仪：XJ4810或XJ4820三、实验内容及步骤1、⽤交流毫伏表测量低频信号发⽣器输出的正弦信号电压：将低频信号发⽣器（或称信号源）的输出端接⾄交流毫伏表输⼊端（注意：两仪器必须“共地”）。

将信号源波形选择置“正弦”，频率调为“ 1kHz”，输出衰减先置于“0dB”，调节“输出幅度”旋钮，使LED数字表头指⽰值V S 为 11V 左右（峰—峰值）。

然后，将毫伏表量程由最⼤档位100V逐级切换为10V档，观察该表读数，使读数为4V。

依次按下信号源“输出衰减”⾄20dB、40dB、60dB,并相应调整毫伏表量程。

分别记录毫伏表读数，结果填⼊下表：2、⽤⽰波器观察波形将⽰波器“ Y1轴输⼊”端接信号源输出端（两仪器仍必须“共地”），参照附录I.2中有关GOS620双踪⽰波器观察波形的⽅法，调节“Y1灵敏度”，“X灵敏度”及“触发⽅式，触发电平”等旋钮，使荧光屏上得到⼀稳定的正弦波。

保＝ 4V，依次改变f S为：100Hz、1kHz、10kHz、100kHz，并适当持信号源VS调整X轴扫描速度，观察所测波形。

3、⽤⽰波器测量波形的周期和幅度将频率为 1kHz、幅度为3V左右的正弦信号送⼊⽰波器输⼊端。

将⽰波器扫描开关“T/cm”上的微调旋钮置“校准”位置，此时，“T/cm”的指⽰值即为屏幕上横向每格（1cm）代表的时间，再观察被测波形⼀个周期在屏幕⽔平轴上占据的格数，即可得信号周期T wT w ＝T/cm×格数调节⽰波器 Y通道的灵敏度开关“V/cm”，使屏幕上的波形⾼度适中，此时，“V/cm”的指⽰值即为屏幕上纵向每格代表的电压值，再观察波形的⾼度（峰—峰）在屏幕纵轴上占据的格数，即可得信号幅度V （峰—峰）：V （峰—峰）＝V/cm×格数注意：被测信号若经⽰波器 10:1探头输⼊，测得的电压值再乘10，才是实际值。

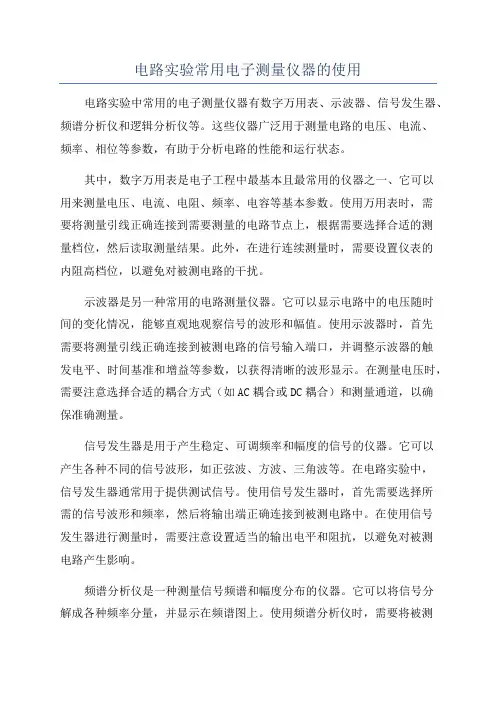

电路实验常用电子测量仪器的使用电路实验中常用的电子测量仪器有数字万用表、示波器、信号发生器、频谱分析仪和逻辑分析仪等。

这些仪器广泛用于测量电路的电压、电流、频率、相位等参数，有助于分析电路的性能和运行状态。

其中，数字万用表是电子工程中最基本且最常用的仪器之一、它可以用来测量电压、电流、电阻、频率、电容等基本参数。

使用万用表时，需要将测量引线正确连接到需要测量的电路节点上，根据需要选择合适的测量档位，然后读取测量结果。

此外，在进行连续测量时，需要设置仪表的内阻高档位，以避免对被测电路的干扰。

示波器是另一种常用的电路测量仪器。

它可以显示电路中的电压随时间的变化情况，能够直观地观察信号的波形和幅值。

使用示波器时，首先需要将测量引线正确连接到被测电路的信号输入端口，并调整示波器的触发电平、时间基准和增益等参数，以获得清晰的波形显示。

在测量电压时，需要注意选择合适的耦合方式（如AC耦合或DC耦合）和测量通道，以确保准确测量。

信号发生器是用于产生稳定、可调频率和幅度的信号的仪器。

它可以产生各种不同的信号波形，如正弦波、方波、三角波等。

在电路实验中，信号发生器通常用于提供测试信号。

使用信号发生器时，首先需要选择所需的信号波形和频率，然后将输出端正确连接到被测电路中。

在使用信号发生器进行测量时，需要注意设置适当的输出电平和阻抗，以避免对被测电路产生影响。

频谱分析仪是一种测量信号频谱和幅度分布的仪器。

它可以将信号分解成各种频率分量，并显示在频谱图上。

使用频谱分析仪时，需要将被测信号输入频谱分析仪的输入端口，并选择适当的频率范围和分辨率。

在测试之前，可能需要进行校准和调整。

逻辑分析仪是一种用于分析逻辑信号的仪器。

它可以捕获和显示多个数字信号的状态和时序关系。

使用逻辑分析仪时，需要将待测数字信号连接到逻辑分析仪的输入端口，并设置适当的采样速率和触发条件。

通过逻辑分析仪可以观察到数字信号的状态转换、时序关系和数据波形，对于分析和调试数字电路非常有帮助。

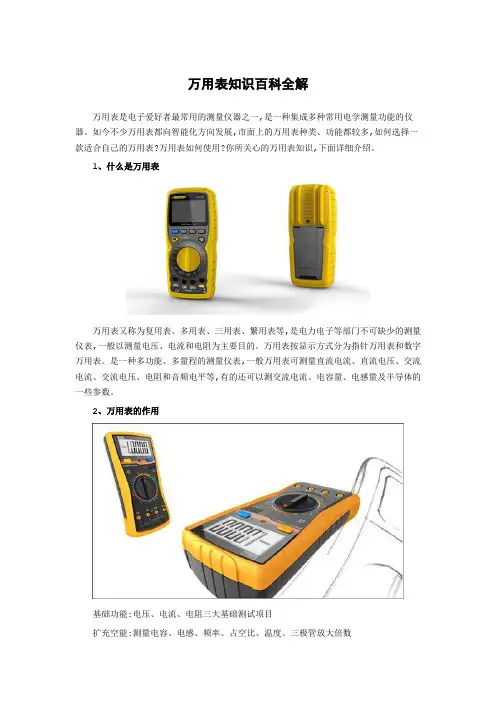

万用表知识百科全解万用表是电子爱好者最常用的测量仪器之一,是一种集成多种常用电学测量功能的仪器。

如今不少万用表都向智能化方向发展,市面上的万用表种类、功能都较多,如何选择一款适合自己的万用表?万用表如何使用?你所关心的万用表知识,下面详细介绍。

1、什么是万用表万用表又称为复用表、多用表、三用表、繁用表等,是电力电子等部门不可缺少的测量仪表,一般以测量电压、电流和电阻为主要目的。

万用表按显示方式分为指针万用表和数字万用表。

是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数。

2、万用表的作用基础功能:电压、电流、电阻三大基础测试项目扩充空能:测量电容、电感、频率、占空比、温度、三极管放大倍数3、万用表的分类与原理万用表的分类常见的万用表有指针式万用表和数字式万用表。

指针式多用表是一表头为核心部件的多功能测量仪表,测量值由表头指针指示读取。

数字式万用表的测量值由液晶显示屏直接以数字的形式显示,读取方便,有些还带有语音提示功能。

万用表是公用一个表头,集电压表、电流表和欧姆表于一体的仪表。

万用表原理万用表的基本原理是利用一只灵敏的磁电式直流电流表(微安表)做表头。

当微小电流通过表头,就会有电流指示。

但表头不能通过大电流,所以,必须在表头上并联与串联一些电阻进行分流或降压,从而测出电路中的电流、电压和电阻。

4、万用表选购技巧1.万用表的显示位数和精度显示位数和精度是万用表最基本也最重要的指标。

一般来讲万用表显示位数越高精度也越高,反之相反。

2.万用表的测量方法和交流频响万用表的测量方法主要对交流信号测量而言,伴随交流信号频率的改变,出现各种频率响应,影响万用表的测量。

万用表对交流信号的测量,一般有二种方法:平均值和真有效值测量。

3.功能和测量范围不同的万用表,其生产厂家将会设计不同的功能测量范围。

普通的万用表都能测试交直流电压、电流、电阻、通断等,但是有的万用表为了降低成本不设置电流功能。

实验一常用电子仪器的使用一、实验目的1．对本实验室的示波器、稳压电源、函数信号发生器、交流毫伏表、万用表等仪器的使用方法有基本了解，为今后的实验打下基础。

2．学会对有源单口网络等效内阻的测量。

3．利用示波器观察信号波形，测量振幅和周期(频率)。

二、常用电子仪器的介绍1．直流稳压电源（DC REGULATED POWER SUPPLY）本实验室采用DF1733和DF1731SB2A两种稳压电源。

DF1733是采用三只电源变压器，三路完全独立输出的三路直流稳压电源，三路完全相同，其中一路的原理如图1－1所示。

图1－1 DF1733其中一路稳压原理框图由图1－1可见，直流稳压电源由整流滤波电路、辅助电源基准电压、电压(电流)采样电路、比较放大器、调整电路和保护电路组成。

输入220V的交流电压经过降压变压器分别供给主回路整流器和辅助电源整流器。

主回路变压器的付边有二组抽头，使输出直流电压为0~15V和15~30V两档。

主回路整流滤波电路是由四只二极管构成桥式整流电路，每只二极管的最大电流为3A 和一只大电容(2200μF)组成。

辅助电源产生三组电压，一组电压为(+12V)供比较放大器和集成电路的直流电源用。

另两组电压经过温度补偿的基准稳压二极管稳压后，分别提供电压比较放大器的基准电压和过载放大器的基准电压。

电压采样电路将输出电压采样送到电压比较放大器的反相端，基准电压送到电压比较放大器的同相端，经过电压比较放大器(实际上为差动放大器)，比较放大去控制调整电路，使输出电压为0~15V和15~30V。

电流采样过载放大器的原理与电压比较放大器相似，区别只在于一旦发生过载，使调整管截止(约为1.5A)，输出电流大小变小，保护稳压电源不至因电流过大而烧毁。

这时面板上的发光二极管导通并发光。

调整电路由大功率晶体管和中功率推动管组成。

主要技术参数：输入电压：220V±10%额定输出电压：DC0~15V，15~30V二档连续可调额定输出电流：0~1A电源电压调整率：≤0.1%负载调整率：≤0.5%纹波电压：≤1mV(rms)电表精度：≤±3%保护方式：过载或短路，自动保护使用方法：DF1733稳压电源使用方法比较简单，先选择好输出电压的范围为0~15V或15~30V，然后开机，调节电压旋钮至需要的值(当需要精度较高时可用数字万用表作监视)。

常用的电工仪表介绍电工仪表按测量对象不同，分为电流表、电压表、功率表、电能表、绝缘电阻表等；按仪表工作原理的不同分为磁电系、电磁系、电动系、感应系等。

电工仪表常见的表面标记符号如下表所示。

▲电工仪表常见的表面标记符号1、电流表电流表是根据通电导体在磁场中受磁场力的作用而制成的。

电流表是指用来测量交、直流电路中电流的仪表。

在电路图中，电流表的符号为“圈”。

电流值以“安”或“A”为标准单位。

交流电流表主要采用电磁系电表、电动系电表和整流式电表的测量机构。

一般可直接测量微安或毫安数量级的电流，为测更大的电流，电流表应有并联电阻器（又称分流器），主要采用磁电系电表的测量机构。

电流表的外形如下图所示。

▲电流表的外形*注意：1）测量电流时，接线正确，电流表应与被测电路串联。

测量直流电流时，必须注意仪表的极性，应使仪表的极性与被测量的极性一致。

直流电流表和交流电流表区别很大，不能交换测量。

2）测量交流高电压或交流大电流时，必须采用电压互感器和电流互感器。

电压表和电流表的量程应与互感器二次的额定值相符。

一般电压为100V，电流为5A。

3）当电路中的被测量超过仪表的量程时，可采用外附分流器或分压器，要注意其准确度等级应与仪表的准确度等级相符。

2、电压表电压表是测量电压的一种仪器，是用于测量直流电压、交流电压的机械式指示电表，分为直流电压表和交流电压表。

直流电压表主要采用磁电系电表和静电系电表的测量机构。

磁电系电压表由小量程的磁电系电流表与串联电阻器组成，最低量程为十几毫伏。

为了扩大直流电压表量程，可以增大分压器的电阻值。

交流电压表主要采用整流式电表、电磁系电表、电动系电表和静电系电表的测量机构。

大部分电压表都是用小量程电流表与分压器串联而成，也可用几个电阻组成的分压器与测量机构串联而形成多量程电压表。

电压表的外形如下图所示。

▲电压表的外形3、功率表和电能表功率表是测量电功率的仪器。

电功率包括有功功率、无功功率和视在功率。

一、数字万用表用数字显示测量电参量数值的万用表叫数字万用表，它的测量原理与指针式万用表完全不同，从而结构和使用方法也不一样。

UT-39A数字万用表是一种性能稳定、用电池驱动的高可靠性数字万用表。

它具有很高灵敏度和准确度，采用26mm字高的LCD显示器，显示清晰直观，性能稳定，过载能力强，便于携带的特点。

1. 性能指标①显示方式：液晶显示②最大显示：1999（3 1/2）位自动极性显示③电源：一只9V电池（NEDA1604/6F22或同等型号）④过量程显示：最高位显“1”（2）技术指标2. 使用方法（1）直流电压测量①将黑表笔插入“COM”插孔，红表笔插入“V/Ω/Hz”插孔。

②将量程开关转至相应的DCA量程上，然后将测试表笔跨接在被测电路上，红表笔所接的该点电压与极性显示在屏幕上。

注意：①如果事先对被测电压范围没有概念，应将量程开关转到最高的档位，然后根据显示值转至相应档位上；如屏幕显示“1”，表明已超出量程范围，须将量程开关转至相应档位上。

②输入电压切勿超过1000V，如超过，则有损坏仪表电路的危险。

③当测量高电压电路时，千万注意避免触及高压电路。

（2）交流电压测量①将黑表笔插入“COM”插孔，红表笔插入“V/Ω/Hz”插孔。

②将量程开关转至相应的ACV量程上，然后将测试表笔跨接在被测电路上。

注意：①如果事先对被测电压范围没有概念，应将量程开关转到最高的档位，然后根据显示值转至相应档位上；如屏幕显示“1”，表明已超出量程范围，须将量程开关转至相应档位上。

②测试前各量程存在一些残留数字，但不影响测量准确度。

③输入电压切勿超过700Vrms，如超过，则有损坏仪表电路的危险。

④当测量高电压电路时，千万注意避免触及高压电路。

（3）直流电流测量①将黑表笔插入“COM”插孔，红表笔插入“mA”插孔中（最大为200 mA），或红表笔插入“20A”插孔中（最大为20A）。

②将量程开关转至相应的DCA量程上，然后将仪表串入被测电路中，被测电流值及红表笔点的电流极性将同时显示在屏幕上。

第3章常用电工测量仪表概述电工仪表分为电工测量指示仪表和较量仪表两大类。

在电工测量过程中，不需要度量器直接参与工作，而能够随时指示出被测量的数值的仪表称为指示仪表，又称为直读仪表。

如电压表、电流表、矩形表、电能（度）表、万用表、兆欧表等都是指示仪表。

若在电工测量过程中，需要度量器直接参与工作才能确定被测量数值的仪表称为较量仪表，如电桥、电位差计等。

除了这两大类之外，电工仪表还包括数字仪表、记录式仪表、机械示波器等。

不过，机械示波器和记录式仪表的原理和一般电工测量指示仪表相似，只是读数方法不同或附加有记录部分，所以可以看成是电工测量指示仪表的特殊形式。

至于扩大量程装置，如分流器、互感器也可以看成是仪表的附件不单独列成一类。

由于电工指示仪表的种类繁多，按照不同的功能又可分为各种类型的电工指示仪表，常用的分类方法有如下几种。

3.1.电工测量仪表的分类3.1.1按仪表测量机构的结构和工作原理分类按仪表测量机构的结构和工作原理可分为磁电系、电磁系、电动系、感应系、静电系和整流系等。

常用电工测量指示仪表的结构形式以及工作原理如表3—1所示。

按使用方式可分为安装式和可携带式等。

3.1.3按仪表的测量对象分类按仪表的测量对象可分为电流表、电压表、功率表、相位表、电度表、欧姆表、兆欧表、万用电表等。

3.1.4按仪表所测的电种类分类按仪表所测的电种类可分为直流、交流、交直流两用仪表。

3.1.5按仪表的使用条件分类按仪表的使用条件可分为1A 、1A 、B 、1B 、C 五组，各组的工作条件和最恶劣。

3.1.6按仪表外壳的防护性能按仪表外壳的防护性能可分普通式、防尘式、气密式、防溅式、防水式、水密式和隔爆式等。

3.1.7按仪表防御外界磁场或电场的性能分类按仪表防御外界磁场或电场的性能可分为I 、Ⅱ、Ⅲ、Ⅳ四个等级。

各级仪表在外磁场或外电场的影响下，允许其指示值改变量如表3—3所示。

按仪表准确等级可分为七级。

仪表的准确度反映仪表的基本误差范围。

电子行业电工电子仪器仪表简介概述在电子行业中，电工电子仪器仪表是不可或缺的设备。

它们广泛应用于电子设备的生产、维修、检测和调试等工作中。

本文将介绍电工电子仪器仪表在电子行业中的重要性、常见的类型以及其主要应用领域。

重要性电工电子仪器仪表在电子行业中具有重要的作用。

首先，它们可以用于生产线上的测试和检验，确保电子产品的质量符合标准。

其次，在电子设备的维修和维护过程中，电工电子仪器仪表可以帮助技术人员快速定位和解决问题，提高工作效率。

此外，电工电子仪器仪表还被广泛应用于电子产品的研发和调试过程中，帮助工程师进行性能测试和校准。

类型高频信号发生器高频信号发生器是一种用于产生高频信号的仪器。

它通常用于无线通信、雷达、电视和无线电等领域的研发和测试。

高频信号发生器不仅可以产生不同频率和幅度的信号，还可以调整输出信号的波形形状和调制方式。

示波器示波器是一种用于显示电压随时间变化的仪器。

它可以帮助工程师观测和分析各种电信号的波形特征和频率。

示波器在电子设备的调试和故障排除过程中起到关键的作用，可以准确地显示信号的幅度、频率、相位等参数。

万用表万用表是一种多功能的测量仪器，能够测量电压、电流、电阻和频率等参数。

它广泛应用于电子设备的维修、调试和检测中，可以帮助技术人员对电路进行精确的测量和分析。

电源供应器电源供应器是一种用于提供稳定电压和电流输出的设备。

它通常用于为电子设备提供所需的电源，可以调节输出电压和电流，以满足不同设备的需求。

电源供应器在电子产品的生产和维修中扮演着重要角色。

应用领域电工电子仪器仪表在电子行业中有着广泛的应用领域。

以下是其中几个常见的应用领域：1.通信行业：在通信设备的开发和测试过程中，高频信号发生器和示波器等仪器通常被用于信号生成、信号分析和性能测试。

2.消费电子行业：在手机、电脑和平板电脑等消费电子设备的生产线上，万用表被广泛用于产品的组装、测试和质量控制。

3.工业自动化：在工业自动化控制系统中，电工电子仪器仪表常被用于电路调试、故障定位和信号检测等工作。
