实验1指导书常用仪器仪表的使用预习内容阅读《电工电子实验教程》第2章中数字万用表、直流稳压电源、函数信号发生器和数字存储示波器的使用介绍，了解各仪器面板旋钮和开关的作用，预习本实验的内容，手写预习报告。
一、试验目的掌握数字万用表、直流稳压电源、双踪示波器、函数信号发生器的使用方法。
二、实验设备数字万用表、直流稳压电源、双踪示波器、函数信号发生器。
三、实验内容1．数字万用表和稳压电源的使用1）测量电阻把万用表拨到电阻测量位置并按表1-1的要求设定万用表的档位。
测试1KΩ、10KΩ和100KΩ电阻的阻值。
把测量数据填入表1-1并计算出测量误差。
表1-1把万用表拨到直流电压测量位置并按表1-2的要求设定万用表的档位。
接通直流稳压电源并按表1-2的要求调节输出电压，然后接入万用表（极性不能接反，否则显示“－”；档位不能放错，否则显示“1”），测量输出电压，填入表1-2并计算出测量误差。
表1-22．示波器的使用（1）示波器初始设置按下示波器电源开关。
如示波器界面文字不是中文，按UTILITY（功能）键，在显示菜单中调整Language项为中文（简）。
将示波器CH1通道的探头上的衰减开关拨到×1位置。
将CH1通道探头连接到示波器右下角的校准信号（～5V@1kHz）端子.按AUTOSET（自动设置）键，观测波形并记录信号参数，填入表1-3。
（2）体会垂直控制部分的作用按CH1 MENU（CH1菜单）键，在显示菜单中，分别设定耦合方式、带宽限制、垂直灵敏度调节、探头衰减和反相等选项，观察波形及界面变化，测试并填写表1-4。
注意：计算电平值时必须计入探头的衰减量；如波形不稳定，调节触发部分的LEVEL（电平）旋钮（下同）。
表1-4调节垂直POSITION（垂直位置）旋钮和VOLTS/DIV（伏/格）旋钮，观察波形及界面变化。
按MA TH MENU（数学计算菜单）键，选择运算类型，观察波形变化。
注意：再按一次MA TH MENU键可关闭数学计算功能。
万用表的使用与维护教案万用表是一种重要的电子测试仪器，广泛用于电气、电子等领域的测试和测量。
在使用万用表时，需要注意一些安全事项和正确的操作方法，以确保测试结果的准确性和设备的长期可靠性。
一、使用万用表的注意事项1.安全操作：在使用万用表进行电路测试之前，首先应该检查设备是否损坏或有其他安全问题。
在使用时，必须注意防止触电或短路等安全事故的发生，尤其是在测试高电压电路时，更需要加倍小心。
2.正确选择档位：在测试之前，必须正确选择测试范围和档位，以避免过度或不足。
如果不确定测试电压或电流的大小，应该从最高档位开始逐步减小范围，直到找到合适的范围。
3.正确连接测试线：连接测试线时，应该将红线插入正极插孔，黑线插入负极插孔，以确保正确地测量电压和电流。
另外，接触部位应该保持清洁和干燥，以避免产生误差。
4.正确操作：在测试电路时，应该按照正确的顺序操作，如先测量电阻值再测量电流或电压值。
在操作过程中，应该避免将万用表摔落或受到其他损坏。
5.正确存放：在使用万用表之后，应该将测试线缠绕好，并将万用表存放在干燥、通风的地方，避免受潮和受热。
如果长期不使用，应该将电池取出以避免漏电。
二、万用表的维护1.清洁维护：定期清洁万用表的测试线、接口和显示屏等部件，避免灰尘、污渍等影响测试的准确性。
另外，应该避免将测试线弯曲过度，以避免损坏。
2.电池更换：当万用表的电池电量不足时，应该及时更换，以保证测试的准确性。
在更换电池时，应该按照正确的方式操作，避免电池接触不良或漏电。
3.保养维修：当万用表出现损坏或故障时，应该及时送修或更换。
在使用和保养万用表时，需要按照说明书的规定和操作要求进行，以确保设备的正常运行和长期可靠教案标题：万用表的使用与维护一、教学目标：1. 了解万用表的基本原理和结构；2. 掌握万用表的使用方法；3. 能够准确测量电压、电流、电阻等基本电学参数；4. 能够正确使用和维护万用表。
二、教学内容：1. 万用表的基本原理和结构；2. 万用表的使用方法；3. 电压、电流、电阻的测量；4. 万用表的使用注意事项；5. 万用表的维护方法。
常用仪器设备的使用维修及保养
一、上水流量计
上水流量计是从水池或水泵井里抽出的水流，用以测量水流量的仪器。
它采用了一定的放大系统，可以把水流量以特定单位测量出来。
使用：
1、首先，将上水流量计安装在水塔或水泵井的出水口中，并确保其
安装牢固。
2、然后，将上水流量计的接口连接到现有的水源中，调整流量计的
调节阀，以达到最佳的检测效果。
3、最后，在控制室中，设置相应的仪表，以检测上水流量计实时读数，并进行数据传输处理。
维护：
1、定期检查上水流量计上的表面，打磨处理，去除污垢与氧化物，
保持水表畅通。
2、保持水流量计的活动部件的潮湿，以减少水腐蚀对仪表的影响。
3、定期检查水流量计的密封圈是否完好，如有损坏及时修复。
4、每三个月应清洗一次水流量计的内部组件，保持水流量计的操作
性能。
5、定期将水流量计拆解检查，以检查其内部是否有泄漏或损坏的情况，及时维修处理。
二、变频器
变频器是一种用于控制一些机械设备的电子设备，可以改变机械设备的工作频率，从而改变机械设备的转速。
它是通过内部微电子控制来改变电机的频率，实现机械设备的自动控制。
使用：
1、首先，将变频器接通电源。
仪器设备维护培训教案一、培训目的仪器设备维护是保障实验室正常运行的重要环节，本培训旨在提高实验室人员对仪器设备维护的理解和操作能力，确保仪器设备的稳定性和可靠性，减少故障发生频率。
二、培训内容1.仪器设备基本知识1.仪器设备种类及功能介绍2.仪器设备操作流程和注意事项3.仪器设备常见故障及处理方法2.仪器设备日常维护1.仪器设备日常清洁2.仪器设备存储环境要求3.仪器设备定期检查和保养3.仪器设备故障排除1.了解常见仪器故障表现2.排除仪器设备故障的基本步骤3.故障诊断和维修技巧三、培训方法1.理论讲解：通过讲解仪器设备基本知识和日常维护要点，提高学员对仪器设备维护的理解。
2.案例分析：通过分析仪器设备日常维护和故障排除的真实案例，让学员掌握实际操作技巧。
3.模拟实验：利用模拟器和实验箱等设备进行模拟实验，让学员亲自操作，加深理论实践结合的理解。
四、培训计划（注：以下仅为示例，实际培训时间和安排可以根据实际情况进行调整）时间：2天第一天•上午:–概述仪器设备维护的重要性和培训内容–讲解仪器设备基本知识–案例分析：仪器设备日常维护要点•下午:–案例分析：仪器设备故障排除步骤–模拟实验：维护仪器设备的正确清洁方法及注意事项第二天•上午:–案例分析：仪器设备定期检查和保养–模拟实验：排除常见仪器设备故障•下午:–模拟实验：维护仪器设备存储环境–总结和小结五、培训评估为了评估培训的效果，将进行以下评估方式： - 检查学员的学习笔记和答疑情况 - 完成培训后的问卷调查，了解学员对培训的满意度和学习效果 - 考核测试，包括理论知识和操作技巧的考核六、培训资料及工具1.PowerPoint演示文稿：用于理论讲解和案例分析2.实验器材和模拟设备：用于模拟实验和操作演示3.印刷教材和学习手册：用于学员参考和作业练习七、培训师资培训师资应具备以下条件： - 熟悉仪器设备种类和功能 - 熟悉仪器设备的维护和维修技巧 - 具备培训教案和课件编制能力 - 具备良好的沟通和表达能力八、培训效果评估及改进根据培训评估结果，对培训效果进行评估和改进，不断提升培训质量和满意度。

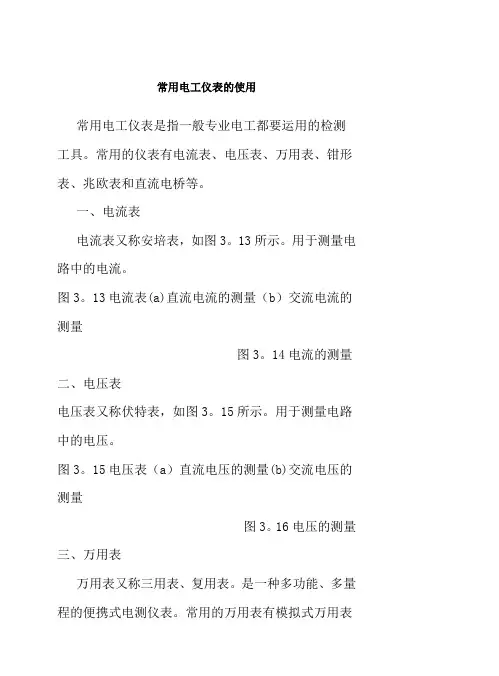

常用电工仪表的使用常用电工仪表是指一般专业电工都要运用的检测工具。
常用的仪表有电流表、电压表、万用表、钳形表、兆欧表和直流电桥等。
一、电流表电流表又称安培表，如图3。
13所示。
用于测量电路中的电流。
图3。
13电流表(a)直流电流的测量（b）交流电流的测量图3。
14电流的测量二、电压表电压表又称伏特表，如图3。
15所示。
用于测量电路中的电压。
图3。
15电压表（a）直流电压的测量(b)交流电压的测量图3。
16电压的测量三、万用表万用表又称三用表、复用表。
是一种多功能、多量程的便携式电测仪表。
常用的万用表有模拟式万用表和数字万用表。
万用表一般都能测直流电流、直流电压、电阻、交流电压等电量。
有的万用表还能测交流电流、电容、电感及晶体三极管的共发射极直流放大系数等。
（一）模拟式万用表模拟式万用表主要由表头、测量线路、转换开关三部分组成。
表头用于指示被测量的数值，测量线路用于将各种被测量转换到适合表头测量的直流微小电流，转换开关实现对不同测量线路的选择，以适用各种测量要求。
模拟式万用表的刻度盘、转换开关、调零旋钮、接线柱(或表笔插孔)通常集中安装在面板上，外形做成便携式或袖珍式，使用起来十分方便。
MF30型万用表的外形结构如图3。
17所示。
图3。
17MF3O型万用表1、使用前的检查与调整（1）在使用万用表进行测量前，应进行下列检查，调整：外观应完好无被损，当轻轻摇晃时，指针应摆动自如。
旋动转换开关，应切换灵活无卡阻，挡位应准确。
水平放置万用表，转动表盘指针下面的机械调零螺丝，使指针对准标度尺左边的O位线。
（2）测量电阻前应进行电调零(每换挡一次，都应重新进行电调零)。
即：将转换开关置于欧姆挡的适当位置，两支表笔短接，旋动欧姆调零旋钮，使指针对准欧姆标度尺右边的O位线。
如指针始终不能指向O 位线，则应更换电池。
（3）检查表笔插接是否正确。
黑表笔应接”一”极或”*“插孔，红表笔应接”+”。
（4）检查测量机构是否有效，即应用欧姆挡，短时碰触两表笔，指针应偏转灵敏。

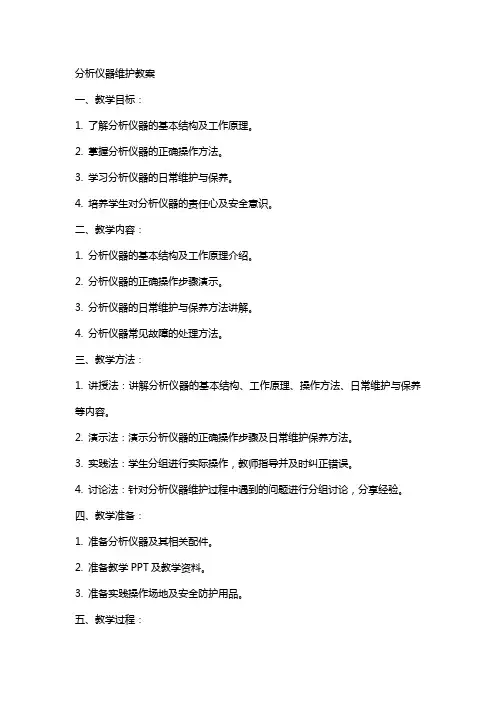

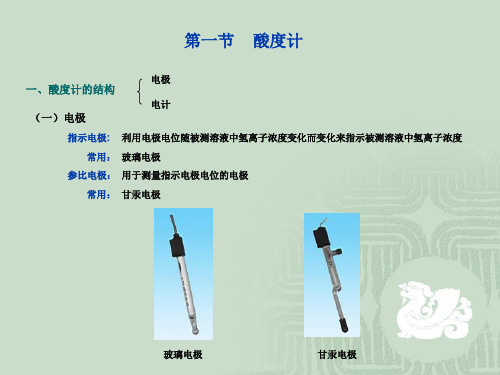

分析仪器维护教案一、教学目标：1. 了解分析仪器的基本结构及工作原理。
2. 掌握分析仪器的正确操作方法。
3. 学习分析仪器的日常维护与保养。
4. 培养学生对分析仪器的责任心及安全意识。
二、教学内容：1. 分析仪器的基本结构及工作原理介绍。
2. 分析仪器的正确操作步骤演示。
3. 分析仪器的日常维护与保养方法讲解。
4. 分析仪器常见故障的处理方法。
三、教学方法：1. 讲授法：讲解分析仪器的基本结构、工作原理、操作方法、日常维护与保养等内容。
2. 演示法：演示分析仪器的正确操作步骤及日常维护保养方法。
3. 实践法：学生分组进行实际操作，教师指导并及时纠正错误。
4. 讨论法：针对分析仪器维护过程中遇到的问题进行分组讨论，分享经验。
四、教学准备：1. 准备分析仪器及其相关配件。
2. 准备教学PPT及教学资料。
3. 准备实践操作场地及安全防护用品。
五、教学过程：1. 导入：介绍分析仪器在实验室的重要性，引发学生对分析仪器维护的兴趣。
2. 新课：讲解分析仪器的基本结构、工作原理、操作方法、日常维护与保养等内容。
3. 演示：演示分析仪器的正确操作步骤及日常维护保养方法。
4. 实践：学生分组进行实际操作，教师指导并及时纠正错误。
5. 总结：强调分析仪器的正确操作及日常维护保养的重要性，提醒学生注意安全。
6. 作业：布置有关分析仪器维护的课后练习，巩固所学知识。
教学评价：1. 课后收集学生作业，检查学生对分析仪器维护知识的掌握程度。
2. 在实践操作环节，观察学生操作是否规范，评价学生的实际操作能力。
3. 课堂问答，了解学生对分析仪器维护的理解和掌握情况。
六、教学目标：1. 深入学习分析仪器的安全操作规范。
2. 理解分析仪器在不同实验环境下的维护要点。
3. 掌握紧急情况下的分析仪器应急处理方法。
4. 培养学生的团队协作能力和问题解决能力。
七、教学内容：1. 分析仪器的安全操作规范详细介绍。
2. 分析仪器在不同实验环境（如温度、湿度、灰尘等）下的维护策略。
实训1 常用电工仪器仪表的使用一、实训目的1．了解常用仪表表盘上主要标注的意义。
2．掌握常用仪器设备的使用方法。
二、原理说明实训中常用的电工仪器仪表的工作原理分别如下：1. 万用表万用表具有带标尺的刻度盘、转换开关、零欧姆调节旋钮和供测量接线的插孔。
万用表应水平放置，测量前首先检查表头指针是否在零点，若不在零点，则可调节表头下方的机械调零旋钮使指针置于零位。
1）直流电压的测量将万用表转换开关拨至直流电压挡，估计被测电压的大小，选择适当的量程，两表笔应跨接在被测电压的两端。
红色表笔插“+”孔，接至被测电压的正极；黑色表笔插“-”孔，接至被测电压的负极。
当指针反向偏转时，将两表笔交换后接至电路，再读取读数。
被测电压的正负由电压的参考极性和实际极性是否一致来决定。
2）交流电压的测量将万用表转换开关拨至交流电压挡，把两表笔跨接在被测电压的两端（不必区分正负端），交流电压挡的标尺刻度为正弦交流电压的有效值。
3）直流电阻的测量将万用表转换开关拨至电阻挡，估计被测电阻的大小，选择电阻挡的量程，被测电阻的值应尽量接近这一挡的中心电阻值，这样才能提高测量电阻的准确性。
2. 双路直流稳压电源直流稳压电源是输出可调稳定直流电压的电源设备。
它一般可以输出稳定的直流电压0~30 V，输出最大电流3 A。
使用时先插上仪器的电源插头，输入220 V的交流电压，再打开面板上的电源开关，指示灯即亮。
3. 低频信号发生器信号发生器是产生适合一定技术要求的电信号的电子仪器，工作频率在低频范围内的称为低频信号发生器。
在电路实验中，常用的正弦波低频信号发生器型号众多, 我们以功能较全的XD7型为例来说明低频信号发生器的一般使用方法。
XD7型低频信号发生器的使用方法如下：（1）仪器通电前，先将输出调节旋钮逆时针方向旋到最小位置，检查电源电压是否与仪器所需电源电压相符，然后接通电源开关，电源指示灯亮。
（2）频率调节：根据所需频率，先选择频段，再调节“频率调节”旋钮，使指针指在所需频率位置即可。
