实验1指导书 常用仪器仪表的使用(电工)

实验1指导书常用仪器仪表的使用预习内容阅读《电工电子实验教程》第2章中数字万用表、直流稳压电源、函数信号发生器和数字存储示波器的使用介绍，了解各仪器面板旋钮和开关的作用，预习本实验的内容，手写预习报告。

一、试验目的掌握数字万用表、直流稳压电源、双踪示波器、函数信号发生器的使用方法。

二、实验设备数字万用表、直流稳压电源、双踪示波器、函数信号发生器。

三、实验内容1．数字万用表和稳压电源的使用1）测量电阻把万用表拨到电阻测量位置并按表1-1的要求设定万用表的档位。

测试1KΩ、10KΩ和100KΩ电阻的阻值。

把测量数据填入表1-1并计算出测量误差。

表1-1把万用表拨到直流电压测量位置并按表1-2的要求设定万用表的档位。

接通直流稳压电源并按表1-2的要求调节输出电压，然后接入万用表（极性不能接反，否则显示“－”；档位不能放错，否则显示“1”），测量输出电压，填入表1-2并计算出测量误差。

表1-22．示波器的使用（1）示波器初始设置按下示波器电源开关。

如示波器界面文字不是中文，按UTILITY（功能）键，在显示菜单中调整Language项为中文（简）。

将示波器CH1通道的探头上的衰减开关拨到×1位置。

将CH1通道探头连接到示波器右下角的校准信号（～5V@1kHz）端子.按AUTOSET（自动设置）键，观测波形并记录信号参数，填入表1-3。

（2）体会垂直控制部分的作用按CH1 MENU（CH1菜单）键，在显示菜单中，分别设定耦合方式、带宽限制、垂直灵敏度调节、探头衰减和反相等选项，观察波形及界面变化，测试并填写表1-4。

注意：计算电平值时必须计入探头的衰减量；如波形不稳定，调节触发部分的LEVEL（电平）旋钮（下同）。

表1-4调节垂直POSITION（垂直位置）旋钮和VOLTS/DIV（伏/格）旋钮，观察波形及界面变化。

按MA TH MENU（数学计算菜单）键，选择运算类型，观察波形变化。

注意：再按一次MA TH MENU键可关闭数学计算功能。

常用电工仪表的使用实验报告一、实验目的本实验旨在使学生掌握常用电工仪表的使用方法和技巧，了解电流、电压、电阻等基本概念，提高学生的实践能力和操作技术。

二、实验器材1.万用表2.示波器3.电流表4.电压表5.电阻箱三、实验步骤1.使用万用表测量直流电压和直流电流：（1）将万用表旋转到直流伏特档或直流安培档；（2）将红色测试笔连接到被测点的正极，黑色测试笔连接到被测点的负极；（3）读取显示屏上的数值。

2.使用示波器观察交流信号：（1）将示波器接通电源并打开开关；（2）将探头连接到被测点；（3）调整示波器参数，如时间基准、扫描方式等；（4）观察显示屏上的波形。

3.使用电流表测量电路中的电流：（1）将红色测试笔连接到被测点的正极，黑色测试笔连接到被测点的负极；（2）读取显示屏上的数值。

4.使用电压表测量电路中的电压：（1）将红色测试笔连接到被测点的正极，黑色测试笔连接到被测点的负极；（2）读取显示屏上的数值。

5.使用电阻箱测量电路中的电阻：（1）将电阻箱旋转到所需阻值位置；（2）将红色测试笔连接到电阻箱上的一个端口，黑色测试笔连接到另一个端口；（3）读取显示屏上的数值。

四、实验注意事项1.在使用仪器前，应先了解其基本参数和使用方法。

2.在进行测量时，应注意接线正确、插头牢固、测试笔与被测点接触良好。

3.在进行高压或大电流实验时，应穿戴绝缘手套和鞋子，并保持身体干燥。

4.在进行示波器实验时，应注意调整参数使波形清晰稳定，并避免观察过长时间引起眼疲劳。

五、实验结果通过本次实验，我们成功掌握了常用电工仪表的使用方法和技巧，并了解了电流、电压、电阻等基本概念。

同时，我们也提高了自己的实践能力和操作技术，为今后的实验和工作打下了坚实的基础。

六、实验结论本实验通过对常用电工仪表的使用方法和技巧进行掌握，使我们能够更加熟练地操作这些仪器，并且了解到电流、电压、电阻等基本概念。

同时，我们也发现，在进行电工实验时应该注意安全，避免发生意外事故。

常用电工仪器仪表使用方法常用电工仪器仪表使用方法1. 万用表（Multimeter）1.1 介绍万用表是电工常用的测试仪器，可用于测量电流、电压和电阻。

它通常具有直流电（DC）和交流电（AC）测量功能，并且可以选择不同的量程以提供更高的精度。

1.2 使用方法1. 打开万用表，并确认电源已接通。

2. 确定要测量的物体的电压范围或电流范围，并将量程选择旋钮调整到适当的位置。

3. 使用测试笔将红色电缆连接到正极，黑色电缆连接到负极。

4. 将红色测试笔与待测物体的正极连接，并将黑色测试笔与负极连接。

5. 在液晶屏上观察读数，并记录测量结果。

6. 测量完毕后，关闭万用表，并将测试笔从待测物体上取下。

2. 环境检测仪（Environment Meter）2.1 介绍环境检测仪广泛应用于电气设备的安装和维护过程中，用于测量温度、湿度、气压和风速等环境参数，以确保电气设备的正常运行环境。

2.2 使用方法1. 打开环境检测仪，并确认电源已接通。

2. 根据需要选择要测量的环境参数，并将检测仪设置为相应的测量模式。

3. 将环境探头或传感器置于待测位置，确保探头与环境充分接触。

4. 等待一段时间，以确保测量结果稳定。

5. 在仪表上观察并记录测量结果。

6. 测量完毕后，关闭环境检测仪。

3. 电流钳形表（Clamp Meter）3.1 介绍电流钳形表是一种用于测量电流的便携式测试仪器。

它通过将夹头固定在待测导线周围，通过感应原理测量通过导线的电流。

3.2 使用方法1. 打开电流钳形表，并确认电源已接通。

2. 选择适当的电流量程，根据预计测量值设置量程选择旋钮。

3. 将电流钳形表的夹头完全打开，将要检测的导线放入夹头中，并将夹头完全闭合。

4. 在仪表上观察并记录测量结果。

5. 测量完毕后，将夹头从待测导线上取下。

4. 接地电阻测试仪（Ground Resistance Tester）4.1 介绍接地电阻测试仪是用于测量接地系统的电阻值的专用仪器。

常用电工仪器仪表使用方法常用电工仪器仪表使用方法：一、电压表的使用方法1.仪器介绍：电压表是一种用于测量电路电压的仪器，一般由表盘、指针、刻度、引线等组成。

2.仪器准备：插入合适的电压档位，如直流电压档位、交流电压档位。

3.测量直流电压：将电压表的红色引线与电路正极相连，黑色引线与电路负极相连，读取电压值。

4.测量交流电压：将电压表的红色引线与电路相位线相连，黑色引线与电路零线相连，读取电压值。

5.多压档位切换：根据需要选择合适的电压档位。

6.安全注意事项：使用前检查电压表是否损坏，注意电压表的额定电压范围，避免超过额定范围使用，避免电流过大以免烧毁电压表。

二、电流表的使用方法1.仪器介绍：电流表是一种用于测量电路电流的仪器，一般由表盘、指针、刻度、引线等组成。

2.仪器准备：插入合适的电流档位，如直流电流档位、交流电流档位。

3.测量直流电流：将电流表与电路串联，注意电路中的正负极性与电流表引线的连接，读取电流值。

4.测量交流电流：将电流表与电路串联，注意电流表引线的连接方式，读取电流值。

5.多流档位切换：根据需要选择合适的电流档位。

6.安全注意事项：使用前检查电流表是否损坏，注意电流表的额定电流范围，避免超过额定范围使用，避免电压过大以免烧毁电流表。

三、接地电阻测试仪的使用方法1.仪器介绍：接地电阻测试仪是一种用于测量接地电阻的仪器，通过该仪器可以判断接地是否良好。

2.仪器准备：插入合适的测试电极，连接测试电极与被测地面，打开仪器电源。

3.进行测试：选择测试模式，将测试电极插入地面，等待一段时间后读取测试结果。

4.结果分析：根据测试结果判断接地是否良好，并采取相应的措施改善接地效果。

5.安全注意事项：使用前检查仪器是否损坏，注意测试电极的连接方式，避免触电危险。

附件：本文档附带的附件为常用电工仪器仪表的图片及说明，以便更直观地了解仪器的外观和功能。

法律名词及注释：1.电压：电路中的电势差，在国内法律中也称为电压差，通常用符号U表示。

常用电子仪器的使用实验指导书实验一常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要性能、技术指标及正确使用方法。

2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。

二、实验设备与器件器材名称器材名称函数信号发生器双踪示波器交流毫伏表频率计直流稳压电源导线若干三、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。

它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。

为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。

信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。

图1－1模拟电子电路中常用电子仪器布局图1.示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。

②触发方式开关置“自动”。

③适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。

（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。

）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。

“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。

（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。

实验一常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要性能、技术指标及正确使用方法。

2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。

二、实验设备与器件器材名称器材名称函数信号发生器双踪示波器交流毫伏表频率计直流稳压电源导线若干三、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。

它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。

为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。

信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。

图1－1模拟电子电路中常用电子仪器布局图2 模拟电子技术实验1.示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。

②触发方式开关置“自动”。

③适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。

（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。

）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。

“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。

（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。

实验一常用电子仪器仪表的使用一、实验目的1、学会使用示波器、信号发生器、直流稳压电源、万用表；2、掌握常用仪器仪表的基本操作。

二、实验器材1、双踪示波器一台2、函数信号发电器一台3、可调直流稳压源（0～30V）一只4、DT95数字万用表一只5、色环电阻、三极管、二极管若干三、实验内容与步骤1、频率的测量。

信号发生器输出电压10V P－P，改变信号发生器的频率，从示波器上读出值。

2、正弦波峰－峰值和有有效值的测量。

信号发生器输出10V P－P，分别改变信号发生器的频率，用示波器和万用表交流档测量不同频率电压。

3、信号发生器输出衰减测量。

从信号发生器输出1KH Z，10V P－P的正弦波，改变衰减档用示波器和万用表测量数值。

4、直流稳压电源的使用。

用万用表和示波器分别测量直流稳压电源的输出数值。

5、用万用表测量三极管。

四、实验注意事项1、函数信号发生器通常用作电子电路中的信号源，它的输出端严禁短路。

2、直流稳压电源通常用来为电子电路提供工作电源电压，使用时注意接线方式，严禁出现电源的短路情况。

3、使用万用表时为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小，选择合适的量程。

五、实验报告及要求1、整理实验数据，填写实验要求中的表格；2、回答问题（1）使用示波器观察波形时，为达到下列要求，应调节哪些旋钮？A、波形清晰且亮度适中。

B、波形在荧光屏中央大小适中。

C、波形稳定。

D、若在荧为屏上出现多条几乎垂直的亮线如何调节？（2）当函数信号发生器输出电压（有效值）最大为６V，若需要输出电压为100mV 时，衰减应置于多少“dB”合适？实验二 单级共射放大电路一、实验目的1．掌握单级共射放大电路静态工作点的测量和调整方法。

2．了解电路参数变化对静态工作点的影响。

3．掌握单级共射放大电路动态指标的测量方法。

4．学习幅频特性的测量方法。

二、预习要求1．复习单级共射放大电路静态工作点的设置。

专业：班级：姓名：学号：实验一常用电子仪器仪表的使用一、实验目的1、熟悉Multisim 软件的基本界面，能够熟练的按照要求构建电路；2、学会正确使用软件中的信号源和电源；2、学会正确使用基本的测量仪器：电压表、电流表、万用表、示波器。

二、实验内容1、安装指导教程，构建图1-1所示的电路图1-12、正确使用电流表和电压表测量电路的相关参数图1-2中U1为电流表、U2为电压表，分别测量电阻R1的电流和R4的电压，请把测量结果填入表格中。

（注意物理量的单位）图1-2各物理量U1 U2测量结果 1.041mA 1.595v3、构建如图1-3所示的电路稳定静态工作点的单管共射放大电路图1-3图中V1是待放大的信号，是正弦交流信号。

在电阻R6获得被放大的信号。

利用示波器观察输入输出信号的波形。

图1-3中XMM1为万用表可以用来测量集电极电阻上的电压，来计算集电极电流。

（1） 在把正弦交流信号V1的数值设置为0，即在静态下测得集电极电阻R2上的电压，计算出集电极电流，同样用万用表测出CEQ U .各物理量R2上的电压值集电极电流CEQ U测量（或计算）结果8.912V 2.04875A3.805V（2） 把正弦交流信号V1的数值设置为10mV ,利用示波器XSC1测量交流信号源V1产生的信号正弦波的幅值是多少？说明10mV 是信号的幅值还是有效值？（3） 利用示波器XSC2观察电阻R6上所获得的被放大的电压信号的数值，填写如下表格各物理量R6上的电压的幅值（即输出信号）输出信号的频率 输入信号V1的幅值 输入信号的频率 放大电路的放大倍数uA测量（或计算）结果1.708V 1000Hz14.139500Hz120.7。

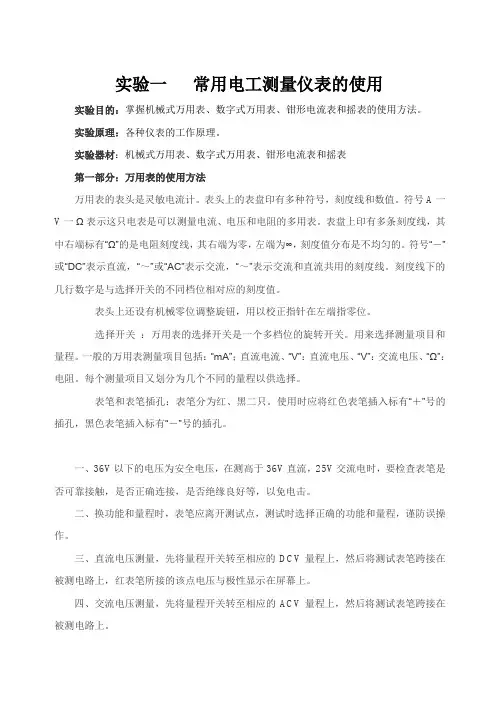

实验一常用电工测量仪表的使用实验目的：掌握机械式万用表、数字式万用表、钳形电流表和摇表的使用方法。

实验原理：各种仪表的工作原理。

实验器材：机械式万用表、数字式万用表、钳形电流表和摇表第一部分：万用表的使用方法万用表的表头是灵敏电流计。

表头上的表盘印有多种符号，刻度线和数值。

符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。

表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。

符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。

刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。

表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。

选择开关：万用表的选择开关是一个多档位的旋转开关。

用来选择测量项目和量程。

一般的万用表测量项目包括：“mA”；直流电流、“V”：直流电压、“V”：交流电压、“Ω”：电阻。

每个测量项目又划分为几个不同的量程以供选择。

表笔和表笔插孔：表笔分为红、黑二只。

使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。

一、36V以下的电压为安全电压，在测高于36V直流，25V交流电时，要检查表笔是否可靠接触，是否正确连接，是否绝缘良好等，以免电击。

二、换功能和量程时，表笔应离开测试点，测试时选择正确的功能和量程，谨防误操作。

三、直流电压测量，先将量程开关转至相应的DCV量程上，然后将测试表笔跨接在被测电路上，红表笔所接的该点电压与极性显示在屏幕上。

四、交流电压测量，先将量程开关转至相应的ACV量程上，然后将测试表笔跨接在被测电路上。

五、直流电流测量，先将量程开关转至相应的DCA档位上，然后将仪表串入被测电路上。

六、交流电流测量，先将量程开关转至相应的ACA档位上，然后将仪表串入被测电路上。

七、电阻测量，将量程开关转到相应的电阻量程上，将两表笔跨接在被测电阻上。

八、电容测量，将量程开关转到相应的电容量程上，将测试表笔跨接在被测电容、两端进行测量，必要时注意极性。

实验一、常用电工仪表的使用一、实验目的1.掌握数字万用表及直流稳压电源的使用。

2.学习用示波器显示波形，测量周期、频率和相位等。

3.了解信号发生器面板上个开关、旋钮的作用。

二、实验任务（1）掌握数字万用表及直流稳压电源的使用。

（2）测量信号周期或频率。

（3）两同频率正弦量相位差的测量。

三、实验内容1、电压的测量利用示波器可以测量各种波形的电压幅度，这是示波器测量电压的主要特点。

示波器测量电压有多种方法。

比如直接测量法，比较测量法和位移法等，下面重点介绍直接测量法。

直接测量法是指直接在示波器屏幕上量出被测电压波形高度，然后换算成电压值的方法。

测量时，先根据Y轴衰减和X轴时基，调节电平旋钮，是屏幕上呈现一个稳定的、大小适中的波形，则被测电压值为V P-P=Y轴灵敏度（V/div）×D(div) ×示波器探头衰减值式中V P-P表示被测电压峰峰值或任意两点间的电压值，D（div电压峰峰值或任意两点间的高度。

利用低频信号发生器输出频率为1kHz的正弦波信号，令其电压有效值（用毫伏表测量）分别为1v、2v、5v。

用示波器观察波形，测量电压的峰峰值，并与标称值（低频信号发生器示值）比较，同时记录于表中。

2、时间的测量利用示波器测量时间是非常直观的，因为当线性扫描是，荧光屏的X轴就是时间轴，被测时间t x可表示为t x=X轴灵敏度(s/div) ×B(div)式中B(div 表示被测时间所对应的光迹在水平方向的距离。

利用低频信号发生器输出几种频率的正弦波信号，用示波器测量波形的周期，计算信号3、相位的测量利用双踪示波器的两个波形同时显示，可以直观、简便的测量信号间的相位差。

在线性扫描情况下，在屏幕上可直接显示如下图所示的图形，两信号间的相位差为利用电阻电容搭建一个RC移相电路。

测量连线图如图所示。

图中信号源是一低频信号发生器，输出频率为1kHz的正弦波，示波器分别测量电路的总电压和电阻的端电压（该端电压与总电流同相）。

《电工电子技术》实验指导书实验一 基本电工仪表的使用一、实验目的：1.熟悉实验台上仪表的使用及布局；2.熟悉恒压源与恒流源的使用及布局；3.掌握电压表与电流表内电阻的测量方法；4.掌握双踪示波器的使用；5.掌握信号发生器的使用。

二、实验原理1.在实际电路测量中，电压表在测量某两节点电压时应与该两节点并联连接，电流表在测量某一支路电流时应串接在该支路中，因此，就必须要求电压表内阻为无穷大，电流表内阻为零，但实际使用的电工仪表一般都不能满足上述要求，它们不可能为无穷大或者为零，因此当仪表接入电路时都会使电路原来状态产生变化，使被测的读数值与电路原来实际值之间产生误差，这种测量误差值的大小与仪表本身内阻值的大小密切相关。

2.测量方法a.本实验测量电流表的内阻采用“分流法”，如图1-1所示。

A 为被测内阻(RA)的直流电流表，测量前先断开开关S ，调节电流源的输出电流I 使A 表指针满偏转，然后合上开关S ，并保持I 值不变，调节电阻箱R 的阻值，使电流表A 的指针指在1/2满偏转位置，此时2II I S A ==∴==⋅+R R R R R R R A 1//11图1-1b.测量电压表的内阻采用分压法，如图1-2 所示。

V 为被测内阻(R V )的电压表，测量时先将开关S 闭合，调节直流稳压源的输出电压，使电压表V 的指针满偏转指示值为V 1，然后断开开关S ，调节R使电压表Ｖ的指示值减半，此时有R V＝R＋R1。

图1-2三、实验设备a)万用表500型或其他；b)EEL-06组件上的十进制可变电阻箱；c)EEL-06组件上的电阻8.2kΩ；10kΩ；d)下组件恒压源0~30V；e)下组件恒流源0~20mA；f)双踪示波器；g)信号源.四、实验内容1.根据“分流法”原理测定500型万用表直流电流1mA和10mA档量限的内阻，线路如1-1 所示。

其中R为EEL-06十进制可变电阻箱，R为EEL-06上10 kΩ/8Ｗ电阻。

常用仪器仪表的使用一、实验目的1．了解常用电工测量仪表的分类、用途..2．掌握电源、信号源、测量仪表的正确使用方法;掌握用示波器测量交流信号的电压幅值、周期、频率等参数..3．熟悉NEEL-II型电工电子实验装置..二、实验预习1．打印实验指导书;预习实验的内容;了解本实验的目的、原理和方法..2．计算各表中要求的电压、电流理论值;写出计算过程..三、实验设备与仪器NEEL-II型电工电子实验装置：含直流电压表、直流电流表、交流电压表、交流电流表、功率与功率因数组合表、交流毫伏表、直流电压源、直流电流源、交流电源、函数信号源及实验电路..双踪示波器..四、实验原理1．电压表、电流表、交流功率表的使用方法..电压测量电流测量功率测量图1 电压表、电流表、功率表的使用方法2．交流毫伏表：用于测量电路中的交流信号电压有效值..3．函数信号源：用于产生幅值和频率可调的交流信号正弦波、方波、三角波..信号源输出信号的调节：调节“波形选择”开关可选择输出信号波形正弦波、方波、三角波..调节“频率选择”开关;配合“频率粗调”、“频率细调”旋钮可调出信号发生器输出频率范围内任意一种频率;LED显示窗口将显示出相应频率值..调节“输出衰减”开关和“幅值调节”旋钮可得到所需要的输出电压..4．电源：包括直流可调稳压电源0～30V;直流可调稳流电源0～500mA;三相四线制的交流电源;单相交流电源0～250V..图2 三相交流可调电源与单相交流可调电源5．数字万用表：测量直流和交流电压、电流、电阻等..某些万用表还可以测量三极管、二极管、电容和频率等..① 型号栏；② 液晶显示屏：显示测量数值； ③ 发光二极管：通断检测报警；④ 档位开关：改变测量功能、量程及开关机； ⑤ 20A 电流测试正极插座； ⑥ 200mA 电流测试正极插座； ⑦ 电容、温度、及公共负极插座； ⑧ 电压、电阻及二极管正极插座； ⑨ 三极管测试插座； ⑩ 背光灯/自动关机开关..图3 数字万用表6．双踪示波器：可以同时测量和观察两路信号的波形;测量电路信号波形的幅值、周期等参数..220V火线L1火线L2火线L3零线N零线N火线U火线V 火线W380V380V线电压 相电压电源开关VV线电压V380V线电压图4 双踪示波器用示波器测量交流信号波形的幅值、周期、频率1交流信号波形的幅值测量：在图5中;如果“VOLTS/div ”为1V/div;峰-峰之间高度为6div;计算方法为：U=1V/div ×6div=6P P V -;如果探头为10：1;实际值为U=60P P V -..此时“VOLTS/div ”的“微调”旋钮应置于“校准”位置..2交流信号波形的周期、频率测量：在图6中;在屏幕上一个周期为4div..如果“扫描时间”为1ms/div;周期T =1ms/div ×4div=4ms..由此可得频率f =1/4ms=250Hz..此时扫描时间的“微调”旋钮应置于“校准”位置..图5 电压测量 图6 周期和频率测量7．使用电工测量仪表时;为保证仪表安全;首先应选择较大量程进行测试;然后再根据读数调整到合适的量程;以增加显示数据位数;提高测量精度..如果产生告警保护;调整安全量程后按“复位”键..8．电缆电源电缆：三相交流电源;单相交流电源：高压电路电缆有护套..直流稳压电源;直流稳流电源：低压电路电缆..仪表电缆：直流电压表：低压电路电缆..直流电流表：低压电路电流电缆..交流电压表;功率与功率因数组合表：高压电路电缆有护套.. 交流电流表：高压电路电流电缆有护套..函数信号源;毫伏表;双踪示波器：同轴电缆;低压电路电缆..9．各种实验仪器与实验电路之间的连接关系见图7：图7 实验仪器与实验电路之间的连接关系五、实验内容1．电压源与电流源的等效转换将直流稳压电源看作理想电压源;将电压S U 调至20V;串联一个200Ω的固定电阻S R ;从而构成一个实际电压源;再外接一个电阻箱L R ;如图8所示;改变电阻箱的阻值见表1;即可测出电压源的外特性即伏安特性..将直流稳流电源看作理想电流源;根据等效转换的条件;将输出电流I S 调至100mA;并联一个200Ω的固定电阻;构成一个实际电流源;再外接一个电阻箱L R ;如图9所示;改变电阻箱的阻值见表1;即可测出电流源的外特性..比较两种电源的外特性是否相同..图8 电压源伏安特性 图9 电流源伏安特性表1 电压源与电流源的等效转换L R Ω负载参数理论值 电压源负载参数 电流源负载参数 UV ImA UV ImA UV ImA 100 300 5002．交流电压、电流及功率的测量将单相交流可调的输出电压电源调压器调至200V;然后接三相组合负载中的一相负载;如图10所示;将交流电压表、交流电流表、功率表按仪表的接线要求接好线;按表2内容测量..图10 交流电压、电流及功率的测量表2 交流电压、电流及功率的测量负载 UV IA PW 1个灯 2个灯 3个灯3．示波器、毫伏表和信号源的使用调节信号源使其输出信号有效值;用毫伏表测量分别为：V U 21=、Hz f 10001=的方波；V U 42=、Hz f 20002=的正弦波..用示波器测量各信号电压幅度及频率值..测试数据填入表3..表3 仪器使用中的测量数据六、实验注意事项严格按照电路图接线;不能随意改变元件和仪表的连接顺序和位置.. 七、思考题1．能否用万用表测量方波、三角波的电压值2．示波器测量信号周期、幅度时;如何才能保证其测量精度 使用万用表时如何保证测量精度 3．示波器观察波形时;下列要求;应调节哪些旋钮移动波形位置；稳定波形；改变周期个数；改变显示幅度；测量直流电压.. 八、实验报告本部分请在下面的空白页中手写完成1．回答思考题..2．根据实验记录进行数据分析;将计算结果填入各表格.. 3．误差原因分析：实验中产生的误差是由哪些原因造成的4．总结万用表、示波器、信号发生器等仪器设备的使用方法及主要旋钮、按键的功能.. 5．使用函数信号发生器过程中经常出现的两个错误是什么 6．在使用各种实验设备时都有哪些安全考虑每种仪器分别进行说明 7．总结实验心得体会..。

实训1 常用电工仪器仪表的使用一、实训目的1．了解常用仪表表盘上主要标注的意义。

2．掌握常用仪器设备的使用方法。

二、原理说明实训中常用的电工仪器仪表的工作原理分别如下：1. 万用表万用表具有带标尺的刻度盘、转换开关、零欧姆调节旋钮和供测量接线的插孔。

万用表应水平放置，测量前首先检查表头指针是否在零点，若不在零点，则可调节表头下方的机械调零旋钮使指针置于零位。

1）直流电压的测量将万用表转换开关拨至直流电压挡，估计被测电压的大小，选择适当的量程，两表笔应跨接在被测电压的两端。

红色表笔插“+”孔，接至被测电压的正极；黑色表笔插“-”孔，接至被测电压的负极。

当指针反向偏转时，将两表笔交换后接至电路，再读取读数。

被测电压的正负由电压的参考极性和实际极性是否一致来决定。

2）交流电压的测量将万用表转换开关拨至交流电压挡，把两表笔跨接在被测电压的两端（不必区分正负端），交流电压挡的标尺刻度为正弦交流电压的有效值。

3）直流电阻的测量将万用表转换开关拨至电阻挡，估计被测电阻的大小，选择电阻挡的量程，被测电阻的值应尽量接近这一挡的中心电阻值，这样才能提高测量电阻的准确性。

2. 双路直流稳压电源直流稳压电源是输出可调稳定直流电压的电源设备。

它一般可以输出稳定的直流电压0~30 V，输出最大电流3 A。

使用时先插上仪器的电源插头，输入220 V的交流电压，再打开面板上的电源开关，指示灯即亮。

3. 低频信号发生器信号发生器是产生适合一定技术要求的电信号的电子仪器，工作频率在低频范围内的称为低频信号发生器。

在电路实验中，常用的正弦波低频信号发生器型号众多, 我们以功能较全的XD7型为例来说明低频信号发生器的一般使用方法。

XD7型低频信号发生器的使用方法如下：（1）仪器通电前，先将输出调节旋钮逆时针方向旋到最小位置，检查电源电压是否与仪器所需电源电压相符，然后接通电源开关，电源指示灯亮。

（2）频率调节：根据所需频率，先选择频段，再调节“频率调节”旋钮，使指针指在所需频率位置即可。

实验一仪器仪表的使用一、实验目的：（1）了解电子行业常用的仪器仪表的用途及技术参数。

（2）熟悉各种仪器仪表的操作使用方法。

二、常用仪器仪表的主要用途：（1）直流稳压电源：用途：为电子线路提供——直流电源。

（有固定输出的电压和可调输电压两种）（2）函数信号发生器（有高频信号发生器、低频信号发生器）用途：仪器输出一信号：有正弦波、方波、三角波。

且输出的频率f和电压幅值可调（3）电子毫伏表：用途：测量电路中正弦波信号的有效值。

（4）示波器：（有单踪和双踪示波器）用途：1、用来观察电路中各种信号波形，信号相位、分析电路工作是否正常工作的依据。

2、用来测量交流信号的电压幅值V P-P、周期T、频率f。

（5）万用表（机械万用表、数字万用表）用途：测量电路的“交直流电压”“交直流电流”“Ώ档”测三极管的放大倍数。

三检测实验电路各仪器间的关系：四、介绍电子实验装置使用：介绍仪器控制面板函数信号发生器按图连输出线：操作步骤：★函数信号发生器使用开机→按波形（显示SINE）→按频率→（输入所需的频率数）→按调制→按幅度(输入电压峰峰值U P-P的值) →按点频。

(此操作过程表示当前仪器输出的信号量。

如中间过程操作有错即按复位按钮重新操作以上过程)★在函数输出端口插上专用输出线即可连上电路★双踪示波器校准工作五、示波器的使用：有模拟示波器和数字存储示波器重点介绍数字存储式示波器。
