实验⼀常⽤仪器的使⽤（⽰波器、万⽤表）实验⼀、常⽤电⼦仪器仪表使⽤模拟电⼦技术实验中，常⽤的电⼦仪器仪表主要有双踪⽰波器、低频信号发⽣器、低频交流毫伏表、直流稳压电源、万⽤表等。
这些仪器仪表的主要⽤途以及与实验电路的联系如图所⽰。
⼀、实验⽬的初步了解常⽤电⼦仪器的功能与使⽤⽅法；掌握⽤⽰波器获取稳定波形并测量有关参数的⽅法。
2、会⽤万⽤表测试晶体⼆极管、三极管；学习使⽤半导体特性图⽰仪测试晶体管的⽅法。
⼆、实验仪器双踪⽰波器： GOS620；函数信号发⽣器：SG1651；交流毫伏表： SG2172；直流稳压电源： SS1792C；数字万⽤表： MS8222D 半导体特性图⽰仪：XJ4810或XJ4820三、实验内容及步骤1、⽤交流毫伏表测量低频信号发⽣器输出的正弦信号电压：将低频信号发⽣器（或称信号源）的输出端接⾄交流毫伏表输⼊端（注意：两仪器必须“共地”）。
将信号源波形选择置“正弦”，频率调为“ 1kHz”，输出衰减先置于“0dB”，调节“输出幅度”旋钮，使LED数字表头指⽰值V S 为 11V 左右（峰—峰值）。
然后，将毫伏表量程由最⼤档位100V逐级切换为10V档，观察该表读数，使读数为4V。
依次按下信号源“输出衰减”⾄20dB、40dB、60dB,并相应调整毫伏表量程。
分别记录毫伏表读数，结果填⼊下表：2、⽤⽰波器观察波形将⽰波器“ Y1轴输⼊”端接信号源输出端（两仪器仍必须“共地”），参照附录I.2中有关GOS620双踪⽰波器观察波形的⽅法，调节“Y1灵敏度”，“X灵敏度”及“触发⽅式，触发电平”等旋钮，使荧光屏上得到⼀稳定的正弦波。
保＝ 4V，依次改变f S为：100Hz、1kHz、10kHz、100kHz，并适当持信号源VS调整X轴扫描速度，观察所测波形。
3、⽤⽰波器测量波形的周期和幅度将频率为 1kHz、幅度为3V左右的正弦信号送⼊⽰波器输⼊端。
将⽰波器扫描开关“T/cm”上的微调旋钮置“校准”位置，此时，“T/cm”的指⽰值即为屏幕上横向每格（1cm）代表的时间，再观察被测波形⼀个周期在屏幕⽔平轴上占据的格数，即可得信号周期T wT w ＝T/cm×格数调节⽰波器 Y通道的灵敏度开关“V/cm”，使屏幕上的波形⾼度适中，此时，“V/cm”的指⽰值即为屏幕上纵向每格代表的电压值，再观察波形的⾼度（峰—峰）在屏幕纵轴上占据的格数，即可得信号幅度V （峰—峰）：V （峰—峰）＝V/cm×格数注意：被测信号若经⽰波器 10:1探头输⼊，测得的电压值再乘10，才是实际值。
数字万用表的功能和使用方法数字万用表是一种常用的电子测试仪器，广泛应用于电子工程、电力、通讯、仪表等领域。
本文将介绍数字万用表的功能和使用方法，帮助读者更好地了解和使用这一实用工具。
一、数字万用表的功能数字万用表是一种多功能测试仪器，具有以下主要功能：1. 电压测试功能：数字万用表可以测量直流电压和交流电压。
在测量直流电压时，通常选择VDC档位，在测量交流电压时，则选择VAC档位。
2. 电流测试功能：数字万用表可以测量直流电流和交流电流。
在测量直流电流时，需要将被测电路与表头串联，通常选择ADC档位；在测量交流电流时，则需要选择ACC档位。
3. 电阻测试功能：数字万用表可以测量电阻值，通常选择欧姆档位。
在测量电阻时，需要将被测元件两端与表头相连，注意不要与电路中的电源相连。
4. 容量测试功能：数字万用表可以测量电容值，通常选择法拉档位。
在测量电容时，需要将被测电容与表头相连，注意不要与电路中的电源相连。
5. 频率测试功能：数字万用表可以测量电路中的频率，通常选择赫兹档位。
在测量频率时，需要将被测电路与表头串联。
6. 温度测试功能：数字万用表可以测量环境温度和物体表面温度。
在测量环境温度时，需要选择温度档位，并将表头放置在室内；在测量物体表面温度时，则需要选择温度探头，并将其贴在被测物体表面。
二、数字万用表的使用方法数字万用表的使用方法主要包括以下几个步骤：1. 接线：在使用数字万用表前，需要将其与被测电路正确连接。
通常情况下，需要将表头的红色测试笔连接到电路的正极，黑色测试笔连接到电路的负极。
2. 选择档位：根据被测电路的特性选择相应的档位。
在选择档位时，需要注意被测电路的电压、电流、电阻、容量、频率等参数，选择相应的档位以保证测量精度和安全性。
3. 测量数值：将数字万用表的测试笔与被测电路连接后，可以通过数字万用表的液晶屏幕读取测量数值。
在测量数值时，需要注意读数精度和单位，避免误差。
4. 关机：在使用数字万用表后，需要将其关机，以免浪费电池电量和影响使用寿命。
电工常用测试仪表介绍本文分享从事（电气）设备安装、（维修）、调试等工作所必须了解和掌握的便携式常用（电工）测试仪表：（万用表）、钳形（电流）表、绝缘电阻表、（示波器）、直流电桥、接地电阻测定仪、回路电阻测试仪的基本知识。
3、绝缘电阻表绝缘电阻表（俗称兆欧表、摇表）是专门用来（检测）电气设备、家用电器或电气线路等对地及相线之间的绝缘状况好坏的试验仪表。
由于这种仪表的阻值单位通常为兆欧（MΩ），所以常称作兆欧表。
绝缘电阻表主要用来测量电气设备和电气线路的绝缘电阻。
绝缘电阻表通过测量电气设备、家用电器或电气线路的绝缘电阻，从而判断电气设备绝缘好坏、是否漏电等。
有些万用表也可以测量兆欧级的电阻，但万用表本身提供的电压低，无法准确测量（高压）电气设备绝缘的好坏，对于高压电气设备，为了检测其绝缘性能的好坏，除了用绝缘电阻表做绝缘电阻测试，还必须做耐压试验。
根据工作和显示方式不同，绝缘电阻表通常可分作二类：手摇式绝缘电阻表和数字式绝缘电阻表。
4、示波器示波器主要用于测量电（信号）的波形、频率、周期、相位等有关电量，基本结构由显示电路、Y轴放大电路、X轴放大电路、扫描同步电路、（电源）供给电路组成，是电子设备和仪器检修、制作时必备的测试工具。
可以简单地把示波器看成是具有图形显示的电压表，普通的电压表是在其度盘上移动的指针或者数字显示来给出信号电压的测量读数。
而示波器则与其不同。
示波器具有屏幕，它能在屏幕上以图形的方式显示信号电压随时间的变化，即波形。
按照信号的不同可以分类为（模拟）示波器、数字示波器。
5、直流电桥直流电桥是一种比较式测量仪表，主要用于测试低阻值电阻。
变压器等设备绕组的直流电阻测试是电动机、变压器等在交接、大修和改变分接开关后，必不可少的试验项目；在修理电动机时，需要测量其绕组直流电阻；在线路检修时，测量线路的直流电阻等，此时直流电阻就可以排上用场了。
常用的直流电桥有直流单臂电桥和直流双臂电桥两大类。
各种测量仪器的使用测量仪器是科学研究和工程实践中不可或缺的工具。
它们帮助我们准确地测量和记录各种物理量，从而使我们能够更好地了解和理解自然界。
本文将探讨几种常见的测量仪器及其使用。
首先，我们将介绍人们最常使用的测量仪器之一，测量尺。
测量尺是一种用来测量线性距离的工具。
它通常由金属或塑料制成，上面刻有单位刻度，单位可以是厘米、毫米或英寸。
我们可以将测量尺放置在要测量的对象旁边，然后读取尺子上的刻度，从而得出对象的长度或宽度。
下一个测量仪器是卷尺。
卷尺通常用于较大的测量范围，可以测量几十米长的距离。
卷尺通常由一条带有刻度的带子和一个弹簧卷轴组成。
使用时，我们只需要将带子展开并固定在所测量的对象上，然后读取刻度即可。
仪表是用于测量电流、电压和电阻等电学量的工具。
它们通常包括一个指针和一个刻度盘，以显示所测量的物理量。
如万用表是一种常见的仪表，可以测量直流电压、交流电压、电流和电阻等。
使用万用表时，我们需要正确连接测试引线至设备的正负极，并选择正确的量程和测量模式。
数显仪表是另一种常见的仪器，用于测量和显示物理量。
与传统仪表不同，数显仪表涉及使用数字显示而不是指针。
它们可以测量各种物理量，如温度、压力、湿度等。
数显仪表通常通过传感器将物理量转换为电信号，然后使用模数转换器将信号转换为数字值，并在显示屏上显示。
光谱仪是用于测量和分析光谱的仪器。
它们可以将光分解成不同的波长，并测量每个波长上的光的强度。
光谱仪广泛应用于化学、生物、物理等领域。
它们可以帮助我们了解物质的组成、化学性质以及其他相关信息。
雷达是另一种广泛使用的测量仪器。
雷达使用无线电波来测量远处的物体或目标的位置和速度。
它们常用于气象预测、导航、军事监测等领域。
雷达发射一束无线电波，当波被目标反射回来时，雷达接收并分析这些信号，从而确定目标的距离、方向和速度。
最后，我们来介绍电子天平，这是一种用来测量物体质量的仪器。
电子天平相比传统天平更加精确和灵敏。
数字万用表、摇表、接地电阻表的使用方法和注意事项数字万用表一、数字万用表的使用注意事项1、注意正确选择量程及红表笔插孔.对未知量进行测量时,应首先把量程调到最大，然后从大到小调直到合适为止。
若表显示“1”表示过载，应加大量程。
2、改变量程时，表笔应与被测点断开.3、测量电流是切忌过载。
4、不允许用电阻档和电流档测电压。
5、测量电阻时不能带电测量。
二、数字万用表的使用方法1、直流电压测量（1）将黑色表笔插入COM插孔，红表笔插入V插孔。
（2）将旋钮置于V—--—量程范围，将功能开关置于最大量程并逐渐下调，并将测试笔并联接到待测电源或负载上，红表笔接触电压高的一端,黑表笔接到电压低的一端。
（3）测直流电压最高不应超过1000V,否则有触电的危险。
2、交流电压测量（1）将黑色表笔插入COM插孔，红表笔插入V插孔。
（2）将旋钮置于V量程范围，将功能开关置于最大量程并逐渐下调,并将测试笔并联接到待测电源或负载上。
（3）测交流电压不要超过750V,否则有损坏线路和触电的危险。
3、直流电流测量（1）将黑表笔插入COM插孔，当测量最大值200mA以下电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入A插孔。
（2）将旋钮置于A量程，并将测试表串联接入到待测负载回路里，电流值显示的同时，将显示红表笔的极性。
4、交流电流的测量（1）将黑表笔插入COM插孔，当测量最大值为200mA以下电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入A插孔。
（2）将旋钮置于A量程，并将测试笔串联接入到待测负载回路里。
5、电阻测量（1)将黑表笔插入COM插孔，红表笔插入Ω插孔.（2）将旋钮置于电阻量程，将测试表笔并联接到待测电阻上。
6、电容测量待测电容先放电后进行测试，以防损坏本表或引起测量误差。
7、频率测量（1）将红表笔插入HZ插孔，黑表笔插入COM插孔。
（2）将旋钮置于KHZ量程，并将测试笔并联接到频率源上,直接从显示屏上读取频率值。

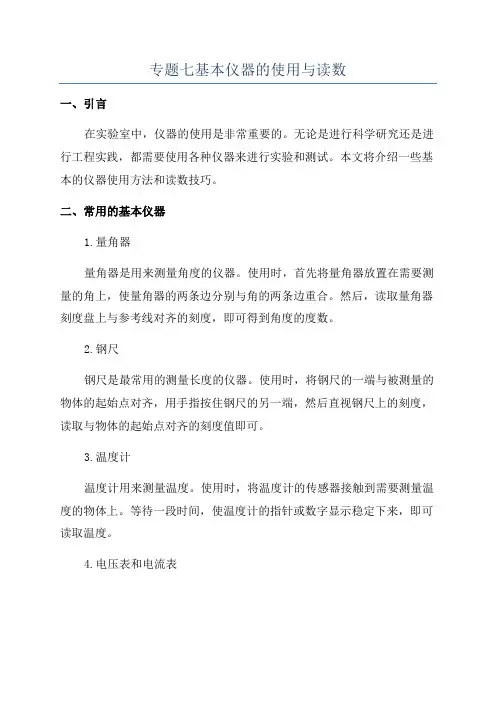

专题七基本仪器的使用与读数一、引言在实验室中，仪器的使用是非常重要的。
无论是进行科学研究还是进行工程实践，都需要使用各种仪器来进行实验和测试。
本文将介绍一些基本的仪器使用方法和读数技巧。
二、常用的基本仪器1.量角器量角器是用来测量角度的仪器。
使用时，首先将量角器放置在需要测量的角上，使量角器的两条边分别与角的两条边重合。
然后，读取量角器刻度盘上与参考线对齐的刻度，即可得到角度的度数。
2.钢尺钢尺是最常用的测量长度的仪器。
使用时，将钢尺的一端与被测量的物体的起始点对齐，用手指按住钢尺的另一端，然后直视钢尺上的刻度，读取与物体的起始点对齐的刻度值即可。
3.温度计温度计用来测量温度。
使用时，将温度计的传感器接触到需要测量温度的物体上。
等待一段时间，使温度计的指针或数字显示稳定下来，即可读取温度。
4.电压表和电流表电压表用来测量电压，而电流表用来测量电流。
使用时，将电压表或电流表的测量端与被测电路的两个端点连接，然后读取仪表上显示的数值，即可得到电压或电流的大小。
5.称量仪器称量仪器用来测量物体的质量。
使用时，将需要称量的物体放在称量台上，等待称量仪器显示的数值稳定下来，即可读取物体的质量。
三、基本仪器的读数技巧1.钢尺的读数技巧钢尺上一般用毫米或厘米来表示长度。
当需要读取较小的长度时，可以使用放大镜来辅助读数。
读数时要注意与刻度的对齐，以免出现误差。
2.温度计的读数技巧温度计有不同的刻度，如摄氏度、华氏度等。
在读取温度时，要注意读取的是摄氏度还是华氏度，并将读数转换成需要的刻度。
3.电压表和电流表的读数技巧电压表和电流表一般有多个量程。
在使用时，要根据被测电压或电流的大小，选择合适的量程。
读取时要注意量程上的刻度线，并注意小数点的位置。
4.称量仪器的读数技巧称量仪器一般有显示屏来显示物体的质量。
读取时要注意显示屏上的数值，以及质量的单位（如克、千克等）。
四、仪器使用的注意事项1.使用前要检查仪器的完好性和准确性。
常用仪表使用方法大全：一、万用表的使用方法万用表能测量直流电流、直流电压、交流电压和电阻等，有的还可以测量功率、电感和电容等，是电工最常用的仪表之一。
1、万用表的基本结构及外形万用表主要由指示部分、测量电路和转换装置三部分组成。
指示部分通常为磁电式微安表，俗称表头；测量部分是把被测的电量转换为适合表头要求的微小直流电流，通常包括分流电路、分压电路和整流电路；不同种类电量的测量及量程的选择是通过转换装置来实现的。
2、万用表的使用方法（1）端钮（或插孔）选择要正确红色表笔连接线要接到红色端钮上（或标有“+”号插孔内），黑色表笔的连接线应接到黑色端钮上（或接到标有“—”号插孔内），有的万用表备有交直流2500 伏的测量端钮，使用时黑色测试棒仍接黑色端钮（或“—”的插孔内），而红色测试棒接到2500伏的端钮上（或插孔内）。
（2）转换开关位置的选择要正确根据测量对象将转换开关转到需要的位置上。
如测量电流应将转换开关转到相应的电流档，测量电压转到相应的电压档。
有的万用表面板上有两个转换开关，一个选择测量种类，另一个选择测量量程。
使用时应先选择测量种类，然后选择测量量程。
（3）量程选择要合适根据被测量的大致范围，将转换开关转至该种类的适当量程上。
测量电压或电流时，最好使指针在量程的二分之一到三分之二的范围内，读数较为准确。
（4）正确进行读数在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。
因此测量时，在对应的标度尺上读数的同时，也应注意标度尺读数和量程档的配合，以避免差错。
（5）欧姆档的正确使用1）选择合适的倍率档测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部分为宜，指针越接近标度尺的中间，读数越准确，越向左，刻度线越挤，读数的准确度越差。
2）调零测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮”，使指针刚好指在欧姆标度尺的零位上，这一步骤称为欧姆档调零。
每换一次欧姆档，测量电阻之前都要重复这一步骤，从而保证测量准确性。
各种检验测试仪器使用说明仪器使用说明书一、产品介绍本产品为一款多功能检验测试仪器，可用于多种领域的测试和检验，包括但不限于电子产品、机械设备、化工产品等。
该仪器具有精准的测量功能和快速的检测速度，适用于各种环境和场合。
二、产品特点1.多功能性：本产品可以进行多种测试和检验，包括温度、压力、电流、电压等多个参数的测量。
2.灵活性：该仪器具有多种测量模式和参数设置功能，可根据用户需求进行调整。
3.高精度：本产品采用先进的传感技术和数据处理算法，测量精度高，数据可靠。
4.易操作性：该仪器操作简单，界面友好，适用于各种用户。
5.稳定性：本产品具有稳定的性能和可靠的品质，长时间使用不易出现故障。
三、使用说明1.开机操作：将电源插头插入电源插座，按下电源开关，待仪器显示屏亮起后，表示已开机成功。
2.参数设置：在显示屏上选择所需测量参数和模式，通过上下左右方向键进行调整，按下确认键确定设置。
3.测量操作：将待测物品连接到仪器相应接口处，按下测量键进行测量，待仪器显示测量结果后，可进行数据记录或保存。
4.关机操作：长按电源开关键，待显示屏熄灭后，表示已成功关机。
四、注意事项1.请勿将本产品暴露在潮湿、高温、高压等恶劣环境下使用，以防损坏仪器和影响测量精度。
3.使用本产品时请注意安全，避免发生意外事故。
4.每次使用后，请及时清洁和保养仪器，以确保性能稳定和寿命延长。
五、维护保养1.定期检查本产品的接线和接口是否松动，如有问题请及时处理并调整。
2.定期清洁本产品的表面和显示屏，以保持清洁和美观。
3.如长时间不使用本产品，请将其存放在干燥通风的环境中，避免受潮或受潮引起故障。
信号常用仪表本章对现场使用的常用仪表进行一般介绍。
第一节万用表万用表是一种多量程和测量各种电量的便携式复式电气测量仪表。
一般可用来测量直流电压、直流电流、交流电压、交流电流、直流电阻、音频电平等电量。
其基本结构由磁电系微安表、内部测量电路和转换装置等组成。
一、使用方法（一）测量类型和量程选择测量前首先要根据被测对象，将类型选择开关旋至相应位置，如测量交流电压应将旋钮旋至交流电压挡。
在类型选择之后注意量程的选择，量程选择过小，将可能烧损表头，量程选择过大，将影响测量精度，所以在选择量程时，应使指针指示在满刻度的1/2或2/3以上，这样测量结果较准确。
在无法预测测量的电压或电流值时，应选择最高量程，然后再逐步减小量程。
（二）测量连接在测量类型、量程选择好后，要注意测量连接。
在测量直流电量时特别要注意仪表的极性，即测量直流电压时，应将万用表正极的红色表笔接被测电路的正极，连接万用表负极的黑色表笔接被测电路的负极。
而测直流电流时，应让被测电流经万用表的正端输入，再从万用表的负端流出，若测量时指针反偏，说明万用表的表笔极性接反。
（三）欧姆挡的正确使用使用万用表欧姆挡测量电阻时必须注意以下几点:1.选择适当的倍率，尽量使指针在接近欧姆挡中心的刻度部分，因为被测元件的数值越接近欧姆挡中心刻度，读数越准确。
2.测量前应先“调零”，即将两测试表笔短接，旋转“零欧姆调整旋钮”，使指针在零欧姆位置，若零欧姆调整旋钮无法调零，则需更换内部相应的电池。
3.不能带电测量电阻，若带电测量相当于在测量回路中又增加了一外加电源，这不仅使测量结果无效，而且可能烧坏表头。
所以测量电路的电阻时，首先应断开电源。
4.被测电阻不能有并联支路，否则测得的电阻值将不是被测电阻之实际值，而是某一等效电阻值。
5.测量电阻时，不要双手同时接触表笔的金属部分，否则，人体电阻将被并入被测电阻，影响测量的准确度，在测量阻值较高的电阻时，尤其要注意。
（四）正确读数读数时应首先分清各类标尺，再从垂直于表盘中心的位置正确读数，若有反射镜，则应待指针与反射镜中镜像重合时读数。
一、常用电工测量仪表概述电工测量的对象主要是指电流、电压、电功率、电能、相位、频率、功率因数、电阻等。
测量各种电量的仪器仪表统称为电工测量仪表。
电工测量仪表的种类有很多，其中最常用的是测量基本电量的仪表。
本节着重介绍常用电工测量仪表的基本知识及测量方法。
1、常用电工测量仪表的分类常用电工测量仪表的种类很多，且根据不同的概念可以有不同的分类方式，如按测量对象、工作原理、仪表的准确度、防护性能、使用方式等都可以对常用的电工测量仪表进行分类。
见表1-5。
表1-5 常用电工仪表的类别、符号、测量单位及可测物理量2、常用电工测量仪表的准确度准确度是指仪表在正常工作条件下的最大误差占仪表盘上满刻度的百分数。
在表1-5的7个误差等级中，数字越小表示准确度越高，即基本误差越小，但价格也越高。
0.1级到0.5级仪表准确度较高，多用于实验室作校验仪表；1.5级以上的仪表准确度较低，多用于工程上的检测及计量。
测量时仪表的指示值与被测量的实际值之间的差异，就是仪表的测量误差。
测量误差是由仪表的基本误差和附加误差引起的。
基本误差是指仪表在正常工作条件下（在规定温度、规定的放置方式、没有外电场和外磁场干扰等），由于仪表制造工艺限制，造成仪表本身内部结构特性和质量等方面的缺陷所引起的误差。
如摩擦误差、标尺刻度不准确、轴承与轴尖间隙造成的倾斜误差等，都属于基本误差范围；附加误差是指仪表离开规定的工作条件（如环境温度的改变、外电场或外磁场的影响，被测正弦交流电波形失真等）而引起的误差。
例如1.0级电流表的基本误差是满刻度的 1.0%，在仪表规定的正常工作条件下若测得电流为100mA时，则实际电流在99101mA之间。
3、常用电工测量仪表的型号电工仪表的产品型号可以反映出仪表的用途、工作原理。
电工仪表的产品型号，是按主管部门规定的电工仪表型号编制法，经生产单位申请，并由主管部门等级颁发的。
对安装式和可携式指示仪表的型号，规定有不同的编号规则。
电源维护常用测量仪表介绍电源设备的检测维护需要使用各类仪表对其参数进行周期性的测量，并要求对测试数据作出正确的分析判断，从而发现障碍隐患，分析故障源头，为供电设备的故障排除提供理论依据，保证供电网络的正常运行。
因此熟练掌握常用电源维护测量仪表是对电源维护人员最基本的要求。
本文主要介绍万用表、交直流钳形表、电力谐波分析仪、示波器、宽频杂音计、接地电阻测试仪、温湿度测试仪、声级计这9种常用电源维护仪表。
一、万用表1.1 万用表的功能档位说明万用表的品牌很多，其功能及使用方法则大同小异。
下面以VC980型万用表为例，对其功能及使用方法作简要的说明。
VC980型万用表的档位功能如图1.1所示。
图1.1 VC980数字万用表面板图①电压、电阻测量输入端。
在测量电压、电阻时接红表笔。
②公共输入端。
在测量电压、电阻、电流时接黑表笔。
③电流测试输入端。
测量电流时接红表笔，最大输入电流为200mA 。
④电流测试输入端。
测量电流时接红表笔，最大输入电流为20A 。
⑤功能档位转盘。
用于选择不同的测量功能和档位。
⑥档位及量程选择。
V ~：交流电压测量档，分为200mV、2V、20V、200V、700V 5 档V：直流电压测量档，分为200mV、2V、20V、200V、1000V 5 档。
A ~：交流电流测量档，分为200mA、20A 2 档。
A：直流电流测量档，分为20mA、200mA、20A 3 档。
Ω：电阻测量档，分为200Ω、2kΩ、20kΩ、200kΩ、2MΩ、20MΩ 6 档：通断及二极管测量档。
Hz ：频率测量功能档。
分为20kHz、200kHz 两档。
hFE：三极管放大倍数测量档。
F ：电容测量档。
分为2nF、20 nF、200 nF、2μF、20μF共5 档。
许多高级的数字式万用表采用了自动量程，取消了复杂的量程档位，简化了测量操作。
⑦三极管测试插孔。
分为PNP 和NPN 两种不同形式的插孔。
⑧电容测试输入插孔。
