基站配套电源常用计算公式

1、空调大小选择精密空调：面积×300/860＝KW（功率）注：300为层高，860为经验值。

面积×高×4＝新风量2、UPS选择UPS容量计算：确定不间断电源系统的基本容量时应留有余量，不间断电源系统的基本容量可按下式计算：E≥1.2P （8.1.7-1）式中E--不间断电源系统的基本容量（不包含备份不间断电源系统设备）（KW/KVA）P—电子信息设备的计算负荷（KW/KV A）。

功率×1.2=KVAUPS电池公式：（UPS容量<VA>)×功率因数×后备时间÷启动电压＝AH<安时>如：6KVA的UPS：6000*0.7/240＝17.5后备时间＝用已有的电池AH（如：24AH、38AH、65AH、100AH）/一组一小时的电池AH数24/17.5=1.37小时38/17.5=2.17小时65/17.5＝3.7小时100/17.5＝5.71小时一组一小时电池数＝启动电压/单节电池伏数(如：12V)启动电压＝一组电池数*单节电池伏数(如：12V)(首先要知道启动电压，启动电压需向厂商咨询)注：科尔茂的启动电压为：40K-384 30K-384 6K-240，10K以下为240，以上为384。

功率因数约0.7、0.8 。

3、线缆选择电流计算：三相 I=P/(380×1.732×0.85) 简约为：559.436单相 I=P/(220×0.85) 简约为：187相线每平方3A，零地线放小一半。

0.85714285714285714285714285714335KVA用于表示视在功率，KW用于表示有功功率，是不同的概念。

换算时用千伏安数乘于功率因数即为输出功率。

如：功率因素是0.7、0.8的,即：1KVA=1*0.7=0.7KW；1KVA=1*0.8=0.8KWw是功率P的单位，V是电压U的单位，A是电流I的单位；P=UI即1w=1VA 所以1KW=1KVA ，在直流点中是正确的。

基站电源系统（详）一基站供电系统结构基站供电系统主要由交流供电系统和直流供电系统组成。

交流供电系统:由一路市电电源、一路移动油机电源、浪涌保护器、交流配电箱(具备市电油机转换功能)组成。

直流供电系统:由高频开关组合电源(含交流配电单元、监控模块、整流模块、直流配电单元)、两组(或一组)蓄电池组组成。

交流供电系统运行方式:(1)市电正常时,由市电供电;(2)市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;(3)移动油机到站,待油机启动后,由油机供电;(4)市电恢复后,由市电供电。

直流供电系统的运行方式:在线恒压充电的全浮充供电方式。

(1)当交流电源正常时,由整流器和蓄电池并联浮充供电(整流器一方面给通信设备,一方面又给蓄电池充电,以补充蓄电池因自放电而失去的电量);(2)当交流电源中断后,由蓄电池单独向通信设备供电;(3)当交流电源恢复供电时,开关电源的监控模块自动启动整流器向通信负荷供电,并对蓄电池进行充电。

蓄电池组既为备用电源,又可以吸收高频纹波电流。

二基站电源系统实物布局基站内电源相关设备主要有：交流配电箱、浪涌保护器、室内地线排、高频开关组合电源、蓄电池组。

三交流供电部分3.1 交流供电系统分为两种型式1. TN型：系统中，电源端有一点与地直接连接，电气装置的外露可导电部分与电源端接地点用保护线直接连接；又可分为：TN-C、TN－S、TN-C-S三种。

2.TT型：在此系统中，电源端有一点与地直接连接，负荷侧电气装置外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

移动基站中常用TT型式供电3.2 对市电的要求新建基站要求引入一路三类以上（年停电次数≤54，每次停电时长≤8小时）的市电电源。

乡镇及农村基站交流电源引入容量建议为15kW（自建变压器的基站，变压器容量建议按照20KVA选定）；一般市区、城郊及县城基站交流市电引入容量建议为20kW；特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW；基站内电源电缆应采用铜芯非延燃聚氯乙稀绝缘及护套软电缆。

均充电压降低3mV，每降低1 ℃将浮充电压和均充电压升高3mV 额定容量：是指在25℃时，10小时放电以0.1C10放电使单体电池
电压降到1.80V所放出的容量。 标称容量：单体电池的额定容量，如500AH电池的标称容量为
500A。 环境温度：电池工作的温度，最佳温度为25 ℃ ，使用温度范围15
-48V
浪 涌 保 护
交 流 220V/380V 配
开 关 电
器电
源
-48V -48V
220V/380V
基站照明、空调、 通风设备
-48V
-48V
动力环境监控设备
铁塔公司维护设备
基 站 设 备
运
传 输
营 商
设设 备备
其 他 设 备
目录
一、通信电源基础知识
通信电源系统组成及工作原理 交流配电单元 直流配电单元 监控模块 整流模块 通信开关电源配置原则 通信开关电源主要参数含义 通信开关电源常见告警及原因
一、通信电源基础知识（1）
通信电源系统组成及工作原理
一、通信电系统的定义
通信电源是向通信设备及建筑负荷提供用电的设备和系统的总称。 通信电源地位：通常被称为通信设备的“心脏”。 通信设备对电源系统的一般要求：
（1）可靠 （2）稳定 （3）小型 （4）高效率
二、通信电系统的组成
通信电源系统由交流供电系统、直流供电系统、接地系统、和监控系统构成 交流供电系统：由高压市电进线、电力变压器、低压市电进线、低压交
监控模块 与开关电源系统中的交流检测单元、直流检测单元和转接单元等 组成本机监控系统，对开关电源系统及蓄电池组进行检测、控制 和故障告警。
整流模块 整流模块的主要功能是将220V交流电整流基站设备所需要的 +24V或-48V直流电。

5G基站配套电源市电引入容量需求计算及市电引入费用组成介绍自2014年开始铁塔公司成立，运营商自有基站占比逐年减小，对基站市电引入没有展开规模性整改工程，现有市电容量已经被近几年工程建设消耗殆尽，面对5G基站大功率需求，某省5G二期配套工程建设中，近30%自有基站需要市电容量扩容，其投资费用占总投资费用达50%左右。

在基站配套中，因为设计资质和引电方案受制于电业局的特殊性，多省份在工程中采用市电费用直接计列在配套工程预算表5，不单独立项市电改造工程。

市电费用主要由市电引入容量、市电引入距离、是否安装变压器三部分组成。

本文主要对市电容量需求和市电引入费用组成进行简介。

一、企标中对基站市电引入的要求在QB-J-017-2013《中国移动通信电源系统工程设计规范》中，市电的解释为“由公共电网供给的交流电力资源。

常用电压等级主要有220kV、110kV、35kV、10kV、0.4kV，其频率为50Hz。

”，基站属于第五类通信局站，宜采用三类市电供电，三类市电定义为“从一个电源引入一路供电线路，可为公共线路。

该供电线路平均每月停电次数不应大于4.5次，每次平均故障时间不应大于8h。

”基站不具备条件引入10kV市电电源时，可就近应纳入380V或220V市电电源。

二、基站市电容量需求计算交流供电系统要满足工程建设需求，应按满足近期符合，并应考虑一定的发展负荷需要配置。

在某省5G二期配套工程改造市电时，若现网市电容量满足5G新增需求，不进行改造（不考虑冗余）；若现网市电不满足容量需求，需进行改造。

市电改造可市电扩容或新增一路市电进行改造；市电改造时应考虑后期的网络容量增加需求，市电增容按照整体预留25%需求进行改造，预留25%的市电容量用于后期网络容量需求。

市电改造时需同步考虑交流配电箱容量匹配。

1、5G设备功耗需求实例2、市电容量需求计算：市电容量（W）=[无线设备功耗(现有电流*1.2*53.6+当期工程需求)+传输设备功耗]+ (蓄电池组容量（AH）/10*2.35*24) /0.9+空调数量×匹数×736+500(照明、监控及其他)。

基站配套电源详解 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-基站配套电源详解1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1基站系统结构图通信电源组成2 市电市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。

该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于 h。

两路供电线宜配置备用市电电源自动投入装置。

2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于次，平均每次故障时间不应大于6 h。

3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于次，平均每次故障时间不应大于8 h。

4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。

2）有季节性常时间停电或无市电可用。

市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。

2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。

3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。

4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。

●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。

●基站新建宜引入一路优于三类或三类（平均月市电故障≤次，平均每次故障持续时间≤8h）的市电作为主用交流电源。

外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。

工程举例： 某机பைடு நூலகம்远期需新增无线设备20KW；传输设备按200W预留；新增3P空调2台；1套48V直流电源系统，配置2组200AH蓄电池组；1套24V直流电源系统，配置2组500AH蓄电池组。问引入市电容量需多大？相关电缆如何配置？ 答：根据机房远期设备功耗确定基站市电引入容量，可按以下步骤计算： 1）、远期无线主设备负载： 无线设备20KW。 2）、空调消耗电功率： 制冷量为3P的空调，则每台空调电功率约为：3*735W=2.2KW。共计2台，即为4.4KW电功率。备注：1P空调消耗电功率为735W。 3）、蓄电池组均充充电功率： （1） 500AH/组*2组*（12节*2.35V/节）*0.1（均充电流系数）=2.82KW；备注：24V开关电源。 （2） 200AH*2*（24*2.35）*0.1=2.25KW；备注：48V开关电源。 因此，两套直流电源系统蓄电池组充电总功耗为：5.07KW。 4）、传输设备：按200W考虑。 5）、灯管及插座预留：按1KW考虑。 综上所述：基站远期总负载为：（20+4.4+5.07+0.2+1）=30.67 KW。 在配置市电引入容量时，需考虑基站类负载的功率因数，一般可按0.9来考虑。 因此，基站市电引入容量为：I=（ 30.67KW）/(3*220V*0.9)=51.6A 配置交流配电箱引入空开时，需按照远期负载的1.2-1.5倍来配置，若选型过大，空开起不到保护作用；若选型较小，当远期负载增大时，会造成频繁跳闸的问题。 因此，该基站市电交流配电箱引入空开选型为63A/3P或80A/3P空开。建议电表至交流配电箱引入电缆按照4*25平方毫米（载流量为81A)注：查勘时，交流空开一定要注明空开的相数， 例如16A/1P表示16A单相空开，16A/3P表示16A/3P表示16A三相空开

附录4：市电改造计算方法市电引入容量（KVA）=基站总功耗（KW）/0.9；基站总功耗（KW）=直流负载（KW）+交流负载（KW）；直流负载（KW）=通信设备功耗（KW）+电池充电功耗（KW）；交流负载（kw）=单台空调制冷功耗（kw）*空调数量+其他交流功耗；电池总容量（AH）=原有电池容量（AH）+新增电池容量（AH）（或替换后新电池总容量（AH））；电池充电功耗=电池总容量*充电倍率（0.1）*56(均充电压)/1000；其他功耗主要为照明等交流功耗；通过以上方式计算确定5G站点的外电需求是否满足，然后遵循对现网影响最小、造价最省、工期最短的原则，选择市电改造方案。

附录5：蓄电池改造计算方法（1）梯级电池容量计算原则：Q=K×a×(P1×T1+P2×T2)/51.2式中：Q-电池容量（Ah）；K-安全系数，取1.25；P1-一次下电侧通信设备工作实际功率（W）；P2-二次下电侧通信设备工作实际功率（W）；T1-一次下电侧设备备电总时长（h），T1不应小于等于1小时；T2-二次下电侧设备备电总时长（h）；a-温度调整系数，寒冷、寒温I、寒温II地区取1.25；其余地区取1.0；（2）铅酸电池容量计算原则：依据中华人民共和国通信行业标准《通信电源设备安装工程设计规范》（YD/T 5040-2005）的相关要求，计算公式如下：其中： Q=蓄电池容量（Ah）；K=安全系数，取 1.25；I=负荷电流（A）；T=放电小时数（h）；η=放电容量系数（根据设计规范， 3 小时系数值为 0.75）；t=实际电池所在地的最低环境温度数值（所在地有采暖设备时，按 15°考虑，无采暖设备时，按 5°考虑）；α=电池温度系数，当放电小时率≥10 时，取系数为0.006；当 1≤放电小时率≤10 时，取系数为0.008；当放电小时率＜1 时，取系数为0.01；。

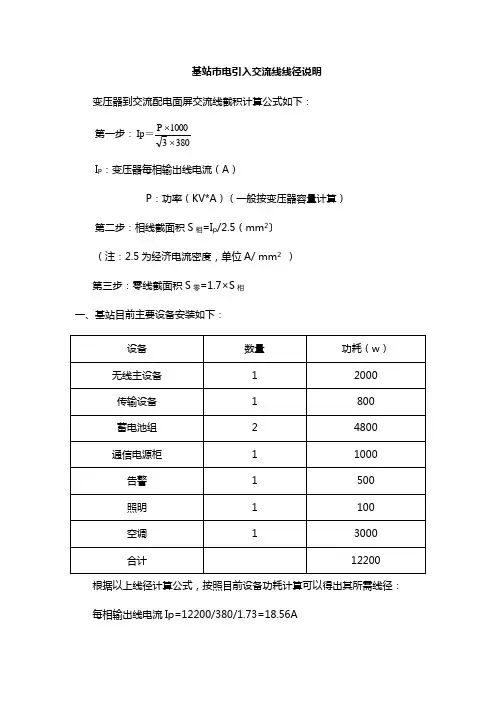

基站市电引入交流线线径说明变压器到交流配电面屏交流线截积计算公式如下： 第一步：38031000P Ip ⨯⨯＝I P ：变压器每相输出线电流（A ）P ：功率（KV*A ）（一般按变压器容量计算）第二步：相线截面积S 相=I p /2.5（mm 2〕 （注：2.5为经济电流密度，单位A/ mm 2） 第三步：零线截面积S 零=1.7×S 相 一、基站目前主要设备安装如下：根据以上线径计算公式，按照目前设备功耗计算可以得出其所需线径： 每相输出线电流Ip=12200/380/1.73=18.56A 相线截面积S 相=18.56/2.5=7.42 mm 2 零线截面积S 零=1.7*7.42=12.62 mm 2因此如不考虑日后扩容新增设备，仍不满足目前设备所需，建议电力线线缆线径为10 mm 2 /16 mm 2多股铜芯金属护套电力电缆。

由于基站蓄电池充放电均为直流电，在停电时候，由蓄电池给直流电源柜供电，再由直流电源柜分配给基站各个设备，在直流电源柜保护下不会给基站外任何设备造成影响。

二、根据2010年工艺册第三分册（市电引入及防雷接地册）第二章所述：一般市区、城郊及县城基站考虑2G 设备和3G 设备共址，交流市电引入容量要求不小于20kW（自建变压器的基站，变压器容量建议按照30kVA 选定）。

结合变压器到交流配电屏交流线截面积计算公式：每相输出线电流Ip=20*1000/380/1.73=30.4A=30.4/2.5=12.16 mm2相线截面积S相=1.7*12.16=20.16 mm2零线截面积S零因此电力线要求采用电力电缆，建议其线径要求为16 mm2 (20KVA)/25 mm2 (30kVA)多股铜芯金属护套电力电缆。

中国移动集团设计院有限公司2012年3月3日。

参 站点 基本 状况数数 Nhomakorabea值
公式 参数 设置
计算 结果
站点负载Load 站点负载电压Voltage 站点负载电流I 气候指数J 系统输出电压U 蓄电池持续供电时间T 补足蓄电池极限能耗时间N 当地日平均有效日照时间H 控制系统效率 ρ 设备每日工作小时数M 太阳能电池计算功率S 24V太阳能电池板规格型号 使用太阳能电池板的实际数量 实际配置太阳能功率S' 使用控制器容量 支架配置XTP-？
单 位 瓦（W） 伏（V） 安（A） 区间1~1.25 伏（V） 小时 天 小时 小时 峰瓦（Wp） 峰瓦/片 片 峰瓦（Wp） 安（A） 片/组 组数 米 米 平方米 安时（Ah） 区间1~1.25 摄氏度
实际支架数量 横向单片太阳能板长度 纵向单片太阳能板长度 太阳能板所占面积 Q：蓄电池容量 蓄电池 K：保险系数 (一般在1-1.25) 计算 t：环境温度(低温) η ：蓄电池容量系数
1500 54 20.00 1 48 48 3.00 5.5 0.75 24 9309.09 180 52 9360 195.00 5 11 1.6 0.9 79.2 1578.95 1.25 -15 1

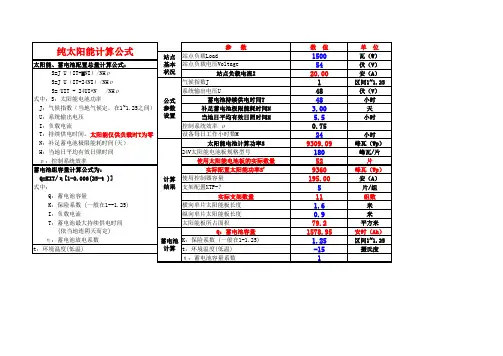

纯太阳能计算公式
太阳能、蓄电池配置总量计算公式： S=J U（IT+MNI）/NHρ S=J U（IT+24NI）/NHρ S= UIT + 24UI*N /NHρ 式中：S：太阳能电池功率 J：气候指数（当地气候定，在1~1.25之间） U：系统输出电压 I：负载电流 T：持续供电时间。太阳能仅供负载时T为零 N：补足蓄电池极限能耗时间(天） H：当地日平均有效日照时间 ρ ：控制系统效率 蓄电池组容量计算公式为： Q=KIT/η [1-0.006(25-t )] 式中： Q：蓄电池容量 K：保险系数 (一般在1--1.25) I：负载电流 T：蓄电池最大持续供电时间 (依当地连阴天而定) η ：蓄电池放电系数 t：环境温度(低温)

5G基站由BBU和AAU组成，以一个基站开通一家运营商三小区（1个BBU+3个AAU）配置，假设5G BBU功耗为350W，AAU功耗为1100W，来进行相关电源配套计算。

1 蓄电池组容量估算蓄电池容量计算公式简化如下：Q=K*(P1*T1/η+P2*T2/η)/43.2式中：Q—电池容量（Ah）；K—安全系数，取1.25；P1—一次下电侧通信设备工作实际功率（W）；P2—二次下电侧通信设备工作实际功率（W）；T1—一次下电侧设备备电总时长（h），通常为3小时；T2—二次下电侧设备备电总时长（h），通常为10小时；η—放电容量系数，电池放电3小时为0.75，10小时为1.00；43.2—蓄电池组允许的最低放电电压参数解释：基站直流配电回路有一次下电和二次下电之分，一次下电侧通信设备指基站设备，二次下电侧通信设备指传输设备、监控设备。

当市电停电后，蓄电池组开始放电，继续给基站设备和传输设备等供电。

但由于蓄电池容量有限，故在一个门限值时，会断掉电量消耗更大的基站设备供电，只保留电量消耗较小的传输设备和监控设备供电，以让蓄电池组可以继续工作一段较长的时间，以便维护人员能够有时间赶到，进行发电应急处理，此时称为一次下电。

当一次下电完成，传输设备和监控设备工作一段时间后，为了保护电池，传输设备供电会终止，此时称为二次下电。

本文假设在1个BBU+3个AAU配置下，基站传输和监控设备功耗为500W，即P2为500W。

再来计算一下P1，1*BBU功耗+3*AAU功耗=1*300W+3*1100W，即P1为3650W。

因此，根据电池容量计算公式，Q=1.25*（3650*3/0.75+500*10/1)/43.2=567（Ah）。

也就是说，基站站点新增一套5G基站设备（1个BBU+3个AAU）后，相应的需新增一组容量为500Ah的蓄电池。

2 开关电源配置估算整流设备的总容量应按负荷电流和蓄电池的均衡充电电流之和确定，计算方法如下：I总=I负+I蓄I总：开关电源容量，I负：通信用负荷电流，I蓄：蓄电池充电电流。

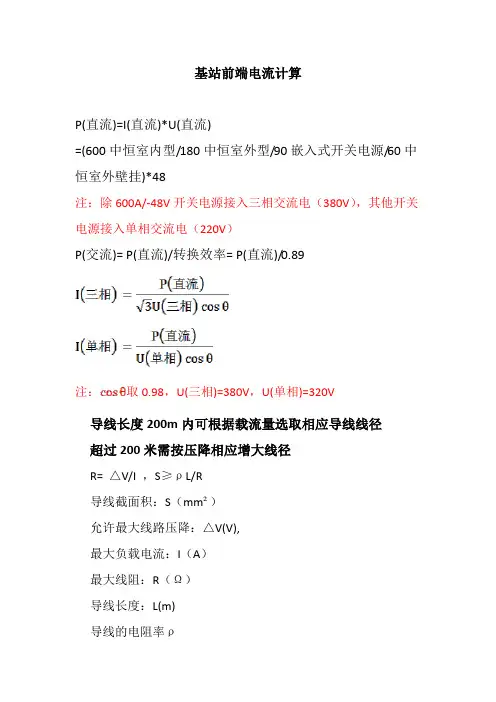

基站前端电流计算P(直流)=I(直流)*U(直流)=(600中恒室内型/180中恒室外型/90嵌入式开关电源/60中恒室外壁挂)*48注：除600A/-48V开关电源接入三相交流电（380V），其他开关电源接入单相交流电（220V）P(交流)= P(直流)/转换效率= P(直流)/0.89注：取0.98，U(三相)=380V，U(单相)=320V导线长度200m内可根据载流量选取相应导线线径超过200米需按压降相应增大线径R= △V/I ，S≥ρL/R导线截面积：S（mm²）允许最大线路压降：△V(V),最大负载电流：I（A）最大线阻：R（Ω）导线长度：L(m)导线的电阻率ρ20摄氏度时，铜导线的电阻率ρ=0.0175Ω·mm²／m，铝导线的电阻率ρ=0.0294Ω·mm²／m主设备用电1.主设备采用直流电已知主设备负载电流及电源线长度，通过压降法计算电缆线径（导线线径选取需满足相应载流量）总回路压降=△U1+0.2V+△U2+0.2V+△U3<=3.2V△U = 2IL / γS导电系数：γ（m/Ω·mm2），铜的Υ＝57 m/Ω·mm2；铝的Υ＝34 m/Ω·mm2导线中通过的最大电流：I（A）按设备的耗电功率P(W)和受电端子电压变化范围(－40～57V)的下限电压计算导线中通过的最大电流(A)；I(A)＝P（W）/40V导线长度:L(M)导线截面积：S(mm²)2. 主设备采用交流电主设备采用逆变器供电UPS容量的计算：在计算UPS容量时，将共用一台UPS的所有用电设备的额定功率相加，就得到总负载功率P的大小。

另外，应为UPS确定一个最佳运行的负载余量，其百分值称余度。

一般余度m 的值取20%左右为宜。

考虑到通信行业的特点，功率因数PF 取0.9-0.95.这样，就可以根据负载大小确定UPS的容量S,其计算为：UPS容量：S（VA）负载有功功率：P（W）负载功率因数：PF 取0.95余度：m 取0.2。

5G基站电源配置方案摘要：本文针对5G基站功耗大、备电时间短、开关电源需多次下电等变化，在蓄电池、开关电源、市电引入方面提供了配置原则和计算方法。

本文还通过实例讲解了多次下电场景下铁锂电池和铅酸蓄电池共用的计算方法，开关电源容量计算、配置以及市电引入在容量和压降方面的计算和配置。

关键词：5G基站配电；铁锂电池；差异化备电；市电引入；开关电源Application of modular power supply in 5G base station引言5G通信系统通常和现有基站共址建设，为了降低建设成本和便于管理，5G系统与现有2-4G系统使用同一套开关电源系统。

5G设备功耗较大为4G的2~3倍，共址建设时现网蓄电池、开关电源、市电引入通常容量不足需扩容。

5G和4G无线设备的备电时长不同，开关电源需要多次下电，同时会有不同种类蓄电池并联使用的情况，导致备电方案复杂，配置计算困难。

为解决上述困难，本文介绍了5G开关电源、蓄电池、市电引入等电源方案、配置及计算方法，并通过实例进行讲解。

1.开关电源配置原则开关电源改造有扩容、替换、叠加（新增）、三种方案。

存量站址开关电源的改造流程如图1所示：扩容方案：新增负载不超过现有开关电源柜总容量时，优先采用扩容方案，并通过增加差异化备电设备（负载智能管理器）的方式解决不同租户、不同系统间的差异化备电需求。

替换方案：现有开关电源总容量不足，无法通过直接扩容的方式满足新增负载功耗需求，具备割接条件时，采用大容量新开关电源替换现有开关电源。

叠加（新增）方案：现有开关电源总容量不足，现场有空间，不具备割接条件或无法取得客户同意割接的情况下，采用叠加（新增）一套新开关电源的方案，即在保留原开关电源基础上，额外新增一套开关电源。

图1 开关电源改造流程图2.蓄电池配置原则目前运营商5G无线设备只需1小时备电，非5G无线设备需3小时备电，传输设备需10小时备电。

5G系统与原有系统共同使用一套开关电源时，若原有蓄电池可满足所有系统3小时备电则无需增加蓄电池；否则需新增电池共用管理器和差异化备电设备，同时按照每套5G系统配置不低于100AH铁锂电池（具体配置为锂电池放电最大电流应大于总负载电流，即原有负载电流和5G负载电流之和）。

柴油发电机容量计算1:asdfssP=2*（P 入+P空调+P照明+P其他...）其中:P ------- 油机容量P 入- 电源输入功率P 空调空调输入功率P照明照明用电P其他其他需要油机供电设备柴油发电机容量计算2:柴油发电机组容量应该满足稳定计算负荷的要求。

P js =K c P e=P eP rg =kP jS =1.2P eP js- 需要柴油发电机供电的负荷的计算功率（kW）K c- 总需用系数；取Kc=1；P e- 需要柴油发电机供电的负荷的额定功率（kW）；P rg- 柴油发电机组的输出功率（kW）；K- 可靠系数：K=1.2市低压配电屏容量计算市电低压配电屏在中小局站一般按满足终局容容量应满足下式 :Ie ≥Se*1000/ √3*380式中： Ie- 市电低压配电屏额定电流（ A ）;Se- 变压器的额定容量（ KVA ）.通信用交流配电屏容量计算： 电力室交流配电屏的额定容量应满足下式需要：Ie ≥ P*1000/ √ 3*380*cosQ式中： Ie- 交流配电屏的额定电流 （A ）;P- 交流配电屏所保证的交流负荷远期最大值cosQ- 功率因数。

整流模块配置：N=（I f +I c ）/I m +1 （取整）N-- 整流模块数I f -- 本期负荷电流I c --10 小时率电池充电电流 Q/10I m -- 每个模块电流 量考虑 , 其额定 (kw);N≤10时,1 只备用; N>10时,每10只备用1只.蓄电池的容量计算:Q≥KIT/ η[1+ α(t-25)]Q-蓄电池容量(Ah);K-安全系数,取 1.25I- 负荷电流(A);T- 放电小时数(h), 见表η-放电容量系数, 见表;t- 实际电池所在地环境温度系数。

所在地有采暖时，按15℃考虑, 无采暖设备时, 按5℃考虑;α- 电池温度系数(1/ ℃),当放电小时率≥10 时, 取α=0.006;当10＞放电小时率≥ 1 时, 取α=0.008;当放电小时率＜ 1 时,取α=0.01 。

（完整版）通信机房电源计算公式柴油发电机容量计算1:asdfssP=2*(P入+P空调+P照明+P其他...)其中:P--------油机容量P入------电源输入功率P空调----空调输入功率P照明----照明用电P其他----其他需要油机供电设备柴油发电机容量计算2:柴油发电机组容量应该满足稳定计算负荷的要求。

P js=K c P e=P eP rg=kP jS=1.2P eP js-需要柴油发电机供电的负荷的计算功率（kW）; K c-总需用系数；取Kc=1；P e-需要柴油发电机供电的负荷的额定功率（kW）；P rg-柴油发电机组的输出功率（kW）；K-可靠系数：K=1.2市低压配电屏容量计算:市电低压配电屏在中小局站一般按满足终局容量考虑,其额定容量应满足下式:Ie≥Se*1000/√3*380式中：Ie-市电低压配电屏额定电流（A);Se-变压器的额定容量（KVA).通信用交流配电屏容量计算：电力室交流配电屏的额定容量应满足下式需要：Ie≥P*1000/√3*380*cosQ式中： Ie-交流配电屏的额定电流(A);P-交流配电屏所保证的交流负荷远期最大值(kw);cosQ-功率因数。

整流模块配置：N=(I f+I c)/I m +1 （取整）N--整流模块数I f--本期负荷电流I c--10小时率电池充电电流Q/10I m--每个模块电流N≤10时,1只备用; N＞10时,每10只备用1只.蓄电池的容量计算:Q≥KIT/η[1+α(t-25)]Q-蓄电池容量(Ah);K-安全系数,取1.25I-负荷电流(A);T-放电小时数(h),见表η-放电容量系数,见表;t-实际电池所在地环境温度系数。

所在地有采暖时，按15℃考虑,无采暖设备时,按5℃考虑;α-电池温度系数(1/℃),当放电小时率≥10时,取α=0.006;当10＞放电小时率≥1时,取α=0.008;当放电小时率＜1时,取α=0.01。

基站配套电源常用运算公式1 基站配套电源系统组成2 基站配套地电源线挑选与运算基站配套电源线总体分布图基站常用电缆明细表Ø\ , PEźØñ»@..Ą1ñîż$ï@.Åź Ÿi•Jź»Ał3@1fit ,Bl@ż@jfiï ,C I•7Omm•mm1•7Omm’直流电力线截面地挑选与运算直流供电回路可按答应压降法确定电力线截面积，不同工作电压下压降固定安排值案例：某局市话-48V 电源，远期忙时最大负荷电流为500A ，从蓄电池到直流配电屏线路距离为6m ，直流配电屏到市话机房配电屏距离为15m ，每段应挑选什么规格型号地馈电线？解：求蓄电池到直流配电屏导线截面由于电池到直流配电屏一般用铜导线，所以，另外查表rT=57可得，这段导线答应压降ΔU=0.2V, 故选用RVVZ （mm2 ）铜芯阻燃聚氯乙稀绝缘护套软1X300电缆4 条（两正两负）；该型铜芯线安全载流量为744A ，完全符合实际负载电流要求；求直流配电屏到市话机房配电屏导线截面由表可知这段压降Δ，故：选用RVVZ （mm2 ）铜芯阻燃聚氯乙稀绝缘护套软1X240电缆4 条（两正两负），选用（mm2 ）铜芯RVVZ 1X120阻燃聚氯乙稀绝缘护套软电缆 1 条（爱护地）；该型铜芯线安全载流量为628A ，完全符合实际负载电流要求；沟通电力线截面挑选与运算沟通低压电力线挑选，按导线地安全载流量法（各种绝缘导线，答应长期通过地最大电流，称为依据其绝缘地种类与敷设方法，安全载流量）挑选导线；配电变压器到沟通配电屏地每根导线电流，可按下式运算油机发电机至沟通配电屏每根导线电流，可按下式运算沟通配电屏至开关电源整流架导线上地电流，可按下式运算沟通配电屏至UPS 设备输入导线上地电流，可按下式运算UPS 至沟通配电屏输入导线上地电流，可按下式运算UPD 配电屏至负载设备导线上地电流，可按下式运算UPD 配电屏至负载设备导线上地电流，可按下式运算案例：某局新装-48V 开关电源整流模块架 1 架，该开关电源整流模块架远期配置1000A ，从沟通配电屏至开关电源整流模块架应选择什么规格型号地馈电线？选用RVVZ （m m2 ）铜芯阻燃聚氯乙稀绝缘护套软电5X50缆1条（A ，B ，C三相各1 芯，零线1 芯，爱护地1 芯）；线该型铜芯线安全载流量为155A ，完全符合实际负载电流要求；沟通电力线截面挑选- 载流量聚氯乙烯绝缘电缆空气中敷设时答应载流量注：1 ，表中系铝芯电缆数值；铜芯电缆地答应连续载流量值可乘以；2 ，单芯只适用于直流；3 沟通配电箱地配置4 UPS 容量挑选UPS 容量挑选：估算中远期地总功耗，至少预留30% 地余量例如：一个室分站，远端RRU 沟通供电，要加UPS ；一共3 个RRU ，每个300W ，预留WLAN 交换机250W ，就功率需求为：，UPS 容量挑选：(300*3+250)=1150W向上取整)1150/0.7=2KVA(5 开关电源设备容量配置开关电源＝基站设备直流负荷+蓄电池充电电流整流模块数量按n+1 冗余方式配置，其中：n= （基站设备直流负荷+蓄电池充电电流）/ 本期配置单个整流模块容量，进位取整数；一次下电分路，50A （或32A ）×18（直流空开）,16A×6（直流空开），主要接入无线设备；二次下电分路，32A×6（直流空开），16A×6（直流空开），主要接入传输设备；6 蓄电池地配置按基站近期负载进行配置；结合该地区市电状况进行配置，需考虑市电停电，移动油机由维护中心至基站路途时间，爱护人员不足或停电基站较多时地等待时间；对于VIP 基站及地理位置较偏远，应急发电不便地基站可适当增加蓄电池组后备时间；其中：K－安全系数I －近期负荷电流T－放电小时数（h）t －最低环境温度（5 ℃）η－放电容量系数α－电池温度系数。

柴油发电机容量计算1:asdfssP=2*（P入+P空调+P照明+P其他…）其中:P ------ 油机容量P 入 - 电源输入功率P 空调空调输入功率P 照明照明用电P其他----其他需要油机供电设备柴油发电机容量计算2:柴油发电机组容量应该满足稳定计算负荷的要求。

P js =K c P e=P eP rg=kP jS=1.2P eP js -需要柴油发电机供电的负荷的计算功率（kW）K c- 总需用系数；取Kc=1；P e- 需要柴油发电机供电的负荷的额定功率（kW）；P rg-柴油发电机组的输出功率（kW；K- 可靠系数：K=1.2市低压配电屏容量计算市电低压配电屏在中小局站一般按满足终局容容量应满足下式:le > Se*1000/ V 3*380式中：le-市电低压配电屏额定电流（A）;Se- 变压器的额定容量（KVA）.通信用交流配电屏容量计算：电力室交流配电屏的额定容量应满足下式需要：le > P*1000/ V3*380*cosQ式中：le- 交流配电屏的额定电流（A）;P- 交流配电屏所保证的交流负荷远期最大值cosQ- 功率因数。

整流模块配置：N=（l f +l c）/l m +1 （取整）N-- 整流模块数l f-- 本期负荷电流l c--10 小时率电池充电电流Q/10l m-- 每个模块电流N< 10时,1只备用；N > 10时,每10只备用1只.量考虑, 其额定(kw);蓄电池的容量计算：4 KIT/ n [1+ a(t-25)]Q-蓄电池容量(Ah);K-安全系数,取1.25I-负荷电流(A)；T-放电小时数(h),见表n -放电容量系数，见表；t-实际电池所在地环境温度系数。

所在地有采暖时，按15C考虑,无采暖设备时，按5C考虑；a -电池温度系数(1/ C ),当放电小时率》10时,取a =0.006;当10＞放电小时率》1时,取a =0.008;当放电小时率V 1时,取a =0.01。

标称 截面 mm2 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500
ZARV 1芯 3.5 4.0 4.5 6.0 9.0 10.5 12.5 14.0 17.5 20.0 22.0 24.5 25.5 27.5 30.5 33.5 38.5 42.0 1芯 5.3 5.8 6.0 8.5 10.5 12.0 14.0 16.0 19.0 21.0 24.0 26.0 28.0 31.0 32.0 38.5 43.5 48.0 2芯 6.2 10.6 11.0 15.0 20.5 23.0 24.5 23.0 26.0 29.0 33.0 36.0 40.0 43.5 56.0 -
13
电源线选择
电缆选型:
14
电源线选择
电缆主要技术参数:
型 号 额定电压 450／750V 0.6／1000V 芯 1 1,2，3，3+1，4，4＋1 数 标称截面mm2 1.5－500 1.5-240 ZA-RVZ ZA-RVV、ZA-RVV22
15
电源线选择
电缆外径:
电 缆 平 均 外 径 上 限 mm
5
电力电缆计算
摘自： YD-T5040-2005通信电源设备安装工程设计规范
6
电力电缆计算
电缆载流量（25℃时）:
标称 截面 mm2 1.5 2.5 4 6 10 16 25 35 50 最大载流量 1芯 30 40 50 62 83 113 151 188 244 2芯 25 33 43 59 71 98 133 162 207 3芯 21 28 36 51 63 88 121 145 188 A 4芯 18 26 33 46 57 82 113 134 170 5芯 13 18 24 43 52 75 103 122 155 标称 截面 mm2 70 95 120 150 185 240 300 400 500 最大载流量 1芯 304 336 417 467 545 628 744 909 1065 2芯 248 275 361 427 487 522 3芯 234 264 323 370 412 489 A 4芯 210 238 294 349 385 457 5芯 191 217 268 314 347 411 -
