通信机房电源配套设备

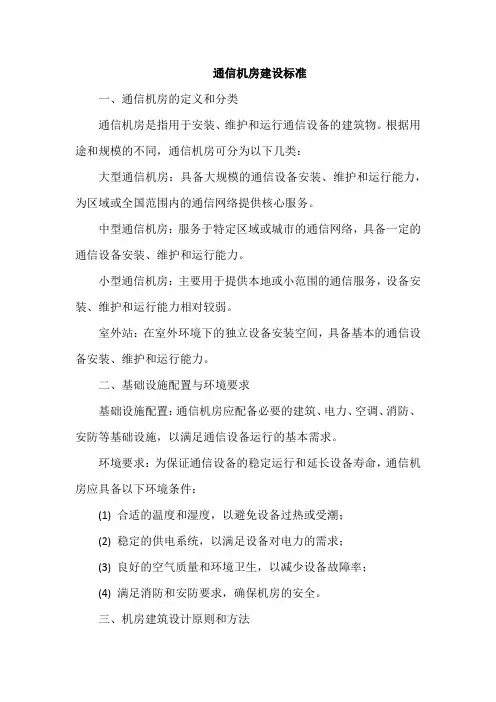

通信机房建设标准一、通信机房的定义和分类通信机房是指用于安装、维护和运行通信设备的建筑物。

根据用途和规模的不同，通信机房可分为以下几类：大型通信机房：具备大规模的通信设备安装、维护和运行能力，为区域或全国范围内的通信网络提供核心服务。

中型通信机房：服务于特定区域或城市的通信网络，具备一定的通信设备安装、维护和运行能力。

小型通信机房：主要用于提供本地或小范围的通信服务，设备安装、维护和运行能力相对较弱。

室外站：在室外环境下的独立设备安装空间，具备基本的通信设备安装、维护和运行能力。

二、基础设施配置与环境要求基础设施配置：通信机房应配备必要的建筑、电力、空调、消防、安防等基础设施，以满足通信设备运行的基本需求。

环境要求：为保证通信设备的稳定运行和延长设备寿命，通信机房应具备以下环境条件：(1) 合适的温度和湿度，以避免设备过热或受潮；(2) 稳定的供电系统，以满足设备对电力的需求；(3) 良好的空气质量和环境卫生，以减少设备故障率；(4) 满足消防和安防要求，确保机房的安全。

三、机房建筑设计原则和方法建筑设计原则：通信机房的建筑设计应遵循结构合理、功能完善、安全可靠的原则，同时考虑环保、节能和可持续发展的要求。

建筑方法：在满足功能需求的前提下，应尽量采用模块化、标准化、智能化的建筑方法，以降低建设成本和提高建设效率。

四、电气与室内管线设施施工要求电力设施：通信机房应配备稳定可靠的电源设备，以满足通信设备的电力需求。

电力设施应具备防雷击、防静电等保护功能。

室内管线设施：通信机房的室内管线设施应包括电力管线、通信管线、空调水管等。

管线施工应遵循规范要求，确保布局合理、安全可靠。

五、设备安装与布局规范设备安装：通信设备的安装应遵循制造商提供的安装指南和规范，确保设备稳定可靠地运行。

布局规范：通信设备的布局应合理有序，便于维护和操作。

同时应考虑扩展空间的需求，以便未来设备升级或扩容。

六、系统调试与验收标准系统调试：在设备安装完成后，应对通信系统进行调试，确保各设备之间的连接畅通，系统运行稳定可靠。

通信机房配套标准化电源设计要点以《通信机房配套标准化电源设计要点》为标题，实施电源设计是通信机房设计的重要组成部分之一，通信机房设计中的配电系统设计要求比较高，设计中既要安全又能满足业务的要求，要采取合理的电源解决方案，保证机房操作运行的稳定性和可靠性。

一、通信机房配套标准化电源设计（1）电源模块的选择1.1确定电源模式当前机房配套标准化电源设计主要有双元电源、三相电源和交流电源等三种模式。

根据用电量、配电系统结构、电源系统环境等考虑，确定机房用电量，确定可以选择哪种电源模式，以便下一步进行配电系统设计。

1.2定电源型号电源型号的选择要根据电源模式的选择，可以采用逆变器和UPS 电源系统，也可以选择稳压电源和蓄电池等，通常情况下，对于高容量及关键节点的电源，一般采用UPS电源系统，而低容量及非关键节点的电源，一般采用立式稳压电源，低容量电源可以考虑节能、静音产品优先考虑。

1.3定电源运行模式机房配套标准化电源设计时，需要根据机房实际使用情况确定电源的运行模式，一般有普通运行模式、紧急模式和临时模式等。

普通运行模式是指机房设备正常运行，采用稳压电源或UPS电源；紧急模式是指机房设备正常运行，同时采取蓄电池措施；临时模式是指机房用电量暂时增加，但时间不长，只采取紧急模式等。

二、机房配套标准化电源设计（2）电源模块的布设2.1源线路布设电源线路布设要确保供电质量，有利于电源系统长期稳定运行。

根据机房设备的实际电源需求，将电源线路布设到主要设备，以满足机房电源供应的要求。

2.2源模块的调试电源模块的调试是机房配套标准化电源设计的最后一步。

主要包括模块的安装、内部线路的调试、电气参数的测试、调节及保护功能的调整及系统联调等环节，为了确保系统的运行稳定，要认真负责。

系统调试完成后还要进行安装调试现场报告和电源合格证书等，以便确保电源系统的合格运行。

三、结论机房配套标准化电源设计是重要组成部分，要安全又能满足业务的要求，首先要确定电源模式，确定电源型号，确定电源运行模式，然后布设电源线路，完成机房配套标准化电源设计，最后要进行调试和报告，以确保系统的正确运行。

通信机房供配电配置标准总结：
1. 供电系统应满足通信设备的电源需求，包括额定电压、电压波动范围、频率及频率变化范围等。

2. 供电系统应具备较高的可靠性，如采用双路供电、备用电源等措施，以确保通信设备在故障情况下能正常运行。

3. 供电系统应具备良好的电磁兼容性，防止电磁干扰影响通信设备的正常工作。

4. 供电系统的设计应符合相关国家和行业标准，如GB 50174-2017《数据中心设计规范》、YD 5003-2010《通信局（站）防雷与接地设计规范》等。

5. 机房内应设置合理的配电设备和线路，如配电柜、开关柜、母线槽等，以实现电源的合理分配和传输。

6. 机房内电源线应采用阻燃或耐火材料，并进行可靠的接地处理，以确保电力安全。

7. 机房内应设置相应的电源监控系统，对供电系统的运行
状态进行实时监测和记录，便于及时发现和处理问题。

8. 机房内应设置备用发电设备，如柴油发电机组、燃气发电机组等，以应对突发停电情况。

9. 机房内应设置UPS（不间断电源）系统，为关键设备提供持续稳定的电力供应。

10. 机房内应设置电池组作为备用电源，以确保在主电源失效时，通信设备能够继续运行一段时间，便于进行应急处理。

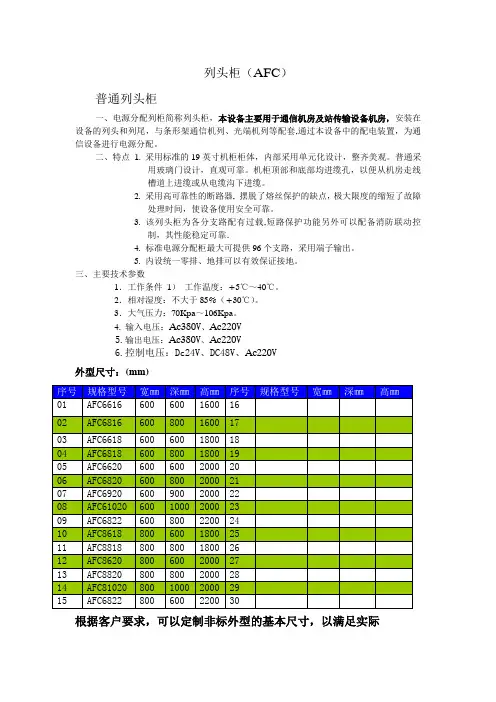

列头柜（AFC）
普通列头柜
一、电源分配列柜简称列头柜，本设备主要用于通信机房及站传输设备机房，安装在设备的列头和列尾，与条形架通信机列、光端机列等配套,通过本设备中的配电装置，为通信设备进行电源分配。

二、特点1. 采用标准的19英寸机柜柜体，内部采用单元化设计，整齐美观。

普通采
用玻璃门设计，直观可靠。

机柜顶部和底部均进缆孔，以便从机房走线
槽道上进缆或从电缆沟下进缆。

2. 采用高可靠性的断路器, 摆脱了熔丝保护的缺点，极大限度的缩短了故障
处理时间，使设备使用安全可靠。

3. 该列头柜为各分支路配有过载,短路保护功能另外可以配备消防联动控
制，其性能稳定可靠．
4. 标准电源分配柜最大可提供96个支路，采用端子输出。

5. 内设统一零排、地排可以有效保证接地。

三、主要技术参数
1．工作条件1）工作温度：+5℃～40℃。

2．相对湿度：不大于85%（+30℃）。

3．大气压力：70Kpa～106Kpa。

4. 输入电压：Ac380V、Ac220V
5.输出电压：Ac380V、Ac220V
6.控制电压：Dc24V、DC48V、Ac220V
外型尺寸：(mm)
根据客户要求，可以定制非标外型的基本尺寸，以满足实际
机柜型
普通型
杭州勤诚科技有限公司。

通信基站电源系统的组成、通信基站电源系统的组成通信基站电源系统的组成通信基站供电系统图基站要求引入一路三类以上（含三类）的市电电源。

乡镇及农村基站交流电源引入容量建议为15kW（自建变压器的基站，变压器容量建议按照20KVA选定），一般市区、城郊及县城基站交流市电引入容量建议为20kW，特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW。

基站交流供电系统由一路380V交流市电引入、防雷箱、交流配电箱和开关电源架中的交流配电单元组成。

基站内所有交流用电设备：开关电源、空调、照明、插座、铁塔的航空警示灯等供电电源，均从交流配电箱的输出分路引接。

防雷箱接线示意图（凯文接法）通信基站交流配电系统图通信基站供电系统图基站要求引入一路三类以上（含三类）的市电电源。

乡镇及农村基站交流电源引入容量建议为15kW（自建变压器的基站，变压器容量建议按照20KVA选定），一般市区、城郊及县城基站交流市电引入容量建议为20kW，特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW。

基站交流供电系统由一路380V交流市电引入、防雷箱、交流配电箱和开关电源架中的交流配电单元组成。

基站内所有交流用电设备：开关电源、空调、照明、插座、铁塔的航空警示灯等供电电源，均从交流配电箱的输出分路引接。

防雷箱接线示意图（凯文接法）通信基站交流配电系统图交流配电箱内需配置市电/油机切换开关、移动油机应急接口。

市电正常时，市电作为主用交流电源为基站提供交流电源；市电故障时，将移动油机运至市电故障基站，为站内设备供电。

在油机尚未启动前，通信设备由蓄电池组供电。

高频开关电源（AC/DC变换器）蓄电池直流配电箱高频开关电源一般由交流配电单元、直流配电单元、高频整流模块和监控模块组成。

完成从交流配电箱引入交流电，将交流电通过整流模块整流为直流电后，输出到直流配电单元与负载及蓄电池连接，为负载供电，给电池充电。

同时监控模块实现对电流、电压、电池充电状态进行监控。

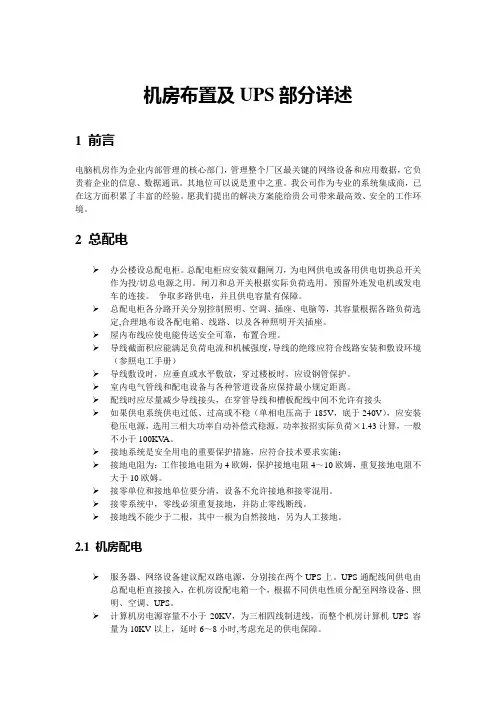

机房布置及UPS部分详述1 前言电脑机房作为企业内部管理的核心部门，管理整个厂区最关键的网络设备和应用数据，它负责着企业的信息、数据通讯。

其地位可以说是重中之重。

我公司作为专业的系统集成商，已在这方面积累了丰富的经验。

愿我们提出的解决方案能给贵公司带来最高效、安全的工作环境。

2 总配电办公楼设总配电柜。

总配电柜应安装双翻闸刀，为电网供电或备用供电切换总开关作为投/切总电源之用。

闸刀和总开关根据实际负荷选用。

预留外连发电机或发电车的连接。

争取多路供电，并且供电容量有保障。

总配电柜各分路开关分别控制照明、空调、插座、电脑等，其容量根据各路负荷选定,合理地布设各配电箱、线路、以及各种照明开关插座。

屋内布线应使电能传送安全可靠，布置合理。

导线截面积应能满足负荷电流和机械强度，导线的绝缘应符合线路安装和敷设环境（参照电工手册）导线敷设时，应垂直或水平敷放，穿过楼板时，应设钢管保护。

室内电气管线和配电设备与各种管道设备应保持最小规定距离。

配线时应尽量减少导线接头，在穿管导线和槽板配线中间不允许有接头如果供电系统供电过低、过高或不稳（单相电压高于185V，底于240V），应安装稳压电源，选用三相大功率自动补偿式稳源，功率按招实际负荷×1.43计算，一般不小于100KV A。

接地系统是安全用电的重要保护措施，应符合技术要求实施：接地电阻为：工作接地电阻为4欧姆，保护接地电阻4～10欧姆，重复接地电阻不大于10欧姆。

接零单位和接地单位要分清，设备不允许接地和接零混用。

接零系统中，零线必须重复接地，并防止零线断线。

接地线不能少于二根，其中一根为自然接地，另为人工接地。

2.1 机房配电服务器、网络设备建议配双路电源，分别接在两个UPS上。

UPS通配线间供电由总配电柜直接接入，在机房设配电箱一个，根据不同供电性质分配至网络设备、照明、空调、UPS。

计算机房电源容量不小于20KV，为三相四线制进线，而整个机房计算机UPS容量为10KV以上，延时6～8小时,考虑充足的供电保障。

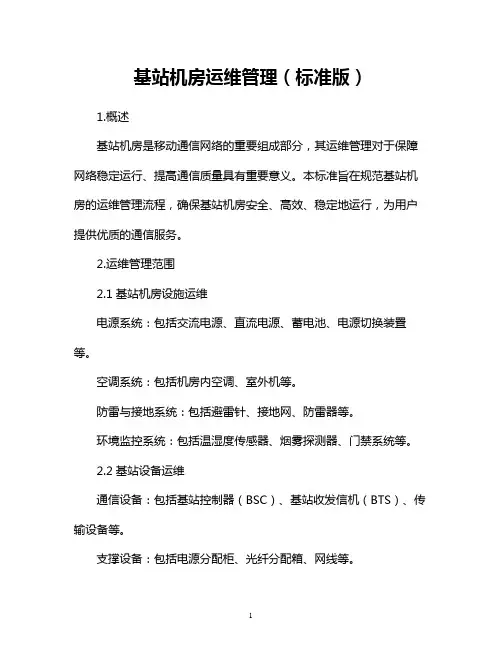

基站机房运维管理（标准版）1.概述基站机房是移动通信网络的重要组成部分，其运维管理对于保障网络稳定运行、提高通信质量具有重要意义。

本标准旨在规范基站机房的运维管理流程，确保基站机房安全、高效、稳定地运行，为用户提供优质的通信服务。

2.运维管理范围2.1基站机房设施运维电源系统：包括交流电源、直流电源、蓄电池、电源切换装置等。

空调系统：包括机房内空调、室外机等。

防雷与接地系统：包括避雷针、接地网、防雷器等。

环境监控系统：包括温湿度传感器、烟雾探测器、门禁系统等。

2.2基站设备运维通信设备：包括基站控制器（BSC）、基站收发信机（BTS）、传输设备等。

支撑设备：包括电源分配柜、光纤分配箱、网线等。

配套设备：包括天线、馈线、抱杆等。

3.运维管理内容3.1基站机房设施运维管理电源系统运维管理（1）定期检查电源设备，确保设备正常运行。

（2）定期对蓄电池进行充放电测试，确保蓄电池性能良好。

（3）定期检查电源切换装置，确保切换功能正常。

空调系统运维管理（1）定期检查空调设备，确保设备正常运行。

（2）定期清洗空调滤网，保证空调效果。

（3）定期检查室外机，确保散热良好。

防雷与接地系统运维管理（1）定期检查避雷针、接地网等设施，确保防雷效果。

（2）定期检查防雷器，确保防雷器正常工作。

（3）定期对接地电阻进行测量，确保接地电阻符合要求。

环境监控系统运维管理（1）定期检查温湿度传感器、烟雾探测器等设备，确保设备正常运行。

（2）定期检查门禁系统，确保门禁功能正常。

（3）定期对环境监控系统进行维护，确保监控系统稳定可靠。

3.2基站设备运维管理通信设备运维管理（1）定期检查通信设备，确保设备正常运行。

（2）定期对设备进行软件升级，提高设备性能。

（3）定期对设备进行故障排查，确保设备稳定运行。

支撑设备运维管理（1）定期检查电源分配柜、光纤分配箱等设备，确保设备正常运行。

（2）定期检查网线等连接线缆，确保线缆无损坏。

（3）定期对设备进行故障排查，确保设备稳定运行。

通信电源运行维护规程规范篇一：通信电源运行维护规程通信电源设备运行维护规程一、总则通信电源是通信畅通的基础和保障，通信电源应保证对通信设备不间断的质量良好的供电。

通信电源设备应满足通信设备对电源的要求。

1.1 系统概述通信电源放置在网控楼一楼载波机房和电源室（蓄电池组），为光纤通信设备、交换设备、载波设备、GPS同步主时钟、通信终端设备、保护接口装置提供交直流电源，是通信网络正常运行的根本保障。

通信电源包括两台艾默生PS48300/30智能高频开关电源和两组艾默生Telion系列T2V300E/A型号阀控式密封铅酸蓄电池组。

智能高频开关电源由交流分配屏、直流分配屏，整流模块、监控模块组成。

通信电源的维护由通信班负责，维护人员应熟悉所辖通信电源《用户手册》、《技术手册》，看得懂《通信电源开关柜用户配线表》，掌握《基本操作说明书》和测试步骤。

维护职责有：1) 认真执行上级规程和各项规章制度，落实岗位责任制。

2) 切实做好对通信电源设备的维护，组织分析电源设备的运行情况，保证设备完好、系统运行正常。

3) 发生故障时，要迅速采取措施，组织抢修并向上级报告。

4) 提出设备的更新和改造项目，经上级批准后进行实施。

5) 管理电源设备的原始记录和技术档案资料。

6) 加强人员培训，学习业务技术和先进经验，不断提高维护水平。

1.2 检修申请流程1.2.1 接到电气值班人员线路停电和恢复供电通知，维护人员必须在通信电源设备现场，密切监视备用电源和蓄电池的工作状态，发现问题及时处理，并做好记录。

1.2.2 长时间失去交流供电时，仅有蓄电池备用，维护人员应密切监视蓄电池的供电电压。

当蓄电池供电电压降至-46V时，应关闭备用设备电源，尽量减少直流供电负载，并及时与电气值班人员联系。

如同时遇电网事故，通信中断将影响电网事故处理时，以保证主要通信畅通为原则，不考虑蓄电池损坏问题。

2.3通信电源设备检修前，按规定报检修申请，申请批准后，在批复的工作期限内履行工作票手续，完成检修作业。

通信机房 UPS电源的配置与维护摘要：随着我国通信行业的成长，为满足于用户的需求，通信机房的数量也在逐年提升。

通信机房中包含着大量的计算机设备、空调等，都需要借助电力作为主要动力运行，一旦出现电源方面的问题和故障，极有可能诱发机房紊乱、设备暂停运行，甚至会出现重要信息丢失、电路故障、设备损坏等现象。

鉴于此，需要对通信机房中的UPS电源进行科学配置、精准维护，确保机房稳定运行，为通信行业发展奠定稳健的基础。

关键词：通信机房；UPS；电源；维护通信电源是通讯系统运行的核心部分，一旦电源失效直接影响通信系统的运行，出现供电质量下降、电源中断的问题，通信系统不能够流畅运行，出现程度不一的系统故障。

鉴于此，在通信机房UPS设计和维护过程中需要重点关注设备运行情况，严格按照国家制定的标准和说明进行分析，保证机房稳定运行。

一、UPS电源的建设（一）UPS电源选择和配置UPS电源可以按照不同的工作模式进行划分，有后备式、在线式、在线互动式三大类。

在通信机房运行的过程中对于电源的性能、参数要求较高，为了保障机房能够稳定工作，需要结合使用需求选择最佳的设备仪器。

由于在机房运行的过程中电源是时刻工作的，没有转切换时间，在通信机房中使用的绝大多数都是在线式UPS。

现阶段，市场中的UPS设备种类较多，在线式设备的价格较高，但是使用过程中的性能、稳定性较强。

在通信机房电源设备选择时需要甄别不同型号和参数的设备，选择质量优良、品牌社会口碑较好的电源设备。

UPS电源的容量单位为kVA【1】。

在设备配置的过程中重点关注的问题之一便是电源能够承担的功率；而后需要检查电源设备的功率因子，需要保证功率因子的参数在0.8—1，这个数值能够在UPS的参数表中看到；最后，需要确保电源的通信负载功率是额定功率的70%左右，能够有效降低电源使用过程中出现故障频率，也能够根据以上三个数据计算出UPS电源的总体容量。

（二）蓄电池选择和配置市场中蓄电池的品种也十分丰富，在选择的过程中性需要考虑到电源使用的时间、稳定性等，通常情况下选择的是铅酸免维护电池。

计算机机房UPS配备方案建议一、配臵方案建议1.1容量1.1.1相关因素及说明选配UPS过程中考虑容量问题时，列举决定容量大小的相关因素，并具体说明各因素与容量的具体关系。

确定UPS容量大小应参考因素主要有：实际负载容量、负载的类型、容量使用率、环境条件、UPS的类型及实际负载能力、潜在扩容需求等。

实际应用中应考虑：A、实际负载容量这是决定UPS容量大小的最根本因素。

UPS的输出能力必须达到或超过负载需要才能保证正常供电。

实际应用中要考虑UPS是采用集中式供电还是分布式供电。

采用集中式供电的负载总量应是将机房所有由UPS供电负载的功率累计。

采用分布式供电的则根据每台UPS所带负载不同确定。

通常电气设备的负载容量称为视在功率，用S表示，单位V A。

视在功率包含有功功率P（单位W）和无功功率Q（单位Var），其大小的关系是S2=P2+Q2。

这里我们将有功功率与视在功率的比值称为功率因数，纯阻负载的功率因数为1，容性负载的功率因数一般在0.6~0.7。

B、负载的类型如上所述，不同类型的负载其有功功率和无功功率的比例不同，但UPS需向负载同时提供足够的有功功率和无功功率，则实际输出能力受负载类型所限制。

对于计算机类负载，UPS基本上可以输出额定的功率，如果负载是阻性或电感性的，则UPS的输出功率有所下降，需要加大UPS容量。

例如功率因数为0.7的1KV A UPS，带计算机负载可以带满1KV A，带纯阻性负载最多只能带700V A（这时有功功率是700W），带电感性负载则更低。

因此在计算负载容量时，对以W值表现功率的阻性、感性负载，应折算成V A值，一般地计算方法是：阻性负载的V A值=W值÷0.7；感性负载的V A值=W 值÷0.3。

C、UPS容量使用率由于计算机机房设备有各种开关电源类的非线性负载及各类打印机负载，这些负载冲击电流大，如果供电UPS容量过小，长期重载运行，容易出现波形失真，而且易造成输出末级功率器件过流，加上重载引起的发热量，对系统可靠性明显不利。

市电（高压，10kv，一路或两路）-变压器-通信大楼低压配电室低压配电屏（市电油机转换屏，380V）-低压配电室交流配电屏-机房电力室交流配电屏
机房电力室交流配电屏-（交流电缆连接，单项或三项）-高频开关电源（又叫整流器）-（机架间直流铜排并联）-直流配电屏
直流配电屏-（直流电缆连接，一般一主一备四条电缆）-蓄电池（两组，每组24块，每块2v，总电压-48v）
直流配电屏-（直流电缆连接，一般一主一备四条电缆）-机房直流电源分支柜-列头柜-各列内设备供电
机房电力室交流配电屏-（交流电缆连接，一般为三项）-UPS主机
UPS主机-（直流电缆连接，一般一主一备四条电缆）-蓄电池（两组，每组194块，每块2v，总电压384v）
UPS主机-输出至交流配电屏-给各用电设备供电
这些设备一般都是单独地线接至机房接地通排。
