PADS生成GERBER文件步骤及CAM350的简单使用

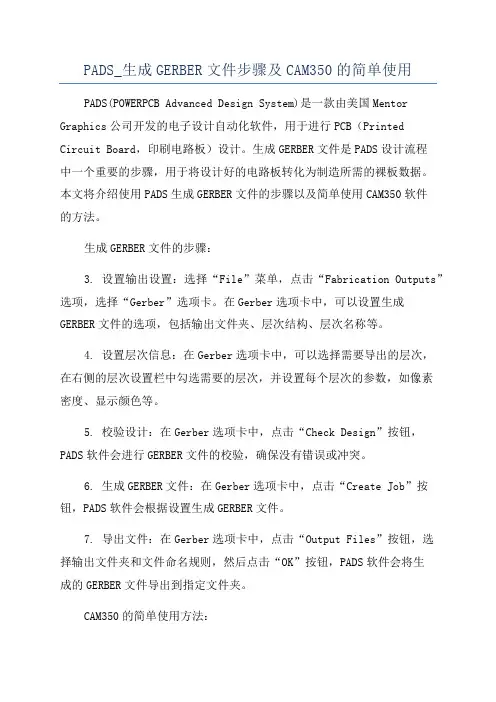

PADS_生成GERBER文件步骤及CAM350的简单使用PADS(POWERPCB Advanced Design System)是一款由美国Mentor Graphics公司开发的电子设计自动化软件，用于进行PCB（Printed Circuit Board，印刷电路板）设计。

生成GERBER文件是PADS设计流程中一个重要的步骤，用于将设计好的电路板转化为制造所需的裸板数据。

本文将介绍使用PADS生成GERBER文件的步骤以及简单使用CAM350软件的方法。

生成GERBER文件的步骤：3. 设置输出设置：选择“File”菜单，点击“Fabrication Outputs”选项，选择“Gerber”选项卡。

在Gerber选项卡中，可以设置生成GERBER文件的选项，包括输出文件夹、层次结构、层次名称等。

4. 设置层次信息：在Gerber选项卡中，可以选择需要导出的层次，在右侧的层次设置栏中勾选需要的层次，并设置每个层次的参数，如像素密度、显示颜色等。

5. 校验设计：在Gerber选项卡中，点击“Check Design”按钮，PADS软件会进行GERBER文件的校验，确保没有错误或冲突。

6. 生成GERBER文件：在Gerber选项卡中，点击“Create Job”按钮，PADS软件会根据设置生成GERBER文件。

7. 导出文件：在Gerber选项卡中，点击“Output Files”按钮，选择输出文件夹和文件命名规则，然后点击“OK”按钮，PADS软件会将生成的GERBER文件导出到指定文件夹。

CAM350的简单使用方法：1.打开CAM350软件：双击打开CAM350软件，进入软件界面。

2. 导入GERBER文件：选择“File”菜单，点击“Open”选项，导入之前生成的GERBER文件。

3. 设置工艺参数：选择“Process”菜单，点击“Process Setup”选项，弹出工艺参数设置对话框。

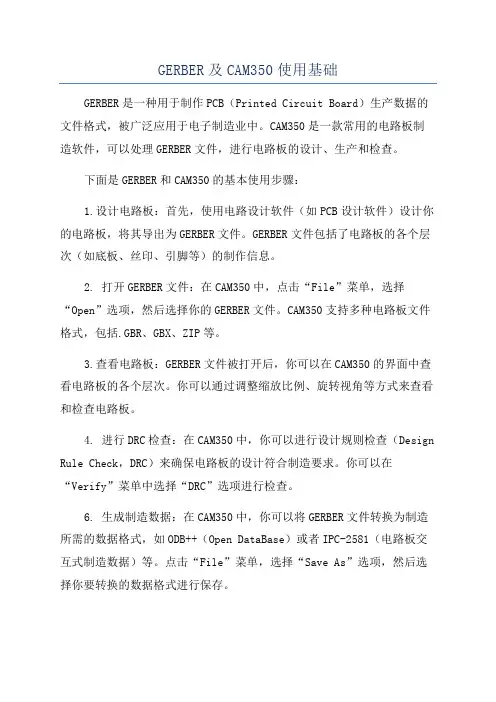

GERBER及CAM350使用基础GERBER是一种用于制作PCB（Printed Circuit Board）生产数据的文件格式，被广泛应用于电子制造业中。

CAM350是一款常用的电路板制造软件，可以处理GERBER文件，进行电路板的设计、生产和检查。

下面是GERBER和CAM350的基本使用步骤：1.设计电路板：首先，使用电路设计软件（如PCB设计软件）设计你的电路板，将其导出为GERBER文件。

GERBER文件包括了电路板的各个层次（如底板、丝印、引脚等）的制作信息。

2. 打开GERBER文件：在CAM350中，点击“File”菜单，选择“Open”选项，然后选择你的GERBER文件。

CAM350支持多种电路板文件格式，包括.GBR、GBX、ZIP等。

3.查看电路板：GERBER文件被打开后，你可以在CAM350的界面中查看电路板的各个层次。

你可以通过调整缩放比例、旋转视角等方式来查看和检查电路板。

4. 进行DRC检查：在CAM350中，你可以进行设计规则检查（Design Rule Check，DRC）来确保电路板的设计符合制造要求。

你可以在“Verify”菜单中选择“DRC”选项进行检查。

6. 生成制造数据：在CAM350中，你可以将GERBER文件转换为制造所需的数据格式，如ODB++（Open DataBase）或者IPC-2581（电路板交互式制造数据）等。

点击“File”菜单，选择“Save As”选项，然后选择你要转换的数据格式进行保存。

7. 输出制造文件：CAM350可以将处理后的电路板数据输出为制造所需的各种文件格式，包括：制板图、钻孔数据、贴膜数据等。

你可以在“File”菜单中选择“Export”选项，然后选择你要输出的文件格式进行保存。

除了上述基本的使用步骤，GERBER和CAM350还具有一些高级的功能和选项，如自动化检查、反射光检查等，可以帮助用户更高效地设计和制造电路板。

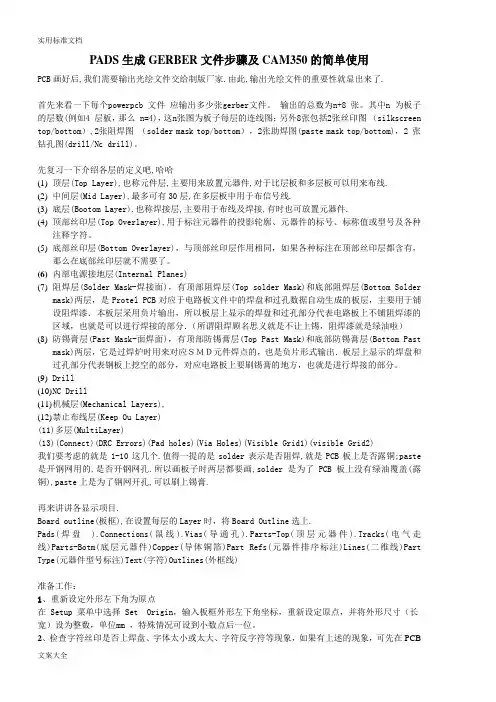

PADS生成GERBER文件步骤及CAM350的简单使用PCB画好后,我们需要输出光绘文件交给制版厂家.由此,输出光绘文件的重要性就显出来了.首先来看一下每个powerpcb 文件应输出多少张gerber文件。

输出的总数为n+8 张。

其中n 为板子的层数(例如4 层板，那么 n=4)，这n张图为板子每层的连线图；另外8张包括2张丝印图（silkscreen top/bottom）,2张阻焊图（solder mask top/bottom），2张助焊图(paste mask top/bottom)，2 张钻孔图(drill/Nc drill)。

先复习一下介绍各层的定义吧,哈哈(1)顶层(Top Layer),也称元件层,主要用来放置元器件,对于比层板和多层板可以用来布线.(2)中间层(Mid Layer),最多可有30层,在多层板中用于布信号线.(3)底层(Bootom Layer),也称焊接层,主要用于布线及焊接,有时也可放置元器件.(4)顶部丝印层(Top Overlayer),用于标注元器件的投影轮廓、元器件的标号、标称值或型号及各种注释字符。

(5)底部丝印层(Bottom Overlayer)，与顶部丝印层作用相同，如果各种标注在顶部丝印层都含有，那么在底部丝印层就不需要了。

(6)内部电源接地层(Internal Planes)(7)阻焊层(Solder Mask-焊接面)，有顶部阻焊层(Top solder Mask)和底部阻焊层(Bottom Soldermask)两层，是Protel PCB对应于电路板文件中的焊盘和过孔数据自动生成的板层，主要用于铺设阻焊漆．本板层采用负片输出，所以板层上显示的焊盘和过孔部分代表电路板上不铺阻焊漆的区域，也就是可以进行焊接的部分．（所谓阻焊顾名思义就是不让上锡，阻焊漆就是绿油啦）(8)防锡膏层(Past Mask-面焊面)，有顶部防锡膏层(Top Past Mask)和底部防锡膏层(Bottom Pastmask)两层，它是过焊炉时用来对应ＳＭＤ元件焊点的，也是负片形式输出．板层上显示的焊盘和过孔部分代表钢板上挖空的部分，对应电路板上要刷锡膏的地方，也就是进行焊接的部分。

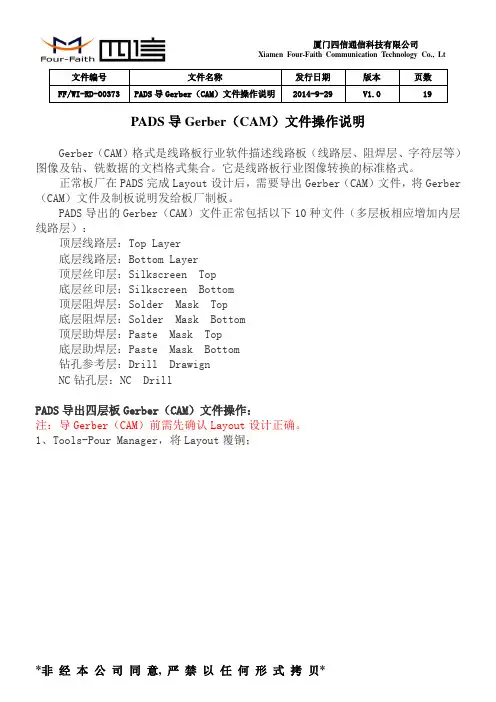

PADS导Gerber（CAM）文件操作说明Gerber（CAM）格式是线路板行业软件描述线路板（线路层、阻焊层、字符层等）图像及钻、铣数据的文档格式集合。

它是线路板行业图像转换的标准格式。

正常板厂在PADS完成Layout设计后，需要导出Gerber（CAM）文件，将Gerber （CAM）文件及制板说明发给板厂制板。

PADS导出的Gerber（CAM）文件正常包括以下10种文件（多层板相应增加内层线路层）：顶层线路层：Top Layer底层线路层：Bottom Layer顶层丝印层：Silkscreen Top底层丝印层：Silkscreen Bottom顶层阻焊层：Solder Mask Top底层阻焊层：Solder Mask Bottom顶层助焊层：Paste Mask Top底层助焊层：Paste Mask Bottom钻孔参考层：Drill DrawignNC钻孔层：NC DrillPADS导出四层板Gerber（CAM）文件操作：注：导Gerber（CAM）前需先确认Layout设计正确。

1、Tools-Pour Manager，将Layout覆铜；注：若设计上有Split/Mixed层，则需在Pour Manager中Plane Connect把相应的Split/Mixed层覆铜。

2、打开菜单File-CAM添加线路层（几层板就有几层线路层）：Add Document，在Document Type栏中选择Routing/Split Plane，在弹出栏中选择Top/GND/POWER/Bottom。

重复以上步骤分别添加其他三层线路层添加丝印层（只有顶层跟底层丝印层）：Add Document，在Document Type栏中选择Silkscreen，在弹出栏中选择Top/Bottom。

重复上述步骤，添加底层丝印注：由于每个人做的器件封装可能有些差异，有的在器件Top层用2D线画outline，有的在Silkscreen层上画outline，故在选择Items上可能有所差异，可以在preview 中预览所选择的是否满足要求。

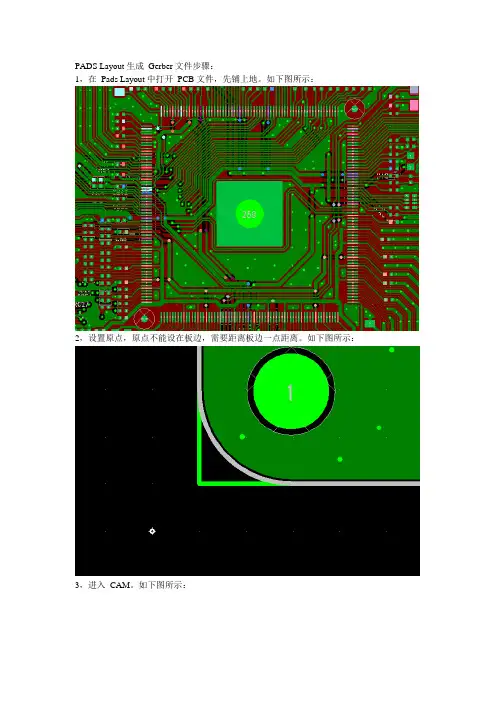

PADS Layout 生成Gerber 文件步骤：1，在Pads Layout 中打开PCB 文件，先铺上地。

如下图所示：2，设置原点，原点不能设在板边，需要距离板边一点距离。

如下图所示：3，进入CAM。

如下图所示：4，Document Name 定义名字，顶层设成top，Document Type 设成Routing/Split Plane，Output File 也可以自己定义名字，Fabrication Layer 设成相应层，如Top。

如下图所示：5，Customize Document 下Options 需要设置一下，X&Y Offset 设成10，所有层都设成一样，如下图所示：6，Customize Document 下Layers 需要设置一下，TOP 层如下图所示：7，Customize Document 下Layers 需要设置一下，Bottom 层如下图所示：8，Customize Document 下Layers 需要设置一下，SilkscreenTop 层如下图所示：9，Customize Document 下Layers 需要设置一下，SilkscreenBottom 层如下图所示：10，Customize Document 下Layers 需要设置一下，Solder Mask Top 层如下图所示：11，Customize Document 下Layers 需要设置一下，Solder Mask Bottom 层如下图所示：12，Customize Document 下Layers 需要设置一下，Paste Mask Top 层如下图所示：13，Customize Document 下Layers 需要设置一下，Paste Mask Bottom 层如下图所示：14，Customize Document 下Layers 需要设置一下，Drill 层如下图所示：15，所有上面都设置好后，回到Define CAM Documents 下，将top,bottom,silk-top,silk- bottom,drill,solder-top,solder-bottom,paster-top,paster-bottom,ncdrill 都选上，CAM Directory 选择你要存的目录，一般需要先定义好目录，然后再来选择，所有都选好后点Run 就可以了，期间会出来一些需要确认的东西，一般点Yes 就可以了，如下图所示：16，这时可以看到生成了很多。

CAM350基本操作步骤1.打开软件：首先，双击桌面上的CAM350图标或通过开始菜单找到CAM350并点击打开软件。

2.创建新项目：在软件中打开时，选择“文件”菜单，然后单击“新建项目”。

在弹出的对话框中，输入项目的名称，并选择项目的文件路径。

然后单击“确定”按钮。

3. 导入Gerber文件：选择“文件”菜单，然后选择“导入”>“Gerber文件”。

在弹出的对话框中，选择要导入的Gerber文件，并单击“打开”按钮。

CAM350将加载和显示Gerber文件。

4.检查图层：在CAM350中，您可以通过选择“图层”菜单来检查和管理不同的图层。

您可以打开或关闭不需要的图层，并调整它们的显示顺序。

5. 进行设计规则检查：选择“设计规则检查”菜单，然后单击“运行设计规则检查”。

CAM350将根据指定的设计规则检查Gerber文件，并显示任何违规的部分。

7.生成制造文件：一旦完成设计规则检查并纠正任何错误，选择“文件”菜单，然后选择“输出”>“制造文件”。

在弹出的对话框中，选择所需的制造文件格式，并指定输出路径和文件名。

然后单击“确定”按钮生成制造文件。

8. 检查制造文件：使用CAM350中的相应工具打开和检查所生成的制造文件，如凸点焊盘（Pad）、过孔（Via）等。

确保文件与设计要求匹配，并没有错误或缺失。

9.输出图纸和文档：如果需要生成电路板的图纸和文档，选择“文件”菜单，然后选择“输出”>“图纸和文档”。

在弹出的对话框中，选择要输出的图纸和文档类型，并指定输出路径和文件名。

然后单击“确定”按钮生成图纸和文档。

10.保存并关闭项目：在完成所有工作并生成所需的输出文件后，选择“文件”菜单，然后选择“保存项目”。

输入项目的文件名并选择保存路径，然后单击“确定”按钮。

最后，选择“文件”菜单，然后选择“关闭项目”来关闭项目。

以上是CAM350的基本操作步骤。

通过按照这些步骤，您可以使用CAM350来检查、修正和生成电路板设计以及相关的制造文件和文档。

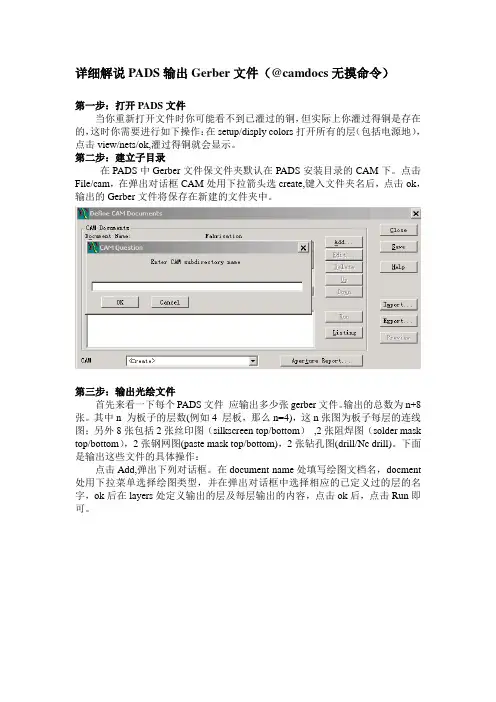

详细解说PADS输出Gerber文件（@camdocs无摸命令）第一步：打开PADS文件当你重新打开文件时你可能看不到已灌过的铜，但实际上你灌过得铜是存在的，这时你需要进行如下操作：在setup/disply colors打开所有的层（包括电源地），点击view/nets/ok,灌过得铜就会显示。

第二步：建立子目录在PADS中Gerber文件保文件夹默认在PADS安装目录的CAM下。

点击File/cam，在弹出对话框CAM处用下拉箭头选create,键入文件夹名后，点击ok，输出的Gerber文件将保存在新建的文件夹中。

第三步：输出光绘文件首先来看一下每个PADS文件应输出多少张gerber文件。

输出的总数为n+8张。

其中n 为板子的层数(例如4 层板，那么n=4)，这n张图为板子每层的连线图；另外8张包括2张丝印图（silkscreen top/bottom）,2张阻焊图（solder mask top/bottom），2张钢网图(paste mask top/bottom)，2张钻孔图(drill/Nc drill)。

下面是输出这些文件的具体操作：点击Add,弹出下列对话框。

在document name处填写绘图文档名，docment 处用下拉菜单选择绘图类型，并在弹出对话框中选择相应的已定义过的层的名字，ok后在layers处定义输出的层及每层输出的内容，点击ok后，点击Run即可。

下面举例说明输出每类gerber 文件图“layers”项的设置：连线图：以top层为例。

丝印图：包含内容如下图。

钢网层：阻焊层：Drill钻孔图：包括2层Nc Drill钻孔层：因为该层没有layer层设置，在默认状态下，直接点击ok就可以了。

第四步：输出D码文件标准的gerber file格式可分为RS-274-D与RS-274-X两种，其不同在于：✧RS-274-D格式的gerber file与aperture是分开的不同文件✧RS-274-X格式的aperture是整合在gerber file中的，因此不需要aperture文件，PCB板加工厂最好采用此种格式。

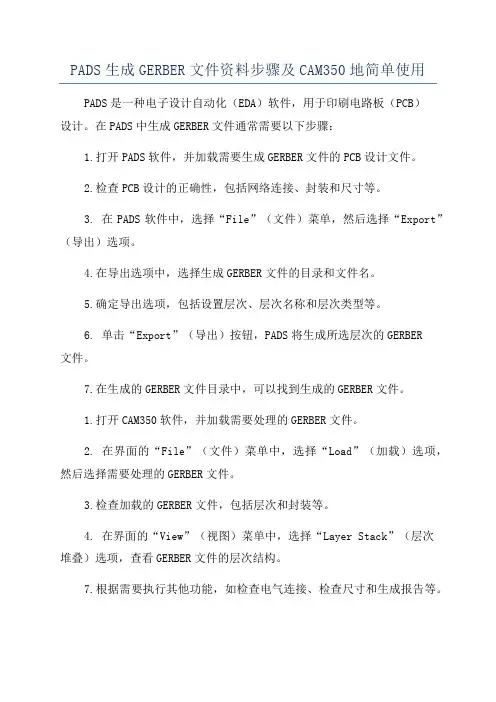

PADS生成GERBER文件资料步骤及CAM350地简单使用PADS是一种电子设计自动化（EDA）软件，用于印刷电路板（PCB）设计。

在PADS中生成GERBER文件通常需要以下步骤：1.打开PADS软件，并加载需要生成GERBER文件的PCB设计文件。

2.检查PCB设计的正确性，包括网络连接、封装和尺寸等。

3. 在PADS软件中，选择“File”（文件）菜单，然后选择“Export”（导出）选项。

4.在导出选项中，选择生成GERBER文件的目录和文件名。

5.确定导出选项，包括设置层次、层次名称和层次类型等。

6. 单击“Export”（导出）按钮，PADS将生成所选层次的GERBER文件。

7.在生成的GERBER文件目录中，可以找到生成的GERBER文件。

1.打开CAM350软件，并加载需要处理的GERBER文件。

2. 在界面的“File”（文件）菜单中，选择“Load”（加载）选项，然后选择需要处理的GERBER文件。

3.检查加载的GERBER文件，包括层次和封装等。

4. 在界面的“View”（视图）菜单中，选择“Layer Stack”（层次堆叠）选项，查看GERBER文件的层次结构。

7.根据需要执行其他功能，如检查电气连接、检查尺寸和生成报告等。

8. 最后，可以在CAM350中选择“File”（文件）菜单中的“Export”（导出）选项，将处理后的GERBER文件导出为其他格式。

这些是生成GERBER文件并使用CAM350对其进行简单处理的基本步骤。

但是，具体的操作可能会因软件版本和使用的PCB设计工具而有所不同。

因此，建议参考PADS和CAM350软件的用户手册，以获取详细的操作方法和信息。

CAM350详细使用教程CAM350 是一款用于PCB（Printed Circuit Board，印刷电路板）设计和制造过程中的软件工具。

它提供了许多功能和工具，可以帮助设计师和制造商进行电路板设计、布局和制造的各个阶段。

下面是一个详细的CAM350 使用教程。

第一步：安装和启动CAM350首先，需要从官方网站或授权的渠道获取CAM350软件并按照安装向导的指示进行安装。

完成安装后，启动软件。

第二步：打开PCB设计文件在 CAM350 的主界面中，点击“File”菜单，选择“Open”选项。

在弹出的对话框中，浏览并选择要打开的 PCB 设计文件，点击“Open”按钮。

第四步：进行设计规则检查在设计电路板之前，建议使用 CAM350 的设计规则检查功能来确保电路板的设计符合相关的规范和要求。

点击“Tools”菜单，选择“DRC”选项，CAM350 将自动检查电路板上的布线和走线，并返回任何设计错误或不符合规范的部分。

第五步：生成 Gerber 文件一旦你完成了电路板的设计和布局，你需要生成一组 Gerber 文件，以便将其发送给 PCB 制造商进行生产。

点击“Tools”菜单，选择“Gerber Output”选项，并按照向导的指示选择要导出的层和设置。

CAM350 将生成相应的 Gerber 文件，你可以选择保存在你的计算机上的指定位置。

第六步：制造和生产电路板现在，你可以将生成的 Gerber 文件发送给 PCB 制造商，他们将使用这些文件进行 PCB 的制造和生产。

在此过程中，制造商将使用 CAM350 软件打开 Gerber 文件，并使用他们的设备和技术进行板材切割、蚀刻、穿孔等操作，最终生产出完整的电路板。

除了上述步骤，CAM350 还提供了许多其他功能和工具，如生成 CAD 数据、自动优化布线、检查电路板的尺寸和位置等。

此外，CAM350 还与常用的 PCB 设计软件（如 Altium Designer 和 Allegro）兼容，可以方便地导入和导出设计文件。

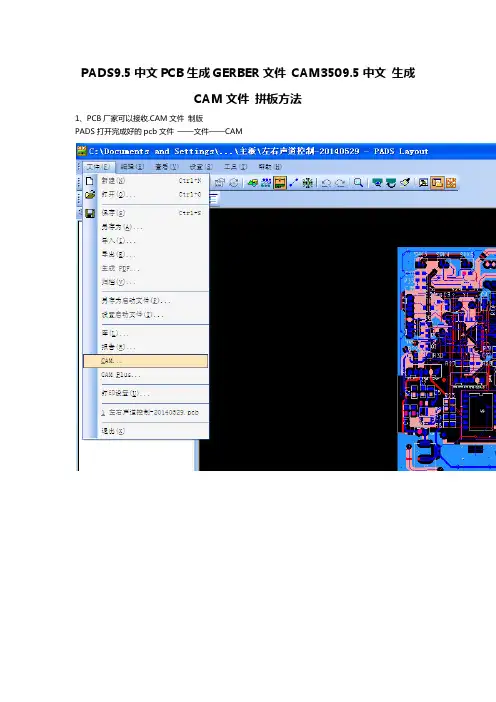

PADS9.5中文PCB生成GERBER文件CAM3509.5中文生成
CAM文件拼板方法
1、PCB厂家可以接收.CAM文件制版
PADS打开完成好的pcb文件——文件——CAM
层里面的
选项里面的
钻孔符号里面的
创建好文件位置和名称
点击预览下效果满意的话然后点运行就生成好了各层的文件存在刚才创建的文件夹路径和名称里面PADS操作完
CAM操作
找到刚才PADS生成的文件夹直接点搞定就导入到CAM软件里面了
选择目录取文件名字保存为.cam文件
合并其它板的方法
另一块板子同上方法生成CAM文件
选择另一块板子点打开
点ok
不管他点确定
最基本的把两块板拼在一起就拼板完成了还想继续拼其它板在选择
就可以了。

GERBER文件的生成
1.按Ctrl+B显示整体布局，然后 File->CAM…
2.当出现Define CAM Documents的对话框后，将“Document Name:”里面的层都选中，然后点“Run”生成GERBER文件。

3.点“Run”后出现如下对话框：
4.点击“是”，此时会出现如下对话框，提示生成的GERBER文件所在位置：
5.点南“是”：
以上为一些生成过程中出现的错误，有的需要处理，有的不需要处理，当点确定后，最终生成GERBER文件将保存在所提示的文件夹位置，如下图“default”即为所生成的GERBER
文件夹。

使用CAM打开后若出现如下现像：
请在PCB中进行如下操作。

1.双击“DRILL”
2.点击“Options”
3.点击“Drill Symbols…”
4.对“Locationc”里面的X,Y值进行设置，相应的情况会在“Preview”里面显示。

5.当设置完成后要在“Define CAM Documents”里面点“Save”。

6．然后重新生成GERBER，但在重新生成GERBER之前要先将“default”文件夹删除，删除“default”需将PADS关掉，才能删得掉。

使用CAM打开后若出现如下现像：
请按如下设置：
将每个层分别按如上操作，将“Justificationc,X Offset,Y Offset”分别改为“Offset,25.4,25.4”即可，生新生成GERBER。

CAM350详细使用教程CAM350是一款专业的电子设计自动化软件，主要用于电子制造过程中的PCB设计和布局。

它提供了一系列的功能，帮助用户分析、检查和优化PCB设计，并确保最终的布局符合制造和组装需求。

下面将详细介绍CAM350的使用教程。

1. 新建工作区：在主界面的左侧窗口中选择“File”菜单，点击“New Workspace”选项。

在弹出的对话框中，选择适当的工作区名称和工作目录，然后点击“OK”按钮。

这样就创建了一个新的工作区，准备进行PCB设计和布局。

2. 导入Gerber文件：在工作区中选择“File”菜单，点击“Import”选项。

在弹出的对话框中，选择要导入的Gerber文件，并点击“Open”按钮。

CAM350将自动解析并显示Gerber文件中的电路板布局信息。

3. 进行布局检查：在工作区中选择“Tools”菜单，点击“Design Rules Check”选项。

CAM350将自动进行布局检查，并在检查结果窗口中显示检查结果。

用户可以根据需要调整布局以满足设计规则。

5. 导出制造文件：在工作区中选择“File”菜单，点击“Export”选项。

在弹出的对话框中，选择要导出的制造文件类型，如ODB++或IPC-2581，然后点击“Save”按钮。

CAM350将生成相应的制造文件，用于下一步的生产制造过程。

6. 输出报告：在工作区中选择“Tools”菜单，点击“Reports”选项。

CAM350将生成各种报告，如布局检查报告、设计比较报告等。

用户可以根据需要选择生成相应的报告。

总结：CAM350是一款功能强大的电子设计自动化软件，可用于PCB设计和布局的分析、检查和优化。

通过以上步骤，用户可以完成PCB设计的布局检查、优化，并生成制造文件和报告。

这些功能将帮助用户提高设计质量，确保最终PCB布局符合制造和组装要求，从而提高产品质量和生产效率。

如需更详细的使用教程和操作指南，请参考CAM350官方网站或相关文档。

竭诚为您提供优质文档/双击可除pads输出gerber设置cam模板篇一：pads9.5中文pcb生成geRbeR文件cam3509.5中文生成cam文件拼板方法pads9.5中文pcb生成geRbeR文件cam3509.5中文生成cam文件拼板方法1、pcb厂家可以接收.cam文件制版pads打开完成好的pcb文件——文件——cam层里面的选项里面的钻孔符号里面的篇二：pads输出gerber文件操作步骤pads输出gerber文件操作步骤第一步：打开pads文件当你重新打开文件时你可能看不到已灌过的铜，但实际上你灌过得铜是存在的，这时你需要进行如下操作：在setup/displycolors打开所有的层（包括电源地），点击view/nets/ok,灌过得铜就会显示。

第二步：建立子目录在pads中gerber文件保文件夹默认在pads安装目录的cam下。

点击File/cam，在弹出对话框cam处用下拉箭头选create,键入文件夹名后，点击ok，输出的gerber文件将保存在新建的文件夹中。

第三步：输出光绘文件首先来看一下每个pads文件应输出多少张gerber文件。

输出的总数为n+8张。

其中n为板子的层数(例如4层板，那么n=4)，这n张图为板子每层的连线图；另外8张包括2张丝印图（silkscreentop/bottom）,2张阻焊图（soldermasktop/bottom），2张助焊图(pastemasktop/bottom)，2张钻孔图(drill/ncdrill)。

下面是输出这些文件的具体操作：点击add,弹出下列对话框。

在documentname处填写绘图文档名，docment处用下拉菜单选择绘图类型，并在弹出对话框中选择相应的已定义过的层的名字，ok后在layers处定义输出的层及每层输出的内容，点击ok后，点击Run即可。

下面举例说明输出每类gerber文件图“layers”项的设置：连线图：以top层为例。

利用PADS Layout或CAM350导坐标教程
一：使用PADS导坐标：
1、首先你需要有*.PCB文件，使用PADS打开。

如果提示与当前版本不兼容，如图：
则采用导入的方式
使用导入后图形看起来可能会乱码，不用理会，继续下一步
2、使用CAM插件
注意设置，边选用TOP，导出TOP面坐标后再选BOT，零件选择SMT，输出格式Dynapert Promann，再点击运行
软件会提示输出目录，然后到此目录下找到刚刚所导出坐标文件
OK，大功告成，此为最简单方法。

还有个简单的方法，但如果画图的人没画好（好像是这样说的），导出的坐标就会偏移到一边焊盘上。

此方法也能导出标准的坐标。

二、CAM350导出坐标方法
如果你的PADS没有CAM插件，那么请更换软件版本。

如果客户提供的是CAM文件，那就使用CAM350来导出坐标。

如下图：
使用CAM350打开
注意：记得设定单位为MM
SA VE后使用记事本或Excel打开文件，好啦，大功告成，坐标出来了。

有了坐标后你想做什么都可以啦！
三、如果不幸客户只为你提供了gerber文件，那么没事，
也可以导出坐标，只是没有前两者方便而已，网上最好找到的免费软件应该就是GerbCam了，链接使用教程。

邱小龙
2014-4-25。

PADS 生成Gerber 档说明书由于电子工程师和PCB 工程师对PCB 的理解不一样，由PCB 工厂转换出来的GERBER 文件可能不是您所要的，如您在设计时将元件的参数都定义在PCB 文件中，您又不想让这些参数显示在PCB 成品上，您未作说明，PCB 厂依葫芦画瓢将这些参数都留在了PCB 成品上。

这只是一个例子，若您自己将PCB 文件转换成Gerber 文件就可避免此类事件发生。

接下来向大家介绍PADS 软件如何生成Gerber 文件。

一、准备工作打开PADS Layout 文件，我们会发现之前覆过的铜消失了，只有一些铜箔的轮廓，如图 1 所示，图 1首先我们要恢复之前所覆过的铜，在这里推荐两种解决的方法：第一种：点击View/Nets，如图 2 所示，图 2出现如图3 所示的对话框，点击OK 就恢复了之前的覆铜。

图 3第二种：点击Tools/Pour Manager，如图 4 所示，图 4弹出如图 5 所示对话框，图 5点击Hatch，选择Hatch All，再点击Start ，如图 6 所示，之后我们会发现之前所覆过的铜都出现了，效果图如图7 所示。

图 6图7检查所覆铜有没有错误，若有错误及时修改。

二、设置文件保存路径我们在生成Gerber 文件之前，首先要知道生成的Gerber 文件将保存在哪里，以确保我们可以找到Gerber 文件，我们也可以指定一个路径来保存所生成的Gerber 文件。

下面向大家介绍如何设置Gerber 文件的保存路径。

点击File/CAM，弹出如图8 所示的对话框，图8点击CAM Directory 处的下拉菜单，选择Create ，如图9 所示，将弹出一个如图10 所示的对话框，图9图10点击Browse 选择自己想要将Gerber 文件存放的路径，点击OK 完成路径设置。

三、输出Gerber 文件首先来看一下每个PADS Layout 文件应输出多少张Gerber 文件。

PADS生成CAM文件的详细教程PADS是一种流行的PCB设计软件，它提供了生成CAM文件的功能，CAM文件是用于制造PCB的文件，包含了PCB的外层和内层铜层图形、钻孔图形以及其它加工层的信息。

以下是一个详细的PADS生成CAM文件的教程：1.打开PADS软件，并打开PCB设计文件。

2. 点击菜单栏上的"File"，选择"Manufacturing Outputs"，然后选择"Gerber"。

这将打开Gerber文件生成向导。

3. 在向导的第一页上，你需要选择需要生成Gerber文件的层次结构。

通常，你应该选择所有的铜层和钻孔层。

请注意，在生成内层铜层文件之前，你需要确保所有的设计规则都被正确应用到设计中。

4.在向导的第二页上，你需要设置输出文件的名称和路径。

你可以选择在同一目录下生成多个文件或者在不同目录下生成单独的文件。

5.在向导的第三页上，你可以设置输出文件的格式和生成细节。

默认情况下，PADS将为每个层次生成一个文件，并使用米制单位。

你可以根据制造商的要求调整这些设置。

6.在向导的第四页上，你可以选择需要生成的附加文件，比如焊膏层、粘合层、组装层等。

你可以查阅你的制造商的要求，选择需要的文件类型。

7. 在向导的最后一页上，你可以预览生成的文件列表。

点击"Finish"按钮生成Gerber文件。

PADS将在你指定的目录中生成Gerber文件。

8. 生成Gerber文件后，需要生成钻孔文件。

点击菜单栏上的"File"，选择"Manufacturing Outputs"，然后选择"Excellon Drill"。

这将打开钻孔文件生成向导。

9.在钻孔文件生成向导中，你需要设置输出文件的名称和路径。

你可以选择在同一目录下生成多个文件或者在不同目录下生成单独的文件。

LAYEROUT工程师将GERBER文件提供给制板商用于做板。

对菜鸟来说第一次出GERBER文件可是有点空难啊………………汗！！以下四层板为例：
NO.1 TOP层
FILE——>CAM进入界面点击ADD按下图修改
点击LAYERS，如下图所示：
NO.2 GND层：
点击LAYER
NO.3 VCC
一样一样
NO.4 BOT层
前边四层设置基本上一样，让你头大的在后边啊…………N0.5 DRILL层（你板子上的通孔和焊盘可都靠这一层了）
点击OPTION进入下面图片：
点击 ill sybols：
X和Y调节孔大小图表和板子的距离
Augment将板子上的不同孔的大小做成图表如下图所示：
NO.6 NCDRILL 打孔的参考层
NO.7 SILKSCREEN_TOP 顶层丝印层
NO.8 SILKSCREEN_BOT 底层丝印层
NO.9 SOLDER_TOP 顶层焊锡层（表贴焊盘）
点击OPTIONS：
将over(under)size pads 该为0否则你的表贴焊盘将会很大（底层焊盘层一样要设置）N0.10 SOLDER_BOT 底层焊锡层（底层焊盘）
全部设置完成后全部选中点击RUN保存即可
不过建议最好进入CAM350中看一下所出的GERBER文件，看看你的走线及各层所出的东西是否齐全。

一、Protel 99SE导出方法二、二Protel DXP导出方法(Altium Designer)第三步，用Cam350导入Gerber文件打印底片步骤Protel 99SE如下在制作文件之前一定要确定图里面的keepOutLayer完整没有缺口1、先在keepOutLaye层的四个角上面放四个焊盘（焊盘规格如下）2、四个角放好如下图放的位置一般随意（但不能离太远）3、切换到TopOverlay层和BottomOverlay上面画好如下图中的对位标志4、全画好后如下图5、把原点定在PCB板的左下角编辑—原点—设置(快捷键按E松开再按O松开再按下S 再把鼠标点下左下角)如果按上面操作没有显示原点。
