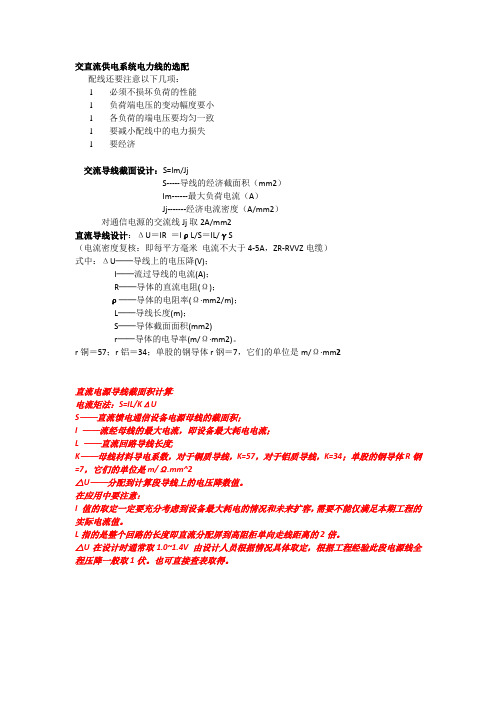

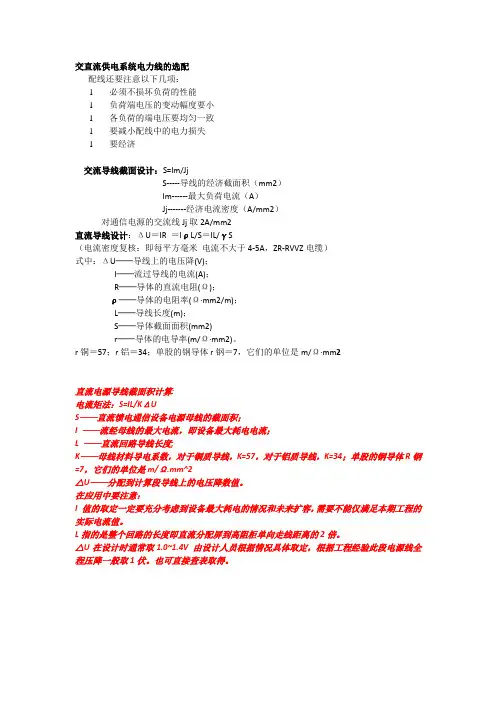

交直流供电系统电力线的选配配线还要注意以下几项：l必须不损坏负荷的性能l负荷端电压的变动幅度要小l各负荷的端电压要均匀一致l要减小配线中的电力损失l要经济交流导线截面设计：S=Im/JjS-----导线的经济截面积（mm2）Im------最大负荷电流（A）Jj-------经济电流密度（A/mm2）对通信电源的交流线Jj取2A/mm2直流导线设计：ΔU＝IR ＝IρL/S＝IL/γS（电流密度复核：即每平方毫米电流不大于4-5A，ZR-RVVZ电缆）式中：ΔU──导线上的电压降(V)；I──流过导线的电流(A)；R──导体的直流电阻(Ω)；ρ──导体的电阻率(Ω·mm2/m)；L──导线长度(m)；S──导体截面面积(mm2)r──导体的电导率(m/Ω·mm2)。
r铜＝57；r铝＝34；单股的钢导体r钢＝7，它们的单位是m/Ω·mm2直流电源导线截面积计算:电流矩法：S=IL/KΔUS——直流馈电通信设备电源母线的截面积；I ——流经母线的最大电流，即设备最大耗电电流；L ——直流回路导线长度;K——母线材料导电系数，对于铜质导线，K=57，对于铝质导线，K=34；单股的钢导体R钢=7，它们的单位是m/Ω.mm^2△U——分配到计算段导线上的电压降数值。
在应用中要注意：I 值的取定一定要充分考虑到设备最大耗电的情况和未来扩容，需要不能仅满足本期工程的实际电流值。
L指的是整个回路的长度即直流分配屏到高阻柜单向走线距离的2倍。
△U在设计时通常取1.0~1.4V 由设计人员根据情况具体取定，根据工程经验此段电源线全程压降一般取1伏。
也可直接查表取得。
移动通信机房电源电池计算方法移动通信机房电源电池计算方法一、引言移动通信机房是支撑运营商无线网络的重要设施，而电池作为机房的备用电源，能够为通信设备提供持续的电力供应，确保无线网络的稳定运行。
本文档旨在介绍移动通信机房电源电池计算方法，以指导机房管理人员在设计和建设机房时进行正确的电池容量计算，从而满足通信设备的供电需求。
二、电池容量计算方法2.1 最大负载电流计算2.1.1 确定通信设备的负载电流需求，包括基站、传输设备、辅助设备等。
2.1.2 根据设备的额定功率和工作电压，计算每台设备的额定电流。
2.1.3 将各设备的额定电流相加得到最大负载电流。
2.2 电池的冗余系数2.2.1 根据机房的重要性和对电池备份时间的要求，确定合适的冗余系数。
2.2.2 常用的冗余系数包括1.1、1.2、1.3等，其中1.1表示考虑10%的冗余。
2.3 电池容量计算2.3.1 使用以下公式计算电池容量：电池容量 = 最大负载电流×冗余系数×备份时间2.3.2 备份时间一般为4至8小时，根据实际情况确定合适的数值。
三、附件本文档涉及的附件详见附件一、电池容量计算表格。
四、法律名词及注释4.1 电信法电信法是指中华人民共和国的电信行业法律，对于电信行业的规范和管理具有重要意义。
4.2 通信设备通信设备指用于传输和交换信息的各种设备，包括基站、传输设备、辅助设备等。
4.3 冗余系数冗余系数是指在计算电池容量时考虑额外电量需求的系数，一般为1.1、1.2、1.3等。
4.4 备份时间备份时间是指电池能够支持通信设备正常工作的时间，一般为4至8小时。
五、全文结束。
移动通信机房电源电池计算方法移动通信机房电源电池计算方法1.引言本文介绍了移动通信机房电源电池计算方法，旨在帮助工程师和技术人员准确计算机房的电池容量，以确保机房在停电等紧急情况下能够提供足够的备用电力供应。
2.电池类型和参数2.1 电池类型移动通信机房常用的电池类型包括铅酸蓄电池、锂离子电池等。
根据工程需求和预算考虑，选择适当的电池类型。
2.2 电池参数电池参数是计算电池容量的关键因素。
常用的电池参数包括电池电压、额定容量、放电系数等。
根据实际安装的电池类型和参数填写相应数值。
3.当前负载在计算电池容量前，需要准确测量当前负载情况。
通过监测移动通信机房设备的耗电量，统计出当前负载情况。
4.基本电池容量计算公式基本电池容量计算公式是计算电池容量的基础。
根据当前负载和电池类型，选择相应的计算公式，并填写实际数值。
5.考虑放电率和安全系数为确保机房在停电后能够持续供电，需要考虑放电率和安全系数。
通过降低放电率和增加安全系数，可以提高电池容量。
根据实际需求调整相应参数。
6.电池数量计算根据计算得出的电池容量，结合实际需求，计算所需的电池数量。
考虑到机房的物理空间和冗余要求，合理安排电池的布局和数量。
7.附件：________电池参数表附表中列出了常用电池类型的参数，供参考使用。
8.法律名词及注释8.1 电池容量电池容量是指电池能够持续放电的时间长度，通常以安时（Ah）或毫安时（mAh）为单位。
8.2 放电率放电率是指电池在单位时间内放电的速率，通常以倍率（C 值）表示。
放电率越高，电池容量越小。
8.3 安全系数安全系数是指在计算电池容量时，为了保证电力供应的可靠性，附加的系数。
安全系数越大，电池容量越大，但增加了成本和空间需求。
注：________本文档涉及附件，请参阅附件中的电池参数表以获取更详细的信息。
移动通信机房电源电池计算方法1. 引言移动通信机房电源电池是保障通信设备在停电情况下正常运行的重要组成部分。
它们能够提供持续稳定的电能，以确保通信设备的正常工作。
本文将介绍移动通信机房电源电池的计算方法，包括所需电池容量的确定、充电时间计算等。
2. 电池容量的确定电池容量是指电池所能储存的电能。
在移动通信机房中，电池需要储存足够的电能以支持通信设备在停电的情况下继续工作。
确定电池容量的一种常用方法是根据通信设备的功耗和停电时间来计算。
，需要计算通信设备的总功耗。
总功耗包括设备本身的功耗和其他附属设备的功耗。
通常，这些功耗可以通过设备规格书或供应商提供的信息来获得。
然后，根据停电时间来确定所需的电池容量。
电池容量的计算公式如下：所需电池容量 = 总功耗 × 停电时间 / 电池的额定电压其中，停电时间单位为小时，电池额定电压单位为伏特。
需要注意的是，由于电池的实际工作效率通常为80%左右，在计算所需电池容量时需要考虑到这个因素，即：所需电池容量 = 总功耗 × 停电时间 / (电池的额定电压 × 0.8)3. 充电时间的计算电池在使用过程中会逐渐损耗其储存的电能，需要定期进行充电以保持其容量。
充电时间的计算可以根据电池的容量和充电电流来确定。
电池的充电时间可以通过以下公式进行计算：充电时间 = 电池容量 / 充电电流其中，电池容量的单位为安时，充电电流的单位为安培。
需要注意的是，由于电池的充电效率通常为80%左右，在计算充电时间时需要考虑到这个因素，即：充电时间 = 电池容量 / (充电电流 × 0.8)4.移动通信机房电源电池的计算方法包括确定所需电池容量和充电时间。
通过根据通信设备的功耗和停电时间来计算所需的电池容量，并根据电池的容量和充电电流来计算充电时间，可以确保电池能够在停电情况下提供持续稳定的电能，保障通信设备的正常工作。
以上是移动通信机房电源电池计算方法的基本介绍，希望对您有所帮助。
移动通信机房电源电池计算方法精简版电源电池容量的计算方法包括两部分内容，首先是负载需求计算，然后是电池容量的计算。
首先，负载需求计算是指计算移动通信机房在停电时所需的最小负载需求电流。
一般来说，移动通信机房的负载主要包括通信设备以及辅助设备的电流需求。
通信设备的电流需求可以通过设备的额定功率进行计算，公式如下：负载电流=设备总功率/电源电压辅助设备的电流需求主要包括空调、UPS等设备。
对于空调，可以通过查看设备的额定功率来计算，然后使用相同的公式进行计算。
对于UPS，则需要查看设备的输出功率和效率来计算，公式如下：负载电流=UPS输出功率/(电源电压*UPS效率)然后，通过将通信设备和辅助设备的电流需求累加，即可得到移动通信机房在停电时所需的最小负载需求电流。
然后，通过计算停电期间的时间，可以得到移动通信机房所需的最小电池容量。
电池容量的计算可以使用以下公式：电池容量=最小负载需求电流*停电时间需要注意的是，在计算电池容量时，还需要考虑到电池的放电效率以及充电时间。
放电效率是指电池在放电过程中的能量损失，而充电时间是指电池重新充满所需的时间。
通过考虑这些因素，可以计算出更为精确的电池容量。
此外，为了保证电池能够持续地提供稳定的电力供应，还需要考虑电池的备用容量。
备用容量指的是在停电或电网故障期间，电池所能提供的超额电力供应，以应对意外或其他突发情况。
备用容量的计算可以根据实际情况来确定。
综上所述，移动通信机房电源电池容量的计算方法主要包括负载需求计算和电池容量计算。
通过准确计算，可以确保移动通信机房在停电或电网故障时继续正常运行，提供稳定的电力供应。

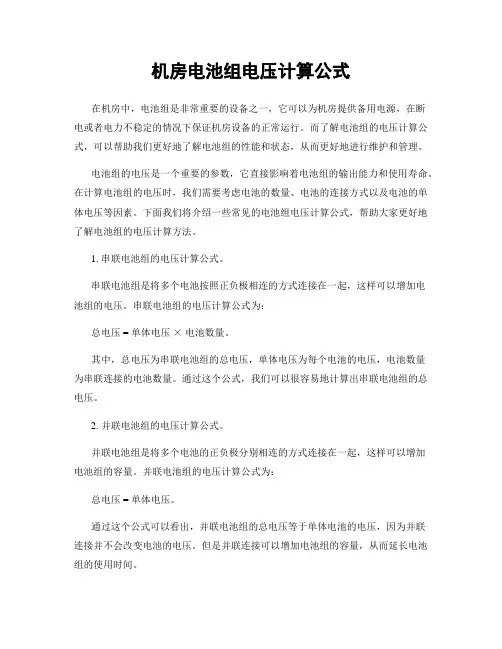

机房电池组电压计算公式在机房中，电池组是非常重要的设备之一，它可以为机房提供备用电源，在断电或者电力不稳定的情况下保证机房设备的正常运行。
而了解电池组的电压计算公式，可以帮助我们更好地了解电池组的性能和状态，从而更好地进行维护和管理。
电池组的电压是一个重要的参数，它直接影响着电池组的输出能力和使用寿命。
在计算电池组的电压时，我们需要考虑电池的数量、电池的连接方式以及电池的单体电压等因素。
下面我们将介绍一些常见的电池组电压计算公式，帮助大家更好地了解电池组的电压计算方法。
1. 串联电池组的电压计算公式。
串联电池组是将多个电池按照正负极相连的方式连接在一起，这样可以增加电池组的电压。
串联电池组的电压计算公式为：总电压 = 单体电压×电池数量。
其中，总电压为串联电池组的总电压，单体电压为每个电池的电压，电池数量为串联连接的电池数量。
通过这个公式，我们可以很容易地计算出串联电池组的总电压。
2. 并联电池组的电压计算公式。
并联电池组是将多个电池的正负极分别相连的方式连接在一起，这样可以增加电池组的容量。
并联电池组的电压计算公式为：总电压 = 单体电压。
通过这个公式可以看出，并联电池组的总电压等于单体电池的电压，因为并联连接并不会改变电池的电压。
但是并联连接可以增加电池组的容量，从而延长电池组的使用时间。
3. 混合连接电池组的电压计算公式。
在实际的电池组中，通常会采用串联和并联的混合连接方式，这样可以既增加电压又增加容量。
混合连接电池组的电压计算公式为：总电压 = 串联电池组的总电压 + 并联电池组的总电压。
通过这个公式，我们可以计算出混合连接电池组的总电压，从而更好地了解混合连接电池组的性能和状态。
通过以上的介绍，我们可以看出电池组的电压计算公式是非常重要的，它可以帮助我们更好地了解电池组的性能和状态。
在实际的机房运行中，我们可以根据这些公式计算出电池组的总电压，从而更好地进行电池组的维护和管理。
移动通信机房电源电池计算方法移动通信机房电源电池计算方法1. 引言在移动通信机房的电源系统中，电池作为备用电源装置起着至关重要的作用。
电池的容量大小直接影响着电源系统的备用时间和稳定性。
，正确计算移动通信机房电源电池的容量是非常重要的。
本文将介绍一种常用的移动通信机房电源电池计算方法，以帮助电力工程师准确计算电池容量，确保移动通信机房的电源系统正常运行。
2. 电池容量计算原则移动通信机房电源电池的容量计算是基于以下几个原则：2.1 保证系统持续运行的时间电池的主要作用是在主电源故障时提供备用电力。
，电池容量应能够保证系统在主电源故障发生时能够持续运行一段时间，以便应急处理故障或切换至其他备用电源。
2.2 保证电池的健康寿命电池的健康寿命与其工作状态密切相关。
过度放电或充电会缩短电池的寿命，，在计算电池容量时需考虑到电池的寿命指标，以保证电池的长期可靠运行。
2.3 考虑电池的放电效率电池的放电效率指的是电池在放电过程中所转化成实际供电能力的比例。
计算电池容量时，需要将放电效率考虑在内，以确保计算结果能够满足实际使用需求。
3. 电池容量计算公式根据以上原则，我们可以使用以下公式来计算移动通信机房电源电池的容量：电池容量 = （负载功率 × 运行时间）/ 放电效率其中，负载功率指的是移动通信机房的电力负载，单位为瓦特（W）；运行时间指的是系统需要持续运行的时间，单位为小时（h）；放电效率指的是电池在放电过程中的能量转换效率，用百分比表示。
4. 电池容量计算实例为了更好地理解电池容量计算方法，假设移动通信机房的负载功率为1000W，需要在主电源故障时持续运行5小时，并假设电池的放电效率为90%。
，根据上述公式可以得到：电池容量 = （1000W × 5h）/ 90% = 5555.56 瓦时（Wh），移动通信机房电源电池的容量应至少为5555.56 瓦时（Wh），才能够满足系统的备用电力需求。
通信机房电源计算公
式
柴油发电机容量计算1:asdfss
P=2*(P入+P空调+P照明+P其他...)
其中:
P--------油机容量
P入------电源输入功率
P空调----空调输入功率
P照明----照明用电
P其他----其他需要油机供电设备
柴油发电机容量计算2:
柴油发电机组容量应该满足稳定计算负荷的要求。
P js=K c P e=P e
P rg=kP jS=1.2P e
P js-需要柴油发电机供电的负荷的计算功率（kW）; K c-总需用系数；取Kc=1；
P e-需要柴油发电机供电的负荷的额定功率（kW）； P rg-柴油发电机组的输出功率（kW）；
K-可靠系数：K=1.2
市低压配电屏容量计算:
市电低压配电屏在中小局站一般按满足终局容量考虑,其额定容量应满足下式:
Ie≥Se*1000/√3*380
式中：Ie-市电低压配电屏额定电流（A);
Se-变压器的额定容量（KVA).
通信用交流配电屏容量计算：
电力室交流配电屏的额定容量应满足下式需要：
Ie≥P*1000/√3*380*cosQ
式中： Ie-交流配电屏的额定电流(A);
P-交流配电屏所保证的交流负荷远期最大值(kw);
cosQ-功率因数。
整流模块配置：
N=(I f+I c)/I m +1 （取整）
N--整流模块数
I f--本期负荷电流
I c--10小时率电池充电电流Q/10
I m--每个模块电流
N≤10时,1只备用; N＞10时,每10只备用1只.
蓄电池的容量计算:
Q≥KIT/η[1+α(t-25)]
Q-蓄电池容量(Ah);
K-安全系数,取1.25
I-负荷电流(A);
T-放电小时数(h),见表
η-放电容量系数,见表;
t-实际电池所在地环境温度系数。
所在地有采暖时，按15℃考虑,无采暖设备时,按5℃考虑;
α-电池温度系数(1/℃),
当放电小时率≥10时,取α=0.006;
当10＞放电小时率≥1时,取α=0.008;
当放电小时率＜1时,取α=0.01。
铅酸蓄电池容量放电容量系数(η)表:
UPS输入功率计算:
P入=P出/（cosθ*u)
式中：
P入-------输入功率（kVA);
P出-------额定输出功率（kVA); Cosθ----功率因数（一般取0.8); u----------保险系数（一般取0.8)。
简化为; P入=P出/0.8*0.8。
UPS电池的总容量应按UPS容量计算,采用下式估算出蓄电池的放电电流I:
I=S×0.8/μU
式中：S---UPS额定容量（kVA);
I----蓄电池的计算放电电流（A);
μ--逆变器的效率；
U---蓄电池放电时逆变器的输入电压（V)(单体电池电压
1.85V时）。
再根据下式算出蓄电池的容量：
Q≥KIT/η［1+α（t-25)］
交流电力线指的是配电工程中的低压电力线。
一般选择的依据有以下四种：
1）按机械强度允许的导线最小截面积选择；
2）按允许温升来选择
3）按经济电流密度选择
4）按允许电压损失选择
通信中常用的主要是低压动力线，因其负荷电流较大，一般应按照发热（温升）条件来选择。
因为如果不加限制的话，导线的绝缘就会随温度升高迅速老化和损坏，严重时会引发电气火灾。
电缆截面积的常数
电缆截面积计算公式：△U%=ΣM/（C×A），
△U%-电缆线路电压降，一般取1～5（不超过5）；
ΣM-电缆线路功率矩，线路未段功率（KW）与线路总长度（m）之乘积；
C-线路功率矩系数；
A-线路电缆截面积（mm2）
举例:有一三相四线制线路总长度为2500米,终端三相负载功率为6KW、线路未端电压降不超过4%、试求该铜芯线路的电缆截面积是多少？
解：已知，L=2500米、P=6KW、C=76.5、△U%=4则:
ΣM=L×P =2500×6=15000 (Kw.m)
所以， A=ΣM/（C×△U%）=15000/（76.5×4）=49.02(mm2)
由此得知该电缆应该选择（3×50+1×25）的铜芯电缆。
按经济电流密度计算:
S=Im/Ji
Im-最大负荷电流
Ji-经济电流密度
例：某局最大负荷电流为70A,最大负荷年利用小时数达4000，所需铜缆线荆为：
S=Im/Ji=70/2.25=31.3
由此得出应使用35mm2的铜缆。
直流-48V全程允许电压损耗值;
直流电缆线径选择:
主要考虑直流供电回路的压降需满足要求(+24V直流供电回路压降不大于2.6V,-48V直流供电回路压降不大于3.2V).
使用电流矩公式计算线径: S=I*2L/R△U
式中：
S-导线的横截面积;
I-回路的供电额定电流(A);
L-供电线路长度(m),×2表示直流回路;
R-导线的电导率,铜导线R=57,铝导线R=34;
△U-允许的压降。
