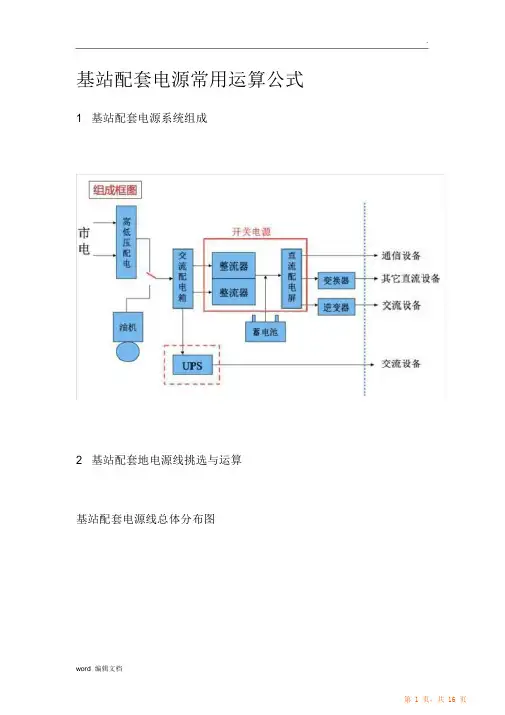

基站配套电源常用计算公式

基站配套电源常用运算公式1 基站配套电源系统组成2 基站配套地电源线挑选与运算基站配套电源线总体分布图基站常用电缆明细表Ø\ , PEźØñ»@..Ą1ñîż$ï@.Åź Ÿi•Jź»Ał3@1fit ,Bl@ż@jfiï ,C I•7Omm•mm1•7Omm’直流电力线截面地挑选与运算直流供电回路可按答应压降法确定电力线截面积，不同工作电压下压降固定安排值案例：某局市话-48V 电源，远期忙时最大负荷电流为500A ，从蓄电池到直流配电屏线路距离为6m ，直流配电屏到市话机房配电屏距离为15m ，每段应挑选什么规格型号地馈电线？解：求蓄电池到直流配电屏导线截面由于电池到直流配电屏一般用铜导线，所以，另外查表rT=57可得，这段导线答应压降ΔU=0.2V, 故选用RVVZ （mm2 ）铜芯阻燃聚氯乙稀绝缘护套软1X300电缆4 条（两正两负）；该型铜芯线安全载流量为744A ，完全符合实际负载电流要求；求直流配电屏到市话机房配电屏导线截面由表可知这段压降Δ，故：选用RVVZ （mm2 ）铜芯阻燃聚氯乙稀绝缘护套软1X240电缆4 条（两正两负），选用（mm2 ）铜芯RVVZ 1X120阻燃聚氯乙稀绝缘护套软电缆 1 条（爱护地）；该型铜芯线安全载流量为628A ，完全符合实际负载电流要求；沟通电力线截面挑选与运算沟通低压电力线挑选，按导线地安全载流量法（各种绝缘导线，答应长期通过地最大电流，称为依据其绝缘地种类与敷设方法，安全载流量）挑选导线；配电变压器到沟通配电屏地每根导线电流，可按下式运算油机发电机至沟通配电屏每根导线电流，可按下式运算沟通配电屏至开关电源整流架导线上地电流，可按下式运算沟通配电屏至UPS 设备输入导线上地电流，可按下式运算UPS 至沟通配电屏输入导线上地电流，可按下式运算UPD 配电屏至负载设备导线上地电流，可按下式运算UPD 配电屏至负载设备导线上地电流，可按下式运算案例：某局新装-48V 开关电源整流模块架 1 架，该开关电源整流模块架远期配置1000A ，从沟通配电屏至开关电源整流模块架应选择什么规格型号地馈电线？选用RVVZ （m m2 ）铜芯阻燃聚氯乙稀绝缘护套软电5X50缆1条（A ，B ，C三相各1 芯，零线1 芯，爱护地1 芯）；线该型铜芯线安全载流量为155A ，完全符合实际负载电流要求；沟通电力线截面挑选- 载流量聚氯乙烯绝缘电缆空气中敷设时答应载流量注：1 ，表中系铝芯电缆数值；铜芯电缆地答应连续载流量值可乘以；2 ，单芯只适用于直流；3 沟通配电箱地配置4 UPS 容量挑选UPS 容量挑选：估算中远期地总功耗，至少预留30% 地余量例如：一个室分站，远端RRU 沟通供电，要加UPS ；一共3 个RRU ，每个300W ，预留WLAN 交换机250W ，就功率需求为：，UPS 容量挑选：(300*3+250)=1150W向上取整)1150/0.7=2KVA(5 开关电源设备容量配置开关电源＝基站设备直流负荷+蓄电池充电电流整流模块数量按n+1 冗余方式配置，其中：n= （基站设备直流负荷+蓄电池充电电流）/ 本期配置单个整流模块容量，进位取整数；一次下电分路，50A （或32A ）×18（直流空开）,16A×6（直流空开），主要接入无线设备；二次下电分路，32A×6（直流空开），16A×6（直流空开），主要接入传输设备；6 蓄电池地配置按基站近期负载进行配置；结合该地区市电状况进行配置，需考虑市电停电，移动油机由维护中心至基站路途时间，爱护人员不足或停电基站较多时地等待时间；对于VIP 基站及地理位置较偏远，应急发电不便地基站可适当增加蓄电池组后备时间；其中：K－安全系数I －近期负荷电流T－放电小时数（h）t －最低环境温度（5 ℃）η－放电容量系数α－电池温度系数。

开关电源设计中最常用的几大计算公式汇总在开关电源设计中，有几个常用的计算公式可以帮助工程师进行准确的设计，以下是几个常用的计算公式的汇总：1.电容选择计算公式：开关电源中的电容主要用于滤波和储能，电容的选择需要考虑到输出的纹波电压、负载变化和效率等因素。

常见的电容选择公式如下：C=(ΔV×I)/(f×δV)其中，C是所需的电容容值，ΔV是允许的输出纹波电压，I是负载电流，f是开关频率，δV是峰值纹波电压。

2.电感选择计算公式：电感主要用于存储能量和滤波，选择适当的电感能够提高开关电源的效率。

电感选择的计算公式如下：L = ((Vin - Vout) × D × τ) / (Vout × Iout)其中，L是所需的电感值，Vin是输入电压，Vout是输出电压，D是占空比，τ是瞬态时间，Iout是负载电流。

3.开关频率计算公式：开关频率是开关电源设计中重要的参数，可以影响到效率、尺寸和成本等因素。

开关频率的计算公式如下：f = (Vin - Vout) / (Vout × L × Iout)其中，f是所需的开关频率，Vin是输入电压，Vout是输出电压，L是选择的电感值，Iout是负载电流。

4.整流二极管选择计算公式：整流二极管用于将开关电源的交流输出转换为直流输出，选择适当的整流二极管可以减少功耗和散热。

整流二极管选择的计算公式如下：Iavg = (Iout × η) / (1 - η)其中，Iavg是整流二极管的平均电流，Iout是负载电流，η是开关电源的效率。

5.功率开关管选择计算公式：功率开关管主要用于开关转换和功率调节，选择适当的功率开关管可以提高效率和可靠性。

功率开关管选择的计算公式如下：Pd = (Vin - Vout) × Iout / η - Vout × Iout其中，Pd是功率开关管的功耗，Vin是输入电压，Vout是输出电压，Iout是负载电流，η是开关电源的效率。

移动通信机房电源电池计算方法精简版电源电池容量的计算方法包括两部分内容，首先是负载需求计算，然后是电池容量的计算。

首先，负载需求计算是指计算移动通信机房在停电时所需的最小负载需求电流。

一般来说，移动通信机房的负载主要包括通信设备以及辅助设备的电流需求。

通信设备的电流需求可以通过设备的额定功率进行计算，公式如下：负载电流=设备总功率/电源电压辅助设备的电流需求主要包括空调、UPS等设备。

对于空调，可以通过查看设备的额定功率来计算，然后使用相同的公式进行计算。

对于UPS，则需要查看设备的输出功率和效率来计算，公式如下：负载电流=UPS输出功率/(电源电压*UPS效率)然后，通过将通信设备和辅助设备的电流需求累加，即可得到移动通信机房在停电时所需的最小负载需求电流。

然后，通过计算停电期间的时间，可以得到移动通信机房所需的最小电池容量。

电池容量的计算可以使用以下公式：电池容量=最小负载需求电流*停电时间需要注意的是，在计算电池容量时，还需要考虑到电池的放电效率以及充电时间。

放电效率是指电池在放电过程中的能量损失，而充电时间是指电池重新充满所需的时间。

通过考虑这些因素，可以计算出更为精确的电池容量。

此外，为了保证电池能够持续地提供稳定的电力供应，还需要考虑电池的备用容量。

备用容量指的是在停电或电网故障期间，电池所能提供的超额电力供应，以应对意外或其他突发情况。

备用容量的计算可以根据实际情况来确定。

综上所述，移动通信机房电源电池容量的计算方法主要包括负载需求计算和电池容量计算。

通过准确计算，可以确保移动通信机房在停电或电网故障时继续正常运行，提供稳定的电力供应。

通信机房电源计算公式柴油发电机容量计算1:asdfssP=2*(P入+P空调+P照明+P其他...)其中:P--------油机容量P入------电源输入功率P空调----空调输入功率P照明----照明用电P其他----其他需要油机供电设备柴油发电机容量计算2:柴油发电机组容量应该满足稳定计算负荷的要求。

P js=K c P e=P eP rg=kP jS=1.2P eP js-需要柴油发电机供电的负荷的计算功率（kW）; K c-总需用系数；取Kc=1；P e-需要柴油发电机供电的负荷的额定功率（kW）； P rg-柴油发电机组的输出功率（kW）；K-可靠系数：K=1.2市低压配电屏容量计算:市电低压配电屏在中小局站一般按满足终局容量考虑,其额定容量应满足下式:Ie≥Se*1000/√3*380式中：Ie-市电低压配电屏额定电流（A);Se-变压器的额定容量（KVA).通信用交流配电屏容量计算：电力室交流配电屏的额定容量应满足下式需要：Ie≥P*1000/√3*380*cosQ式中： Ie-交流配电屏的额定电流(A);P-交流配电屏所保证的交流负荷远期最大值(kw);cosQ-功率因数。

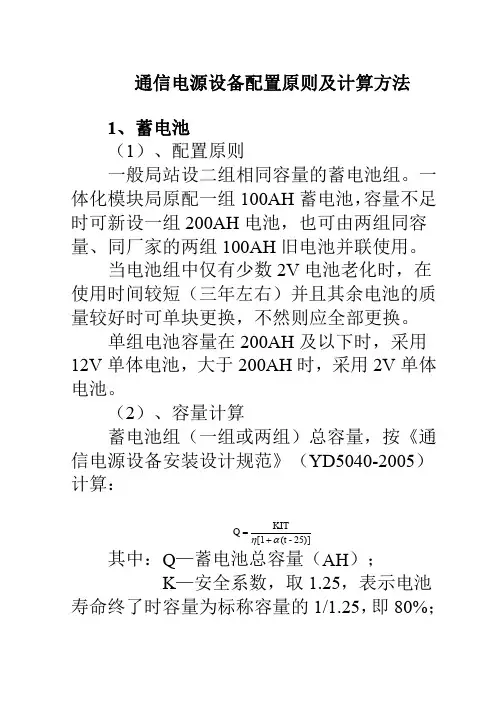

整流模块配置：N=(I f+I c)/I m +1 （取整）N--整流模块数I f--本期负荷电流I c--10小时率电池充电电流Q/10I m--每个模块电流N≤10时,1只备用; N＞10时,每10只备用1只.蓄电池的容量计算:Q≥KIT/η[1+α(t-25)]Q-蓄电池容量(Ah);K-安全系数,取1.25I-负荷电流(A);T-放电小时数(h),见表η-放电容量系数,见表;t-实际电池所在地环境温度系数。

所在地有采暖时，按15℃考虑,无采暖设备时,按5℃考虑;α-电池温度系数(1/℃),当放电小时率≥10时,取α=0.006;当10＞放电小时率≥1时,取α=0.008;当放电小时率＜1时,取α=0.01。

移动通信机房电源电池计算方法移动通信机房电源电池计算方法1. 引言在移动通信机房的电源系统中，电池作为备用电源装置起着至关重要的作用。

电池的容量大小直接影响着电源系统的备用时间和稳定性。

，正确计算移动通信机房电源电池的容量是非常重要的。

本文将介绍一种常用的移动通信机房电源电池计算方法，以帮助电力工程师准确计算电池容量，确保移动通信机房的电源系统正常运行。

2. 电池容量计算原则移动通信机房电源电池的容量计算是基于以下几个原则：2.1 保证系统持续运行的时间电池的主要作用是在主电源故障时提供备用电力。

，电池容量应能够保证系统在主电源故障发生时能够持续运行一段时间，以便应急处理故障或切换至其他备用电源。

2.2 保证电池的健康寿命电池的健康寿命与其工作状态密切相关。

过度放电或充电会缩短电池的寿命，，在计算电池容量时需考虑到电池的寿命指标，以保证电池的长期可靠运行。

2.3 考虑电池的放电效率电池的放电效率指的是电池在放电过程中所转化成实际供电能力的比例。

计算电池容量时，需要将放电效率考虑在内，以确保计算结果能够满足实际使用需求。

3. 电池容量计算公式根据以上原则，我们可以使用以下公式来计算移动通信机房电源电池的容量：电池容量 = （负载功率 × 运行时间）/ 放电效率其中，负载功率指的是移动通信机房的电力负载，单位为瓦特（W）；运行时间指的是系统需要持续运行的时间，单位为小时（h）；放电效率指的是电池在放电过程中的能量转换效率，用百分比表示。

4. 电池容量计算实例为了更好地理解电池容量计算方法，假设移动通信机房的负载功率为1000W，需要在主电源故障时持续运行5小时，并假设电池的放电效率为90%。

，根据上述公式可以得到：电池容量 = （1000W × 5h）/ 90% = 5555.56 瓦时（Wh），移动通信机房电源电池的容量应至少为5555.56 瓦时（Wh），才能够满足系统的备用电力需求。

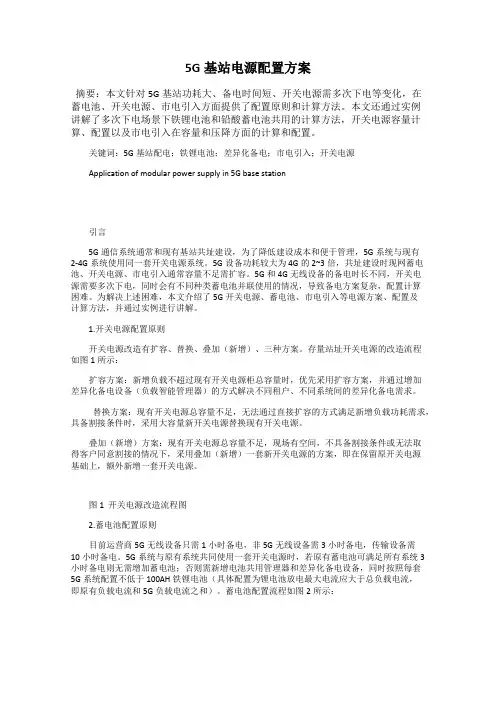

5G基站由BBU和AAU组成，以一个基站开通一家运营商三小区（1个BBU+3个AAU）配置，假设5G BBU功耗为350W，AAU功耗为1100W，来进行相关电源配套计算。

1 蓄电池组容量估算蓄电池容量计算公式简化如下：Q=K*(P1*T1/η+P2*T2/η)/43.2式中：Q—电池容量（Ah）；K—安全系数，取1.25；P1—一次下电侧通信设备工作实际功率（W）；P2—二次下电侧通信设备工作实际功率（W）；T1—一次下电侧设备备电总时长（h），通常为3小时；T2—二次下电侧设备备电总时长（h），通常为10小时；η—放电容量系数，电池放电3小时为0.75，10小时为1.00；43.2—蓄电池组允许的最低放电电压参数解释：基站直流配电回路有一次下电和二次下电之分，一次下电侧通信设备指基站设备，二次下电侧通信设备指传输设备、监控设备。

当市电停电后，蓄电池组开始放电，继续给基站设备和传输设备等供电。

但由于蓄电池容量有限，故在一个门限值时，会断掉电量消耗更大的基站设备供电，只保留电量消耗较小的传输设备和监控设备供电，以让蓄电池组可以继续工作一段较长的时间，以便维护人员能够有时间赶到，进行发电应急处理，此时称为一次下电。

当一次下电完成，传输设备和监控设备工作一段时间后，为了保护电池，传输设备供电会终止，此时称为二次下电。

本文假设在1个BBU+3个AAU配置下，基站传输和监控设备功耗为500W，即P2为500W。

再来计算一下P1，1*BBU功耗+3*AAU功耗=1*300W+3*1100W，即P1为3650W。

因此，根据电池容量计算公式，Q=1.25*（3650*3/0.75+500*10/1)/43.2=567（Ah）。

也就是说，基站站点新增一套5G基站设备（1个BBU+3个AAU）后，相应的需新增一组容量为500Ah的蓄电池。

2 开关电源配置估算整流设备的总容量应按负荷电流和蓄电池的均衡充电电流之和确定，计算方法如下：I总=I负+I蓄I总：开关电源容量，I负：通信用负荷电流，I蓄：蓄电池充电电流。
