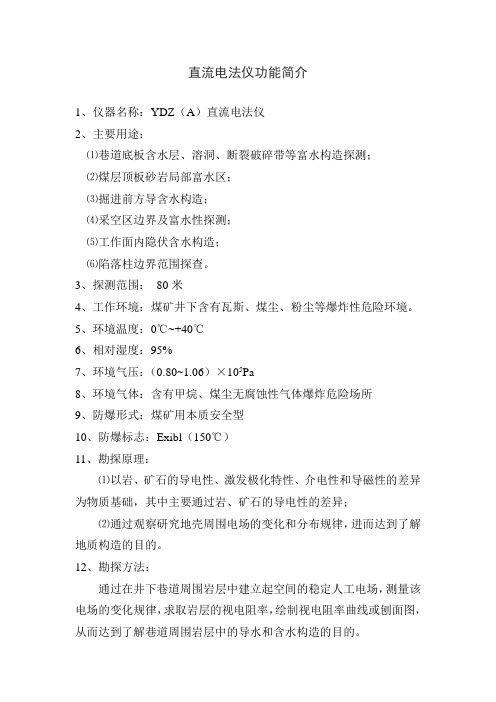

直流电法仪功能简介
1、仪器名称：YDZ（A）直流电法仪
2、主要用途：
⑴巷道底板含水层、溶洞、断裂破碎带等富水构造探测；
⑵煤层顶板砂岩局部富水区；
⑶掘进前方导含水构造；
⑷采空区边界及富水性探测；
⑸工作面内隐伏含水构造；
⑹陷落柱边界范围探查。
3、探测范围：80米
4、工作环境：煤矿井下含有瓦斯、煤尘、粉尘等爆炸性危险环境。
5、环境温度：0℃~+40℃
6、相对湿度：95%
7、环境气压：（0.80~1.06）×105Pa
8、环境气体：含有甲烷、煤尘无腐蚀性气体爆炸危险场所
9、防爆形式：煤矿用本质安全型
10、防爆标志：Exibl（150℃）
11、勘探原理：
⑴以岩、矿石的导电性、激发极化特性、介电性和导磁性的差异为物质基础，其中主要通过岩、矿石的导电性的差异；
⑵通过观察研究地壳周围电场的变化和分布规律，进而达到了解地质构造的目的。
12、勘探方法：
通过在井下巷道周围岩层中建立起空间的稳定人工电场，测量该电场的变化规律，求取岩层的视电阻率，绘制视电阻率曲线或刨面图，从而达到了解巷道周围岩层中的导水和含水构造的目的。
直流电仪器操作流程概述及解释说明1. 引言1.1 概述本文将详细介绍直流电仪器的操作流程，包括仪器准备、电源连接和参数设置等步骤。
直流电仪器作为一种用于测量和检测直流电信号的重要工具，在科研实验、工业生产及日常生活中扮演着重要角色。
因此，正确了解和掌握直流电仪器的操作流程对于确保数据准确性和提高工作效率至关重要。
1.2 文章结构本文主要分为四个部分：引言、直流电仪器操作流程、操作步骤解释说明以及结论。
其中，引言部分将介绍文章的概述、结构和目的，为读者提供整体的文章框架。
1.3 目的本文的目的是帮助读者全面了解并掌握直流电仪器的正确操作流程，并通过详细解释每个步骤来减少误操作和提高工作效率。
同时，我们还将总结出易忽略但重要的注意事项和建议，以确保在使用直流电仪器时能够获得准确可靠且一致性好的结果。
请问还有其他方面需要补充吗？2. 直流电仪器操作流程:2.1 仪器准备:在进行直流电实验之前，首先需要准备好所需的仪器设备。
这包括直流电源、电压表、安培表等仪器。
确保这些仪器都处于正常工作状态并且已经校准过。
2.2 电源连接:首先，将直流电源与被测试的电路或设备正确连接。
通常，红色插头代表正极，黑色插头代表负极。
确保连接稳固并没有松动的接触。
2.3 参数设置:根据实验要求和被测试设备的特性，设置适当的参数。
主要参数包括输出电压和输出电流。
使用调节旋钮或数字设置面板来调整这些参数，并确保它们符合实验要求或设备规格。
注意：在进行参数设置时，请务必小心并遵循相关安全操作指南，以确保自身和其他人员的安全。
以上就是直流电仪器操作流程中的关键步骤概述。
接下来我将详细解释每个步骤的操作说明。
请参考下一部分“3. 操作步骤解释说明”。
3. 操作步骤解释说明3.1 仪器准备步骤解释：在开始操作直流电仪器之前，首先需要进行仪器的准备工作。
这包括以下步骤：- 步骤1：确认所需的直流电仪器是否已经放置在合适的位置，并确保其稳定和安全。
YDZ16（A）、YDZ16（B）矿用并行直流电法仪操作规程一、一般规定第1条直流电法仪操作人员必须经过专门技术培训，了解仪器的工作原理和性能，熟悉操作程序，并能独立进行资料分析。
第2条确定直流电法探测的地质任务或探测目的，在考虑勘查工作需要的前提下，首先要分析是否具有一定的地电条件，勘查目标与围岩之间是否存在明显的电性差异。
第3条进行直流电法探测前，必须编制探测施工预案及施工计划、安全技术措施、施工计划等，并由矿方审核，组织地质、调度、机电、通风等有关部门协同工作，为直流电法探测创造必要的工作环境。
第4条探测结果使用必须遵守《煤矿安全规程》、《煤矿防治水规定》等相关规定。
二、入井前准备工作第5条入井探测前，物探人员要对工作面的煤层结构、厚度、煤质、顶底板岩性，以及工作面的地质构造、巷道环境和煤层的走向、倾向等，以便确定具体工作方法及安全技术措施。
第6条入井前要对仪器进行检查，检查仪器是否完好，是否能正常开机，电量是否充足，检查电缆线是否完好，检查接头是否完好。
第7条对仪器的程序进行检查，进行开机检测，将电极接地，检查接地是否良好，采集几组数据，确保仪器正常工作。
（检查完成后清空数据）第8条仪器要装入专用背包，专人看管，入井途中保障仪器的安全。
第9条线缆要夹好，电极要装好，专人负责看管，注意保护线缆接头，不能进灰、进水，保证线缆完好。
第10条直流电法探测前，应由矿方调度通知机电、采区等部门，指派电工在探测时切断整个工作面电源，探测工作结束前不得结束供电。
第11条直流电法探测前，应由矿方调度，通知机电、采区等部门，提前对工作面积水区进行抽水，直流电法探测时，工作面不能有积水。
第12条准备好记录本、皮尺、笔、喷漆等工具，以便井下施工做好编录。
三、井下操作井下工作的基本任务是按照设计及规范要求，保证安全施工，获取准确第一手资料。
第13条严格按照施工设计进行测点布置，每个测站及电极布设时，应校对测量站号、点号是否正确。

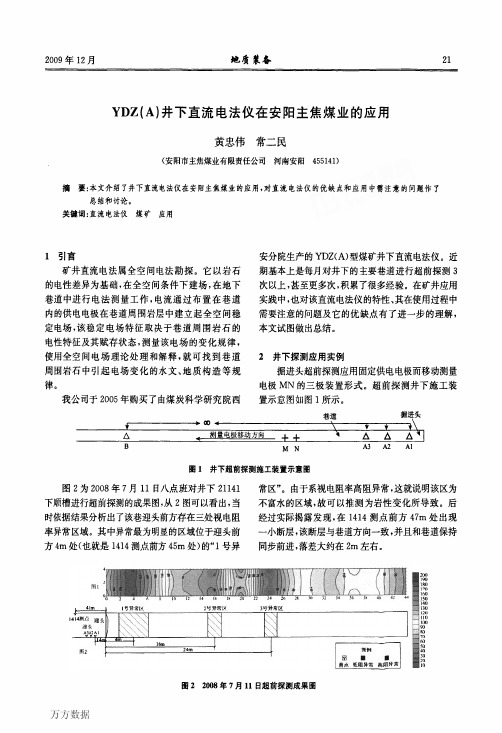

YDZ(A)直流电法仪全说明YDZ(A)防爆数字直流电法仪使用说明书煤炭科学研究总院西安分院发布井下电法基本原理矿井直流电法属全空间电法勘探。
它以岩石的电性差异为基础，与地面电法不同，在全空间条件下建场，在地下巷道中进行电法测量工作，地下电流通过布置在巷道内的供电电极在巷道周围岩层中建立起全空间稳定电场，该稳定电场特征取决于巷道周围岩石的电性特征及其赋存状态，测量该电场的变化规律，使用全空间电场理论处理和解释，就可找到巷道周围岩石中引起电场变化的水文、地质构造等规律。
1(井下高分辨直流电法技术井下直流电法的方法技术很多，巷道迎头超前探测使用三点——三极探测法效果好;在工作面采用高分辨电测深法和电透法效果好。
高分辨电测深法是研究某一深度方向地层电性变化的规律，从而获得该深度方向上地层中各井下电法探测原理示意图板顶煤层 A + M NB —电流线底板ρs 溶洞实测视电阻率曲线种地质信息的一种物探方法(参见原理示意图)。
它是在同一点逐次增大供电电极距，使勘探深度由小逐渐变大，观测测量点附近沿深度方向由浅到深岩石电阻率的变化特征。
它主要用于研究解决电性分层和水文地质问题。
该技术改变了传统的探测方法和解释方法，包括:(a) 不使用传统容易的对数坐标，而使用难度较大的算术坐标，进行高密度采集数据;(b) 改变过去单点解释方法，使用新的断面连续解释方法，能大大提高物探解释的准确性;(c) 确定相应方法判断解释潜在突水通道的物探标准。
井下采集第一手资料是反映岩石电性特征的视电阻率，使用西安分院研制的具有国内先进水平的矿井电法专用软件进行处理和解释:(1)单独提取视电阻率中的含水信息——用于解释工作面巷道底板50m深度内的含水、导水规律，潜在的突水通道。
(2)单独提取视电阻率中的岩石电性分层信息——用于解释工作面底板隔水层厚度、含水层厚度、含水层原始导升高度。
(3)超前探测——井下巷道侧帮、迎头前方50~60米内的断层及含水、导水构造。
(4)立体成图——对工作面底板下不同深度进行类似“CT”成像的断面、平面切片，分离出电法含水异常区域，得到视电阻率低阻异常断面图、平面图，进行立体解释。
矿用防爆直流电法仪井下电法是把直流电法探测技术引用到煤矿井下的电阻率探测技术，我院研制生产的YDZ(A)(原型号DZ—IIA)数字直流电法仪依然是我国目前唯一的防爆直流电法仪，曾被煤炭部列为重点推广的科研成果之一。
该技术在井下全空间条件下建场，使用全空间数据处理和解释方法，可探测巷道周围的断层破碎带、隐伏含水构造、潜在突水点、确定隔水层厚度、掘进巷道的超前探测以及解决井下与采煤直接相关的其它地质问题。
井下直流探测技术在邯郸、肥城、兖州、新汶、开滦、邢台、焦作、淄博、晋城、郑州等矿区的得到推广应用，均取得了良好的探测效果，创造了可观的社会经济效益。
仪器主要技术指标:防爆类型:本质安全型防爆合格证号:2044139煤矿安全标志编号:20046002灵敏度:1微伏电压测量范围:0,?2V极化电位补偿:?1000mV动态范围:130db供电电压: 90V (幅值)供电电流:70mA(幅值)外型尺寸:310mm×240mm×160mm应用范围:1、煤层底板断裂破碎带的探测煤层顶、底板断裂破碎带通常是高压含水层导水的良好通道，即使落差小、不透水的断层或断层破碎带，在采动人为作用打破地下平衡状态后，也会导水而引发突水。
因此，在工作面回采前，探明这些地质构造尤显重要，以保证安全生产。
针对这一问题，曾在肥城矿务局大封矿井下采用对称四极测深法和偶极剖面对9107工作面开采的九号煤层底板断裂破碎带进行了实际探查，效果明显。
9107工作面回风巷电法探测。
实测结果，两种电性图件上的33~46点和60~64点，均出现低阻异常，直观反映出两处断裂破碎的存在位置和影响范围，依此结果工作面经注浆改造后，安全采出为煤炭5.4万吨。
2、煤层底板分层定厚探测兖州矿务局杨村煤矿-273水平运输巷在掘进过程中，发现了几条落差较大的正断层，将下伏本溪群的十四灰及奥灰抬高了几十米，为预防突水，要求查明底板到奥灰顶界的隔水层厚度和十四灰含水层厚度。
井下电法探测结果，推断200~50号点之间底板到十四灰顶界隔水层厚度为30.8~34.8m，十四灰层厚5.0~6.2m，奥灰顶界深40.5~45.3m，F1，F2断层总落差18m左右，将十四灰和奥灰抬高约18m，使底板距十四灰隔水厚度由60号点的33.5m减到27号点的21.0m，17~20号点只有16m左右，后经验证与实际吻合，于是矿上依此修改了大巷掘进方向，节省巷道工程1500m，可节约经费500万元左右。
3、超前探测断层邯郸矿务局王风矿采用井下电法在1966工作面探测，推断出与巷道平行的F1断层，切眼上部和F1断层平行，下部切眼为层距巷道距离有变化，2号探测为距离21m，1号点是29m，推断结果与实际分布基本一致。
4、带压开采条件的评价肥城矿务局白庄矿8402工作面是八号煤层首采工作面，下距本溪群五灰30多米，五灰层厚7m左右，由于断层多，五灰水压大，构造复杂，严重威胁八号煤层采掘安全，为查清五灰内含水地段及其连通性，采用了井下直流电测深法。
8402工作面电阻率异常。
电法在对五灰分层定厚的基础上，推断低阻异常部位为含水地段且局部连通性较好，自140号点向200号点方向五灰富水性依次增强，其中200号点五灰上部35.5~39.0m处富水性较强，260号点五灰顶、底部均含水。
经回采物探结论正确，电法圈定的五灰及奥灰富水点，在回采过程中又突水198.8m2/h，依据物探结论采取了有效防治措施，在底板带压条件下，安全采煤8.9万吨，提高了资源回采率。
5、老窑积水区的探测河北张家口地区鸡鸣山煤矿区内老窑采空区遍布，又无资料记载，几年来曾发生多次老窑突水事故，1990年10年月掘进360水平三采区干子股煤层集中回风山巷道时，发现工作面有淋水预兆，怀疑是老窑采空积水，为了准确判定上部采空区积水位置，邯郸矿务局采用了井下直流电法进行了超前探测。
探测结果推断:采空区和富水带位于标高+401~425m，打钻验证出水标高为402m，从1990年11月24日——12月31日36天时间放出老窑积水约2.22万吨，到1991年5月积水才全部放完，共放老窑积水8万吨，避免了一次严重的老窑突水事故，保证了安全生产，带来了可观的经济效益和社会效益。
由上看出，井下直流电法是勘查矿井地质构造及水文地质条件的行之有效的物探手段，是煤矿安全生产和防治水害方面不可缺少的测试手段之一。
一、概述近几年，井下直流电法探测巷道顶、底板隔水层厚度、断列破碎带、含水和导水构造等取得了明显的地质效果。
由于岩石电阻率大小主要取决于空隙内的富水性和孔隙空间特性。
所以电阻率成象对于识别采煤工作面隐伏断层、破碎带、陷落柱、尤其含水、导水破碎带;甚至潜在的突水点都有明显的地质效果。
YDZ(A)防爆数字直流电法仪是为煤矿井下含有瓦斯、煤尘、粉尘等爆炸性危险环境中探测含水和导水地质小构造而设计制造的勘探仪器。
二、技术指标:防爆形式:矿用本质安全型，防爆标志:ExibI(150?)。
使用环境条件:环境温度:0 ~ +40?平均相对湿度:?95%(+25?)大气压力:86kPa~106kPa电气性能:电法仪的主要技术指标供电电压供电电流80V <65mA电流精度:1,?一个字。
接收电压范围:?2.5VA/D转换器: 24bit动态范围:80dB非线性度:0.005%电压精度: 0.1%?一个字三、工作原理:YDZ(A)防爆数字直流电法仪(以下简称电法仪)是井下电法勘探仪器，也可用于地面进行电法探测地质构造。
由9节1.8Ah锂电池组成5.4 Ah 10.8V电池组，逆变电路，整流滤波电路，极性变换发射输出，单片机控制电路，接收电路，显示、存储、通讯等电路组成。
电法仪的各功能板如图1所示，电池输出的直流电压经逆变升压电路产生70或100V的高压，经整流滤波、极性变换输出，通过AB供入大地;同时通过MN接收大地的感应信号，经A/D转换器放大并转换成数字后送给单板机存入存储器。
存储器中的数据通过RS232串行通讯口进行数据交换;供电时间有可选。
供出的电流在显示器上显示。
A 整流电路逆变升压电流电压变频输出电路B 取样电路存储器串口通讯单片计算机显示器M A/D 转换器电源电路键盘 N图 1 电法仪的组成四、使用、检修注意事项:1. 该仪器可用于煤矿井下含有瓦斯、煤尘、粉尘等爆炸性危险环境中探测地质小构造。
下井前要对仪器进行仔细检查，确保仪器的防爆性能和电气性能符合设计要求。
2. 每次探测前，要将仪器中以前存储的数据删除，以免本次探测数据存储空间不足。
3. 检修时不得改变电路参数，元器件型号、规格、参数，浇封部分维修完后重新用硅橡胶浇封。
4. 更换电池时要用相同型号的电池，更换后要用硅橡胶浇封。
5. 使用时避免猛烈碰撞，直接淋水。
用完后应清洁。
6. 仪器长期不用时，应清洁表面，放在下面环境中贮存，并且每三个月充放电两次。
温度:-40—+55?相对湿度:?80%气压: 86kPa—106kPa(无腐蚀性气体)。
7(充电应在井上安全的场所进行。
串口通讯只能在地面连接。
8(严禁在井下拆开仪器进行任何操作。
9(浇封用90-33硅橡胶，固化剂用正硅酸乙脂和催化剂二月桂乙酸乙脂，按100:3:2的比例混合均匀浇封。
浇封应审固可靠，无气泡，最小厚度应大于2mm。
五、YDZ(A)型防爆数字直流电法仪操作说明1、面板介绍面板如下图。
2、键盘按键功能简介电法仪键盘为行列式分布密封键盘，由数字键0-9及小数点和控制键组成。
ON : 开机，显示WELCOME; 设置仪器当前参数值。
仪器出厂参数为:MS=0， GAIN=0，TT=1， ZH=1MN/2=3，AB/2=6，ZAB=4，ZMN=1YDZ(A)面板DZ- IIAEX 复位OFFABMN桩号增益设置 MA22ON 显示G H D I C A J F B E H G其中:A(控制及输入键盘B(电源开按钮，电源关按钮C(六位液晶显示屏窗口D(防爆标志E(电源充电及数据通讯接口F(保护复位按钮G(测量接线柱H(供电接线柱I( 仪器名称J( 单位名称0-9: 数字键; .键: 小数点;为11个数字输入键，分别在送入极距、桩号、设置等功能中使用。
桩号: 按下此键显示ZH= “XXX”，XXX代表“当前值”，此时输入数字键0-9，出厂隐含值0。
或: 按上下箭头，值顺序增加1或减少1，按其它功能键，保存当前值，退出桩号，执行其它功能。
桩号值范围1-255，整数输入，小数点不起作用，输入数据被保存，直到重新按桩号键，并送入新值才改变。
