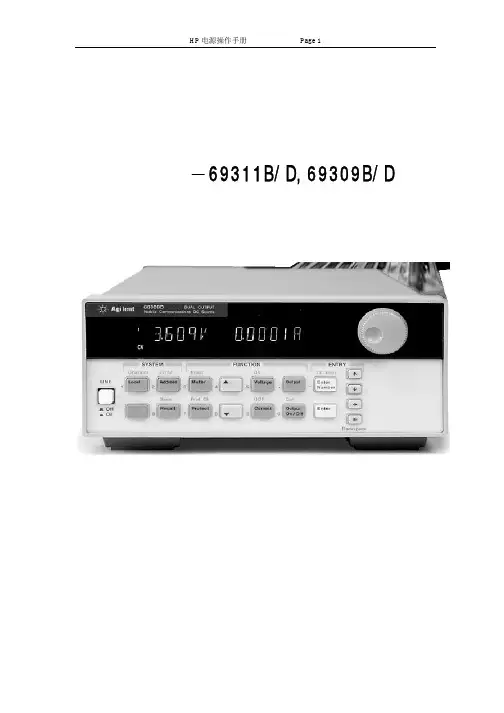

Ａｇｉｌｅｎｔ电源使用手册69311B/D,69309B/D
一前面板显示栏说明的具体意义
CV 输出或输出处于固定电压模式
CC 输出1或输出2处于固定电流模式
Unr 输出或输出不能进行调整
Dis输出处于关闭状态按Output On/Off键使输出打开
OCP 过电流保护为打开状态按OCP键使过电流保护状态关闭Proc 由于保护功能起作用显示输出已经被禁止按Prot Clear键
来清除保护功能
Shift Shift键已被按下
Rmt 程序控制接口HP-IB,RS232处于工作状态按Local键使电源回到手动控制状态
Addr 读写接口的地址口
Err SCPI错误序列中出现一个错误按Error键来看错误代码
SRQ 接口需要维修
二前面板菜单的实际作用
前面板控制菜单图示
<1> System Keys
蓝色无标签的按键就是Shift键起到按键功能转换的作用例如
按shift键在显示栏上就显示Shift标示则按键上方标示的功能起
作用如Error再次按Shift键则回到按键功能
使电源从程序控制状态转换到手动控制状态如果电源已经处于LOCAL
状态则local 按键无效
ADDRESS 设置HP-IB地址
INTF 选择通讯接口HP-IB,RS-232
BAUDRATE 选择波特率(300,600,1200,2400,4800,9600)
PARITY 消息奇偶性(NONE|EVEN|ODD|MARK|SPACE)
FLOW 流控制XON-XOFF|RTS-CTS|DTR-DSR|NONE
LANG 选择语言(SPCI或COMP)
REMOTE FT HP14575A遥控面板的开关(ON/OFF)
ROM 固件版本号
SN: 电源序列号码
按此键可以使直流电源进入以前保存的状态可以返回到前四个保存的
状态0 到 3
+(Shift + Channel) 输出1和输出2显示转换
Display Measurement
1V A Measures output channel 1
2V A Measures output channel 2 +(Shift + Error) 显示系统错误代码若没有错误显示0
+Shift + Save保存目前电源的状态到固定存储器
2Function Keys
直流电源开状态和关状态的转换当关状态Dis显示在显示栏上
+(Shift + Proc Clr) 保护环路复位使电源回到上一个程序状态
+(Shift + OCP) 按此键在OCP起作用/不起作用之间切换如果OCP
起作用则输出模式不能从定电压转到定电流模式并且OCP指
示显示在显示栏中
按,提出列表中的下一个命令按返回列表中的前一
个命令
Display Measurement
V A 测量输出直流电压和电流
V MAX 测量输出电压的峰值
V MIN 测量输出电压的最小值
V HIGH 测量电压脉冲的最高电平
V LOW 测量电压脉冲的最低电平
A MAX 测量输出电流的峰值
A MIN 测量输出电流的最小值
A HIGH 测量电流脉冲的最高电平
A LOW 测量电流脉冲的最低电平
A RMS 测量均方根值电流
V DC:DVM 通过DVM输入测量直流电压
V RMS:DVM 通过DVM输入测量均方根值电压
+(Shift + Input)
Display Measurement
CURR:RANGE 选择电流范围AUTO|LOW|HIGH
CURR:DET 选择电流测量的带宽(ACDC|DC)
TINT 设置前面板测量的间隔15.6us to 1 seconds)
POINTS 设置前面板测量缓冲器的测量点数(1,
2,4,8,32,64,128,256,512,1024,2048)
按此键进入电压设置菜单
Display Command Function
1 VOLT 设置输出1的电压
2 VOLT 设置输出2的电压HP66039B/66039D
按此键进入电流设置菜单
Display Command Function
1 CURR 设置输出1的电流
2 CURR 设置输出2的电流HP66039B/66039D
按此键进入输出菜单设置列表
Display Command Function
*RST 设置直流电源回到出厂缺省值
TYPE:CAP 设置输出补偿(HIGH|LOW)
PON:STATE 选择开电状态命令(RST|RCL0)
PROT:DLY 设置输出保护延迟时间(second)
RI 设置远距离约束模式
DFI 设置不连续故障指示状态(ON|OFF)
DFT:SOUR 选择DFI来源(QUES|OPER|ESB|RQS
|OFF)
PORT 选择输出端口功能RIDFI/DIGIO
