双电源切换安全操作规程范本一、目的与适用范围本规程的目的是确保双电源切换过程中的安全性，并规范操作人员的行为，适用于所有需要进行双电源切换的场所和设备。
二、术语定义1. 双电源切换：指在电源故障或维护情况下，将负载从一台电源切换至备用电源的过程。
2. 主电源：指供应负载正常运行的主要电源。
3. 备用电源：指在主电源发生故障时或维护期间作为替代电源供应负载的备用电源。
4. 电源切换装置：指用于将负载从主电源切换至备用电源的设备。
三、操作准备1. 操作前应先了解负载的特点、主电源和备用电源的工作条件，并检查各电源的电压、频率、相序等参数是否符合要求。
2. 操作人员必须进行必要的安全培训，并持有合法的操作证书。
3. 确保操作人员身体健康，不得患有严重的心脏病、高血压以及精神疾病等不适宜从事操作工作的疾病。
四、安全操作流程1. 操作前应先关闭主电源，并确保所有的开关和断路器处于断开位置。
2. 操作人员应佩戴必要的个人防护装备，包括安全帽、安全鞋、护目镜等，并确保自身及周围环境的安全。
3. 检查备用电源的配电箱和控制设备是否正常运行，并确保备用电源的输出参数符合负载要求。
4. 操作人员应先将电源切换装置的选择开关设置为备用电源位置，然后再将控制开关置于切换位置。
5. 缓慢地将控制开关推到切换位置，并对切换过程进行观察，确保切换过程平稳无误。
6. 切换完成后，稳定负载情况，确保备用电源正常供电。
7. 检查负载运行情况，确保各个系统和设备正常工作。
8. 切换结束后，清理操作现场，关闭备用电源的相关设备，并确保备用电源处于待机状态。
9. 操作完成后，将电源切换装置的选择开关设置回主电源位置，并关闭切换装置的控制开关。
10. 操作人员应及时填写操作记录，并将操作结果进行存档。
五、注意事项1. 操作人员在进行双电源切换过程中，必须集中注意力，不能分心或慌乱操作。
2. 在切换过程中，不能随意调整或触碰其他设备或元件，以免造成故障或意外伤害。
双电源切换安全操作规程双电源切换是指在电源故障发生时，将系统的电源从一台电源切换到备用电源的过程。
双电源切换的目的是确保系统能够继续正常工作，同时保证操作人员的安全。
为了保证双电源切换的安全性，需要制定一套操作规程，下面是双电源切换安全操作规程的详细内容。
一、操作准备1.1 操作前，应确认备用电源的正常工作，并且备用电源能够提供足够的电力供应。
备用电源应符合国家标准，且经过定期的维护和检验。
1.2 操作前，应了解系统中各个电源的特性、位置、连接方式等信息，并清除现场，确保没有多余的杂物和易燃物品。
二、操作流程2.1 操作人员应根据实际情况选择适当的操作模式，可以是手动操作或自动操作。
若选择手动操作，操作人员需要确保自身的安全，操作前应做好消除危险的准备工作。
2.2 操作人员应根据操作流程，有序进行双电源切换。
具体流程如下：2.2.1 打开备用电源开关，检查备用电源的状态和指示灯，确保备用电源已准备就绪；2.2.2 关闭故障电源开关，断开故障电源与系统的连接；2.2.3 打开备用电源与系统的连接开关，确保备用电源与系统有效连接；2.2.4 检查系统是否正常工作，确保备用电源顺利接管。
三、安全注意事项3.1 操作人员应着装整齐，穿戴好安全帽、安全眼镜、绝缘手套等劳保用品。
操作过程中，应注意保持平稳移动，避免磕碰、摔倒等意外情况发生。
3.2 操作人员应保持专注，不得进行其他无关操作，以防因分神而导致失误。
3.3 操作人员在操作过程中应时刻保持沉着冷静，不得慌乱，以免发生意外事故。
3.4 在操作过程中，应时刻注意系统的电气安全，严禁触摸裸露电线，避免触电危险。
如发现有异常电流、异常电压等问题，应立即停止操作，并通知相关工作人员进行处理。
3.5 在操作过程中，若出现系统问题或电源故障无法解决，应立即停止操作，并及时报告相关工作人员处理。
四、事故处理4.1 若在双电源切换过程中发生事故或事故隐患，应立即停止操作，并第一时间向相关领导和技术人员报告。

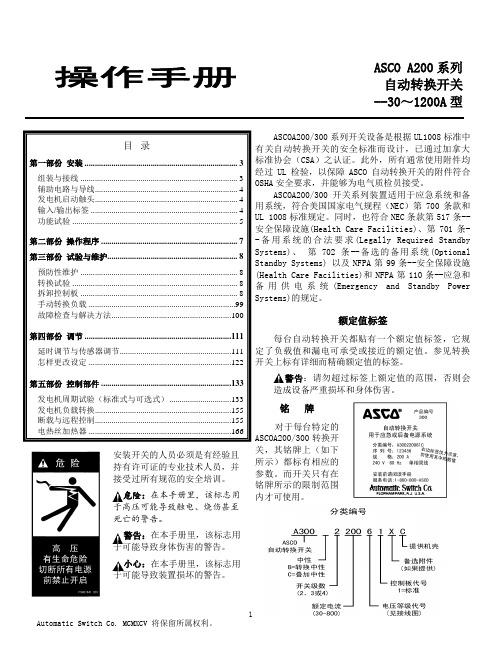

ASCO A200系列自动转换开关--30～1200A型目录第一部份安装 (3)组装与接线 (3)辅助电路与导线 (4)发电机启动触头 (4)输入/输出标签 (4)功能试验 (5)第二部份操作程序 (7)第三部份试验与维护 (8)预防性维护 (8)转换试验 (8)拆卸控制板 (8)手动转换负载 (99)故障检查与解决方法 (100)第四部份调节 (111)延时调节与传感器调节 (111)怎样更改设定 (122)第五部份控制部件 (133)发电机周期试验（标准式与可选式） (133)发电机负载转换 (155)断载与远程控制 (155)电热丝加热器 (166)安装开关的人员必须是有经验且持有许可证的专业技术人员，并接受过所有规范的安全培训。
危险：在本手册里，该标志用于高压可能导致触电、烧伤甚至死亡的警告。
警告：在本手册里，该标志用于可能导致身体伤害的警告。
小心：在本手册里，该标志用于可能导致装置损坏的警告。
ASCOA200/300系列开关设备是根据UL1008标准中有关自动转换开关的安全标准而设计，已通过加拿大标准协会（CSA）之认证。
此外，所有通常使用附件均经过UL检验，以保障ASCO自动转换开关的附件符合OSHA安全要求，并能够为电气质检员接受。
ASCOA200/300开关系列装置适用于应急系统和备用系统，符合美国国家电气规程（NEC）第700条款和UL 1008标准规定。
同时，也符合NEC条款第517条--安全保障设施(Health Care Facilities)、第701条--备用系统的合法要求(Legally Required Standby Systems)、第702条--备选的备用系统(Optional Standby Systems) 以及NFPA第99条--安全保障设施(Health Care Facilities)和NFPA第110条--应急和备用供电系统(Emergency and Standby Power Systems)的规定。
双电源自动转换开关说明书相信大家一定都购买过双电源自动转换开关，顾名思义它是在用电突然断电时通过双电源切换开关，自动连接到备用的电源上，使我们的运作不至于停断，仍能继续运作。
这种开关在我们生活的很多地方都有用到，许多公司和小区都有，那么让装修界为您具体的讲解通过双电源切换开关的原理以及说明书。
双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。
因此，常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats：一体式结构(三点式)。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。
2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。

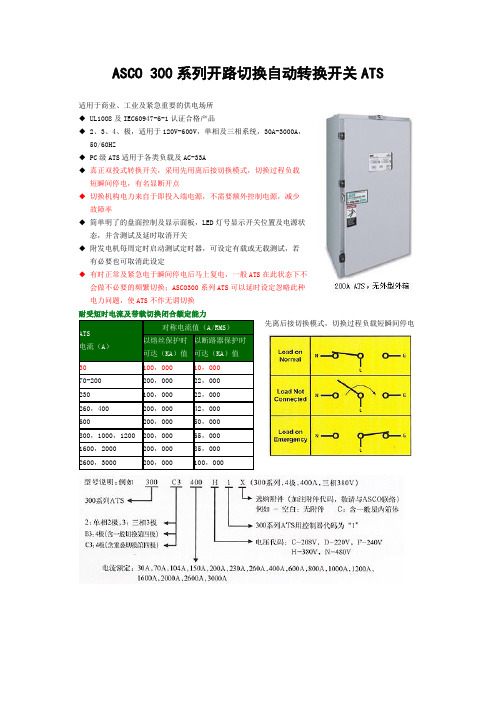

ASCO 300系列开路切换自动转换开关ATS适用于商业、工业及紧急重要的供电场所◆ UL10O8及IEC60947-6-1认证合格产品◆ 2、3、4、极，适用于120V-600V，单相及三相系统，30A-3000A，50/60HZ◆ PC级ATS适用于各类负载及AC-33A◆真正双投式转换开关，采用先用离后接切换模式，切换过程负载短瞬间停电，有名显断开点◆ 切换机构电力来自于即投入端电源，不需要额外控制电源，减少故障率◆ 简单明了的盘面控制及显示面板，LED灯号显示开关位置及电源状态，并含测试及延时取消开关◆ 附发电机每周定时启动测试定时器，可设定有载或无载测试，若有必要也可取消此设定◆ 有时正常及紧急电于瞬间停电后马上复电，一般ATS在此状态下不会做不必要的频繁切换；ASCO300系列ATS可以延时设定忽略此种电力问题，使ATS不作无谓切换耐受短时电流及带载切换闭合额定能力ATS电流（A）对称电流值（A/RMS）以熔丝保护时可达（KA）值以断路器保护时可达（KA）值30 100，000 10，00070-200 200，000 22，000230 100，000 22，000260，400 200，000 42，000600 200，000 50，000800，1000，1200 200，000 65，0001600，2000 200，000 85，0002600，3000 200，000 100，000先离后接切换模式，切换过程负载短瞬间停电ASCO 300系列微处理机控制器ACSO Group 1微处理机控制器适用于300系列自动转换开关，是一台高可靠度控制器，功能涵盖电压、频率及延时设定，控制功能的启动与取消，并具通信功能。
电压与频率侦测◆ 三相侦测◆ 电压复归值可设定为90%或95%◆ 电压跳脱值可设定为70%至90%◆ 频率复归值可设定为95%◆ 频率跳脱值可设定为85%延时设定◆ 发动机延时启动1或3秒可调◆ 切换至紧急侧延时0至5分钟可调◆ 切回市电侧延时1秒至30才分钟可调◆ 4秒延时切回市电侧以防止因发电机短时间低电压而造成开关不必要的切换◆ 发电机冷却运转延时5分钟标准功能◆ 附同位切换侦测器（IN-Phase Monitor），避免因不同步切换造成上游短路器无故跳脱，严重时损设备◆ 可选用重叠切换式中性极（第四极Overlapping Neutral），采用先接后离的操作程序，避免切换过程中产生瞬间异常电压◆ 附切换前及切换后负载隔离信号接点，于切换前或切换后提供给发动机启动器，电梯控制器，变频器或其它可供选择控制的负载进行特别控制；例如电梯可于切换前接受信号，通知先行暂停于某一楼层，待切换后信号解除再进行正常运行，以免危险◆ 附发电机每周定时启动测试定时器，可设定有载或无载测试，若有必要也可取消次功能遥控功能◆ 透过干接触点与监控中心联机进行遥控测试，禁止切换至紧急电源，延时取消等控制功能◆ 可选购通讯模块72A，连接（Ethernet TCP/IP）利用计算机Windows浏览器即可监视ATS状态盘面控制及显示面板包括：开关位置显示，电源状态，测试开关，延时取消按键ASCO 300系列ATS箱体定制1、开关方向标准的ASCOATS外箱均为右开门（如上图所示），若须左开门请于订购时选购原厂加长型控制线。
ASCO A200系列自动转换开关--30～1200A型目录第一部份安装 (3)组装与接线 (3)辅助电路与导线 (4)发电机启动触头 (4)输入/输出标签 (4)功能试验 (5)第二部份操作程序 (7)第三部份试验与维护 (8)预防性维护 (8)转换试验 (8)拆卸控制板 (8)手动转换负载 (99)故障检查与解决方法 (100)第四部份调节 (111)延时调节与传感器调节 (111)怎样更改设定 (122)第五部份控制部件 (133)发电机周期试验（标准式与可选式） (133)发电机负载转换 (155)断载与远程控制 (155)电热丝加热器 (166)安装开关的人员必须是有经验且持有许可证的专业技术人员，并接受过所有规范的安全培训。
危险：在本手册里，该标志用于高压可能导致触电、烧伤甚至死亡的警告。
警告：在本手册里，该标志用于可能导致身体伤害的警告。
小心：在本手册里，该标志用于可能导致装置损坏的警告。
ASCOA200/300系列开关设备是根据UL1008标准中有关自动转换开关的安全标准而设计，已通过加拿大标准协会（CSA）之认证。
此外，所有通常使用附件均经过UL检验，以保障ASCO自动转换开关的附件符合OSHA安全要求，并能够为电气质检员接受。
ASCOA200/300开关系列装置适用于应急系统和备用系统，符合美国国家电气规程（NEC）第700条款和UL 1008标准规定。
同时，也符合NEC条款第517条--安全保障设施(Health Care Facilities)、第701条--备用系统的合法要求(Legally Required Standby Systems)、第702条--备选的备用系统(Optional Standby Systems) 以及NFPA第99条--安全保障设施(Health Care Facilities)和NFPA第110条--应急和备用供电系统(Emergency and Standby Power Systems)的规定。
