离散系统零极点分析

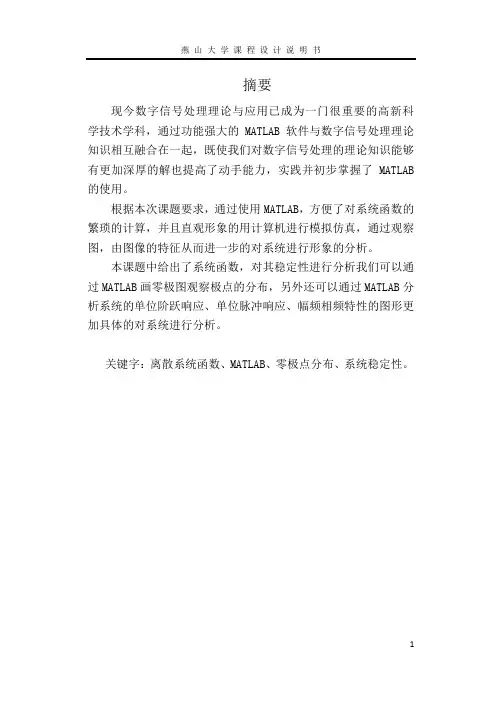

摘要现今数字信号处理理论与应用已成为一门很重要的高新科学技术学科，通过功能强大的MATLAB软件与数字信号处理理论知识相互融合在一起，既使我们对数字信号处理的理论知识能够有更加深厚的解也提高了动手能力，实践并初步掌握了MATLAB 的使用。

根据本次课题要求，通过使用MATLAB，方便了对系统函数的繁琐的计算，并且直观形象的用计算机进行模拟仿真，通过观察图，由图像的特征从而进一步的对系统进行形象的分析。

本课题中给出了系统函数，对其稳定性进行分析我们可以通过MATLAB画零极图观察极点的分布，另外还可以通过MATLAB分析系统的单位阶跃响应、单位脉冲响应、幅频相频特性的图形更加具体的对系统进行分析。

关键字：离散系统函数、MATLAB、零极点分布、系统稳定性。

一、设计原理1.设计要求（1）：根据系统函数求出系统的零极点分布图并且判断系统的稳定性。

（2）：求解系统的单位阶跃响应，并判断系统的稳定性。

（3）：求系统的单位脉冲响应，并判断系统的稳定性（4）：求出各系统频率响应，画出幅频特性和相频特性图（zp2tf,zplane，impz等）2、系统稳定性、特性分析进行系统分析时我主要利用MATLAB软件绘制出系统零极点的分布图、单位脉冲响应图、单位阶跃响应图等。

采用MATLAB 软件进行设计时我调用了软件本身的一些函数来对课题进行绘图和分析。

诸如zplane、impz、stepz、freqz等。

对系统函数的零极图而言：极点在单位圆内,则该系统稳定,极点在单位圆外，则该系统为非稳定系统。

当极点处于单位圆内，系统的冲激响应曲线随着频率的增大而收敛；当极点处于单位圆上，系统的冲激响应曲线为等幅振荡；当极点处于单位圆外，系统的冲激响应曲线随着频率的增大而发散。

系统的单位阶跃响应若为有界的则系统为稳定系统。

由以上的判据配合图形对系统的稳定性进行分析，达到我们的课程要求。

系统函数H（z）的零极点分布完全决定了系统的特性，若某系统函数的零极点已知，则系统函数便可确定下来。

数字信号处理实验报告实验名称：离散系统的Z 域分析 学号： 姓名：评语： 成绩：一、实验目的1、掌握离散序列z 变换的计算方法。

2、掌握离散系统系统函数零极点的计算方法和零极点图的绘制方法，并能根据零极点图分析系统的因果性和稳定性。

3、掌握利用MATLAB 进行z 反变换的计算方法。

二、实验原理与计算方法1、z 变换离散序列x (n )的z 变换定义为：∑∞-∞=-=n nzn x Z X )()(。

在MA TLAB 中可以利用符号表达式计算一个因果序列的z 变换。

其命令格式为： syms n;f=(1/2)^n+(1/3)^n; ztrans(f)2、离散系统的系统函数及因果稳定的系统应满足的条件一个线性移不变离散系统可以用它的单位抽样响应h (n )来表示其输入与输出关系，即y (n )= x (n )*h (n )对该式两边取z 变换，得： Y (z )= X (z )· H (z )则： )()()(z X z Y z H =将H (z )定义为系统函数，它是单位抽样响应h (n )的z 变换，即∑∞-∞=-==n nzn h n h Z z H )()]([)(对于线性移不变系统，若n <0时，h (n )=0，则系统为因果系统；若∞<∑∞-∞=n n h |)(|，则系统稳定。

由于h (n )为因果序列，所以H (z )的收敛域为收敛圆外部区域，因此H (z )的收敛域为收敛圆外部区域时，系统为因果系统。

因为∑∞-∞=-=n nzn h z H )()(，若z =1时H (z )收敛，即∞<=∑∞-∞==n z n h z H |)(||)(1，则系统稳定，即H(z)的收敛域包括单位圆时，系统稳定。

因此因果稳定系统应满足的条件为：1,||<∞≤<ααz ，即系统函数H (z )的所有极点全部落在z 平面的单位圆之内。

3、MA TLAB 中系统函数零极点的求法及零极点图的绘制方法MATLAB 中系统函数的零点和极点可以用多项式求根函数roots ()来实现，调用该函数的命令格式为：p=roots(A)。

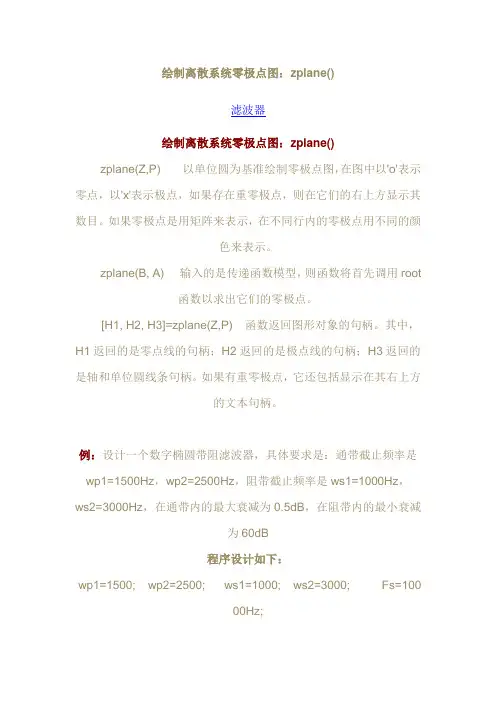

绘制离散系统零极点图：zplane()滤波器绘制离散系统零极点图：zplane()zplane(Z,P) 以单位圆为基准绘制零极点图，在图中以'o'表示零点，以'x'表示极点，如果存在重零极点，则在它们的右上方显示其数目。

如果零极点是用矩阵来表示，在不同行内的零极点用不同的颜色来表示。

zplane(B, A) 输入的是传递函数模型，则函数将首先调用root函数以求出它们的零极点。

[H1, H2, H3]=zplane(Z,P) 函数返回图形对象的句柄。

其中，H1返回的是零点线的句柄；H2返回的是极点线的句柄；H3返回的是轴和单位圆线条句柄。

如果有重零极点，它还包括显示在其右上方的文本句柄。

例：设计一个数字椭圆带阻滤波器，具体要求是：通带截止频率是wp1=1500Hz，wp2=2500Hz，阻带截止频率是ws1=1000Hz，ws2=3000Hz，在通带内的最大衰减为0.5dB，在阻带内的最小衰减为60dB程序设计如下：wp1=1500; wp2=2500; ws1=1000; ws2=3000; Fs=10000Hz;rp=0.5; rs=60;wp=[wp1,wp2]; ws=[ws1,ws2];[n,wn]=ellipord(wp/(Fs/2), ws/(Fs/2), rp, rs);[num,den]=ellip(n, rp, rs, wn, 'stop');[H, W]=freqz(num, den);figure;plot(W*Fs/(2*pi), abs(H)); grid;xlabel('频率/Hz');ylabel('幅值');figure;impz(num, den);figure;grpdelay(num, den);figure;zplane(num, den);FREQZ 是计算数字滤波器的频率响应的函数[H,W] = FREQZ(B,A,N) returns the N-point complex frequency responsevector H and the N-point frequency vector W inradians/sample ofthe filter:函数的输出：a.滤波器的频率响应H（N点） b.频率向量W(N点，且单位为弧度)其中，滤波器形式如下：given numerator and denominator coefficients in vectors B andA. Thefrequency response is evaluated at N points equally spacedaround theupper half of the unit circle. If N isn't specified, it defaultsto 512.滤波器的系数：分子为B，分母为A频率向量W，是均匀分布在滤波器的上半区，即：0：pi，这些点上的频率响应都将通过此函数计算出来。

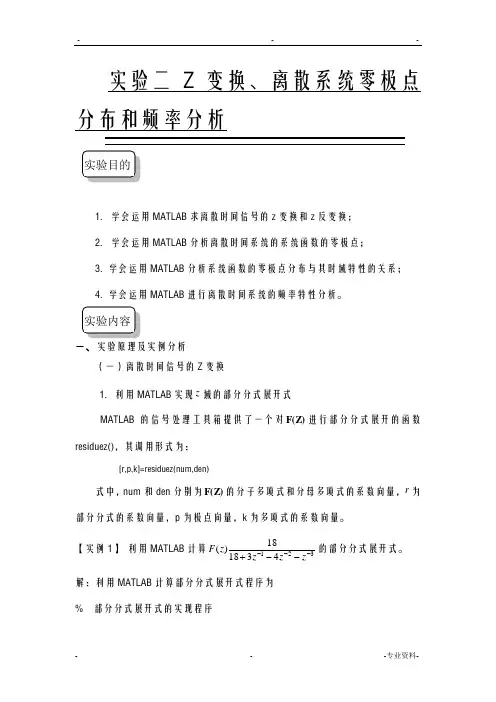

1. 学会运用MATLAB 求离散时间信号的z 变换和z 反变换；一、 实验原理及实例分析（一）离散时间信号的Z 变换1．利用MATLAB 实现z 域的部分分式展开式MATLAB 的信号处理工具箱提供了一个对F(Z)进行部分分式展开的函数residuez()，其调用形式为：[r,p,k]=residuez(num,den)式中，num 和den 分别为F(Z)的分子多项式和分母多项式的系数向量，r 为部分分式的系数向量，p 为极点向量，k 为多项式的系数向量。

【实例1】 利用MATLAB 计算321431818)(-----+zz z z F 的部分分式展开式。

解：利用MATLAB 计算部分分式展开式程序为% 部分分式展开式的实现程序num=[18];den=[18 3 -4 -1];[r,p,k]=residuez(num,den)2．Z 变换和Z 反变换MATLAB 的符号数学工具箱提供了计算Z 变换的函数ztrans()和Z 反变换的函数iztrans （），其调用形式为)()(F iztrans f f ztrans F ==上面两式中，右端的f 和F 分别为时域表示式和z 域表示式的符号表示，可应用函数sym 来实现，其调用格式为()A sym S =式中，A 为待分析的表示式的字符串，S 为符号化的数字或变量。

【实例2】求（1）指数序列()n u a n 的Z 变换;(2)()()2a z az z F -=的Z 反变换。

解（1）Z 变换的MATLAB 程序% Z 变换的程序实现f=sym('a^n');F=ztrans(f)程序运行结果为：z/a/(z/a-1)可以用simplify()化简得到 :-z/(-z+a)（2）Z 反变换的MATLAB 程序% Z 反变换实现程序F=sym('a*z/(z-a)^2');f=iztrans(F)程序运行结果为f =a^n*n（二）系统函数的零极点分析1. 系统函数的零极点分布离散时间系统的系统函数定义为系统零状态响应的z 变换与激励的z 变换之比，即)()()(z X z Y z H = （3-1） 如果系统函数)(z H 的有理函数表示式为：11211121)(+-+-++++++++=n n n n m m m m a z a z a z a b z b z b z b z H （3-2） 那么，在MATLAB 中系统函数的零极点就可通过函数roots 得到，也可借助函数tf2zp 得到，tf2zp 的语句格式为：[Z,P,K]=tf2zp(B,A)其中，B 与A 分别表示)(z H 的分子与分母多项式的系数向量。

第 6 章离散信号与系统的Z 域分析6.0 引言与拉氏变换是连续时间傅立叶变换的推广相对应，Z 变换是离散时间傅立叶变换的推广。

Z 变换的基本思想、许多性质及其分析方法都与拉氏变换有相似之处。

当然， Z 变换与拉氏变换也存在着一些重要的差异。

6.1 双边 Z 变换6.1.1双边Z变换的定义前面讨论过，单位脉冲响应为h[n] 的离散时间 LTI 系统对复指数输入z n的响应y[n]为y[ n]H ( z) z n(6.1)其中H ( z)h[ n] z n(6.2)n式 (6. 2) 就称为 h[n] 的双边 Z 变换。

当 z= e j时， Z 变换就转变为傅立叶变换。

因此一个离散时间信号的双边Z 变换定义为：X ( z)x[ n]z n(6.3)n式中 z 是一个复变量。

而x[n]与它的双边z 变换之间的关系可以记做zx[n]X (z)6.1.2双边Z变换的收敛域x[n] 的双边 Z 变换为一无穷级数，因此存在级数是否收敛的问题，即一方面并非所有信号的Z 变换都存在；另一方面即使某信号的Z 变换存在，但并非Z 平面上的所有点都能使X(z)收敛。

那些能够使X(z)存在的点的集合，就构成了X(z)的收敛域，记为ROC。

只有当式 (6.3) 的级数收敛，X (z) 才存在。

X ( z) 存在或级数收敛的充分条件是x[n]z n(6.4)n在 x[ n] 给定的条件下，式 (6.4)级数是否收敛取决于 z 的取值。

在 z 复平面上，使式 (6.4)级数收敛的 z取值区域就是 X(z)的收敛域。

6.1.3零极点图如果X(z) 是有理函数，将其分子多项式与分母多项式分别因式分解可以得到：N ( z)(z z i )X ( z)i(6.5)M(zD ( z)z p )p则由其全部的零极点即可表示出X ( z) ，最多相差一个常数因子。

在Z 平面上表示出全部的零极点，即构成X ( z) 的几何表示——零极点图。

北京理工大学信号与系统实验报告6-离散时间系统的z域分析————————————————————————————————作者：————————————————————————————————日期：实验6 离散时间系统的z 域分析（综合型实验）一、 实验目的1） 掌握z 变换及其反变换的定义,并掌握ＭAT ＬＡＢ实现方法。

2） 学习和掌握离散时间系统系统函数的定义及z 域分析方法。

3） 掌握系统零极点的定义,加深理解系统零极点分布与系统特性的关系。

二、 实验原理与方法 1. z 变换序列(n)x 的z 变换定义为(z)(n)znn X x +∞-=-∞=∑ (1）Z 反变换定义为11(n)(z)z 2n rx X dz jπ-=⎰(2）MA ＴＬA Ｂ中可采用符号数学工具箱z ｔrans 函数和ｉz ｔｒans 函数计算z 变换和z 反变换： Z=ztran ｓ（Ｆ）求符号表达式Ｆ的z 变换。

Ｆ=iztra ｎｓ（Z)求符号表达式Z 的ｚ 反变换 2. 离散时间系统的系统函数离散时间系统的系统函数H(z)定义为单位抽样响应ｈ(n)的z 变换(z)(n)znn H h +∞-=-∞=∑ (３）此外连续时间系统的系统函数还可由系统输入与输出信号z 变换之比得到(z)(z)/X(z)H Y = (4)由(4）式描述的离散时间系统的系统时间函数可以表示为101101...(z)...MM NN b b z b z H a a z a z----+++=+++ (5） 3. 离散时间系统的零极点分析ＭＡTLAB 中可采用roots 来求系统函数分子多项式和分母多项式的根，从而得到系统的零极点。

此外还可采用MATL ＡB 中zpl ａne 函数来求解和绘制离散系统的零极点分布图,zp ｌane 函数的调用格式为：zplane(b,a) ｂ、a 为系统函数分子分母多项式的系数向量(行向量) zplane （z,p) z 、ｐ为零极点序列(列向量) 系统函数是描述系统的重要物理量，研究系统函数的零极点分布不仅可以了解系统单位抽样响应的变化,还可以了解系统频率特性响应以及判断系统的稳定性; 系统函数的极点位置决定了系统的单位抽样响应的波形，系统函数零点位置只影响冲激响应的幅度和相位，不影响波形。

实验四离散时间信号与系统分析实验四离散时间信号与系统分析一、实验目的1、理解离散信号及系统的时频域分析方法2、掌握Matlab进行信号的卷积、z变换及逆z变换的方法。

3、掌握Matlab进行离散系统时频域的分析方法二、实验时数：2学时三、实验相关知识（一）离散信号的卷积利用函数(,)可以计算离散信号的卷积和，c conv a b即c(n)=a(n)*b(n)，向量c长度是a，b长度之和减1。

若a(n)对应的n的取值范围为：[n1, n2]；b(n)对应的n的取值范围为：[n3, n4]，则c(n)=a(n)*b(n)对应的n的取值范围为：[n1+n3, n2+n4]。

例4-1：已知两序列：x(k)={1,2,3,4,5;k=-1,0,1,2,3},y(k)={1,1,1;k=-1,0,1}，计算x(k)*y(k)，并画出卷积结果。

解：利用conv()函数进行离散信号的卷积，注意卷积信号的k 值范围k_x = -1:3;x=[1,2,3,4,5];k_y = -1:1;y=[1,1,1];z=conv(x,y);k_z= k_x(1)+k_y(1):k_x(end)+k_y(end); stem(k_z,z);（二）离散信号的逆z 变换离散序列的z 变换通常是z 的有理函数，可表示为有理分式的形式，因此可以现将X(z)展开成一些简单而常用的部分分式之和，然后分别求出各部分分式的逆变换，把各逆变换相加即可得到X(z)的逆变换x(n)。

设离散信号的z 变换式如下，120121212()()1()m m n n b b z b z b z num z X z a z a z a z den z ------++++==++++在Matlab 中进行部分分式展开的函数为residuez ()，其调用形式如下：[r,p,k] = residuez(num,den)其中num=[b0, b1, …, bm]表示X(z)有理分式的分子多项式为12012m m b b z b z b z ---++++；den=[a0, a1, …, am]表示X(z)有理分式的分母多项式为12012m m b b z b z b z ---++++，注意分子分母多项式均为按z -1的降幂排列的多项式，缺项应补零。

二、实验项目名称：离散系统的转移函数，零、极点分布和模拟 三、实验原理：离散系统的时域方程为∑∑==-=-Mm m Nk km n x b k n y a][][其变换域分析方法如下：系统的频率响应为 ωωωωωωωjN N j jM M j j j j ea e a a eb e b b e A e B e H ----++++++==......)()()(1010 Z 域 )()()(][][][][][z H z X z Y m n h m x n h n x n y m =⇔-=*=∑∞-∞=系统的转移函数为 NN MM z a z a a z b z b b z A z B z H ----++++++==......)()()(110110 分解因式 ∏∏∑∑=-=-=-=---==Ni i Mi i N i i kMi ik z z Kz a zb z H 11110)1()1()(λξ ，其中i ξ和i λ称为零、极点。

在MATLAB 中，可以用函数[z,p,K]=tf2zp （num,den ）求得有理分式形式的系统转移函数的零、极点，用函数zplane （z ，p ）绘出零、极点分布图；也可以用函数zplane （num ，den ）直接绘出有理分式形式的系统转移函数的零、极点分布图。

四、实验目的：1、加深对离散系统转移函数、零极点概念的理解；2、根据系统转移函数求系统零极点分布。

五、实验内容：实验内容（一）、使用实验仿真系统(略) 实验内容（二）、MATLAB 仿真六、实验器材（设备、元器件）：计算机、MATLAB 软件。

七、实验步骤：对系统系统2181.09.011)(--+-=zz z H1、编程实现系统的参数输入，绘出幅度频率响应曲线和零、极点分布图。

2、根据系统的零极点计算系统频率响应的幅值和相位。

定义omega=[0:511]*pi/256和unitcirc=exp(j*omega)得到在单位圆上512个等分点，在这些点上将要对频率响应)(jw e H 求值。
