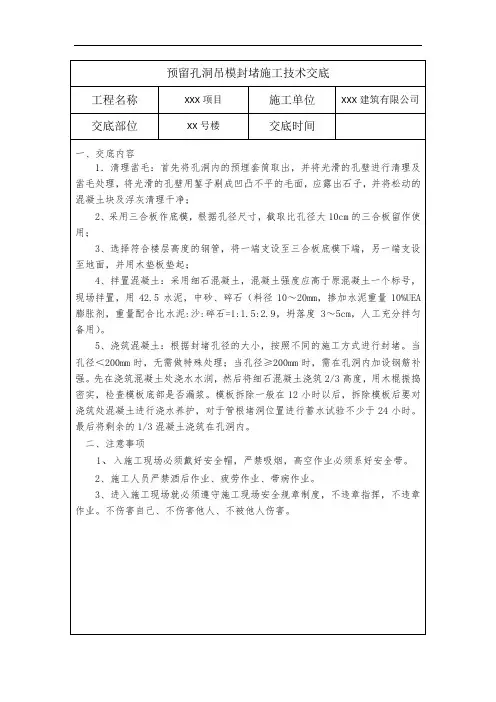

预留孔洞封堵技术交底
- 格式:docx
- 大小:44.85 KB
- 文档页数:6
施工单位西安站改项目经理部日期交底提要:预留预埋施工安装交底内容:技术负责人交底人接受交底人刚性防水套管(B型)刚性防水套管的下料尺寸按照下表(单位:mm)表3.2.3序号管道公称直径(DN)套管公称直径(DN)翼环宽度(D3-D2)/2套管壁厚(σ)翼环厚度(σ)1 50 65 50 4 102 75 100 50 4 103 100 150 50 4.5 104 150 200 50 6 105 200 250 50 8 126 250 300 50 8 12套管下料尺寸按下图所示1——钢制套管2——止水翼环施工单位西安站改项目经理部日期交底提要:预留预埋施工安装交底内容:技术负责人交底人接受交底人3)柔性防水套管本工程要求管道穿越外墙、消防水池进出水管道均需预埋柔性防水套管,柔性防水套管采用预制加工的成品套管。
消防水池进出水管采用A型柔性防水套管(如下图),外墙处采用B型柔性防水套管(如下图)。
A型柔性防水套管施工单位西安站改项目经理部日期交底提要:预留预埋施工安装交底内容:技术负责人交底人接受交底人B型柔性防水套管(3)套管的加工焊接采用手工电弧焊,焊条采用E4303,牌号J422,在制作防水套管时,翼环和套管厚度应符合规范要求,防水套管的翼环两边应双面满焊,且焊缝饱满,平整,光滑,无夹渣,无气泡,无裂纹等现象。
焊好后,把焊渣清理干净,焊接完成后去除套管两端的毛刺,以及翼环的毛刺,再刷两遍以上的防锈漆。
3.2.2套管的安装(1)定位、放线套管的位置定位、放线采用盒尺、水准仪等仪器,以土建的结构50线以及施工单位西安站改项目经理部日期交底提要:预留预埋施工安装 交底内容:技术负责人交底人接受交底人序号 套管安装位置套管安装样图符号说明4穿建筑内隔墙套管453211-钢管 2-钢套管 3-密封填料 4-隔墙5-不锈钢装饰板(明露管道适用)5穿无防水要求的 楼板1-钢管 2-钢套管 3-密封填料 4-楼板3.2.3洞口的预留配合土建进行预留孔洞是保证工程顺利进行,保证结构验收的重要环节。

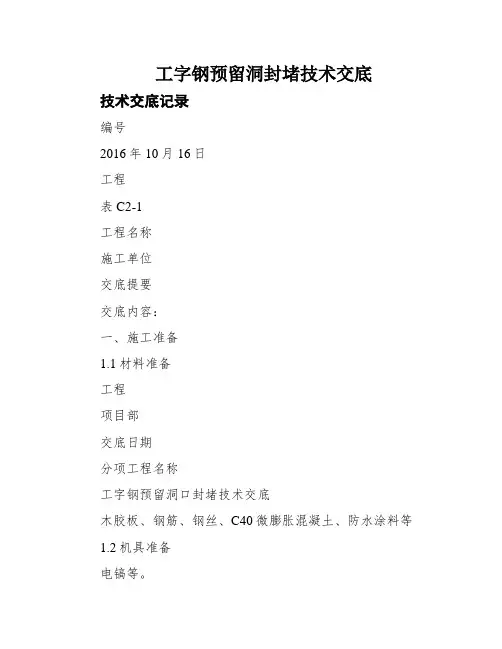

工字钢预留洞封堵技术交底技术交底记录编号2016年10月16日工程表C2-1工程名称施工单位交底提要交底内容:一、施工准备1.1材料准备工程项目部交底日期分项工程名称工字钢预留洞口封堵技术交底木胶板、钢筋、钢丝、C40微膨胀混凝土、防水涂料等1.2机具准备电镐等。
二、作业条件1、工字钢拆除完毕,洞口已剔凿清理干净。
2、样板施工:在1号楼孔三层做施工样板,样板施工完成验收合格后方可进行大面积施工。
3、安全文明施工要求:所有进场施工人员均进行三级教育培训,培训考核合格后方可上岗施工。
三、施工工艺工艺流程:下层清理——支设模板——浇筑混凝土——剔凿——打磨——刷防水涂料1、基层清理:将悬挑层部位的工字钢拆除后,将该部位表面混凝土剔凿、清理。
2、支设模板:在孔洞内外侧支设喇叭口模板,如图一所示。
3、浇筑混凝土:先浇水将表面润湿后,浇筑高一标号(C40)微膨胀混凝土,并振捣密实。
4、剔凿:混凝土初凝后,将突出部分剔凿掉。
5、打磨:混凝土终凝后,将外露面打磨平整。
审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。
第1页共3页技术交底记录编号2016年10月16日工程表C2-1工程名称施工单元交底提要交底内容:工程项目部交底日期分项工程名称工字钢预留洞口封堵手艺交底图一6、刷防水涂料:在外墙外侧刷2mm厚复合防水涂料,涂刷范围:比封堵洞口尺寸每边大50mm以上。
四、质量要求1、封堵的混凝土,要洒水养护7天以上,确保不开裂。
2、封堵面要抹压、打磨平整,以便下道工序施工。
五、安全文明施工措施1、认真贯彻执行安全生产责任制和各项安全规章制度,将安全制度落实到每个班组、职工,注意施工安全。
2、悬空2m以上施工作业时,支搭平安操作架(经平安员验收合格后方可以使用)。
3、机械设备要有专人操作,并定期搜检,做好设备的维修保养。

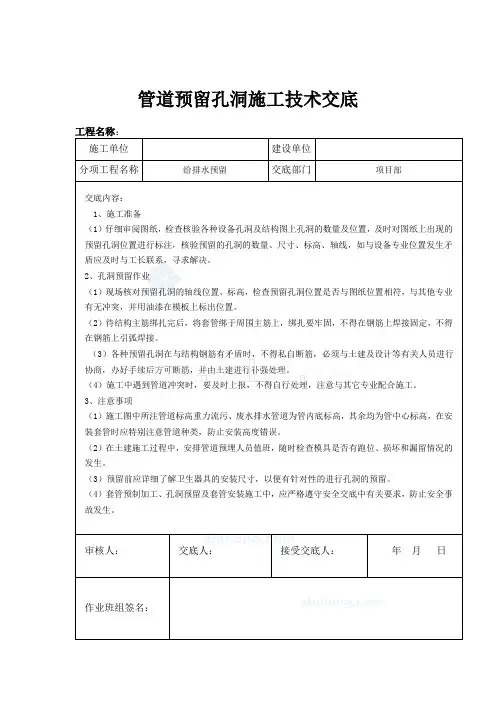

管道预留孔洞施工技术交底
施工单位建设单位
分项工程名称给排水预留交底部门项目部
交底内容:
1、施工准备
(1)仔细审阅图纸,检查核验各种设备孔洞及结构图上孔洞的数量及位置,及时对图纸上出现的预留孔洞位置进行标注,核验预留的孔洞的数量、尺寸、标高、轴线,如与设备专业位置发生矛盾应及时与工长联系,寻求解决。
2、孔洞预留作业
(1)现场核对预留孔洞的轴线位置、标高,检查预留孔洞位置是否与图纸位置相符,与其他专业有无冲突,并用油漆在模板上标出位置。
(2)待结构主筋绑扎完后,将套管绑于周围主筋上,绑扎要牢固,不得在钢筋上焊接固定,不得在钢筋上引弧焊接。
(3)各种预留孔洞在与结构钢筋有矛盾时,不得私自断筋,必须与土建及设计等有关人员进行协商,办好手续后方可断筋,并由土建进行补强处理。
(4)施工中遇到管道冲突时,要及时上报,不得自行处理,注意与其它专业配合施工。
3、注意事项
(1)施工图中所注管道标高重力流污、废水排水管道为管内底标高,其余均为管中心标高,在安装套管时应特别注意管道种类,防止安装高度错误。
(2)在土建施工过程中,安排管道预埋人员值班,随时检查模具是否有跑位、损坏和漏留情况的发生。
(3)预留前应详细了解卫生器具的安装尺寸,以便有针对性的进行孔洞的预留。
(4)套管预制加工、孔洞预留及套管安装施工中,应严格遵守安全交底中有关要求,防止安全事故发生。
审核人:交底人:接受交底人:年月日作业班组签名:。
楼板面预留施工洞的处理方案一、编制依据:2、《建筑工程施工质量验收统一标准》(GB50300-2001)3、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)4、《建筑施工模板工程安全技术规范》JGJ162-20085、《钢筋焊接及验收规程》JGJ18-20126、《混凝土质量控制标准》(GB50164-92)7、《混凝土结构工程施工质量验收规范》(GB50204-2002)8、《混凝土外加剂应用技术规范》GB50119-20039、《预防混凝土结构工程碱集料反应规程》DBJ01-92-2005二、工程概况:现场存在管道预留洞、塔吊穿楼板预留洞、施工电梯穿楼板预留洞等后浇洞需在管道安装完成、设备拆除后进行封堵。
开洞类型主要分为楼板开洞、墙上开洞,由于各专业管道布置集中,塔吊、施工电梯穿楼板预留洞较大,为保证后浇洞施工质量,消除建筑水电的渗漏问题,特制订本方案。
三、施工准备1、材料及要求:所用材料的品种、规格应符合设计和规范的要求。
材料:标准钢管、顶撑、扣件、A14对拉螺杆、15厚胶合木模板、硬方木、E43焊条、水泥、商品混凝土(掺入相当于胶凝材料含量8%的高效HEA抗裂防水膨胀剂)2、主要机具:用具:斗车、木(铁)锤、钢錾子、直尺、铁抹子、铁丝、线锤、铁锹、空气压缩机、风炮机、焊机。
3、作业条件:管道施工已完成,经检查验收合格。
塔吊、施工电梯拆除完成。
为施工操作必须设有防护盖板,确保施工的操作安全。
4、劳动力准备由于本次封堵涉及楼号较多,洞口分部较广,涉及质量、安全等问题比较多,为了加强全面控制和管理,提早完成任务,进行现场的组织、协调管理工作,并保证施工质量、进度,施工现场按区域分工到责任人。
劳动力安排30人以上,积极整合现场资源,合理安排工序,保证日工作效率,确保早日完工。
5、技术准备5.1、熟悉施工图纸,确定开洞区域,并做好现场标记;5.2、对施工班组做好技术交底,明确施工工艺,施工质量要求;5.3、重点做好洞口封堵灌浆料施工质量控制,确保外墙不漏水。

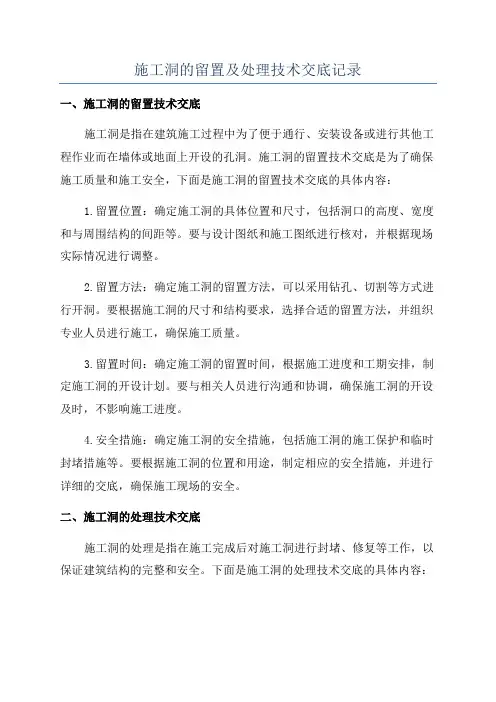

施工洞的留置及处理技术交底记录一、施工洞的留置技术交底施工洞是指在建筑施工过程中为了便于通行、安装设备或进行其他工程作业而在墙体或地面上开设的孔洞。
施工洞的留置技术交底是为了确保施工质量和施工安全,下面是施工洞的留置技术交底的具体内容:1.留置位置:确定施工洞的具体位置和尺寸,包括洞口的高度、宽度和与周围结构的间距等。
要与设计图纸和施工图纸进行核对,并根据现场实际情况进行调整。
2.留置方法:确定施工洞的留置方法,可以采用钻孔、切割等方式进行开洞。
要根据施工洞的尺寸和结构要求,选择合适的留置方法,并组织专业人员进行施工,确保施工质量。
3.留置时间:确定施工洞的留置时间,根据施工进度和工期安排,制定施工洞的开设计划。
要与相关人员进行沟通和协调,确保施工洞的开设及时,不影响施工进度。
4.安全措施:确定施工洞的安全措施,包括施工洞的施工保护和临时封堵措施等。
要根据施工洞的位置和用途,制定相应的安全措施,并进行详细的交底,确保施工现场的安全。
二、施工洞的处理技术交底施工洞的处理是指在施工完成后对施工洞进行封堵、修复等工作,以保证建筑结构的完整和安全。
下面是施工洞的处理技术交底的具体内容:1.封堵材料:确定施工洞的封堵材料,要选择能够与周围结构相容的材料,并满足防火、防水、防潮等要求。
要根据施工洞的位置和用途,确定封堵材料的性能和规格,并进行交底。
2.封堵方法:确定施工洞的封堵方法,可以采用砌块封堵、砼封堵等方式进行修复。
要根据施工洞的尺寸和结构要求,选择合适的封堵方法,并组织专业人员进行施工,确保封堵质量。
3.施工顺序:确定施工洞的处理顺序,包括封堵施工、修复施工和清理杂物等工作。
要根据施工洞的数量和位置,合理安排施工顺序,并组织专业人员进行施工,确保施工进度。
4.质量验收:确定施工洞处理的质量验收标准和方法,包括视觉检查、抗压强度检测等。
要根据施工质量验收规范,制定验收标准和程序,并进行相关人员的交底,确保施工质量。

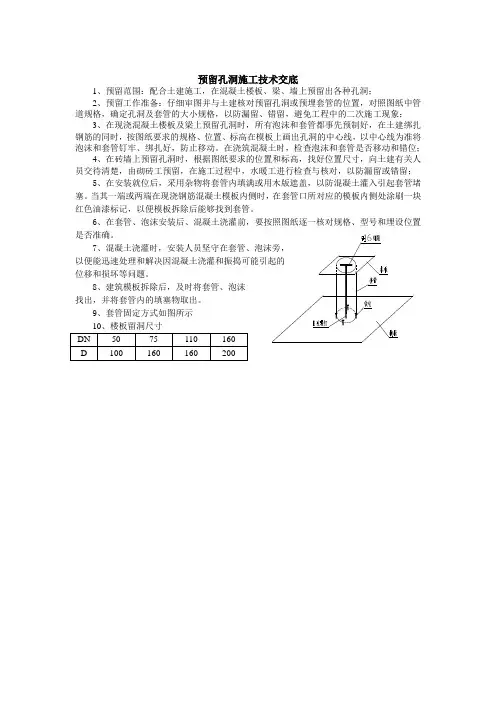

预留孔洞施工技术交底
1、预留范围:配合土建施工,在混凝土楼板、梁、墙上预留出各种孔洞;
2、预留工作准备:仔细审图并与土建核对预留孔洞或预埋套管的位置,对照图纸中管道规格,确定孔洞及套管的大小规格,以防漏留、错留,避免工程中的二次施工现象;
3、在现浇混凝土楼板及梁上预留孔洞时,所有泡沫和套管都事先预制好,在土建绑扎钢筋的同时,按图纸要求的规格、位置、标高在模板上画出孔洞的中心线,以中心线为准将泡沫和套管钉牢、绑扎好,防止移动。
在浇筑混凝土时,检查泡沫和套管是否移动和错位;
4、在砖墙上预留孔洞时,根据图纸要求的位置和标高,找好位置尺寸,向土建有关人员交待清楚,由砌砖工预留,在施工过程中,水暖工进行检查与核对,以防漏留或错留;
5、在安装就位后,采用杂物将套管内填满或用木版遮盖,以防混凝土灌入引起套管堵塞。
当其一端或两端在现浇钢筋混凝土模板内侧时,在套管口所对应的模板内侧处涂刷一块红色油漆标记,以便模板拆除后能够找到套管。
6、在套管、泡沫安装后、混凝土浇灌前,要按照图纸逐一核对规格、型号和埋设位置是否准确。
7
位移和损坏等问题。
8、建筑模板拆除后,及时将套管、泡沫
找出,并将套管内的填塞物取出。
9、套管固定方式如图所示。
南昌轨道交通1号线一期工程土建四标段
预留混凝土浇捣孔封堵施工方案
中铁隧道集团集团二处有限公司
南昌轨道交通1号线一期工程土建四标段项目经理部
二○一四年五月二十五日
一工程概况
由于车站轨顶风道板混凝土施工工艺要求,需要在中板混凝土浇筑时,在中板上预留部分孔洞,用以在轨顶风道施工过程中,从预留孔中下料和振捣。
轨顶风道施工完成后,需对预留孔进行封堵。
二封堵方法
首先凿除孔洞内的PVC管,然后将孔壁凿毛,然后在预留孔中心处板面上凿28cm长的凹槽,凹槽深度至板上层钢筋,在凹槽内放置一根25mm直径的钢筋,再使用加工成型的25mm直径的竖向挂筋及封底钢板将浇捣孔底板封严,竖向挂筋与横向挂筋通过φ22加强筋焊接牢固,检查焊接牢固后,浇筑混凝土至板面。
见下图:
浇捣孔封堵示意图
1。
施工洞留置技术交底记录日期:2024年4月5日地点:工地办公室参与人员:项目经理、施工队长、施工洞留置技术负责人、施工队员一、引言本次施工洞留置技术交底记录旨在确保施工队员对洞留置技术的理解和掌握,保障施工质量和工期的顺利进行。
二、洞留置技术概述1.洞留置是指在施工中预留的洞口,在一段时间内保持开放状态,用于后续安装设备、管线等需要穿越的部位。
2.洞留置需根据具体情况进行尺寸设计、施工方式选择和施工材料选用。
三、洞留置的常见施工方式1.切割法:使用切割机械或手工工具进行墙体切割,留置所需的空间。
2.打孔法:使用钻孔机或冲击机进行墙体打孔,再进行空间的清理和修整。
3.挤压法:使用挤压设备将墙体挤压成洞状,形成留置空间。
4.砌筑法:在施工过程中留置空间进行墙体的砌筑,要求砌筑工艺符合规范要求。
四、施工洞留置的关键工艺控制1.洞口尺寸的控制:根据后续设备或管线尺寸确定洞口尺寸,确保留置空间的准确性。
2.施工材料选用:选择适当的墙体材料,如混凝土、砖块等,根据洞口设计要求进行施工。
3.施工工艺控制:确保施工过程中的水平和垂直度,防止产生不平整或倾斜现象。
4.留置空间防水处理:根据需要,在留置空间内进行防水处理,确保后续安装设备或管线的正常使用。
5.留置空间的安全措施:施工过程中需采取相应的安全措施,如悬挂警示标志,设置警戒线等,确保施工人员安全。
五、施工洞留置的质量验收标准1.洞口尺寸符合设计要求,满足后续设备或管线的安装要求。
2.洞口边缘整齐平滑,无明显的破损、开裂及浮砂现象。
3.留置空间内部结构牢固,不存在倾斜或不平整的情况。
4.留置空间内部防水处理完善,无渗水现象。
六、施工洞留置的注意事项1.洞留置施工需严格按照设计图纸要求进行,不得随意更改或省略施工步骤。
2.施工人员在施工洞附近需注意安全距离,避免发生事故。
3.洞留置施工前需进行现场勘察和安全检查,确保施工条件符合要求。
4.洞留置施工完成后需进行质量验收,确认符合标准后方可进行后续施工工序。

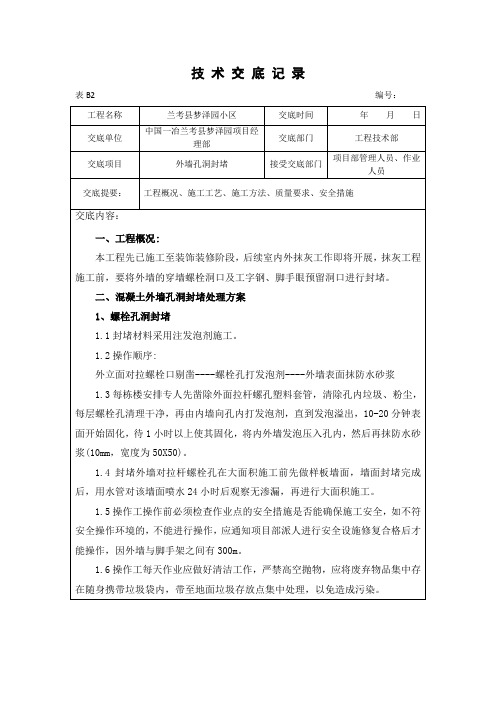

技术交底记录表B2 编号:2、悬挑脚手架,工字钢安装时在剪力墙上留有孔洞,处理方案如下:2.1一般情况下,小于50mm的孔洞采用与穿墙对拉螺杆相同的封堵做法;50mm≤孔洞尺寸≤100mm时,可用干硬性水泥砂浆(添加防水剂及膨胀剂)参照对拉螺杆封堵做法分次堵塞;当孔洞大于100mm时,采用细石混凝土封堵;所有封堵必须保证密实。
封堵洞口的外侧涂刷1.0mm厚JS防水涂刷范围必须大于孔洞周边50mm。
细石混凝土封堵做法如下。
2.2工艺流程:穿墙钢管或悬挑型钢取出----基层凿毛湿润两侧支模----浇筑混凝土----两侧拆模----凿除凸出混凝土2.3构造做法:1)穿墙钢管或悬挑型钢取出,并将杂物垃圾清理干净。
2)基层湿润孔洞周边凿毛,并浇水湿润周边范围100mm以上。
3)两侧支模,支洞口两侧模板,模板超出洞口上方100mm。
4)浇筑高于墙体混凝土等级一个标号的细石混凝土(掺防水剂和膨胀剂),充分插捣密实。
5)两侧拆模混凝土两侧模板在2~3天后拆除。
6)凿除凸出混凝土,拆模后,凿除表面凸出的多余混凝土,外侧孔洞表面有缺陷须用1:2水泥砂浆修补。
7)刷JS防水在墙外侧孔洞及周边分多遍涂刷1.0mm厚JS防水,涂刷范围超出孔洞周边50mm。
2.4节点图:2.5质量控制要点1)基层清理凿毛2)浇水湿润3)混凝土密实度4)JS防水厚度及范围3、砌体外墙孔洞封堵3.1用于脚手架、塔吊、施工电梯等穿墙钢管或悬挑型钢拆除后孔洞的封堵。
一般情况下,孔洞尺寸小于等于100mm时,可用水泥砂浆(添加防水剂及膨胀剂)分次堵塞;当孔洞尺寸大于100mm时,须采用细石混凝土封堵,方法如下所述。
3.2工艺流程:穿墙钢管或悬挑型钢取出----基层湿润-----两侧支模----浇筑混凝土----两侧拆模----凿除凸出砼及修补----外墙保温层及面层3.3 构造做法:1)穿墙钢管或悬挑型钢取出,取出孔洞内钢管及预埋件,清除孔洞内垃圾及周边残留的砌筑砂浆。
技术、质量交底记录
(二)孔洞开凿接驳器
1、凿除车站主体侵线混凝土时,注意保护接驳器。
在凿除车站主体孔洞混凝土过程中,必须人工凿除,凿除厚度要小,多凿几层,尽可能少破坏接驳器。
2、对凿出的车站主体接驳器,进行清理、保护,预留接驳器钢筋如有弯曲,进行调直,确保后期可以与钢筋有效连接。
3、车站主体预留不合格的或者在凿除过程中破坏的不可恢复的接驳器,进行植筋处理,植筋规格与车站预留接驳器规格相同,植筋深度符合规范及技术交底要求。
(三)钢筋安装
1、钢筋丝头经检验合格后应保持千净无损伤。
2、所连钢筋规格必须与连接套规格一致。
3、连接水平钢筋时,必须从一头往另一头依次连接,不得从两头往中间或中间往两端连接。
连接钢筋时,一定要先将待连接钢筋丝头拧入同规格的连接套之后,再用力矩扳手拧紧钢筋接头;连接成型后用红油漆作出标记,以防遗漏。
4、力矩扳手不使用时,将其力矩值调为零,以保证其精度。
(四)浇筑砼
1、检查钢筋合格后方可进入砼施工。
2、混凝土浇筑前木模板要采用清水湿润,防止混凝土浇注过程中木模吸收混凝土中的水分造成混凝土开裂。
3、在砼初凝之前,对已振捣的砼进行一次二次振捣,以排除因泌水导致粗骨料、水平筋下部生成的水份和空隙,提高砼与钢筋之间的握裹力,增强密实度,提高抗裂性,浇筑成型后的砼表面水泥砂浆较厚,按设计标高用刮尺刮平,在初凝后用抹子抹平、压实,以闭合收水裂缝。
4、中板混凝土采用两次分层灌筑,分层振捣。
混凝土灌至标高初凝前,需振捣器密实后再作压实、收浆、抹面。
5、混凝土浇注过程应控制浇注速度,以防模板支架体系受到较大冲击造成跑模、模板变形等情况发生。
混凝土浇注不大于20m³/h。
如必须间歇时,其间歇时间应尽量缩短,并应在前层混凝土凝结前将次层混凝土灌筑完毕。
6、混凝土采用振捣器振捣,振捣时间为10~30s,并以混凝土开始泛浆不冒泡为准。
混凝土振捣施工过程中振捣棒要穿过新旧混凝土层的交界面,并深入到先浇注混凝土层内5cm,以保证混凝土浇注的密实性。
7、在板浇筑完成后,在先浇砼面盖一层塑料薄膜养护,蓄水养护进行保湿保温养护。
8、板砼各施工块浇筑时间较长,较易受到恶劣天气影响。
因此采取防范措施,包括:砼浇筑前应注意天气预报,有雨时推迟开浇;准备足够的覆盖材料如彩条布等,使砼浇筑过程中突遇大雨时,能及时覆盖未终。
(五)模板拆除
1、应在混凝土强度达到设计强度的100%后,方可拆除。
2、在拆除模板过程中,如发现混凝土出现异常现象,可能影响混凝土结构的安全和质。
