预留洞口封堵技术交底

洞口封堵技术交底记录一、引言洞口封堵技术作为一项重要的工程技术，广泛应用于建筑、地质勘探、矿山开采等领域。

本文旨在详细介绍洞口封堵技术的原理、操作步骤以及相关注意事项，以期为相关从业人员提供参考和指导。

二、原理洞口封堵技术是指利用各种材料对洞口进行封堵，以防止土石流、水灾等灾害发生或阻止有害气体、液体泄露的一种技术。

根据洞口封堵的需求和具体情况，可采用不同的材料，如水泥、聚合物等，来实现封堵的目的。

三、操作步骤1. 洞口检查：首先需要对洞口进行全面的检查，了解洞口的尺寸、形状和周围环境等情况，以便选择合适的封堵材料和工具。

2. 封堵材料准备：根据洞口的具体情况，准备好相应的封堵材料，如水泥、聚合物等。

同时，还需要准备好相应的工具，如搅拌机、刮板等。

3. 封堵材料混合：根据封堵材料的使用说明，将材料按照一定比例混合均匀，以确保封堵效果。

4. 封堵操作：用刮板将混合好的封堵材料均匀涂抹在洞口上，并确保封堵材料与洞口周围的土壤或墙体紧密结合，以增强封堵效果。

5. 封堵效果检查：封堵完成后，需要对封堵效果进行检查。

检查时可通过观察封堵材料表面是否均匀、是否有开裂等情况来评估封堵效果。

6. 封堵记录：封堵完成后，需对封堵过程进行记录，包括洞口尺寸、封堵材料的使用量、封堵材料的配比等信息，以备日后参考和总结。

四、注意事项1. 在进行洞口封堵之前，需对洞口周围进行必要的清理和加固，以确保封堵材料能够充分附着在洞口周围的土壤或墙体上。

2. 在封堵过程中，需注意封堵材料的使用量和配比，以免造成封堵效果不佳或材料浪费。

3. 封堵材料的质量和施工工艺都会影响封堵效果，因此，在选择封堵材料和进行封堵操作时，应尽量选择质量可靠的材料和专业的施工人员。

4. 封堵过程中应注意安全，避免发生意外事故，如材料溅射、坍塌等。

同时，还需注意环境保护，尽量减少对周围环境的影响。

五、结论洞口封堵技术是一项重要的工程技术，通过合理选择封堵材料和施工工艺，可以有效防止洞口相关灾害的发生。

施工洞封堵技术交底
一、施工准备
1、材料准备
2、机具准备
3、作业条件准备
4、技术准备
二、操作工艺
1、工艺流程
基层处理——固定连墙件——浇水湿润——找平砖砌筑——加气块砌筑——发泡剂塞缝——粉刷接缝处理——满铺钢丝网——洒水湿润——粉刷——压入玻纤网格布
1、基层处理：清除浮浆、松动砌体；
2、固定连墙件：
3、浇水湿润：洞口周边提前浇水湿润；
4、找平砖砌筑：灰缝饱满，平顺
5、加气块砌筑：加气块接缝平顺，加气块加工尺寸准确，无缺角等现象，施工洞上部预留1-2cm用专用发泡剂填充；
6、专用发泡剂填充塞缝
7、粉刷接缝处，将施工洞周边20cm-30cm处粉刷砂浆铲除，修理方整，缝边切齐，接缝处不允许随意留置；
8、粉刷面满铺钢丝：用专用钉固定牢固，专用钉数量不少于8个，均分布置；
9、墙面洒水湿润
10、粉刷：分2遍粉刷，第二遍刮平后压入玻纤网格布，表面紧光
三、质量要求
1、整个粉刷墙面表面平整度误差小于4mm，与周边粉刷面无明显接槎，无空鼓、开裂
2、整个粉刷面垂直度偏差小于4mm。

四、安全文明施工
1、工完料清：施工完成后必须打扫清理干净，无落地灰，无施工垃圾及施工工具。

2、按安全文明施工要求施工。

3、不得随意拆除施工升降机、物料提升机附墙装置，若必须拆除，需报请安全科，同意后方可拆除。

交底人：。

0.2m
1座
配电间
33.6m*33.9m
8.8m
1座
吸水井
43.4m*10.6m
7.35m
0.8m
0.*15.7m
13.9m
0.6m
0.3m
1座
浓缩池下叠排泥水池
50m*21m
15.4m
0.75
0.15m
1座
脱水机房下叠平衡池
30m*30m
15m
0.4m
0.2m
1座
综合加药间
(4)《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2011）
(5)《工业金属管道工程施工质量验收规范》（GB50184-2001）
(6)《城镇供水厂运行、维护及安全技术规程》（CJJ58-2009）

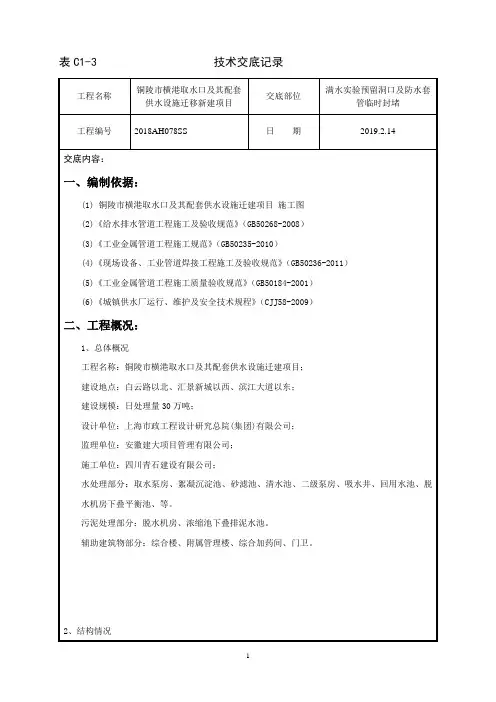

二、工程概况：
1、总体概况
工程名称：铜陵市横港取水口及其配套供水设施迁建项目；
建设地点：白云路以北、汇景新城以西、滨江大道以东；
1)当DN≤500，根据上图，砌墙封堵厚度240mm。
2)当DN＞500，砌墙封堵厚度370mm。
四、工艺流程：
1、前期准备：
(1)材料及要求：
1）所用材料的品种、规格应符合规范和设计要求。
(2)主要机具：
1）大型机具：履带式起重机、汽车式起重机、载货汽车
2）小型机具：潜水泵、交流弧焊机、手提砂轮机、氧气乙炔割刀
建设规模：日处理量30万吨；
设计单位：上海市政工程设计研究总院(集团)有限公司；
监理单位：安徽建大项目管理有限公司；
施工单位：四川青石建设有限公司；
水处理部分：取水泵房、絮凝沉淀池、砂滤池、清水池、二级泵房、吸水井、回用水池、脱水机房下叠平衡池、等。

工字钢预留洞封堵技术交底技术交底记录编号2016年10月16日工程表C2-1工程名称施工单位交底提要交底内容：一、施工准备1.1材料准备工程项目部交底日期分项工程名称工字钢预留洞口封堵技术交底木胶板、钢筋、钢丝、C40微膨胀混凝土、防水涂料等1.2机具准备电镐等。

二、作业条件1、工字钢拆除完毕，洞口已剔凿清理干净。

2、样板施工：在1号楼孔三层做施工样板，样板施工完成验收合格后方可进行大面积施工。

3、安全文明施工要求：所有进场施工人员均进行三级教育培训，培训考核合格后方可上岗施工。

三、施工工艺工艺流程:下层清理——支设模板——浇筑混凝土——剔凿——打磨——刷防水涂料1、基层清理：将悬挑层部位的工字钢拆除后，将该部位表面混凝土剔凿、清理。

2、支设模板：在孔洞内外侧支设喇叭口模板，如图一所示。

3、浇筑混凝土：先浇水将表面润湿后，浇筑高一标号（C40）微膨胀混凝土，并振捣密实。

4、剔凿：混凝土初凝后，将突出部分剔凿掉。

5、打磨：混凝土终凝后，将外露面打磨平整。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

第１页共3页技术交底记录编号2016年10月16日工程表C2-1工程名称施工单元交底提要交底内容：工程项目部交底日期分项工程名称工字钢预留洞口封堵手艺交底图一6、刷防水涂料：在外墙外侧刷2mm厚复合防水涂料，涂刷范围：比封堵洞口尺寸每边大50mm以上。

四、质量要求1、封堵的混凝土，要洒水养护7天以上，确保不开裂。

2、封堵面要抹压、打磨平整，以便下道工序施工。

五、安全文明施工措施1、认真贯彻执行安全生产责任制和各项安全规章制度，将安全制度落实到每个班组、职工，注意施工安全。

2、悬空2m以上施工作业时，支搭平安操作架（经平安员验收合格后方可以使用）。

3、机械设备要有专人操作，并定期搜检，做好设备的维修保养。

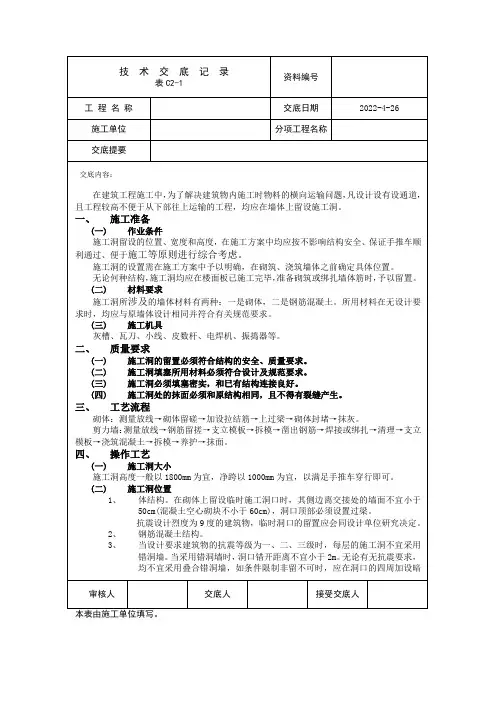

表C2-1资料编号 工 程 名 称 交底日期 2022-4-26施工单位 分项工程名称交底提要交底内容：审核人交底人接受交底人本表由施工单位填写。

框架，并征求设计意见加以配筋。

如图2-5所示。

(三) 施工洞构造要求1、 砌体结构。

（1） 在砌体上留施工洞时，洞口顶部必须设置过梁。

洞口构造如下：① 烧结普通粘土砖墙：洞口两侧须留成直搓，但必须做成凸搓，并加设拉结筋，拉结筋的数量为每120mm 墙厚放置l 根直径6mm 的钢筋，间距沿墙高不得超过500mm ，埋入长度从墙的留搓处算起，每边均不小于500mm ，钢筋末端应有90°弯钩。

② 混凝土空心砌块墙：在洞顶部设置混凝土过梁。

洞口两侧每隔600mm设2根直径6mm 的拉结筋。

拉结筋埋入长度，从留搓处算起，每边均不应小于600mm ，钢筋外露部分不得任意弯折。

③ 加气混凝土(粉煤灰)砌块墙：施工洞口上部应放置2根直径6mm 的钢筋J 申过洞口两边长度每边不小于500mm 。

（2） 过梁的设置。

过梁的形式有：砌筑钢筋砖过梁、实心砖平拱式过梁、现表C2-1资料编号 工 程 名 称 交底日期 2022-4-26施工单位 分项工程名称交底提要交底内容：审核人交底人接受交底人本表由施工单位填写。

浇或预制混凝土过梁。

选择过梁长度时，一定要保证每边不小于250mm 的支承长度。

过梁的断面尺寸及配筋一定要经过计算方能确定。

2、钢筋混凝土结构。

在钢筋混凝土墙上留施工洞，在无暗框架时，洞顶必须设置过梁，其钢筋应按计算配置，并应征得设计人员同意。

并不得低于下述构造要求，在八度区不少于ф12，锚固长度不少于40a 和600mm 。

箍筋直径最小为ф6纵向钢筋端头，如下图所示。

洞口两侧应设置竖向构造钢筋，每边不少于2ф10，锚固长度不少于30d 。

洞口处原墙体水平、竖向配筋应断开，断开长度(即外露长度)不小于40d 。

(四) 施工洞填筑方法1、 砌体墙体洞口的填筑：填砌临时洞口时，应清除墙面粘结的砂浆、泥浆和杂物，并洒水湿润，再用与原墙相同的砖或砌块衬砌严密。

施工洞的留置及处理技术交底记录一、施工洞的留置技术交底施工洞是指在建筑施工过程中为了便于通行、安装设备或进行其他工程作业而在墙体或地面上开设的孔洞。

施工洞的留置技术交底是为了确保施工质量和施工安全，下面是施工洞的留置技术交底的具体内容：1.留置位置：确定施工洞的具体位置和尺寸，包括洞口的高度、宽度和与周围结构的间距等。

要与设计图纸和施工图纸进行核对，并根据现场实际情况进行调整。

2.留置方法：确定施工洞的留置方法，可以采用钻孔、切割等方式进行开洞。

要根据施工洞的尺寸和结构要求，选择合适的留置方法，并组织专业人员进行施工，确保施工质量。

3.留置时间：确定施工洞的留置时间，根据施工进度和工期安排，制定施工洞的开设计划。

要与相关人员进行沟通和协调，确保施工洞的开设及时，不影响施工进度。

4.安全措施：确定施工洞的安全措施，包括施工洞的施工保护和临时封堵措施等。

要根据施工洞的位置和用途，制定相应的安全措施，并进行详细的交底，确保施工现场的安全。

二、施工洞的处理技术交底施工洞的处理是指在施工完成后对施工洞进行封堵、修复等工作，以保证建筑结构的完整和安全。

下面是施工洞的处理技术交底的具体内容：1.封堵材料：确定施工洞的封堵材料，要选择能够与周围结构相容的材料，并满足防火、防水、防潮等要求。

要根据施工洞的位置和用途，确定封堵材料的性能和规格，并进行交底。

2.封堵方法：确定施工洞的封堵方法，可以采用砌块封堵、砼封堵等方式进行修复。

要根据施工洞的尺寸和结构要求，选择合适的封堵方法，并组织专业人员进行施工，确保封堵质量。

3.施工顺序：确定施工洞的处理顺序，包括封堵施工、修复施工和清理杂物等工作。

要根据施工洞的数量和位置，合理安排施工顺序，并组织专业人员进行施工，确保施工进度。

4.质量验收：确定施工洞处理的质量验收标准和方法，包括视觉检查、抗压强度检测等。

要根据施工质量验收规范，制定验收标准和程序，并进行相关人员的交底，确保施工质量。

二、注意事项
2、1、入施工现场必须戴好安全帽，严禁吸烟，高空作业必须系好安全带。
2、施工人员严禁酒后作业、疲劳作业、带病作业。
3、进入施工现场就必须遵守施工现场安全规章制度，不违章指挥，不违章作业。不伤害自己、不伤害他人、不被他人伤害。
技术负责人
交底人
接受交底人：
注：本表由施工单位填写，交底单位与接受交底单位各存一份。
3、选择符合楼层高度的钢管，将一端支设至三合板底模下端，另一端支设至地面，并用木垫板垫起；
4、拌置混凝土：采用细石混凝土，混凝土强度应高于原混凝土一个标号，现场拌置，用42.5水泥，中砂、碎石（料径10～20mm，掺加水泥重量10%UEA膨胀剂，重量配合比水泥:沙:碎石=1:1.5:2.9，坍落度3～5cm，人工充分拌匀备用）。
预留孔洞吊模封堵施工技术交底
工程名称
XXX项目

交底时间
一、交底内容
1．清理凿毛：首先将孔洞内的预埋套筒取出，并将光滑的孔壁进行清理及凿毛处理，将光滑的孔壁用錾子剔成凹凸不平的毛面，应露出石子，并将松动的混凝土块及浮灰清理干净；
2、采用三合板作底模，根据孔径尺寸，截取比孔径大10cm的三合板留作使用；
5、浇筑混凝土：根据封堵孔径的大小，按照不同的施工方式进行封堵。当孔径＜200mm时，无需做特殊处理；当孔径≥200mm时，需在孔洞内加设钢筋补强。先在浇筑混凝土处浇水水润，然后将细石混凝土浇筑2/3高度，用木棍振捣密实，检查模板底部是否漏浆。模板拆除一般在12小时以后，拆除模板后要对浇筑处混凝土进行浇水养护，对于管根堵洞位置进行蓄水试验不少于24小时。最后将剩余的1/3混凝土浇筑在孔洞内。

4.5两天以后方可拆模，同时凸出剔除并修补平与凹入修补平，并进行24h蓄水试验。洞口砼需养护7天以上。
4.6管口封堵时，班组必须派专人进行跟踪施工。
4.7试验合格后，及时取得项目部认可，并办理工序交接检查手续。
5.安全质量管理：
水电安装劳务队补洞人员进入施工现场必须规范佩戴安全帽，否则按照《工地规章制度》进行处罚。补洞人员务必细心负责，严格按规范操作，保证补洞质量，补洞过程中须通知我部现场管理人员及监理观看。严禁洞内有砖块或其他建渣出现、洞口不全面凿毛，若发现此现象则要求对该劳务队立即整改并给予该队每处100元的罚款处理。
4.2立管完全安装牢固后，底模要求稳固，下部与底板面平，保证砼浇捣后的平整度。
4.3凿毛清洗干净后，紧接着在洞口刷一道素水泥浆。
4.4用细石砼（C30砼配合比1：1.37：2.67，石粒径5～10mm，坍落度28mm左右）分两次认真浇捣密实，第一次200mm范围内由管边向外适当找坡，并做好收面工作。第一次浇捣后，经监理公司检查通过后，才能进行二次浇捣。
审核人
交底人
接受交底人
编号：

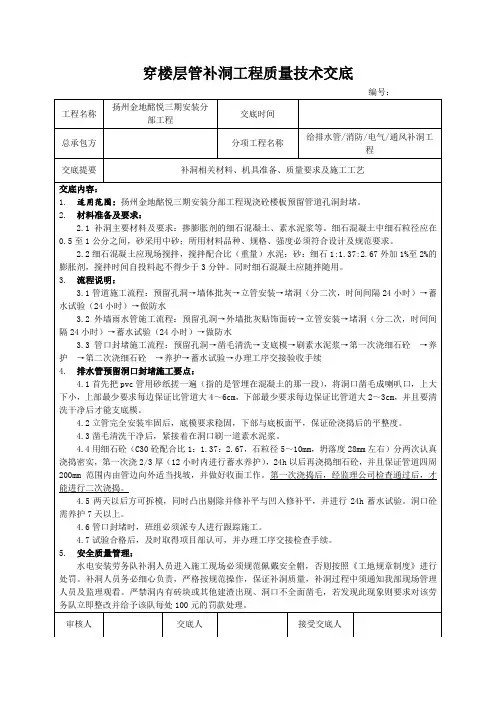

穿楼层管补洞工程质量技术交底
工程名称
扬州金地酩悦三期安装分部工程
交底时间
总承包方
分项工程名称
给排水管/消防/电气/通风补洞工程
交底提要
补洞相关材料、机具准备、质量要求及施工工艺
交底内容：
1.适用范围：扬州金地酩悦三期安装分部工程现浇砼楼板预留管道孔洞封堵。
2.材料准备及要求：
2.1补洞主要材料及要求：掺膨胀剂的细石混凝土、素水泥浆等。细石混凝土中细石粒径应在0.5至1公分之间，砂采用中砂；所用材料品种、规格、强度必须符合设计及规范要求。
3.3 管口封堵施工流程：预留孔洞→凿毛清洗→支底模→刷素水泥浆→第一次浇细石砼 →养护 →第二次浇细石砼 →养护→蓄水试验→办理工序交接验收手续

水电、消防竖管安装洞口封堵技术交底
1、上下水管等预留洞口座标位置应正确，洞口形状为上大下小。

2、管道安装前楼板板厚范围内上下水管的光滑外壁应先做毛化处理，再均匀涂一层401塑料胶然后用筛洗的中粗砂喷洒均匀。

3、现浇板顾留洞口填塞前，应将洞口清洗干净，毛化处理，涂刷加胶水泥浆作粘结层，洞口填塞分二次浇筑，先用掺入抗裂防渗剂的微膨胀细石砼浇筑至楼板厚的2/3处待砼凝固后进行4小时蓄水试验，无渗漏后，用掺入抗裂防渗剂的水泥砂浆填塞，管道安装后应在洞口处进行进行24小时蓄水试验，并做好隐蔽工程验收记录。

4、现浇板楼地面管道铺设前必须对立管、套管和地漏与楼板节点之间进行密封处理，厨房间、卫生间、阳台设置金属或塑料套管，其顶部应高出装饰地面50mm，具体要求参见《建筑给排水及采暖工程施工质量验收规范》GB50242-2002的第3.3.13条。

广厦南京分公司南苑项目部
2004年12月13日。

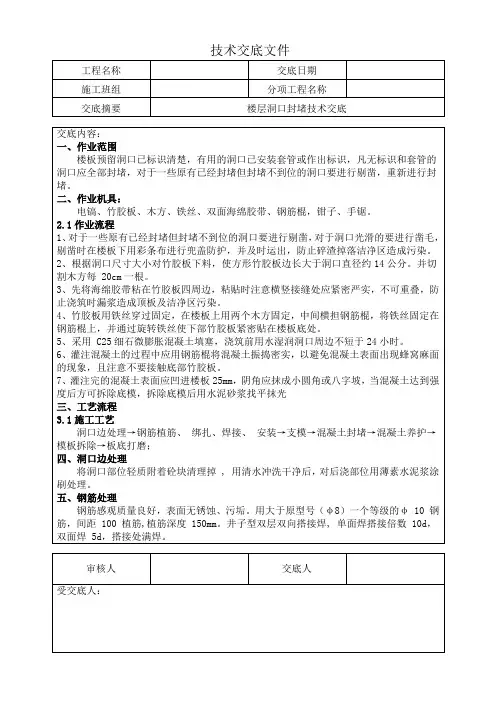

2、根据洞口尺寸大小对竹胶板下料，使方形竹胶板边长大于洞口直径约14公分。并切割木方每 20cm一根。
3、先将海绵胶带粘在竹胶板四周边，粘贴时注意横竖接缝处应紧密严实，不可重叠，防止浇筑时漏浆造成顶板及洁净区污染。
4、竹胶板用铁丝穿过固定，在楼板上用两个木方固定，中间横担钢筋棍，将铁丝固定在钢筋棍上，并通过旋转铁丝使下部竹胶板紧密贴在楼板底处。
八、混凝土养护
1.混凝土浇筑完成后 ,派专人及时跟进养护。养护方式为洒水保湿、塑料薄膜保温养护。养护时间不少于7 天,浇水次数以保证混凝土处于湿润状态为准。
九、模板拆除
1.当混凝土强度达到设计强度标准值的75%方可拆除底模。
2.模板拆除顺序 :
解除支撑→松开紧固螺栓→撬动松动模板→人工拆开模板→模板清理→螺杆、蝴蝶卡等整理→施工垃圾清理。
三、工艺流程
3.1施工工艺
洞口边处理→钢筋植筋、 绑扎、焊接、 安装→支模→混凝土封堵→混凝土养护→模板拆除→板底打磨；
四、洞口边处理
将洞口部位轻质附着砼块清理掉 , 用清水冲洗干净后，对后浇部位用薄素水泥浆涂刷处理。
五、钢筋处理
钢筋感观质量良好，表面无锈蚀、污垢。用大于原型号（φ8）一个等级的φ 10 钢筋，间距 100 植筋,植筋深度 150mm。井子型双层双向搭接焊, 单面焊搭接倍数 10d，双面焊 5d，搭接处满焊。
六、支模
在预留洞底部搭设模板支撑架,立杆间距不得大于600mm,水平杆间距不得大1500mm。支模时用钢管加顶撑，将模板顶牢固，确保底模与楼板缝隙严密，避免漏浆。
七、混凝土封堵
浇水将施工缝混凝土充分湿润 ,用素水泥浆将洞口周边涂抹均匀,其配合比与砼内的砂浆成分相同。再浇筑比楼板原混凝土标号高一级的C30微膨胀混凝土 (内掺入 10%膨胀纤维抗裂防水剂 )浇筑振捣密实充分。

如果是专业队伍提供的孔洞位置、尺寸错误，由专业队伍负责，如果是土建队伍未按照专业队伍提供的位置、尺寸预留施工，应由土建队伍负责处理。
3、特殊要求
由于施工错误或设计图纸变更原因导致必须从新开孔时，各土建队伍和专业队伍必须书面提交项目部，由项目部与设计院沟通协商同意后方可进行开孔工作，谁开孔谁负责封堵。对于有防水要求的外墙、地下室顶板、屋面洞孔的封堵工作由专业施工队委托总包项目部，总包项目部要求防水施工队进行封堵，费用由专业队承担。
专业图纸中有洞孔尺寸的，而结构图、建筑图中没有洞口尺寸的，由专业施工队伍按照图纸留设，保证洞孔的位置、垂直度、及大小尺寸准确，土建队伍根据结构设计说明进行洞口加固措施，该洞口的封堵由专业队伍完成。
结构楼层施工中，测量预留洞孔、泵管预留孔洞由专业队伍完成。
2、二次结构（砌体）
在每层砌筑一周前，各专业队伍需要书面将每层墙体洞孔的位置、尺寸等信息提交项目部，再由项目部审核下发给各个土建队伍施工预留，洞口的加固必须按照土建和建筑说明施工，待风管和管道安装完毕后，该洞口的封堵由专业队伍完成。
技术交底记录
工程名称ห้องสมุดไป่ตู้
一品国际花园三期
交底部位
孔洞预留和封堵
工程编号
交底日期
2018年5月18日
交底内容：
孔洞预留和封堵技术交底
1、砼结构（外墙、顶板、屋面、楼板）
结构图、建筑图中有洞孔尺寸的，由土建施工队伍按照图纸预留，并根据结构设计说明进行洞口加固措施，保证洞孔的位置、垂直度、及大小尺寸准确。如果预留洞口属于土建队伍的，该洞口的封堵由土建队伍完成。如果预留洞口属于专业队伍的，该洞口的封堵由专业队伍完成。
洞口的封堵必须满足设计和规范要求和下道工序施工要求。
技术负责人
交底人
接受人

1、职业健康
（1）操作人员年龄不大于60岁，作业前检查安全防护用品完好，并佩戴齐全。
（2）特殊工种（电工、架子工、机械操作工）必须有上岗证，证件在有效期内。
（3）作业人员上岗前进行血压测量，血压正常上岗作业，严禁酒后及带病作业。
（4）作业人员作业中做到“三不伤害”即不伤害自己，不伤害他人，不被他人伤害。
符号说明： 1-隔墙 2-钢套管 3-钢筋
图2.2-3内墙套管安装图
3）人防密闭套管及外墙防水套管预埋：套管预埋应在土建钢筋模板施工作业时配合土建做好预埋管的定位,当直径较大影响土建配筋,应事先与土建及有关部门协商好土建钢筋加密措施，并积极配合土建做好加密钢筋的绑扎工作。当密闭套管直径较小时，自行加固套管，保证套管在浇注混凝土时，不发生移位。加固密闭套管采用附加钢筋与套管电焊固定，附加钢筋与结构主筋及横筋采用绑扎固定。
桶
50
9
防锈漆
红/黑
桶
30
10
毛刷
/
把
10
2、主要机具
表2 主要机具计划表
序号
名称
规格/型号
单位
数 量
备注
1
套丝机
380V
台
1
2
砂轮切割机
220V
台
1
3
套丝板
/
台
4
4
电焊机
380V
台
1
5
滚槽机
3KW
台
2
3、作业条件
（1）预留洞口的模盒（或套管）已按要求尺寸加工完毕。
（2）各层水平线和墙厚度线弹好，配合土建施工。
200×200
200×130
250×200
3
二根采暖或给水立管

南昌轨道交通1号线一期工程土建四标段
预留混凝土浇捣孔封堵施工方案
中铁隧道集团集团二处有限公司
南昌轨道交通1号线一期工程土建四标段项目经理部
二○一四年五月二十五日
一工程概况
由于车站轨顶风道板混凝土施工工艺要求，需要在中板混凝土浇筑时，在中板上预留部分孔洞，用以在轨顶风道施工过程中，从预留孔中下料和振捣。

轨顶风道施工完成后，需对预留孔进行封堵。

二封堵方法
首先凿除孔洞内的PVC管，然后将孔壁凿毛，然后在预留孔中心处板面上凿28cm长的凹槽，凹槽深度至板上层钢筋，在凹槽内放置一根25mm直径的钢筋，再使用加工成型的25mm直径的竖向挂筋及封底钢板将浇捣孔底板封严，竖向挂筋与横向挂筋通过φ22加强筋焊接牢固，检查焊接牢固后，浇筑混凝土至板面。

见下图：
浇捣孔封堵示意图
1。

施工洞留置技术交底记录日期：2024年4月5日地点：工地办公室参与人员：项目经理、施工队长、施工洞留置技术负责人、施工队员一、引言本次施工洞留置技术交底记录旨在确保施工队员对洞留置技术的理解和掌握，保障施工质量和工期的顺利进行。

二、洞留置技术概述1.洞留置是指在施工中预留的洞口，在一段时间内保持开放状态，用于后续安装设备、管线等需要穿越的部位。

2.洞留置需根据具体情况进行尺寸设计、施工方式选择和施工材料选用。

三、洞留置的常见施工方式1.切割法：使用切割机械或手工工具进行墙体切割，留置所需的空间。

2.打孔法：使用钻孔机或冲击机进行墙体打孔，再进行空间的清理和修整。

3.挤压法：使用挤压设备将墙体挤压成洞状，形成留置空间。

4.砌筑法：在施工过程中留置空间进行墙体的砌筑，要求砌筑工艺符合规范要求。

四、施工洞留置的关键工艺控制1.洞口尺寸的控制：根据后续设备或管线尺寸确定洞口尺寸，确保留置空间的准确性。

2.施工材料选用：选择适当的墙体材料，如混凝土、砖块等，根据洞口设计要求进行施工。

3.施工工艺控制：确保施工过程中的水平和垂直度，防止产生不平整或倾斜现象。

4.留置空间防水处理：根据需要，在留置空间内进行防水处理，确保后续安装设备或管线的正常使用。

5.留置空间的安全措施：施工过程中需采取相应的安全措施，如悬挂警示标志，设置警戒线等，确保施工人员安全。

五、施工洞留置的质量验收标准1.洞口尺寸符合设计要求，满足后续设备或管线的安装要求。

2.洞口边缘整齐平滑，无明显的破损、开裂及浮砂现象。

3.留置空间内部结构牢固，不存在倾斜或不平整的情况。

4.留置空间内部防水处理完善，无渗水现象。

六、施工洞留置的注意事项1.洞留置施工需严格按照设计图纸要求进行，不得随意更改或省略施工步骤。

2.施工人员在施工洞附近需注意安全距离，避免发生事故。

3.洞留置施工前需进行现场勘察和安全检查，确保施工条件符合要求。

4.洞留置施工完成后需进行质量验收，确认符合标准后方可进行后续施工工序。

技术交底记录表B2 编号：2、悬挑脚手架，工字钢安装时在剪力墙上留有孔洞，处理方案如下:2.1一般情况下，小于50mm的孔洞采用与穿墙对拉螺杆相同的封堵做法;50mm≤孔洞尺寸≤100mm时，可用干硬性水泥砂浆(添加防水剂及膨胀剂)参照对拉螺杆封堵做法分次堵塞；当孔洞大于100mm时，采用细石混凝土封堵;所有封堵必须保证密实。

封堵洞口的外侧涂刷1.0mm厚JS防水涂刷范围必须大于孔洞周边50mm。

细石混凝土封堵做法如下。

2.2工艺流程:穿墙钢管或悬挑型钢取出----基层凿毛湿润两侧支模----浇筑混凝土----两侧拆模----凿除凸出混凝土2.3构造做法:1)穿墙钢管或悬挑型钢取出，并将杂物垃圾清理干净。

2)基层湿润孔洞周边凿毛，并浇水湿润周边范围100mm以上。

3)两侧支模，支洞口两侧模板，模板超出洞口上方100mm。

4)浇筑高于墙体混凝土等级一个标号的细石混凝土(掺防水剂和膨胀剂)，充分插捣密实。

5)两侧拆模混凝土两侧模板在2～3天后拆除。

6)凿除凸出混凝土，拆模后，凿除表面凸出的多余混凝土，外侧孔洞表面有缺陷须用1:2水泥砂浆修补。

7)刷JS防水在墙外侧孔洞及周边分多遍涂刷1.0mm厚JS防水，涂刷范围超出孔洞周边50mm。

2.4节点图:2.5质量控制要点1)基层清理凿毛2)浇水湿润3)混凝土密实度4)JS防水厚度及范围3、砌体外墙孔洞封堵3.1用于脚手架、塔吊、施工电梯等穿墙钢管或悬挑型钢拆除后孔洞的封堵。

一般情况下，孔洞尺寸小于等于100mm时，可用水泥砂浆(添加防水剂及膨胀剂)分次堵塞；当孔洞尺寸大于100mm时，须采用细石混凝土封堵，方法如下所述。

3.2工艺流程:穿墙钢管或悬挑型钢取出----基层湿润-----两侧支模----浇筑混凝土----两侧拆模----凿除凸出砼及修补----外墙保温层及面层3.3 构造做法:1)穿墙钢管或悬挑型钢取出，取出孔洞内钢管及预埋件，清除孔洞内垃圾及周边残留的砌筑砂浆。

工程名称：********站土建工程施工单位：********有限公司编号：
1、交底对象
本次交底为***主体内部预留盾构井吊装口封堵进行脚手架搭设施工技术交底。

2、工程概况
***位于芙蓉区车站北路与晚报大道交叉路口正下方，车站北路呈南北向布置，本交底针对***主体盾构井封堵脚手架搭设施工。

预留部位共两处，位于右线大小里程北端。

盾构井预留洞口尺寸为11.5m ×7.5m，共6块，包含负三层中板、负二层中板、负一层顶板。

平面图立面图
施工单位技术交
工程名称：********站土建工程施工单位：********有限公司编号：
施工技术交底记录
工程名称：********站土建工程施工单位：********有限公司编号：
施工技术交底记录
工程名称：********站土建工程施工单位：********有限公司编号：5、附图
附图脚手架搭设示意图
施工单位技术交。

一、交底目的为确保洞门封堵施工过程中的安全，提高施工质量，降低事故发生率，特制定本安全技术交底。

二、交底内容1. 工程概况（1）工程名称：____________________（2）工程地点：____________________（3）工程规模：____________________2. 施工前准备（1）组织施工人员认真学习本交底内容，确保全体施工人员了解洞门封堵施工过程中的安全注意事项。

（2）检查施工工具、设备是否齐全、完好，确保施工过程中使用安全。

（3）施工前，对施工现场进行清理，确保施工环境整洁。

3. 施工过程安全措施（1）洞门封堵前，对洞口周边进行加固，防止施工过程中发生坍塌。

（2）施工过程中，注意观察洞口周边岩体变化，发现异常情况立即停止施工，采取应急措施。

（3）洞门封堵材料应符合设计要求，确保封堵效果。

（4）施工人员必须佩戴安全帽、安全带等个人防护用品。

（5）施工人员应遵守操作规程，不得擅自更改施工方案。

4. 施工过程中应注意的事项（1）施工人员应按照施工顺序进行操作，确保施工过程有序。

（2）施工过程中，注意保持洞口周边的通风，防止有害气体积聚。

（3）施工过程中，注意防止高空坠落，施工人员必须系好安全带。

（4）施工过程中，注意防止机械设备伤人，操作人员应熟悉机械设备性能。

（5）施工过程中，注意防止触电事故，电气设备应定期检查。

5. 施工结束后的安全措施（1）施工结束后，对洞口进行验收，确保封堵效果符合设计要求。

（2）清理施工现场，将施工材料、工具等物品归位。

（3）对施工人员进行安全教育，提高安全意识。

三、应急措施1. 发生坍塌事故时，立即停止施工，迅速组织人员撤离现场，并向相关部门报告。

2. 发生触电事故时，立即切断电源，进行急救，并向相关部门报告。

3. 发生其他安全事故时，立即采取相应措施，并报告相关部门。

四、交底人（签名）：____________________（职务）：____________________（日期）：____________________五、接受人（签名）：____________________（职务）：____________________（日期）：____________________备注：本安全技术交底模板仅供参考，具体施工过程中应根据实际情况进行调整。
