暖通专业预留预埋技术交底大全

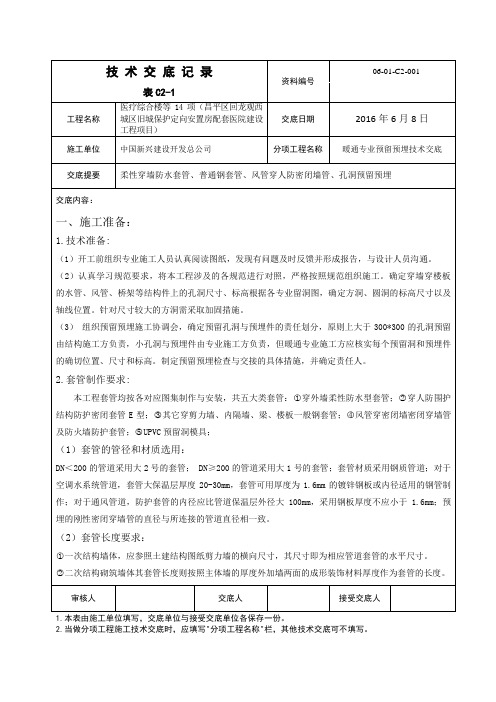

资料编号表C2-1工程名称医疗综合楼等14项（昌平区回龙观西城区旧城保护定向安置房配套医院建设工程项目）交底日期2016年6月8日施工单位中国新兴建设开发总公司分项工程名称暖通专业预留预埋技术交底交底提要柔性穿墙防水套管、普通钢套管、风管穿人防密闭墙管、孔洞预留预埋交底内容：一、施工准备：1.技术准备:（1）开工前组织专业施工人员认真阅读图纸，发现有问题及时反馈并形成报告，与设计人员沟通。

（2）认真学习规范要求，将本工程涉及的各规范进行对照，严格按照规范组织施工。

确定穿墙穿楼板的水管、风管、桥架等结构件上的孔洞尺寸、标高根据各专业留洞图，确定方洞、圆洞的标高尺寸以及轴线位置。

针对尺寸较大的方洞需采取加固措施。

（3）组织预留预埋施工协调会，确定预留孔洞与预埋件的责任划分，原则上大于300*300的孔洞预留由结构施工方负责，小孔洞与预埋件由专业施工方负责，但暖通专业施工方应核实每个预留洞和预埋件的确切位置、尺寸和标高。

制定预留预埋检查与交接的具体措施，并确定责任人。

2.套管制作要求:本工程套管均按各对应图集制作与安装，共五大类套管：○1穿外墙柔性防水型套管；○2穿人防围护结构防护密闭套管E型；○3其它穿剪力墙、内隔墙、梁、楼板一般钢套管；○4风管穿密闭墙密闭穿墙管及防火墙防护套管；○5UPVC预留洞模具；（1）套管的管径和材质选用：DN＜200的管道采用大2号的套管； DN≥200的管道采用大1号的套管；套管材质采用钢质管道；对于空调水系统管道，套管大保温层厚度20-30mm，套管可用厚度为1.6mm的镀锌钢板或内径适用的钢管制作；对于通风管道，防护套管的内径应比管道保温层外径大100mm，采用钢板厚度不应小于 1.6mm；预埋的刚性密闭穿墙管的直径与所连接的管道直径相一致。

（2）套管长度要求：○1一次结构墙体，应参照土建结构图纸剪力墙的横向尺寸，其尺寸即为相应管道套管的水平尺寸。

○2二次结构砌筑墙体其套管长度则按照主体墙的厚度外加墙两面的成形装饰材料厚度作为套管的长度。

暖通安装风管预埋技术交底1. 背景在进行暖通安装工程中，风管预埋技术是一项关键的操作。

它涉及到风管的预先安装和固定在建筑结构内的步骤，确保风管的稳定性和安全性。

2. 技术要点2.1 风管预测量在进行风管预埋之前，首先要进行风管的预测量。

通过测量建筑结构内的空间来确定风管的尺寸和形状。

这样可以确保风管能够与建筑结构完美配合，减少后续施工过程中的问题。

2.2 风管预先制作根据预测量结果，风管需要在实际安装之前进行预先制作。

制作过程中需要注意风管的材料选择和制作工艺，确保风管的质量和可靠性。

2.3 风管固定在进行风管预埋时，需要使用适当的固定设备将风管固定在建筑结构内。

固定设备应当具备足够的强度和稳定性，以确保风管的固定可靠，不会发生松动或变形的情况。

2.4 安全检查在完成风管预埋之后，必须进行安全检查。

检查目的是确保风管的固定牢固，没有任何安全隐患。

检查包括检查固定设备的完好性和风管的稳定性。

3. 建议和注意事项3.1 遵循相关标准和规范在进行风管预埋技术操作时，请务必遵循相关的标准和规范。

这些标准和规范是为了保证风管预埋操作的质量和安全性。

3.2 确保施工人员的技术素质风管预埋技术操作需要由具备相关技术素质的人员进行。

请确保施工人员经过专业培训和资质认证，具有足够的经验和技能。

3.3 定期维护和检查风管预埋之后，定期维护和检查是非常重要的。

通过定期维护和检查，可以及时发现和解决潜在问题，保证风管的正常运行和使用寿命。

4. 结论风管预埋技术交底是进行暖通安装工程的重要环节。

通过合理的技术要点和注意事项，可以确保风管预埋操作的质量和安全性。

同时，遵循相关标准和规范，培训和认证施工人员，以及定期维护和检查风管，都是确保暖通系统运行正常的重要措施。

风管穿密闭墙做法详图
超压测压装置安装图本工程采用防空地下室超压测压管安装图（二）。

气密测量管做法
本工程采用A型。

4 预防措施
4.1、下料时，钢板的尺寸、厚度严谨参照FK01~02人防密闭风管制作用料表执行，密闭肋与风管外壁间距一致、焊缝保持均匀。

4.2、点焊时，风管与钢板（密闭肋）必须保持垂直状态。

4.3、焊接过程中以免出现漏焊、夹渣、咬口等现象。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.但做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

预留洞、预埋套管技术交底预留洞、预埋套管技术交底记录表编号001工程名称西安市高新区木塔寨南村安置楼项目交底日期2015-5施工单位陕建九建集团分项工程名称给排水、暖通工程交底提要给排水、暖通安装前期预留预埋施工准备、工艺、质量要求技术交底预留洞、预埋套管交底内容一、施工准备1、技术准备1.1、在开工前，专业技术人员必须认真地熟悉图纸资料，认真领会图纸要求，并遵守施工规范进行施工。

1.2、预留、预埋施工人员应熟悉图纸，熟悉所有预留孔洞、预埋套管的位置、规格，以确保准确无误地预留预埋。

预留、预埋人员根据建施、水施及设施等图纸要求，绘制相关专业预留预埋图，2、材料准备根据设计图纸，按照后期管道性能要求预支或采购相应的套管。

3、主要机具钢尺、水平尺、电焊机、切割机等二、施工工艺2.1、穿楼地面的给排水管应在其相应的位置预留孔洞。

其留孔洞尺寸为：DN25及以下管道预留孔：Ф50mm～Ф100mmDN32～50 预留孔：Ф100mm～Ф150mmDN70～125 预留孔：Ф150mm～Ф200mmDN150 预留孔：Ф200mm～Ф250mmDN200 预留孔：Ф250mm～Ф300mm审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

预留洞、预埋套管技术交底记录表编号002工程名称西安市高新区木塔寨南村安置楼项目交底日期2015-5施工单位陕建九建集团分项工程名称给排水、暖通工程交底提要给排水、暖通安装前期预留预埋施工准备、工艺、质量要求技术交底所有预留孔的中心座标及标高，偏移设计位置应不大于20mm。

在土建底层钢筋绑扎完后，根据施工图绘制专业予留予埋图进行预留（埋）施工，施工时要对照上、下层施工图纸，按图要求做好预留孔洞、厨厕的预留洞应注意洁具的位置以及厨厕内的线、管布置，以免在安装时损坏线管。

交底内容:一、工程概况：1、工程简介大连中心裕景＜公建＞部分为地下四层、地上部分包含两座超高塔楼和五层商业裙楼。

2、工程内容本工程包括剪力墙、楼板、过梁处的套管制作及安装；剪力墙、楼板、过梁处的洞口预留; 混凝土底板内排水管道预埋安装等。

二、施工准备1、场地布置：材料堆放间、制作加工车间、工具间等主要设置在公建地下二层。

2、机具准备：主要工、机具的配备：砂轮切割机、套丝机、电焊机、气焊设备等，其他机具根据需要灵活使用。

3、材料准备：管材及钢板及预埋件的材质、规格、型号须符合设计文件的规定，并符合国家现行标准及合同的规定。

三、操作工艺1、施工工艺流程2、套管类型预留、预埋孔洞一般采用重复性钢套管（用于非人防区圆形楼板洞）；一次性钢套管（用于非人防区圆形过剪力墙洞、过梁洞）；A型防水套管（用于人防区内部穿剪力墙洞，穿楼板洞，非人防区穿外墙洞、水池或穿基础管道）；C型防水套管（用于穿越人防区孔洞）；预埋风管（用于人防穿防护区风管）；木盒子（用于预留大管、地漏洞或排管、管井）等六种形式。

1、表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

交底内容：和标高，在钢筋下方的普通模板或压型钢板上，标出轴线，量尺测出预留孔洞中心至坐标点处并画出“ +字线标记，要求多次复查以保证位置、标高的准确性。

位置、标高确定无误后将预制好的模具中心对准标注好的“ +字进行模具固定安装，用钉子钉牢在模板上或用铁丝绑靠在周围钢筋或压型钢板栓钉上，无论何种方法均必须保证临时模具易于拆除。

在浇注混凝土过程中应有专人配合校对，看管模盒、埋件，以免移位，如有移位，及时改正。

④ 确定过墙、过梁预留孔洞部位：待工程施工到预留孔部位时，应立即由专人按施工图中给定的孔洞定位尺寸，在钢筋或钢板上，标出边框线，要求多次复查以保证位置、标高的准确性。

附件1技术交底内容（暖通专业）一、总则(一)设计范围1.本工程设计包括以下暖通系统：设计参数；采暖形式；散热器与支管的连接方式；户内地面辐射采暖部分；通风系统设计；防排烟设计；消声减震等。

(二)适用范围1.本制度适用于捷出集团下属各项目公司。

(三)适用对象1.捷出集团下属各项目技术部各建筑、结构、安装设计工程师。

各项目技术部部门负责人作为第一管理责任人，对图纸资料管理制度落实情况承担主要管理责任。

二、设计参数(一)参数要求1.室外设计参数，采暖冬季为Tw=-5℃，通风夏季为Tw=27.3℃、冬季：Tw=-0.5℃；；2.室内冬季采暖计算参数：卧室、起居室:Tw=18℃;厨房:Tw=15℃;社区公共用房:Tw=18℃;卫生间(洗澡):22℃；卫生间:15℃；3.区域内的换热站集中供给其供水温度为50%%DC,回水温度为40%%DC。

二次采暖系统的循环水水质要求按照《采暖空调系统水质》(GB/T29044-2012)第4.4.1条规定执行；4.采暖系统入口处均须设入口装置，作法参见13系列建筑标准设计图集《民用建筑空调与供暖供冷计量设计与安装》（以下简称省标）图集号L13N7/6，回水总干管上设平衡阀,平衡阀采用SPF45-16型数字锁定平衡阀。

热力入口装置均设于各自楼内的设备管道技术夹层热力小室内。

热表采用SHARKY-VMC-P型超声波式热量表，其公称直径和额定流量详采暖平面图，热计量表必须具备数据通讯和远传功能，以此作为该建筑物供暖耗热量的热量结算点，流量传感器安装在回水管上。

换热站内应设有供热量自动控制装置。

热力入口供水管设两级过滤装置，初级滤网孔径3mm，次级孔径0.65~0.75mm，回水管表前过滤器孔径0.65~0.75mm；5.采暖热负荷及系统阻力见各楼座采暖系统图。

三、采暖系统形式(一)安装要求1.住宅按单元分别设置下供下回异程式机械循环采暖系统（其中住宅一至十层分为低区，十一层以上为高区），户内为共用立管分户计量系统。

轴线位置。

针对尺寸较大的方洞需采取加固措施。

作；对于通风管道，防护套管的内径应比管道保温层外径大100mm
1-固定圈2-填充不燃材料
3-镀锌钢板套管
1-密量管2-板闭肋3-帽4-堵
交底人接受交底人
预留洞施工方法图
（2）方洞预留时，结构施工方根据深化图纸或结构图纸中标注的尺寸及位置，提前预制好要求尺寸大小的木盒，但木盒的高度要大于楼板浇注的厚度100mm以上，结构施工方根据钢筋配筋图、预留深化图进行钢筋放样、配料，钢筋绑扎时预留出洞口大小的尺寸，在钢筋预留洞口安装提前预制好的木盒。

安装部注意核查是否漏留及是尺寸、位置的准确性。

预埋件制作示意图。

暖通工程技术交底引言概述：暖通工程技术交底是指在工程施工过程中，由施工单位向工程监理、业主等相关方面进行技术交底，明确工程设计、施工方案、施工工艺等相关技术要求和标准，确保工程质量和安全。

本文将从四个方面详细阐述暖通工程技术交底的内容。

一、工程设计要求的交底1.1 温度控制要求：详细说明工程中各个区域的温度要求，包括供暖区域、通风区域等，确保室内温度的舒适度和稳定性。

1.2 通风要求：交底通风系统的设计要求，包括通风量、送风方式、换气次数等，确保室内空气的新鲜度和流通性。

1.3 管道布置要求：明确各种管道的布置要求，包括冷热水供应管道、暖气管道、通风管道等，确保管道的合理布置和使用安全。

二、施工方案的交底2.1 施工流程：交底施工的详细流程，包括施工前准备、施工过程中的注意事项、施工结束后的验收等，确保施工按照规范进行。

2.2 施工材料：交底所使用的施工材料的选择和使用要求，包括管道材料、绝缘材料、连接件等，确保施工材料的质量和耐久性。

2.3 施工工艺：详细交底施工所需的工艺要求，包括管道连接方式、绝缘处理、防腐处理等，确保施工工艺的科学性和可行性。

三、安全注意事项的交底3.1 施工现场安全：交底施工现场的安全要求，包括防火、防爆、防滑等安全措施，确保施工过程中的安全性。

3.2 设备操作安全：交底设备操作的安全要求，包括设备的正确使用方法、操作人员的安全防护等，确保设备操作的安全性。

3.3 施工人员安全：交底施工人员的安全要求，包括安全培训、个人防护用品的使用等，确保施工人员的安全和健康。

四、工程验收的交底4.1 验收标准：交底工程验收的标准要求，包括温度、通风、管道布置等方面的验收标准，确保工程质量的合格性。

4.2 验收流程：交底工程验收的详细流程，包括验收人员的组成、验收时间、验收内容等，确保验收过程的规范性和公正性。

4.3 验收记录：交底验收记录的要求，包括验收报告、验收记录表等，确保验收结果的准确性和可追溯性。

暖通工程技术交底一、项目概述本项目是位于某市中心的一座大型商业综合体建筑，总建筑面积约为50,000平方米，包括商业楼、办公楼、酒店等多个功能区域。

暖通工程是该项目的重要组成部分，涵盖了供暖、通风、空调、给排水等方面。

本文将详细介绍暖通工程的相关技术要求和交底内容。

二、供暖系统1. 供暖方式本项目采用地源热泵供暖系统，通过地下埋设的地源热能井，利用地热能源进行供暖。

该系统具有高效节能、环保无污染的特点。

2. 设备配置地源热泵供暖系统包括地源热泵机组、地源换热器、地源井、水泵、水箱等设备。

地源热泵机组采用变频调节技术，能够根据室内外温度变化自动调节供暖效果，提高能源利用效率。

3. 管道布置供暖管道采用预制保温管道，保温层采用聚氨酯保温材料，管道采用PE-Xa材料，具有耐高温、耐压、耐腐蚀的特点。

管道布置应满足建筑结构和消防要求，避免与其他管线交叉。

三、通风系统1. 通风方式本项目采用全热交换式新风系统，通过空气净化、加热、湿化等处理，将新鲜空气送入室内，排出室内污浊空气，保持室内空气质量。

2. 设备配置通风系统包括新风机组、排风机组、风管、风口等设备。

新风机组采用高效过滤器，能够有效过滤空气中的颗粒物和有害物质，提供清洁的新风。

3. 风管布置风管采用镀锌钢板制作，密封性好，抗腐蚀性强。

风管布置应满足通风需求，避免漏风和死角。

四、空调系统1. 空调方式本项目采用中央空调系统，通过冷水机组和风机盘管实现空调供冷和供暖功能。

系统具有温度控制精度高、运行稳定的特点。

2. 设备配置空调系统包括冷水机组、风机盘管、冷却塔、水泵等设备。

冷水机组采用螺杆式压缩机，具有高效节能、运行稳定的特点。

3. 管道布置冷水和冷却水管道采用预制保温管道，保温层采用聚氨酯保温材料，管道采用不锈钢材料，具有耐腐蚀、耐高压的特点。

管道布置应满足建筑结构和消防要求，避免与其他管线交叉。

五、给排水系统1. 给水系统给水系统包括水泵、水箱、水管等设备。

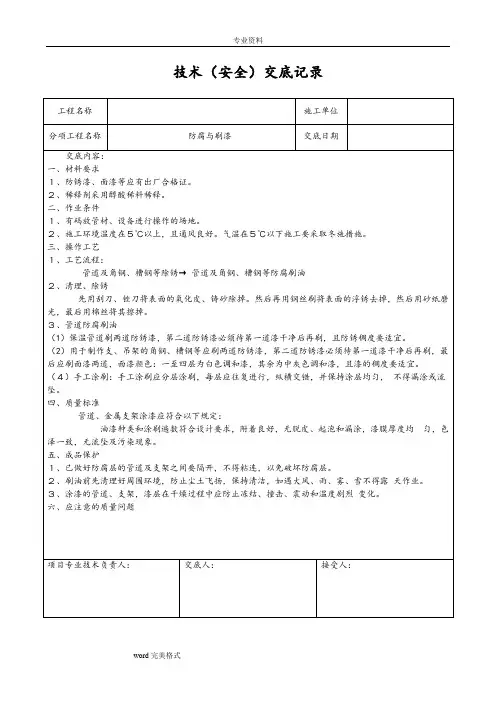

技术（安全）交底记录技术（安全）交底记录技术（安全）交底记录项目专业技术负责人：交底人：接受人：技术（安全）交底记录工程名称施工单位分项工程名称风机盘管、新风机组安装交底日期技术（安全）交底记录分项工程名称空调风系统-风管安装交底日期交底内容：一、材料要求风管支架采用角钢、圆钢制作；角钢∠40，φ8圆钢。

角钢、圆钢应该有出厂合格证明或质量鉴定文件。

用木条作垫，风管与风管连接处加橡胶垫。

螺丝、垫料、拉铆钉、膨胀螺栓等安装材料都应符合产品质量要求。

所有风管的尺寸应与图纸相符，检查风管时，不许有变形、扭曲、开裂、孔洞、法兰脱落、法兰开焊、漏铆、漏打螺栓眼等缺陷。

二、技术要求1 、吊架的托臂采用L50×5的角铁加工制作而成，吊筋采用φ8的钢筋制作，支架及吊筋均需进行防腐处理，吊筋丝扣的末端不应超出托臂的最低点风管支架托杆宽取风管长边各加130mm，风管安装高度应严格按要求进行安装。

各支架应相互对应，风管长度方向上呈一条直线。

2 、风管支架间距不大于3m，且不得安装在风口、阀门等处，也不得直接吊在法兰上；支吊架不能与风管直接接触，应垫上等于保温材料厚度的防腐木条，防止产生冷桥。

支架装置应放在保温层外部。

3 、风管安装调整好后，支架两边圆丝头不大于托杆角钢底。

每层至少有一个固定支架。

每间隔12m 设置一对防晃支架，4 、法兰垫料使用3mm厚的橡胶板。

橡胶板不能挤入或凸入管内，否则会增大流动阻力，增加管内积尘。

橡胶板尽量减少接头，接头应采用榫形连接，并涂贴粘牢。

法兰连接后严禁往法兰缝隙填塞垫料。

法兰连接的螺栓应均匀拧紧，其螺母应在同一侧三、质量标准1 、安装必须平直、牢固，位置、走向符合设计要求。

2 、支吊架的形式、规格、位置、间距和固定必须符合施工要求，严禁在风口、阀门处吊筋垂直，风管距两边吊筋距离相等。

风管支架托杆应经防腐处理，提丝竖直不得弯曲。

3 、风管的法兰连接对接平行、严密，螺栓露出长度一致，同一管段的法兰螺母在一侧。
