水电预留预埋技术交底——中铁五局

水电预留预埋技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

（2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

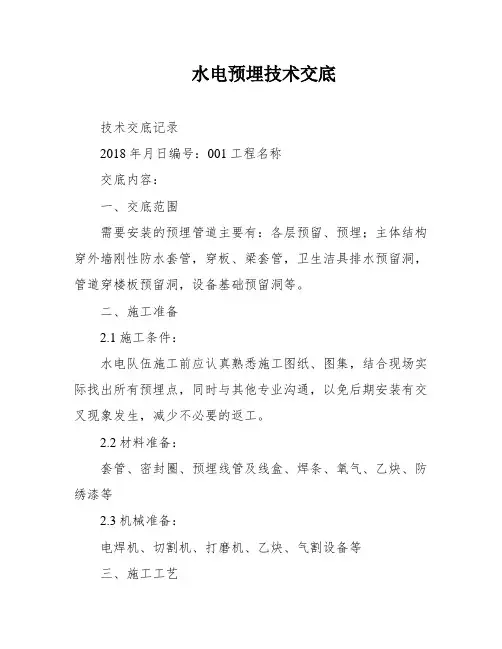

水电预埋技术交底技术交底记录2018年月日编号：001工程名称交底内容：一、交底范围需要安装的预埋管道主要有：各层预留、预埋；主体结构穿外墙刚性防水套管，穿板、梁套管，卫生洁具排水预留洞，管道穿楼板预留洞，设备基础预留洞等。

二、施工准备2.1施工条件：水电队伍施工前应认真熟悉施工图纸、图集，结合现场实际找出所有预埋点，同时与其他专业沟通，以免后期安装有交叉现象发生，减少不必要的返工。

2.2材料准备：套管、密封圈、预埋线管及线盒、焊条、氧气、乙炔、防绣漆等2.3机械准备：电焊机、切割机、打磨机、乙炔、气割设备等三、施工工艺现场放线定位→套管制作→套管安装、加固→套管内封堵→管道安装、固定→水电暖各部测试1、现场放线定位：套管轴线部位的位置与标高必须和设计一致，如有变更按书面通知进行施工。

套管预埋的位置偏差不得大于10㎜，标高偏差不得大于3㎜。

2、钢管预埋要求做法套管束作：套管采用焊接钢管，通风用大口径密闭套管采用钢板卷制。

套管外壁除锈，内壁除锈后刷红丹防锈2道。

套管制作要求管口平齐翼环双面满焊，不允许存在气孔、夹渣、未焊透等缺陷。

弯曲：在管路敷设前，应预先根据图纸，将管子楲出所需的弧度。

钢管的弯曲采用冷揻法：管径在DN25及其以上的管子，应使用液压揻弯器，根据管线需要揻成的弧度，选择相应的模具，揻出需要的弯度，使管外径与弯管模具紧贴，以免出现凹皱征象。

管径＜DN25的管子，可用手扳揻管器揻弯，在揻管过程当中用力不能太猛，各点用力尽量均匀一致，且移动马家庄·东方御景小区分项工程称号水电装置分项第1页揻管器的距离不能太大，如许才能使揻出的管弯流畅，不出现凹皱度超越规范要求的情况。

焊接：选用一段套管在需要连接的两根管线外，并把套管周边与连接管焊接起来，套管的长度为连接管外径的3倍，连接时应把连接管的对口处放在套管的中心处，应注意两连接管的管口，应光滑，平齐，两根管对口应吻合，套管的管口也应平齐，要焊接牢固，并且没有缝隙，焊接好的管子应为一条直线，不得有弯曲现象。

水电预埋预留工程施工技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（2）直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（3）暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

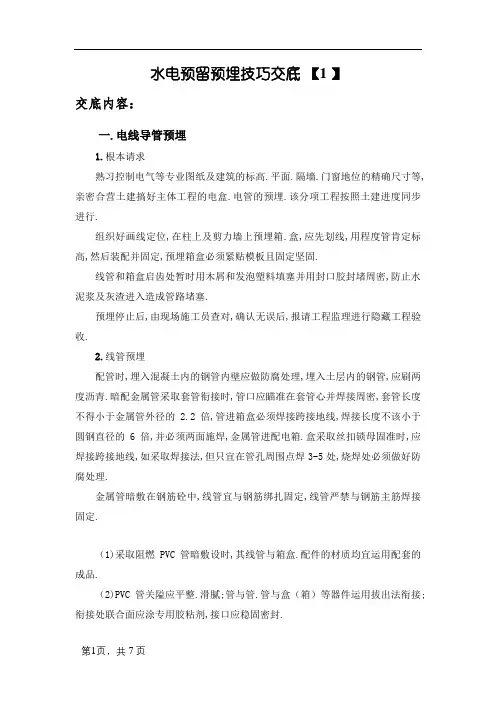

水电预留预埋技巧交底【1 】交底内容：一.电线导管预埋1.根本请求熟习控制电气等专业图纸及建筑的标高.平面.隔墙.门窗地位的精确尺寸等,亲密合营土建搞好主体工程的电盒.电管的预埋.该分项工程按照土建进度同步进行.组织好画线定位,在柱上及剪力墙上预埋箱.盒,应先划线,用程度管肯定标高,然后装配并固定,预埋箱盒必须紧贴模板且固定坚固.线管和箱盒启齿处暂时用木屑和发泡塑料填塞并用封口胶封堵周密,防止水泥浆及灰渣进入造成管路堵塞.预埋停止后,由现场施工员查对,确认无误后,报请工程监理进行隐藏工程验收.2.线管预埋配管时,埋入混凝土内的钢管内壁应做防腐处理,埋入土层内的钢管,应刷两度沥青.暗配金属管采取套管衔接时,管口应瞄准在套管心并焊接周密,套管长度不得小于金属管外径的 2.2倍,管进箱盒必须焊接跨接地线,焊接长度不该小于圆钢直径的6倍,并必须两面施焊,金属管进配电箱.盒采取丝扣锁母固准时,应焊接跨接地线,如采取焊接法,但只宜在管孔周围点焊3-5处,烧焊处必须做好防腐处理.金属管暗敷在钢筋砼中,线管宜与钢筋绑扎固定,线管严禁与钢筋主筋焊接固定.（1)采取阻燃PVC管暗敷设时,其线管与箱盒.配件的材质均宜运用配套的成品.（2)PVC管关隘应平整.滑腻;管与管.管与盒（箱）等器件运用拔出法衔接;衔接处联合面应涂专用胶粘剂,接口应稳固密封.（3)直埋在地下或楼板内的PVC管,在露出地面时易受机械毁伤的部分,应采纳呵护措施.（4)暗敷在混凝土内的管子,离概况的净距不该小于15毫米,为了削减线管的曲折,线路走向宜沿比来的路线敷设,其曲折处不该折皱,弯扁程度不该大于管外径的10%,其明配时曲折半径不小于外径的6倍;暗敷在砼内其曲折半径不小于管径的10倍.线管超出下列长度时加过线盒;电管曲折许可最大长度（5）PVC管切割办法：先将弹簧拔出管内,两手用力慢慢曲折管子,斟酌到管子的回弹,曲折角度要稍过一些.（6）PVC管衔接办法：将管子清算清洁,在管子接头概况平均刷一层PVC 胶水后,立刻将刷好胶水的管头拔出接头内,不要扭转,保持约15s不动,即可以贴牢.二.预留孔洞1.在土建工种施工进程中,水电装配应与土建合营进行管道.竖井.管道井等入户.穿墙.穿楼板的孔洞预留,包管预留孔洞的质量进而包管构造验收,确保往后装配施工顺遂进行.2.预留前,要卖力熟习施工图纸,理清体系的道理和技巧请求,对比装配和土建构造图,肯定预留孔洞的尺寸地位.依据预留孔洞的大小和外形制造响应的预留木框或钢套管,指定专人在土建工种钢筋绑扎完成后关模前按照图纸请求的尺寸地位进行预留.3.由水电技巧员复核地位和尺寸,确认无误后,方可通知土建工种关模.4.在土建工种关模及浇注混凝土时,必需要有专人监护,以防预留孔洞移位或破坏等.5.预埋高低层预留孔洞时,中间线应垂直,预留的木框拆模后留在墙体内,钢制管待混凝土稍凝固时需仔细拔出钢管,掌控好拔管时光,包管预留孔洞的滑腻和成型.6.拆模后,组织操纵员和施工员复核预留孔洞的尺寸,并作好记载,对不及格的孔洞,需提出处理的办法和看法,待同意后实行.7.下面是各类孔洞的具体预留办法：一般孔洞预留构造施工进程中,肯定专人跟踪合营,待土建施工到预留孔洞部位时,立刻按水电留孔图中给定的穿管坐标和标高,在模板上做出标识表记标帜.在土建扎钢筋时,将事先做好的模具中间瞄准标识表记标帜进行模具的固定装配,并斟酌便利裁撤暂时模具.当遇有较大的孔洞.模具与多根钢筋相碰时,与土建技巧人员协商,采纳响应措施后再进行装配固定.卫生间孔洞预留卫生间内各类水管孔洞预留是工程重点,对于卫生间洁具的排水预留洞,必须依据本工程肯定运用的卫生洁具的装配尺寸.墙体的厚度及坐标轴线,肯定预留洞的地位后预埋.如因一些原因导致在卫生间排水套管在预留时,洁具的型号无法肯定,我方将参照尺度图集及设计请求进行排水孔洞的预留.孔洞的尺寸可恰当放大一号,为防止在洁具型号肯定后,洁具装配请求与孔洞的预留消失误差时,尽量削减楼板开洞的面积,如必须从新开洞,则必须运用开孔机机械钻洞,严禁乱剔乱凿的现象消失.套管预留孔洞施工办法依据管道管径尺寸,制造比管径大两号的钢套管（U-PVC管）,钢套管（U-PVC管）的长度平日为楼板厚度＋300mm.在土建楼板模板铺设完毕,底筋绑扎完毕后,依据规范请求及现场构造钢筋绑扎成形的地位尺寸,肯定套管地位,将钢套管（U-PVC管）放在预留的地位,用铁丝将钢套管（U-PVC管）绑扎好,用铁钉将铁丝钉在模板上,将钢套管（U-PVC管）紧紧的固定在模板上,钢套管（U-PVC 管）的底部与模板之间不留裂缝紧贴坚固.预埋好后,钢套管（U-PVC管）内还应放入填料将套管填充满,防止混凝土浇注时进入套管内.待混凝土强度达到可以上人时,便于将套管拔出,将套管清算清洁,分类存放以备后用.三、套管束作与装配1.为了防止热胀冷缩破坏影响构造,热水及采暖管道穿楼板及墙体时均应做钢套管,套管管径比管道管径大两号.套管顶部凌驾地面50mm（穿楼板时）,套管底部与楼板面平齐,套管内不得有接头.2.穿越屋顶楼板.地下室板墙.以及水池壁时,必须制造防水套管.防水套管的做法联合图纸请求并参照图集.3.套管应预先按照请求制造,在土建工种钢筋绑扎完成后合模前按照图纸请求的尺寸进行预留装配,包管固定坚固,封堵周密,地位精确.4.罕有预埋套管分类：套管装配地位套管装配样图符号解释固定方法穿建筑物隔墙套管1-钢管;2-钢套管;3-密封填料;4-隔墙;5-成品装潢板（明装管道实用）套管合营墙体施工或运用机械开洞后用水泥砂浆固定穿人防剪力墙套管柔性防水套管1-钢管;2-法兰套管;3-密封圈;4-法兰压盖;5-螺柱;6-螺母;7-法兰;8-密封膏嵌缝;9-建筑外墙;10-内侧;11-柔性填缝材料剪力墙处套管需与构造钢筋绑扎固定,一次浇注在墙体内穿无防水请求楼板1-钢管;2-钢套管;3-密封填料;4-楼板套管中部架设钢筋于楼板上,套管下部水泥砂浆吊模固定.穿有防水请求楼板（如卫生间,厨房等）1-钢管;2-钢套管;3-翼环;4-挡圈;5-石棉水泥;6-油麻套管中部架设钢筋于楼板上,套管下部水泥砂浆吊模固定.穿地上或建筑外墙等防水墙刚性防水套管（钢管）1-钢管;2-钢套管;3-翼环;4-挡圈;5-石棉水泥;6-油麻剪力墙处套管需与构造钢筋绑扎固定,一次浇注在墙体内.体顶板刚性防水套管1-铸铁管;2-钢套管;3-翼环;4-石棉水泥;5-油麻剪力墙处套管需与构造钢筋绑扎固定,一次浇注在墙体内.四.防雷接地工程1.接地体（线）的连策应采取焊接,采取构造柱/梁钢筋焊接拉通,焊缝长≮100,焊接处焊缝应饱满并有足够的机械强度,不得有夹渣.咬肉.裂纹.虚焊.气孔等缺点,焊接处的药皮要敲净.2.接地引下线运用构造柱内两根对角主筋,施工时将该主筋黄色漆作好标识表记标帜,随构造施工逐层焊接至顶层,并与屋顶避雷网焊接.引下点按设计.3.每层程度连线运用构造梁周环焊接,与引下钢筋焊通. 接地体为构造基本.4.接地装配的顶面埋设深度不该小于0.6m.圆钢.角钢及钢管接地极应垂直埋入地下,间距不该小于5m.接地装配的焊策应采取搭接焊焊接长度应相符下列划定：4.1扁钢与扁钢搭接为扁钢宽度的2倍,许多于三面施焊;4.2圆钢与圆钢搭接为圆钢直径的6倍,双面施焊;4.3圆钢与扁钢搭接为圆钢直接的6倍,双面施焊;4.4扁钢与钢管,扁钢与角钢焊接,紧贴角钢外侧两面,或紧贴3/4钢管概况,高低两侧施焊;4.5除埋设在混土壤中的焊接接头外,有防腐措施.5.防雷引下线运用构造柱内或剪力墙内2根∅≥16或4根∅≥10的主钢筋,自下而上通长焊接.五.留意事项1.严厉按设计及规范请求施工.2.墙/柱內预留预埋在关模前施工好,并验收及格.3.楼板内预留管在板底筋绑好后施工安插.施工时留意对钢筋的呵护,不得破坏钢筋的绑扎质量.4.应合营土建施工,不得影响其它工程的正常施工进度.5.每作完一段或一个工序请求自检,自检及格后报项技巧负责人检讨,做好隐藏记载.技巧负责人检査及格后报监理验收,验收及格后方可进行下道工序施工.接收交底人员签字：。

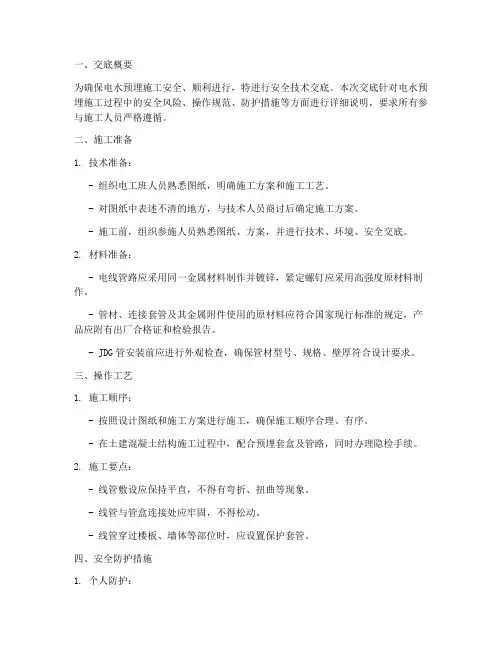

一、交底概要为确保电水预埋施工安全、顺利进行，特进行安全技术交底。

本次交底针对电水预埋施工过程中的安全风险、操作规范、防护措施等方面进行详细说明，要求所有参与施工人员严格遵循。

二、施工准备1. 技术准备：- 组织电工班人员熟悉图纸，明确施工方案和施工工艺。

- 对图纸中表述不清的地方，与技术人员商讨后确定施工方案。

- 施工前，组织参施人员熟悉图纸、方案，并进行技术、环境、安全交底。

2. 材料准备：- 电线管路应采用同一金属材料制作并镀锌，紧定螺钉应采用高强度原材料制作。

- 管材、连接套管及其金属附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。

- JDG管安装前应进行外观检查，确保管材型号、规格、壁厚符合设计要求。

三、操作工艺1. 施工顺序：- 按照设计图纸和施工方案进行施工，确保施工顺序合理、有序。

- 在土建混凝土结构施工过程中，配合预埋套盒及管路，同时办理隐检手续。

2. 施工要点：- 线管敷设应保持平直，不得有弯折、扭曲等现象。

- 线管与管盒连接处应牢固，不得松动。

- 线管穿过楼板、墙体等部位时，应设置保护套管。

四、安全防护措施1. 个人防护：- 施工人员应佩戴安全帽、防护眼镜、手套等个人防护用品。

- 严禁施工人员酒后作业、疲劳作业。

2. 现场防护：- 施工现场应设置安全警示标志，明确安全注意事项。

- 严禁在施工区域进行无关活动，确保施工安全。

3. 应急措施：- 施工现场应配备必要的安全防护设施，如灭火器、急救箱等。

- 施工人员应熟悉应急处理流程，确保在发生安全事故时能迅速采取措施。

五、成品保护1. 施工过程中，应采取有效措施保护电线管路、线盒等设施，防止损坏。

2. 施工完成后，对施工现场进行清理，确保整洁有序。

六、总结本次电水预埋预埋安全技术交底，旨在提高施工人员的安全意识，确保施工安全。

请所有参与施工人员认真阅读并严格遵守安全技术交底内容，共同保障施工安全顺利进行。

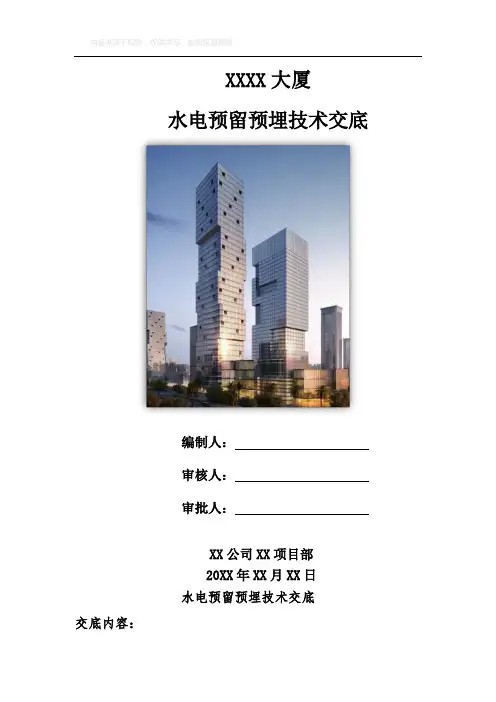

XXXX大厦水电预留预埋技术交底编制人：审核人：审批人：XX公司XX项目部20XX年XX月XX日水电预留预埋技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

（2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

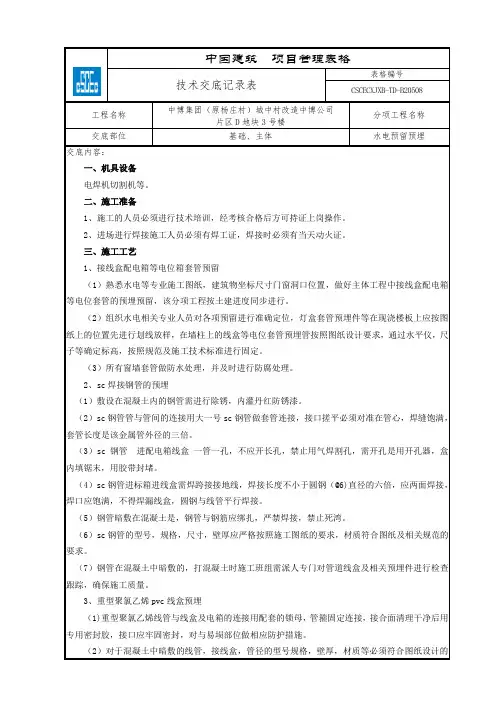

中国建筑项目管理表格技术交底记录表表格编号CSCECXJXB-TD-B20508工程名称中博集团（原杨庄村）城中村改造中博公司片区D地块3号楼分项工程名称交底部位基础、主体水电预留预埋交底内容：一、机具设备电焊机切割机等。

二、施工准备1、施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。

2、进场进行焊接施工人员必须有焊工证，焊接时必须有当天动火证。

三、施工工艺1、接线盒配电箱等电位箱套管预留（1）熟悉水电等专业施工图纸，建筑物坐标尺寸门窗洞口位置，做好主体工程中接线盒配电箱等电位套管的预埋预留，该分项工程按土建进度同步进行。

（2）组织水电相关专业人员对各项预留进行准确定位，灯盒套管预埋件等在现浇楼板上应按图纸上的位置先进行划线放样，在墙柱上的线盒等电位套管预埋管按照图纸设计要求，通过水平仪，尺子等确定标高，按照规范及施工技术标准进行固定。

（3）所有窗墙套管做防水处理，并及时进行防腐处理。

2、sc焊接钢管的预埋（1）敷设在混凝土内的钢管需进行除锈，内灌丹红防锈漆。

（2）sc钢管管与管间的连接用大一号sc钢管做套管连接，接口搓平必须对准在管心，焊缝饱满，套管长度是该金属管外径的三倍。

（3）sc钢管进配电箱线盒一管一孔，不应开长孔，禁止用气焊割孔，需开孔是用开孔器，盒内填锯末，用胶带封堵。

（4）sc钢管进标箱进线盒需焊跨接接地线，焊接长度不小于圆钢（@6)直径的六倍，应两面焊接，焊口应饱满，不得焊漏线盒，圆钢与线管平行焊接。

（5）钢管暗敷在混凝土是，钢管与钢筋应绑扎，严禁焊接，禁止死湾。

（6）sc钢管的型号，规格，尺寸，壁厚应严格按照施工图纸的要求，材质符合图纸及相关规范的要求。

（7）钢管在混凝土中暗敷的，打混凝土时施工班组需派人专门对管道线盒及相关预埋件进行检查跟踪，确保施工质量。

3、重型聚氯乙烯pvc线盒预埋（1)重型聚氯乙烯线管与线盒及电箱的连接用配套的锁母，管箍固定连接，接合面清理干净后用专用密封胶，接口应牢固密封，对与易埙部位做相应防护措施。

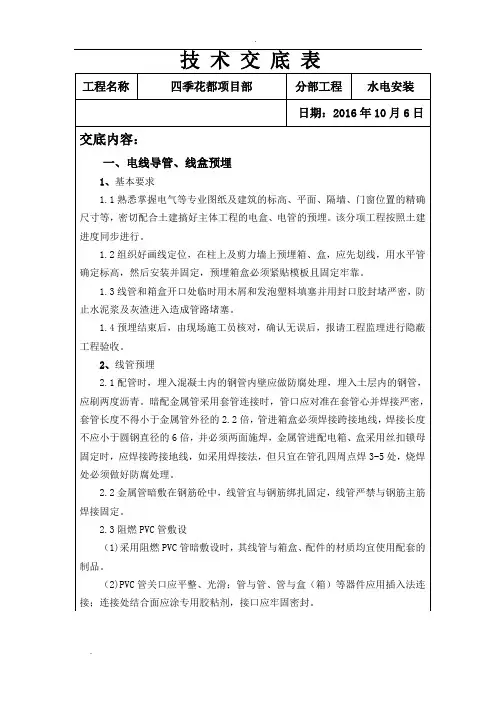

技术交底表工程名称四季花都项目部分部工程水电安装日期：2016年10月6日交底内容：一、电线导管、线盒预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

（2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度序号电管弯曲数量电管允许最大长度（米）1 无弯曲302 1个弯曲203 2弯曲154 3弯曲8（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

水电预留预埋施工技术交底水电预留预埋施工技术交底在建筑工程中，水电预留预埋施工技术是一项非常重要的环节。

这项技术的好坏直接影响到建筑物的质量和使用寿命，因此，进行水电预留预埋施工技术的交底非常重要。

本文将详细介绍水电预留预埋施工技术的流程和注意事项，为相关从业人员提供参考。

水电预留预埋施工技术是指在建筑工程施工过程中，对电气线路、给排水管道等进行预先留置和埋设。

这项技术的目的是为了保证建筑物的质量和使用安全，同时也为后续的装修和维护工作提供便利。

在进行水电预留预埋施工前，需要进行技术交底工作。

技术交底是指将相关的技术信息和方法传递给施工人员进行了解和掌握，以确保施工质量和安全。

在水电预留预埋施工技术交底中，需要重点强调以下内容：1.熟悉施工图纸：施工人员需要认真阅读施工图纸，了解水电预留预埋的具体要求和位置。

2.规范操作：施工过程中需要遵循相关的规范和标准，确保施工质量符合要求。

3.注意安全：施工过程中需要注意安全，遵守安全操作规程，防止发生意外事故。

4.保证质量：施工人员需要保证施工质量，严格按照施工图纸和规范进行操作。

水电预留预埋施工主要包括以下步骤：1.预留洞口的定位：根据施工图纸确定预留洞口的尺寸和位置。

2.预留洞口的开凿：在混凝土结构上按照预留洞口的尺寸进行开凿。

3.管道敷设：将电气线路、给排水管道等进行预先敷设。

4.钢筋焊接：对预留洞口进行钢筋焊接，以确保其牢固性。

5.验收：在完成水电预留预埋施工后，需要进行验收，确保施工质量符合要求。

在水电预留预埋施工过程中，需要注意以下事项：1.预留洞口的尺寸和位置要准确，以免影响后续的施工和维修。

2.管道敷设时要保证其顺畅性和牢固性，避免在施工过程中出现漏水、漏电等安全问题。

3.钢筋焊接时要保证焊接质量和焊接点的牢固性，确保预留洞口的稳定性和承载能力。

4.在施工过程中要注意保护好已完成的施工部分，避免造成损坏。

为了确保水电预留预埋施工的质量和安全，需要进行质量控制和安全措施。

施工技术交底：水电预留预埋工程施工技术交底审核：蒋海平编制：刘汶璋时间：2014-12-20四汇建设集团有限公司水电预埋预留工程施工技术交底工程名称巴中经济开发区新建商业写字楼工程1#楼4、5、6单元施工单位四汇建设集团有限公司作业部位主体施工作业班组水电班组交底单位四汇建设集团有限公司交底负责人田先楚交底地点工程施工现场交底时间年月日接受交底接受交底人员签字详后附表责任班组负责人交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（2)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。
