预留孔洞施工技术交底记录

施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人刚性防水套管（B型）刚性防水套管的下料尺寸按照下表（单位：mm）表3.2.3序号管道公称直径（DN）套管公称直径（DN）翼环宽度（D3-D2）/2套管壁厚（σ）翼环厚度（σ）1 50 65 50 4 102 75 100 50 4 103 100 150 50 4.5 104 150 200 50 6 105 200 250 50 8 126 250 300 50 8 12套管下料尺寸按下图所示1——钢制套管2——止水翼环施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人3）柔性防水套管本工程要求管道穿越外墙、消防水池进出水管道均需预埋柔性防水套管，柔性防水套管采用预制加工的成品套管。

消防水池进出水管采用A型柔性防水套管（如下图），外墙处采用B型柔性防水套管（如下图）。

A型柔性防水套管施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人B型柔性防水套管（3）套管的加工焊接采用手工电弧焊，焊条采用E4303，牌号J422，在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。

焊好后，把焊渣清理干净，焊接完成后去除套管两端的毛刺，以及翼环的毛刺，再刷两遍以上的防锈漆。

3.2.2套管的安装（1）定位、放线套管的位置定位、放线采用盒尺、水准仪等仪器，以土建的结构50线以及施工单位西安站改项目经理部日期交底提要：预留预埋施工安装 交底内容：技术负责人交底人接受交底人序号 套管安装位置套管安装样图符号说明4穿建筑内隔墙套管453211-钢管 2-钢套管 3-密封填料 4-隔墙5-不锈钢装饰板（明露管道适用）5穿无防水要求的 楼板1-钢管 2-钢套管 3-密封填料 4-楼板3.2.3洞口的预留配合土建进行预留孔洞是保证工程顺利进行，保证结构验收的重要环节。

管道预留孔洞施工技术交底
施工单位建设单位
分项工程名称给排水预留交底部门项目部
交底内容：
1、施工准备
（1）仔细审阅图纸，检查核验各种设备孔洞及结构图上孔洞的数量及位置，及时对图纸上出现的预留孔洞位置进行标注，核验预留的孔洞的数量、尺寸、标高、轴线，如与设备专业位置发生矛盾应及时与工长联系，寻求解决。

2、孔洞预留作业
（1）现场核对预留孔洞的轴线位置、标高，检查预留孔洞位置是否与图纸位置相符，与其他专业有无冲突，并用油漆在模板上标出位置。

（2）待结构主筋绑扎完后，将套管绑于周围主筋上，绑扎要牢固，不得在钢筋上焊接固定，不得在钢筋上引弧焊接。

（3）各种预留孔洞在与结构钢筋有矛盾时，不得私自断筋，必须与土建及设计等有关人员进行协商，办好手续后方可断筋，并由土建进行补强处理。

（4）施工中遇到管道冲突时，要及时上报，不得自行处理，注意与其它专业配合施工。

3、注意事项
（1）施工图中所注管道标高重力流污、废水排水管道为管内底标高，其余均为管中心标高，在安装套管时应特别注意管道种类，防止安装高度错误。

（2）在土建施工过程中，安排管道预埋人员值班，随时检查模具是否有跑位、损坏和漏留情况的发生。

（3）预留前应详细了解卫生器具的安装尺寸，以便有针对性的进行孔洞的预留。

（4）套管预制加工、孔洞预留及套管安装施工中，应严格遵守安全交底中有关要求，防止安全事故发生。

审核人：交底人：接受交底人：年月日作业班组签名：。

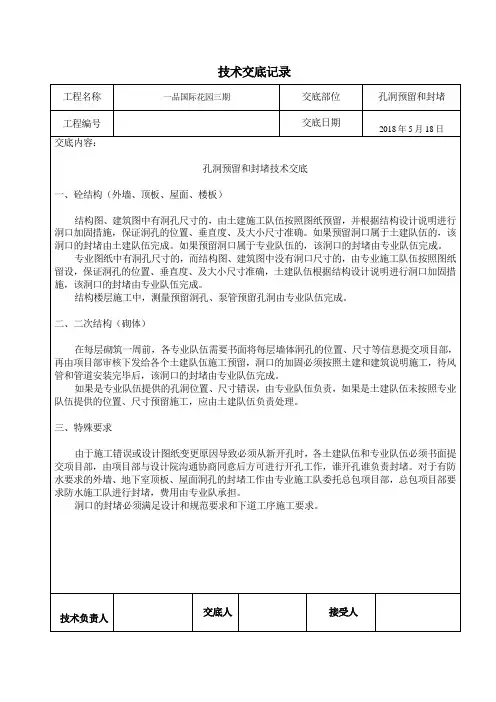

施工洞的留置及处理技术交底记录一、施工洞的留置技术交底施工洞是指在建筑施工过程中为了便于通行、安装设备或进行其他工程作业而在墙体或地面上开设的孔洞。

施工洞的留置技术交底是为了确保施工质量和施工安全，下面是施工洞的留置技术交底的具体内容：1.留置位置：确定施工洞的具体位置和尺寸，包括洞口的高度、宽度和与周围结构的间距等。

要与设计图纸和施工图纸进行核对，并根据现场实际情况进行调整。

2.留置方法：确定施工洞的留置方法，可以采用钻孔、切割等方式进行开洞。

要根据施工洞的尺寸和结构要求，选择合适的留置方法，并组织专业人员进行施工，确保施工质量。

3.留置时间：确定施工洞的留置时间，根据施工进度和工期安排，制定施工洞的开设计划。

要与相关人员进行沟通和协调，确保施工洞的开设及时，不影响施工进度。

4.安全措施：确定施工洞的安全措施，包括施工洞的施工保护和临时封堵措施等。

要根据施工洞的位置和用途，制定相应的安全措施，并进行详细的交底，确保施工现场的安全。

二、施工洞的处理技术交底施工洞的处理是指在施工完成后对施工洞进行封堵、修复等工作，以保证建筑结构的完整和安全。

下面是施工洞的处理技术交底的具体内容：1.封堵材料：确定施工洞的封堵材料，要选择能够与周围结构相容的材料，并满足防火、防水、防潮等要求。

要根据施工洞的位置和用途，确定封堵材料的性能和规格，并进行交底。

2.封堵方法：确定施工洞的封堵方法，可以采用砌块封堵、砼封堵等方式进行修复。

要根据施工洞的尺寸和结构要求，选择合适的封堵方法，并组织专业人员进行施工，确保封堵质量。

3.施工顺序：确定施工洞的处理顺序，包括封堵施工、修复施工和清理杂物等工作。

要根据施工洞的数量和位置，合理安排施工顺序，并组织专业人员进行施工，确保施工进度。

4.质量验收：确定施工洞处理的质量验收标准和方法，包括视觉检查、抗压强度检测等。

要根据施工质量验收规范，制定验收标准和程序，并进行相关人员的交底，确保施工质量。

编号—002预埋施工质量技术交底记录工程名称大理滨海俊园项目（一期）交底日期2013年11月28日分部分项工程名称预留预埋施工交底地点项目部会议室交底内容：一、作业条件：土建钢筋基本绑扎完毕二、材料与机械设备：1、材料：PVC管φ32、φ25 、φ20及其配件，穿筋线盒，7cm圆线盒、5cm圆线盒泡沫，钢套管、圆钢，焊条、油漆等2、机械设备：电焊机、切割机等三、交底内容：（一）、给排水预埋1、套管制作：所有套管管径比管道管径大两号。

套管长度的确定因本工程剪力墙有多种规格，因此穿剪力墙的套管长度由主工长结合建筑施工图确定；穿楼板套管长度：考虑到此工程为精装修工程，穿楼板钢套管长度要求高于混凝土板面10cm，标准层板厚度为10cm，套管长度为23cm；穿外剪力墙给排水管的钢套管必须焊制止水环，止水环半径比套管大10cm。

2、套管孔洞定位及安装本工程给水管标高为管道中心标高，排水管标高为内底面标高，对于安装在墙体上的套管，按照预留预埋的优化图纸结合建施图确定基准控制线，利用钢卷尺等工具确定安装位置，确定标高，做出标记。

部分要求较高的部位需要采用红外线测距仪超平，保证定位精确和视觉美观。

待钢筋基本绑扎完毕时，利用辅筋将套管和主筋焊接固定。

对于预留在楼板上的套管，按照图纸找准相关结构桩或梁，利用钢卷尺等测量工具引至需要预留孔洞处并做好标记利用吊线方式保证套管与套管中心线在一条直线上。

将套管与板面钢筋绑扎固定。

套管内必须填满填充物防止混凝土进入套管内。

3、卫生间、厨房与阳台下水口，穿楼板的排水只管采用PVC成品预埋直接，施工方法及注意事项后期在另行做专项技术交底；4、剪力墙给排水管槽预留采用PVC32管，预留是必须绑扎稳固；5、板面给排水留槽采用DN32钢管，压槽时间及取出时间必须合理（后期作专项技术交底）。

（二）、电气预埋1、跷板开关距地1.45m暗装，距门边0.2m。

2、普通插座距地0.35m暗装（线管敷设由底板引至）3、防水型插座，底边距地1.55m暗装4、照明配电箱、动力控制箱距地1.65m明装；5、安全出口标志灯底部距门头0.2m暗装，疏散方向指示灯沿墙柱为底边距地0.55m暗装，镜前灯安装高度为2.4m ；6、同一个区域内的开关等设备必须在同一高度（图纸标高相同），同层要求尽量平齐；7、同一墙体上强弱电插座间距最小为为0.3m，两边设备距墙柱、门边0.2m；8、剪力墙的设备线盒预埋时，要求一次性预埋到位，加辅助钢筋，把线盒上、下、左、右侧点焊在辅助钢筋上，以防线盒移位造成管路堵塞；要求用土建拉筋将线盒处的前后排剪力墙钢筋固定，确保因浇筑前后排钢筋移位影响线盒位置的精确度；9、线管与线管、线管与线盒接头处必须采用专用胶布裹紧，防止浇筑混凝土时混凝土进入线管、盒内；线盒必须佩戴锁冒10、剪力墙线盒用泡沫封堵，泡沫尽量凸出剪力墙钢筋面，确保浇筑后线盒过深。

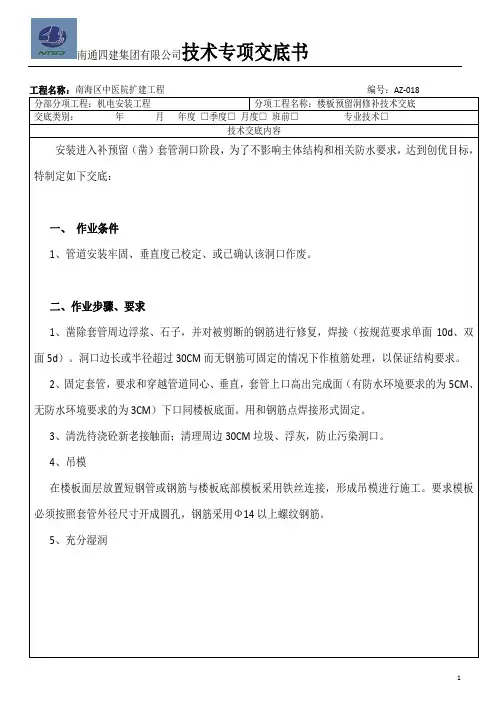

技术、质量交底记录技术交底内容:一、交底说明车站在xxx施工时预留孔洞，，现因施工需要将孔洞封堵，需要将车站主体设有预留钢筋接驳器凿出并连接钢筋浇筑砼进行封堵。

为此，xxx站主体结构xxx预留孔洞封堵进行交底。

二、施工工艺工艺流程：模板安装一＞孔洞开凿接驳器一＞钢筋安装一＞浇筑砼----------―＞养护一＞模板拆除三、施工要求（一）模板安装1、为确保本工程孔洞封堵良好，在模板安装前检查其质量，凡有缺棱、掉角、扭曲、锈蚀的一律不用，以确保模板接缝不漏浆。

模板要求模内干净、无杂物，拼缝严密，模板接缝宽度不大于1.0mm，无漏浆缝隙。

2、模板安装必须按模板的施工设计进行，严禁任意变动。

3、模板及其支撑系统在安装过程中，要设置临时固定设施，严防倾覆。

模板必须有一定刚度，而加固支撑和连接杆必须牢固，确保结构的几何尺寸。

4、支撑要按工序进行，模板没有固定前，不得进行下道工序。

模板下方设置4根方木均匀布置，再将模板方木用6组对拉丝2组钢管固定于孔洞5、下方，模板与孔洞下方混凝土接触要密实不漏缝隙。

7、上下钢管要用对拉丝杆和蝴蝶扣固定，并保证固定牢靠。

立面图（二）孔洞开凿接驳器1、凿除车站主体侵线混凝土时，注意保护接驳器。

在凿除车站主体孔洞混凝土过程中，必须人工凿除，凿除厚度要小，多凿几层，尽可能少破坏接驳器。

2、对凿出的车站主体接驳器，进行清理、保护，预留接驳器钢筋如有弯曲，进行调直，确保后期可以与钢筋有效连接。

3、车站主体预留不合格的或者在凿除过程中破坏的不可恢复的接驳器，进行植筋处理，植筋规格与车站预留接驳器规格相同，植筋深度符合规范及技术交底要求。

（三）钢筋安装1、钢筋丝头经检验合格后应保持千净无损伤。

2、所连钢筋规格必须与连接套规格一致。

3、连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。

连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头;连接成型后用红油漆作出标记，以防遗漏。

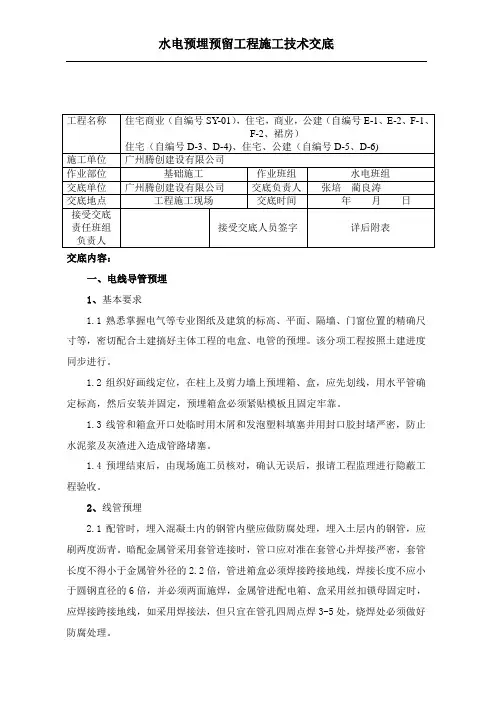

交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。

1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。

1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。

1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。

2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。

暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。

2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。

2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。

PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。

（2)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。

（3)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。

线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

南昌轨道交通1号线一期工程土建四标段
预留混凝土浇捣孔封堵施工方案
中铁隧道集团集团二处有限公司
南昌轨道交通1号线一期工程土建四标段项目经理部
二○一四年五月二十五日
一工程概况
由于车站轨顶风道板混凝土施工工艺要求，需要在中板混凝土浇筑时，在中板上预留部分孔洞，用以在轨顶风道施工过程中，从预留孔中下料和振捣。

轨顶风道施工完成后，需对预留孔进行封堵。

二封堵方法
首先凿除孔洞内的PVC管，然后将孔壁凿毛，然后在预留孔中心处板面上凿28cm长的凹槽，凹槽深度至板上层钢筋，在凹槽内放置一根25mm直径的钢筋，再使用加工成型的25mm直径的竖向挂筋及封底钢板将浇捣孔底板封严，竖向挂筋与横向挂筋通过φ22加强筋焊接牢固，检查焊接牢固后，浇筑混凝土至板面。

见下图：
浇捣孔封堵示意图
1。

施工洞留置技术交底记录日期：2024年4月5日地点：工地办公室参与人员：项目经理、施工队长、施工洞留置技术负责人、施工队员一、引言本次施工洞留置技术交底记录旨在确保施工队员对洞留置技术的理解和掌握，保障施工质量和工期的顺利进行。

二、洞留置技术概述1.洞留置是指在施工中预留的洞口，在一段时间内保持开放状态，用于后续安装设备、管线等需要穿越的部位。

2.洞留置需根据具体情况进行尺寸设计、施工方式选择和施工材料选用。

三、洞留置的常见施工方式1.切割法：使用切割机械或手工工具进行墙体切割，留置所需的空间。

2.打孔法：使用钻孔机或冲击机进行墙体打孔，再进行空间的清理和修整。

3.挤压法：使用挤压设备将墙体挤压成洞状，形成留置空间。

4.砌筑法：在施工过程中留置空间进行墙体的砌筑，要求砌筑工艺符合规范要求。

四、施工洞留置的关键工艺控制1.洞口尺寸的控制：根据后续设备或管线尺寸确定洞口尺寸，确保留置空间的准确性。

2.施工材料选用：选择适当的墙体材料，如混凝土、砖块等，根据洞口设计要求进行施工。

3.施工工艺控制：确保施工过程中的水平和垂直度，防止产生不平整或倾斜现象。

4.留置空间防水处理：根据需要，在留置空间内进行防水处理，确保后续安装设备或管线的正常使用。

5.留置空间的安全措施：施工过程中需采取相应的安全措施，如悬挂警示标志，设置警戒线等，确保施工人员安全。

五、施工洞留置的质量验收标准1.洞口尺寸符合设计要求，满足后续设备或管线的安装要求。

2.洞口边缘整齐平滑，无明显的破损、开裂及浮砂现象。

3.留置空间内部结构牢固，不存在倾斜或不平整的情况。

4.留置空间内部防水处理完善，无渗水现象。

六、施工洞留置的注意事项1.洞留置施工需严格按照设计图纸要求进行，不得随意更改或省略施工步骤。

2.施工人员在施工洞附近需注意安全距离，避免发生事故。

3.洞留置施工前需进行现场勘察和安全检查，确保施工条件符合要求。

4.洞留置施工完成后需进行质量验收，确认符合标准后方可进行后续施工工序。

水电预埋预留施工安全技术交底20.使用人字梯时，人字梯与地面的夹角应在60〜70度，梯子中间安全绳必须挂牢，梯子不得垫高或有缺档，严禁站在梯子最上端的两档进行作业，应有专人扶梯子防止梯子倒塌；使用单梯时也要有专人看护、扶梯防止意外事故发生。

21.施工时注意成品保护不得随意更改、破坏，如需更改时必须经领导同意。

22.每日下班前要进行确认检查，机电是否拉闸、断电、用火是否熄灭，是否留下隐患，施工垃圾自产自清，完活料尽场地清，所有工作确认无误后方可离开施工场地焊工特别注意事项：1、电焊工操作人员必须受过专门的培训。

塾悉电焊机的结构、作用、工作原理及维护规则。

并经安全部门考试合格者方可上岗。

2、为了防止触电事故的发生。

按规定穿戴防护工作服、电焊手套和绝缘鞋外还应保持干燥和清洁。

个人防护用品还有电焊帽、护目镜等应正确使用。

3、焊接工作开始前，应首先检查焊机和工具是否完好和安全可靠，焊钳焊接电缆的绝缘是否有损坏的地方。

焊机外壳接地和焊机的各焊线点接触是否良好。

不允许末进行安全检查就开始操作。

4、在狭小空间、容器和管道工作时，为了防止触电必须穿绝缘鞋，鞋下垫有橡胶板或其他绝缘衬垫，最好两人轮换工作以便互相照看，否则需有一名监护人员随时注意操作人员的安全情况，一遇到有危险情况就立即切换电源进行抢救。

5、身体出汗使衣服潮湿时切勿靠在带电的钢板或工件上，以防止触电。

6、工作地点潮湿时，地面应铺有橡胶板或其他绝缘材料。

7、更换焊条时，一定要戴皮手套，不要赤手操作。

8、在带电情况下，为了安全焊钳不得夹在腋下去搬运被焊工件或将焊接电缆挂在脖子上。

9、推拉闸刀开关时，脸部应侧对电闸，以防止短路造成的电弧烧伤眼睛。

10、在敲药皮时，应冷却后戴好护目镜进行清除，以防电渣崩进眼睛。

11、工作前，应开具动火证，并有一名防火监护人员，配备灭火器。

12、下列操作必须在切断电源后才能进行：（1）改变焊机接头时。

（2）更换焊件需要改接二次回路时。

预留孔洞技术交底咱们今天就好好唠唠预留孔洞这事儿。

先说这预留孔洞啊，在建筑施工里那可是相当重要的一个环节。

就像我之前参与的一个学校建设项目，当时有个教学楼的管道预留孔洞就出了岔子。

那是个夏天，天气热得让人烦躁。

施工进行得热火朝天，大家都在埋头苦干。

可到了安装管道的时候，问题来了！之前预留的孔洞位置不对，不是偏高就是偏低，还有的大小不合适。

这可把大家愁坏了，重新打孔吧，费时费力，还影响结构安全；不重新弄吧，管道安装不进去，后续的工作都没法开展。

就因为这预留孔洞的失误，整个工程进度都被耽误了，工人们只能加班加点地补救。

那场面，真是又累又无奈。

所以啊，咱们得重视这预留孔洞的工作，不能马虎。

首先说这预留孔洞的位置，那得根据设计图纸，仔仔细细地测量好。

比如说，排水管道的预留孔洞，就得考虑到坡度的问题，不然水排不出去，那可就麻烦大了。

还有电气管道的预留孔洞，要避开梁柱的钢筋，不然打到钢筋，可不仅仅是孔洞的问题，还会影响整个建筑的结构安全。

再说这孔洞的大小，也得恰到好处。

太小了，管道穿不过去；太大了，又不好封堵，容易出现渗漏。

就像我们之前那个项目，有个空调管道的预留孔洞就留大了，结果封堵的时候费了好大的劲，用了好多的防水材料，还是有点渗水。

在施工的时候，还得注意保护好预留的孔洞。

别让建筑垃圾掉进去把它给堵了，或者是在施工过程中不小心把它给破坏了。

这预留孔洞啊，就像是给管道提前准备好的“家”，这个“家”要是准备不好，管道住得不舒服，咱们后续的工作也就别想顺利进行。

最后，我再啰嗦几句。

大家在施工的时候一定要认真仔细，多检查几遍，千万别嫌麻烦。

不然等到出了问题再去补救，那可就真的是得不偿失啦。

希望大家都能把预留孔洞这活儿干漂亮，让咱们的工程顺顺利利的！。
