预留孔洞施工技术交底记录2

施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人刚性防水套管（B型）刚性防水套管的下料尺寸按照下表（单位：mm）表3.2.3序号管道公称直径（DN）套管公称直径（DN）翼环宽度（D3-D2）/2套管壁厚（σ）翼环厚度（σ）1 50 65 50 4 102 75 100 50 4 103 100 150 50 4.5 104 150 200 50 6 105 200 250 50 8 126 250 300 50 8 12套管下料尺寸按下图所示1——钢制套管2——止水翼环施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人3）柔性防水套管本工程要求管道穿越外墙、消防水池进出水管道均需预埋柔性防水套管，柔性防水套管采用预制加工的成品套管。

消防水池进出水管采用A型柔性防水套管（如下图），外墙处采用B型柔性防水套管（如下图）。

A型柔性防水套管施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人B型柔性防水套管（3）套管的加工焊接采用手工电弧焊，焊条采用E4303，牌号J422，在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。

焊好后，把焊渣清理干净，焊接完成后去除套管两端的毛刺，以及翼环的毛刺，再刷两遍以上的防锈漆。

3.2.2套管的安装（1）定位、放线套管的位置定位、放线采用盒尺、水准仪等仪器，以土建的结构50线以及施工单位西安站改项目经理部日期交底提要：预留预埋施工安装 交底内容：技术负责人交底人接受交底人序号 套管安装位置套管安装样图符号说明4穿建筑内隔墙套管453211-钢管 2-钢套管 3-密封填料 4-隔墙5-不锈钢装饰板（明露管道适用）5穿无防水要求的 楼板1-钢管 2-钢套管 3-密封填料 4-楼板3.2.3洞口的预留配合土建进行预留孔洞是保证工程顺利进行，保证结构验收的重要环节。

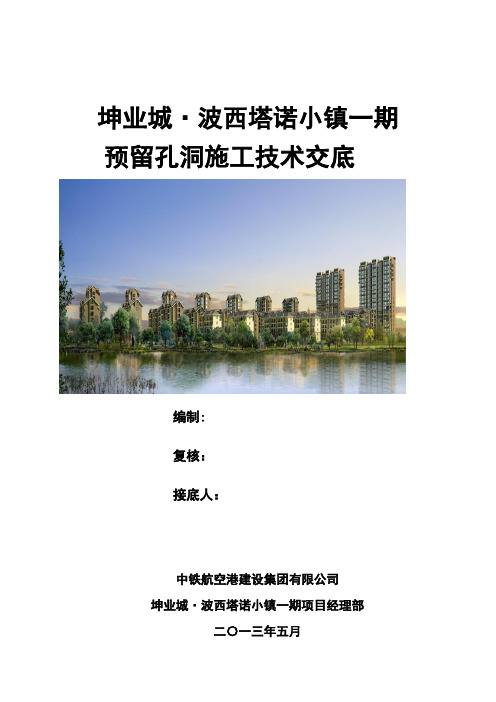

坤业城·波西塔诺小镇一期预留孔洞施工技术交底
编制:
复核：
接底人：
中铁航空港建设集团有限公司
坤业城·波西塔诺小镇一期项目经理部
二〇一三年五月
技术交底记录表施工单位：中国中铁航空港建设集团有限公司
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

施工洞的留置及处理技术交底记录一、施工洞的留置技术交底施工洞是指在建筑施工过程中为了便于通行、安装设备或进行其他工程作业而在墙体或地面上开设的孔洞。

施工洞的留置技术交底是为了确保施工质量和施工安全，下面是施工洞的留置技术交底的具体内容：1.留置位置：确定施工洞的具体位置和尺寸，包括洞口的高度、宽度和与周围结构的间距等。

要与设计图纸和施工图纸进行核对，并根据现场实际情况进行调整。

2.留置方法：确定施工洞的留置方法，可以采用钻孔、切割等方式进行开洞。

要根据施工洞的尺寸和结构要求，选择合适的留置方法，并组织专业人员进行施工，确保施工质量。

3.留置时间：确定施工洞的留置时间，根据施工进度和工期安排，制定施工洞的开设计划。

要与相关人员进行沟通和协调，确保施工洞的开设及时，不影响施工进度。

4.安全措施：确定施工洞的安全措施，包括施工洞的施工保护和临时封堵措施等。

要根据施工洞的位置和用途，制定相应的安全措施，并进行详细的交底，确保施工现场的安全。

二、施工洞的处理技术交底施工洞的处理是指在施工完成后对施工洞进行封堵、修复等工作，以保证建筑结构的完整和安全。

下面是施工洞的处理技术交底的具体内容：1.封堵材料：确定施工洞的封堵材料，要选择能够与周围结构相容的材料，并满足防火、防水、防潮等要求。

要根据施工洞的位置和用途，确定封堵材料的性能和规格，并进行交底。

2.封堵方法：确定施工洞的封堵方法，可以采用砌块封堵、砼封堵等方式进行修复。

要根据施工洞的尺寸和结构要求，选择合适的封堵方法，并组织专业人员进行施工，确保封堵质量。

3.施工顺序：确定施工洞的处理顺序，包括封堵施工、修复施工和清理杂物等工作。

要根据施工洞的数量和位置，合理安排施工顺序，并组织专业人员进行施工，确保施工进度。

4.质量验收：确定施工洞处理的质量验收标准和方法，包括视觉检查、抗压强度检测等。

要根据施工质量验收规范，制定验收标准和程序，并进行相关人员的交底，确保施工质量。

编号—002预埋施工质量技术交底记录工程名称大理滨海俊园项目（一期）交底日期2013年11月28日分部分项工程名称预留预埋施工交底地点项目部会议室交底内容：一、作业条件：土建钢筋基本绑扎完毕二、材料与机械设备：1、材料：PVC管φ32、φ25 、φ20及其配件，穿筋线盒，7cm圆线盒、5cm圆线盒泡沫，钢套管、圆钢，焊条、油漆等2、机械设备：电焊机、切割机等三、交底内容：（一）、给排水预埋1、套管制作：所有套管管径比管道管径大两号。

套管长度的确定因本工程剪力墙有多种规格，因此穿剪力墙的套管长度由主工长结合建筑施工图确定；穿楼板套管长度：考虑到此工程为精装修工程，穿楼板钢套管长度要求高于混凝土板面10cm，标准层板厚度为10cm，套管长度为23cm；穿外剪力墙给排水管的钢套管必须焊制止水环，止水环半径比套管大10cm。

2、套管孔洞定位及安装本工程给水管标高为管道中心标高，排水管标高为内底面标高，对于安装在墙体上的套管，按照预留预埋的优化图纸结合建施图确定基准控制线，利用钢卷尺等工具确定安装位置，确定标高，做出标记。

部分要求较高的部位需要采用红外线测距仪超平，保证定位精确和视觉美观。

待钢筋基本绑扎完毕时，利用辅筋将套管和主筋焊接固定。

对于预留在楼板上的套管，按照图纸找准相关结构桩或梁，利用钢卷尺等测量工具引至需要预留孔洞处并做好标记利用吊线方式保证套管与套管中心线在一条直线上。

将套管与板面钢筋绑扎固定。

套管内必须填满填充物防止混凝土进入套管内。

3、卫生间、厨房与阳台下水口，穿楼板的排水只管采用PVC成品预埋直接，施工方法及注意事项后期在另行做专项技术交底；4、剪力墙给排水管槽预留采用PVC32管，预留是必须绑扎稳固；5、板面给排水留槽采用DN32钢管，压槽时间及取出时间必须合理（后期作专项技术交底）。

（二）、电气预埋1、跷板开关距地1.45m暗装，距门边0.2m。

2、普通插座距地0.35m暗装（线管敷设由底板引至）3、防水型插座，底边距地1.55m暗装4、照明配电箱、动力控制箱距地1.65m明装；5、安全出口标志灯底部距门头0.2m暗装，疏散方向指示灯沿墙柱为底边距地0.55m暗装，镜前灯安装高度为2.4m ；6、同一个区域内的开关等设备必须在同一高度（图纸标高相同），同层要求尽量平齐；7、同一墙体上强弱电插座间距最小为为0.3m，两边设备距墙柱、门边0.2m；8、剪力墙的设备线盒预埋时，要求一次性预埋到位，加辅助钢筋，把线盒上、下、左、右侧点焊在辅助钢筋上，以防线盒移位造成管路堵塞；要求用土建拉筋将线盒处的前后排剪力墙钢筋固定，确保因浇筑前后排钢筋移位影响线盒位置的精确度；9、线管与线管、线管与线盒接头处必须采用专用胶布裹紧，防止浇筑混凝土时混凝土进入线管、盒内；线盒必须佩戴锁冒10、剪力墙线盒用泡沫封堵，泡沫尽量凸出剪力墙钢筋面，确保浇筑后线盒过深。

技术、质量交底记录技术交底内容:一、交底说明车站在xxx施工时预留孔洞，，现因施工需要将孔洞封堵，需要将车站主体设有预留钢筋接驳器凿出并连接钢筋浇筑砼进行封堵。

为此，xxx站主体结构xxx预留孔洞封堵进行交底。

二、施工工艺工艺流程：模板安装一＞孔洞开凿接驳器一＞钢筋安装一＞浇筑砼----------―＞养护一＞模板拆除三、施工要求（一）模板安装1、为确保本工程孔洞封堵良好，在模板安装前检查其质量，凡有缺棱、掉角、扭曲、锈蚀的一律不用，以确保模板接缝不漏浆。

模板要求模内干净、无杂物，拼缝严密，模板接缝宽度不大于1.0mm，无漏浆缝隙。

2、模板安装必须按模板的施工设计进行，严禁任意变动。

3、模板及其支撑系统在安装过程中，要设置临时固定设施，严防倾覆。

模板必须有一定刚度，而加固支撑和连接杆必须牢固，确保结构的几何尺寸。

4、支撑要按工序进行，模板没有固定前，不得进行下道工序。

模板下方设置4根方木均匀布置，再将模板方木用6组对拉丝2组钢管固定于孔洞5、下方，模板与孔洞下方混凝土接触要密实不漏缝隙。

7、上下钢管要用对拉丝杆和蝴蝶扣固定，并保证固定牢靠。

立面图（二）孔洞开凿接驳器1、凿除车站主体侵线混凝土时，注意保护接驳器。

在凿除车站主体孔洞混凝土过程中，必须人工凿除，凿除厚度要小，多凿几层，尽可能少破坏接驳器。

2、对凿出的车站主体接驳器，进行清理、保护，预留接驳器钢筋如有弯曲，进行调直，确保后期可以与钢筋有效连接。

3、车站主体预留不合格的或者在凿除过程中破坏的不可恢复的接驳器，进行植筋处理，植筋规格与车站预留接驳器规格相同，植筋深度符合规范及技术交底要求。

（三）钢筋安装1、钢筋丝头经检验合格后应保持千净无损伤。

2、所连钢筋规格必须与连接套规格一致。

3、连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。

连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头;连接成型后用红油漆作出标记，以防遗漏。
