2020-2021学年北京101中学高二上学期10月月考理科综合物理试卷及答案

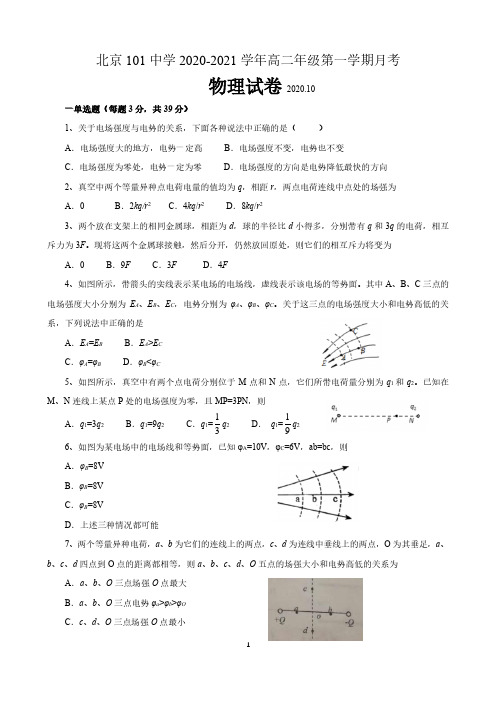

北京101中学2020-2021学年高二年级第一学期月考物理试卷2020.10一单选题（每题3分，共39分）1、关于电场强度与电势的关系，下面各种说法中正确的是（ ）A ．电场强度大的地方，电势一定高B ．电场强度不变，电势也不变C ．电场强度为零处，电势一定为零D ．电场强度的方向是电势降低最快的方向2、真空中两个等量异种点电荷电量的值均为q ，相距r ，两点电荷连线中点处的场强为A ．0B ．2kq/r 2C ．4kq /r 2D ．8kq /r 23、两个放在支架上的相同金属球，相距为d ，球的半径比d 小得多，分别带有q 和3q 的电荷，相互斥力为3F 。

现将这两个金属球接触，然后分开，仍然放回原处，则它们的相互斥力将变为A ．0B ．9FC ．3FD ．4F4、如图所示，带箭头的实线表示某电场的电场线，虚线表示该电场的等势面。

其中A 、B 、C 三点的电场强度大小分别为E A 、E B 、E C ，电势分别为φA 、φB 、φC 。

关于这三点的电场强度大小和电势高低的关系，下列说法中正确的是A ．E A =EB B ．E A >E CC ．φA =φBD ．φB <φC5、如图所示，真空中有两个点电荷分别位于M 点和N 点，它们所带电荷量分别为q 1和q 2。

已知在M 、N 连线上某点P 处的电场强度为零，且MP=3PN ，则A ．q 1=3q 2B ．q 1=9q 2C ．q 1=13q 2D ． q 1=19q 2 6、如图为某电场中的电场线和等势面，已知φA =10V ，φC =6V ，ab=bc ，则A ．φB =8VB ．φB =8VC ．φB =8VD ．上述三种情况都可能7、两个等量异种电荷，a 、b 为它们的连线上的两点，c 、d 为连线中垂线上的两点，O 为其垂足，a 、b 、c 、d 四点到O 点的距离都相等，则a 、b 、c 、d 、O 五点的场强大小和电势高低的关系为A ．a 、b 、O 三点场强O 点最大B ．a 、b 、O 三点电势φa >φb >φOC ．c 、d 、O 三点场强O 点最小D．c、d、O三点电势高低相等8、一个点电荷从静电场中的a点移到b点，其电势能的变化为零，则A．a、b两点的电场强度一定相等B．该点电荷一定沿等势面运动C．作用于该电荷的电场力与其运动方向总是垂直的D．a、b两点的电势一定相等9、关于电容器的电容，下列说法正确的是A．电容器所带电荷量越多，其电容一定越大B．电容器两板间的电压越高，其电容一定越大C．电容器不带电时，其电容一定为零D．电容器的电容只由它本身特性决定10、假设空间某一静电场的电势φ随x变化情况如图9所示，根据图中信息可以确定下列说法中正确的是A．空间各点场强的方向均与x轴垂直B．电荷沿x轴从0移到x1的过程中，一定不受电场力的作用C．正电荷沿x轴从x2移到x3的过程中，电场力做正功，电势能减小D．负电荷沿x轴从x4移到x5的过程中，电场力做负功，电势能增加11、如图所示，A、B是两个带有绝缘支架的金属球，它们原来均不带电，并彼此接触。

2020-2021学年北京101中学高三上学期10月阶段性考试物理卷（解析版）姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1. （知识点：自由落体运动）我国优秀跳水运动员曾多次获得跳水的世界冠军，为祖国赢得了荣誉。

国家队某运动员在一次10m跳台的跳水比赛中，从跳台上跳起到达最高点时，他的重心离跳台台面的高度为1.5m，在下落过程中他要做一系列动作，当下落到伸直双臂手触及水面时还要做一个翻掌压水花的动作，当手接触水面时他的重心离水面的距离是1.0m。

他触水后由于水对他的阻力作用（这个阻力包括浮力和由于运动而受到的水的阻碍作用），他将做减速运动，其重心下沉的最大深度离水面4.5m。

不计空气阻力，g取10m／s2。

（1）估算他在下落过程中可用完成一系列动作的时间为多少？（2）运动员触水后到他停止下沉的过程中，所受的阻力是变力，为计算方便我们可以用平均阻力表示他所受到的阻力。

估算水对他的平均阻力约是他自身所受重力的多少倍？【答案】（1）1.4s（2）2.9【解析】试题分析：（1）这段时间人重心下降高度为h=10m+1.5m-1m=10.5m，设空中动作可利用的时间为t，则有：h=gt2得：（2）运动员重l如图所示，质量M=100kg的平板车静止在水平路面上，车身平板离地面的高度h=1.25m。

质量m=50kg的小物块（可视为质点）置于车的平板上，到车尾的距离b=1.0m，物块与车板间、车板与地面间的动摩擦因数均为=0.20。

今对平板车施一水平恒力，使车向右行驶，结果物块从车板上滑落。

物块刚评卷人得分离开车板的时刻，车向右行驶的距离=2.0m。

求：（1）物块在车板上滑行时间；（2）对平板车施加的水平恒力F；（3）物块落地时，落地点到车尾的水平距离。

（取g=10m/s2）【答案】（1）t1=1s（2）F=800N（3）1.75m【解析】试题分析：（1）（2）由牛顿第二定律得：对物块：μmg=ma，a=2m/s2，对小车：F-μ（m+M）g-μmg=Ma′①，物块的位移：s=at2 ②，小车位移：s0=a′t2 ③，物块从小车上滑落时：s0-s=b ④，由①②③④解得：t=1s，F=800N，a′=4m/s2；（3）物块滑落时，小车的速度v′=a′t=4×1=4m/s，物块的速度v=at=1×2=2m/s，滑落后，对小车，由牛顿第二定律得：F-μMg=Ma″，，物块滑落后做平抛运动，h=gt′2，x=vt′小车x′=v′t′+a″t′2，物块落地点到车尾的水平距离s=x′-x，解得s=1.75m考点：牛顿第二定律的综合应用.【名师点睛】此题是牛顿第二定律的综合应用问题；解题的关键是分析清楚物块与小车的运动过程，应用牛顿第二定律、运动学公式、找出两着间的位移关系，即可正确解题；解题时求解物体的加速度是联系运动和力的问题的桥梁.如图所示，轻绳悬挂一质量为m的小球，现对小球再施加一个力F，使小球静止在绳子与竖直方向成60°角的位置上，重力加速度为g。

2020-2021学年北京市101中学高二（上）月考物理试卷（10月份）试题数：22.满分：1001.（单选题.3分）关于电场强度与电势的关系.下面各种说法中正确的是（）A.电场强度大的地方.电势一定高B.电场强度不变.电势也不变C.电场强度为零处.电势一定为零D.电场强度的方向是电势降低最快的方向2.（单选题.3分）真空中.两个等量异种点电荷电量数值均为q.相距为r.两点电荷连线中点处的电场强度的大小为（）A.0B. 2kqr2C. 4kqr2D. 8kqr23.（单选题.3分）两个放在绝缘架上的相同的金属球.相距为d.球的半径比d小得多.分别带有q和3q的电荷.相互斥力为3F.现将这两个金属球接触.然后分开.仍放回原处.则它们的相互斥力变为（）A.0B.FC.3FD.4F4.（单选题.3分）如图所示.带箭头的实线表示某电场的电场线.虚线表示该电场的等势面。

其中A、B、C三点的电场强度大小分别为E A、E B、E C.电势分别为φA、φB、φC．关于这三点的电场强度大小和电势高低的关系.下列说法中正确的是（）A.E A=E BB.E A＞E CC.φA=φCD.φA=φB5.（单选题.3分）如图所示.真空中有两个点电荷分别位于M点和N点.它们所带电荷量分别为q1和q2．已知在M、N连线上某点P处的电场强度为零.且MP=3PN.则（）A.q1=3q2B.q1=9q2q2C.q1= 13D.q1= 1q296.（单选题.3分）如图为某电场中的电场线和等势面.已知φA=10V.φC=6V.ab=bc.则（）A.φB=8VB.φB＞8VC.φB＜8VD.上述三种情况都可能7.（单选题.3分）两个等量异种电荷.a、b为它们的连线上的两点.c、d为连线中垂线上的两点.O为其垂足.a、b、c、d四点到O点的距离都相等.则a、b、c、d、O五点的场强大小和电势高低的关系为（）A.a、b、O三点场强O点最大B.a、b、O三点电势φa＞φb＞φOC.c、d、O三点场强O点最小D.c、d、O三点电势高低相等8.（单选题.3分）一个点电荷从静电场中的a点移到b点.其电势能的变化为零.则（）A.a、b两点的电场强度一定相等B.该点电荷一定不沿等势面运动C.作用于该点电荷的电场力与其运动方向总是垂直的D.a、b两点的电势一定相等9.（单选题.3分）关于电容器和电容.下列说法正确的是（）A.电容器所带的电荷越多.其电容一定越大B.电容器两板间的电压越高.其电容一定越大C.电容器不带电时.其电容一定为零D.电容器电容只由它本身特性决定10.（单选题.3分）假设空间某一静电场的电势φ随x变化情况如图所示.根据图中信息可以确定下列说法中正确的（）A.空间各点场强的方向均与x轴垂直B.电荷沿x轴从0移到x1的过程中.一定不受电场力的作用C.正电荷沿x轴从x2移到x3的过程中.电场力做正功.电势能减小D.负电荷沿x轴从x4移到x5的过程中.电场力做负功.电势能增加11.（单选题.3分）如图所示.A、B是两个带有绝缘支架的金属球.它们原来均不带电.并彼此接触．现使带负电的橡胶棒C靠近A（C与A不接触）.然后先将A、B分开.再将C移走．关于A、B的带电情况.下列判断正确的是（）A.A带正电.B带负电B.A带负电.B带正电C.A、B均不带电D.A、B均带正电12.（单选题.3分）如图所示.电子在电势差为U1的电场中加速后.垂直射入电势差为U2的偏转电场．在满足电子能射出偏转电场的条件下.下列四种情况中.一定能使电子的偏转角变大的是（）A.U1变小、U2变大B.U1变大、U2变大C.U1变大、U2变小D.U1变小、U2变小13.（单选题.3分）如图所示.两块平行金属板正对着水平放置.两板分别与电源正负极相连；当开关闭合时.一带电液滴恰好静止在两板间的M点.则（）A.当开关闭合时.若减小两板间距.液滴仍静止B.当开关闭合时.若增大两板间距.液滴将上升C.开关再断开后.若减小两板间距.液滴仍静止D.开关再断开后.若增大两板间距.液滴将下降14.（多选题.3分）如图所示为研究决定平行板电容器电容大小因素的实验装置．两块相互靠近的等大正对的平行金属板M、N组成电容器.板N固定在绝缘座上并与静电计中心杆相接.板M和静电计的金属壳都接地.板M上装有绝缘手柄.可以执手柄控制板M的位置．在两板相距一定距离时.给电容器充电.静电计指针张开一定角度．在整个实验过程中.保持电容器所带电荷量不变.对此实验过程的描述正确的是（）A.只将板M从图示位置稍向左平移.静电计指针张角变大B.只将板M从图示位置沿垂直纸面向外的方向稍微平移.静电计指针张角变大C.只将板M从图示位置稍向上平移.静电计指针张角减小D.只在M、N之间插入云母板.静电计指针张角变大15.（多选题.3分）如图所示匀强电场E的区域内.在O点处放置一点电荷+Q.a、b、c、d、e、f为以O点为球心的球面上的点.aecf平面与电场线平行.bedf平面与电场线垂直.则下列说法中正确的是（）A.b、d两点的电场强度相同B.a点的电势大于f点的电势C.点电荷+q在球面上任意两点之间移动时.电场力一定做功D.将点电荷+q在球面上任意两点之间移动.从球面上a点移动到c点的电势能变化量最大16.（填空题.4分）图中的平行直线表示一簇垂直于纸面的等势面。

【全国百强校】黑龙江省哈尔滨市第六中学【最新】高二10月月考物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．关于静电场的等势面，下列说法正确的是( )A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功2．如图，若x轴表示时间，y轴表示速度，则该图象反映了质点做初速度为零的匀加速直线运动时速度与时间的关系。

若x轴和y轴分别表示其它的物理量，则该图象又可以反映某种情况下，相应的物理量之间的关系。

下列说法正确的是（）A．若x轴表示电压，y轴表示电流，则该图象可表示为小灯泡的伏安特性曲线B．若x轴表示电流，y轴表示电阻，则该图象可表示导体电阻随电流变化的关系C．若x轴表示电流，y轴表示功率，则该图象可表示电流通过导体的热功率与电流变化的规律D．若x轴表示电压，y轴表示电量，则该图象可表示平行板电容器所带电量随极板间电压变化的规律3．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是( )A．实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电B．实验中，只将电容器b板向上平移，静电计指针的张角变小C．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大4．喷墨打印机的简化模型如图所示，重力可忽略的墨汁微滴，经带电室带负电后，以速度v垂直匀强电场飞入极板间，最终打在纸上，则微滴在极板间电场中A．向负极板偏转B．电势能逐渐增大C．运动轨迹是抛物线D．运动轨迹与带电量无关5．如图，三个固定的带电小球a、b和c，相互间的距离分别为ab=5cm，bc=3cm，ca=4cm．小球c所受库仑力的合力的方向平行于a、b的连线．设小球a、b所带电荷量的比值的绝对值为k，则（）A．a、b的电荷同号，169 k=B．a、b的电荷异号，169 k=C．a、b的电荷同号，6427 k=D．a、b的电荷异号，6427 k=二、多选题6．如图，质量分别为m A和m B的两小球带有同种电荷，电荷最分别为q A和q B，用绝缘细线悬挂在天花板上．平衡时，两小球恰处于同一水平位置，细线与竖直方向间夹角分别为θ1与θ2（θ1＞θ2）．两小球突然失去各自所带电荷后开始摆动，最大速度分别v A 和v B，最大动能分别为E kA和E kB．则（）A．m A一定小于m B B．q A一定大于q BC．v A一定大于v B D．E kA一定大于E kB7．如图，a、b、c、d为一边长为l的正方形的顶点。

【全国百强校】山西省太原市第五中学【最新】高二10月月考物理（理）试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，质量为m、半径为b的小球，放在半径为a、质量为3m的大空心球内．大球开始静止在光滑的水平面上，当小球从图示位置无初速度地沿大球内壁滚到最低点时，大球移动的距离是（）A．()3a b4-B．a4C．3a4D．a b4-2．一宇宙飞船以v=1.0×104 m/s的速度进入密度为ρ=2.0×10-7 kg/m3的微陨石流中，如果飞船在垂直于运动方向的最大截面积为S=5m2，且认为微陨石与飞船碰撞后都附着在飞船上．为使飞船的速度保持不变，飞船的牵引力应为( )A．100 N B．200 N C．50 N D．150 N3．如图所示，真空中的绝缘水平面上C点左侧的区域水平面光滑且空间存在水平向右的匀强电场，C点的右侧水平面粗糙。

现从左边区域的某点由静止释放带正电绝缘小球A，球A经加速后与置于C点的不带电的绝缘球B发生碰撞，碰撞时间极短，且碰撞中系统无机械能损失，碰撞后B球的速率为碰前A球速率的一半，且两球均停在C点右侧粗糙水平面上的同一点，A、B两球材料相同均可视为质点，则A、B两球的质量之比（）A．1:1B．1:2C．1:3D．1:44．如图所示,人站在小车上，不断用铁锤敲击小车的一端。

下列各种说法哪些是正确的( )①如果地面水平、坚硬光滑，则小车将在原地附近做往复运动②如果地面的阻力较大，则小车有可能断断续续地水平向右运动③因为敲打时，铁锤跟小车间的相互作用力属于内力，小车不可能发生运动④小车能否运动，取决于小车跟铁锤的质量之比，跟其他因素无关A ．①②B ．只有①C ．只有③D ．只有④5．两个等量电荷形成的电场中，以两电荷连线中点为坐标原点，某一方向为x 轴，x 轴上的电场强度E 的大小与x 的变化关系如图甲、乙所示，下列判断正确的是（ ）A ．若以两电荷连线为x 轴，则图甲是两个等量异种电荷形成的电场B ．若以两电荷连线中垂线为x 轴，则图甲是两个等量异种电荷形成的电场C ．若以两电荷连线为x 轴，则图乙是两个等量同种电荷形成的电场D ．若以两电荷连线中垂线为x 轴，则图甲是两个等量同种电荷形成的电场6．均匀带电的球壳在球内空间任意一点产生的场强为零．如图所示，在半球面AB 上均匀分布正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球顶点与球心O 的轴线，在轴线上有M 、N 两点，OM =ON=R/2．已知M 点的场强大小为E ，则N 点的场强大小为（ ）A ．22kq R -E B ．24kq R C ．24kq R -E D ．E二、多选题7．带有(1/4)光滑圆弧轨道、质量为M 的滑车静止置于光滑水平面上，如图所示．一质量为m 的小球以速度v 0水平冲上滑车，当小球上行再返回，并脱离滑车时，以下说法可能正确的是（ ）A ．小球一定沿水平方向向左做平抛运动B ．小球可能沿水平方向向左做平抛运动C ．小球可能做自由落体运动D ．小球可能水平向右做平抛运动8．如图所示，点电荷Q 固定，虚线是带电量为q 的微粒的运动轨迹，微粒的重力不计，a 、b 是轨迹上的两个点，b 离Q 较近，下列判断正确的是A ．Q 一定是带正电荷，Q 一定是带负电荷B ．不管Q 带什么性质的电荷，a 点的场强一定比b 点的小C ．微粒通过a 、b 两点时，加速度方向都是指向QD ．微粒通过a 时的速率比通过b 时的速率大9．如图甲所示，一轻弹簧的两端与质量分别为1m 和2m 的两物块A 、B 相连接，并静止在光滑的水平面上．现使B 瞬时获得水平向右的速度3m/s ，以此刻为计时起点，两物块的速度随时间变化的规律如图乙所示，从图象信息可得A ．在13t t 、时刻两物块达到共同速度1m/s ，且弹簧都处于伸长状态B ．从到4t 时刻弹簧由压缩状态恢复到原长C ．两物体的质量之比为12:m m =1∶2D ．在2t 时刻A 与B 的动能之比为12:8:1k kE E10．如图所示，一块足够长的木板，放在光滑的水平面上，在木板上自左向右放着序号是1、2、3、…19的19个木块，所有木块的质量均为m ，与木板间的动摩擦因数都相同。

山东省济南市山东师范大学附属中学2020-2021学年高二（上）10月学业质量检测物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．一个电流表的满偏电流1mA g I =、内阻500Ωg R =，要把它改装成一个量程为15V 的电压表，应在电流表上（ ）A ．串联一个15kΩ的电阻B ．串联一个14.5kΩ的电阻C ．并联一个15kΩ的电阻D ．并联一个14.5kΩ的电阻2．北京正负电子对撞机的储存环是长为24m 的圆形轨道，某时刻测得环中的电流强度为10mA ，已知这时正在环中运行的电子有5×1011个，电子电量为−1.6×10−19C ，则可估算出这时电子的速率约为（ ）A ．3×108 m⁄sB ．3×106 m⁄sC ．9×107 m⁄sD ．9×106 m⁄s 3．电位器是变阻器的一种。

如图所示，如果把电位器与灯泡串联起来，利用它改变灯泡的亮度，则下列说法正确的是（ ）A ．连接A 、B ，使滑动触头顺时针转动，灯泡变暗B ．连接A 、C ，使滑动触头逆时针转动，灯泡变亮C ．连接A 、C ，使滑动触头顺时针转动，灯泡变暗D ．连接B 、C ，使滑动触头顺时针转动，灯泡变暗4．如图所示，电热水器金属内胆出水口加接一个电阻，在电热水器漏电且接地线失效时，能保障人的安全。

当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V ，由于出水口处有电阻（简称“隔电电阻”）， 使人体两端的电压不高于12V ，下列说法正确的是（ ）A．“隔电电阻”应选用阻值较小的电阻B．“隔电电阻”大于“人体电阻"，且两者串联C．热水器漏电且接地线失效时，“隔电电阻”使人体内无电流通过D．在电热水器漏电且接地线失效时，通过“隔电电阻”的电流远大于通过人体的电流，所以人是安全的5．2021年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1000倍．电导率σ就是电阻率ρ的倒数，即1σρ=．下列说法正确的是( )A．电导率的单位是1 m Ω⋅B．材料的电导率与材料的形状有关C．材料的电导率越小，其导电性能越强D．电导率大小与温度无关6．A、B两灯的额定电压都是110V，A灯的额定功率P A＝100W，B灯的额定功率P B ＝40W，若将两灯同时接入电压恒为220V的电路上，且使两灯均能正常发光，同学们设计了如图所示的甲、乙两种电路，则甲、乙两电路消耗的电功率之比为（）A．2∶7 B．2∶5 C．5∶7 D．3∶77．山东师大附中幸福柳校区有48个班级，9月是全年的用电高峰期，每个教室配备的用电器及其使用情况如下表所示，电费为0.7元/度（1度=1kW· h），则学校所有教室每天用电需要的费用约为（）A．1500 元B．1900 元C．2400 元D．2900元8．如图所示。

北京101中学2021届高三年级上学期10月月考物理试卷一、本题共12小题，每小题3分，共3６分。

在每小题给出的四个选项中,有的小题只有一个选项是正确的，有的小题有多个选项是正确的。

全部选对的得3分，选不全的得2分，有选错或不答的得0分。

1.汽车紧急刹车后，停止运动的车轮在水平地面上滑动直至停止，在地面上留下的痕迹称为刹车线。

由刹车线的长短可知汽车刹车前的速度.已知汽车轮胎与地面之间的动摩擦因数为０。

80，测得刹车线长2５m．汽车在刹车前瞬间的速度大小为重力加速度g取10 m/ｓ2A. 40　m/ｓB.　30 m/sﻩC．10 m/sﻩD. ２0　m/s答案Ｄ解析分析分析刹车后汽车的合外力,进而求得加速度;再根据匀变速运动规律，由位移求得速度。

详解刹车后汽车的合外力为摩擦力f=μmg,加速度a＝fm＝μg=8m/s2；又有刹车线长2５m,故可由匀变速直线运动规律得到汽车在刹车前的瞬间的速度大小/20/v s m s＝；故ABC错误,Ｄ正确；故选D.点睛运动学问题，一般先根据物体受力,利用牛顿第二定律求得加速度，然后再由运动学规律求解相关位移、速度等问题．2。

质量为m的物体用轻绳AB悬挂于天花板上.用水平向左的力F缓慢拉动绳的中点O，如图所示。

用Ｔ表示绳OA段拉力的大小,在O点向左移动的过程中A. F 逐渐变大，T 逐渐变大Ｂ． Ｆ逐渐变大,Ｔ逐渐变小C 。

F 逐渐变小，T 逐渐变大D ． F 逐渐变小，T 逐渐变小答案A解析详解以结点Ｏ为研究对象受力分析如下图所示：由题意知点Ｏ缓慢移动，即在移动过程中始终处于平衡状态,则可知:绳OB 的张力ＴB =mg根据平衡条件可知：Ｔcos θ－T B =０,T sin θ—F =0由此两式可得：Ｆ=T B t ａn θ=ｍg ｔan θBT T cos θ=在结点为Ｏ被缓慢拉动过程中，夹角θ增大,由三角函数可知：Ｆ和T 均变大.Ａ。

　F 逐渐变大，T 逐渐变大与分析相符,故A 正确。

北京第一零一中学2020-2021学年高二物理月考试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 联合国安理会五个常任理事国都拥有否决权，即只要其中一个常任理事国投反对票，提案就不能通过．假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票或弃权时输入“l”，提案通过输出为“l”，通不过输出为“0”，则这个表决器应具有哪种逻辑关系?A．与门B．或门C．非门D．与非门参考答案：B2. 某实验小组在做“力的合成的平行四边形定则”实验时，首先将橡皮条的一端固定在水平木板上。

另一端系上带有绳套的两根细绳。

然后，需要两次拉伸橡皮条，一次是通过两细绳用两个弹簧秤互成角度地拉橡皮条，另一次是用一个弹簧秤通过细绳拉橡皮条。

关于实验对两次拉伸橡皮条的要求，下列说法正确的是A．将橡皮条拉伸相同长度即可B．将橡皮条沿相同方向拉即可C．将弹簧秤都拉到相同刻度D．将橡皮条与细绳的结点拉到相同位置参考答案：D3. 在波的传播方向上，距离一定的P与Q点之间只有一个波谷的四种情况，如图A、B、C、D所示。

已知这四列波在同一种介质中均向右传播，则质点P能首先达到波谷的是（）参考答案：B4. .如图所示，某介质中位于同一条直线上的两个振源相距6m，形成的两列波相向传播，当t0=0时M、N开始振动，且都只振动了一个周期，在t1=0.3s时两列波开始相遇。

若图甲和图乙分别表示振源M、N的振动图象，则下列说法正确的是（）A.两列波的传播速度都等于10m/sB.两列波的波长都等于4mC. t2=0.6s时刻N点经过平衡位置且振动方向向上D. 在两列波相遇过程中，MN的中点p为振动加强点参考答案：5. 长直螺线管中通有电流，沿螺线管中心轴线射入一电子，若螺线管中电流增大，方向不变，电子在螺线管中心轴线上运动情况是A．做匀速直线运动 B．做变加速直线运动C．做变减速直线运动D．做间距变大的螺旋运动参考答案：A二、填空题：本题共8小题，每小题2分，共计16分6. 将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图连接。

2021年高二上学期10月月考物理试卷含解析一、单选题（每小题只有一个选项正确，请把正确的答案填入答题栏中，共8小题，答对得3分，答错或不答得0分，共24分）1．（3分）如图展示了四种导电器件的伏安特性曲线，其中满足欧姆定律的是（）A．B．C．D．2．如图所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数几乎都为U，下列判断正确的是（）A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．如图所示是一火警报警器的部分电路示意图．其中R为用半导体热敏材料制成3的传感器．值班室的显示器为电路中的电流表，a、b之间接报警器．当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（）A．I变大，U变大B．I变大，U变小C．I变小，U变小D．I变小，U变大4．如图所示，直线A为电源的U﹣I图线，曲线B为灯泡电阻的U﹣I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电路的总功率分别是（）A．4W、8W B．2W、4W C．4W、6W D．2W、3W5．如图所示，直线OC为某一直流电源的总功率P总随着总电流I变化的图线，曲线OBC为同一直流电源内部的热功率P r随电流I的变化图线，若A、B对应的横坐标为2A，则下面说法中不正确的是（）A．电源电动势为3V，内阻为1ΩB．线段AB表示的功率为2WC．电流为2A时，外电路电阻为0.5ΩD．电流为3A时，外电路电阻为2Ω6．关于磁感应强度定义B=，正确的说法是（）A．磁场中某点的磁感强度B与F成正比，与IL成反比B．磁场中某处磁感应强度B方向就是放在该点的一小段通电导线的受力F的方向C．磁感应强度B是由磁场本身因素决定的，不随I、L及F的变化而变化D．一小段通电导线放在某处不受磁场力作用，则该处的磁感应强度一定为零7．关于磁感线的描述，下列说法中错误的是（）A．磁感线是用来形象地描述磁场的强弱和方向的一些假想曲线B．它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致C．磁感线总是从磁铁的N极出发，到S极终止的D．直线电流磁场的磁感线，是一些以导线上各点为圆心的同心圆，且这些同心圆都在跟导线垂直的平面上8．如图所示，两根平行的直导线，通以大小相等、方向相反的电流，在与两导线距离相等的空间各点的磁感应强度（）A．都等于零B．不等于零，方向与导线平行C．不等于零，方向垂直于两导线所决定的平面D．不等于零，方向由一根导线指向另一根导线二、多选题（本题共6小题，每小题4分，共24分，每小题有两个或两个以上选项符合题意．全部选对的得4分，选对但不全的得2分，错选或不答的得0分）9．关于电动势，下列说法正确的是（）A．电源两极间的电压等于电源电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电源电动势的数值等于内、外电压之和D．电源电动势与外电路的组成无关10．在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用△I、△U1、△U2和△U3表示，下列比值错误的是（）A．不变，不变B．变大，变大C．变大，不变D．变大，不变11．如图所示的电路中，电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻相同，阻值均为R，电压表为理想电表，K为单刀双掷开关，当开关由1位置打到2位置时（）A．电压表读数将变大 B．L1亮度不变，L2将变亮C．L1将变亮，L2将变暗D．电源的发热功率将变大12．一束带电粒子沿水平方向飞过小磁针的下方，并与磁针指向平行，如图所示．此时小磁针的S极向纸内偏转，则这束带电粒子可能是（）A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束13．如图所示电路中，电源内电阻为r，R1、R3、R4均为定值电阻，电表均为理想电表．闭合电键S，将滑动变阻器R2的滑片向上滑动，电流表和电压表示数变化量的大小分别为△I、△U，下列结论中正确的是（）A．电流表示数变大B．电压表示数变大C．＞r D．＜r14．有两根长直导线a、b互相平行放置，如图所示为垂直于导线的截面图．在如图所示的平面内，O点为两根导线连线的中点，M、N为两导线连线的中垂线上两点，与O点的距离相等，aM与MN夹角为θ．若两导线中通有大小相等、方向相同的恒定电流I，单根导线中的电流在M处产生的磁感应强度为B0，则关于线段MN上各点的磁感应强度，下列说法中正确的是（）A．M点和N点的磁感应强度方向一定相反B．M点和N点的磁感应强度大小均为2B0cosθC．M点和N点的磁感应强度大小均为2B0sinθD．在线段MN上各点的磁感应强度都不可能为零三、实验题：（本题共4小题共18分，请将答案填写在答题纸规定区域）15．（3分）如图所示为多用电表的指针在正确测量时的示数，若选择开关旋在直流25V挡，被测电压为V；若选择开关旋在500mA挡，被测电流为A；若选择开关旋在×100Ω挡，被测电阻为．16．（2分）图甲：10等分游标尺的读数为cm．图乙：50等分游标尺的读数为cm．17．（4分）某同学要用多用电表测一只电阻，已知多用电表电阻档有4个倍率，分别为×1k、×100、×10、×1，该同学选择×100倍率，用正确的操作步骤测量发现指针偏转角度太大（指针位置如图中虚线所示）．为了较准确地进行测量，请你补充完整接下去应该进行的主要操作步骤：（1）调节选择开关旋钮，选择×倍率；（2）两表笔（填“短接”或“断开”），调节欧姆调零旋钮，使指针指在0Ω处；（3）重新测量并读数．若这时刻度盘上的指针位置如图中实线所示，则该电阻的阻值为Ω；（4）测量完毕，把选择开关旋钮打至．18．（9分）用图a的电路测定一节电动势约为2V的蓄电池的电动势和内阻．为防止调节滑动变阻器时造成短路，电路中连接了一个保护电阻R0，除蓄电池、开关、导线外，可供使用的实验器材有：A．电流表（量程0.6A、内阻约0.5Ω）B．电流表（量程3A、内阻约0.1Ω）C．电压表（量程3V，内阻约6kΩ）D．电压表（量程15V，内阻约30kΩ）E．定值电阻（阻值1Ω；额定功率5W）F．滑动变阻器（阻值范围0～10Ω、额定电流2A）G．滑动变阻器（阻值范围0～500Ω、额定电流lA）①在实验中，电流表选，电压表选，滑动变阻器选．（填序号）②根据图a连接电路实物图b．③图c是某同学利用图b进行实验测得的数据，请绘出路端电压U随电流I变化的U﹣I图线，由图线可得电动势E=V，内阻r=Ω．（结果保留三位有效数字）．测量值和真实值的关系E测E真，r测r真（填“大于”、“小于”或“等于”）．④下表为某同学用上述方法测量某种电池的电动势和内电阻时的数据，分析可以发现电压表测得的数据，将影响实验图象的准确性，其原因是．I/A 0.12 0.20 0.31 0.41 0.50U/V 1.97 1.95 1.92 1.90 1.88四、计算题：（本题共4小题共54分，解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出答案的不得分，有数值计算的题，答案中必须明确写出数值的单位）19．（12分）如图所示是家用电饭煲的电路图．将电饭煲接到稳压电源上，当开关接通“加热”档时，电热丝以额定功率给食物加热，当食物蒸熟后，开关接通“保温”档，给食物保温，这时电热丝的功率为其额定功率的，电流为1.40A，已知分压电阻的阻值R=100Ω．求：（1）保温时，电阻R两端的电压．（2）稳压电源输出的电压．（3）电热丝的额定功率．20．（12分）水平面上有电阻不计的U形导轨NMPQ，它们之间的宽度为L，M和P之间接入电动势为E的电源（不计内阻）．现垂直于导轨搁一根质量为m，电阻为R的金属棒ab，并加一个范围较大的匀强磁场，磁感应强度大小为B，方向与水平面夹角为θ且指向右斜上方，如图所示，问：（1）当ab棒静止时，受到的支持力和摩擦力各为多少？（2）若B的大小和方向均能改变，则要使ab棒所受支持力为零，B的大小至少为多少？此时B的方向如何？21．（15分）在如图所示的电路中，R1、R2均为定值电阻，且R1=100Ω，R2阻值未知，R3是一滑动变阻器，当其滑片从左端滑至右端时，测得电源的路端电压随电流的变化图线如图所示，其中A、B两点是滑片在变阻器的两个不同端点得到的．求：（1）电源的电动势和内阻；（2）定值电阻R2的阻值；（3）滑动变阻器的最大阻值．22．（15分）如图所示电路中，电源电动势E=10V，内电阻不计，电阻R1=14Ω，R2=6.0Ω，R3=2.0Ω，R4=8.0Ω，R5=10Ω，电容器的电容C=2.0 μF．求：（1）电容器所带的电量？说明电容器哪个极板带正电？（2）若R1突然断路，将有多少电荷通过R5？江苏省南通市海门实验学校xx学年高二（上）月考物理试卷（10月份）参考答案与试题解析一、单选题（每小题只有一个选项正确，请把正确的答案填入答题栏中，共8小题，答对得3分，答错或不答得0分，共24分）1．如图展示了四种导电器件的伏安特性曲线，其中满足欧姆定律的是（）A．B．C． D．考点：欧姆定律．专题：恒定电流专题．分析：伏安特性曲线描述电流与电压的变化关系，其斜率与电阻有关，导致器件可能是电阻不变，也可能电阻变化的．若不变电阻，则伏安特性曲线是线性关系；若电阻变化的，则图象是曲线．而欧姆定律则是满足线性关系．解答：解：A、根据欧姆定律得到R= 由数学知识得到，图线上的点与原点连线的斜率的倒数等于电阻，则此斜率增大，A不符合题意；B、根据欧姆定律得到R= 由数学知识得到，图线上的点与原点连线的斜率的倒数等于电阻，则此斜率减小，B不符合题意；C、根据欧姆定律得到R= 由数学知识得到，图线上的点与原点连线的斜率的倒数等于电阻，则此斜率不变，C符合题意；D、由数学知识得到，图线上斜率虽然不变，但不符合欧姆定律：R= ，则D不符合题意；故选C点评：本题考查的伏安特性曲线与欧姆定律，并抓住图线的数学意义来理解其物理意义．2．如图所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数几乎都为U，下列判断正确的是（）A．a处接线断开B．触头P开路C．a、b间电阻丝开路 D．b处接线开路考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：电压表的示数几乎都为U，说明变阻器上没有电压，将四个选项逐一代入检验，选择符合题意的选项．解答：解：A、若a处接线断开，电压表的示数为零，不符合题意．故A错误．B、若触头P开路，电压表的示数为零，不符合题意．故B错误．C、若a、b间电阻丝开路，电压表示数几乎为U，后变为零，不符合题意．故C错误．D、若b处接线开路，ab上没有电压，电压表的示数几乎都为U．故D正确．故选D点评：本题是电路中故障分析问题，考查判断推理能力．本题电压可以用电势差理解．3．如图所示是一火警报警器的部分电路示意图．其中R3为用半导体热敏材料制成的传感器．值班室的显示器为电路中的电流表，a、b之间接报警器．当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（）A．I变大，U变大B．I变大，U变小C．I变小，U变小D．I变小，U变大考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：热敏电阻的阻值随温度的升高而减小，则再由闭合电路的欧姆定律可得出电路中电流与电压U的关系．解答：解：当出现火情时，热敏电阻R3的阻值减小，则外电路总电阻减小；由闭合电路欧姆定律可知，电路中总电流将增大；由U=E﹣Ir可知，路端电压减小，则图中报警器两端的电压U将减小；因总电流增大，则R1两端的电压增大，并联部分的电压减小，则可知流过R2中的电流I减小．故选：C．点评：本题是电路动态变化分析问题，要了解半导体材料的特性：电阻随着温度升高而减小；二要处理局部与整体的关系，按“局部→整体→局部”顺序进行分析．4．如图所示，直线A为电源的U﹣I图线，曲线B为灯泡电阻的U﹣I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电路的总功率分别是（）A．4W、8W B．2W、4W C．4W、6W D．2W、3W考点：闭合电路的欧姆定律；电功、电功率．专题：恒定电流专题．分析：电源的外特性曲线与灯泡伏安特性曲线的交点就是灯泡与电源连接时的工作状态，由图可读出工作电压和电流及电源的电动势从而可算出电源的输出功率和总功率．解答：解：由图读出E=3V，r=0.5Ω灯泡与电源连接时，工作电压U=2V，I=2A则电源的输出功率P出=EI﹣I2r=（3×2﹣22×0.5）W=4W电源的总功率P总=EI=3×2W=6W故选C点评：解决这类问题的关键在于从数学角度理解图象的物理意义，抓住图象的斜率、面积、截距、交点等方面进行分析，更加全面地读出图象的物理内涵．5．如图所示，直线OC为某一直流电源的总功率P总随着总电流I变化的图线，曲线OBC为同一直流电源内部的热功率P r随电流I的变化图线，若A、B对应的横坐标为2A，则下面说法中不正确的是（）A．电源电动势为3V，内阻为1ΩB．线段AB表示的功率为2WC．电流为2A时，外电路电阻为0.5ΩD．电流为3A时，外电路电阻为2Ω考点：电功、电功率；闭合电路的欧姆定律．专题：恒定电流专题．分析：根据电源的总功率P=EI，由C点的坐标求出电源的电动势和内阻．AB段表示外电路的功率，再求解AB段表示的功率．解答：解：在C点电源的总功率和电源的内部的热功率Pr相等，说明此时，只有内电路，外电路短路，即外电阻为0，电源的总功率P=EI，C点表示I=3A，P=9W，则电源的电动势E=3V．由图看出，C点表示外电路短路，电源内部热功率等于电源的总功率，则有P=I2r，代入解得，r=1Ω，所以A正确，D错误；AB段表示的功率为PAB=EI′﹣I′2r=3×2﹣22×1（W）=2W．所以B正确；根据闭合电路欧姆定律，有，解得外电阻：R= =0.5Ω，所以C正确；本题选错误的，故选：D．点评：本题关键在：（1）理解电源的总功率P总随电流I变化的图象与电源内部热功率Pr 随电流I变化的图象的涵义；（2）分清三种功率及其关系：电源的总功率P总=EI，电源内部发热功率P热=I2r，外电路消耗功率P外=UI=I2R，且根据能量关系得P总=P外+P热．6．关于磁感应强度定义B=，正确的说法是（）A．磁场中某点的磁感强度B与F成正比，与IL成反比B．磁场中某处磁感应强度B方向就是放在该点的一小段通电导线的受力F的方向C．磁感应强度B是由磁场本身因素决定的，不随I、L及F的变化而变化D．一小段通电导线放在某处不受磁场力作用，则该处的磁感应强度一定为零考点：磁感应强度．分析：磁感应强度B= 是采用比值法定义的，B大小与F、IL无关，由磁场本身决定的，磁感线可以形象的描述磁感应强度的大小和方向，磁感线密的地方磁感应强度大，磁感线稀的地方磁感应强度小．解答：解：A、C、磁感应强度B= 是采用比值法定义的，被定义的物理量B与公式中的物理量安培力F、电流元的IL无关，B的大小由磁场本身决定，故A错误，C正确；B、根据左手定则可知，磁场的方向与安培力的方向总是相互垂直，故B错误；D、根据安培力的公式：F=BILsinθ可知，一小段通电导线放在某处不受磁场力作用，可能是电流的方向与磁场的方向垂直，该处的磁感应强度不一定为零．故D错误．故选：C．点评：对于物理量中的基本物理量一定明确其含义、如何定义的、定义公式特点等，不能相互混淆，因此对这些基本物理知识要加强理解和应用．7．关于磁感线的描述，下列说法中错误的是（）A．磁感线是用来形象地描述磁场的强弱和方向的一些假想曲线B．它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致C．磁感线总是从磁铁的N极出发，到S极终止的D．直线电流磁场的磁感线，是一些以导线上各点为圆心的同心圆，且这些同心圆都在跟导线垂直的平面上考点：磁感线及用磁感线描述磁场．分析：（1）磁体的周围存在着看不见，摸不着但又客观存在的磁场，为了描述磁场，在实验的基础上，利用建模的方法想象出来的磁感线，磁感线并不客观存在．（2）磁感线在磁体的周围是从磁体的N极出发回到S极．在磁体的内部，磁感线是从磁体的S极出发，回到N极．（3）磁场中的一点，磁场方向只有一个，由此入手可以确定磁感线不能相交．（4）磁场的强弱可以利用磁感线的疏密程度来描述．磁场越强，磁感线越密集．解答：解：A、磁感线并不客观存在，是用来形象地描述磁场的强弱和方向的一些假想曲线；故A正确；B、磁感线的切线的方向表示磁场的方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致；故B正确；C、磁感线一定是闭合的，磁体外部磁感线由N极指向S极，而内部由S极指向N极；故C 错误；D、根据安培定则可知，直线电流磁场的磁感线，是一些以导线上各点为圆心的同心圆，且这些同心圆都在跟导线垂直的平面上；故D正确；本题选择错误的，故选：C．点评：此题考查了磁感线的引入目的，磁场方向的规定，记住相关的基础知识，对于解决此类识记性的题目非常方便．8．如图所示，两根平行的直导线，通以大小相等、方向相反的电流，在与两导线距离相等的空间各点的磁感应强度（）A．都等于零B．不等于零，方向与导线平行C．不等于零，方向垂直于两导线所决定的平面D．不等于零，方向由一根导线指向另一根导线考点：磁感应强度．分析：根据安培定则判断两根导线在与两导线距离相等的空间的点产生的磁场方向，根据平行四边形定则，进行合成，确定大小和方向的关系．解答：解：根据安培定则可知，左侧的电流产生的磁场的方向在两导线之间的空间中的方向垂直于纸面向里；同理，根据安培定则，右侧的电流产生的磁场的方向在两导线之间的空间中的方向也垂直于纸面向里，可知磁场的方向都向里，方向相同．所以选项C正确．故选：C点评：本题考查安培定则和平行四边定则的综合应用，根据安培定则逐渐判断出磁场的方向，然后合成即可．基础题．二、多选题（本题共6小题，每小题4分，共24分，每小题有两个或两个以上选项符合题意．全部选对的得4分，选对但不全的得2分，错选或不答的得0分）9．关于电动势，下列说法正确的是（）A．电源两极间的电压等于电源电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电源电动势的数值等于内、外电压之和D．电源电动势与外电路的组成无关考点：电源的电动势和内阻．专题：恒定电流专题．分析：电源没有接入外电路时两极间的电压等于电源电动势．电动势表征电源把其他形式的能转化为电能的本领大小，电动势与外电路无关．接在电源两极间的电压表测得的电压小于电源的电动势．解答：解：A、根据闭合电路欧姆定律E=U+Ir，得知，当I=0时，U=E，即电源没有接入外电路时两极间的电压等于电源电动势．故A错误．B、电动势表征电源把其他形式的能转化为电能的本领大小，电动势越大，电源将其他形式的能转化为电能的本领越大．故B正确．C、用电压表测量电源的电动势时，电压表就成了外电路，电路中有一定的电流，内电路有电压，电源电动势的数值等于内、外电压之和；故C正确．D、电动势表征电源的特性，由电源本身决定，与外电路无关，同一电源接入不同的电路，电动势不会发生变化．故D错误．故选：BC点评：本题考查对电源电动势的理解，要抓住电动势的物理意义、定义和欧姆定律来强化理解．10．在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用△I、△U1、△U2和△U3表示，下列比值错误的是（）A．不变，不变B．变大，变大C．变大，不变D．变大，不变考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：由题意知：R1是定值电阻，根据欧姆定律得知==R1．变阻器是可变电阻，根据闭合电路欧姆定律研究、与电源内阻的关系，再分析选择．解答：解：A、根据欧姆定律得知：==R1．故当滑动变阻器的滑动触头P向下滑动时，、均不变．故A正确．B、C，=R2，变大．根据闭合电路欧姆定律得：U2=E﹣I（R1+r），则有=R1+r，不变．故B错误，C正确．D、=R1+R2，变大．根据闭合电路欧姆定律得：U3=E﹣Ir，则有=r，不变．故D正确．本题选错误的，故选B点评：本题对于定值电阻，是线性元件有R==，对于非线性元件，R=≠．11．如图所示的电路中，电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻相同，阻值均为R，电压表为理想电表，K为单刀双掷开关，当开关由1位置打到2位置时（）A．电压表读数将变大 B．L1亮度不变，L2将变亮C．L1将变亮，L2将变暗D．电源的发热功率将变大考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：当开关由1位置打到2位置时，分析外电阻的变化，根据欧姆定律分析总电流和路端电压的变化，确定电压表示数的变化．根据两灯电压的变化，判断亮度的变化．根据总电流的变化，分析电源发热功率的变化．解答：解：A、D当开关打在1位置时，外电路的总电阻为R1=R+ =1.5R，当开关打在2位置时，外电路的总电阻为R2= = ≈0.67R．所以外电路总电阻变小，根据全电路欧姆定律得，总电流I增大，路端电压变小，则电压表读数将变小．电源的发热功率P=I2r，I增大，P增大．故A错误，D正确．B、C当开关打在1位置时，两灯的电压均为U1= =0.2E，当开关打在2位置时，灯L1的电压U1′= =0.2E，灯L2的电压U2′= =0.4E，可见，L1的电压不变，L2的电压变大，则L1亮度不变，L2将变亮．故B正确，C错误．故选BD点评：本题通过计算灯泡的电压，分析其亮度的变化，是处理电路动态变化分析的一种方法．12．一束带电粒子沿水平方向飞过小磁针的下方，并与磁针指向平行，如图所示．此时小磁针的S极向纸内偏转，则这束带电粒子可能是（）A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束考点：电流的磁场对磁针的作用；电流、电压概念．分析：小磁针N极受力方向与磁场方向相同．电流方向与正电荷定向移动方向相同，与负电荷定向移动方向相反．根据安培定则，将选项逐一代入检查，选择符合题意的选项．解答：解：A、向右飞行的正离子束形成的电流方向向右，根据安培定则可知，离子在上方产生的磁场方向向外，则N极转向外，S极转向里，符合题意．故A正确．B、向左飞行的正离子束形成的电流方向向左，根据安培定则可知，离子在上方产生的磁场方向向里，则N极转向里，S极转向外，不符合题意．故B错误．C、向右飞行的负离子束形成的电流方向向左，根据安培定则可知，离子在上方产生的磁场方向向里，则N极转向里，S极转向外，不符合题意．故C错误．D、向左飞行的负离子束形成的电流方向向右，根据安培定则可知，离子在上方产生的磁场方向向外，则N极转向外，S极转向里，符合题意．故D正确．故选AD．。
