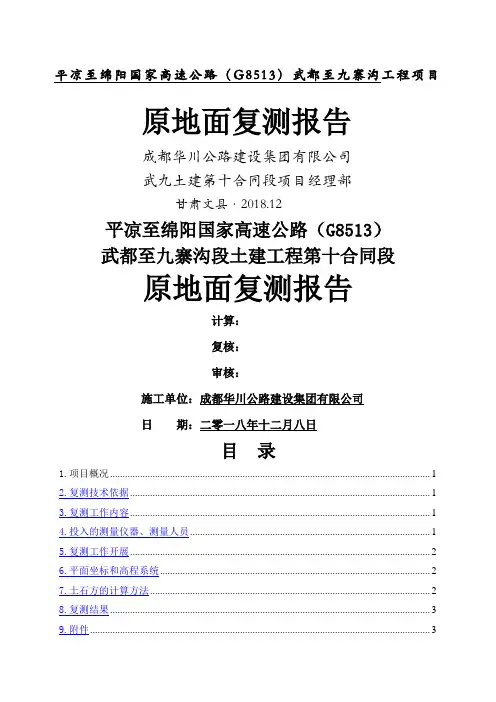

平凉至绵阳国家高速公路（G8513 ）武都至九寨沟工程项目
原地面复测报告
成都华川公路建设集团有限公司
武九土建第十合同段项目经理部
甘肃文县・2018.12
平凉至绵阳国家高速公路（G8513）
武都至九寨沟段土建工程第十合同段
原地面复测报告
计算：
复核：
审核：
施工单位：成都华川公路建设集团有限公司
日期：二零一八年十二月八日
目录
1. 项目概况 (1)
2. 复测技术依据 (1)
3. 复测工作内容 (1)
4. 投入的测量仪器、测量人员 (1)
5. 复测工作开展 (2)
6. 平面坐标和高程系统 (2)
7. 土石方的计算方法 (2)
8. 复测结果 (3)
9. 附件 (3)
1. 项目概况
本合同段为WJ10标段，位于文县韩家坝村内，起始里程YK62+8OO-YK66+720线路全长3.90，主要工程内容包括：韩家坝特大桥1305.25m/1座，文县隧道2414m/1座，
路基挖方6.9万m3填方0.9万m3项目区位于秦岭一昆仓纬向褶皱山地南部，为侵蚀、剥蚀的构造山区。地形、地质条件复杂，山高坡陡、地形起伏非常大。根据设计院交桩情况，本项目坐标系统采用武九高速独立坐标系，中央子午线为105°，投影面高
程为870m高程系统采用1985年国家高程基准。
2. 复测技术依据
（1）《工程测量规范》GB50026-2007
（2）《公路路基施工技术规范》（JTJ F10 —2006）
（3）《公路桥涵施工技术规范》（JTG/T F50 —2011）
（4）《公路工程工程量清单计量规范》（2010版）
（5）本工程承包合同及施工图
3. 复测工作内容
根据设计提供的路基横断面及桥梁下部施工图，用RTK实测出中桩位置（打桩），
同时用RTK分别测出左右边桩（打桩）；将中桩及左右边桩连线作为该桩号横断面复测的定向边，根据地形变化用RTK测出中桩及地形变化位置处高程，并做好书面记录。具体测量点数量根据地形及征地宽度确定。
4. 投入的测量仪器、测量人员
5. 复测工作开展
接到观测任务后，做好观测人员培训和仪器准备工作，检查所用仪器及相关配件的完整与完好性，确保进入测区的正常使用。
在外业观测前按作业技术要求设置好仪器的各项作业技术参数。
作业间歇期间，基准站设有专人看管，并在作业前充足电池，将仪器及其附件装于专用仪器箱中。为保证观测中仪器的安全，仪器管理实行个人负责制，对每台仪器进行编号，自工程开始直至工程结束，作业组或作业人员均使用同一台仪器（包括主机、天线、传输电缆及电池等），做到责任分明。当出现特殊情况需要重新调配人员时，由调度人员做出统一安排。
复测时做到人不离岗，复测人员严格禁止周围无关人员接近甚至触摸仪器，以保护作业人员和仪器的安全进而保证复测的正常进行。
6. 平面坐标和高程系统
平面坐标系：武九高速独立坐标系
中央子午线：105° 00'
补偿投影面870m
高程系统采用1985 国家高程基准。
7. 土石方的计算方法
土方计算方法采用断面法，该法计算步骤分为两步，首先计算断面挖方和填方面积，然后再根据填挖土方面积计算土方量。断面法土方量计算，采用由两端横断面的平均面积乘以两横断面间的距离所得，也称为平均断面法公式。
即
说明：
Qt :相邻两断面之间的填方量（或挖方量）；
S1、S2:相邻第一断面、第二断面的填方（或挖方）面积；
L:相邻两断面的距离。
8. 复测结果
8.1. 挖方设计总量：69729.955m3,挖方实测总量：71615.016 m3挖方总量增加:
1885.061 m3，挖方百分比：+2.7%。
8.2. 填方设计总量：3630.479 m3填方实测总量：3785.662 m3填方总量增加:
155.183 m3 ，填方百分比：+4.3%。
8.3. 根据《公路工程工程量清单计量规范》要求复测总量未超出施工图纸设计数量的± 5%，故不予调整。所得的详细数据见附属文件。
8.4. 从桥梁复测横断面数据显示韩家坝特大桥左线2#、11#、12#、13#、14#、23#、25#、26#、27#、28#、30#、31#、32#、33#、34#、36#；右线0#、8#、24#、25#、27#、30#、36#、38#、40#桩基地系梁裸露在地面线以上，其中左线23#、25#、33#；右线25#、30#、36#跟设计不符，其余均与设计一致埋设在地面线以下。所得的详细数据见附属文件。9. 附件
9.1. 横断面测量记录表
9.2. 路基复测横断面图
9.3. 路基土石方对比表
9.4. 桥梁复测横断面图
