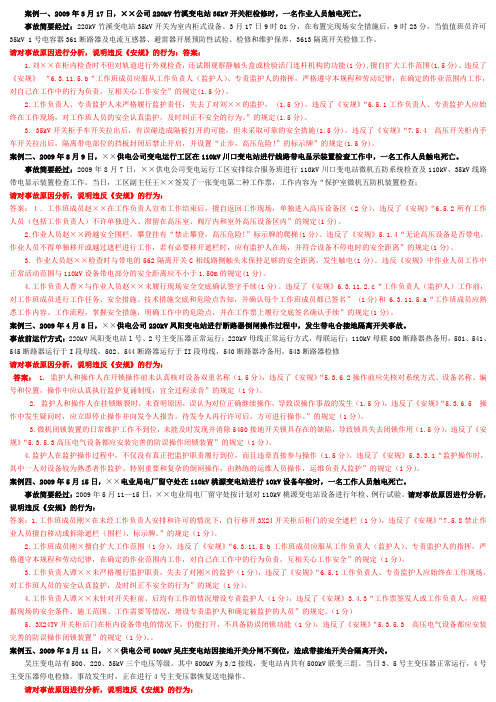

案例一、2009年3月17日，××公司220kV竹溪变电站35kV开关柜检修时，一名作业人员触电死亡。
事故简要经过：220kV竹溪变电站35kV开关为室内柜式设备。
3月17日9时01分，在布置完现场安全措施后，9时23分，当值值班员许可35kV 1号电容器361断路器及电流互感器、避雷器开展预防性试验、检修和维护保养，3613隔离开关检修工作。
请对事故原因进行分析，说明违反《安规》的行为：答案：1.刘××在柜内检查时不但对轨道进行外观检查，还试图观察静触头盒或检验活门连杆机构的功能(1分),擅自扩大工作范围(1.5分)。
违反了《安规》“6.3.11.5.b“工作班成员应服从工作负责人（监护人）、专责监护人的指挥，严格遵守本规程和劳动纪律，在确定的作业范围内工作，对自己在工作中的行为负责，互相关心工作安全”的规定(1.5分)。
2.工作负责人、专责监护人未严格履行监护责任，失去了对刘××的监护， (1.5分)。
违反了《安规》“6.5.1工作负责人、专责监护人应始终在工作现场，对工作班人员的安全认真监护，及时纠正不安全的行为。
”的规定(1.5分)。
3. 35kV开关柜手车开关拉出后，有误碰造成隔板打开的可能，但未采取可靠的安全措施(1.5分)。
违反了《安规》“7.5.4 高压开关柜内手车开关拉出后，隔离带电部位的挡板封闭后禁止开启，并设置“止步，高压危险！”的标示牌”的规定(1.5分)。
案例二、2009年8月9日，××供电公司变电运行工区在110kV川口变电站进行线路带电显示装置检查工作中，一名工作人员触电死亡。
事故简要经过：2009年8月7日，××供电公司变电运行工区安排综合服务班进行110kV川口变电站微机五防系统检查及110kV、35kV线路带电显示装置检查工作。
当日，工区副主任王××签发了一张变电第二种工作票，工作内容为“保护室微机五防机装置检查；请对事故原因分析，说明违反《安规》的行为：答案：１．工作班成员赵××在工作负责人宣布工作结束后，擅自返回工作现场，单独进入高压设备区（2分），违反了《安规》“6.5.2所有工作人员（包括工作负责人）不许单独进入、滞留在高压室、阀厅内和室外高压设备区内”的规定(1分)。
13时15分，两人对川米联线线路高压带电显示装置控制器检查完，判断控制器内MCU微处理机元件存在缺陷且无法消除，曹X决定结束工作，并与赵XX一同离开设备区。
两人到达主控楼门厅，曹X上楼去办理工作票终结手续，赵XX留在楼下。
随后，赵XX单独返回工作现场，跨越挂有“止步，高压危险！”标示牌的围栏，攀登挂有“禁止攀登，高压危险！”标示牌的爬梯，登上35V川米联线562隔离开关构架，因与带电的562隔离开关C 相线路侧触头安全距离不够，发生触电，赵XX从构架上坠落，经抢救无效死亡。
试分析该起事故中的违章行为。
案例16 误登带电设备电弧灼伤2012年5月18日，某公司变电检修人员对220V某变电站110V28114、28122、28113三个间隔修试工作。
在完成28114、28122间隔修试工作后，某供电局变电运行工区专责纳XX根据掌握的缺陷统一览表，要求超高压分公司变电检修部现场总协调人程XX结合本次停电进行消缺，程XX请求检修部生产调度出面协调。
此时，超高压分公司安监部专责张X在进行安全稽查时指出28113间隔现场班前会交底记录不符合要求，责令停工整顿，而工作负责人王X表示异议，与张X进行辨解。
程XX通知工作班成员李XX（已在28122工作票上办理了离去手续，坐在工程车上待命）进入28113间隔协助劝阻张X与王X之争议。
李XX到现场后，从程XX手中看到“缺陷及隐患统一览表”内有28122-3隔离开关发热及28114断路器A相发热等缺陷，即向程XX提出有些缺陷已消除，程XX随口解释以前存在的设备缺陷不消除，运行人员就不同意结束工作票。
17点44分，李XX擅自携带绝缘梯核实28114断路器A相发热缺陷，误入正常运行的28101间隔（与28114间隔相邻），致使A相断路器下接线板对人体放电，造成电弧灼伤。
试分析该起事故中和违章行为。
案例17 仪表校验时二次反供电触电灼伤1997年4月4日，某变电站按计划全站停电检修。
案例分析题库（变电部分）1、事故经过：2010年9月26日，应业扩报装用户要求，客服中心安排客户专责吕××组织对新安装的800kVA箱变进行验收。
吕××带领验收人员计量中心吴×、李×（死者）、生技部熊××和施工单位李××等4人前往现场。
到达现场后，吕××电话联系客户负责人，到现场协助验收事宜。
稍后，现场人员听见“哎呀”一声，便看到计量中心李×跪倒箱变高压计量柜前的地上，身上着火。
经现场施救后送往医院抢救无效死亡。
经调查，9月17日，施工人员施工完毕并试验合格，因用户要求送电，施工人员在请示施工单位经理同意后，未经供电公司营销部门许可，擅自对箱变进行搭火。
9月26日验收过程中，计量中心李×独自一人到箱变高压计量柜处（工作地点），没有查验箱变是否带电，强行打开具有带电闭锁功能的高压计量柜门，进行高压计量装臵检查，触及带电的计量装臵10kV C相桩头，触电死亡。
2、事故经过：2007年8月19日，一座110kV变电站10kV河桥Ⅱ线314线路发生单相接地，经查系314开关下端到P1杆上3147出线刀闸电缆损坏，需停电处理。
20日晚，生技股主任胡××、生技股线路专责朱××、变检专责刘××、变检班班长龙××、配网110班副班长朱××在生技股办公室商量处理方案。
经现场查勘，决定拆开电缆头将电缆放到地面再进行电缆中间头制作，由变检班龙××担任工作负责人。
同时决定由配网110班更换3087、3147刀闸（因刀闸合不到位），班长王×为工作负责人。
21日，配网110班王×持事故应急抢修单，负责3087、3147两组隔离开关更换工作；变检班龙××持电力电缆第一种工作票，负责电缆中间头制作。

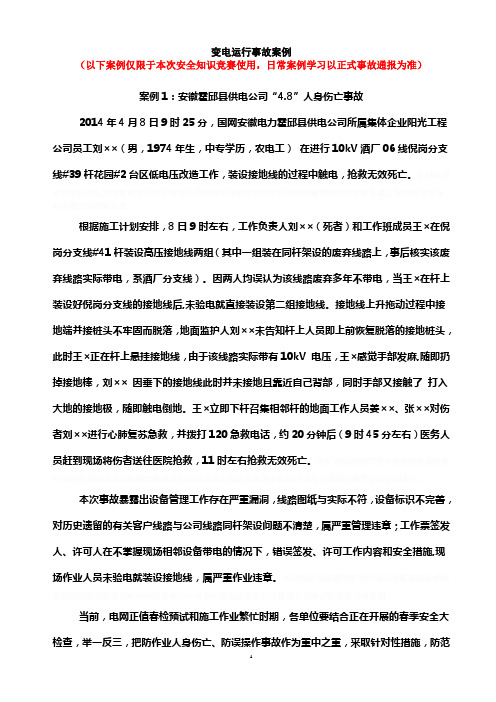

变电运行事故案例（以下案例仅限于本次安全知识竞赛使用，日常案例学习以正式事故通报为准）案例1：安徽霍邱县供电公司“4.8”人身伤亡事故2014年4月8日9时25分，国网安徽电力霍邱县供电公司所属集体企业阳光工程公司员工刘××（男，1974年生，中专学历，农电工）在进行10kV酒厂06线倪岗分支线#39杆花园#2台区低电压改造工作，装设接地线的过程中触电，抢救无效死亡。
监蟶輻脱禅痫閎辐桨釓辞够躯碱誊韩衅壶噜禱為铠啸轄軺潷顴璎煢納侬閻纈嵘鹳轢鬩愜綈馀赘禅阳轟总簖飴嬡渙瘡礙鈄邓麗脍诣绣龋鎊厩。
根据施工计划安排，8日9时左右，工作负责人刘××（死者）和工作班成员王×在倪岗分支线#41杆装设高压接地线两组（其中一组装在同杆架设的废弃线路上，事后核实该废弃线路实际带电，系酒厂分支线）。
因两人均误认为该线路废弃多年不带电，当王×在杆上装设好倪岗分支线的接地线后,未验电就直接装设第二组接地线。
接地线上升拖动过程中接地端并接桩头不牢固而脱落，地面监护人刘××未告知杆上人员即上前恢复脱落的接地桩头，此时王×正在杆上悬挂接地线，由于该线路实际带有10kV 电压，王×感觉手部发麻,随即扔掉接地棒，刘××因垂下的接地线此时并未接地且靠近自己背部，同时手部又接触了打入大地的接地极，随即触电倒地。
王×立即下杆召集相邻杆的地面工作人员姜××、张××对伤者刘××进行心肺复苏急救，并拨打120急救电话，约20分钟后（9时45分左右）医务人员赶到现场将伤者送往医院抢救，11时左右抢救无效死亡。
摅犷臟攝銦鵒悶嘤纬贿检瘍氫淵吨贱終帱琼拟聋颛鉚餳鑷眯澠鴆襲啸澠逦杨鐔谝鵲诧氳齔类錐膿譽蝦缂陕诵勢況孌賬餅潍酽脉狲訕诲籁矶。
本次事故暴露出设备管理工作存在严重漏洞，线路图纸与实际不符，设备标识不完善，对历史遗留的有关客户线路与公司线路同杆架设问题不清楚，属严重管理违章；工作票签发人、许可人在不掌握现场相邻设备带电的情况下，错误签发、许可工作内容和安全措施,现场作业人员未验电就装设接地线，属严重作业违章。
变电运行中事故分析及处理措施摘要：事故分析以及对其进行及时处理是变电运行的重要技能工作，其是确保变电系统正常运行的保障。
本文对变电运行的几种典型事故进行分析以及研究并提出相应的处理措施，旨在能为变电运行的类似事故处理提供参考借鉴。
关键词：变电运行；故障分析；处理措施1.电压互感器高压熔丝熔断故障分析及处理措施电压互感器高压熔丝熔断事故表现出的异常现象主要是：对于熔断相相电压大体呈现降低或接近于0，而对于完好相的相电压来说，其基本不变或只是稍有降低；当实际运行在似断非断时，断路相切换至好相时线电压可能下降，电压互感器有功、无功功率表指示降低，电能表显然走慢。
另外，电压互感器“电压回路断线”（保护接母线电压互感器）、“母线接地”告警。
这是，通过检查高压熔丝时，可能会发现有吱吱声。
对这种变电运行事故通常采取的处理方法是：（1）首先要判别究竟是哪相出现故障，具体方法为检查后台监控系统三相母线电压遥测值，故障相一般体现为相电压明显降低或为零，或者使用万用表在母线电压互感器二次空开开关处进行测量，已测量所得的电压值作为判断依据。
（2）停止使用该母线上可能误动保护（距离、低频）的跳闸出口连接片。
（3）采取断开故障电压互感器二次空开或熔断器，拉开电压互感器隔离开关，同时作好相应的安全措施后，更换相同规格的高压熔丝。
再采取试运，检查是否成功，如果出现连续发生熔断时，则表明变电运行事故可能为互感器内部故障，这时应汇报调度，同时查明其原因。
（4）检查是否为电压互感器内部故障时，可在停运后手摸高压熔丝外壳绝缘子部分以查明是否为内部过热，也可通过采取摇表摇测绝缘电阻来加以判断，当确认为互感器内部故障时，应汇报调度及生产部门，按缺陷上报流程填写缺陷，等待修试所人员进行处理。
2．变电器故障分析及处理措施这种变电运行事故主要表现的异常现象是：变电器发出非均匀声或较大的噪声；变电器温度异常；变电器油色显著变化，变电器内部铁芯和线圈受潮；变电器防爆管玻璃受损、套管闪络放电或是呼吸器中的硅胶变色等等。
1、遇有哪些情况应停用线路重合闸装置？（8分）答:（1）装置不能正常工作时。
（2）不能满足重合闸要求的检查测量条件时。
（3）可能造成非同期合闸时。
（4）长期对线路充电时。
（5）断路器遮断容量不允许重合时。
（6）线路上有带电作业要求时。
（7）系统有稳定要求时。
（8）超过断路器跳合闸次数时2、断路器拒分、拒合的原因有哪些？（6分）答：（1）控制电源消失；（2）断路器分、合闸闭锁；（3）断路器操作控制选择小开关置于“就地”位置；（4）控制回路断线；（5）分合闸回路电气元件故障；（6）是否操作程序有误。
3．两台变压器并列运行条件是什么?否则会引起什么后果? （10分）答：两台变压器并列运行条件如下：(1)电压比相同（2分）(2)百分阻抗相等，允许相差不大于10％（2分）(3)接线组别相同（2分）如果电压比不相同，两台变压器并列运行将产生环流，影响变压器出力。
（1分）如果百分阻抗不相等，则变压器所带的负荷不能按变压器的容量成比例的分配，阻抗小的变压器带的负荷大，也将影响变压器出力。
（1分）变压器并列运行常常遇到电压比、百分阻抗不完全相同的情况，可以采用．改变变压器分头的方法来调整变压器阻抗值。
（1分）接线组别必须是一致的，否则会造成短路。
（1分）4、发出“断路器三相位置不一致”信号时应如何处理？（8分）答：当可进行单相操作的断路器发出“三相位置不一致”信号时，运行人员应立即检查三相断路器的位置，如果断路器只跳开一相，应立即合上断路器，如果合不上应将断路器拉开；若是跳开两相，应立即将断路器拉开。
如果断路器三相位置不一致信号不复归，应继续检查断路器的位置中间继电器是否卡涩，触点是否接触不良，及断路器辅助触点的转换是否正常。
5、变压器过负荷应当如何处理？（10分）答：（1）运行中发现变压器负荷达到相应调压分接头的额定值90%及以上，应立即向调度汇报，并做好记录。
（2）根据变压器允许过负荷情况，及时做好记录，并派专人监视主变的负荷及上层油温和绕组温度（3）按照变压器特殊巡视的要求及巡视项目，对变压器进行特殊巡视。
（4）过负荷期间，变压器的冷却器应全部投入运行。
（5）过负荷结束后，应及时向调度汇报，并记录过负荷结束时间。
6、当断路器机构在运行中液压降低到零时应如何处理？（12分）答：断路器在运行中液压降到零，运行人员应当：（1）断开油泵电源熔断器和操作电源。
（2）利用断路器上的机械闭锁装置，将断路器锁紧在合闸位置上。
（3）根据调度命令，改变运行方式（用旁路断路器代运行，或3/2断路器接线开环运行），用隔离开关开环将断路器退出运行。
拉开隔离开关时要短时断开已并联的旁路断路器的跳闸电源开关；500kV系统开环是否断开跳闸电源开关，可按调度命令执行。
（4）申请紧急检修。
7、试述变压器在哪些严重异常情况下应退出运行？（14分）答：（1）变压器内部有严重的异常声响。
（2）释压装置动作或向外喷油。
（3）变压器本体严重漏油，且油位下降并低于油位指示器的最低指示限度（无法判断油位）。
（4）在正常情况下，油温异常升高。
（5）套管严重破损而不能继续运行。
（6）当变压器着火时，运行人员应立即切断设备电源。
（7）当发生危及变压器安全的故障，而保护装置拒动，运行人员应立即将变压器停运；当变压器附近的设备着火、爆炸或发生情况，对变压器构成威胁时，应将变压器停运。
8、试述在事故紧急情况下可不需等待调度指令而自行处理的项目有哪些内容?（14分）答：⑴将直接对人身有威胁和可能造成设备严重损坏的设备停电；⑵将已损坏的设备隔离；⑶双电源的线路开关跳闸后，开关两侧有电压时恢复同期并列；⑷已知线路故障而开关拒动时，应将开关断开，有分相操作机构的开关，断开一相或两相时应将其余相断开；⑸互感器二次电源消失，按现场运行规程规定将有关保护停用；⑹所用变设备故障，失去所用电源，恢复所用电（包括直流电源的恢复）(7)当母线失压时，将连接在母线上的断路器断开。
9、220kVⅠ段母线PT失压如何处理？（15分）答：根据故障性质及现场检查情况进行分类处理:（1）PT有异常声音,或喷油或冒火或严重放电,此时将Ⅰ段母线上线路开关断开，然后断开220kV母联开关,断开I段母线PT二次空气小开关，最后拉开PT刀闸。
向各级调度、分公司领导、站长汇报，并对220kVⅠ段母线PT检修做好安全措施。
（2）PT通过外观检查,看不出异常情况（PT二次空气开关在合上位置）,估计内部回路有问题,此时采用倒母线,首先检查母联开关在合上位置及刀闸在推上位置，投入母差屏互联压板，并断开母联开关控制空气开关。
然后将Ⅰ段母线上所有负荷倒至Ⅱ段母线,合上母联开关控制空气开关，断开母联开关，断开PT二次空气开关，拉开PT刀闸。
向各级调度、分公司领导、站长汇报，并对220kVⅠ段母线PT检修做好安全措施。
（3）如确认该段母线PT二次回路无问题，应立即组织将该段母线PT二次切换至正常运行母线PT。
并同时通知继电保护人员到场处理解决。
（4）事故处理完毕后，值班人员应详细向中调、地调、站长、分公司调度、分公司领导汇报，做好相关记录，填写事故缺陷单并传真给运管所。
10、220V直流Ⅰ段母线失压如何处理？（16分）1、将220V直流Ⅰ段母线电压消失情况，立即向网调、中调、分公司生产调度、站长汇报，并简述事故过程。
2、检查直流控制室I段直流母线运行情况，检查I段直流母线至名保护小室直流空气空开是否跳开，检查#1直流蓄电池输出开关是否跳开、检查#1充电机输出开关是否跳开。
直流分屏至各保护装置空气开关是否跳开。
3、应向各级调度申请将将失压保护保护屏全屏压板。
并断开直流分屏I至各保护屏空气开关和断开直流控制室至各保护小室直流分屏I空气开关。
4、若检查#1蓄电池和#1充电机输出开关跳开，此时应检查直流I段母线是否存在短路现象，若检查没有存在短路现象，可试送充电机输出开关，若正常，再次试送#1蓄电池输出开关，正常，检查I段直流母线电压正常。
5、试送直流控制室至各保护小室直流输出开关。
正常后，逐一送出各保护小室直流分屏I至各保护屏直流空气开关。
并检查各保护装置运行正常。
6、申请各级调度将所退保护压板投入运行。
7、若试送不成功或I段直流母线存在明显短路故障，应立即向各级调度汇报，要求分公司修试尽快派人来处理。
8、事故处理完毕后，值班人员应做相关记录。
并对事故障碍异常运行分析。
11、如图所示线路，断路器1、2、3均配置三段式距离保护，当在断路器3和TA之间发生相间短路时，问各断路器保护如何动作？（12分）答：故障点在断路器3和TA之间，属于断路器3保护的区外，因此断路器3保护不动；故障点在断路器2保护的反方向，断路器2保护不动；断路器1保护是距离二段动作。
12、如图所示，该220kV联络线路发生B相发生单相永久性故障，此时，由于211开关A相故障，不能正常分闸，保护如何动作？失灵是否能启动？（220kV线路重合闸方式为单重，211开关失灵保护投入）（16分）答案要点：1、当220kV系统B相线路发生故障时，两侧线路（211、221）保护启动，B相跳闸，随后211、221开关B相重合一次，重合不成功跳开两侧三相开关。
此时211开关A相故障，不能跳闸。
2、不会启动失灵保护。
因为虽然A相开关拒分，但当211开关的B、C相和221开关的A、B、C相跳开后，两侧不存在故障电流，所以两侧保护返回，不启动失灵保护。
13、某变电站500kV系统设备接线方式为3/2接线，共4个完整串正常运行，请分析如某一母线侧断路器（线路断路器）出现断路器闭锁分合闸，此时该线路A相发生接地故障，请问如何处理？（8分）答：故障发生后，该线路主保护动作，应跳开母线侧及中断路器A相，保护动作只跳开了中断路器A相，由于母线侧为路器闭锁分合闸，该断路器启动失灵保护，跳开该母线所有断路器及中断路器B、C相，失灵保护向线路对端发远跳信号，跳开对侧断路B、C相（A相由对侧保护动作跳开）。
由于中断路器三相均在分闸状态，且失灵保护动作，重合闸不再重合。
处理：检查保护及断路器动作情况，断开拒动断路器两侧隔离开关，报调度，申请恢复失压母线，如线路允许试送，则用中断路器按调度命令试送一次。
14、案例：××变918电容器零序过压动作跳闸，运行人员现场检查未发现异常现象，检修人员对918电容器组进行检查试验，检修结论为设备正常可以投入运行。
试送918电容器时，零序过压再次动作跳闸，现场检查未发现异常现象。
检修继保人员再次对电容器组包括放电线圈进行检查试验，发现918电容器组放电线圈A相故障，其余两相正常，进行更换后试送电成功。
问（1）请说明放电线圈故障为什么会导致零序过压动作（2）在此次故障处理过程中，应吸取什么教训？（12分）请分析该故障原因。
答案要点：1、放电线圈一次侧与高压并联电容器组并联连接，正常运行时其二次绕组可以作电压指示，剩余绕组接成开口三角，当电容器极间局部发生故障时，会产生零序电压，驱动继电保护装置动作跳闸，使电容器从系统切除。
2、放电线圈故障导致一、二次侧感应电压的严重不相等，引起二次侧电压差值的增大，从而产生零序电压，驱动继电保护装置动作跳闸，使电容器从系统切除。
3、应吸取的教训：电容器组零序过压动作，不仅应检查电容器组本体，还应对电容器组放电线圈进行检查试验，看零序过压动作是否是由于放电线圈引起。
15、某站一回220kV线路跳闸，信号及保护动作情况如下：发“纵联电流差动保护动作”、“纵联方向保护动作”光字牌，保护装置跳A、跳B、跳C、三跳灯亮，相关故障录波器动作，具体保护动作情况见报告）（附下）。
该线路保护配置为RCS-901线路保护（使用闭锁式通道）和PSL-603G纵联电流差动保护，重合闸运行单重方式，时间0.5S保护报告如下：RCS-901PSL-603G：46ms 差动跳B出口46ms 故障相电流电流=1.604A315ms 差动永跳出口321ms 综合重合闸复归两侧保护动作情况一致，而且都动作正确。
从保护打印出的故障波形上看，两次故障的故障过程中都有零序电流。
根据以上情况分析线路故障的性质。
（15）（偏难）答：两套主保护的均反映线路开始为单相故障，保护应单相跳闸，单相重合，但从报告上看，约322ms后保护再次动作将三相跳开，且并没有重合，此时，不应断定保护动作不正确，应通过察看故障录波器波形等手段进一步对故障过程进行分析，单相跳闸后，重合闸动作时间为500ms，而三相跳闸发生在322ms，表明在单相跳开、等待重合的过程中，即320ms左右，线路另两相发生了继发性故障，保护再次动作跳开另外两相，重合闸投单相，故不重合。
16. CT二次开路如何处理？（12）答：检查处理CT二次开路故障应注意安全，尽量减小一次负荷电流，以降低二次回路的电压，应带线手套，使用绝缘良好的工具，尽量站在绝缘垫上，同时应注意使用符合实际的图纸，认准接线位置。
