变压器绝缘电阻测试方法

变压器绝缘电阻测量检查步骤1.测量前准备首先需要关闭变压器的所有电源，并确保变压器已经完全停止运行。

然后要先查看变压器的运行记录与维护记录，如果发现任何异常，需要先解决这些问题。

另外，还需要准备好测量工具，包括万用表、绝缘电阻测试仪、接地电极等。

2.测量点的选择根据变压器的不同结构和具体情况，选择适当的测量点。

一般来说，需要测量变压器的高压绕组、低压绕组、绝缘油和绝缘支持结构等部分的绝缘电阻。

同时，需要选取几个典型的测量点进行测量，以代表整个绝缘系统的状态。

3.绝缘电阻测试仪的连接将绝缘电阻测试仪与测量点连接起来。

对于绕组的测量，一般需要将测试仪的两个电极分别连接到绕组两端。

对于绝缘油或绝缘支持结构的测量，则需要将测试仪的电极分别连接到油箱和支持结构。

4.测量过程打开绝缘电阻测试仪，设置合适的测量模式和相应的电压或电流值。

根据实际情况，可以选择直流电压法、交流电压法或脉冲电压法等方式进行测量。

5.记录测量结果等待测量一段时间后，查看绝缘电阻测试仪上的测量结果。

将测量结果记录下来，并进行分析。

如果测量结果与设定值存在较大差异，可能存在绝缘故障，需进一步检查。

6.分析测量结果根据测量结果进行分析，判断绝缘系统的健康状况。

通常情况下，绝缘电阻的值应该在几十到几百兆欧姆之间。

如果测量结果较低，可能存在绝缘老化、染污或损坏等问题。

7.处理异常情况如果测量结果异常，需要进一步检查绝缘系统的具体部分。

可以通过绝缘电阻的分布情况来判断故障点的位置。

另外，还可以对异常部分进行局部放电测量等，以进一步确认是否存在故障。

8.记录检查结果根据检查的结果，将所有的数据和分析记录下来。

这些记录可以用于今后的维护和检查工作，也可以作为参考资料，用于判断变压器的质量和运行状态。

总结：变压器绝缘电阻测量是一项重要的检查工作，能够帮助判断变压器的绝缘系统是否正常。

通过以上的步骤，可以对变压器的绝缘电阻进行测量，并对结果进行分析和判断。

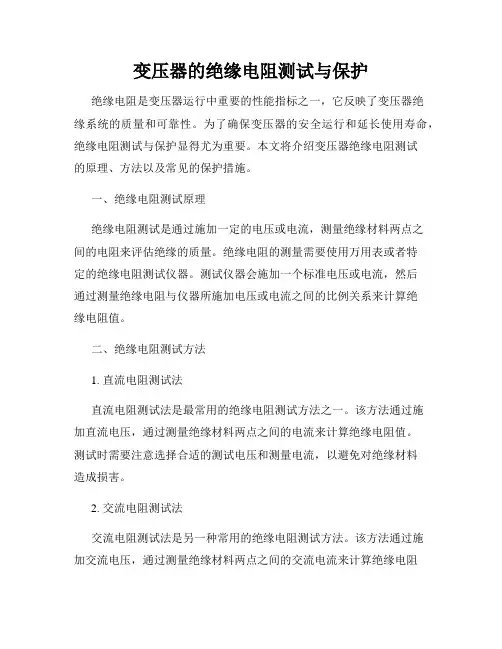

变压器的绝缘电阻测试与保护绝缘电阻是变压器运行中重要的性能指标之一，它反映了变压器绝缘系统的质量和可靠性。

为了确保变压器的安全运行和延长使用寿命，绝缘电阻测试与保护显得尤为重要。

本文将介绍变压器绝缘电阻测试的原理、方法以及常见的保护措施。

一、绝缘电阻测试原理绝缘电阻测试是通过施加一定的电压或电流，测量绝缘材料两点之间的电阻来评估绝缘的质量。

绝缘电阻的测量需要使用万用表或者特定的绝缘电阻测试仪器。

测试仪器会施加一个标准电压或电流，然后通过测量绝缘电阻与仪器所施加电压或电流之间的比例关系来计算绝缘电阻值。

二、绝缘电阻测试方法1. 直流电阻测试法直流电阻测试法是最常用的绝缘电阻测试方法之一。

该方法通过施加直流电压，通过测量绝缘材料两点之间的电流来计算绝缘电阻值。

测试时需要注意选择合适的测试电压和测量电流，以避免对绝缘材料造成损害。

2. 交流电阻测试法交流电阻测试法是另一种常用的绝缘电阻测试方法。

该方法通过施加交流电压，通过测量绝缘材料两点之间的交流电流来计算绝缘电阻值。

交流电阻测试法可以更好地模拟变压器实际运行时的工作状态，对于某些绝缘材料的测试效果更好。

三、绝缘电阻保护措施1. 绝缘材料选择合适的绝缘材料是确保变压器绝缘电阻正常的关键。

在选择绝缘材料时，需要考虑其耐热性、耐湿性、抗电弧能力等性能指标。

常用的绝缘材料包括绝缘纸、绝缘漆布、绝缘胶带等。

2. 绝缘系统检测定期对变压器的绝缘系统进行检测是保护绝缘电阻的重要手段。

可以通过定期进行绝缘电阻测试、局部放电测试、介质损耗测试等方法来评估绝缘系统的质量。

及早发现问题并及时处理，可有效避免因绝缘系统损坏而导致的变压器故障。

3. 绝缘液维护对于油浸变压器而言，绝缘液的维护也是保护绝缘电阻的重要环节。

及时检测绝缘油的介电强度、酸值、含水量等指标，确保绝缘油的质量符合要求。

同时，定期进行油样分析，及时更换老化的绝缘油，可以有效延长变压器的使用寿命。

四、结论绝缘电阻测试与保护是保证变压器安全运行的重要措施。

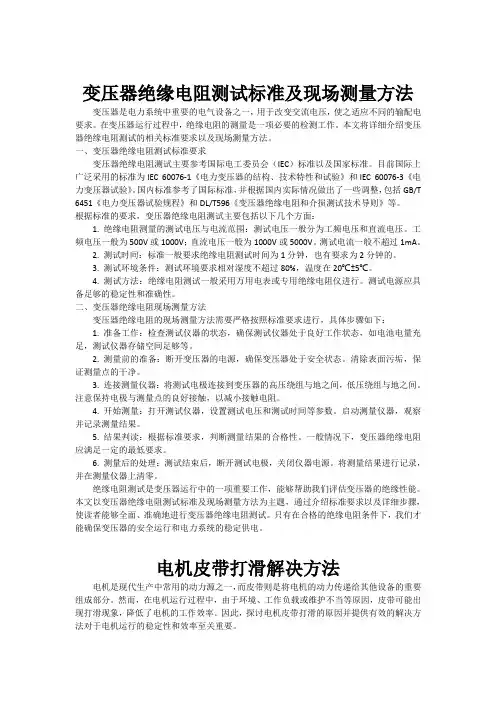

变压器绝缘电阻测试标准及现场测量方法变压器是电力系统中重要的电气设备之一，用于改变交流电压，使之适应不同的输配电要求。

在变压器运行过程中，绝缘电阻的测量是一项必要的检测工作。

本文将详细介绍变压器绝缘电阻测试的相关标准要求以及现场测量方法。

一、变压器绝缘电阻测试标准要求变压器绝缘电阻测试主要参考国际电工委员会（IEC）标准以及国家标准。

目前国际上广泛采用的标准为IEC 60076-1《电力变压器的结构、技术特性和试验》和IEC 60076-3《电力变压器试验》。

国内标准参考了国际标准，并根据国内实际情况做出了一些调整，包括GB/T 6451《电力变压器试验规程》和DL/T596《变压器绝缘电阻和介损测试技术导则》等。

根据标准的要求，变压器绝缘电阻测试主要包括以下几个方面：1. 绝缘电阻测量的测试电压与电流范围：测试电压一般分为工频电压和直流电压。

工频电压一般为500V或1000V；直流电压一般为1000V或5000V。

测试电流一般不超过1mA。

2. 测试时间：标准一般要求绝缘电阻测试时间为1分钟，也有要求为2分钟的。

3. 测试环境条件：测试环境要求相对湿度不超过80%，温度在20℃±5℃。

4. 测试方法：绝缘电阻测试一般采用万用电表或专用绝缘电阻仪进行。

测试电源应具备足够的稳定性和准确性。

二、变压器绝缘电阻现场测量方法变压器绝缘电阻的现场测量方法需要严格按照标准要求进行，具体步骤如下：1. 准备工作：检查测试仪器的状态，确保测试仪器处于良好工作状态，如电池电量充足，测试仪器存储空间足够等。

2. 测量前的准备：断开变压器的电源，确保变压器处于安全状态。

清除表面污垢，保证测量点的干净。

3. 连接测量仪器：将测试电极连接到变压器的高压绕组与地之间，低压绕组与地之间。

注意保持电极与测量点的良好接触，以减小接触电阻。

4. 开始测量：打开测试仪器，设置测试电压和测试时间等参数。

启动测量仪器，观察并记录测量结果。

变压器绝缘电阻标准(一)变压器绝缘电阻标准什么是变压器绝缘电阻标准？变压器绝缘电阻标准是指在一定的条件下，通过测量变压器绝缘材料的电阻值来判断其绝缘性能是否合格的标准。

变压器绝缘电阻标准的作用变压器绝缘电阻标准是保证变压器安全稳定运行的关键因素之一。

如果变压器的绝缘电阻低于标准值，就会存在漏电危险，可能导致电气事故的发生。

变压器绝缘电阻标准的指标根据国家发改委颁布的《变电站（营销）工程技术规范》（GB50545），变压器的绝缘电阻标准如下：•空间电压等级不大于220kV的变压器：变压器油中绝缘电阻应不小于500MΩ，相间之间的交流极限电压应不小于2.5kV。

•空间电压等级大于220kV的变压器：变压器油中绝缘电阻应不小于1000MΩ，相间之间的交流极限电压应不小于5kV。

如何测试变压器绝缘电阻变压器绝缘电阻测试需要使用专用测试仪器，一般是绝缘电阻测试仪。

测试时，需要先将变压器断电，并将测试仪接入变压器绝缘材料上测试，根据测试仪显示的读数判断是否符合标准。

注意事项为了有效保证测试结果的准确性和真实性，测试时需要遵守以下注意事项：•测试前需要对测试仪进行校准。

•测试时需要确保测试仪与被测物之间的电路连通良好。

•测试时需要采取有效的安全措施，避免发生安全事故。

以上就是关于“变压器绝缘电阻标准”的相关内容，希望对大家有所帮助。

如何保证变压器绝缘电阻合格为了保证变压器绝缘电阻符合标准要求，有以下几点需要注意：预防性维护预防性维护是为了保证设备在长期稳定运行条件下发挥最好性能的一种手段。

对于变压器而言，绝缘油的常规检查、更换以及绝缘材料的防腐防潮措施都是必要的预防性维护措施。

定期测试对于经常处于负载状态的变压器而言，建议每年至少测试一次绝缘电阻。

同时，变压器在没使用一年以上后，重新使用前也需要测试其绝缘性能。

现场保证一旦发现绝缘材料有问题，需要立即对其进行更换或维修，以保证设备的安全稳定运行。

总结通过测试变压器绝缘电阻标准，可有效判断设备的绝缘性能是否符合国家规定的标准。

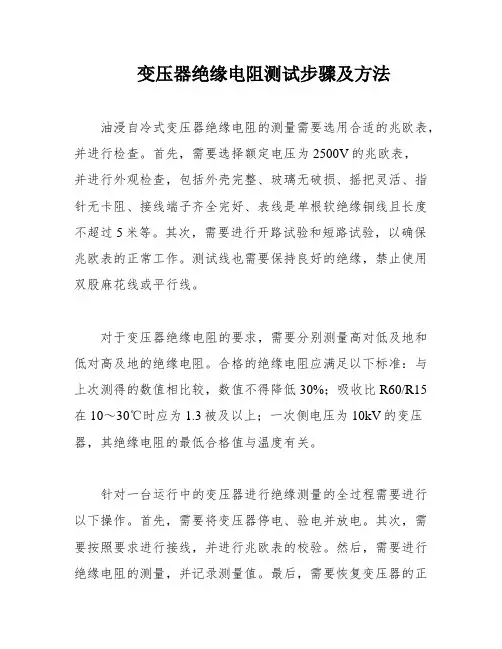

变压器绝缘电阻测试步骤及方法油浸自冷式变压器绝缘电阻的测量需要选用合适的兆欧表，并进行检查。

首先，需要选择额定电压为2500V的兆欧表，并进行外观检查，包括外壳完整、玻璃无破损、摇把灵活、指针无卡阻、接线端子齐全完好、表线是单根软绝缘铜线且长度不超过5米等。

其次，需要进行开路试验和短路试验，以确保兆欧表的正常工作。

测试线也需要保持良好的绝缘，禁止使用双股麻花线或平行线。

对于变压器绝缘电阻的要求，需要分别测量高对低及地和低对高及地的绝缘电阻。

合格的绝缘电阻应满足以下标准：与上次测得的数值相比较，数值不得降低30%；吸收比R60/R15在10～30℃时应为1.3被及以上；一次侧电压为10kV的变压器，其绝缘电阻的最低合格值与温度有关。

针对一台运行中的变压器进行绝缘测量的全过程需要进行以下操作。

首先，需要将变压器停电、验电并放电。

其次，需要按照要求进行接线，并进行兆欧表的校验。

然后，需要进行绝缘电阻的测量，并记录测量值。

最后，需要恢复变压器的正常运行。

在整个过程中，安全措施应足够，以确保人员和设备的安全。

摇测变压器绕组绝缘电阻时，需要按照正确的接线方法进行操作。

对于一次绕组，需要将三相引出端lU、lV、1W用裸铜线短接，以备接兆欧表“L”端；对于二次绕组，需要将引出端N、2U、2V、2W及地(地壳)用裸铜线短接后，接在兆欧表“E”端。

如果需要减少表面泄漏的影响，可以在侧瓷套管的瓷裙上缠绕几匝裸铜线，再用绝缘导线接在兆欧表“G”端。

在进行测量之前，需要进行必要的准备工作。

首先要签，并填写操作票并经模拟板试操作准确无误。

确定工作负责人和监护人，并提前通知受影响的用户。

物质准备方面，需要准备安全用具，如绝缘杆、绝缘手套、临时接地线、绝缘靴、标示牌等。

还需要检查兆欧表等其他用具及材料，如临时用导线、扳子、电工工具等。

材料准备方面，按照操作票的步骤，将变压器推出运行，达到“检修状态”，包括停电、验电、放电、挂临时接地线、悬挂标示牌等。

测量变压器绝缘电阻的步骤1. 简介变压器是电力系统中常用的电气设备之一，用于将交流电能从一种电压级别转换为另一种电压级别。

为了确保变压器的正常运行和安全性，测量变压器绝缘电阻是非常重要的。

本文将介绍测量变压器绝缘电阻的步骤及相关注意事项。

2. 工具和材料准备在进行测量之前，需要准备以下工具和材料： - 绝缘电阻测试仪：用于测量绝缘电阻的仪器。

- 万用表：用于测量测试仪的输出。

- 变压器：待测量绝缘电阻的目标设备。

- 导线和连接夹：用于连接测试仪与变压器。

3. 步骤详解步骤1：确保安全在进行任何测试之前，首先要确保自己的安全。

检查所有工具和设备是否正常，并确保遵守相关安全操作规程。

步骤2：断开变压器与供电系统的连接在进行绝缘电阻测试时，必须先断开变压器与供电系统的连接，以确保测试结果准确可靠。

断开变压器与供电系统的方法因具体的电力系统而有所不同，需要根据实际情况进行操作。

步骤3：准备测试仪和测量线路将绝缘电阻测试仪连接到变压器的绝缘端子上。

根据测试仪的说明书，正确连接测试仪和变压器。

使用合适的导线和连接夹，将测试仪与变压器绝缘端子之间建立良好的电气连接。

步骤4：设置测试参数根据实际需要，设置绝缘电阻测试仪的参数。

通常包括： - 测试电压：选择适当的测试电压，以确保测量结果符合要求。

- 测试时间：设置测量时间，通常为数秒至数分钟不等。

- 去极化时间：在应用测试电压之前等待一段时间，以去除被测物体表面可能存在的临时性极化效应。

步骤5：进行绝缘电阻测量按下绝缘电阻测试仪上的启动按钮或触发开关，开始进行绝缘电阻测量。

在等待足够长时间后（根据步骤4中设置的测试时间），测试仪将给出测量结果。

步骤6：记录和分析测量结果记录绝缘电阻测量结果，并进行必要的分析。

根据实际情况，可以将结果与设备规格、标准要求等进行比较，以评估变压器的绝缘状况和安全性。

步骤7：恢复供电系统连接在完成绝缘电阻测试后，根据实际需要，恢复变压器与供电系统的连接。

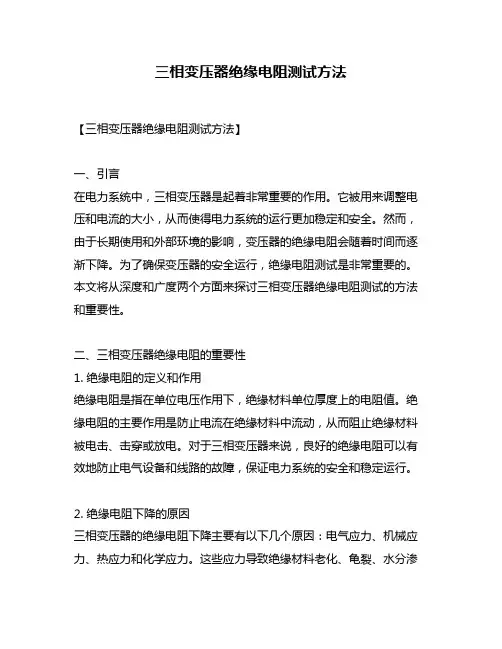

三相变压器绝缘电阻测试方法【三相变压器绝缘电阻测试方法】一、引言在电力系统中，三相变压器是起着非常重要的作用。

它被用来调整电压和电流的大小，从而使得电力系统的运行更加稳定和安全。

然而，由于长期使用和外部环境的影响，变压器的绝缘电阻会随着时间而逐渐下降。

为了确保变压器的安全运行，绝缘电阻测试是非常重要的。

本文将从深度和广度两个方面来探讨三相变压器绝缘电阻测试的方法和重要性。

二、三相变压器绝缘电阻的重要性1. 绝缘电阻的定义和作用绝缘电阻是指在单位电压作用下，绝缘材料单位厚度上的电阻值。

绝缘电阻的主要作用是防止电流在绝缘材料中流动，从而阻止绝缘材料被电击、击穿或放电。

对于三相变压器来说，良好的绝缘电阻可以有效地防止电气设备和线路的故障，保证电力系统的安全和稳定运行。

2. 绝缘电阻下降的原因三相变压器的绝缘电阻下降主要有以下几个原因：电气应力、机械应力、热应力和化学应力。

这些应力导致绝缘材料老化、龟裂、水分渗透等现象，从而使得绝缘电阻逐渐下降。

三、三相变压器绝缘电阻测试的方法1. 并联法测试并联法测试是最简单、最常用的三相变压器绝缘电阻测试方法之一。

具体操作过程如下：- 首先关闭变压器的电源，并确保变压器处于绝缘状态。

- 然后将测试仪的测试端子与变压器的高压绕组和低压绕组并联连接。

- 最后通过测试仪进行电压施加，测量绝缘电阻值。

2. 单端法测试单端法测试是另一种常用的三相变压器绝缘电阻测试方法。

它具有操作简单、快速、准确的特点。

具体操作过程如下：- 首先将测试仪的两个测试线分别连接到变压器高压绕组和地线。

- 然后通过测试仪施加电压，并测量绝缘电阻值。

3. 串联法测试串联法测试主要用于测量变压器内部的互感器和引线的绝缘电阻。

具体操作步骤如下：- 将测试仪的测试线依次连接到变压器内部的各个绕组和引线。

- 通过测试仪施加电压，并测量绝缘电阻值。

四、个人观点和总结通过上述的探讨和介绍，我们可以看出三相变压器绝缘电阻测试的方法是多种多样的，每一种方法都有其适用的场景和特点。

干式变压器绝缘电阻测试方法一、引言干式变压器是一种常见的电力设备，用于变换电压或电流。

其绝缘电阻是衡量其绝缘性能的重要指标之一。

本文将介绍干式变压器绝缘电阻测试的方法。

二、测试仪器和设备进行干式变压器绝缘电阻测试需要以下仪器和设备：1. 绝缘电阻测试仪：用于测量绝缘电阻值。

2. 电源：提供测试所需的电压。

3. 多用途电表：用于测量电压和电流。

三、测试步骤1. 断开变压器的电源，确保变压器处于断电状态。

2. 清洁变压器表面，确保无尘、无污染。

3. 将绝缘电阻测试仪的测试线分别连接到变压器的高压绕组和地线，低压绕组和地线，并确保连接牢固。

4. 打开绝缘电阻测试仪，选择合适的测试模式和电压范围。

5. 施加测试电压，一般为500V或1000V。

6. 等待一段时间，一般为1分钟，让绝缘电阻稳定。

7. 读取绝缘电阻测试仪上的测试结果。

8. 断开测试线，结束测试。

四、注意事项1. 在进行绝缘电阻测试前，必须确保变压器已经断电，并且对测试仪进行正确的接地。

2. 在测试过程中，要保持测试环境干燥，避免潮湿或有漏电情况。

3. 在读取测试结果时，要注意单位的转换和计算准确性。

4. 如果测试结果异常，需要进行重新测试，确保结果准确可靠。

五、测试结果分析根据国际标准，干式变压器绝缘电阻的测试结果应满足一定的要求。

通常情况下，绝缘电阻值应大于100MΩ，以保证变压器的良好绝缘性能。

如果测试结果低于这个值，可能存在绝缘故障或损坏，需要进行修复或更换。

六、总结干式变压器绝缘电阻测试是评估变压器绝缘性能的重要方法之一。

通过正确的测试步骤和注意事项，可以得到准确可靠的测试结果。

及时发现并解决绝缘故障，可以保证变压器的正常运行和延长其使用寿命。

干式变压器绝缘电阻测试方法简单易行，是确保变压器正常运行的重要手段。

通过定期测试绝缘电阻，可以及时发现潜在的绝缘故障，保障电力系统的安全稳定运行。

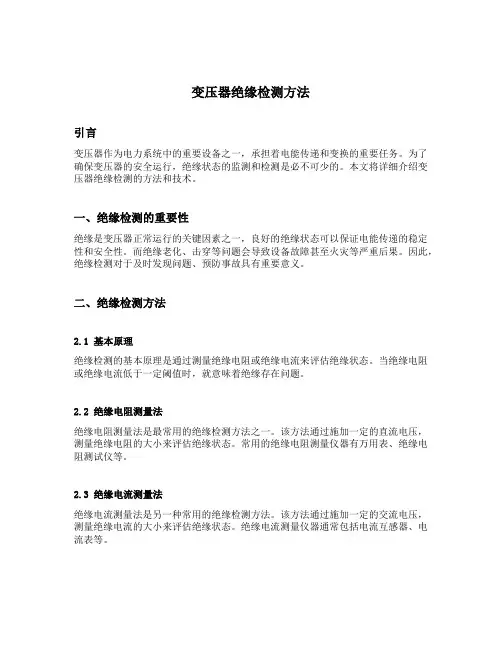

变压器绝缘检测方法引言变压器作为电力系统中的重要设备之一，承担着电能传递和变换的重要任务。

为了确保变压器的安全运行，绝缘状态的监测和检测是必不可少的。

本文将详细介绍变压器绝缘检测的方法和技术。

一、绝缘检测的重要性绝缘是变压器正常运行的关键因素之一，良好的绝缘状态可以保证电能传递的稳定性和安全性。

而绝缘老化、击穿等问题会导致设备故障甚至火灾等严重后果。

因此，绝缘检测对于及时发现问题、预防事故具有重要意义。

二、绝缘检测方法2.1 基本原理绝缘检测的基本原理是通过测量绝缘电阻或绝缘电流来评估绝缘状态。

当绝缘电阻或绝缘电流低于一定阈值时，就意味着绝缘存在问题。

2.2 绝缘电阻测量法绝缘电阻测量法是最常用的绝缘检测方法之一。

该方法通过施加一定的直流电压，测量绝缘电阻的大小来评估绝缘状态。

常用的绝缘电阻测量仪器有万用表、绝缘电阻测试仪等。

2.3 绝缘电流测量法绝缘电流测量法是另一种常用的绝缘检测方法。

该方法通过施加一定的交流电压，测量绝缘电流的大小来评估绝缘状态。

绝缘电流测量仪器通常包括电流互感器、电流表等。

2.4 绝缘介质损耗测量法绝缘介质损耗测量法是一种较为精确的绝缘检测方法。

该方法通过测量绝缘介质中的损耗因数来评估绝缘状态。

常用的测量仪器有介质损耗测试仪、电桥等。

三、绝缘检测技术3.1 直流绝缘检测技术直流绝缘检测技术是最常用的绝缘检测技术之一。

它通过施加直流电压，测量绝缘电阻的大小来评估绝缘状态。

该技术具有简单、快速的优点，适用于大多数变压器。

3.2 频率响应分析技术频率响应分析技术是一种先进的绝缘检测技术。

它通过测量绝缘材料在不同频率下的响应特性来评估绝缘状态。

该技术可以提供更为准确的绝缘状态评估结果。

3.3 红外热像技术红外热像技术是一种非接触式的绝缘检测技术。

它通过检测绝缘材料的热辐射来评估绝缘状态。

该技术可以实时监测绝缘状态，对于发现局部热点等问题具有较高的敏感性。

3.4 超声波检测技术超声波检测技术是一种用于检测绝缘老化和击穿的技术。

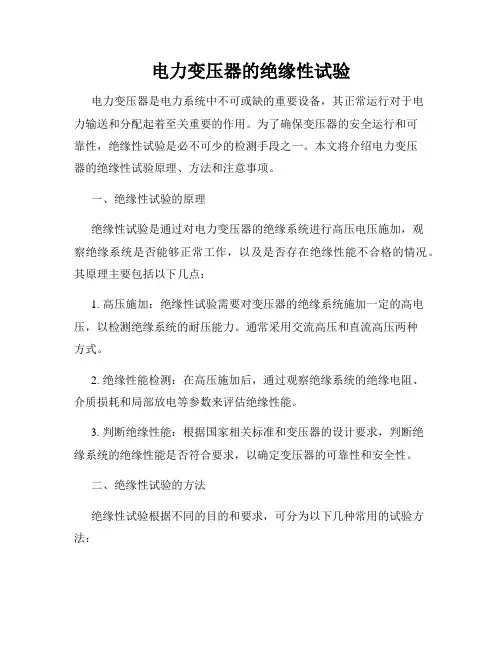

电力变压器的绝缘性试验电力变压器是电力系统中不可或缺的重要设备，其正常运行对于电力输送和分配起着至关重要的作用。

为了确保变压器的安全运行和可靠性，绝缘性试验是必不可少的检测手段之一。

本文将介绍电力变压器的绝缘性试验原理、方法和注意事项。

一、绝缘性试验的原理绝缘性试验是通过对电力变压器的绝缘系统进行高压电压施加，观察绝缘系统是否能够正常工作，以及是否存在绝缘性能不合格的情况。

其原理主要包括以下几点：1. 高压施加：绝缘性试验需要对变压器的绝缘系统施加一定的高电压，以检测绝缘系统的耐压能力。

通常采用交流高压和直流高压两种方式。

2. 绝缘性能检测：在高压施加后，通过观察绝缘系统的绝缘电阻、介质损耗和局部放电等参数来评估绝缘性能。

3. 判断绝缘性能：根据国家相关标准和变压器的设计要求，判断绝缘系统的绝缘性能是否符合要求，以确定变压器的可靠性和安全性。

二、绝缘性试验的方法绝缘性试验根据不同的目的和要求，可分为以下几种常用的试验方法：1. 直流耐压试验：在此试验中，将直流高压施加在变压器的绝缘系统上，以检测绝缘系统的耐压能力。

通过测量绝缘电阻和绝缘电阻衰减曲线，判断绝缘系统是否存在漏电问题。

2. 交流耐压试验：此试验对变压器绝缘系统施加交流高压，以检测其能否承受额定电压的工作条件。

通过测量绝缘电阻、介质损耗和局部放电等参数，评估绝缘系统的工作性能。

3. 局部放电试验：局部放电试验主要用于检测绝缘系统中可能存在的局部放电缺陷，以评估绝缘的可靠性。

通过监测放电信号的强度和频率，判断绝缘系统的局部放电情况。

4. 汇流条电阻测试：电力变压器的汇流条是电流传输的重要组成部分，其电阻值直接影响变压器的运行效果。

通过对汇流条的电阻进行测试，可以评估绝缘系统的完整性和连接质量。

三、绝缘性试验的注意事项在进行绝缘性试验时，需要注意以下几点，以确保试验结果的准确性和安全性：1. 试验前准备：在进行绝缘性试验之前，应仔细检查试验设备和试验仪器的状态，确保其正常工作；清理试验现场，确保试验环境干燥且安全。

变压器绝缘电阻多少为标准绝缘电阻的意义与检测方法绝缘电阻是指在特定电压下通过绝缘材料的电流与所加电压之间的比值。

它是衡量绝缘材料绝缘性能的重要参数，广泛应用于电力系统、电子设备和通信系统等领域中。

绝缘电阻的意义：1. 绝缘电阻能够反映绝缘系统的绝缘状态，对于保证电路的正常运行和人身安全具有重要意义。

2. 通过测量绝缘电阻，可以判断绝缘材料是否老化、破损或受潮等，及时采取相应的维修或更换措施。

3. 在设计和制造电子设备时，绝缘电阻是评估产品质量和性能可靠性的重要指标之一。

绝缘电阻的检测方法：1. 直流电压法：通过施加一定的直流电压，测量通过绝缘材料的漏电流。

常用的检测方法包括绝缘电阻测试仪、万用表等。

测试时需要断开被测电路的电源，并排除外部干扰因素。

2. 交流电压法：通过施加一定频率的正弦交流电压，测量交流电压下的介质损耗和绝缘电阻。

常用的检测方法有交流耐压试验仪等。

测试时需要确保测试电压合适且不会对设备造成损坏。

3. 双电压法：同时使用直流电压和交流电压进行测量，综合评估绝缘材料的绝缘性能。

该方法能够更全面地了解绝缘材料的状态。

在进行绝缘电阻测试时，需要注意以下几点：1. 测试环境应选择干燥、无尘、无腐蚀性气体的场所，避免外部环境对测试结果的影响。

2. 测试前需要充分放电，以防止电压残余对绝缘测试的影响。

3. 测试过程中应留意测试仪器的指示是否稳定，以确保测试结果的准确性。

4. 针对绝缘电阻测试的不同需求，选择合适的测试方法和仪器。

根据具体情况选择直流测量、交流测量或双电压测量，确保测试结果的可靠性。

绝缘电阻的测量范围和标准值：绝缘电阻的测量范围通常是几十兆欧姆到几百兆欧姆，具体取决于被测设备和要求。

一般来说，绝缘电阻越大，说明绝缘材料的绝缘性能越好。

绝缘电阻的标准值是根据具体应用领域和相关标准规定的。

例如，在电力系统中，绝缘电阻的标准值通常为几百兆欧姆以上。

而在电子设备和通信系统中，标准值可能相对较低。

测试变压器的好坏方法1.外观检查：首先检查变压器的外观是否完好无损，是否有明显的磕碰或变形。

确定变压器的标识、名称和额定电压等是否清晰可见。

2.绝缘电阻测量：使用万用表或绝缘电阻测试仪测量变压器的绝缘电阻。

将测试引线连接到主绕组和绝缘绕组上，记录测得的电阻值。

一般来说，绝缘电阻应该在几兆欧姆以上。

3.绕组电阻测量：使用电阻测量仪测量变压器的各个绕组的电阻，包括主绕组和副绕组。

根据变压器的设计和额定电压，可以确定电阻值是否符合要求。

4.开路试验：在额定电压下进行开路试验，即在变压器的输入和输出接头之间打开开关，记录输入电流和输出电压。

由此可以计算出变压器的空载损耗，也可以通过比较输入输出电压来评估变压器的电压变比是否准确。

5.短路试验：在额定电流下进行短路试验，即通过一个电阻器将输入和输出绕组短接，记录输入电压和输出电流。

由此可以计算出变压器的短路损耗，也可以通过比较输入输出电流来评估变压器的电流变比是否准确。

6.效率测试：在额定负载下进行效率测试，即通过测量输入和输出功率来计算变压器的效率。

较高的效率表示变压器的能量损耗较低，性能较好。

7.温升测试：在额定负载下进行温升测试，通过测量变压器的温升来评估变压器的散热性能。

较低的温升表示变压器可以在长时间高负载下稳定工作。

8.噪音测试：在额定负载下进行噪音测试，通过测量变压器产生的噪音水平来评估变压器的噪音性能。

较低的噪音表示变压器的工作稳定，运行平稳。

9.油质测试：对于油浸式变压器，可以对变压器的油质进行检测。

通过分析油中的杂质和气体含量以及油色、水分和酸值等指标，可以评估变压器的绝缘性能和油质是否符合要求。

综上所述，通过外观检查、绝缘电阻测量、绕组电阻测量、开路试验、短路试验、效率测试、温升测试、噪音测试和油质测试等多种测试方法，可以全面评估变压器的质量和性能，判断其好坏。

变压器绝缘电阻测试标准及现场测量方法变压器是电力系统中重要的电气设备之一，用于改变交流电压，使之适应不同的输配电要求。

在变压器运行过程中，绝缘电阻的测量是一项必要的检测工作。

本文将详细介绍变压器绝缘电阻测试的相关标准要求以及现场测量方法。

一、变压器绝缘电阻测试标准要求变压器绝缘电阻测试主要参考国际电工委员会（IEC）标准以及国家标准。

目前国际上广泛采用的标准为IEC 60076-1《电力变压器的结构、技术特性和试验》和IEC 60076-3《电力变压器试验》。

国内标准参考了国际标准，并根据国内实际情况做出了一些调整，包括GB/T 6451《电力变压器试验规程》和DL/T596《变压器绝缘电阻和介损测试技术导则》等。

根据标准的要求，变压器绝缘电阻测试主要包括以下几个方面：1. 绝缘电阻测量的测试电压与电流范围：测试电压一般分为工频电压和直流电压。

工频电压一般为500V或1000V；直流电压一般为1000V或5000V。

测试电流一般不超过1mA。

2. 测试时间：标准一般要求绝缘电阻测试时间为1分钟，也有要求为2分钟的。

3. 测试环境条件：测试环境要求相对湿度不超过80%，温度在20℃±5℃。

4. 测试方法：绝缘电阻测试一般采用万用电表或专用绝缘电阻仪进行。

测试电源应具备足够的稳定性和准确性。

二、变压器绝缘电阻现场测量方法变压器绝缘电阻的现场测量方法需要严格按照标准要求进行，具体步骤如下：1. 准备工作：检查测试仪器的状态，确保测试仪器处于良好工作状态，如电池电量充足，测试仪器存储空间足够等。

2. 测量前的准备：断开变压器的电源，确保变压器处于安全状态。

清除表面污垢，保证测量点的干净。

3. 连接测量仪器：将测试电极连接到变压器的高压绕组与地之间，低压绕组与地之间。

注意保持电极与测量点的良好接触，以减小接触电阻。

4. 开始测量：打开测试仪器，设置测试电压和测试时间等参数。

启动测量仪器，观察并记录测量结果。

变压器低压侧绝缘电阻测量方法
变压器低压侧绝缘电阻的测量方法如下：
1.将变压器套管清洁干净，以免引起泄漏电流，影响测量
结果的精确性。

2.测量时非被测绕组应接地。

3.测量前，先将变压器的外壳和中性点接地，然后将变压
器的套管与中性点断开。

4.测量时采用屏蔽法，将测量用的电缆一端接地，另一端
与变压器绕组的一端连接。

5.测量结果应与该温度下绝缘电阻的参考值进行比较，若
测量结果低于参考值，则变压器可能存在故障。

希望能够帮助到您。

1用2500V摇表分别测高压对低压、高压对地、低压对地。

L线接高电压位，E接地或低电压位；常温下在用变：高对低不小于500M、高对地不小于300M、低对地不小于100M，可以投运。

新投运变最好与厂家出厂报告相比较，相差不大即可。

2配电变压器绝缘电阻的摇测配电变压器在安装或检修后投入运行前以及长期停用后，都要用电压为1000~2500V的摇表测量绕组绝缘电阻，测得的数值和测量时的油温应记入变压器档案内。

将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较，以判断变压器的绝缘状况。

如果配电变压器的绝缘电阻猛然降至初始值的50%，或更低时，应予更换大修。

所测绝缘电阻的准确性，与测量方法和测量时的天气情况有非常密切的关系，测量时应注意以下事项:1.1测量条件。

选择温度在5℃以上，湿度在70%以下的天气进行测量;1.2测量电压。

摇测配变绝缘电阻应使用1000V或2500V的摇表，对变压器历次绝缘电阻进行比较时，所用摇表应为相间电压等级;1.3测量项目。

应测量配变一次绕组对二次绕组，一次绕组对地（配变铁芯或外壳）和二次绕组对地的绝缘电阻值;1.4测量安全。

测量前后，应将配变一次侧和二次侧各出线端分别接地放电，零线亦应断开，使绕组上残存的静电荷放尽，以保证安全。

3;高对低接地，就是将高压三个桩头ABC三相用铁丝短接，低压四个桩头abc0短接并接地的接线形式，将兆欧表G接高压桩头，E接地，L是屏蔽线可以不接。

以120转/分摇动兆欧表。

低对高接地，就是将高压三个桩头ABC三相用铁丝短接并接地，低压四个桩头abc0短接的接线形式，将兆欧表G接低压桩头，E接地，L是屏蔽线可以不接。

以120转/分摇动兆欧表。

绕组之间：就是将高压三个桩头ABC三相用铁丝短接，低压四个桩头abc0短接的接线形式，将兆欧表G接高压桩头，E低压，L是屏蔽线可以不接。

以120转/分摇动兆欧表。

变压器电容式套管绝缘电阻试验变压器电容式套管绝缘电阻试验是变压器绝缘试验中的一种重要试验方法。

该试验通过测量变压器套管的绝缘电阻来评估变压器的绝缘性能，判断变压器是否存在绝缘缺陷或潜在故障。

本文将对变压器电容式套管绝缘电阻试验进行详细介绍。

变压器电容式套管绝缘电阻试验是一种非破坏性试验方法，适用于各种类型的变压器。

这种试验方法主要是通过将变压器的套管与地面相连，然后测量套管与地面之间的电阻来评估绝缘性能。

试验时，需要使用特殊的测试仪器，如绝缘电阻测试仪，以确保测量结果的准确性。

在进行变压器电容式套管绝缘电阻试验前，首先需要检查试验装置和测试仪器是否正常工作。

然后，将测试仪器的电极连接到变压器套管和地面，确保连接良好。

接下来，开始进行电阻测量。

在测量过程中，需要保持稳定的电压和电流，并记录测量结果。

变压器电容式套管绝缘电阻试验的结果是以电阻值表示的。

一般来说，变压器套管的绝缘电阻应该具有一定的数值范围。

如果测量结果低于该范围，说明变压器的绝缘存在问题，可能存在绝缘缺陷或潜在故障。

此时，需要进一步检查变压器的绝缘状况，及时采取修复或更换措施，以确保变压器的安全运行。

变压器电容式套管绝缘电阻试验的意义在于提供了一种快速、准确评估变压器绝缘性能的方法。

通过这种试验，可以及时发现变压器的绝缘问题，避免因绝缘故障引发的事故和损失。

同时，这种试验方法也可以用于判断变压器的绝缘老化情况，为维护和保养变压器提供参考依据。

在进行变压器电容式套管绝缘电阻试验时，需要注意以下几点。

首先，试验时要确保测试仪器的准确性和可靠性，避免测量误差。

其次，要严格按照操作规程进行试验，并及时记录试验结果。

最后，要根据试验结果进行合理的分析和判断，并采取相应的措施，以提高变压器的绝缘性能。

变压器电容式套管绝缘电阻试验是一种重要的变压器绝缘试验方法，可以有效评估变压器的绝缘性能。

通过这种试验方法，可以及时发现变压器的绝缘问题，确保变压器的安全运行。

变压器绝缘电阻测试方法Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】油浸自冷式变压器绝缘电阻的测量1、兆欧表的选用及检查答：兆欧表的选择和检查：主要考虑兆欧表的额定电压和测量范围是否与被测的电器设备绝缘等级相适应。

(1)选用2500V的兆欧表；(2)对兆欧表进行外观检查：外观应良好，外壳完整，玻璃无破损，摇把灵活，指针无卡阻，接线端子应齐全完好，表线应是单根软绝缘铜线且完好无损、其长度不应超过5米；(3)对兆欧表进行开路试验：分开两条线分开（L和E）处于绝缘状态，摇动兆欧表的手柄达120r/min表针指向无限大(∞)为好；(4)对兆欧表进行短路试验：摇动兆欧表手柄到120r/min，将两只表笔瞬间搭接一下，表针指向“0”(零)，说明兆欧表正常；(5)测试线绝缘应良好，禁止使用双股麻花线或平行线。

2、对变压器绝缘电阻的要求是：答：绝缘电阻的名称：高对低及地：（一次绕组对二次绕组和外壳）高压绕组对低压绕组及外壳的绝缘电阻；??低对高及地：（二次绕组对一次绕组和外壳）低压绕组对高压绕组及外壳的绝缘电阻；绝缘电阻合格值的标准是：(1)这次测得的绝缘电阻值与上次测得的数值换算到同一温度下相比较，这次数值比上次数值不得降低30％；(2)吸收比R60/R15（遥测中60秒与15秒时绝缘电阻的比值），在10～30℃时应为被及以上：(3)一次侧电压为10kV的变压器，其绝缘电阻的最低合格值与温度有关。

变压器绝缘电阻计算口诀：利用口诀计算出各温度下的绝缘电阻“升十减半，减十翻倍，良好乘以一点五”吸收比：R20 = RtX 10t-20/40温度每升高10O C ,RtX 2/3倍。

温度每降低10O C ,RtX 倍。

(4)新安装的和大修后的变压器，其绝缘电阻合格值应符合上述规定。

运行中的变压器则不低于10兆欧。

?3、试述对一台运行中的变压器进行绝缘测量的全过程(按操作顺序回答。
