变压器绝缘电阻测试 PPT

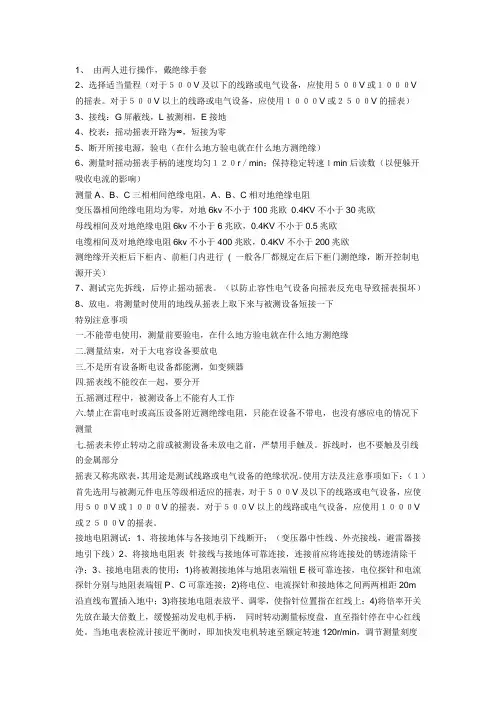

1、由两人进行操作，戴绝缘手套2、选择适当量程（对于５００V及以下的线路或电气设备，应使用５００V或１０００V 的摇表。

对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表）3、接线：G屏蔽线，L被测相，E接地4、校表：摇动摇表开路为∞，短接为零5、断开所接电源，验电（在什么地方验电就在什么地方测绝缘）6、测量时摇动摇表手柄的速度均匀１２０r／min；保持稳定转速１min后读数（以便躲开吸收电流的影响）测量A、B、C三相相间绝缘电阻，A、B、C相对地绝缘电阻变压器相间绝缘电阻均为零，对地6kv不小于100兆欧0.4KV不小于30兆欧母线相间及对地绝缘电阻6kv不小于6兆欧，0.4KV不小于0.5兆欧电缆相间及对地绝缘电阻6kv不小于400兆欧，0.4KV不小于200兆欧测绝缘开关柜后下柜内、前柜门内进行( 一般各厂都规定在后下柜门测绝缘，断开控制电源开关）7、测试完先拆线，后停止摇动摇表。

（以防止容性电气设备向摇表反充电导致摇表损坏）8、放电。

将测量时使用的地线从摇表上取下来与被测设备短接一下特别注意事项一.不能带电使用，测量前要验电，在什么地方验电就在什么地方测绝缘二.测量结束，对于大电容设备要放电三.不是所有设备断电设备都能测，如变频器四.摇表线不能绞在一起，要分开五.摇测过程中，被测设备上不能有人工作六.禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量七.摇表未停止转动之前或被测设备未放电之前，严禁用手触及。

拆线时，也不要触及引线的金属部分摇表又称兆欧表，其用途是测试线路或电气设备的绝缘状况。

使用方法及注意事项如下：（１）首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。

对于５００V以上的线路或电气设备，应使用１０００V 或２５００V的摇表。

接地电阻测试：1、将接地体与各接地引下线断开；（变压器中性线、外壳接线，避雷器接地引下线）2、将接地电阻表针接线与接地体可靠连接，连接前应将连接处的锈迹清除干净；3、接地电阻表的使用：1)将被测接地体与地阻表端钮E极可靠连接，电位探针和电流探针分别与地阻表端钮P、C可靠连接；2)将电位、电流探针和接地体之间两两相距20m沿直线布置插入地中；3)将接地电阻表放平、调零，使指针位置指在红线上；4)将倍率开关先放在最大倍数上，缓慢摇动发电机手柄，同时转动测量标度盘，直至指针停在中心红线处。

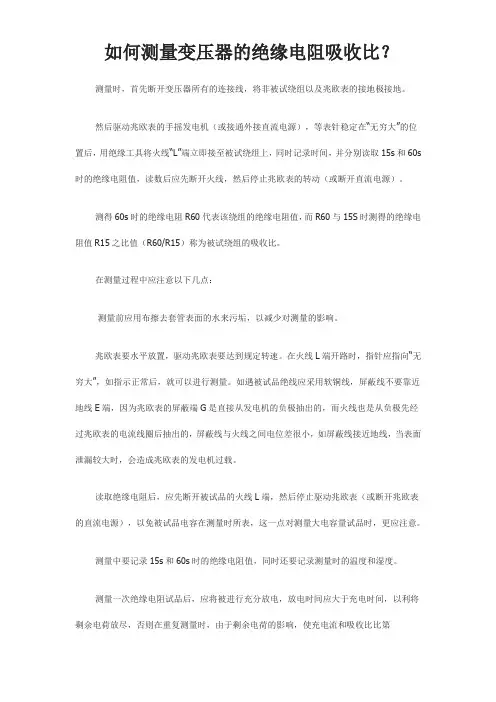

如何测量变压器的绝缘电阻吸收比？
测量时，首先断开变压器所有的连接线，将非被试绕组以及兆欧表的接地极接地。

然后驱动兆欧表的手摇发电机（或接通外接直流电源），等表针稳定在“无穷大”的位置后，用绝缘工具将火线“L”端立即接至被试绕组上，同时记录时间，并分别读取15s和60s 时的绝缘电阻值，读数后应先断开火线，然后停止兆欧表的转动（或断开直流电源）。

测得60s时的绝缘电阻R60代表该绕组的绝缘电阻值，而R60与15S时测得的绝缘电阻值R15之比值（R60/R15）称为被试绕组的吸收比。

在测量过程中应注意以下几点：
测量前应用布擦去套管表面的水来污垢，以减少对测量的影响。

兆欧表要水平放置，驱动兆欧表要达到规定转速。

在火线L端开路时，指针应指向“无穷大”，如指示正常后，就可以进行测量。

如遇被试品绝线应采用软铜线，屏蔽线不要靠近地线E端，因为兆欧表的屏蔽端G是直接从发电机的负极抽出的，而火线也是从负极先经过兆欧表的电流线圈后抽出的，屏蔽线与火线之间电位差很小，如屏蔽线接近地线，当表面泄漏较大时，会造成兆欧表的发电机过载。

读取绝缘电阻后，应先断开被试品的火线L端，然后停止驱动兆欧表（或断开兆欧表的直流电源），以免被试品电容在测量时所表，这一点对测量大电容量试品时，更应注意。

测量中要记录15s和60s时的绝缘电阻值，同时还要记录测量时的温度和湿度。

测量一次绝缘电阻试品后，应将被进行充分放电，放电时间应大于充电时间，以利将剩余电荷放尽，否则在重复测量时，由于剩余电荷的影响，使充电流和吸收比比第。

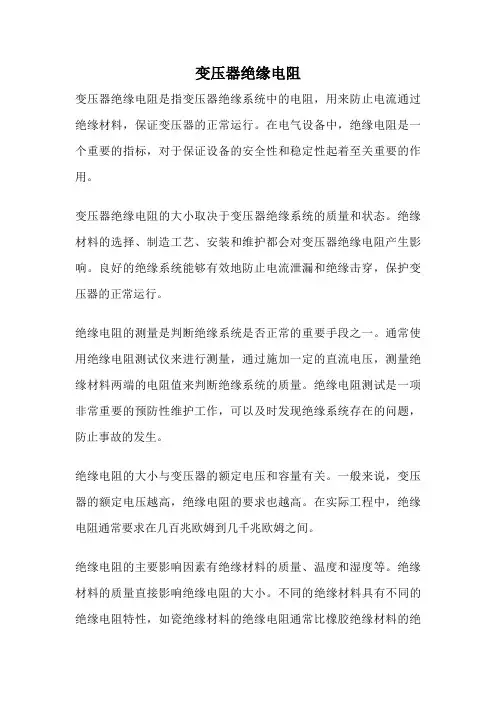

变压器绝缘电阻变压器绝缘电阻是指变压器绝缘系统中的电阻，用来防止电流通过绝缘材料，保证变压器的正常运行。

在电气设备中，绝缘电阻是一个重要的指标，对于保证设备的安全性和稳定性起着至关重要的作用。

变压器绝缘电阻的大小取决于变压器绝缘系统的质量和状态。

绝缘材料的选择、制造工艺、安装和维护都会对变压器绝缘电阻产生影响。

良好的绝缘系统能够有效地防止电流泄漏和绝缘击穿，保护变压器的正常运行。

绝缘电阻的测量是判断绝缘系统是否正常的重要手段之一。

通常使用绝缘电阻测试仪来进行测量，通过施加一定的直流电压，测量绝缘材料两端的电阻值来判断绝缘系统的质量。

绝缘电阻测试是一项非常重要的预防性维护工作，可以及时发现绝缘系统存在的问题，防止事故的发生。

绝缘电阻的大小与变压器的额定电压和容量有关。

一般来说，变压器的额定电压越高，绝缘电阻的要求也越高。

在实际工程中，绝缘电阻通常要求在几百兆欧姆到几千兆欧姆之间。

绝缘电阻的主要影响因素有绝缘材料的质量、温度和湿度等。

绝缘材料的质量直接影响绝缘电阻的大小。

不同的绝缘材料具有不同的绝缘电阻特性，如瓷绝缘材料的绝缘电阻通常比橡胶绝缘材料的绝缘电阻高。

温度和湿度对绝缘电阻也有重要影响。

一般来说，绝缘电阻随着温度的升高而下降，这是因为温度升高会导致绝缘材料的电导率增大。

湿度对绝缘电阻的影响主要是由于水分的存在会导致绝缘材料的介电强度下降，从而降低绝缘电阻。

为了确保变压器绝缘电阻的正常运行，需要定期进行绝缘电阻测试和维护。

测试时应选择合适的测试电压和测试时间，以确保测试结果的准确性。

同时，还应注意保持变压器周围的环境干燥，避免绝缘材料受潮。

变压器绝缘电阻是保证变压器正常运行的重要指标。

通过合理选择绝缘材料、良好的制造工艺和维护措施，可以保证绝缘电阻的稳定性和可靠性。

绝缘电阻测试是一项重要的预防性维护工作，可以及时发现问题，保证变压器的安全运行。

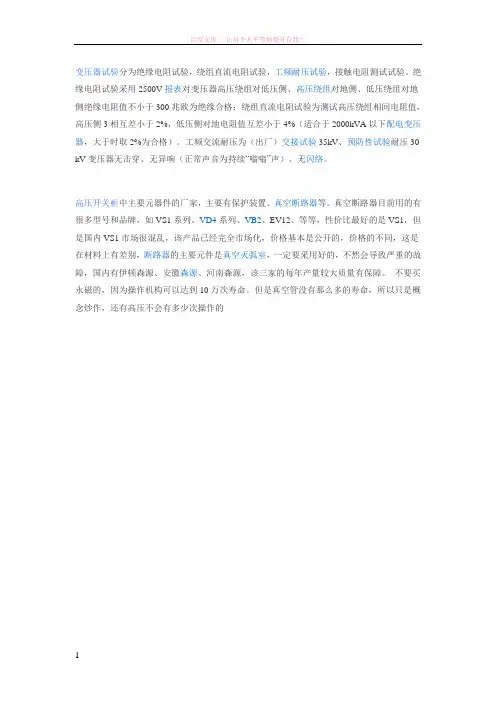

变压器试验分为绝缘电阻试验，绕组直流电阻试验，工频耐压试验，接触电阻测试试验。

绝缘电阻试验采用2500V摇表对变压器高压绕组对低压侧、高压绕组对地侧、低压绕组对地侧绝缘电阻值不小于300兆欧为绝缘合格；绕组直流电阻试验为测试高压绕组相间电阻值，高压侧3相互差小于2%，低压侧对地电阻值互差小于4%（适合于2000kVA以下配电变压器，大于时取2%为合格）。

工频交流耐压为（出厂）交接试验35kV、预防性试验耐压30 kV变压器无击穿、无异响（正常声音为持续“嗡嗡”声）、无闪络。

高压开关柜中主要元器件的厂家，主要有保护装置、真空断路器等。

真空断路器目前用的有很多型号和品牌，如VS1系列。

VD4系列、VB2、EV12、等等，性价比最好的是VS1，但是国内VS1市场很混乱，该产品已经完全市场化，价格基本是公开的，价格的不同，这是在材料上有差别，断路器的主要元件是真空灭弧室，一定要采用好的，不然会导致严重的故障，国内有伊顿森源、安徽森源、河南森源，该三家的每年产量较大质量有保障。

不要买永磁的，因为操作机构可以达到10万次寿命。

但是真空管没有那么多的寿命，所以只是概念炒作，还有高压不会有多少次操作的型号总结（自搜集整理）一、低压开关柜标准依据：JB/T 3752.1-1999《低压成套开关设备和控制设备产品型号编制方法第部分低压成套开关设备》。

、常用型号介绍a) GGD系列:GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流3150A以下的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

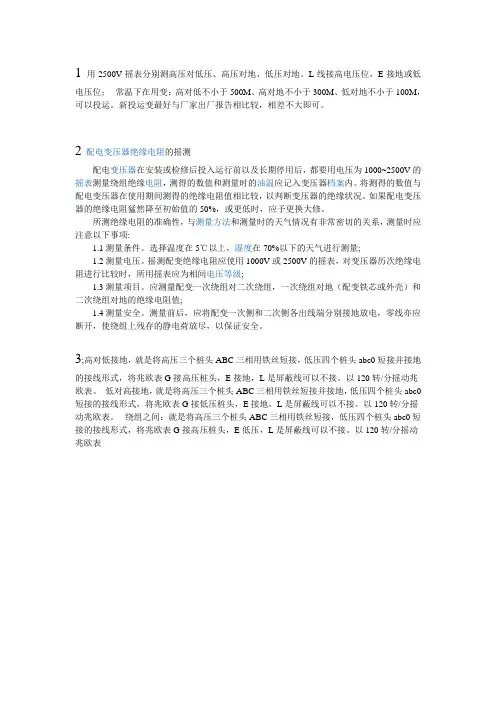

1用2500V摇表分别测高压对低压、高压对地、低压对地。

L线接高电压位，E接地或低电压位；常温下在用变：高对低不小于500M、高对地不小于300M、低对地不小于100M，可以投运。

新投运变最好与厂家出厂报告相比较，相差不大即可。

2配电变压器绝缘电阻的摇测配电变压器在安装或检修后投入运行前以及长期停用后，都要用电压为1000~2500V的摇表测量绕组绝缘电阻，测得的数值和测量时的油温应记入变压器档案内。

将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较，以判断变压器的绝缘状况。

如果配电变压器的绝缘电阻猛然降至初始值的50%，或更低时，应予更换大修。

所测绝缘电阻的准确性，与测量方法和测量时的天气情况有非常密切的关系，测量时应注意以下事项:1.1测量条件。

选择温度在5℃以上，湿度在70%以下的天气进行测量;1.2测量电压。

摇测配变绝缘电阻应使用1000V或2500V的摇表，对变压器历次绝缘电阻进行比较时，所用摇表应为相间电压等级;1.3测量项目。

应测量配变一次绕组对二次绕组，一次绕组对地（配变铁芯或外壳）和二次绕组对地的绝缘电阻值;1.4测量安全。

测量前后，应将配变一次侧和二次侧各出线端分别接地放电，零线亦应断开，使绕组上残存的静电荷放尽，以保证安全。

3;高对低接地，就是将高压三个桩头ABC三相用铁丝短接，低压四个桩头abc0短接并接地的接线形式，将兆欧表G接高压桩头，E接地，L是屏蔽线可以不接。

以120转/分摇动兆欧表。

低对高接地，就是将高压三个桩头ABC三相用铁丝短接并接地，低压四个桩头abc0短接的接线形式，将兆欧表G接低压桩头，E接地，L是屏蔽线可以不接。

以120转/分摇动兆欧表。

绕组之间：就是将高压三个桩头ABC三相用铁丝短接，低压四个桩头abc0短接的接线形式，将兆欧表G接高压桩头，E低压，L是屏蔽线可以不接。

以120转/分摇动兆欧表。
