最新电力变压器绝缘电阻测量资料讲解

变压器绝缘电阻测试方法1.仪器选择和准备-选择合适的绝缘电阻测试仪器，如万用表、绝缘电阻测试仪等。

-检查所选仪器的有效性和合格证书。

-确保仪器和相关设备的正常工作状态。

-准备好测试电缆、夹具和接地线。

2.准备变压器-关闭变压器的所有开关，确保变压器处于停机状态。

-断开变压器与电源系统之间的连接。

-用干净的布清洁变压器绝缘部分，确保没有杂质和水分。

3.连接测试仪器-使用测试电缆将测试仪表的正负极逐个连接到变压器的绝缘部分。

正极连接至高压绕组绝缘，负极连接至地点。

-确保连接牢固，电缆绝缘良好，没有短路和断路。

4.测量绝缘电阻-将测试仪器的绝缘测试功能设置为所需范围和值。

一般建议使用高于变压器额定电压的绝缘电压。

-启动测试仪器，并观察测量读数的稳定性。

-保持测试仪器的测量值稳定后，记录下测得的绝缘电阻值。

-断开测试仪器与变压器的连接，并关闭测试仪器。

5.绝缘电阻测试结果评估-参考变压器的设计规范和绝缘系统的要求，对测量得到的绝缘电阻值进行评估。

-根据规范和标准的要求，判断绝缘电阻值是否符合要求。

-如果绝缘电阻值低于规定值，可能存在绝缘系统的问题，需要进一步检查和维修。

6.测试记录和报告-记录测得的绝缘电阻值，包括测试日期、时间、测试点和测试仪器等相关信息。

-撰写测试报告，包括测试结果和评估，以及建议的维护和修复措施。

-报告应保存在变压器的文件或档案中，以备参考和审查。

注意事项：-在进行变压器绝缘电阻测试之前，必须确保变压器处于安全停机状态。

-测试仪器和设备必须符合相关的安全标准，并接地良好，以避免电击和其他意外事故。

-测试前应清除变压器表面的灰尘和杂质，以确保准确的测试结果。

-处理测得的绝缘电阻值时，应根据变压器的设计和规范来评估和解释。

低于规定值的情况可能需要进一步的维护和修复措施。

-测试结果和报告应及时记录和归档，便于后续维修和维护，以及对绝缘系统的长期监测和评估。

变压器绝缘电阻测试标准及现场测量方法(一)变压器绝缘电阻测试标准及现场测量方法1. 引言变压器绝缘电阻测试是变压器运行和维护中必不可少的一项工作。

本文将详细介绍变压器绝缘电阻测试的标准要求以及现场测量方法。

2. 标准要求变压器绝缘电阻测试需要按照以下标准进行操作：1.GB 《电气装置运行与维护导则》：该标准规定了变压器绝缘电阻测试的基本要求和测试方法。

2.DL/T 《变电站及电力系统设备绝缘试验导则》：该标准对变压器绝缘试验进行了详细的规范，包括绝缘电阻测试的技术要求和测试程序等。

3.DL/T 《变压器绝缘电阻测定技术导则》：该标准对绝缘电阻测定的技术要求进行了详细的说明，包括测试仪器的选用、测试条件的确定和测试结果的判定等。

3. 现场测量方法根据上述标准要求，进行变压器绝缘电阻测试时，可以采用以下方法：直流电桥法直流电桥法是变压器绝缘电阻测试中常用的一种方法。

具体操作步骤如下：•步骤一：将测试仪器连接到变压器的绝缘电阻测量端子上，确定测试电压和电流范围。

•步骤二：打开测试仪器，进行零点校准。

•步骤三：通过测试仪器，给变压器施加一定的直流电压，记录测量数值。

•步骤四：根据测量数值和标准要求判断变压器绝缘电阻是否合格。

交流电桥法交流电桥法是一种较为常见的变压器绝缘电阻测试方法。

操作步骤如下：•步骤一：将测试仪器连接到变压器的绝缘电阻测量端子上，确定测试频率和电流范围。

•步骤二：打开测试仪器，进行空载校准。

•步骤三：给变压器施加一定的交流电压，并记录测量数值。

•步骤四：根据测量数值和标准要求判断变压器绝缘电阻是否符合要求。

其他方法除了直流电桥法和交流电桥法，还可以采用其他的测量方法进行变压器绝缘电阻测试，例如温升法、汇流法等。

具体方法根据实际情况和标准要求进行选择。

4. 结论变压器绝缘电阻测试是保障变压器正常运行的重要环节。

根据相关标准要求进行测试，并采用适当的测量方法进行操作，可以有效判断变压器绝缘电阻是否达到规定标准。

变压器绝缘电阻测试标准及现场测量方法一、引言变压器作为电力系统中重要的设备之一，其绝缘电阻的测试是保障电力系统安全稳定运行的关键环节。

本文将介绍变压器绝缘电阻测试的标准及现场测量方法，以期为现场检测提供参考。

二、变压器绝缘电阻的测试标准1.测试标准概述根据我国电力行业标准，《电力设备绝缘电阻测量规程》对变压器绝缘电阻的测试方法、测试周期、测试标准值等进行了明确规定。

2.测试标准的具体要求（1）测试方法：采用直流电阻法进行测量，测量电压为2500V。

（2）测试周期：新投运的变压器应在投运后1周内进行测试；运行中的变压器应每6个月进行一次测试。

（3）测试标准值：对于新投运的变压器，绝缘电阻值应不低于1000MΩ；对于运行中的变压器，绝缘电阻值应不低于500MΩ。

3.测试标准的应用范围变压器绝缘电阻测试标准适用于各类电压等级的变压器，包括油浸式、干式、组合式等不同类型。

三、现场测量方法1.测量方法的概述现场测量方法主要包括以下几个方面：合理选用电压等级的测试设备、正确连接测量线路、控制测量环境温度和湿度等。

2.测量设备的选用根据被测变压器的电压等级，选择合适电压等级的绝缘电阻测试仪。

同时，确保测试设备的精度和可靠性。

3.测量步骤与注意事项（1）测量前，清理被测部位的油污、灰尘等，确保测量准确性。

（2）测量时，将绝缘电阻测试仪的高压端接至变压器绝缘子，低压端接至地面。

（3）测量过程中，注意观察测试仪的显示数据，确保测量过程的稳定性。

四、测量结果的分析与判断1.正常数据的范围根据测试标准，新投运的变压器绝缘电阻值应不低于1000MΩ，运行中的变压器绝缘电阻值应不低于500MΩ。

2.异常情况的判断若测量结果低于上述标准，可判断为绝缘电阻偏低，可能存在绝缘损伤、受潮等隐患。

3.数据分析的方法对历史测量数据进行对比分析，观察绝缘电阻的变化趋势，以便及时发现异常情况。

五、测量中的安全措施1.人员安全要求测量过程中，操作人员应穿戴绝缘鞋、绝缘手套等防护用品，并保持与高压端的距离。

变压器绝缘电阻测试步骤及方法步骤一：准备工作1.1确认变压器的电源已经切断，安全隔离。

1.2检查测试仪器是否符合要求，如绝缘电阻仪、电源线、测试引线等。

1.3清洁测试引线和变压器绝缘端子，确保表面无杂质。

1.4记录变压器的相关信息，如型号、容量、绝缘等级等。

步骤二：连接测量电路2.1将测试仪器的电源线与电源插座连接，确保电源正常。

2.2将测试引线分别与绝缘测试仪的L（线）、N（零线）插孔以及变压器的绝缘端子连接，确保连接牢固。

步骤三：设置测试参数3.1根据变压器的绝缘等级和试验要求，设置测试仪器的测试电压。

3.2设置测试仪器的测试时间，可根据变压器的容量和绝缘状态灵敏程度来决定。

步骤四：执行测试4.1打开测试仪器的电源，确保仪器正常启动。

4.2按下测试仪器上的测试按钮，开始进行绝缘电阻测试。

4.3在测试过程中，测试仪器会输出一定的测试电压，并测量变压器的绝缘电阻。

4.4测试仪器会在设定的测试时间内自动停止测试并显示测试结果。

步骤五：数据分析与记录5.1检查测试仪器的显示屏，确认测试结果。

5.2对测试结果进行分析，比较实际测得的绝缘电阻与标准要求或历史数据，判断变压器的绝缘状态是否良好。

5.3将测试结果记录下来，包括测试日期、测试人员、测试仪器型号、测试电压、测试时间、测得的绝缘电阻等。

步骤六：后续处理措施6.1如果变压器的绝缘电阻测试结果显示异常，如电阻值过低或温度上升过快等，应及时停机，排除故障。

6.2根据实际情况，可以进行再次测试以确认测试结果的准确性。

6.3当变压器的绝缘电阻与标准要求或历史数据相差较大时，可考虑更换或维修变压器。

6.4定期进行变压器的绝缘电阻测试，以保持变压器的绝缘状态良好，确保电力系统的安全运行。

方法介绍：1.绝缘电阻测试仪：使用标准的绝缘电阻测试仪进行测试，该仪器具有可靠的测试准确性和安全保护功能。

2.测试电压：根据变压器的绝缘等级和试验要求，选择合适的测试电压。

一般要求测试电压为变压器绝缘额定电压的1.5倍至2倍。

变压器绝缘电阻直流电阻试验及方法变压器是电力系统中不可或缺的电气设备，其主要用途是将电能的电压由一种变为另一种。

为了确保变压器在正常运行时不会发生绝缘击穿等故障，需要进行绝缘电阻试验。

绝缘电阻试验是变压器试验中的一项重要内容，其目的是测试变压器绝缘系统的绝缘可靠性和质量，以及检测绝缘材料的固有缺陷。

下面将介绍绝缘电阻试验的方法及步骤。

首先，进行绝缘电阻试验之前应先完成变压器的外观检查和通电试验，确保变压器正常运行。

1.试验仪器准备：绝缘电阻试验需要使用绝缘电阻测试仪，常用的有相应额定电压的电桥和万用电表。

此外，还需要准备电源、电压表、电源线和测试线等。

2.试验方式选择：绝缘电阻试验通常有两种方式，分别是直流电阻试验和交流电阻试验。

直流电阻试验适用于确定变压器绝缘材料的直流电阻值，而交流电阻试验适用于检测变压器绝缘介质的交流电阻性能。

3.试验前准备：确定试验电压，一般按照变压器的额定电压的1.5倍进行选择。

然后将试验电压与测试仪器连接。

4.试验步骤：将测试仪器的电极分别连接到变压器的绝缘材料两端，例如高压绕组和地线终端，然后将试验电压加到绝缘材料上，并记录测试仪器显示的电阻值。

5.试验结果判断：根据变压器的实际情况，根据相关标准对试验结果进行判断。

一般来讲，当绝缘电阻值大于一定数值（一般为几百兆欧姆）时，即可认为变压器的绝缘条件良好。

需要特别注意的是，绝缘电阻试验应在无气候雨雪等条件下进行，以免影响试验的准确性。

绝缘电阻试验是变压器试验中的重要内容，它能够准确判断变压器绝缘系统的质量，预测变压器绝缘系统的寿命，提高电力系统的安全性和稳定性。

因此，在进行绝缘电阻试验时，需要严格按照相关标准和规程进行，以确保试验的准确性和可靠性。

同时，也需要根据试验结果进行相应的维修和保养，以延长变压器的使用寿命。

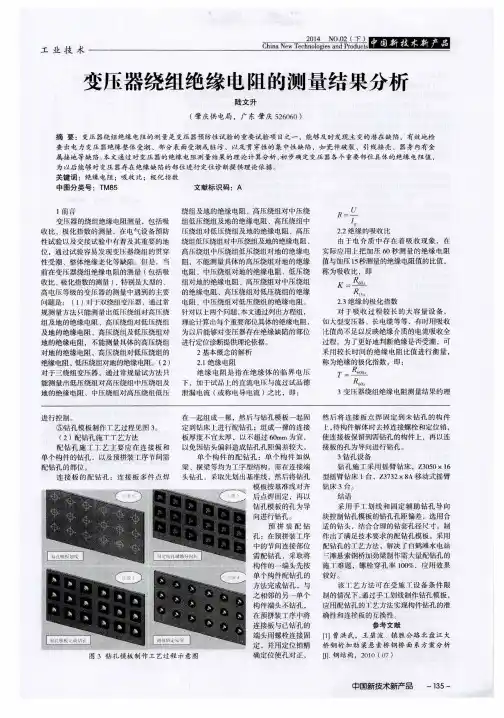

一、变压器绝缘电阻和吸收比试验测量方法和结果分析测定变压器绝缘电阻和吸收比，可以灵敏地发现变压器绝缘的整体或局部受潮，检查各部件绝缘表面的脏污及局部缺陷；检查有无短路、接地及瓷件破裂等缺陷。

1、试验方法⑴对于额定电压为1000V以上的绕组用2500V兆欧表或绝缘电阻表进行测量，其量程般不低于10000MΩ；对于额定电压为1000V以下的绕组用1000V兆欧表绝缘电阻表进行测量。

⑵被测绕组各相引出端应短路后再接到兆欧表。

接地的绕组应短路后再接地。

这样可以达到测量各绕组之间及各绕组对地的绝缘电阻和吸收比。

变压器绝缘电阻和吸收比测量的顺序及部位如表所示。

变压器绝缘电阻和吸收比的测量顺序和部位2、试验结果分析⑴、分析判断一般采用比较法，将本次测量结果与本变压器出厂时的试验数据进行比较。

交接试验标准规定绝缘电阻值不应低于变压器出厂值的70%。

⑵、由于变压器绝缘电阻与温度有关，所以比较分析时必须把测量值换算到相同的温度下，经常换算到20℃。

油浸变压器绝缘电阻的温度换算系数如表所列，该表是根据温度每降低10℃，绝缘电阻增加1.5倍的规律计算出来的。

油浸电力变压器绝缘电阻换算系数（注：表中K为实测温度减去20℃的绝对值）当测量绝缘电阻的温度差不是表中所列数值时，其换算系数A可用线性插入法确定，预防性试验规程指出，绝缘电阻换算至同一温度下，与前一次试验结果相比应无明显变化；⑶、交接试验标准规定，变压器电压等级为35KV及以上，且容量在4000KV A及以上时，应测量吸收比。

吸收比与产品出厂值相比应无明显关差别，在常温下不应小于1.3；⑷、预防性试验规程规定，在10～30℃范围内，吸收比不低于1.3;⑸、变压器绝缘的吸收比也随温度而变化，一般当温度升高时，受潮绝缘的吸收比有不同程度的降低，但对于绝缘干燥的变压器，在10～30℃范围内一般变化很小，所以交接和预防性试验中一般不进行温度换算；⑹、运行中的检修后的变压器绝缘的判断标准应根据本变压器自行规定，同时也可参考油浸电力变压器绝缘电阻允许值。

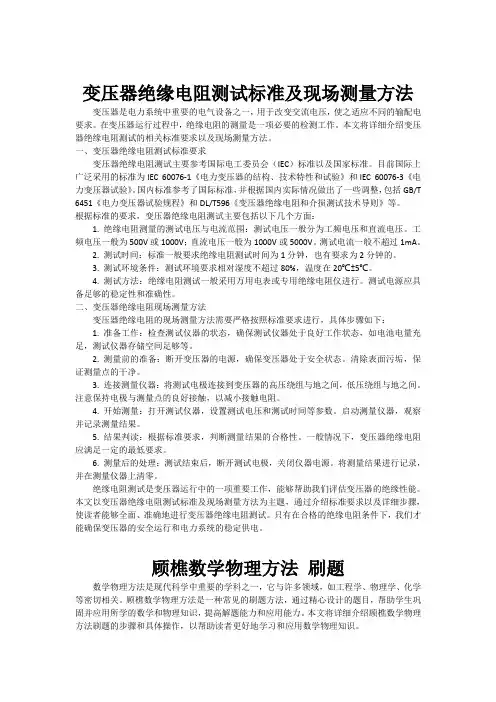

变压器绝缘电阻测试标准及现场测量方法
变压器绝缘电阻测试是判断变压器绝缘状况的重要手段之一，其标准和现场测量方法如下：
1. 标准：
- 变压器的绝缘电阻测试一般参考国家标准GB1094.3和GB/T 50150的相关要求。

- 根据具体情况，也可以参考国际电工委员会（IEC）的标准，如IEC 60076-3。

2. 现场测量方法：
- 测量设备准备：绝缘电阻测试仪、电源、试验电极、连接线等。

- 断电准备：先要断开变压器的电源开关，确保安全。

- 连接测量电源：将测试电源的正极连接到变压器的一个绝缘连接点，负极接地。

- 连接试验电极：将试验电极分别与变压器的两个绕组的绝缘接头连接，形成一个闭合电路。

- 进行测量：根据测试仪的说明书操作，选择相应的测试模式和参数，启动绝缘电阻测量。

- 测量结果判读：根据测试仪显示的绝缘电阻值，判断变压器绝缘状况的好坏。

一般来说，
绝缘电阻值越大，表示绝缘状况越好。

需要注意的是，在进行绝缘电阻测试时，必须确保断电操作的安全，防止发生电击事故。

此外，测量时应排除外界电源或其他干扰因素，保证测量结果准确可靠。

变压器绝缘电阻测试步骤及方法一、测试前准备1.获得测试仪器：绝缘电阻测试仪。

2.关闭变压器的所有开关，并确保变压器开关门完好。

3.将接地线连接到变压器的绝缘接地点，以确保安全操作。

二、测试仪器设置1.将绝缘电阻测试仪连接到变压器绝缘接地点。

2.设置测试仪器的量程，一般根据变压器的额定电压来选择。

如果变压器额定电压低于1000V，一般选择1000V量程；如果额定电压高于1000V，一般选择2500V量程。

三、绝缘测试步骤1.断开所有变压器绕组与地之间的电气连接，包括保护绕组和并联绕组等。

2.开始测试前，应先将测试仪器的测试电压调至额定电压的1.1倍，保持1分钟，以稳定测试仪器输出。

3.将测试仪器的测试电压调至额定电压，同时开始测试，记录测试仪器显示的绝缘电阻值。

4.进行三次连续测试，将测试仪器显示的绝缘电阻值记录下来，并计算平均值。

5.测试结束后，将测试仪器的测试电压调至零，并断开与绝缘接地点的连接。

四、测试仪器校准绝缘电阻测试仪在出厂前经过校准，但长时间使用后需要进行定期校准，以保证测试结果的准确性。

校准步骤如下：1.关闭测试仪器，并断开与电源的连接。

2.连接测试仪器的测试路径，即将测试仪器的测试电极短接，然后进行自校准，根据测试仪器说明书进行校准操作。

3.进行标准校验，将测试仪器连接到标准电阻，按照标准电阻值进行校验，根据测试仪器说明书进行校准操作。

五、测试结果分析1.根据变压器的额定电压和绝缘电阻测试结果，判断绝缘系统的健康状况。

一般来说，变压器的绝缘电阻值应大于1兆欧，如果绝缘电阻值低于1兆欧，表示绝缘系统存在问题，需要进行绝缘故障的处理和维修。

2.进一步分析绝缘电阻值的变化趋势，可以判断绝缘系统的老化情况以及维护的需要。

如果绝缘电阻值逐渐下降，表示绝缘系统存在老化或损坏现象，需要及时进行维护和更换。

六、注意事项1.在进行绝缘电阻测试时，要确保测试仪器和测试路径的干燥和清洁，以避免测试结果的偏差。
