变压器绝缘电阻测试步骤及方法

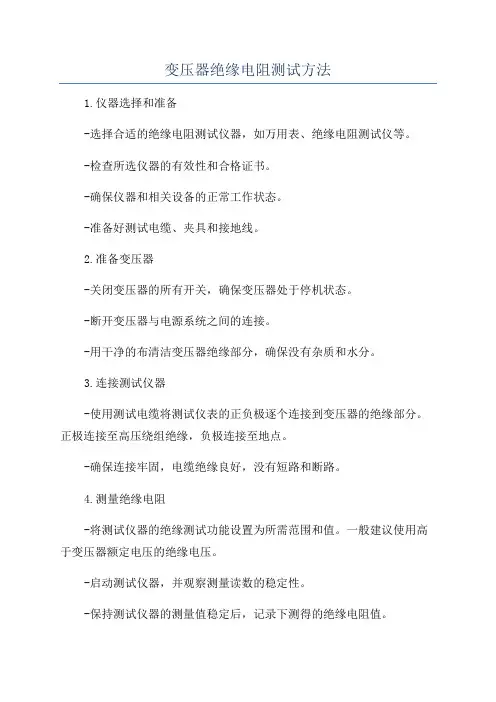

变压器绝缘电阻测试方法1.仪器选择和准备-选择合适的绝缘电阻测试仪器，如万用表、绝缘电阻测试仪等。

-检查所选仪器的有效性和合格证书。

-确保仪器和相关设备的正常工作状态。

-准备好测试电缆、夹具和接地线。

2.准备变压器-关闭变压器的所有开关，确保变压器处于停机状态。

-断开变压器与电源系统之间的连接。

-用干净的布清洁变压器绝缘部分，确保没有杂质和水分。

3.连接测试仪器-使用测试电缆将测试仪表的正负极逐个连接到变压器的绝缘部分。

正极连接至高压绕组绝缘，负极连接至地点。

-确保连接牢固，电缆绝缘良好，没有短路和断路。

4.测量绝缘电阻-将测试仪器的绝缘测试功能设置为所需范围和值。

一般建议使用高于变压器额定电压的绝缘电压。

-启动测试仪器，并观察测量读数的稳定性。

-保持测试仪器的测量值稳定后，记录下测得的绝缘电阻值。

-断开测试仪器与变压器的连接，并关闭测试仪器。

5.绝缘电阻测试结果评估-参考变压器的设计规范和绝缘系统的要求，对测量得到的绝缘电阻值进行评估。

-根据规范和标准的要求，判断绝缘电阻值是否符合要求。

-如果绝缘电阻值低于规定值，可能存在绝缘系统的问题，需要进一步检查和维修。

6.测试记录和报告-记录测得的绝缘电阻值，包括测试日期、时间、测试点和测试仪器等相关信息。

-撰写测试报告，包括测试结果和评估，以及建议的维护和修复措施。

-报告应保存在变压器的文件或档案中，以备参考和审查。

注意事项：-在进行变压器绝缘电阻测试之前，必须确保变压器处于安全停机状态。

-测试仪器和设备必须符合相关的安全标准，并接地良好，以避免电击和其他意外事故。

-测试前应清除变压器表面的灰尘和杂质，以确保准确的测试结果。

-处理测得的绝缘电阻值时，应根据变压器的设计和规范来评估和解释。

低于规定值的情况可能需要进一步的维护和修复措施。

-测试结果和报告应及时记录和归档，便于后续维修和维护，以及对绝缘系统的长期监测和评估。

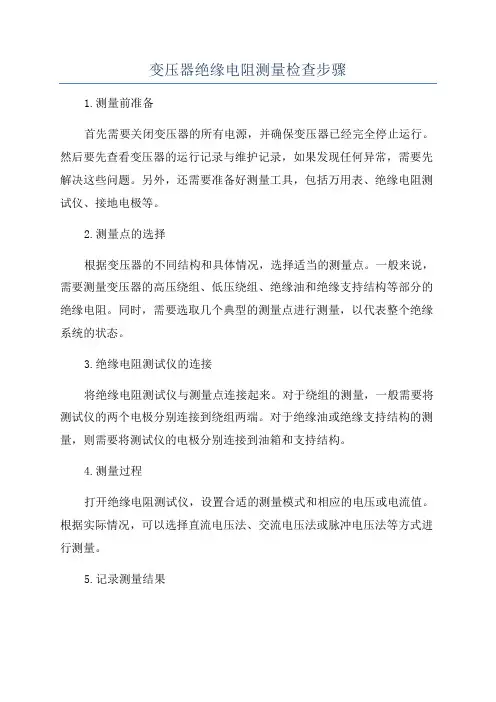

变压器绝缘电阻测量检查步骤1.测量前准备首先需要关闭变压器的所有电源，并确保变压器已经完全停止运行。

然后要先查看变压器的运行记录与维护记录，如果发现任何异常，需要先解决这些问题。

另外，还需要准备好测量工具，包括万用表、绝缘电阻测试仪、接地电极等。

2.测量点的选择根据变压器的不同结构和具体情况，选择适当的测量点。

一般来说，需要测量变压器的高压绕组、低压绕组、绝缘油和绝缘支持结构等部分的绝缘电阻。

同时，需要选取几个典型的测量点进行测量，以代表整个绝缘系统的状态。

3.绝缘电阻测试仪的连接将绝缘电阻测试仪与测量点连接起来。

对于绕组的测量，一般需要将测试仪的两个电极分别连接到绕组两端。

对于绝缘油或绝缘支持结构的测量，则需要将测试仪的电极分别连接到油箱和支持结构。

4.测量过程打开绝缘电阻测试仪，设置合适的测量模式和相应的电压或电流值。

根据实际情况，可以选择直流电压法、交流电压法或脉冲电压法等方式进行测量。

5.记录测量结果等待测量一段时间后，查看绝缘电阻测试仪上的测量结果。

将测量结果记录下来，并进行分析。

如果测量结果与设定值存在较大差异，可能存在绝缘故障，需进一步检查。

6.分析测量结果根据测量结果进行分析，判断绝缘系统的健康状况。

通常情况下，绝缘电阻的值应该在几十到几百兆欧姆之间。

如果测量结果较低，可能存在绝缘老化、染污或损坏等问题。

7.处理异常情况如果测量结果异常，需要进一步检查绝缘系统的具体部分。

可以通过绝缘电阻的分布情况来判断故障点的位置。

另外，还可以对异常部分进行局部放电测量等，以进一步确认是否存在故障。

8.记录检查结果根据检查的结果，将所有的数据和分析记录下来。

这些记录可以用于今后的维护和检查工作，也可以作为参考资料，用于判断变压器的质量和运行状态。

总结：变压器绝缘电阻测量是一项重要的检查工作，能够帮助判断变压器的绝缘系统是否正常。

通过以上的步骤，可以对变压器的绝缘电阻进行测量，并对结果进行分析和判断。

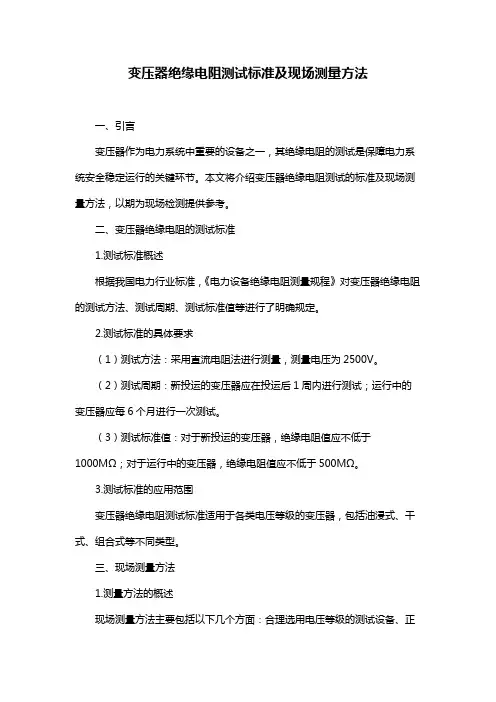

变压器绝缘电阻测试标准及现场测量方法一、引言变压器作为电力系统中重要的设备之一，其绝缘电阻的测试是保障电力系统安全稳定运行的关键环节。

本文将介绍变压器绝缘电阻测试的标准及现场测量方法，以期为现场检测提供参考。

二、变压器绝缘电阻的测试标准1.测试标准概述根据我国电力行业标准，《电力设备绝缘电阻测量规程》对变压器绝缘电阻的测试方法、测试周期、测试标准值等进行了明确规定。

2.测试标准的具体要求（1）测试方法：采用直流电阻法进行测量，测量电压为2500V。

（2）测试周期：新投运的变压器应在投运后1周内进行测试；运行中的变压器应每6个月进行一次测试。

（3）测试标准值：对于新投运的变压器，绝缘电阻值应不低于1000MΩ；对于运行中的变压器，绝缘电阻值应不低于500MΩ。

3.测试标准的应用范围变压器绝缘电阻测试标准适用于各类电压等级的变压器，包括油浸式、干式、组合式等不同类型。

三、现场测量方法1.测量方法的概述现场测量方法主要包括以下几个方面：合理选用电压等级的测试设备、正确连接测量线路、控制测量环境温度和湿度等。

2.测量设备的选用根据被测变压器的电压等级，选择合适电压等级的绝缘电阻测试仪。

同时，确保测试设备的精度和可靠性。

3.测量步骤与注意事项（1）测量前，清理被测部位的油污、灰尘等，确保测量准确性。

（2）测量时，将绝缘电阻测试仪的高压端接至变压器绝缘子，低压端接至地面。

（3）测量过程中，注意观察测试仪的显示数据，确保测量过程的稳定性。

四、测量结果的分析与判断1.正常数据的范围根据测试标准，新投运的变压器绝缘电阻值应不低于1000MΩ，运行中的变压器绝缘电阻值应不低于500MΩ。

2.异常情况的判断若测量结果低于上述标准，可判断为绝缘电阻偏低，可能存在绝缘损伤、受潮等隐患。

3.数据分析的方法对历史测量数据进行对比分析，观察绝缘电阻的变化趋势，以便及时发现异常情况。

五、测量中的安全措施1.人员安全要求测量过程中，操作人员应穿戴绝缘鞋、绝缘手套等防护用品，并保持与高压端的距离。

变压器绝缘电阻摇测⽅法变压器绝缘电阻摇测⽅法⼀、变压器绝缘电阻检测兆欧表测量变压器绝缘电阻，能有效发现设备受潮、部件局部脏污、绝缘击穿、瓷件破裂、引线接外壳以及绝缘⽼化等问题。

检测变压器绝缘电阻要检测三个⽅⾯，分别是：1、低压绕组对外壳的绝缘电阻测量；2、⾼压绕组对外壳的绝缘电阻测量；3、⾼压绕组对低压绕组绝缘电阻测量。

4、具体遥测⽅法：1）⾼对低接地：就是将⾼压三个桩头ABC三相⽤铜编织线短接，低压四个桩头abc0短接并接地的接线形式，将兆欧表G接⾼压桩头，E 接地，L是屏蔽线可以不接。

以120转/分摇动兆欧表。

2）低对⾼接地：就是将⾼压三个桩头ABC三相⽤铜编织线短接并接地，低压四个桩头abc0短接的接线形式，将兆欧表G接低压桩头，E 接地，L是屏蔽线可以不接。

以120转/分摇动兆欧表。

3）绕组之间：就是将⾼压三个桩头ABC三相⽤铜编织线短接，低压四个桩头abc0短接的接线形式，将兆欧表G接⾼压桩头，E低压，L 是屏蔽线可以不接。

以120转/分摇动兆欧表。

5、（1）低压绕组对地绝缘测量⽰意图低压绕组对地绝缘测量：⾸先断开电源，并拆除或断开设备外接的连接线缆，使⽤绝缘棒等⼯具对三相变压器充分放电（约5分钟）；然后将⾼、低压侧的绕组桩头短接。

如图（1），接好兆欧表，按120r/min 的速度顺时针摇动摇表摇杆，读取15S和60S时的绝缘阻值。

将测得的数据与设备标准数据对⽐，看是否在范围内。

⾼压绕组对地绝缘测量：断开电源，断开外接电缆，对变压器放电；将兆欧表“线路L”测量端⼦接三相变压器⾼压侧绕组桩头，“接地E”测量端⼦与三相变压器接地连接即可。

⾼压绕组对低压绕组绝缘测量：断开电源，断开外接电缆，对变压器放电；将兆欧表“线路L”测量端⼦接三相变压器⾼压侧绕组桩头，“接地E”测量端⼦接低压侧绕组桩头，并将“屏蔽G”端⼦接三相变压器外壳。

（2）兆欧表机构图注意：测量前，要确保接线⽆误；测量完毕，断开兆欧表时要先将“线路L”端测试线与测试桩头分开后（注意不要碰到鳄鱼夹⾦属部位），再降低兆欧表摇速，否则会烧坏兆欧表。

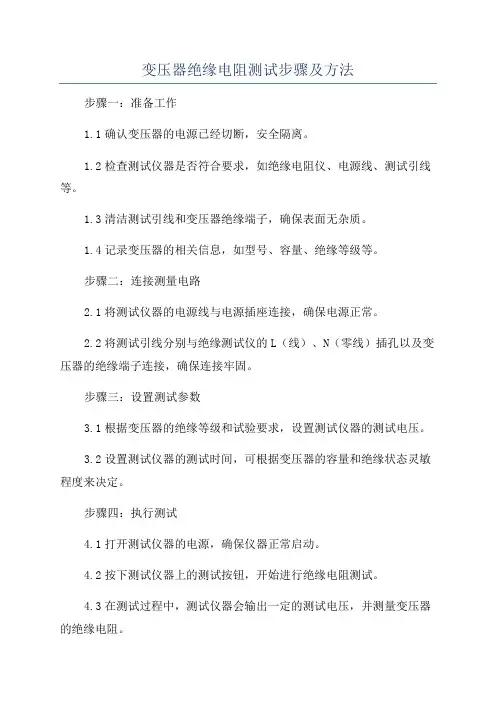

变压器绝缘电阻测试步骤及方法步骤一：准备工作1.1确认变压器的电源已经切断，安全隔离。

1.2检查测试仪器是否符合要求，如绝缘电阻仪、电源线、测试引线等。

1.3清洁测试引线和变压器绝缘端子，确保表面无杂质。

1.4记录变压器的相关信息，如型号、容量、绝缘等级等。

步骤二：连接测量电路2.1将测试仪器的电源线与电源插座连接，确保电源正常。

2.2将测试引线分别与绝缘测试仪的L（线）、N（零线）插孔以及变压器的绝缘端子连接，确保连接牢固。

步骤三：设置测试参数3.1根据变压器的绝缘等级和试验要求，设置测试仪器的测试电压。

3.2设置测试仪器的测试时间，可根据变压器的容量和绝缘状态灵敏程度来决定。

步骤四：执行测试4.1打开测试仪器的电源，确保仪器正常启动。

4.2按下测试仪器上的测试按钮，开始进行绝缘电阻测试。

4.3在测试过程中，测试仪器会输出一定的测试电压，并测量变压器的绝缘电阻。

4.4测试仪器会在设定的测试时间内自动停止测试并显示测试结果。

步骤五：数据分析与记录5.1检查测试仪器的显示屏，确认测试结果。

5.2对测试结果进行分析，比较实际测得的绝缘电阻与标准要求或历史数据，判断变压器的绝缘状态是否良好。

5.3将测试结果记录下来，包括测试日期、测试人员、测试仪器型号、测试电压、测试时间、测得的绝缘电阻等。

步骤六：后续处理措施6.1如果变压器的绝缘电阻测试结果显示异常，如电阻值过低或温度上升过快等，应及时停机，排除故障。

6.2根据实际情况，可以进行再次测试以确认测试结果的准确性。

6.3当变压器的绝缘电阻与标准要求或历史数据相差较大时，可考虑更换或维修变压器。

6.4定期进行变压器的绝缘电阻测试，以保持变压器的绝缘状态良好，确保电力系统的安全运行。

方法介绍：1.绝缘电阻测试仪：使用标准的绝缘电阻测试仪进行测试，该仪器具有可靠的测试准确性和安全保护功能。

2.测试电压：根据变压器的绝缘等级和试验要求，选择合适的测试电压。

一般要求测试电压为变压器绝缘额定电压的1.5倍至2倍。

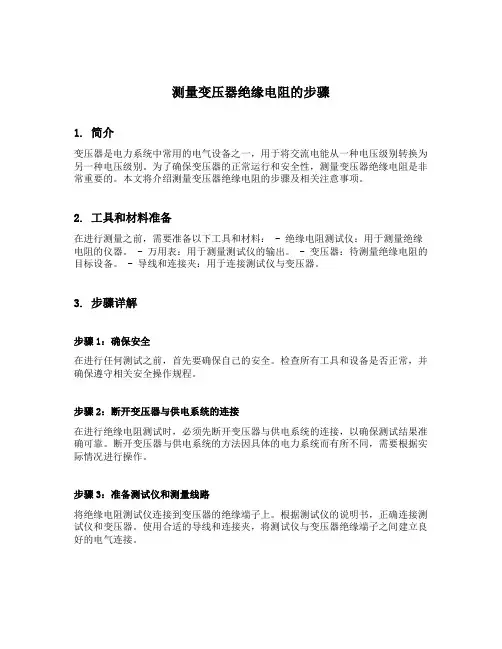

测量变压器绝缘电阻的步骤1. 简介变压器是电力系统中常用的电气设备之一，用于将交流电能从一种电压级别转换为另一种电压级别。

为了确保变压器的正常运行和安全性，测量变压器绝缘电阻是非常重要的。

本文将介绍测量变压器绝缘电阻的步骤及相关注意事项。

2. 工具和材料准备在进行测量之前，需要准备以下工具和材料： - 绝缘电阻测试仪：用于测量绝缘电阻的仪器。

- 万用表：用于测量测试仪的输出。

- 变压器：待测量绝缘电阻的目标设备。

- 导线和连接夹：用于连接测试仪与变压器。

3. 步骤详解步骤1：确保安全在进行任何测试之前，首先要确保自己的安全。

检查所有工具和设备是否正常，并确保遵守相关安全操作规程。

步骤2：断开变压器与供电系统的连接在进行绝缘电阻测试时，必须先断开变压器与供电系统的连接，以确保测试结果准确可靠。

断开变压器与供电系统的方法因具体的电力系统而有所不同，需要根据实际情况进行操作。

步骤3：准备测试仪和测量线路将绝缘电阻测试仪连接到变压器的绝缘端子上。

根据测试仪的说明书，正确连接测试仪和变压器。

使用合适的导线和连接夹，将测试仪与变压器绝缘端子之间建立良好的电气连接。

步骤4：设置测试参数根据实际需要，设置绝缘电阻测试仪的参数。

通常包括： - 测试电压：选择适当的测试电压，以确保测量结果符合要求。

- 测试时间：设置测量时间，通常为数秒至数分钟不等。

- 去极化时间：在应用测试电压之前等待一段时间，以去除被测物体表面可能存在的临时性极化效应。

步骤5：进行绝缘电阻测量按下绝缘电阻测试仪上的启动按钮或触发开关，开始进行绝缘电阻测量。

在等待足够长时间后（根据步骤4中设置的测试时间），测试仪将给出测量结果。

步骤6：记录和分析测量结果记录绝缘电阻测量结果，并进行必要的分析。

根据实际情况，可以将结果与设备规格、标准要求等进行比较，以评估变压器的绝缘状况和安全性。

步骤7：恢复供电系统连接在完成绝缘电阻测试后，根据实际需要，恢复变压器与供电系统的连接。

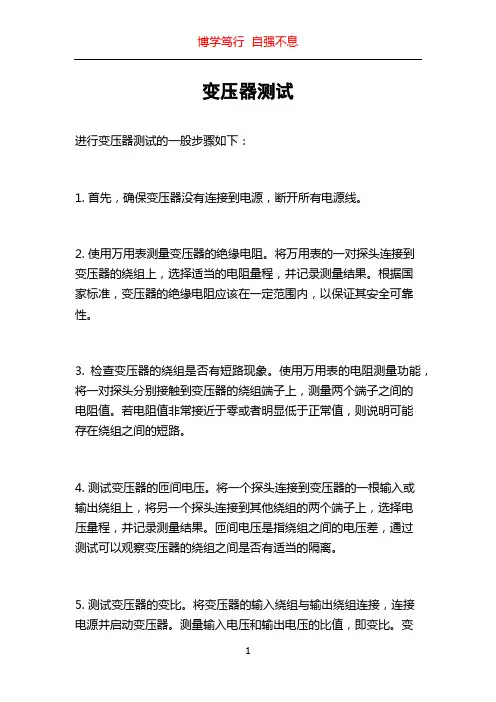

变压器测试进行变压器测试的一般步骤如下：1. 首先，确保变压器没有连接到电源，断开所有电源线。

2. 使用万用表测量变压器的绝缘电阻。

将万用表的一对探头连接到变压器的绕组上，选择适当的电阻量程，并记录测量结果。

根据国家标准，变压器的绝缘电阻应该在一定范围内，以保证其安全可靠性。

3. 检查变压器的绕组是否有短路现象。

使用万用表的电阻测量功能，将一对探头分别接触到变压器的绕组端子上，测量两个端子之间的电阻值。

若电阻值非常接近于零或者明显低于正常值，则说明可能存在绕组之间的短路。

4. 测试变压器的匝间电压。

将一个探头连接到变压器的一根输入或输出绕组上，将另一个探头连接到其他绕组的两个端子上，选择电压量程，并记录测量结果。

匝间电压是指绕组之间的电压差，通过测试可以观察变压器的绕组之间是否有适当的隔离。

5. 测试变压器的变比。

将变压器的输入绕组与输出绕组连接，连接电源并启动变压器。

测量输入电压和输出电压的比值，即变比。

变比的测试结果应该接近于变压器的标称变比，用于验证变压器的输出是否与标称值相符合。

6. 测试变压器的负载能力。

连接变压器的输入绕组到电源，并连接适当的负载，启动变压器。

测量输入电压和输出电压的变化，以及负载电流和输出电流的变化。

观察变压器是否能够正常工作并且能够稳定输出电压。

以上是对变压器进行测试的一般步骤，具体的测试方法和步骤可能会因变压器的类型和规格而有所不同。

在进行测试之前，建议仔细阅读变压器的使用说明和安全手册，并采取适当的安全措施。

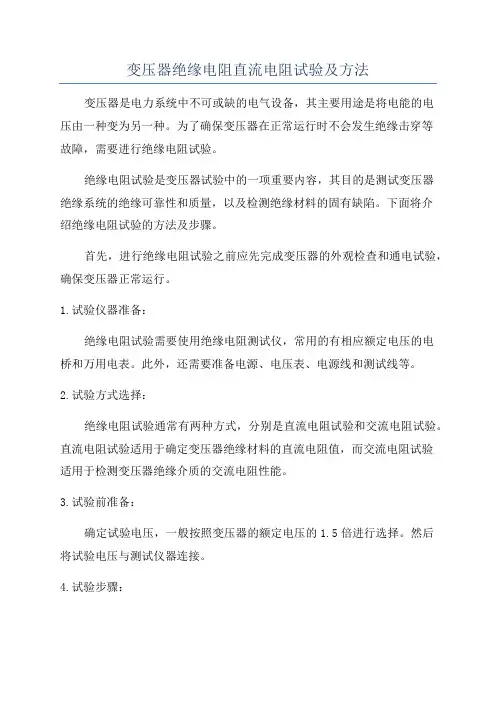

变压器绝缘电阻直流电阻试验及方法变压器是电力系统中不可或缺的电气设备，其主要用途是将电能的电压由一种变为另一种。

为了确保变压器在正常运行时不会发生绝缘击穿等故障，需要进行绝缘电阻试验。

绝缘电阻试验是变压器试验中的一项重要内容，其目的是测试变压器绝缘系统的绝缘可靠性和质量，以及检测绝缘材料的固有缺陷。

下面将介绍绝缘电阻试验的方法及步骤。

首先，进行绝缘电阻试验之前应先完成变压器的外观检查和通电试验，确保变压器正常运行。

1.试验仪器准备：绝缘电阻试验需要使用绝缘电阻测试仪，常用的有相应额定电压的电桥和万用电表。

此外，还需要准备电源、电压表、电源线和测试线等。

2.试验方式选择：绝缘电阻试验通常有两种方式，分别是直流电阻试验和交流电阻试验。

直流电阻试验适用于确定变压器绝缘材料的直流电阻值，而交流电阻试验适用于检测变压器绝缘介质的交流电阻性能。

3.试验前准备：确定试验电压，一般按照变压器的额定电压的1.5倍进行选择。

然后将试验电压与测试仪器连接。

4.试验步骤：将测试仪器的电极分别连接到变压器的绝缘材料两端，例如高压绕组和地线终端，然后将试验电压加到绝缘材料上，并记录测试仪器显示的电阻值。

5.试验结果判断：根据变压器的实际情况，根据相关标准对试验结果进行判断。

一般来讲，当绝缘电阻值大于一定数值（一般为几百兆欧姆）时，即可认为变压器的绝缘条件良好。

需要特别注意的是，绝缘电阻试验应在无气候雨雪等条件下进行，以免影响试验的准确性。

绝缘电阻试验是变压器试验中的重要内容，它能够准确判断变压器绝缘系统的质量，预测变压器绝缘系统的寿命，提高电力系统的安全性和稳定性。

因此，在进行绝缘电阻试验时，需要严格按照相关标准和规程进行，以确保试验的准确性和可靠性。

同时，也需要根据试验结果进行相应的维修和保养，以延长变压器的使用寿命。

变压器绝缘电阻直流电阻试验及方法
变压器绝缘电阻测试是检测变压器绝缘状态的一种主要方法，可以帮
助判断变压器是否存在绝缘缺陷或绝缘老化等问题。

直流电阻测试则是用
来检测变压器绕组的直流电阻，以保证其电气性能的稳定性。

下面将详细
介绍这两种测试方法及其步骤。

一、变压器绝缘电阻测试
1.测试原理
2.测试仪器
3.测试步骤
（1）检查变压器的绝缘电阻测试仪及测试线路是否正常。

（2）在测试仪器上设置和调整测试参数，如测试电压、绝缘阻抗等。

（3）接通测试电源，并将测试电压施加在变压器的绕组和地之间。

（4）等待一段时间，使测试电流稳定，并记录测试结果。

（5）将测试结果与变压器的额定值进行比较，判断绝缘状态是否合格。

二、直流电阻测试
1.测试原理
直流电阻测试是通过测量绕组的直流电阻来判断绕组的电阻值是否正常。

测试时，施加直流电源，在测试仪器上测量绕组的电压和电流，根据
欧姆定律计算直流电阻。

2.测试仪器
直流电阻测试需要使用直流电阻测试仪，常见的有万用表、电桥仪器等。

3.测试步骤
（1）检查测试仪器及测试线路是否正常。

（2）接通直流电源，并将测试电压施加在变压器绕组上。

（3）等待一段时间，使测试电流稳定，并记录测试结果。

（4）将测试结果与变压器的额定值进行比较，判断电阻是否符合要求。

以上就是变压器绝缘电阻和直流电阻测试的基本原理和步骤。

在进行这两种测试时，需要注意测试仪器的选择和测试参数的设置，以确保测试结果的准确性。

同时，还应按照相关的安全操作规程进行操作，保障测试人员的安全。

变压器做电试的步骤及内容变压器是电力系统中常见的重要电气设备，用于改变交流电的电压大小。

在生产制造过程中，进行变压器的电试是必不可少的环节。

下面将介绍变压器做电试的步骤及内容。

一、步骤1. 准备工作：首先，需要准备好变压器试验仪器，包括电源、电流表、电压表、绝缘电阻仪等。

确保试验仪器的正常运行。

2. 绝缘电阻测量：首先进行绝缘电阻测量，目的是检查变压器绝缘是否正常。

连接绝缘电阻仪的电极到变压器的绝缘部分，然后进行电阻测量。

通常要求绝缘电阻应大于一定的数值，以确保变压器的安全运行。

3. 空载试验：接下来进行空载试验，即在变压器的低压绕组接入电源，高压绕组不接负载的情况下，测量变压器的电压、电流、功率因数等。

通过空载试验可以检测变压器的电压比、负载损耗以及相位差等参数。

4. 短路试验：接着进行短路试验，即在变压器的高压绕组短接的情况下，测量变压器的电流、功率因数等。

短路试验可以检测变压器的短路电流、短路损耗等参数。

5. 负载试验：最后进行负载试验，即在变压器的低压绕组接入负载的情况下，测量变压器的电压、电流、功率因数等。

负载试验可以检测变压器的额定电压下的负载损耗、温升等参数。

二、内容1. 绝缘电阻测量：绝缘电阻测量是为了检查变压器的绝缘情况。

绝缘电阻的测量方法有直流法和交流法两种，根据实际情况选择合适的方法进行测量。

测量的结果要与变压器的技术要求进行对比，以确定绝缘是否正常。

2. 空载试验：空载试验是为了检测变压器的空载损耗和电压比。

在空载试验中，测量变压器的低压绕组电压、电流和功率因数，以及高压绕组电压。

通过计算和比较这些参数，可以判断变压器的运行状态是否正常。

3. 短路试验：短路试验是为了检测变压器的短路电流和短路损耗。

在短路试验中，将变压器的高压绕组短路，测量变压器的电流、功率因数等参数。

通过计算和比较这些参数，可以判断变压器的短路电流和短路损耗是否在允许范围内。

4. 负载试验：负载试验是为了检测变压器在额定负载下的运行情况。

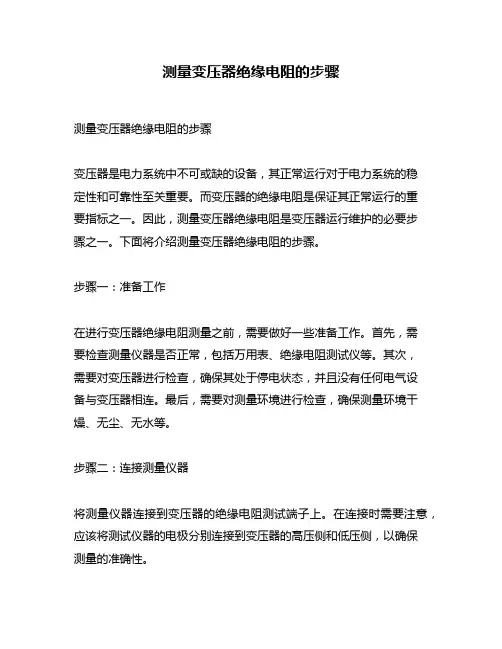

测量变压器绝缘电阻的步骤测量变压器绝缘电阻的步骤变压器是电力系统中不可或缺的设备，其正常运行对于电力系统的稳定性和可靠性至关重要。

而变压器的绝缘电阻是保证其正常运行的重要指标之一。

因此，测量变压器绝缘电阻是变压器运行维护的必要步骤之一。

下面将介绍测量变压器绝缘电阻的步骤。

步骤一：准备工作在进行变压器绝缘电阻测量之前，需要做好一些准备工作。

首先，需要检查测量仪器是否正常，包括万用表、绝缘电阻测试仪等。

其次，需要对变压器进行检查，确保其处于停电状态，并且没有任何电气设备与变压器相连。

最后，需要对测量环境进行检查，确保测量环境干燥、无尘、无水等。

步骤二：连接测量仪器将测量仪器连接到变压器的绝缘电阻测试端子上。

在连接时需要注意，应该将测试仪器的电极分别连接到变压器的高压侧和低压侧，以确保测量的准确性。

步骤三：进行测量在连接好测量仪器后，可以开始进行测量。

首先，需要将测试仪器的电极分别连接到变压器的高压侧和低压侧，然后打开测试仪器的电源开关。

接下来，按照测试仪器的说明书进行操作，进行绝缘电阻测量。

在测量过程中，需要注意保持测试仪器的稳定，避免干扰和误差。

步骤四：记录测量结果在测量完成后，需要记录测量结果。

记录时需要注意，应该将测量结果和测量时间一并记录下来，以便于后续的分析和比较。

同时，还需要将测量结果与变压器的额定绝缘电阻进行比较，以判断变压器的绝缘状况是否正常。

步骤五：分析测量结果在记录测量结果之后，需要对测量结果进行分析。

首先，需要判断测量结果是否符合变压器的额定绝缘电阻要求。

如果符合要求，则说明变压器的绝缘状况正常；如果不符合要求，则说明变压器的绝缘状况存在问题，需要进行进一步的检查和维修。

总结测量变压器绝缘电阻是保证变压器正常运行的重要步骤之一。

在进行测量时，需要做好准备工作，连接好测量仪器，进行测量，并记录和分析测量结果。

只有通过科学的测量和分析，才能保证变压器的正常运行，确保电力系统的稳定性和可靠性。

变压器绝缘电阻测试标准及现场测量方法变压器是电力系统中重要的电气设备之一，用于改变交流电压，使之适应不同的输配电要求。

在变压器运行过程中，绝缘电阻的测量是一项必要的检测工作。

本文将详细介绍变压器绝缘电阻测试的相关标准要求以及现场测量方法。

一、变压器绝缘电阻测试标准要求变压器绝缘电阻测试主要参考国际电工委员会（IEC）标准以及国家标准。

目前国际上广泛采用的标准为IEC 60076-1《电力变压器的结构、技术特性和试验》和IEC 60076-3《电力变压器试验》。

国内标准参考了国际标准，并根据国内实际情况做出了一些调整，包括GB/T 6451《电力变压器试验规程》和DL/T596《变压器绝缘电阻和介损测试技术导则》等。

根据标准的要求，变压器绝缘电阻测试主要包括以下几个方面：1. 绝缘电阻测量的测试电压与电流范围：测试电压一般分为工频电压和直流电压。

工频电压一般为500V或1000V；直流电压一般为1000V或5000V。

测试电流一般不超过1mA。

2. 测试时间：标准一般要求绝缘电阻测试时间为1分钟，也有要求为2分钟的。

3. 测试环境条件：测试环境要求相对湿度不超过80%，温度在20℃±5℃。

4. 测试方法：绝缘电阻测试一般采用万用电表或专用绝缘电阻仪进行。

测试电源应具备足够的稳定性和准确性。

二、变压器绝缘电阻现场测量方法变压器绝缘电阻的现场测量方法需要严格按照标准要求进行，具体步骤如下：1. 准备工作：检查测试仪器的状态，确保测试仪器处于良好工作状态，如电池电量充足，测试仪器存储空间足够等。

2. 测量前的准备：断开变压器的电源，确保变压器处于安全状态。

清除表面污垢，保证测量点的干净。

3. 连接测量仪器：将测试电极连接到变压器的高压绕组与地之间，低压绕组与地之间。

注意保持电极与测量点的良好接触，以减小接触电阻。

4. 开始测量：打开测试仪器，设置测试电压和测试时间等参数。

启动测量仪器，观察并记录测量结果。

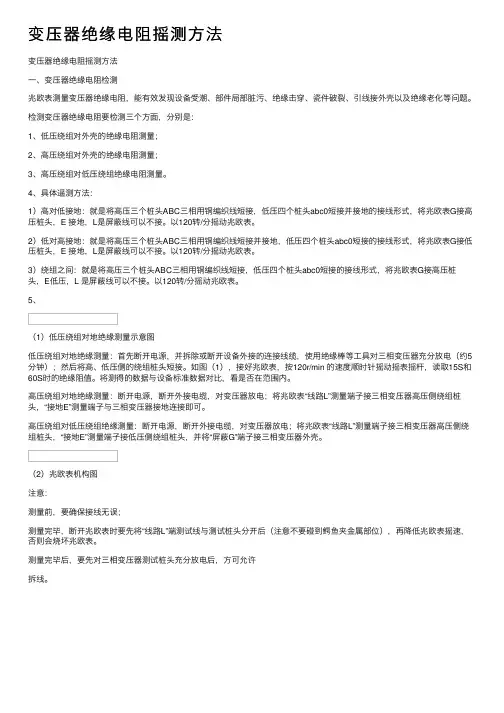

变压器绝缘电阻摇测方法一、变压器绝缘电阻检测兆欧表测量变压器绝缘电阻，能有效发现设备受潮、部件局部脏污、绝缘击穿、瓷件破裂、引线接外壳以及绝缘老化等问题。

检测变压器绝缘电阻要检测三个方面，分别是：1、低压绕组对外壳的绝缘电阻测量；2、高压绕组对外壳的绝缘电阻测量；3、高压绕组对低压绕组绝缘电阻测量。

4、具体遥测方法：1）高对低接地：就是将高压三个桩头ABC三相用铜编织线短接，低压四个桩头abc0短接并接地的接线形式，将兆欧表G接高压桩头，E 接地，L是屏蔽线可以不接。

以120转/分摇动兆欧表。

2）低对高接地：就是将高压三个桩头ABC三相用铜编织线短接并接地，低压四个桩头abc0短接的接线形式，将兆欧表G接低压桩头，E 接地，L是屏蔽线可以不接。

以120转/分摇动兆欧表。

3）绕组之间：就是将高压三个桩头ABC三相用铜编织线短接，低压四个桩头abc0短接的接线形式，将兆欧表G接高压桩头，E低压，L 是屏蔽线可以不接。

以120转/分摇动兆欧表。

5、（1）低压绕组对地绝缘测量示意图低压绕组对地绝缘测量：首先断开电源，并拆除或断开设备外接的连接线缆，使用绝缘棒等工具对三相变压器充分放电（约5分钟）；然后将高、低压侧的绕组桩头短接。

如图（1），接好兆欧表，按120r/min 的速度顺时针摇动摇表摇杆，读取15S和60S时的绝缘阻值。

将测得的数据与设备标准数据对比，看是否在范围内。

高压绕组对地绝缘测量：断开电源，断开外接电缆，对变压器放电；将兆欧表“线路L”测量端子接三相变压器高压侧绕组桩头，“接地E”测量端子与三相变压器接地连接即可。

高压绕组对低压绕组绝缘测量：断开电源，断开外接电缆，对变压器放电；将兆欧表“线路L”测量端子接三相变压器高压侧绕组桩头，“接地E”测量端子接低压侧绕组桩头，并将“屏蔽G”端子接三相变压器外壳。

（2）兆欧表机构图注意：测量前，要确保接线无误；测量完毕，断开兆欧表时要先将“线路L”端测试线与测试桩头分开后（注意不要碰到鳄鱼夹金属部位），再降低兆欧表摇速，否则会烧坏兆欧表。

变压器绝缘电阻测试标准及现场测量方法
变压器绝缘电阻测试是判断变压器绝缘状况的重要手段之一，其标准和现场测量方法如下：
1. 标准：
- 变压器的绝缘电阻测试一般参考国家标准GB1094.3和GB/T 50150的相关要求。

- 根据具体情况，也可以参考国际电工委员会（IEC）的标准，如IEC 60076-3。

2. 现场测量方法：
- 测量设备准备：绝缘电阻测试仪、电源、试验电极、连接线等。

- 断电准备：先要断开变压器的电源开关，确保安全。

- 连接测量电源：将测试电源的正极连接到变压器的一个绝缘连接点，负极接地。

- 连接试验电极：将试验电极分别与变压器的两个绕组的绝缘接头连接，形成一个闭合电路。

- 进行测量：根据测试仪的说明书操作，选择相应的测试模式和参数，启动绝缘电阻测量。

- 测量结果判读：根据测试仪显示的绝缘电阻值，判断变压器绝缘状况的好坏。

一般来说，
绝缘电阻值越大，表示绝缘状况越好。

需要注意的是，在进行绝缘电阻测试时，必须确保断电操作的安全，防止发生电击事故。

此外，测量时应排除外界电源或其他干扰因素，保证测量结果准确可靠。

变压器绝缘电阻测试步骤及方法一、测试前准备1.获得测试仪器：绝缘电阻测试仪。

2.关闭变压器的所有开关，并确保变压器开关门完好。

3.将接地线连接到变压器的绝缘接地点，以确保安全操作。

二、测试仪器设置1.将绝缘电阻测试仪连接到变压器绝缘接地点。

2.设置测试仪器的量程，一般根据变压器的额定电压来选择。

如果变压器额定电压低于1000V，一般选择1000V量程；如果额定电压高于1000V，一般选择2500V量程。

三、绝缘测试步骤1.断开所有变压器绕组与地之间的电气连接，包括保护绕组和并联绕组等。

2.开始测试前，应先将测试仪器的测试电压调至额定电压的1.1倍，保持1分钟，以稳定测试仪器输出。

3.将测试仪器的测试电压调至额定电压，同时开始测试，记录测试仪器显示的绝缘电阻值。

4.进行三次连续测试，将测试仪器显示的绝缘电阻值记录下来，并计算平均值。

5.测试结束后，将测试仪器的测试电压调至零，并断开与绝缘接地点的连接。

四、测试仪器校准绝缘电阻测试仪在出厂前经过校准，但长时间使用后需要进行定期校准，以保证测试结果的准确性。

校准步骤如下：1.关闭测试仪器，并断开与电源的连接。

2.连接测试仪器的测试路径，即将测试仪器的测试电极短接，然后进行自校准，根据测试仪器说明书进行校准操作。

3.进行标准校验，将测试仪器连接到标准电阻，按照标准电阻值进行校验，根据测试仪器说明书进行校准操作。

五、测试结果分析1.根据变压器的额定电压和绝缘电阻测试结果，判断绝缘系统的健康状况。

一般来说，变压器的绝缘电阻值应大于1兆欧，如果绝缘电阻值低于1兆欧，表示绝缘系统存在问题，需要进行绝缘故障的处理和维修。

2.进一步分析绝缘电阻值的变化趋势，可以判断绝缘系统的老化情况以及维护的需要。

如果绝缘电阻值逐渐下降，表示绝缘系统存在老化或损坏现象，需要及时进行维护和更换。

六、注意事项1.在进行绝缘电阻测试时，要确保测试仪器和测试路径的干燥和清洁，以避免测试结果的偏差。

变压器绝缘电阻测量步骤及注意事项摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。

它是由交流发电机倍压整流电路、表头等部件组成。

兆欧表摇动时，产生直流电压。

当绝缘材料加上一定电压后，绝缘材料中就会流过极其微弱的电流，这个电流由三部分组成，即电容电流、吸收电流和泄漏电流。

兆欧表产生的直流电压与泄漏电流之比为绝缘电阻，用摇表检查绝缘材料是否合格的试验叫绝缘电阻试验，它能发现绝缘材料是否受潮、损伤、老化，从而发现设备缺陷。

常用的数字兆欧表有DMG2671D、DMG2671E、DMG2671F、DMG2671G等型号，兆欧表的额定电压有250、500、1000、2500、5000V等几种，测量范围有2000MΩ、20GΩ、200GΩ等几种。

新安装或检修后及停运半个月以上的变压器，投入运行前，均应测定线圈的绝缘电阻。

测量变压器绝缘电阻时，对线圈运行电压在500V以上者应使用1000-- 2500V兆欧表，500V以下者应使用 500V 兆欧表。

一、变压器绝缘状况的好坏按以下要求判定1. 在变压器使用时所测得绝缘电阻值与变压器在安装或大修干燥后投入运行前测得的数值之比，不得低于 50%。

2. 吸收比R60"/R15"不得小于 1.3 倍。

符合上述条件,则认为变压器绝缘合格。

测量变压器绝缘时应注意以下问题：1. 必须在变压器停电时进行，各线圈出线都有明显断开点。

2. 变压器周围清洁，无接地物，无作业人员。

3. 测量前应对地放电，测量后也应对地放电。

4. 测量使用的摇表应符合电压等级要求。

5. 中性点接地的变压器，测量前应将中性点刀闸拉开，测量后应恢复原位。

二、配电变压器绝缘电阻的测量配电变压器在安装或检修后投入运行前以及长期停用后，都要用电压为1000~2500V的兆欧表测量绕组绝缘电阻，测得的数值和测量时的油温应记入变压器档案内。

将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较，以判断变压器的绝缘状况。

变压器绝缘电阻测试方法
通过测试变压器的绝缘电阻，可大致了解绝缘老化程度。

绝缘电阻的测量，包括测量一次、二次绕组对地的绝缘电阻和一次与二次绕组之间的绝缘电阻。

测试方法如下：(1)测量额定电压为1kV以上的绕组用2500V兆欧表，1kV以下者用1000V或2500V兆欧表。

(2)测量前，先将变压器套管清洁洁净，以免引起泄漏电流，影响测量结果的精确性。

(3)测量时非被测绕组应接地。

先将变压器的外壳和高压绕组接地，测量低压绕组；再将变压器的外壳和低压绕组接地，测量高压绕组。

(4)测量时如用手摇式兆欧表，应以120r／min速度转动手柄，使指针渐渐上升，直至指针指示稳定后再记录读数。

(5)绝缘电阻应以变压器绕组浸于油中时所得的数值为准(指油浸式变压器)，变压器注油后应静放5—6h再进行测量。

把测量结果与投入运行前的数值作比较，假如下降显著(低于70％)，则应进行试验，做出全面分析。

(6)留意事项。

①测量应在良好天气条件下进行，且被测变压器及环境温度不宜低于5。

据水电部电力科学讨论院统计，环境温度低于5时测量结果往往不精确。

②测量时，环境湿度不宜大于75％，由于湿度对表面泄漏电流的影响较大，使绝缘电阻降低。

③每测完一次绝缘电阻后，要将电荷放尽(用导线短接接线端子)；否则，其次次测量时，会有绝缘电阻增大的假象。

变压器绝缘电阻测量方法与步骤引言：变压器是电力系统中常用的设备之一，为了保证变压器的正常运行，必须保证其绝缘性能良好。

绝缘电阻是评价变压器绝缘性能的重要指标之一。

本文将介绍变压器绝缘电阻的测量方法与步骤。

一、绝缘电阻测量方法1. 直流绝缘电阻测量法：该方法是常用的绝缘电阻测量方法之一。

通过施加直流电压，测量绝缘电阻大小。

直流绝缘电阻仪是进行直流绝缘电阻测量的常用工具。

使用该方法时，需要注意电压的选择，通常绝缘电阻测量电压为500V或1000V。

2. 交流绝缘电阻测量法：该方法是另一种常用的绝缘电阻测量方法。

通过施加交流电压，测量绝缘电阻大小。

交流绝缘电阻仪是进行交流绝缘电阻测量的常用工具。

使用该方法时，需要注意电压的选择，通常绝缘电阻测量电压为50Hz。

二、绝缘电阻测量步骤1. 准备工作：在进行绝缘电阻测量前，需要进行一些准备工作。

首先，确认变压器停电，并将绝缘电阻仪的电源接入电路。

其次，检查绝缘电阻仪的仪器状态，确保其正常工作。

2. 连接测量线路：将绝缘电阻仪的测量线与变压器的高压绕组和低压绕组分别连接。

在连接线路时，应注意线路的正确连接，防止接反。

3. 设置测量参数：根据实际情况，设置绝缘电阻仪的测量参数。

包括测量电压、测量范围等。

根据变压器的额定电压和绝缘电阻的预期值，选择合适的测量范围和测量电压。

4. 进行测量：按下绝缘电阻仪上的测量按钮，开始进行测量。

在测量过程中，可以观察仪器上的测量数值，确保测量的准确性。

同时，还需注意测量时间，通常绝缘电阻测量时间为1分钟或更长。

5. 记录测量结果：在测量完成后，将测量结果记录下来。

包括测量数值和测量时间。

记录测量结果的目的是为了后续的对比和分析。

6. 分析测量结果：根据测量结果，分析变压器的绝缘情况。

如果绝缘电阻数值较大，说明绝缘性能良好；如果绝缘电阻数值较小，可能存在绝缘故障，需要进行绝缘故障的排查和修复。

7. 维护绝缘性能：根据测量结果，采取相应的维护措施，保障变压器的绝缘性能。

油浸自热式变压器绝缘电阻的丈量之阳早格格创做1、兆欧表的采用及查看？问：兆欧表的采用战查看：主要思量兆欧表的额定电压战丈量范畴是可与被测的电器设备绝缘等第相切合. (1)采用2500V的兆欧表；(2)对于兆欧表举止中瞅查看：中瞅应良佳，中壳完备，玻璃无破坏，摇把机动，指针无卡阻，交线端子应齐齐完佳，表线应是单根硬绝缘铜线且完佳无益、其少度没有该超出5米；(3)对于兆欧表举止启路考查：分启二条线分启（L战E）处于绝缘状态，摇动兆欧表的脚柄达120r/min表针指背无限大(∞)为佳；(4)对于兆欧表举止短路考查：摇动兆欧表脚柄到120r/min，将二只表笔瞬间拆交一下，表针指背“0”(整)，证明兆欧表仄常；(5)尝试线绝缘应良佳，克制使用单股麻花线或者仄止线. 2、对于变压器绝缘电阻的央供是：问：绝缘电阻的称呼：下对于矮及天：（一次绕组对于二次绕组战中壳）下压绕组对于矮压绕组及中壳的绝缘电阻；矮对于下及天：（二次绕组对于一次绕组战中壳）矮压绕组对于下压绕组及中壳的绝缘电阻；绝缘电阻合格值的尺度是：(1)那次测得的绝缘电阻值与上次测得的数值换算到共一温度下相比较，那次数值比上次数值没有得落矮30％；(2)吸支比R60/R15（遥测中60秒与15秒时绝缘电阻的比值），正在10～30℃时应为1.3被及以上：(3)一次侧电压为10kV的变压器，其绝缘电阻的最矮合格值与温度有闭.变压器绝缘电阻与尝试时温度的闭系温度℃10 20 30 40 50 60 70 80 一次对于二次及天 450 300 200 130 90 604025二次对于天MΩ 10 最矮值M Ω 600 300 150 80 43 24 13 8 良佳值MΩ900 450 225 120 64 36 19 12 变压器绝缘电阻估计心诀：利用心诀估计出各温度下的绝缘电阻“降十减半，减十翻倍，良佳乘以一面五”吸支比：R20 = Rt X 10t-20/40 温度每降下10OC , Rt X 2/3 倍.温度每落矮10OC , Rt X 倍. (4)新拆置的战大建后的变压器，其绝缘电阻合格值应切合上述确定.运止中的变压器则没有矮于10兆欧.3、试述对于一台运止中的变压器举止绝缘丈量的齐历程(按支配程序回问.仄安步伐应脚够).（1）交线要领：将变压器停电、验电并搁电后按以下央供举止.摇测一次绕组对于二次绕组及天(壳)的绝缘电阻的交线要领：将一次绕组三相引出端lU、lV、1W用裸铜线短交，以备交兆欧表“L”端；将二次绕组引出端N、2U、2V、2W 及天(天壳)用裸铜线短交后，交正在兆欧表“E”端；需要时，为缩小表面揭收做用丈量值可用裸铜线正在一次侧瓷套管的瓷裙上环绕胶葛几匝之后，再用绝缘导线交正在兆欧表“G”端；摇测二次绕组对于一次绕组及天(壳)的绝缘电阻的交线要领：将二次绕组引出端2U，2V、2W、N用裸铜线短交.以备交兆欧表“L”端；将一次绕组三相引出端1U、1V、1W 及天(壳)用裸铜线短交后，交正在兆欧表“E”端；需要时，为缩小表面揭收做用丈量值可用裸铜线正在二次侧瓷套管的瓷裙上环绕胶葛几匝之后，再用绝缘导线交正在兆欧表“G”端.（2）准备处事构造准备：1)央供签收处事票；2)挖写支配票并经模拟板试支配准确无误； 3)决定处事控制人战监护人；4)如须减少背荷，应提前报告受做用的用户. 物量准备：1)准备仄安东西（绝缘杆、绝缘脚套、临时交天线、绝缘靴、标示牌）； 2)查看兆欧表（经查看良佳）3)其余东西及资料（临时用导线、扳子、电工工具等）；资料准备：按支配票步调，将变压器推出运止，达到“检建状态”： 1)停电 2)验电 3）搁电4）挂临时交天线 5）悬挂标示牌将被测变压器退出运止；并真止停电、验电、搁电、拆设临时交天线、挂标示牌等仄安技能步伐，二人支配，应戴绝缘脚套；支配步调：1、准备处事资料：搁电棒、一齐2500V摇表、一齐1000V 摇表、绝缘脚套、三根尝试线、二根短交线、毛巾.2、先查看脚套是可漏气，兆欧表是可有合格证.3、查看变压器中壳交天端是可交天.如交触没有真，戴绝缘脚套举止交真.4、断启变压器的有载分交启闭，先把搁电棒交天端夹正在变压器中壳底下交天线上，单脚握搁电棒终端对于变压器交线桩举止逐相搁电（先搁矮压、后搁下压）.裁撤或者断启变压器对于中的十足连交线.5、用毛巾对于交线桩战变压器下矮压套管举止局部浑扫.6、用黄（绿）色尝试线（交天线）一端交正在变压器中壳的交天线上，另一端交到变压器矮压侧.7、用短交线分别把下压交线桩战矮压交线桩分别举止短交. 8、查看仪容（2500兆欧姆摇表）举止中瞅查看战表计里里指针查看. 9、启初先测下压测.白色尝试线交兆欧表L 端纽上，乌色尝试线交兆欧表E端纽上，另一端夹正在变压器中壳的交天线上.启初摇表，将兆欧表转至：120r/min，指针指背∞，再请另一支配人员把白色尝试线一端搁正在下压侧，请另一支配人员分别告知15秒战1分钟的时间，分别读与15、60s的绝缘阻值.停止摇动仪容.把读出的数值记录正在问题纸上，大于2500 MΩ时用2500+（MΩ）表示. 10、戴佳绝缘脚套，用搁电棒对于下压侧举止搁电，只消对于下压侧上标明“A”端举止搁电即可.11、把黄（绿）色尝试线（交天线）的一端，从矮压侧与启，交正在下压交线桩上.12、启初测矮压侧.查看仪容（1000兆欧姆摇表），白色尝试线交仪容L端纽上，另一端交正在矮压侧举止尝试，乌色尝试线交兆欧表E端纽上，另一端夹正在变压器中壳的交天线上.启初摇表，将兆欧表转至：120r/min，指针指背∞，再请另一支配人员把白色尝试线一端搁正在矮压侧，请另一支配人员分别告知15秒战1分钟的时间，分别读与15、60s的绝缘阻值.停止摇动仪容.把读出的数值记录正在问题纸上，大于1000 MΩ时用1000+（MΩ）表示.13读与绝缘电阻后，应先断启被试品下压端的连交线，而后将绝缘电阻表停止运止，免得变压器正在丈量师所充的电荷经绝缘电阻表搁电而益坏表计. 14、戴佳绝缘脚套，用搁电棒对于下压侧举止搁电，只消对于矮压侧上标明“0”端举止搁电即可.15、浑理交线，整治佳资料工具，搁归本处. 16、离启现场摇测中的仄安注意事项如下：（可动做试题）1)已运止的变压器，正在摇测前，必须庄重真止停电、验电、交天线等确定.注意悬挂启示标记，还要将下、矮压二侧的母线或者导线裁撤 2) 先查看脚套是可漏气，兆欧表是可有合格证3)摇测前后均应将被测线圈交天搁电，扫除残存电荷，保证仄安. 4）尝试线没有要与底线环绕胶葛，应尽管悬空（如果无下压屏蔽线）5）非被测部位短路交天摇良佳，没有要交触到变压器有油漆的场合，免得做用尝试截止6）兆欧表额定转速为120r/min。
