聚丙烯(PP)生产方法及成型工艺

PP生产工艺目前，聚丙烯的生产工艺按聚合类型可分为溶液法、淤浆法、本体法和气相法和本体法-气相法组合工艺5大类。

具体工艺主要有BP公司的气相Innovene工艺、Chisso公司的气相法工艺、Dow公司的Unipol工艺、Novolene气相工艺、Sumitomo 气相工艺、Basell公司的本体法工艺、三井公司开发的Hypol 工艺以及Borealis公司的Borstar工艺等。

1 淤浆法工艺淤浆法工艺（Slurry Process）又称浆液法或溶剂法工艺，是世界上最早用于生产聚丙烯的工艺技术。

从1957年第一套工业化装置一直到20世纪80年代中后期，淤浆法工艺在长达30年的时间里一直是最主要的聚丙烯生产工艺。

典型工艺主要包括意大利的Montedison 工艺、美国Hercules工艺、日本三井东压化学工艺、美国Amoco工艺、日本三井油化工艺以及索维尔工艺等。

这些工艺的开发都基于当时的第一代催化剂，采用立式搅拌釜反应器，需要脱灰和脱无规物，因采用的溶剂不同，工艺流程和操作条件有所不同。

近年来，传统的淤浆法工艺在生产中的比例明显减少，保留的淤浆产品主要用于一些高价值领域，如特种BOPP薄膜、高相对分子质量吹塑膜以及高强度管材等。

近年来，人们对该方法进行了改进，改进后的淤浆法生产工艺使用高活性的第二代催化剂，可删除催化剂脱灰步骤，能减少无规聚合物的产生，可用于生产均聚物、无规共聚物和抗冲共聚物产品等。

目前世界淤浆法PP的生产能力约占全球PP总生产能力的13%。

2 气相法工艺气相法聚丙烯工艺的研究和开发始于20世纪60年代，1967年BASF 公司在Ludwigshafen建成一套采用立式搅拌床反应器的气相聚丙烯工艺中试装置。

1969年BASF和Shell的合资ROW公司在德国Wesseling采用立式搅拌床反应器建成世界上第一套2.5万吨/年气相聚丙烯工业装置，命名为Novolen工艺。

20世纪70年代，美国Amoco公司开发出采用接近活塞流的卧式搅拌床气相反应器的气相法PP生产工艺。

聚丙烯（PP）基礎知識介紹1 聚丙烯樹脂分類與結構、性能1.1 聚丙烯樹脂簡介聚丙烯(polypropylene)是丙烯的聚合物,英文縮寫為PP。

熔融溫度約174℃，密度為0.91克／釐米3。

它具有強度高、硬度大、耐磨、耐彎曲疲勞、耐熱溫度達120℃、耐濕和耐化學性優良、容易加工成型、價格低廉而應用廣泛的通用高分子材料。

但具有低溫韌性差，不耐老化等缺點。

近年來可以通過共聚和共混等方法進行改進其性能。

聚丙烯可用注射、擠出、吹塑、層壓、熔紡等工藝成型，也可雙向拉伸。

被廣泛用於製造容器、管道、包裝材料、薄膜和纖維，也常用增強方法獲得性能優良的工程塑料。

大量應用於汽車、建築、化工、醫療器具、農業和家庭用品方面。

聚丙烯纖維的中國商品名為丙綸。

強度與耐綸相仿而價格低廉，用於織造地毯、濾布、纜繩、編織袋等。

1.2 聚丙烯樹脂分類按聚丙烯分子中甲基（―CH3）的空間位置不同分為等規、間規和無規三類。

等規聚丙烯又稱全同立構聚丙烯，英文縮寫為IPP。

從立體化學來看，IPP分子中每個含甲基（―CH3）的碳原子都有相同的構型，即如果把主鏈拉伸（實際呈線團狀），使主鏈的碳原子排列在主平面內，則所有的甲基（―CH3）都排列在主平面的同一側。

我國各石化企業生產的均聚聚丙烯都屬於等規聚丙烯。

間規聚丙烯，英文縮寫為SPP。

從立體化學來看，SPP分子中含有甲基（―CH3）的碳原子分為兩種不同質性且交替排列，如把主鏈拉伸，使主鏈的碳原子排列在主平面內，則所有的甲基（―CH3）交替排列在主平面的兩側。

SPP是高彈性的熱塑性塑膠，有良好的拉伸強度，它可以像乙丙橡膠那樣進行硫化成為彈性體，機械性能優於一般不飽和橡膠。

無規聚丙烯，英文縮寫為APP。

從立體化學來看，APP主鏈上所連甲基（―CH3）在主平面上下兩方呈無規則排列。

APP曾是碳酸鈣填充母料的載體樹脂的主要原料，其原因是它作為IPP生產過程中的副產物，價格較為低廉，當初作為技術輸出的外國公司認為它沒有應用價值，通常將其焚燒處理，是我國的科技人員將其用於製作碳酸鈣填充母料。

聚丙烯生产工艺聚丙烯：英文名称：Polypropylene分子式：C3H6nCAS简称：PP，由丙烯聚合而制得的一种热塑性树脂，聚丙烯的生产工艺按聚合类型可分为溶液法、淤浆法、本体法、气相法、本体法-气相法组合工艺五大类。

一、溶液法工艺溶液法生产工艺是早期用于生产结晶聚丙烯的工艺路线，由Eastman公司所独有。

该工艺采用一种特殊改进的催化剂体系：锂化合物（如氢化锂铝）来适应高的溶液聚合温度。

催化剂组分、单体和溶剂连续加入聚合反应器，未反应的单体通过对溶剂减压而分离循环。

额外补充溶剂来降低溶液的粘度，并过滤除去残留催化剂。

溶剂通过多个蒸发器而浓缩，再通过一台能够除去挥发物的挤压机而形成固体聚合物。

固体聚合物用庚烷或类似的烃萃取进一步提纯，同时也除去了无定形聚丙烯，取消了使用乙醇和多步蒸馏的过程，主要用于生产一些与浆液法产品相比模量更低、韧性更高的特殊牌号产品。

溶液法工艺流程复杂，且成本较高，聚合温度高，加上由于采用特殊的高温催化剂使产品应用范围有限，目前已经不再用于生产结晶聚丙烯。

二、淤浆法工艺淤浆法又称浆液法或溶剂法工艺，是世界上最早用于生产聚丙烯的工艺技术。

从1957年第一套工业化装置一直到20世纪80年代中后期，淤浆法工艺在长达30年的时间里一直是最主要的聚丙烯生产工艺。

典型工艺主要包括意大利的Montedison工艺、美国Hercules工艺、日本三井东压化学工艺、美国Amoco 工艺、日本三井油化工艺以及索维尔工艺等。

这些工艺的开发都基于当时的第一代催化剂，采用立式搅拌釜反应器，需要脱灰和脱无规物，因采用的溶剂不同，工艺流程和操作条件有所不同。

近年来，传统的淤浆法工艺在生产中的比例明显减少，保留的淤浆产品主要用于一些高价值领域，如特种BOPP薄膜、高相对分子质量吹塑膜以及高强度管材等。

近年来，人们对该方法进行了改进，改进后的淤浆法生产工艺使用高活性的第二代催化剂，可删除催化剂脱灰步骤，能减少无规聚合物的产生，可用于生产均聚物、无规共聚物和抗冲共聚物产品等。

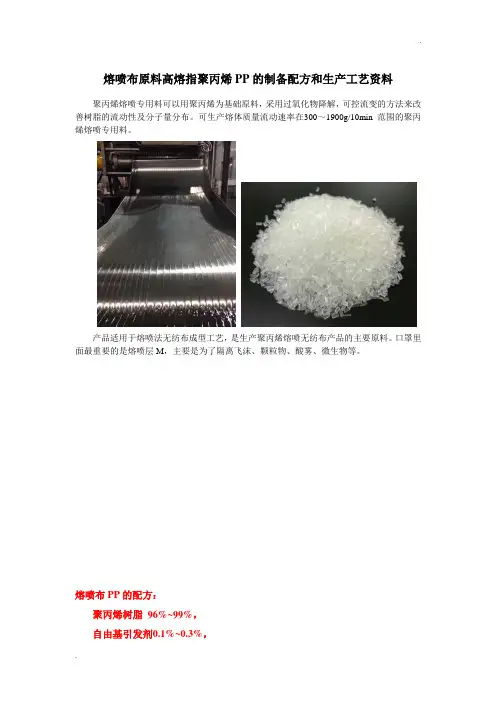

熔喷布原料高熔指聚丙烯PP的制备配方和生产工艺资料聚丙烯熔喷专用料可以用聚丙烯为基础原料，采用过氧化物降解，可控流变的方法来改善树脂的流动性及分子量分布。

可生产熔体质量流动速率在300～1900g/10min范围的聚丙烯熔喷专用料。

产品适用于熔喷法无纺布成型工艺，是生产聚丙烯熔喷无纺布产品的主要原料。

口罩里面最重要的是熔喷层M，主要是为了隔离飞沫、颗粒物、酸雾、微生物等。

熔喷布PP的配方：聚丙烯树脂96%~99%，自由基引发剂0.1%~0.3%，复配型透明成核剂0~1.5%，芥酸酰胺（润滑剂）0.2%，抗氧剂0.01%，其中自由基引发剂为双二五，英文名称DCPD,阿克苏产，可参考过氧化氢。

附：1、一种石墨烯/聚丙烯复合母粒、熔喷布及其配方技术[简介]：本技术提供一种石墨烯/聚丙烯复合母粒，其组成及重量百分比为：石墨烯材料0.1～10％，高碳烷烃大于0且小于0.1％，余量为聚丙烯。

本技术还涉及所述石墨烯/聚丙烯复合母粒的配方技术，利用所述石墨烯/聚丙烯复合母粒制备的石墨烯/聚丙烯熔喷布及其配方技术。

本技术的石墨烯/聚丙烯复合母粒助剂含量低，加工性能优良，石墨烯均匀分散，有效避免了石墨烯材料团聚而发生的喷头堵塞问题，适用于熔喷工艺，利用其制备的熔喷布品质及性能优良。

2、一种聚丙烯熔喷无纺布的配方技术及其驻极设备[简介]：本技术提供了一种聚丙烯熔喷无纺布的配方技术及其驻极设备，包括熔喷生产、纯水制备、驻极工艺、烘干工艺步骤。

本技术的有益效果是，采用水刺驻极可以产生更多的驻极体，从而弥补水刺驻极过程中损失的电极，使无纺布通透性更好，驻极体稳定，保持时间长，吸附性强，低阻力条件下，可以达到好的过滤效果，通过防溅水装置的作用可以防止雾化的水分流失到工作环境当中，达到改善工作环境的效果，通过纯水回收装置的作用可以最大程度的对穿刺后的纯水进行回收，防止纯水流到外部。

3、一种仿树皮聚丙烯/聚碳酸酯纳米纤维熔喷空气滤料及其配方技术[简介]：本技术提供了一种仿树皮聚丙烯/聚碳酸酯纳米纤维熔喷空气滤料及其配方技术。

聚丙烯的生产工艺工艺
聚丙烯（PP）是一种广泛用于塑料制品制造的热塑性聚合物。

它可以通过采用以下生产工艺来生产：
1. 聚合反应：将丙烯单体（丙烯烯）经过聚合反应进行化学反应，形成高分子聚丙烯。

这个过程通常在高压或者高温下进行。

2. 精炼和去除杂质：聚合后的聚丙烯通常包含一些杂质，需要经过精炼过程去除，以确保最终产品的质量。

3. 挤出和成型：精炼后的聚丙烯通过挤出机或注塑机进行成型和冷却，最终形成成型品，如塑料片、管材、成品制品等。

4. 后处理：生产完毕的聚丙烯制品可能需要经过后处理，如切割、焊接、表面处理等工艺，以满足不同的使用需求。

通过以上工艺流程，可实现聚丙烯的生产。

这个过程需要严格控制温度、压力和化学反应条件，以确保最终产品的质量和性能。

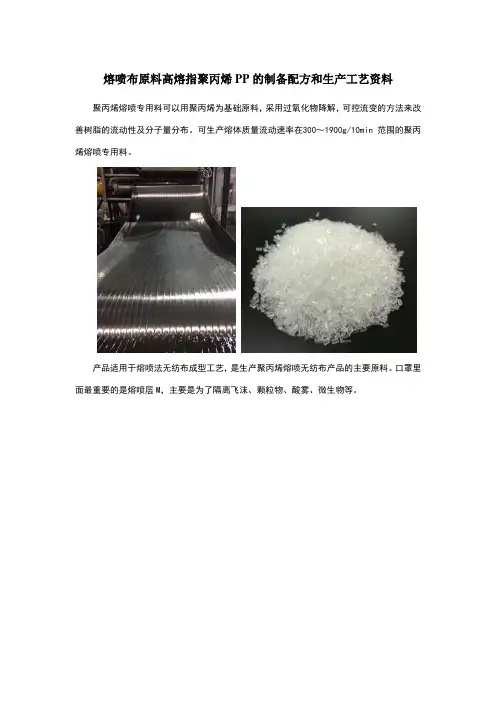

熔喷布原料高熔指聚丙烯PP的制备配方和生产工艺资料聚丙烯熔喷专用料可以用聚丙烯为基础原料，采用过氧化物降解，可控流变的方法来改善树脂的流动性及分子量分布。

可生产熔体质量流动速率在300～1900g/10min范围的聚丙烯熔喷专用料。

产品适用于熔喷法无纺布成型工艺，是生产聚丙烯熔喷无纺布产品的主要原料。

口罩里面最重要的是熔喷层M，主要是为了隔离飞沫、颗粒物、酸雾、微生物等。

熔喷布PP的配方：聚丙烯树脂 96%~99%，自由基引发剂%~%，复配型透明成核剂0~%，芥酸酰胺（润滑剂）%，抗氧剂%，其中自由基引发剂为双二五，英文名称DCPD,阿克苏产，可参考过氧化氢。

附：1、一种石墨烯/聚丙烯复合母粒、熔喷布及其配方技术[简介]：本技术提供一种石墨烯/聚丙烯复合母粒，其组成及重量百分比为：石墨烯材料～10％，高碳烷烃大于0且小于％，余量为聚丙烯。

本技术还涉及所述石墨烯/聚丙烯复合母粒的配方技术，利用所述石墨烯/聚丙烯复合母粒制备的石墨烯/聚丙烯熔喷布及其配方技术。

本技术的石墨烯/聚丙烯复合母粒助剂含量低，加工性能优良，石墨烯均匀分散，有效避免了石墨烯材料团聚而发生的喷头堵塞问题，适用于熔喷工艺，利用其制备的熔喷布品质及性能优良。

2、一种聚丙烯熔喷无纺布的配方技术及其驻极设备[简介]：本技术提供了一种聚丙烯熔喷无纺布的配方技术及其驻极设备，包括熔喷生产、纯水制备、驻极工艺、烘干工艺步骤。

本技术的有益效果是，采用水刺驻极可以产生更多的驻极体，从而弥补水刺驻极过程中损失的电极，使无纺布通透性更好，驻极体稳定，保持时间长，吸附性强，低阻力条件下，可以达到好的过滤效果，通过防溅水装置的作用可以防止雾化的水分流失到工作环境当中，达到改善工作环境的效果，通过纯水回收装置的作用可以最大程度的对穿刺后的纯水进行回收，防止纯水流到外部。

3、一种仿树皮聚丙烯/聚碳酸酯纳米纤维熔喷空气滤料及其配方技术[简介]：本技术提供了一种仿树皮聚丙烯/聚碳酸酯纳米纤维熔喷空气滤料及其配方技术。

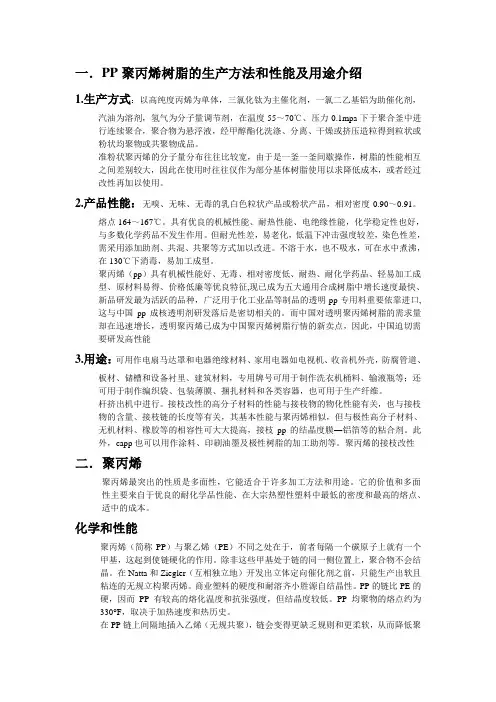

一．PP聚丙烯树脂的生产方法和性能及用途介绍1.生产方式：以高纯度丙烯为单体，三氯化钛为主催化剂，一氯二乙基铝为助催化剂，汽油为溶剂，氢气为分子量调节剂，在温度55～70℃、压力0.1mpa下于聚合釜中进行连续聚合，聚合物为悬浮液，经甲醇酯化洗涤、分离、干燥或挤压造粒得到粒状或粉状均聚物或共聚物成品。

准粉状聚丙烯的分子量分布往往比较宽，由于是一釜一釜间歇操作，树脂的性能相互之间差别较大，因此在使用时往往仅作为部分基体树脂使用以求降低成本，或者经过改性再加以使用。

2.产品性能：无嗅、无味、无毒的乳白色粒状产品或粉状产品，相对密度0.90～0.91。

熔点164～167℃。

具有优良的机械性能、耐热性能、电绝缘性能，化学稳定性也好，与多数化学药品不发生作用。

但耐光性差，易老化，低温下冲击强度较差，染色性差，需采用添加助剂、共混、共聚等方式加以改进。

不溶于水，也不吸水，可在水中煮沸，在130℃下消毒，易加工成型。

聚丙烯（pp）具有机械性能好、无毒、相对密度低、耐热、耐化学药品、轻易加工成型、原材料易得、价格低廉等优良特征,现已成为五大通用合成树脂中增长速度最快、新品研发最为活跃的品种，广泛用于化工业品等制品的透明pp专用料重要依靠进口,这与中国pp成核透明剂研发落后是密切相关的。

而中国对透明聚丙烯树脂的需求量却在迅速增长，透明聚丙烯已成为中国聚丙烯树脂行情的新卖点，因此，中国迫切需要研发高性能3.用途：可用作电扇马达罩和电器绝缘材料、家用电器如电视机、收音机外壳，防腐管道、板材、储槽和设备衬里、建筑材料，专用牌号可用于制作洗衣机桶料、输液瓶等；还可用于制作编织袋、包装薄膜、捆扎材料和各类容器，也可用于生产纤维。

杆挤出机中进行。

接枝改性的高分子材料的性能与接枝物的物化性能有关，也与接枝物的含量、接枝链的长度等有关，其基本性能与聚丙烯相似，但与极性高分子材料、无机材料、橡胶等的相容性可大大提高，接枝pp的结晶度膜―铝箔等的粘合剂。

聚丙烯(PP)聚丙烯Poly(propylene)：（1）聚丙烯（PP）的生产工艺聚丙烯是由丙烯，CH2=CHCH3，在Z-N金属催化剂作用下加聚而成的。

（2）聚丙烯（PP）的生产方法：①淤浆法。

在稀释剂（如己烷）中聚合，是最早工业化、也是迄今生产量最大的方法。

②液相本体法。

在70℃和3MPa的条件下，在液体丙烯中聚合。

③气相法。

在丙烯呈气态条件下聚合。

后两种方法不使用稀释剂，流程短，能耗低。

液相本体法现已显示出后来居上的优势，气相法也在迅速发展。

1、PP的分类根据结构不同分为全同聚丙烯(isotactic)和无规聚丙烯(atactic)。

一般常用的聚丙烯都是全同聚丙烯。

2、PP的特性它的分子结构与聚乙烯相似，但是碳链上相间的碳原子带有一个甲基(–CH3)。

聚丙烯比聚乙烯稍微要脆一些，熔融温度为160°C。

通常为半透明无色固体，无臭无毒。

由于结构规整而高度结晶化，故熔点高达167℃，耐热，制品可用蒸汽消毒是其突出优点。

密度0.90g/cm3，是最轻的通用塑料。

耐腐蚀，抗张强度30MPa，强度、刚性和透明性都比聚乙烯好。

缺点是耐低温冲击性差，较易老化，但可分别通过改性和添加抗氧剂予以克服。

3、PP的应用（1）注射成型制品：是聚丙烯最大的应用领域，制品有周转箱、容器、手提箱、汽车部件(汽车内饰件，如仪表盘、挡泥板、通风管、风扇、保险杠）、家用电器部件、医疗器械（一次性针筒）、器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等、日用消费品（草坪和园艺设备如剪草机和喷水器等）和家具。

（2）挤出制品：制成聚丙烯纤维，也可制成聚丙烯薄膜，其中双向拉伸薄膜的强度和透明度都大幅度提高，是重要的包装用高分子材料。

聚丙烯是用途最为广泛的通用塑料，它即可以作为塑料使用也可以纺丝制成纤维(丙纶)。

丙纶是低吸水性，高耐腐蚀性的纤维，可以用于服装和家具，特别适合织造地毯。

也可挤出或吹塑制成薄膜，再经牵伸切割为扁丝，制编织袋，或作捆扎材料——打包带。

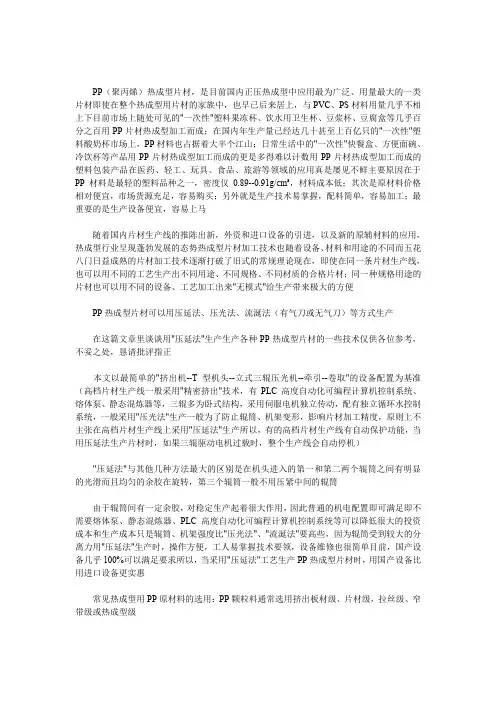

PP（聚丙烯）热成型片材，是目前国内正压热成型中应用最为广泛、用量最大的一类片材即使在整个热成型用片材的家族中，也早已后来居上，与PVC、PS材料用量几乎不相上下目前市场上随处可见的"一次性"塑料果冻杯、饮水用卫生杯、豆浆杯、豆腐盒等几乎百分之百用PP片材热成型加工而成；在国内年生产量已经达几十甚至上百亿只的"一次性"塑料酸奶杯市场上，PP材料也占据着大半个江山；日常生活中的"一次性"快餐盒、方便面碗、冷饮杯等产品用PP片材热成型加工而成的更是多得难以计数用PP片材热成型加工而成的塑料包装产品在医药、轻工、玩具、食品、旅游等领域的应用真是屡见不鲜主要原因在于PP材料是最轻的塑料品种之一，密度仅0.89--0.91g/cm³，材料成本低；其次是原材料价格相对便宜，市场货源充足，容易购买；另外就是生产技术易掌握，配料简单，容易加工；最重要的是生产设备便宜，容易上马随着国内片材生产线的推陈出新，外资和进口设备的引进，以及新的原辅材料的应用，热成型行业呈现蓬勃发展的态势热成型片材加工技术也随着设备、材料和用途的不同而五花八门日益成熟的片材加工技术逐渐打破了旧式的常规理论现在，即使在同一条片材生产线，也可以用不同的工艺生产出不同用途、不同规格、不同材质的合格片材；同一种规格用途的片材也可以用不同的设备、工艺加工出来"无模式"给生产带来极大的方便PP热成型片材可以用压延法、压光法、流涎法（有气刀或无气刀）等方式生产在这篇文章里谈谈用"压延法"生产生产各种PP热成型片材的一些技术仅供各位参考，不妥之处，恳请批评指正本文以最简单的"挤出机--T型机头--立式三辊压光机--牵引--卷取"的设备配置为基准（高档片材生产线一般采用"精密挤出"技术，有PLC高度自动化可编程计算机控制系统、熔体泵、静态混炼器等，三辊多为卧式结构，采用伺服电机独立传动，配有独立循环水控制系统，一般采用"压光法"生产一般为了防止辊筒、机架变形，影响片材加工精度，原则上不主张在高档片材生产线上采用"压延法"生产所以，有的高档片材生产线有自动保护功能，当用压延法生产片材时，如果三辊驱动电机过载时，整个生产线会自动停机）"压延法"与其他几种方法最大的区别是在机头进入的第一和第二两个辊筒之间有明显的光滑而且均匀的余胶在旋转，第三个辊筒一般不用压紧中间的辊筒由于辊筒间有一定余胶，对稳定生产起着很大作用，因此普通的机电配置即可满足即不需要熔体泵、静态混炼器、PLC高度自动化可编程计算机控制系统等可以降低很大的投资成本和生产成本只是辊筒、机架强度比"压光法"、"流涎法"要高些，因为辊筒受到较大的分离力用"压延法"生产时，操作方便，工人易掌握技术要领，设备维修也很简单目前，国产设备几乎100%可以满足要求所以，当采用"压延法"工艺生产PP热成型片材时，用国产设备比用进口设备更实惠常见热成型用PP原材料的选用：PP颗粒料通常选用挤出板材级、片材级，拉丝级、窄带级或热成型级一．当采用"压延法"加工较厚PP"正压热成型片材"（0.50--2.50 mm）时，PP材料对设备适应性很强，工艺要求比较宽松以立式三辊上进料为例：采用"压延法"生产时，上辊与中辊之间有余胶，细如铅笔在生产0.50mm--2.5mm甚至更厚的正压热成型PP片材时，对设备适应范围较宽，工艺调节比较容易此外，还有以下几种优势：（1）用"压延法"工艺生产PP正压热成型片材时，PP材料对螺杆、料筒的适应性比较强：不论是在理论上推荐的专用、突变式、分离型、L/D=22-25的单螺杆，还是渐变式、通用、排气式、L/D=2O-35、屏障型、分流型等其他新型单螺杆，都在实际生产中有成功生产的事例这是由于在实际生产中，各个工厂实力不同，不可能都拥有专用的设备或配置，加之材料的频繁更换，不可能每次都更换为专用的料筒和螺杆所以，在实际生产中：一条片材生产线既可以用来生产HIPS、CPS、*材，也可以安排生产PP、PE片材，还可以加工PP降解材料、含填充母料的PP、PE片材专业生产片材生产线设备的企业，所推出的片材生产线一般都适合加工PP材料如：天津恒瑞、上海金伟、金湖、汕头达诚、伟达等（2）用"压延法"工艺生产PP正压热成型片材时，PP材料对机头结构、调速方式、传动方式、温控方式、唇口开度、进料方式（上进料、下进料）适应性很强PP材料加工范围较宽，所以温度的设置也比较宽泛由于PP材料的熔点是164--170℃，而在实际生产中，加工温度的设置可从170℃至270℃，具体随材料产地不同、设备不同、加工地不同而有所差异唇口开度一般没有太严格的要求，但唇口开度应该至少大于片材厚度在实际操作中，片材规格较多，调整唇口开度比较麻烦，甚至可以一直采用生产最厚片材的唇口有的采用唇口（厚）开度≈片材厚度x（1+10--30%）；有的是当片材厚度低于0.8mm时唇口开度采用1.0mm，当片材厚度大于0.8mm低于1.5mm时，唇口开度采用2.0mm（由于一般热成型用片材的厚度很少超过2.0 mm）较常见三辊温度的循环水控制在30℃-80℃三辊循环水路有串联、并联、独立控制等几种方式，都能满足生产要求例如：A.台湾产的片材生产线：螺杆ф150 mm X34，无排气式单螺杆和料筒；衣架式机头，宽100mm，带阻尼条；辊筒ф490mmX110mm，链条传动，液压油缸控制上下辊筒升降；独立循环水箱自动恒温控制三辊温度；立式下进料；直流变频调速电机，功率300HP；边角料随机粉碎随即挤进料斗使用；真空上料当用"压延法"生产（厚）1.70 mm X（宽）710 mm CPP 时，正常生产工艺记录如下：（1）配料为：粒料PT103（台湾福聚烯）50Kg，粉碎料60Kg（其50Kg厚碎料，10Kg 薄碎料），粉状透明剂（香港产）0.2Kg（2）机身温度控制：233-237-235-236-239-239-245-250-243（单位：℃）（3）机头温度控制：235-235-235-235-235（单位：℃）（4）三辊水温控制：（下-中-上）28.4-28.6--23.5（单位：℃）（5）螺杆转速：57.7（r/min）（6）三辊线速度：9.3（m/min）；牵引力：30.8KN（7）主电机转速：938（r/min）；主机电流：390A（8）上下辊筒状态：上下辊都压（9）余胶状态：细如圆珠笔芯，均匀分布，呈直线，在挤出坯料上边只在中辊和下辊之间存在（10）过滤网：80目X2+100目；网前压力230Kg/cm²（11）唇口开度：2.3mm（12）机头距三辊中心线距离：100mm（13）片材质量：表面良，透明度良，（到正压制杯热成型机试）热成型性能良注意：(a) 在试验时：上下辊都压；余胶细如圆珠笔芯，均匀分布，呈直线，在挤出坯料上边，只在中辊和下辊之间存在；温度设置比较随意(b) 由于主机电流较大，而螺杆转速并不快，所以，机身、机头温度还可升高10-20℃(c) 通过试验，当上下辊都压，余胶不仅在上辊与中辊间存在，也在中辊与下辊间存在，余胶细如圆珠笔芯，均匀分布，呈直线时，片材也可以正常生产和使用(d) 通过试验，当上辊不压，仅压下辊，余胶细如圆珠笔芯，均匀分布，呈直线，在挤出坯料上边，只在中辊和下辊之间存在时，片材也可以正常生产和使用(e) 通过试验，机身正向温度设置（235-260℃）、逆向温度设置（260-235℃）或设置都一样（245℃），片材均可以正常生产和使用说明：（1）这条生产线主要用于"压光法"生产PP、HIPS、CPS等片材（2）在此只想证明：从工艺角度讲，这条生产线用"压延法"生产PP热成型片材是可行的，且形式多样B．汕头达成包装机械厂JP-750P挤出片材机组：螺杆ф105 mm X35，排气式单螺杆及料筒；整流子调速电机，功率100KW；衣架式机头，带阻尼条；三辊规格ф316 mmX800mm，链条传动；手动蜗杆减速器控制上辊筒升降，下辊筒不能升降；立式上进料；恒温循环水箱控制三辊温度当用"压延法"生产（厚）1.50mmX（宽）580mmWPP生物降解正压热成型片材时，正常生产工艺记录如下：（1）配料：PP生物淀粉降解粒料（西安万杰）100Kg +降解碎料120Kg（2）机身温度：180-185-190-190-195-195（单位：℃）（3）机头温度：195-190-195（单位：℃）（4）过滤网：60目X2+80目X2（5）余胶状态：粗如食指，均匀分布，旋转良好、光滑（6）上辊温度：40℃；中辊45℃，下辊：30℃（7）唇口开度：2.5mm（8）在余胶大小保持适量的情况下，主机速度和三辊速度可同时加快或减慢（9）片材质量：表面良，（到正压制杯热成型机试）热成型性能良，拉伸均匀说明：(a) 本生产线主要用于HIPS、CPS、环保降解材料、高填充PP、PE片材生产同样适于一般非填充PP热成型片材的生产(b) 用"压延法"也可以生产较薄的PP负压（真空）成型热成型生物降解片材（见后面三（2））（c）由于含有大量淀粉，机身温度不能太高，过滤网不能太多、太密，否则片材易发黄，甚至纵向出现烧焦线条(d)当用这条生产线加工PP填充片材（填充母料超过50%）时，三辊、机身温度应适当升高，以利均匀塑化，防止挤出机负载过大而损坏设备C．汕头达成包装机械厂JP-90-700挤出片材机组：单螺杆ф90X28，分离型；电磁调速电机，功率37KW；，直管式机头，无阻尼条；三辊规格ф256X700mm，蜗轮传动，气动控制下辊筒升降，上辊不能升降；立式下进料；并联或串联循环水路（b）生产工艺比较简单，不在此赘述，可参照A、DD．浙江宏华挤出片材生产线：双阶渐变式单螺杆ф100mm X30，无排气孔料筒；电磁调速电机，功率45KW；三辊规格ф260mmX800mm，齿轮传动，手动丝杠控制上辊筒升降，下辊筒不能升降；衣架式机头，带阻尼条；立式上进料；并联循环水路；人工上料；切边料单另粉当用"压延法"生产0.55mmX580 CPP正压热成型片材时，正常生产工艺记录如下：（1）配料：T30S粒料（濮阳）25Kg，碎料70Kg（其中60Kg厚碎料），粉状透明剂（国产）0.03Kg（2）机身温度：200-220-230-240-240-240（单位：℃）（3）机头温度：225-220-225（单位：℃）（4）主机（表显示）：1450 r/min；三辊（表显示）：525 r/min（5）三辊温度（温度表测出水口水温）：上辊48℃，中辊45℃，下辊35℃（6）余胶状态：细如铅笔，均匀分布，旋转良好（7）唇口开度：1.20mm（8）机头距中辊距离：250mm（9）过滤网：60目X3+80目X2（10）片材质量：表面良好，（在压力热成型机上试）拉伸性能良好，塑杯无破损，底部也无发白现象，透明度良好说明：(a) 通过试验，当上中下辊筒温度在30-35℃，主机在1200r/min，余胶保持不变，做出的热成型片材拉伸性能仍然良好，且透明度有所提高(b) 机身温度还可降低10-20℃(c) 透明剂有粒状的，粉状的当用粉状透明剂的时候，可在配方中用白油、松节油、酒精少量，以使粉状透明剂均匀分散，提高透明度(d) 过滤网有用标准网叠的（25+50+100+50目）；有剪刀剪的（100x2+80x2，100+80x2+60，100+80+60x2，100+80+60+40，80x2+60x20，40+80+40等）；有冲床冲的；也有用进口厚的单层或双层60-100目过滤网(e) 由于片材较窄，机头较宽而且未堵，为减少切边宽度，所以机头距三辊较远二．当采用"压延法"加工较薄PP"正压热成型片材"（0.30-0.40 mm）时，PP材料对设备适应性相对减弱，工艺要求也比较苛刻仍以浙江宏华挤出片材生产线为例：（具体配置参看一.D）当用"压延法"生产0.36mmX620 CPP时，正常生产工艺记录如下：（1）配料：T30S粉料（濮阳）25Kg，透明粉碎料105Kg（其中90Kg厚碎料），透明剂0.03Kg（2）机身温度：190-225-240-240-245-245（单位：℃）（3）机头温度：225-222-225（单位：℃）（4）主机（表显示）：1500 r/min；三辊（表显示）：725 r/min（5）三辊温度（温度表测出水口水温）：上辊47℃，中辊47℃，下辊35℃（6）余胶状态：粗如铅笔，均匀分布，旋转良好（7）唇口开度：1.20mm（8）机头距中辊距离：170mm（9）过滤网：60目X3+80目X2（10）片材质量：表面良好，（在压力热成型机上试）拉伸性能良好，塑杯无破损，底部也无发白现象，透明度良好注意：(a) 机身温度还可降低10--20℃(b) 这个配方用于回料较多、热成型制品色泽要求不太高的情形(c) 通过试验，当上、中辊筒温度低于45℃，主机在1300r/min，余胶保持不变，做出的热成型片材表面质量良好但在正压热成型机上试验"小梅花杯"的成型性时，发现片材拉伸性能变差，塑杯拉伸破裂现象增加，废品很多，不能正常生产即使改变正压热成型机的各参数，也没有改善即使将机头唇口开度降至0.60 mm，也没有作用因此判定，用压延法生产薄PP"正压热成型片材"（0.30-0.40 mm）的热成型性能与主机速度有很大关系(d) 当主机速度1500 r/min，辊温降至低于35℃时，片材热成型性能也变差，塑杯难以成型但当辊筒温度升至75℃时，片材热成型性能良，但塑杯透明度变差，表面模糊因此判定，用压延法生产薄PP"正压热成型片材"（0.30-0.40 mm）的热成型性能、热成型制品的透明度与三辊温度有很大关系三．如果用"压延法"生产用于负压（真空吸塑）PP热成型片材，可在正压热成型片材的配料中增加适量的PE，或直接选用经PE改性的PP挤出级料---共聚PP常见加入挤出级HDPE或LLDPE、LDPE，加入量10-50%，或者直接选用经过PE改性的共聚PP挤出级料，以改善片材的拉伸性能，提高成品率例如：（1）某厂生产吸塑用PP瓷白片材0.40 mm X700 mm配料如下：PP（F401，扬子石化）100 Kg，PE（5000S，北燕）100 Kg，白吸塑片材碎料80 Kg降解母料100 Kg，瓷白色母料（山东）5 Kg采用设备：ф90X28，分离型单螺杆；电磁调速电机，功率37KW；衣架式机头，无阻尼条；三辊规格ф256X700mm，链条传动；手动蜗杆控制上辊筒升降，下辊不能升降；立式上进料；并联循环水路工艺参数：机身温度：225--237--245--248--255--260（单位：℃）机头温度：240--232--240（单位：℃）三辊温度（手模）：上中辊约50--60（单位：℃）过滤网：80目+120目X2+150目X2唇口开度：1.5 mm余胶：粗如铅笔，均匀分布，旋转良好片材质量：表面良，（在吸塑机上试）吸塑性能良，无破裂、拉伸不均现象说明：(a) 吸塑用PP热成型片材，配方随产品加工难易成度、用途、质量要求而有所变化(b) 吸塑用PP片材还可以用"流涎法"生产，将在另外的章节详述(c)用"压延法"生产薄片材时，为了防止硬质杂物（沙砾、金属）对机头、熔体泵、辊筒的损伤，一定注意放置磁力架，及时换网一般生产薄片用的过滤网比厚片用的网密、结实一般采用专用网叠（2）仍以汕头达成包装机械厂JP-750P挤出片材机组为例（具体配置参见一B）当用"压延法"生产（厚）0.50mmX（宽）610mmWPP生物降解负压（吸塑）热成型片材时，正常生产工艺记录如下：（1）配料：PP生物淀粉降解粒料（西安万杰）100Kg +降解碎料100Kg（2）机身温度：180-185-190-190-195-195（单位：℃）（3）机头温度：195-190-195（单位：℃）（4）过滤网：60目X2+80目X2（5）余胶状态：细如铅笔，均匀分布，旋转良好、光滑（6）上辊温度：45℃；中辊48℃，下辊：35℃（7）唇口开度：1.5mm（8）在余胶大小保持适量的情况下，主机速度和三辊速度可同时加快或减慢（9）片材质量：表面良，（到吸塑热成型机试）热成型性能良，拉伸均匀说明：(a) 机身、机头、三辊温度及主机速度对余胶均匀分布和良好旋转影响很大(b) 降解粒料的配方对片材加工的难易及热成型性能起关键作用(c) 挤出速度加快、辊筒温度适当升高都有利于提高片材的热成型性能结束语：（1）从以上来自生产一线的真实试验记录可以看出，用"压延法"可在多种不同配置的设备上生产多种配方的PP热成型片材虽然用"压延法"生产薄PP热成型片材时对配方、辊温、速度等工艺参数有较苛刻的要求，但摸清规律之后，还是很容易操作的（2）"压延法"的关键在于控制余胶，使之始终处于无气泡、稳定、均匀、光滑的状态（3）辊筒的温度与挤出机的速度有一定的比例关系，他们对热成型片材的热成型性能有很大影响注释：WPP--WHITE PP--白色PP CPP--CLEAR PP--透明PPCPS--CLEAR PS--透明PS。

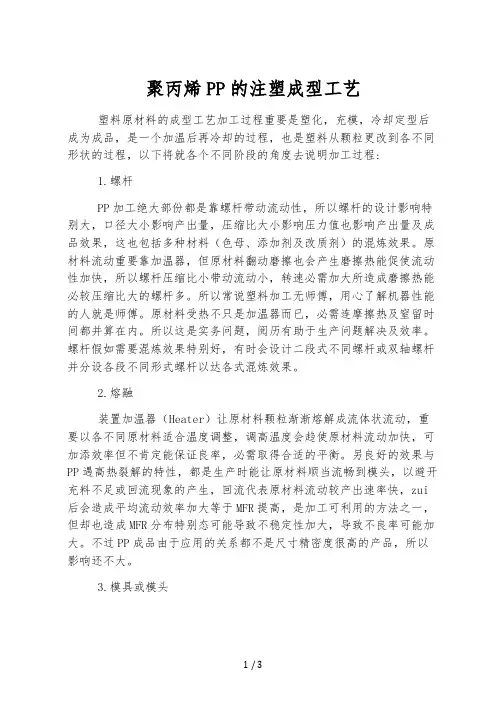

聚丙烯PP的注塑成型工艺塑料原材料的成型工艺加工过程重要是塑化，充模，冷却定型后成为成品，是一个加温后再冷却的过程，也是塑料从颗粒更改到各不同形状的过程，以下将就各个不同阶段的角度去说明加工过程:1.螺杆PP加工绝大部份都是靠螺杆带动流动性，所以螺杆的设计影响特别大，口径大小影响产出量，压缩比大小影响压力值也影响产出量及成品效果，这也包括多种材料（色母、添加剂及改质剂）的混炼效果。

原材料流动重要靠加温器，但原材料翻动磨擦也会产生磨擦热能促使流动性加快，所以螺杆压缩比小带动流动小，转速必需加大所造成磨擦热能必较压缩比大的螺杆多。

所以常说塑料加工无师傅，用心了解机器性能的人就是师傅。

原材料受热不只是加温器而已，必需连摩擦热及窒留时间都并算在内。

所以这是实务问题，阅历有助于生产问题解决及效率。

螺杆假如需要混炼效果特别好，有时会设计二段式不同螺杆或双轴螺杆并分设各段不同形式螺杆以达各式混炼效果。

2.熔融装置加温器（Heater）让原材料颗粒渐渐熔解成流体状流动，重要以各不同原材料适合温度调整，调高温度会趋使原材料流动加快，可加添效率但不肯定能保证良率，必需取得合适的平衡。

另良好的效果与PP遇高热裂解的特性，都是生产时能让原材料顺当流畅到模头，以避开充料不足或回流现象的产生，回流代表原材料流动较产出速率快，zui 后会造成平均流动效率加大等于MFR提高，是加工可利用的方法之一，但却也造成MFR分布特别态可能导致不稳定性加大，导致不良率可能加大。

不过PP成品由于应用的关系都不是尺寸精密度很高的产品，所以影响还不大。

3.模具或模头塑料重新定型依靠的是模具或模头，射出成型成品是立体的，模具也比较多而杂更要考虑收缩率问题，其它皆为平面、条状、针状连续式产品模头，若为特别形状则归为异型，需要注意立刻冷却定型问题。

塑料机器的设计大部份皆像注射针筒，螺杆带动的挤压气力都会在小小出口造成巨大压力，提高生产效率。

当模头设计为平面时如何让原材料平均分布整个面上，衣架模头的设计就非常紧要，讲究的压出机会加添鱼鳃式帮浦稳定原材料供应量。

聚丙烯五大生产工艺一、溶液法工艺溶液法生产工艺是早期用于生产结晶聚丙烯的工艺路线，由Eastman公司所独有。

该工艺采用一种特殊改进的催化剂体系：锂化合物（如氢化锂铝）来适应高的溶液聚合温度。

催化剂组分、单体和溶剂连续加入聚合反应器，未反应的单体通过对溶剂减压而分离循环。

额外补充溶剂来降低溶液的粘度，并过滤除去残留催化剂。

溶剂通过多个蒸发器而浓缩，再通过一台能够除去挥发物的挤压机而形成固体聚合物。

固体聚合物用庚烷或类似的烃萃取进一步提纯，同时也除去了无定形聚丙烯，取消了使用乙醇和多步蒸馏的过程，主要用于生产一些与浆液法产品相比模量更低、韧性更高的特殊牌号产品。

溶液法工艺流程复杂，且成本较高，聚合温度高，加上由于采用特殊的高温催化剂使产品应用范围有限，目前已经不再用于生产结晶聚丙烯。

二、淤浆法工艺淤浆法又称浆液法或溶剂法工艺，是世界上最早用于生产聚丙烯的工艺技术。

从1957年第一套工业化装置一直到20世纪80年代中后期，淤浆法工艺在长达30年的时间里一直是最主要的聚丙烯生产工艺。

典型工艺主要包括意大利的Montedison工艺、美国Hercules工艺、日本三井东压化学工艺、美国Amoco工艺、日本三井油化工艺以及索维尔工艺等。

这些工艺的开发都基于当时的第一代催化剂，采用立式搅拌釜反应器，需要脱灰和脱无规物，因采用的溶剂不同，工艺流程和操作条件有所不同。

近年来，传统的淤浆法工艺在生产中的比例明显减少，保留的淤浆产品主要用于一些高价值领域，如特种BOPP薄膜、高相对分子质量吹塑膜以及高强度管材等。

近年来，人们对该方法进行了改进，改进后的淤浆法生产工艺使用高活性的第二代催化剂，可删除催化剂脱灰步骤，能减少无规聚合物的产生，可用于生产均聚物、无规共聚物和抗冲共聚物产品等。

目前世界淤浆法PP的生产能力约占全球PP总生产能力的13%。

三、本体法工艺本体法工艺按聚合工艺流程，可以分为间歇式聚合工艺和连续式聚合工艺两种。

聚丙烯(PP)的性能及成型工艺参数聚丙烯(PP)作为热塑塑料聚合物是有规立构聚合物中的第一个。

其历史意义体现在，它一直是增长最快的主要热塑性塑料，它在热塑性塑料领域内有十分广泛的应用，特别是在纤维和长丝、薄膜挤压、注射加工等方面。

汽车内饰塑料件中使用最多的是聚丙烯，占整个内饰塑料件质量的60%以上。

高冲击强度PP是由PP和乙烯-丙烯共聚物组成的，其原理是在PP中加入乙烯-丁烯或乙烯-辛烯这类乙烯基橡胶。

同理,加入滑石粉、碳酸钙等无机填料也可以提高PP的刚性。

以树脂为基体的汽车配件，除了质地较轻外，还需要考虑到环保、易设计性和高可塑性。

为了满足上述要求，各种不同的PP复合材料被开发出来，例如，高硬度、高冲击强度、高流动性和结晶性能的改善。

为了得到高性能的PP复合材料可以通过两种方法制得:第一共混改性。

在PP中添加各种助剂，例如橡胶、填料。

第二化学改性。

在生产PP的过程中通过改变催化剂或生产工艺制得高立构规整、高流动及高抗冲PP。

通过这些改性方法制备的PP复合材料，能满足汽车部件的使用要求，已成功替代了原先使用的工程塑料。

因此，PP及其复合材料在汽车塑料中所占的比例不断的上升。

加入无机填料可以提高PP的性能，颗粒状的碳酸钙、扁平状的滑石粉以及针状的玻璃纤维对PP刚性有着深度的影响。

由于玻璃纤维自身具有较高的硬度和长径比,对PP的刚性提高最为明显：滑石粉其次。

实际生产中考虑到性价比加工性能，滑石粉和玻璃纤维在汽车塑料中使用的量多。

PP在注射成型前应该在60-80℃的温度下干燥2-3小时，以确保PP的水分含量小于0.01%。

如果PP不进行上述步骤，在加工过程中会产生降解，导致注射制品出现发黄、气泡、银纹等缺陷。

通过先进的复合技术和成型技术以及对PP基体极性改性使得PP复合材料的应用领域不断扩大。

近年来，环境友好型PP已经引起极大的关注。

因此，预计未来PP消费量将继续增加。

PP 通过和人造橡胶及无极填料熔融共混，可以得到高性能的PP复合材料。

聚丙烯旳生产工艺摘要：聚丙烯(简称PP)是一种热望性合成树脂，用途十分广泛，市场需求一直呈迅速增长态势。

在聚烯烃树脂中，己成为仅次于聚氯乙烯、聚乙烯旳第三大塑料，在合成树脂中占有越来越重要旳地位。

聚丙烯生产工艺重要有4 种；溶液聚合法、浆液法、液相本体聚合法、气相聚合法。

而液相本体法聚丙烯工艺自1978年工业化以来，由于具有工艺流程短、操作简朴、生产成本低、装置投资小、经济效益好等特点，被广泛用于国内许多炼油厂中旳聚丙烯生产。

关键字：聚丙烯间歇式液相本体法1.聚丙烯旳简介1.1聚丙烯产品性质聚丙烯(PP)分为等规、无规和间规三种，是一种热塑性合成树脂塑料，分子式(c3H6)n，分子量2545万，为白色固体粉状，表观密度低(约为0．4-0．489／cm3)，透明性及表面光泽好，机械性能良好，化学稳定性好，制品耐热性好(熔点高达167℃，可在沸水中使用或蒸汽消毒)，无毒性，也是一种最轻旳塑料树脂。

2.聚丙烯旳生产2.1聚合配方及工艺参数丙烯纯度：＞99.2% 催化剂：Ticl3-异戊醚-TiCI4-AIEt2CI AI/Ti 2-6mol催化剂效率：70000g聚丙烯/g钛丙烯转化率60% 聚合物浓度：35%调整剂：H2 聚合温度： 50-60℃聚合压力：1.1-1.2mpa聚合等规度：95-96% 无规物：4-5%2.2原料丙烯来源聚丙烯重要原料是丙烯，目前它重要由石油炼制裂化所得旳液化气以及石油烃裂解气，进行馏分分离、提纯而制得。

此外，丙烷脱氢也可制得丙烯。

下面对两种重要措施作简要简介：2.2.1石油烃裂解石油烃裂解是指在隔绝空气旳高温条件下，大分子烃发生分解而生成小分子烷烃和烯烃旳过程。

裂解产生旳裂解气一般通过深冷分离过程进行分离，其中丙烯约为裂解气旳11～16%（W）。

2.2.1炼厂气回收：炼厂气是石油炼制过程中产生旳气体总称，重要有热裂化气、催化裂化气、焦化气、重整气和加氢裂化气等。

催化裂化旳裂化气中液化气量较多，为原料旳8～15%（W），其中丙烯含量较高，占原料旳4.0～5.0%（W），尤其是新开发旳催化裂解工艺，丙烯可达原料旳18%（W）左右，因此，催化裂化、催化裂解释炼厂气丙烯旳重要来源。

pp纤维生产工艺PP纤维是由聚丙烯（Polypropylene）为原料制成的合成纤维，其生产工艺主要包括聚合、纺丝、拉伸、热定形等环节。

下面将详细介绍PP纤维的生产工艺。

首先是聚合阶段。

聚合是将丙烯单体通过聚合反应转化为聚丙烯。

聚合反应一般采用高压聚合或均相聚合。

高压聚合是将丙烯与催化剂一起加入高压反应器中，在高压和高温下进行聚合反应，生成聚丙烯颗粒。

均相聚合是将丙烯和催化剂先溶解在溶剂中，再通过引发剂的作用，将溶液中的丙烯聚合成聚丙烯颗粒。

然后是纺丝阶段。

纺丝是将聚丙烯颗粒熔融后通过纺丝机进行拉丝，形成纤维。

首先是将聚丙烯颗粒放入纺丝机的熔体室中，通过加热熔化成熔融状态。

然后将熔融聚丙烯通过纺丝盘或喷丝口挤出，并在挤出口形成纤维，纤维经过冷却后，在空气中固化，形成聚丙烯纤维。

接下来是拉伸阶段。

拉伸是将刚形成的聚丙烯纤维进行纵向拉伸，增强其强度和拉伸性能。

拉伸过程中，聚丙烯纤维被加热并拉伸，使纤维中的分子链排列更加有序，纤维的直径变细，长度增加，同时纤维内部产生应力，使纤维的机械性能得到提高。

最后是热定形阶段。

热定形是将拉伸后的聚丙烯纤维在高温下进行加热处理，使其保持拉伸状态，使纤维的分子链更加有序排列，提高纤维的热稳定性和耐久性。

热定形温度一般在140-160℃之间，持续一定时间后，纤维冷却固化，成为最终的PP纤维。

综上所述，PP纤维的生产工艺主要包括聚合、纺丝、拉伸、热定形等环节。

这些环节相互配合，通过不同的处理和控制条件，产生具有一定强度和拉伸性能的PP纤维。

PP纤维以其良好的物理性能，在纺织、装饰、建筑、医疗等领域得到广泛应用。

聚丙烯（PP）塑料的生产工艺及其进展目前，聚丙烯（PP）主要用气相和本体工艺生产，全球气相和本体环管工艺树脂的增长强烈地挑战着淤浆工艺的产品。

进入20世纪90年代以来，淤浆工艺正逐步被淘汰。

全球PP生产工艺中，Basell公司的Spheripol环管/气相工艺占主导地位，目前该工艺占全球PP生产的50％；其次是DOW公司的Unipol 气相工艺、BP公司的Innovene气相工艺、NTH公司的Novolen气相工艺、三井公司的Hypol釜式本体工艺、Borealis公司的Borstar环管／气相工艺等。

近年来，气相和本体工艺的比例逐年增加，世界各地在建和新建的PP装置将基本上采用气相工艺和本体工艺。

尤其是气相工艺的快速增加正挑战居世界第一位的Spheripol工艺。

据NTH公司称，1997年以来，世界范围内许可的PP 新增能力的55%都是采用Novolen气相工艺，今后气相工艺还将有逐步增加的趋势。

除以上主要的PP生产工艺外，原Montell公司于20世纪90年代又成功开发了反应器PP合金Catalloy和Hivalloy技术。

这两项技术的开发成功为PP树脂高性能化、功能化以及进人高附加值应用领域创造了条件，现均已实现了工业化生产。

另外，Basell公司、Borealis公司等也在聚丙烯新技术方面有所突破。

（1）三井油化的Hypol工艺。

Hypol工艺采用釜式液相本体-气相组合的工艺技术，使用TK-Ⅱ高效载体催化剂，催化剂活性2万gPP／gcat，可不脱灰、不脱无规物。

PP的等规度≥98％，粒度分布窄，可生产宽范围的PP。

Hypol聚丙烯工艺于1984年在千叶工厂的两条4万吨／年的生产线上首次投产。

世界采用此工艺的生产装置及在建装置23套，总生产能力为200万吨/年。

该工艺生产的聚丙烯产品品种多、牌号全、白度高、光学性能好、挥发性和灰分含量低、产品质量优异，不需进一步处理就能达到全部质量要求。

我国扬子石化、盘锦乙烯、洛阳石化、广州石都有该工艺装置。

聚丙烯五大生产工艺一、溶液法工艺溶液法生产工艺是早期用于生产结晶聚丙烯的工艺路线，由Eastman企业所独有。

该工艺采用一种特别改良的催化剂系统：锂化合物（如氢化锂铝）来适应高的溶液聚合温度。

催化剂组分、单体和溶剂连续加入聚合反响器，未反响的单体经过对溶剂减压而分别循环。

额外补充溶剂来降低溶液的粘度，并过滤除掉残留催化剂。

溶剂经过多个蒸发器而浓缩，再经过一台能够除掉挥发物的挤压机而形成固体聚合物。

固体聚合物用庚烷或近似的烃萃取进一步提纯，同时也除掉了无定形聚丙烯，撤消了使用乙醇和多步蒸馏的过程，主要用于生产一些与浆液法产品对比模量更低、韧性更高的特别牌号产品。

溶液法工艺流程复杂，且成本较高，聚合温度高，加上因为采纳特别的高温催化剂使产品应用范围有限，当前已经不再用于生产结晶聚丙烯。

二、淤浆法工艺淤浆法又称浆液法或溶剂法工艺，是世界上最早用于生产聚丙烯的工艺技术。

从1957年第一套工业化妆置向来到20世纪80年月中后期，淤浆法工艺在长达30年的时间里向来是最主要的聚丙烯生产工艺。

典型工艺主要包含意大利的Montedison工艺、美国Hercules工艺、日本三井东压化学工艺、美国Amoco工艺、日本三井油化工艺以及索维尔工艺等。

这些工艺的开发都鉴于当时的第一代催化剂，采纳立式搅拌釜反响器，需要脱灰和脱无规物，因采纳的溶剂不一样，工艺流程和操作条件有所不一样。

最近几年来，传统的淤浆法工艺在生产中的比率显然减少，保存的淤浆产品主要用于一些高价值领域，如特种BOPP薄膜、高相对分子质量吹塑膜以及高强度管材等。

最近几年来，人们对该方法进行了改良，改良后的淤浆法生产工艺使用高活性的第二代催化剂，可删除催化剂脱灰步骤，能减少无规聚合物的产生，可用于生产均聚物、无规共聚物和抗冲共聚物产品等。

当前生界淤浆法PP的生产能力约占全世界PP总生产能力的13%。

三、本体法工艺本体法工艺按聚合工艺流程，能够分为间歇式聚合工艺和连续式聚合工艺两种。
